Caractéristiques techniques	Haut-parleur passif, 2 voies, 6,5 pouces (165 mm) woofer, 1 pouce (25 mm) tweeter
Puissance nominale	100 W RMS
Impédance	8 Ohms
Fréquence de réponse	60 Hz - 20 kHz
Utilisation	Idéal pour les événements en direct, les concerts et les installations fixes
Dimensions	390 x 260 x 230 mm
Poids	4,5 kg
Connectivité	Bornes de connexion à vis
Maintenance	Vérifier régulièrement les connexions et nettoyer les grilles
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Informations générales	Garantie de 2 ans, produit conçu pour une utilisation professionnelle

FOIRE AUX QUESTIONS - SAT 262 G2 W LD Systems

Comment connecter le haut-parleur LD Systems SAT 262 G2 W à une source audio ?

Utilisez un câble XLR ou jack 6,35 mm pour connecter la sortie audio de votre appareil à l'entrée du haut-parleur.

Quel est l'impédance du LD Systems SAT 262 G2 W ?

L'impédance du LD Systems SAT 262 G2 W est de 8 ohms.

Quelle est la puissance nominale du LD Systems SAT 262 G2 W ?

La puissance nominale est de 100 W RMS.

Comment régler le volume du haut-parleur ?

Utilisez le bouton de volume situé à l'arrière du haut-parleur pour ajuster le niveau sonore.

Le haut-parleur LD Systems SAT 262 G2 W est-il compatible avec des systèmes de sonorisation sans fil ?

Oui, il peut être intégré à des systèmes de sonorisation sans fil si vous utilisez un émetteur/récepteur compatible.

Que faire si le haut-parleur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise murale fonctionne. Si le problème persiste, contactez le support technique.

Comment nettoyer le LD Systems SAT 262 G2 W ?

Utilisez un chiffon doux et sec pour nettoyer la surface du haut-parleur. Évitez les produits chimiques agressifs.

Est-ce que le LD Systems SAT 262 G2 W est étanche ?

Non, le LD Systems SAT 262 G2 W n'est pas conçu pour être étanche. Évitez de l'exposer à l'eau ou à l'humidité.

Quelle est la fréquence de réponse du haut-parleur ?

La fréquence de réponse du LD Systems SAT 262 G2 W est de 60 Hz à 20 kHz.

Peut-on utiliser plusieurs haut-parleurs LD Systems SAT 262 G2 W ensemble ?

Oui, vous pouvez connecter plusieurs haut-parleurs en parallèle, en veillant à ne pas dépasser la charge du système.

Où trouver des pièces de rechange pour le LD Systems SAT 262 G2 W ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou directement auprès du fabricant.

MODE D'EMPLOI SAT 262 G2 W LD Systems

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d'expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale. Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

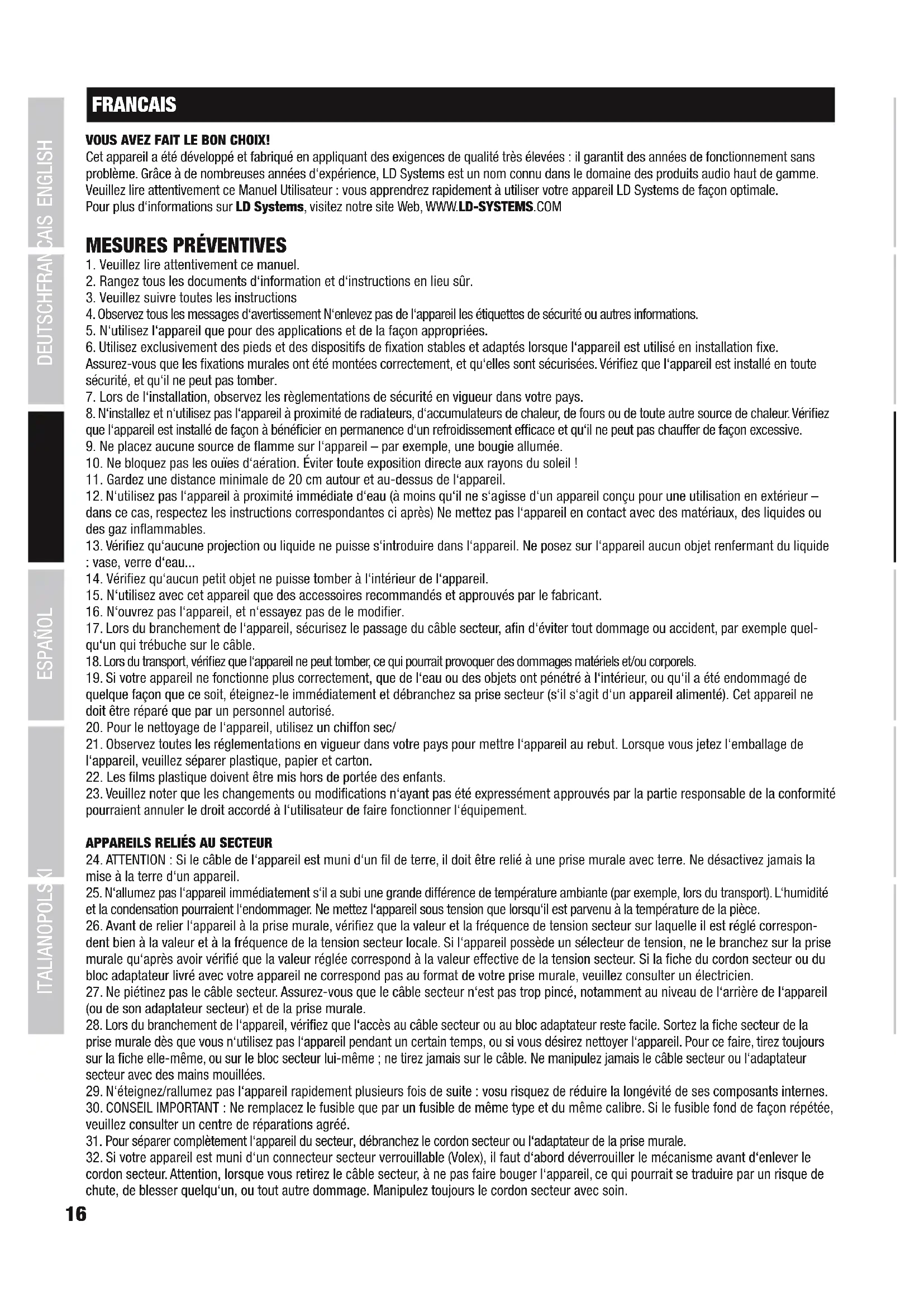

Mesures préventives

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d'avertissement. N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilisez l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observe les réglementations de sécurité en vigueur dans votre pays.
8. N'installe et n'utilise pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifie que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil - par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d'aération. Évitez toute exposition directe aux rayons du soleil!
11. Gardez une distance minimale de 20 cm autour et au-dessus de l'appareil.
12. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur - dans ce cas, respectez les instructions correspondantes ci-après). Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
13. Vérifiez qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
14. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
15. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
16. N'ouvre pas l'appareil, et n'essayez pas de le modifier.
17. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple qu'un qui trébuche sur le câble.
18. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
19. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
20. Pour le nettoyage de l'appareil, utilisez un chiffon sec.
21. Observez toutes les réglementations en vigueur dans votre pays pour mettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
22. Les films plastiques doivent être mis hors de portée des enfants.
23. Veuillez noter que les changements ou modifications n’ayant pas été expressément approuvés par la partie responsable de la conformité pourraient annuler le droit accordé à l’utilisateur de faire fonctionner l’équipement.

1. ATTENTION: Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
2. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambience (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
3. Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pinçant, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lors du branchement de l'appareil, vérifie que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
6. N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vous risquez de réduire la longévité de ses composants internes.
7. CONSEIL IMPORTANT: Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations/agréé.
8. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
9. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câ lez toujours le cordon secteur avec soin.
10. Dé z pas l'appareil pendant une longue période.

Attention :

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplacable par l'utilisateur. Ne confiez l'entretien et la réparation qu'à un personnel qualifié.

Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d'une flèche avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil, tension susceptible de provoquer un choc électrique.

Le pictogramme en forme de triangle équilatéral renferme un point d'exclamation signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

ATTENTION! Ce symbole correspond à des surfaces chaudes. En cours de fonctionnement, certaines parties de l'appareil peuvent devoirvenir chaudes. Après utilise, ne manipulez ou ne transporte l'appareil qu'au bout de 10 minutes de refroidissement.

Attention! Cet appareil est conçu pour une utilisation à une altitude maximale de 2000 m au-dessus du niveau de la mer.

Attention! Ce produit ne convient pas à une utilisation dans les climats tropicaux.

Attention! Niveaux sonores élevés sur les produits AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accidents. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

Grâce à leur look sobre et élégant, les enceintes d'installation et caissons de basse de la série SAT G2 conviennent à quasiment n'importe quel environnement. Disponibles en blanc ou noir, et en version auto-alimentée ou passive, ces produits sont particulièrement adaptés à une vaste gamme d'installations commerciales ou résidentielles. Délivrant un son exceptionnel et des performances puissantes, les enceintes d'installation de la série SAT G2 ont été conçues pour un fonctionnement fiable et durable. Les coffrets robustes possèdent de multiples points de suspension, vous offrant ainsi diverses possibilités de fixation.

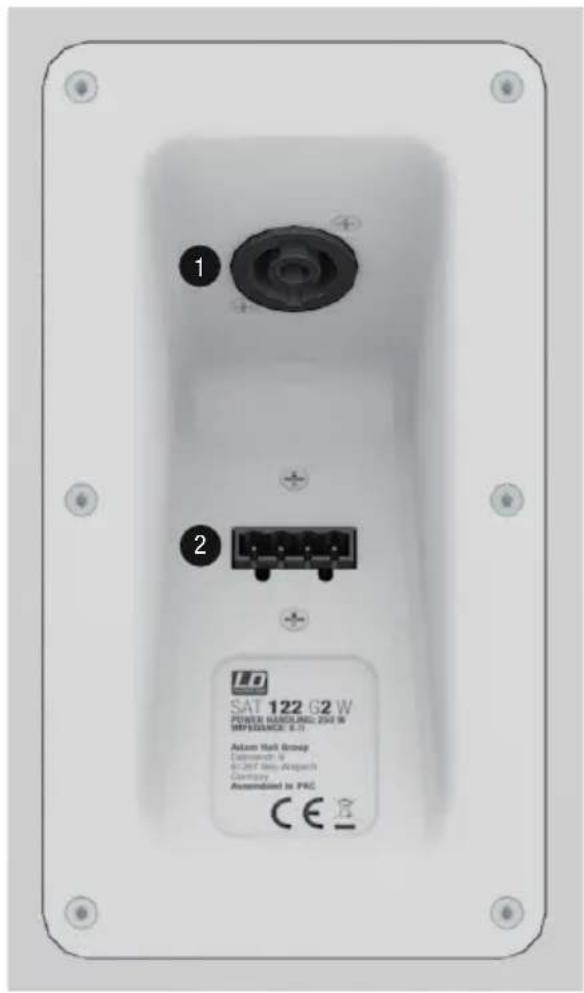

Raccordements

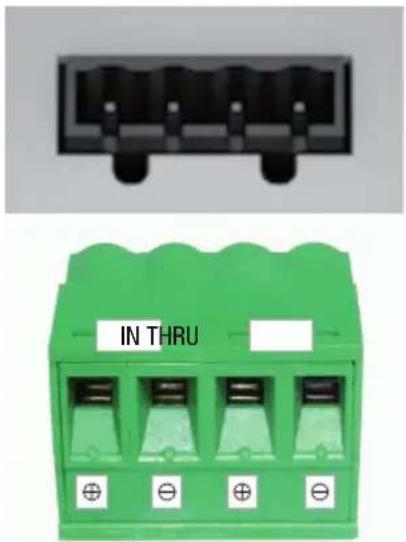

• Connecteur de haut-parleur compatible Speakon pour commander le haut-parleur (affectation 1+, 1-). • Connexion à vis pour commander le haut-parleur (IN) et transmettre le signal du haut-parleur (THRU) (pour l'affectation, voir l'illustration ci-dessous, connecteur à vis fourni avec l'ensemble). Au cours de la transmission du signal du haut-parleur, veiller à ce que l'impédance totale des haut-parleurs raccordés soit supérieure ou égale à l'impédance minimale de l'amplificateur.

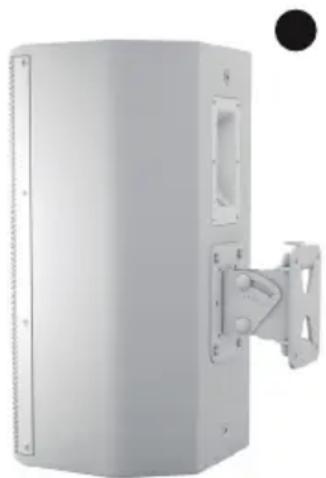

POINTS de montage

LDSAT102G2 und LDSAT122G2 LDSAT262G2

• Quatre points de suspension M8 par haut-parleur. La partie supérieure et la partie inférieure du haut-parleur sont dotées d’un filage M10. Le filage M10 de la partie supérieure peut être utilisé pour installer la pince de serrage sur traverse LDEBG3SCP, disponible en option (illustration A). Les deux filages M10 (parties supérieure et inférieure) peuvent accueillir un support de fixation murale orientable (illustration B, disponible en option). 3 Quatre filetages M6 prévus pour le montage du dispositif de fixation murale inclinable et orientable GSPWMBS20 (illustration C, disponible en option). 4 Deux filetages M6 prévus pour le montage du dispositif de fixation murale inclinable et orientable GSPWMBS20 (illustration D, disponible en option, oter la plaque de montage du dispositif de fixation murale).

REMARQUE: Confier le montage tête en bas exclusivement à du personnel qualifié. Veiller à suffisamment protéger le haut-parleur contre une éventuelle chute.

Accessions disponibles en OPTION

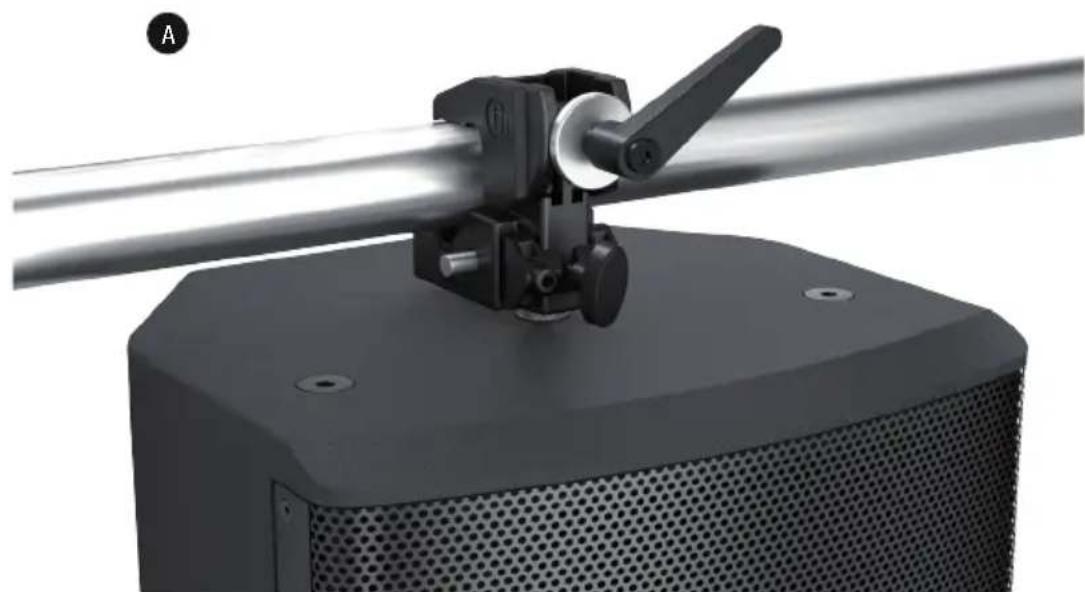

Les haut-parleurs sont munis de divers points de suspension et de montage. Des pinces de serrage sur traverse et différents supports de fixation murale sont disponibles en option.

Description de la récurrence de l'article

LDSAT102G2(W): Pince de serrage sur traverse LDEBG3SCP

Support de fixation murale orientable, noir LDSAT102G2WMB

Support de fixation murale orientable, blanc LDSAT102G2WMBW

Support de fixation murale inclinable et orientable, noir GSPWMBS20B

Support de fixation murale inclinable et orientable, blanc GSPWMBS20W

LDSAT122G2(W): Pince de serrage sur traverse LDEBG3SCP

Support de fixation murale orientable, noir LDSAT122G2WMB

Support de fixation murale orientable, blanc LDSAT122G2WMBW

Support de fixation murale inclinable et orientable, noir GSPWMBS20B

Support de fixation murale inclinable et orientable, blanc GSPWMBS20W

LDSAT262G2(W): Pince de serrage sur traverse LDEBG3SCP

Support de fixation murale orientable, noir LDSAT262G2WMB

Support de fixation murale orientable, blanc LDSAT262G2WMBW

Support de fixation murale inclinable et orientable, noir GSPWMBS20B

Support de fixation murale inclinable et orientable, blanc GSPWMBS20W

CHARACTERISTIQUES TECHNIQUES

Référence du modele : LDSAT102G2(W) LDSAT122G2(W) LDSAT262G2(W)
Type de produit :	Haut-parleur	Haut-parleur	Haut-parleur
Type :	installation passive	installation passive	installation passive
Diamètre boomer/mediium :	10"	12"	2 x 6,5"
Dimensions boomer/mediium (mm) :	254 mm	304,8 mm	2 x 165,1 mm
Aimant de woofer :	Ferrite	Ferrite	Ferrite
Marque du woofer :	Sur mesure	Sur mesure	Sur mesure
Bobine acoustique du woofer :	2"	2,5"	1,5"
Bobine acoustique du woofer (mm) :	50,8 mm	63,5 mm	38,1 mm
Haut-parleur à pavillon :	Pavillon à directivité constante	Pavillon à directivité constante	Pavillon à directivité constante
Dimensions pilote HF :	1"	1"	1"
Dimensions pilote HF (mm) :	25,4 mm	25,4 mm	25,4 mm
Aimant du pilote HF :	Ferrite	Ferrite	Ferrite
Marque du pilote HF :	Celestion	Celestion	Celestion
Bobine acoustique pilote HF :	1"	1"	1"
Bobine acoustique pilote HF (mm) :	25,4 mm	25,4 mm	25,4 mm
Dispersion (H x V) : 80 x 60° 80 x 60°	80 x 60°
Classification de charge (RMS) : 200 W 250 W 180 W
Puisance maximale : 400 W 500 W 360 W
Réponse en fréquence : 65 - 19 000 Hz 60 - 19 000 Hz 65 - 19 000 Hz
SPL (1 W/1 m) : 95 dB	97 dB	93 dB
Max. SPL :	118 dB	121 dB	116 dB
Impédance :	8 Ohms	8 Ohms	8 Ohms
Circuits de protection :	Pilote HF	Pilote HF	Pilote HF
Entrées haut-parleur :	2	2	2
Connecteurs d'entrée haut-parleur :	Compatible Speakon / bornier	Compatible Speakon / bornier	Compatible Speakon / bornier
Sorties haut-parleur :	1	1	1
Connecteurs de sortie haut-parleur :	Bornier	Bornier	Bornier
Matériau du caisson :	15 mm MDF	15 mm MDF	12 mm MDF
Surface du caisson :	Peinture texturée	Peinture texturée	Peinture texturée
Couleur du caisson :	Noir LDSAT102G2 Blanc LDSAT102G2W	Noir LDSAT122G2 Blanc LDSAT122G2W	Noir LDSAT262G2 Blanc LDSAT262G2W
Construction du caisson :	aéré	aéré	aéré
Largeur :	300 mm	350 mm	200 mm
Hauteur :	550 mm	580 mm	630 mm
Profondeur :	270 mm	310 mm	205 mm
Poids :	12,2 kg	16,3 kg	9,8 kg
Caracteristiques : Compatible avec un support mural en U, compatible avec fixation murale univer-selle Gravity, 4 points de suspension M8		Compatible avec un support mural en U, compatible avec fixation murale universelle Gravity, 4 points de suspension M8	Compatible avec un support mural en U, compatible avec fixation murale universelle Gravity, 4 points de suspension M8
Accessoires en option :	LDSAT102G2WMB : Support de mon-tage mural pivotant GSPWMBS20B : Fixation murale pivotante et à inclinaison LDEBG3SCP : Crochet pour montage sur poutre	LDSAT122G2WMB : Support de montage mural pivotant GSPWMBS20B : Fixation murale pivotante et à inclinaison LDE-BG3SCP : Crochet pour montage sur poutre	LDSAT262G2WMB : Support de montage mural pivotant GSPWMBS20B : Fixation murale pivotante et à inclinaison LDE-BG3SCP : Crochet pour montage sur poutre

Garantie fabricant & limitation de responsabilité

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante : http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Daimlerstraße 9, 61267 Neu-Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

TRI Et mise aux dechets correcte de ce produit

(Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible. Nous invités les utilisateurs professionnelles à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.

Conformité CE

La société Adam Hall GmbH déclare par la présente que ce produit est conforme aux réglementations suivantes (le cas échéant) :

R&TTE (1999/5/EG) et RED (2014/53/EU) à partir de juin 2017

Directive basse tension (2014/35/EU)

Directive CEM (2014/30/EU)

RoHS (2011/65/EU)

La Déclaration de Conformité complète est disponible sur le site Web www.adamhall.com.

Pour toute information complémentaire, contactez-nous : [e-mail].
