BEDIENUNGSANLEITUNG Nano Vypyr PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäues warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts bettreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht offen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung offen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

WANr: um elektrischen Schlag oder Brandgefahr zu verhindern, sollte dieser Apparat nicht Regen oder Feuchigkeit ausgesetzt werden und Gegenstände mit Flussigkeiten gefuellt, wie Vasen, nicht auf diesen Apparat gesetzt werden. Bevor dieser Apparat verwendt wird, lessen Sieitte den Funktionsfuhrer fur weitere Wannungen.

Schutzerding Terminal. Das Gerät nur an Steckdose mit Schutzleiter angeschlossen werden.

WICHTIGESICHERHEITSHINWEISE

SICHERHEITSHINWEISEAECTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden:

1. Lesen Sie sich diese Anweisungen durch.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Setzen Sie these Gerat nicht in der Näre von Wasser ein.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Blockieren Sie keine der Lufungsöffnungen. Führn Sie die Installation gemäß den Anweisungen des Herstellers durch.
8. Installieren Sie das Gerät nicht darüber Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verständern), die Wärme erzeugen.
9. Beeinträchtigen Sie nicht die Sicherheitswirkung des gapolten Steckers bzw. des Erdungssteckers. Ein gapolter Stecker weist zwei Stifte auf, von denen einer breiter ist als der andere. Ein Erdungsstecker weist zwei Stifte und einen dritten Erdungsstift auf. Der breite Stift bzw. der dritte Stift dient ihrer Sicherheit. Solle der beiliegende Stecker nicht in ihre Steckdose passen, wenden Sie sichitte an einen Elektriker, um die ungeeignete Steckdose austauschen zu halten.
10. Schützen Sie das Netzkabel, sodass niemand darauf tritt oder es geknicht wird, insbesondere an Steckern oder Buchsen und ihren Austrittsstellen aus dem Gerät.
11. Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörteile.
12. Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät verkauft wurde. Wir ein Wagen verwendet, bewegen Sie den Wagen mit dem darauf befindlichen Gerät besonders vorsichtig, damit er nicht umkippt und möglichwerse jeder verletzt wird.
13. Trennen Sie das Gerät während eines Gewitters oder während längerer Zeiträume, in denen es nicht benutzt wird, von der Stromversorgung.
14. Lassen Sie sümmtliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführten. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Art beschädigt wurde, etwa wenn das Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal/arbeitet oder heruntergefallen ist.
15. Der Erdungsstiftarf nentemrterwenden.Auf Wunsch senden wir hnen gerne unsere kostenlose Broschure"Shock Hazard and GroundingGefahr durch elektrischen Schlag und Erdung) zu.Schlieben Sie nur an die Stromversorgung der Art an, die am Gerat..., ..naben dem Netzkabel angegeben ist.
16. Wenn these Product in ein Gerate-Rack eingeut werden soll, muss eine Versorgung uber die Rückseite eingerichtet werden.
17. Hinweis - Nur für Großbritannien: Soltte die Farbe der Drahte in der Netzleitung these Geräts nicht mit den Klemmen in Ihr Stecker übereinstimmen, gehen Sie folgendermaßen vor: a) Der grün-gelbe Draht muss an die mit E (Symbol für Erde) markierte bzw. grüne oder grün-gelbe Klemme angeschlüssen werden. b) Der blaue Draht muss an die mit N markierte bzw. schwarze Klemme angeschlüssen werden. c) Der braune Draht muss an die mit L markierte bzw. rote Klemme angeschlüssen werden.
18. Dieses Gerat dar nicht ungeschützt Wasser tropfen und Wasserspritzern ausgesetzt werden und es muss darauf geachtet werden, dass keine mit Flüssigkeiten gefüllte Gegenstände, wie z. B. Blumenvasen, auf dem Gerät abgestellt werden.
19. Der Netzschalter in dieser Einheit bricht beside Seiten von den primären Haupleitungen nicht. Gerfährliche Energie kann anwesend innerhalb des Chassis sein, wenn her Netzschalter im ab Position ist. Die Hauptleitungen stöpseln zu oder Gerätkupplung ist benutzt, während das Vorrichtung abschelt, das schaltet Vorrichtung wird bleiben sogleich hantierbar ab.
20. Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Menschen zu Menschen verschieden, das Gehör wird jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärn ausgesetzt ist. Die US-Arbeitsschutzbehörde (Occupational and Health Administration, OSHA) hat die folgenden zulässigen Pegel für Lärmbelastung festgelegt:

	Dauer pro Tag in Stunden		Geräuschpegel dBA, langsame Reaktion
8 90
6 92
4 95
3 97
2 100
1	1/2	102
1 105
	12		110
	14 oder weniger		115

Laut OSHA kann jeder Belastung über den oberstehenden zulässigen Grenzwert zu einem gewissen Gehörverlust führen. Sollte die Belastung die oberstehenden Grenzwerte übersteigen, müssen beim Betrieb these Verstärkungssysteme Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich vor einer möglicherweise gefährlichen Belastung durch hohe Schaldruckpegel zu schützen, wird allen Personen empfohlen, die mit Geräten arbeiten, die wie diese Verstärkungssystem hohe Schaldruckpegel erzeugen können, beim Betrieb these Geräts einen Gehörschutz zu tragen.

BEWAHREN SIE DIESE SICHERHEITSHINWEISE AUF!

TÄRKEÄT TURVALLISUUSOHJEET

Logo eingrinsfert in Richline 2002/95/EC Anhang IV_(CJ)_L3738, 13.02.03 und definiert in EN 50419: 2005

Der Balken ist das Symbol zur Kennzeichnung neue Abfalls und wird nur auf Gersten angebracht, die nach dem 13. August 2005 gefertigt wurden.

Entsorgen Sie这点es Produkt umweltgerecht. Diese Kennzeichnung bebedeutet, dass das Produkt innerhalb der EU nicht mit dem Hausmüll entsorgt werden darf. Zur Vermiedung von Umwelt- und Gesundheitsschäden durch unkontrollerte Entsorgung recyclin Sie das Goral ite. Gebon Sie das Goral an einer Sammelstelle für Elektralkgräte ab oder wenden Sie sich an ihren Fachhändler.

Hétlogo waaraar wird verwiesen in die ijagsige van Richtlij 2002/96/EG IV(O,JL37/38,13.02.03 en onschreeven IN 50419:2005

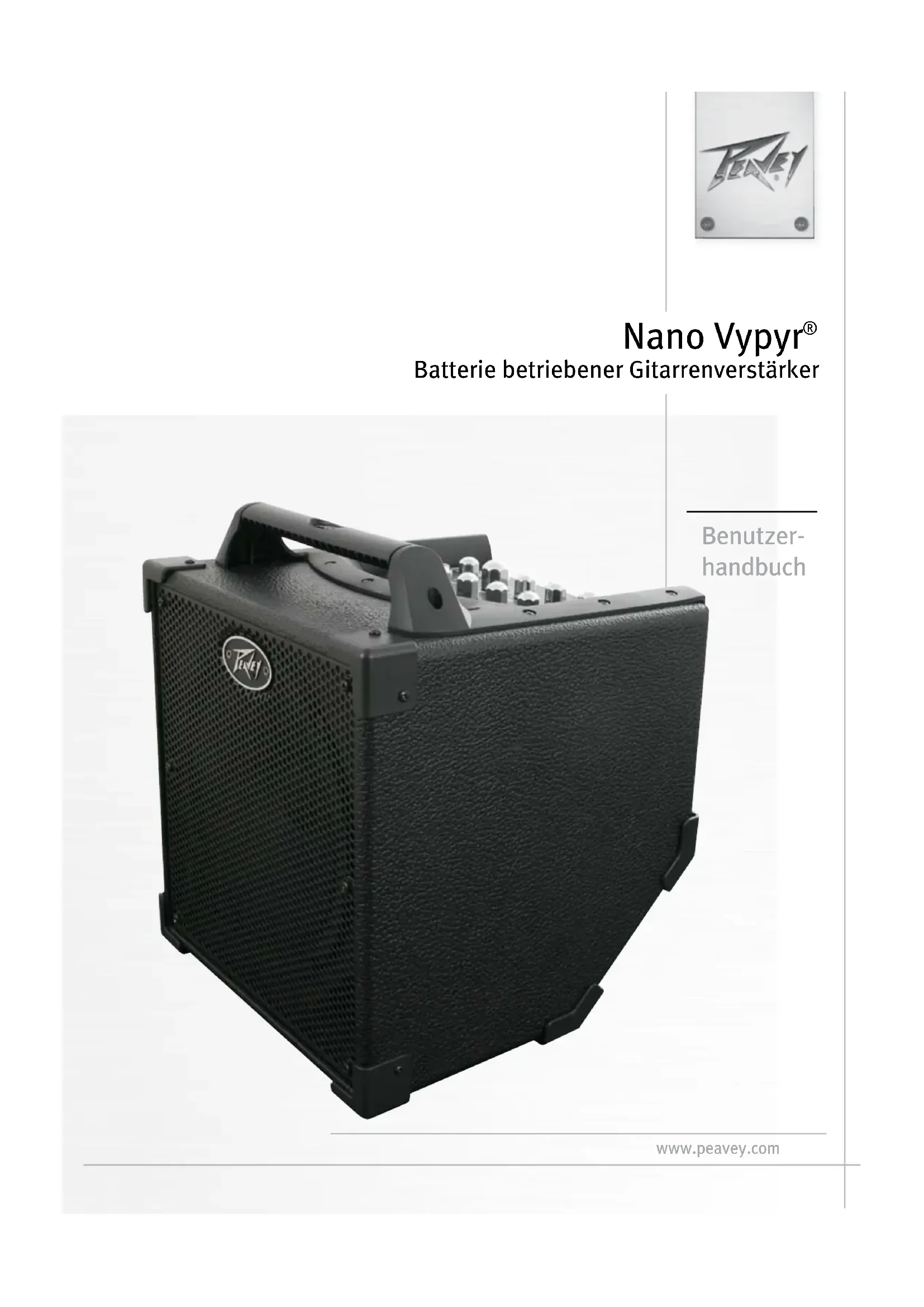

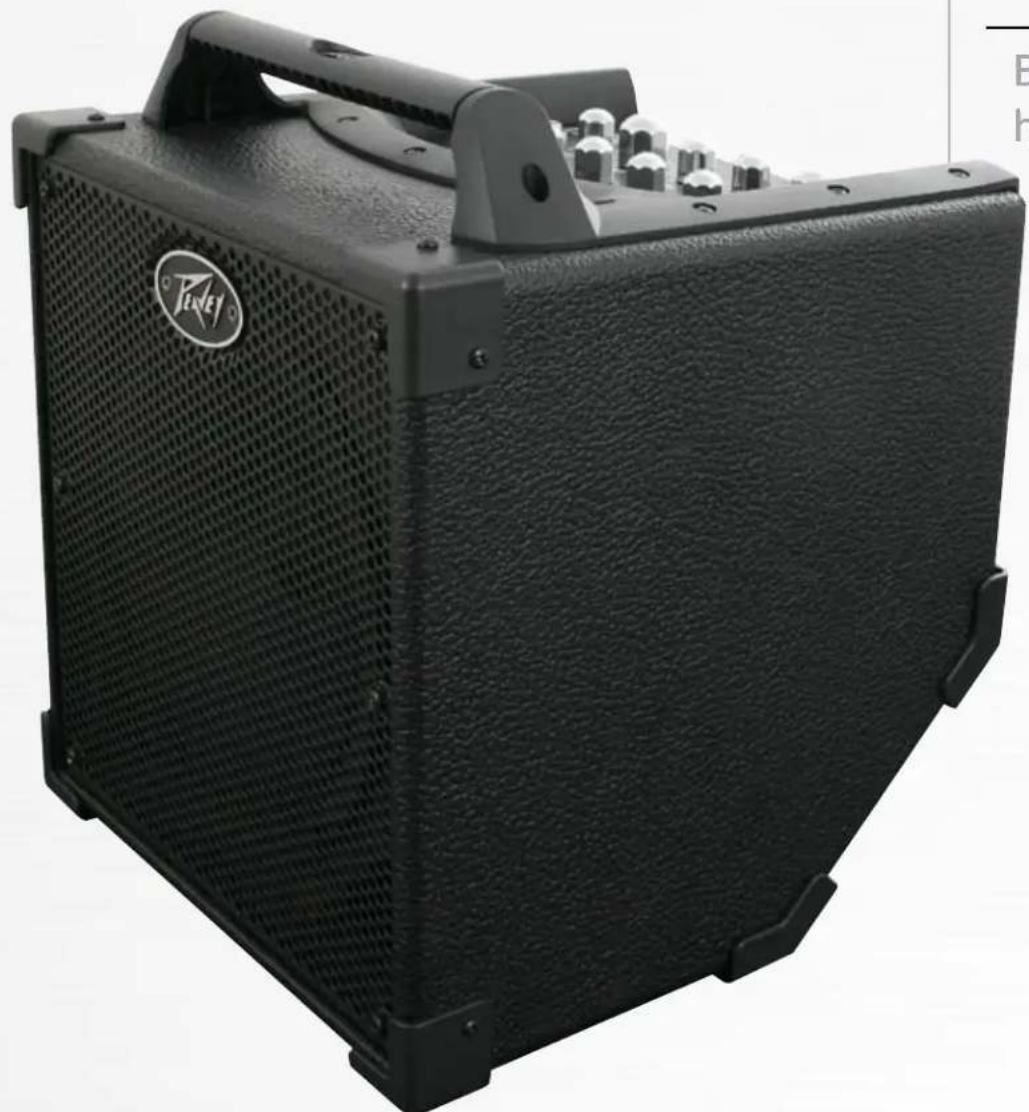

Batterie betriebener Gitarrenvermöger

Benutzerhandbuch

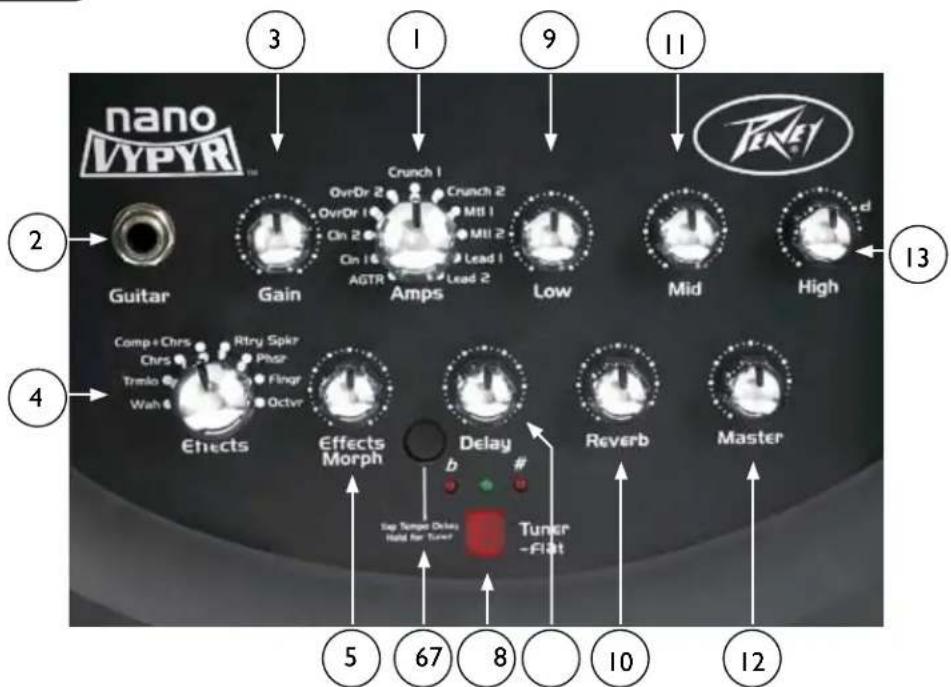

Vorderansicht

AMP-EINSTELLKNOPF

Wählt zwischen den verschiedenen AMP-Einstellungen des Nano Vypyr aus. Es stehen folgende Einstellungen zur Verflugung: AGTR (Akustische Gitarre), Clean 1, Clean 2, Overdrive 1, Overdrive 2, Crunch 1, Crunch 2, Metal l, Metal 2, Lead l und Lead 2.

AKUSTIK-Kanal abgestimmt fur die Verwendung mit einer Akustikgitarre

CLEAN1-Basis reiner Kanal, abgestimmt fur Hum-Bucking-Gitarren

CLEAN2-Hoheri ezielt reinen Kanal, abgestimmt fur Verwendung mit Single-Coil-Gitarren

OVERDRIVE1-Etwas hart, für diesen typischen klassischen, übersteuerten, leisen AMP-Ton

OVERDRIVE2-Harter, übersteuerter AMP-Ton mit viel Biss

CRUNCH1-Klassischer Rock-Sound ... der Sound des Stacks

CRUNCH2-7oer Jahre Rock-Rhythmus

METAL1-Moderner, kompakter hoher Ton

LEAD1-Leadkanal mit weichen, präsenten Mitten und viel Kraft

LEAD2-Leadkanal mit extra tieffrequenten Schlagen und leicht schneidendem mittleren Bereich.

Besonderss gut für Gitarren mit geringem Ausgang

INSTRUMENTENANSCHLUSS

1/4" Instrumentenanschluss.

GAIN-REGLER

Regelt den Verstärkungspegel. Durch Drehen im Uhrzeigersinn erhöhen sich die Verstärkung und Verzerrung.

EFFECTS-EINSTELLKNOPF

Wählt zwischen den verschiedenen Effekten aus. Zu den verfügbarbaren Effekte zahlen: Wah (Wah wird zum Auto-Wah, wenn das optionale Expression-Pedal nicht verwendet wird), Tremolo, Chorus, Compressor + Chorus, Rotary Speaker, Phaser, Flanger und Octaver.

EFFECTS MORPH-REGLER

Wird dieser Regler im Uhrzeigersinn gedreht,ändern sich ein oder mehrere Effektparameter. Diese werden je Effekt eingestellt, damit die Effekte so leicht wie möglich bearbeitet werden konnen. Hinweis: Der OctaverEffekt ist nur für Einzeltone gedacht. Akkorde horen sich unrein an, wenn der Morph-Regler aufgedreht ist. In den Comp+Chorus-Einstellungen wird hierdurch der Compressor-Effekt geregelt. Sie konnen zuerst zum Chorus gehen und Dort diesen Effekt einstellen. Comp+Chorus wird diese Einstellung dann verwenden.

TAP TEMPO/TUNER-AKTIVIERUNGSTASTE

Durch Drücken dieser Taste wird die Delay-Zeit eingestellt. Der Nano Vypyr merkt sich die Delay-Zeit bis zum nachsten Einsatzen. Wenn Sie diese Taste für 2 Sekunden gedrückhalten, wechselt der Versteller in den Tuner-Modus. Im Tuner-Modus bleibt der Versteller stumm und der chromatische Tuner wird aktiviert. Um den Tuner zu verlassen, drucken Sie die Taste erneut.

TUNER-DISPLAY

Zeigt an, welche Saite auf der Gitarre abgestimmt wird. Ein Punkt unter rechts auf dem Display zeigt einen Halbton wie zum Beispiel Gis an. Verwechseln Sie dies nicht mit der „erhöht /erniedrigt“ -LED-Anzeige über dem Display, die anzeigt, ob die angezeigte Note erhöht oder erniedrigt ist. Leuchtet die grüne LED direkt über dem Tuner-Display auf, ist der angezeigte Ton korrekt eingestellt. Ein „-“ auf dem Display bedeutet, dass der Ton zu schwach war, umihn zu verfolgen, so dass die Saite noch einmal angeschlagen werden muss.

DELAY-EFFEKETREGLER

Regelt die Stärke des Delay-Effectks. Der Delay-Effect kan zusätzlich zu anderen Effekten verwendet werden. Um den Delay auszuschalten, drehen Sie den Regler einfach bis zum Anschlag entgegen dem Uhrzeigersinn.

LOW EQ

Regelt die Stärke des tiefen EQs im Signal.

REVERB-EFFEKTREGLER

Regelt die Stärke des Reverb-Effectks. Der Reverb-Effect kan zusätzlich zu anderen Effekten verwendet werden. Um den Reverb auszuschalten, drehen Sie den Regler einfach bis zum Anschlag entgegen dem Uhrzeigersinn.

MID-EQ-REGLER

Regelt die Stärke des mittleren EQs im Signal.

MASTER-LAUTSTfRKENREGLER

Regelt die Lautstärker des Verstärkers. Wenn ein Mikrofon oder Hilfsgerät verwendet wird, regelt dieser Regler auch die Lautstärke dieser Geräte.

HIGH-EQ-REGLER

Regelt die Stärke des hohen EQs im Signal.

BATTERIE-LEER-WARNING: Wenn die Batterien leer sind. Im Display blinkt „db" und der Nano Vypyr Funktioniert nicht. Ersetzen Sie die alten Batterien durch neue.

ACHTUNG:

Achten Sie auf die Polarität der Batterien, um sicherzustellen, dass sie korrekt eingelegt werden.

Verwenden Sie niemals gelebrauchte und neue Batterien gleichzeitig.

Verwenden Sie stets Batterien gleichen Typs.

Schützen Sie das Gerät vor Wasser.

Entfernen Sie die Batterien, wenn das Gerät längerere Zeit nicht verwendet wird, um einen Schaden durch möglicherweise auslaufende Batterie zu vermeiden.

R. ckansicht

1/4"MICROPHONE INPUT

Hoher 1 / 4 "Impedenz-Mikrofonanschluss. Das Mikrofon wird intern zum Ausgangsbereich des Nano Vypyr geleitet und nicht durch die Amps und Effekte.

Regelt die Anschlussempfindlichkeit des 1/4"-Mikrofonanschlusses.

EXPRESSION PEDAL-ANSCHLUSS

Anschluss für das optionale Expression-Pedal. Das Expression-Pedal nimmt den Platz des Morph-Reglers oben auf dem Verständner ein, so dass Sie ihre Effektparameter in Echtzeit kontrollieren können. Der Wah-Effekt ist tatsächlich ein Auto-Wah-Effekt, bis Sie das Expression-Pedal anschließen, das ab thisem Zeitpunkt den Wah wie ein normales Wah-Wah-Pedal bedienen wird.

1/8"AUXILIARY INPUT

Hoher 1/8"-Impedenzanschluss für externe Geräte wie MP3-Player, Drum-Computer oder CD-Player.

Ausgang, um den Nano Vypyr über Kopfhörer oder Ohrstöpsel zu horen.itte achten Sie daraufuf, dass Sie den Nano Vypyr nicht in voller Lautstarke oder uber einen längeren Zeitraum uber Kopfhörer oder Ohrstöpsel horen, da dies auf Dauer ermäden und soccer zu einem Hörverlust führen kann.

AC/DCADAPTER

Der Nano Vypyr kann mit Batterien betrieben werden. Mochten Sie jedoch Netzstrom verwenden, schlieben Sieitte den im Lieferumfang enthaltenen Netzstecker an.Wird das Gerat uber den Netzstecker mit Strom versorgt, schaltet die Batterie ab.
WARNING: VERWENDEN SIE KEINEN AnderEN NETZSTECKER ALS DEN IM LIEFERUMFANG ENTHALTENEN NANO VYPYR-NetzSTECKER.

SLEEP-MODUS: Wir für 10 Minuten kein Ton erkannt, wechselt der Nano Vypyr in den Sleep-Modus, um die Batterien zu schonen. Im Display erscheint „SL". Um den Nano Vypyr aufzuwecken, drücken Sie die Tap-Tempo-Taste.

WARNING VOR NIEDRIGEM BATTERIESTAND: Der Nano Vypyr zeigt den Batteriestand an und passt die Leistung an, um die Lebensdauer der Batterien und die Tonqualität zu maximieren. Im Display blinkt „LB“, um einen niedrigen Batteriestand anzuzeigen. Um eine maximale Leistung zu erzielen, tauschen Sieitte die alten Batterien gegen neue aus.

POWER-SCHALTER

Schaltet Ihren Nano Vypyr an oder aus.

Spezifikationen

BATTERIE: Verwenden Sie 4 x D-Zellen Alkali-Qualitätsbatterien (Typ ANSI 13A) (Typ #1)

NETZSTECKER: Universelle
Eingangsspannung (100-24ovac) bis 6VDC / 3A

*Verwenden Sie nur geeignete Netzstecker

LEISTUNGSVERSTARKER: Class-D

7W ständig in interne 8Ω Lautsprecher

GITARRENVORVERSTARKER:TransTubeStarkstrom-Gitarrenvorverstärker

EINGANGSIMPEDANZ:Gitarrenanschluss = 250KΩ

MIKROFONANSCHLUSS = 150k

ZUSATZANSCHLUSS (STEREO ZUMONO) = 10KΩ

DIGITALE EFFEKTE: 24-bit DSP Motor

GEWICHT (mit Batterien): 10 lbs / 4,53 Kg
