KÄYTTÖOHJE Nano Vypyr PEAVEY

Tarkoitetti kinnittamän käytäjan huomio sellaseen eristämattomän vaaralliseen jannitteeseen tuotteen kotelossa, joka saattaa olla riittävan suuri aiheuttaakseen sahköiskuvaaran.

Tarkoitetu kinnittamän käytäjan huomio tärkeisin käytö- ja hulto-ohjeisiin tuotteen mukana seuraavassa ohjeistukssaa.

VAROITUS: Sahkoiskun vaara — ALA AVAAI

VAROITUS: Sahköiskuvaaran vuoksi alä poista kanta. Ei sisällä kayttäjan huollettavissa olevia osia. Huoltaminen tulee jättä patevän huoltohenkilostön tehtäväksi.

VAARA: Sahkoiskun tai tulipalon vaan estamiseksi tata laitetta ei saa altistaa sateelle tai kosteudelle, eika sen paille saa asettaa nesteellä tatyettyja esineita, kuten maljakoita. Ennen laiteen kayttöä lue muut varoitukset kayttohjeesta.

Suojamaadoitus termaali. Laite tulee kytka sahkoverkoon suojajohtimella.

psuus Uusse uusuauuUcoUuspuuUusu

VAARA: Käytetäessä sähkölaitteita tulee aina huomioida mm. seuraavat turvallisuusohjeet:

1. Lue namā ohjeet.
2. Säilytā nämä ohjeet.
3. Huomioi kaikki varoitukset.
4. Noudata kaikkia ohjeita.
5. Alä käytä laitetta veden lähellä.
6. Puhdista vain kuivalla kankaalla.
7. Alä tuki mitään tuuletusaukkkoja. Asenna valmistajan ohjeiden mukaisesti.
9. Älä poista polarisoidun tai maadoitustyyppisen tulpan suojausta. Polarisoidun tulpan toinen napa on leveampi kuin toinen. Maadoitustulpassa on kaksi napaa ja kolmas maadoitusnapa. Leeva napa ja maadoitusnapa on tarkoitettur turvaamaan laitteen kaytöa. Jos mukana toimitettu tulppa ei sovi pistorasiaan, kutsu sahkomies vaitamaan pistorasia, sill se on vanhentunut.
10. Suojaa virtajohtoa paalle kavelemiseltta ja nipistykelt, erityisesti pistotulppien, pistorasioiden sek laitteen ulosvientien kohdalla.
11. Käytä vain valmistajan toimittamia lisälaitteita.
12. Kayta vain valmistajan märittämän tai laiteen mukana mydydn vaunun, jalustan, kolmijalan, kiinnikkeen tai pöydän kanssa. Kaytettäessä vaunua liikuta vaunun ja laiteen yhidistelmaa varovasti, jotta välteään loukkaantumiset kaatumisesta johtuen.
13. Irrota laite sahkoverkosta ukkosmyrskyjen aikana tai jos laitetta ei kayteta pitkaan aikaan.
14. Huoltaminen tulee jattä patevan huoltohenkiloston tehtavaki. Huoltoa tarvitaan, kun laite on jollakin tavoin vioittunut, esim. virtalähteen johto tai pistoke on vioittunut, laitteen sisään on joutunut nestettä tai esineitä, laite on altistetu sateelle tai kosteudelle, laite ei toimi normalisti tai se on pudonnut.
15. Alä koskaan katkaise maadoitusnastaa. Ottamalla meinih yhteytä saat kirjasen "Sahköiskuvaara ja maadoitus". Kytke vain virtalähteseen, joka vastaa laiteen virtajohdon viereen merkittyä tyyppä.
16. Jos laite kiinnetaan laiterakkiin, tulee se tukea takaosastaan.
17. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows:

1. Tata sahkolaitetta e tule altistaa nestetipoille tai roiskeille, eikä laitteen paalle saa asettaa nestettä sisaltäviä esineita, kuten maljakoita.
2. Laitteen virtakytkin ei katkaise ensiovirran molempia puolia. Laitteen sisallä voi olla vaarallinen jannite, kun virtakytkin on poisaennossa. Virtajohto toimii paakytkimenä, ja sen pitäa olla aina kaytettävissä.
3. Altistus erittain korkeille aanasaolle voi aiheuttaa pysvän kuulovaurion. Henkilöden alttius melun aiheuttamille kuulovaurioilie vaihtelee, mutta lahes kaikkien kuulo vaurioituu alkistuttaessa riittavän kovalle melulle riittävän kauan. Yhdysvaltain hallituksen tyoturvallius- ja terveyshallinto (OSHA) on märittanyt seuraavat hyväksytävätmelutasoaltistikukset:

Kesto paiväkohti tunteina ÅnitasdoBA,hidas vaste

8	90
6	92
4	95
3	97
2 100
1 1/2 102
1 105
1/2 110
1/4 tai alle 115

OSHA:n mukaan altistus yo. tasoja korkeammalle maarille voi aiheuttaa osittaisen kuolon menetyksen. Kaytetaessa vahvistinjarestelmaa tulee kuulovaurioiden estamiseksi kayttäkorvatulppia tai kuulosuoajmia, mikali altistus ylltaa ylaasetetut rajat. Jotta valteaan mahdollisesti vaarallinen altistus korkeille aenpaineen tasoille, suositellaan, etta kaikki korkeaa aennpainetta tuottavien laitteiden, kuten taman vahvistimen, lahistollə evar hemkilot suojaavat kuulonsa, kun laite on kaytossa.

SÄLYTÄ NÄMÄ OHJEET!

VIKTIGA SÄKERHETSINSTRUKTIONER

OSHAeHJnHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJH

Tudooen okka hivilaminen. Tarni markki imasee, efla tuolella c saa hivilata muun taloujutten mukana EU anuala. Jotta estatani madholisdav valomattan jatden hivilaminen naat ymparistide tai himslen tervedyde, kierlare tueo vastuileesi la edata materialien keitaevad uudelenkayto. Voit palautta kaytyn laiteen kayttamall keriyasjertelmaai tai otamalla yhtyteia jaleenmyyjan, jota laite cettin. He voitat toimitta luooleum ymparistionkanmala urvalloense kierlarysoen.

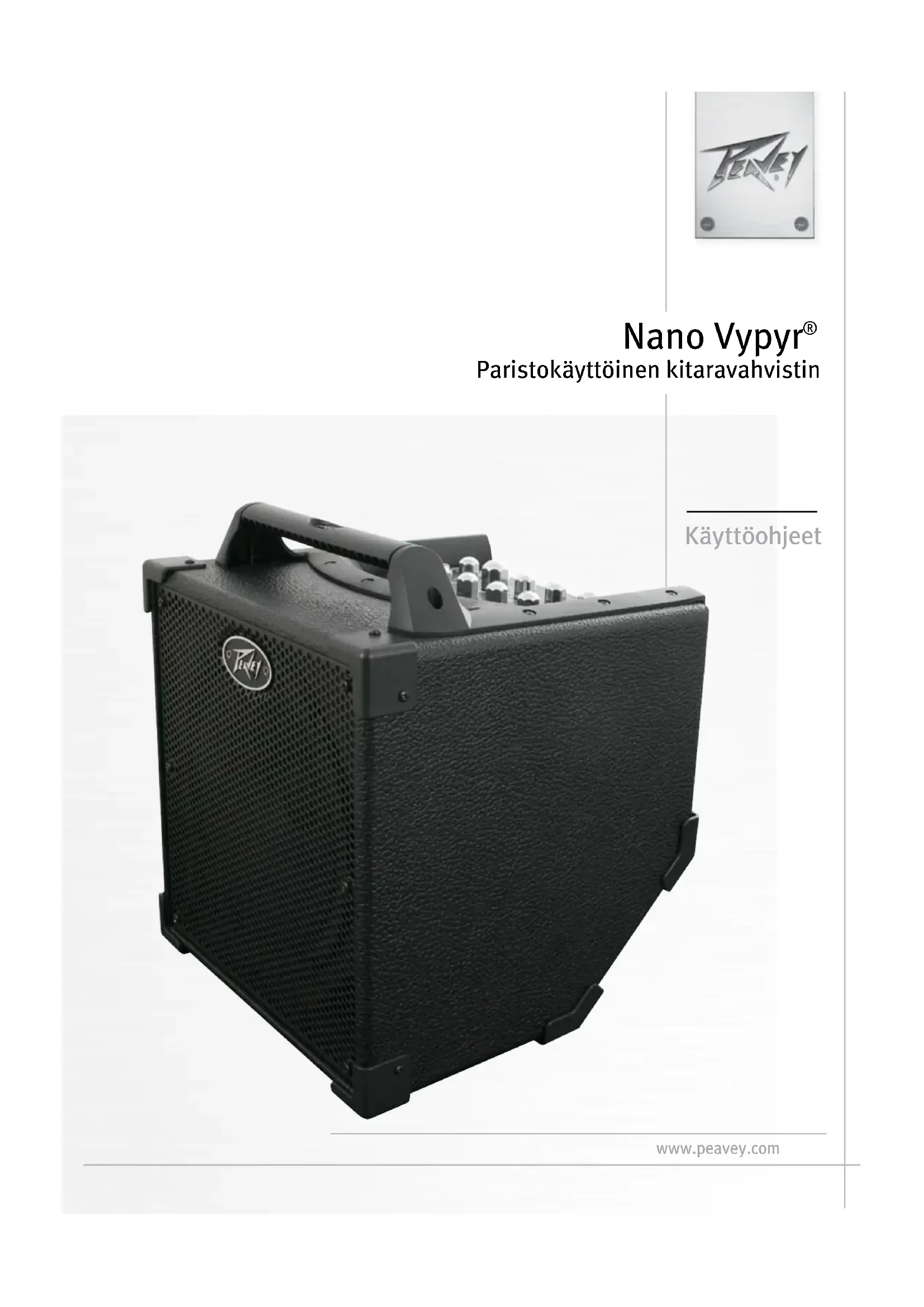

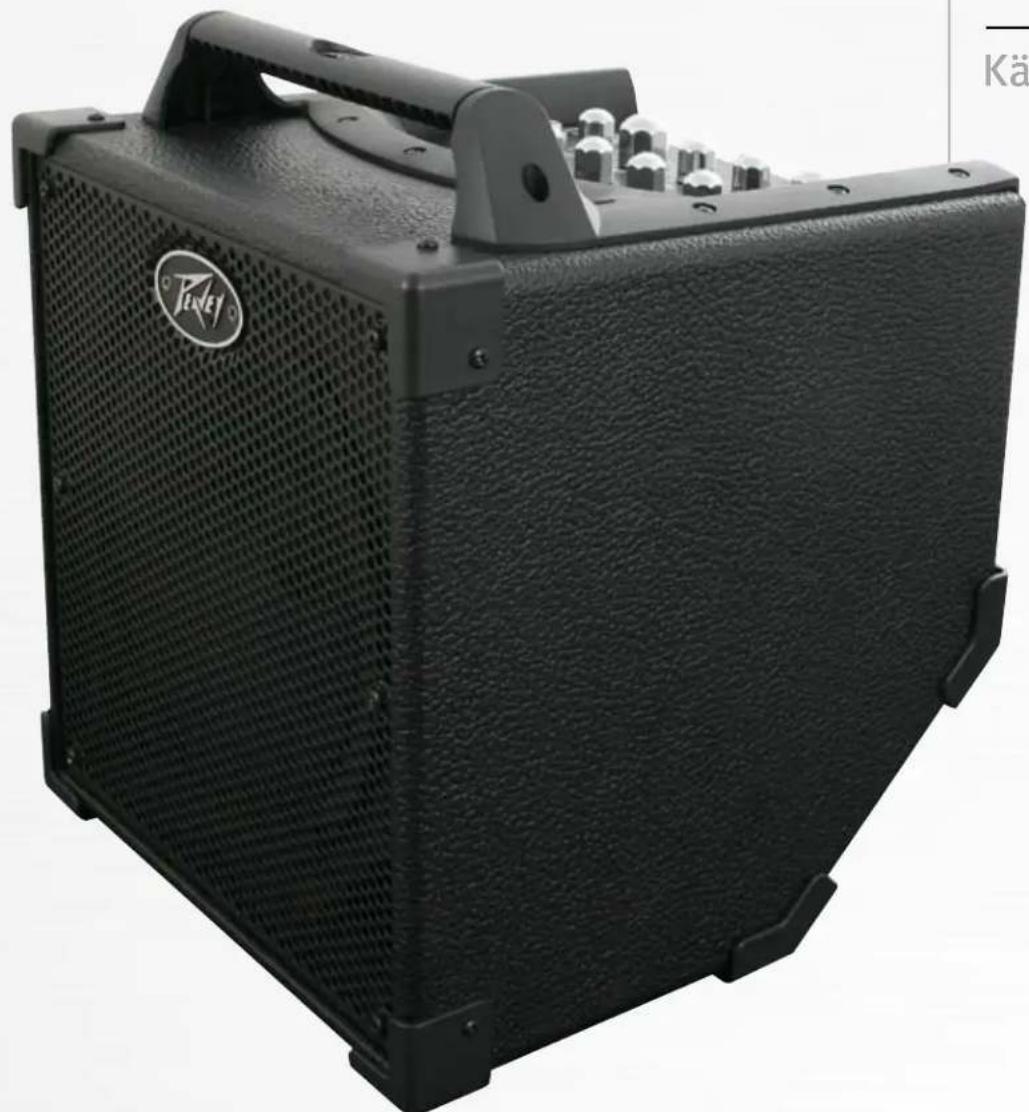

Paristokäyttoinen kitaravahvistin

Käyttoohjeet

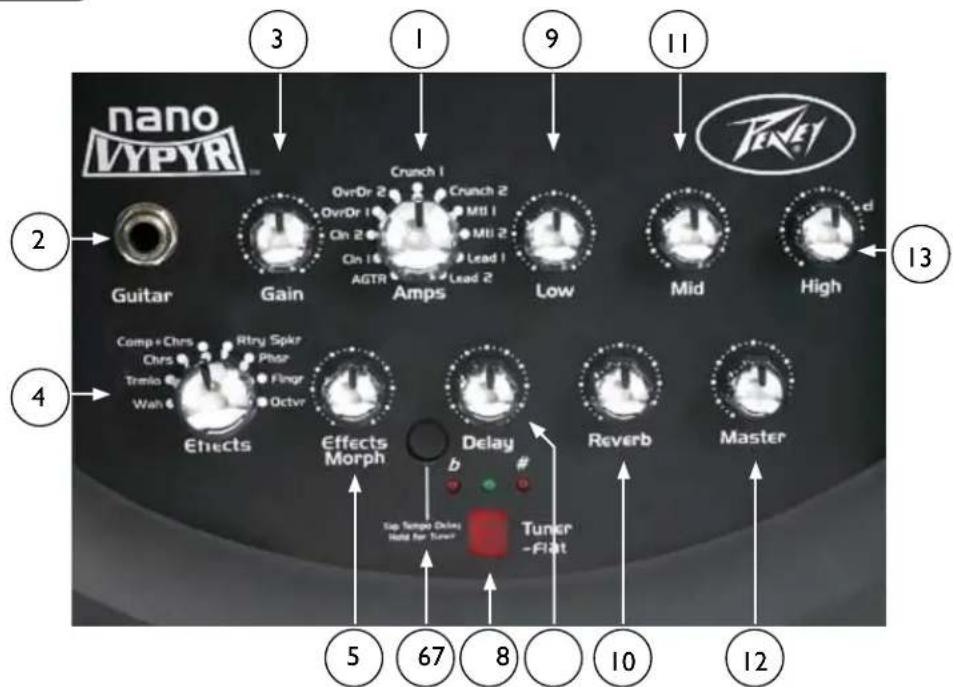

Etupaneeli

AMP-VALINTANUPPI

Nano Vypyrin eri vahvistinasetusten valinta. Käytettäviss olevat asetukset: AGTR (akustinen kitara), Clean 1, Clean 2, Overdrive 1, Overdrive 2, Crunch 1, Crunch 2, Metal 1, Metal 2, Lead 1 ja Lead 2.

ACOUSTIC - Akustisella kitaralla käytettvä äänikanava

• CLEAN1 - Hurinan poistavia mikrofoneja käytäville kitaroille tarkoitettu peruspuhdas äänikanava
• CLEAN2 - Yksikelaisia mikrofoneja käytäville kitaroille tarkoitettu puhdas änikanava suuremmalla vahvistuksella

OVERDRIVE1 - Hieman karheutta klassiselle, yliohjatulle pienen vahvistimen soinnille

OVERDRIVE2 - Särmäks, yliohjatun vahvistimen sointi, jossa on potkua

CRUNCH1 - Klassinen rock-soundi...pinon tuottama soundi

CRUNCH2 - 70-luvun areenojen rokkirytmisointi

METAL1 - Moderni, tukeva, suurvahvistuksinen sointi

METAL2 - Thrashmetallisointi

LEAD1 - Lead-kanava, jossa pehmeä, kuuluva keskialue ja kunnolla kaikua

• LEAD2 - Lead-kanava, jossa on enemmän potkua matalalla äänialueella ja hieman vaimennetu keskialue. Sopii erityisesti kitaroille, joiden äänilahdon taso on alhainen.

② SOITIMEN SISjNTULO

1/4":n soitinsisaantulo.

GAIN-SffT+

Saatvahvistuksen märä. Vahvistus ja saroskasvat käantamalla myotapiaivan.

EFFECTS-VALINTANUPPI

Mahdollisuus valita erilaisia tehosteita. Käytettävissä olevat tehosteet: Wah (toimii automaattisena wah-tehosteena, kun ei käytetä valinnaista tehostepoljinta), Tremolo, Kuoro, Kompressori + kuoro, Kiertäva äni, Leslie-kaiutin, Phaser, Flanger ja Oktaaveri.

5 EFFECTS MORPH-SfT

Täm nupin käntäminen myötapäivään muuttaa yhtä tai useampaa tehisteparametria. Viritsy tapahtuu tehosteittain, jotta niiden muokkaaminen olisi mahdollisimman helppoa. Huom: Oktaaveri on tarkoitettu yhden nuotin soittamiseen. Soinnut eivat kuulosta hyvälta, jos morph-nuppi on suurella. Kompressori+kuoro -asetukssaa tamä ohjaa kompressointitasoa. Ensin voi säätä kuoro-vaikutuksen, jolloin kompressori+kuoro käytta sitä asetusa.

TAP TEMPO/TUNER PÄÄLLE -PAINIKE

Tämän painikkeen napauttaminen säläa viiveajan. Nano Vypyr muistaa viiveajan seuraavan kännistyksen yhteydessä. Jos painiketta pidetäan painettuna 2 sekuntia, vahvistin siirtyy viritintilaan. Viritintilassa vahvistin mykistyy ja kromaatinen viritin kytkeytyy pälle. Virittimesta poistutaan painamalla uudelleen.

TUNER-NÄYTTÖ

Nayttä mitä kiteran saveltä viritätän. Piste nayton oikeassa alanurkassa osoittaa alennettua saveltä, kuten Gb. Tà t à pida sekoittaa nayton ylapuolella oleviin ala-/ylavireinen -ledeihin, jotka osoittavat, onko naytety savel ala- vai ylavireinen. Kun Tuner-nayton ylapuolella oleva vihrea ledi palaa, naytety savel on táysin vireessä. Naytössä esiintyvä "--"-merkki osoittaa, etta signaalista ei saa selvää, koska se on liian heikko; kieltä on nappältäv uudelleen.

DELAY-TASON SAATÖ

Saatä viive-efektin tasoa. Viive-efektia voidaan kayttä muiden tehosteiden lisaksi. Viive voidaan poista yksinkertaisesti kaantamalla nuppia vastapäivän niin pitkalle kuin se menee.

LOW-TAAJ,KORJ.

Saataa signaalissa esiintyva matalataajuuskorjausta.

REVERB-TASON SAATÖ

Saataa kaikueftekin tasoa. Kaikueftektia voidaan kaytttaa muiden tehisteiden lisaksi. Kaikueftekti voidaan poistaa yksinkertaisesti kaantamalla nuppia vastapaivän niin pitkalle kuin se menee.

MID-TAAJ,KORJ.SAATÖ

Saataa signaalissa esientyä keskitaajuuskorjausta

MASTER-ÄÄNENVIOIMAKK SÄATÖ

Saataa vahvistimen kokonaisaanenvoimakkuutta. Jos kaytossa on myos mikrofoni tai jokin lisalaite, tama sataa myos niiden laitteiden kokonaisaanenvoimakkuutta.

HIGH-TAAJ.KOR.SÄATÖ

Saataa signaalissa esiintyvä korkeataajuuskorjausta.

TYHJAN PARISTON VAROITUS: Kun paristo on tyhja, naytossa vilkkuu "db". Nano Vypyr ei toimi. Vaihda tilalle uudet D-paristot.

HUOMAUTUS:

Varmistu siitä, että paristot asetetaan paikalleen oikein pain.

Älä sekoita käytettyä paristoja uusiin paristoihin.

Aä sekoita eri paristotyyppeja.

Alä altista laitetta vedelle.

Poista paristot, kun laitetta ei kayteta pitkäan aikaan. Nain valtat mahdollisen paristovuodon aiheuttamat vahingot.

Takapaneli

1/4"MICROPHONE INPUT

1/4":n suuren impedansssin mikrofonitulo. Mikrofoni on reititetty sisäisesti Nano Vypyrin ulostulo-osaan, e i vahvistimen ja tehosteiden kautta.

Saatäa 1 / 4 "n mikrofonitolu syottoherkkyttä.

EXPRESSION PEDAL-SISffNTULO

Valinnaisen tehistepedaalin sisäantulo. Tehostepedaali korvaa vahvistimen päää olevan Morph-säadön, jolloin tehisteparametreja voidaan saatä tosiaikaisesti. Wah-efekti on itse asiassa automaattinen wah-tehoste, kunnes tehistepedaali kytketaän kiinni, jolloin pedaali käyttaa wah-tehostetta normaalin wah-wah-pedaalin tapaan.

1/8"AUXILIARY INPUT

Suuren impedanssin 1/8":n sisäantuloulkopuolisille laitteille, kuten MP3-soittimille, rumpukoneille tai CDsoittimille.

Lähtö Nano Vypyrin kuuneluun kuulokkeiden tai korvanappien kautta. Varo, etta et kuuntele Nano Vypyriä taydella aenenvoimakkuudella tai pitkia aikoja. Se voi johtaa korvien vasymiseen tai jopa kuulonalenemaan.

AC/DC ADAPTER

Nano Vypyr toimii neljällä D-paristolla. Verkkovirtaa käytettaessä laitteen mukana toimitettu verkkolaite kytketaan tähän. Verkkolaitetta käytettaessä paristot kytkeytyvat pois pälta.

VAROITUS: KAYTA AINOASTAAN NANO VYPYRIN MUKANA TOIMITETTUA VERKKOLAITETTA.

LEPOTILA: Elle mitäan äntä havaita 10 minuuttiin, Nano Vypyr siirtyy paristojen säastämiseksi lepotilaan. Näytöss vilkkuu "SL". Nano Vypyr heratetään painamalla tap tempo -painiketta.

VAROITUS PARISTOJEN EHTYMISESTf: Nano Vypyr seuraa pariston jannitettä ja saatää toimintaa paristojenpisintäikää ja parasta aenlenlaatua varten. Naytössävikkuva "LB" osoittaa alhaista jannitettä. Vaihda parasta toimintaa varten tilalle udet D-paristot.

POWER-KYTKIN

Kytke Nano Vypyr pälle/pois.

Tekniset tiedot

PARISTO: Käytä hyvälaatuisia alkaliparistoja: 4 kpi D-paristoja (typpiA ANSI 13A) (typpi #1)

VERKKOSOVITIN:Yleinen syottjannite (100-240VAC)-6VDC/3A

*Kayta ainoastaan marritettya verkkosovitinta

TEHOVAHVISTIN: Luokka D

7W:n jatkuva 8Ω:n kaiuttimeen

KITARAN ESIVAHVISTIN: Korkeajnitteinen kataran TransTube*esivahvistin

TULOIMPEDANSSI: Kitaratulo = 250KΩ

MIKROFONITULO = 150kΩ

LISATULOLIITÄNTÄ (stereo - mono) = 10KΩ

DIGITA\LHEHOSTEET: 24-bittinen DSPprosessori

PAINO (mukana paristo): 10 lbs / 4,53Kg
