Produkttyp	Elektrischer Wärmetauscher für Pool oder Spa
Marke	AstralPool
Modell	Compact ElectricHeat
Kategorie	Pool
Stromversorgung	Einphasig 230 V AC 50 Hz oder dreiphasig 400 V AC 50 Hz (je nach Modell)
Verfügbare Leistungen	3 kW, 6 kW, 9 kW, 12 kW, 18 kW
Erforderlicher Wasserdurchfluss	2,5 bis 15 m³/h
Betriebstemperaturbereich	+5 °C bis +45 °C
Maximale Luftfeuchtigkeit	90 % ohne Kondensation
Maximaler Installationswinkel	20° zur Vertikalen
Rohranschluss	63 mm Außendurchmesser (Adapter 50 mm im Lieferumfang)
Erforderlicher elektrischer Schutz	Fehlerstromschutzschalter 30 mA
Anzeige	LCD-Bildschirm mit Eingangs-/Ausgangstemperaturen, Sollwert, Durchfluss, Leistung
Temperatureinstellung	Mit Tasten + und -, Skala °C oder °F
Betrieb mit Zeitschaltuhr	Ja, über externe Filtersteuerung
Modbus-Kommunikation	Verfügbar (spezifische Modelle)
Wärmetauschermaterial	Incoloy oder Titan je nach Version (Kompatibilität mit Wasserbehandlung prüfen)
Garantie	2 Jahre ab Kaufdatum
Winterwartung	Gerät entleeren, um Frostschäden zu vermeiden
Wichtigste Ersatzteile	Heizelemente, Triacs, Durchflussschalter, Temperatursensoren

Häufig gestellte Fragen - Compact ElectricHeat ASTRALPOOL

Welche Installationsbedingungen gelten für den Wärmetauscher?

Der Wärmetauscher muss an einem trockenen, vor Witterung geschützten Ort installiert werden, nach dem Filter und vor jeder Wasserbehandlungsanlage (Chlorung usw.). Er kann horizontal oder vertikal mit einem maximalen Winkel von 20° zur Vertikalen montiert werden. Ein Bypass und ein Rückschlagventil werden empfohlen, um einen korrekten Durchfluss zu gewährleisten.

Welche Art von elektrischem Anschluss ist erforderlich?

Der Anschluss muss durch qualifiziertes Personal mit einem Fehlerstromschutzschalter 30 mA erfolgen. Das Gerät kann einphasig (230 V, 1 Phase + Neutralleiter) oder dreiphasig (400 V, 3 Phasen + Neutralleiter) angeschlossen werden. Eine Brücke wird für den einphasigen Anschluss mitgeliefert. Der Kabelquerschnitt muss an die Leistung angepasst werden (1 mm² pro 5 A bei max. 20 m).

Wie stelle ich die Solltemperatur ein?

Verwenden Sie die Tasten + und -, um die gewünschte Temperatur zu erhöhen oder zu verringern. Drücken Sie °C/°F, um die Anzeigeeinheit zu ändern. Die Solltemperatur wird neben dem Symbol T auf dem LCD-Bildschirm angezeigt.

Was bedeuten die Symbole auf dem Bildschirm unten rechts?

Das Symbol zeigt den Heizzustand an: Wenn es aus ist, heizt das Gerät nicht; wenn es halb gefüllt ist, heizt es mit 2/3 der Leistung (sanfter Start oder Temperatur nahe dem Sollwert); wenn es vollständig gefüllt ist, heizt es mit voller Leistung.

Wie entleere ich das Gerät für den Winter?

Schalten Sie die Stromversorgung und die Filteranlage aus. Öffnen Sie die Ablassventile (nicht im Lieferumfang), um das gesamte Wasser aus dem Wärmetauscher abzulassen. Konsultieren Sie die Anleitung für die detaillierten Schritte. Eine vollständige Entleerung ist erforderlich, um Frostschäden zu vermeiden.

Warum zeigt der Bildschirm -32 °C oder -25 °F an?

Dieser abnormale Wert weist auf einen falschen Anschluss des Temperaturflussverbinders hin. Überprüfen Sie, ob alle Stifte des Steckers richtig eingesteckt sind, wie in der Anleitung dargestellt (Bilder 13).

Kann ich diesen Wärmetauscher mit einer Salzwasserbehandlung (Salzelektrolyse) verwenden?

Nur Modelle mit Titan-Wärmetauscher sind mit Salzwasserchlorung kompatibel. Wärmetauscher aus Incoloy sind für diese Behandlung nicht geeignet. Überprüfen Sie das Material Ihres Geräts. Bei Nichtbeachtung erlischt die Garantie.

Was ist der maximal und minimal akzeptierte Wasserdurchfluss?

Der Durchfluss darf 15 m³/h nie überschreiten (Gefahr von Schäden) und muss mindestens 2,5 m³/h betragen, um den Durchfluss zu erkennen. Ist der Durchfluss zu hoch, installieren Sie einen Bypass, um ihn zu reduzieren.

Wie kehre ich die Fließrichtung des Wassers um?

Standardmäßig fließt das Wasser von rechts nach links. Um die Richtung umzukehren, befolgen Sie die Schritte in der Anleitung (Bilder 11): Entfernen Sie den Sensorstecker, drehen Sie ihn und schließen Sie ihn wieder an, wobei Sie darauf achten, dass alle Stifte richtig eingedrückt sind. Die Fließrichtung muss zum Stecker passen.

Was tun, wenn das Gerät nicht heizt, obwohl es eingeschaltet ist?

Überprüfen Sie zunächst, ob die Solltemperatur bereits erreicht ist (Ti und To werden angezeigt). Wenn kein Wasserdurchfluss vorhanden ist (W=0), stellen Sie sicher, dass die Filteranlage funktioniert und der Filter nicht verstopft ist. Wenn der Thermobegrenzer ausgelöst hat, warten Sie, bis sich die Ein- und Auslasstemperaturen angleichen. Bei einer Störung überprüfen Sie den Durchflussschalter und die Heizelemente.

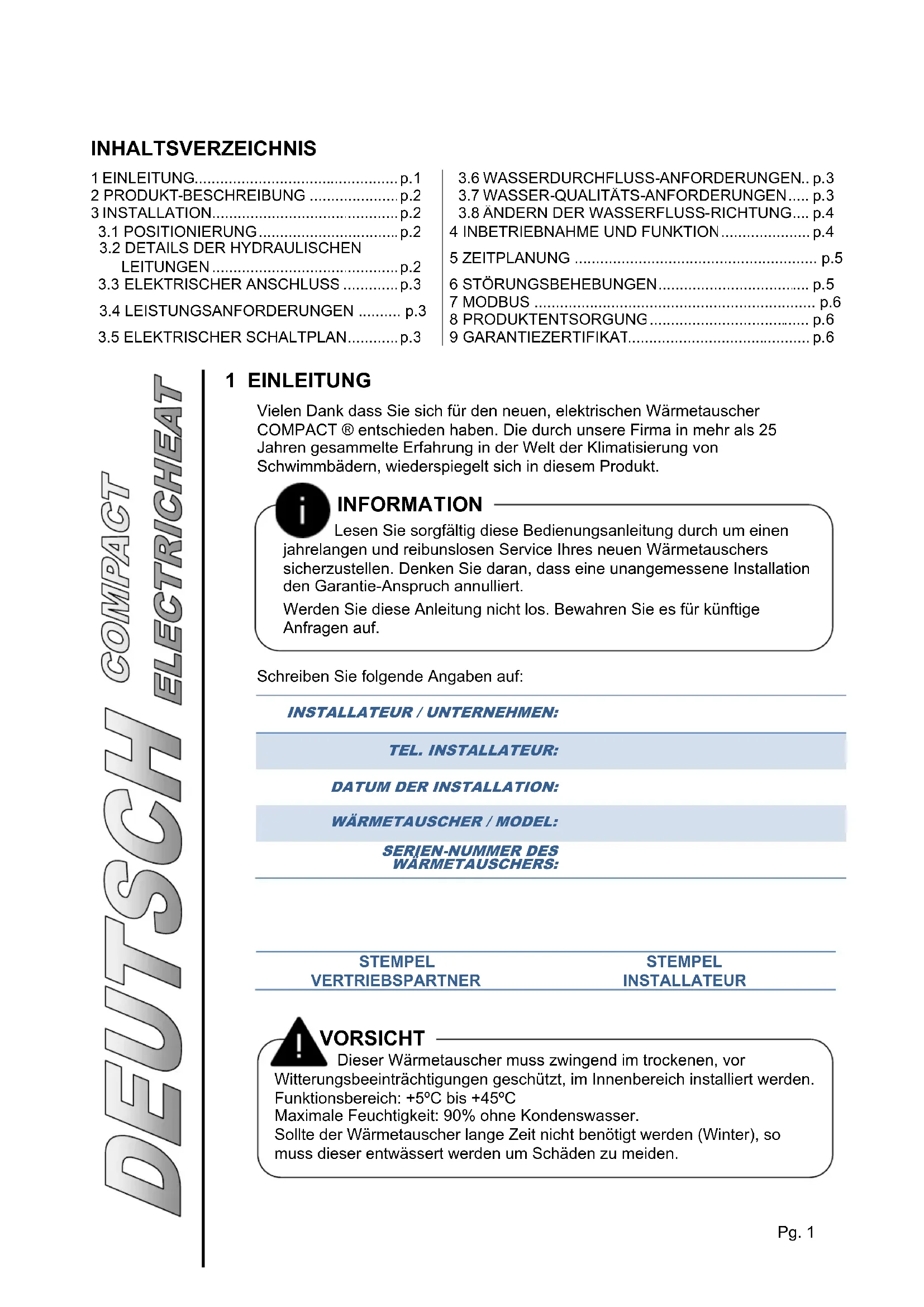

BEDIENUNGSANLEITUNG Compact ElectricHeat ASTRALPOOL

1 EINLEITUNG......p.1
2 PRODUKT-BESCHREIBUNG ...... p.2
3 INSTALLATION......p.2
3.1 POSITIONIERUNG......p.2
3.2 DETAILS DER HYDRAULISCHEN LEITUNGEN....p.2
3.3 ELEKTRISCHER ANSCHLUSS ...... p.3
3.4 LEISTUNGSANFORDERUNGEN ..... p.3
3.5 ELEKTRISCHER SCHALTPLAN......p.3

3.6 WASSERDURCHFLUSS-ANFORDERUNGEN.. p.3
3.7 WASSER-QUALITÄTS-ANFORDERUNGEN..... p.3
3.8 ANDERN DER WASSERFLUSS-RICHTUNG.... p.4
4 INBETRIEBNAHME UND FUNKTION......p.4
5 ZEITPLANUNG ...... p.5
6 STÖRUNGSBEHEBUNGEN.... p.5
7 MODBUS ...... p.6
8 PRODUKTENTSORGUNG...... p.6
9 GARANTIEZERTIFIKAT...... p.6

1 EINLEITUNG

Vielen Dank dass Sie sich für den neuen, elektrischen Wärmetauscher COMPACT ® entschieden haben. Die durch unsere Firma in mehr als 25 Jahren gesammelte Erfahrung in der Welt der Klimatisierung von Schwimmbädern, wiederspiegelt sich in diesem Produkt.

INFORMATION

Lesen Sie sorgfältig diese Bedienungsanleitung durch um einen jahrelangen und reibunslosen Service Ihres neuen Wärmetauschers sicherzustellen. Denken Sie daran, dass eine unangemessene Installation den Garantie-Anspruch annulliert.

Werden Sie diese Anleitung nicht los. Bewahren Sie es für künftige Anfragen auf.

Schreiben Sie folgende Angaben auf:

INSTALLATEUR / UNTERNEHMEN:

TEL. INSTALLATEUR:

DATUM DER INSTALLATION:

WÄRMETAUSCHER / MODEL:

SERIEN-NUMMER DES WÄRMETAUSCHERS:

STEMPEL VERTRIEBSPARTNER

STEMPEL INSTALLATEUR

VORSICHT

Dieser Wärmetauscher muss zwingend im trockenen, vor Witterungsbeeinträchtigungen geschützt, im Innenbereich installiert werden. Funktionsbereich: +5°C bis +45°C Maximale Feuchtigkeit: 90% ohne Kondenswasser. Sollte der Wärmetauscher lange Zeit nicht benötigt werden (Winter), so muss dieser entwässert werden um Schäden zu meiden.

2 PRODUKT-BESCHREIBUNG

Dieser COMPACT®-Wärmetauscher wurde konzipiert um mit hoher Präzision die gewünschte Temperatur Ihres Schwimmingpools oder SPA's zu erreichen. In jedem Moment ist dem Gerät die tatsächliche, sowie die gewünschte Wassertemperatur bewusst und reagiert augenblicklich dank seiner neuen Kontroll-Elektronik. Viel präziser als die elektro-mechanischen Systeme.

Die steuernde Software dieses Geräts ist dermassen mächtig und präzise, dass es sogar die Heiz-Elementen unabhängig von einander und je nach realem Heiz-Bedarf im richtigen Zeitpunkt ein- und auschaltet. Liegt das Bedürfnis vor, das Wasser so schnell wie möglich aufzuheizen, so schaltet sich das Gerät mit voller Leistung ein. Sobald die gewünschte Zieltemperatur erreicht wird, schaltet das Gerät im selbst-management die Heiz-Elementen, abhängig vom Wärmeverlust des Wassers ein und aus.

Eine detaillierte Komponenten-Beschreibung des Wärmetauschers ist auf Bild 1 ersichtlich.

3 INSTALLATION

Mit diesem Wärmetauscher sind mehrere Installations-Varianten möglich, allerdings sind dabei einige Regeln zu befolgen:

3.1 POSITIONIERUNG

Dieser Wärmetauscher kann sowohl horizontal wie auch vertikal installiert werden.

Die Greifzangen müssen dementsprechend plaziert werden. Vergewissern Sie sich, dass die Greifzangen auf einer stabilen, flachen Ebene oder Mauer fixiert werden. Siehe Bild 2.

VORSICHT

Vergewissern Sie sich, genügend Freiraum zu lassen für hydraulische und elektrische Anschlüsse, sowie für eventuelle, künftige Eingriffe; z.B. Pannendienst.

Das Gerät kann mit einer Neigung von bis zu 20° gegenüber der Vertikalen installiert werden. Siehe Bild 3.

ATENCION

3.2 DETAILS DER HYDRAULISCHEN LEITUNGEN

• Der Wärmetauscher ist für Anschlüsse von einem Innen-∅ von 63 mm werksseitig ausgerichtet, aber es können die mitangelieferten Adapter-Anschlüsse angeschlossen werden für Installationen von einem Innen-∅ von 50 mm.
• Das Gerät muss beim tiefstmöglichen Punkt des Filtrations-Systems installiert werden.
• Eine Rücklaufsperre ist unbedingt empfohlen um Wassermangel am Gerät zu meiden.
• Ein By-Pass ist empfohlen zur Sicherstellung vom Wasserdurchfluss durchs Gerät.
• Der Wärmetauscher muss nach der Filtrationspumpe installiert werden (flussabwärts) und vor der Wasserbehandlungs-Anlage (flussaufwärts).

ACHTUNG

Der Wärmetauscher muss nach der Filtrationspumpe installiert werden (flussabwärts) und vor der Wasserbehandlungs-Anlage (flussaufwärts).

Siehe Bilder 5 einer empfohlenen Installation.

3.3 ELEKTRISCHER ANSCHLUSS

• Der elektrischer Anschluss muss von einem qualifizierten Fachtechniker durchgeführt werden unter den aktuell geltenden Landes- oder Regions-Gesetzen und -Normen.
• Entfernen Sie den Klemmleisten-Deckel zur Vollbringung der Anschlüsse. Siehe Bild 7.
• Das elektrische Kabel muss gemäss der Sequenz-Bilder-Reihe 8 installiert werden.

ACHTUNG

Die Hausanschlussleitung muss eine 30mA Differentialsperre haben. Ernste Schäden können am Wärmetauscher und/oder an der Installation entstehen, sollte dieser Punkt nicht beachtet werden. Garantie-Anspruch entfällt bei Nichtbeachtung.

- Jedes Modell kann einphasig ^** (1Phase+Neutralleiter 230V AC 50Hz) sowie dreiphasig (3Phasen+Neutralleiter 400V AV 50Hz) angeschlossen werden. Bei einphasigemAnschluss muss die Überbrückung (angeliefert) installiert werden. Siehe Bild 9.

3.4 LEISTUNGSANFORDERUNGEN

MODELL SPANNUNG (V)	AMP (A)	KABELABSCHNITTEine Grundregel beim Einspeisungskabel ist: 1mm ^2 Abschnitt pro 5 Ampere für Kabellängen bis zu 20 m, wobei diese Regel in jeder Installation und für Kabellängen von über 20 m überprüft und angepasst werden muss, immer in Übereinstimmung mit den lokalen Regelungen und Anforderungen.
3 kW 230 / 400 13 / 4
6 kW 230 / 400 26 / 9
9 kW 230 / 400 40 / 13
12 kW 400 18
18 kW 400 27

3.5 ELEKTRISCHER SCHALTPLAN Siehe Bild 10.

3.6 WASSERDURCHFLUSS-ANFORDERUNGEN

Dem Gerät ist werksseitig die Wasserfluss-Richtung von rechts nach links konfiguriert. Sollte der Endkunde die Richtung umkehren wollen, bitte folgende Kapiteln (3.8) beachten.

ACHTUNG

Der Wasserdurchfluss durch das Gerät sollte niemals 15m³/Std. Übersteigen. Der Garantie-Anspruch entfällt bei Nichtbeachtung.

Ist der Wasserdurchfluss grösser als 15 m³/Std., ist ein By-Pass zu installieren um den Fluss zu mindern.

Der Wärmetauscher muss einen Wasserdurchfluss erkennen um zu funktionieren. Der minimal erkennbare Durchfluss ist: 2.5 m³/Std.

3.7 WASSER-QUALITÄTS-ANFORDERUNGEN

Die Wasserqualität muss folgende Werte einhalten:

Incoloy-Wärmetauscher können NICHT in Schwimmbäder, oder Bäder im allgemeinen mit Wasserbehandlungen auf Salzbasis eingesetzt warden. NUR Titanium-Wärmetauscher sind für solche Anwendungen geeignet. Garantie-Anspruch entfällt bei Nichtbeachtung.

3.8 ÄNDERN DER WASSERFLUSS-RICHTUNG

Werksseitig ist die Wasserflussrichtung von rechts nach links eingestellt. Sollten Sie diese Richtung ändern wollen, folgen Sie gründlich die Schritte beschrieben in der Bilderreihe 11.

HINWEIS

Beim Wechseln der Wasserfluss-Richtung, denken Sie bitte daran den Anschluss der Temperatur-Sensoren (auch Sonde oder Fühler) zu wechseln. Siehe Bilderreihe 13.

4 INBETRIEBNAHME UND FUNKTION

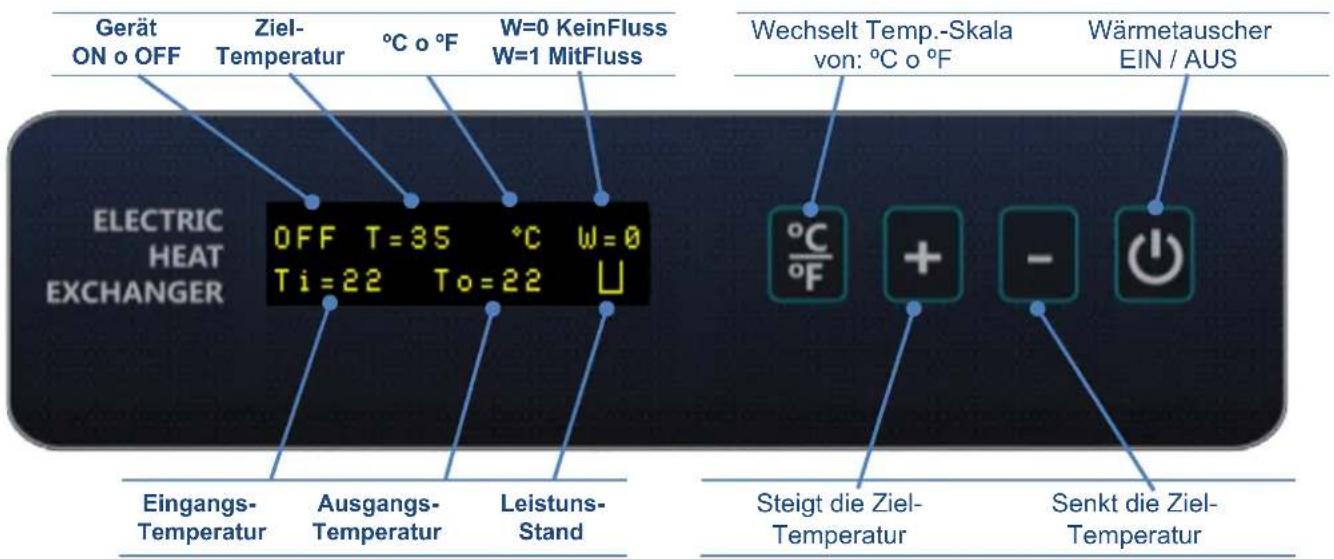

Gerät ON o OFF Ziel-Temperatur °C o °F W=0 KeinFluss W=1 MitFluss ELECTRIC HEAT EXCHANGER OFF T=35 °C W=0 Ti=22 To=22 Eingangs-Temperatur Ausgangs-Temperatur Leistungs-Stand Wechselt Temp.-Skala von: °C o °F Wärmetauscher EIN / AUS °C °F + - - - - Steigt die Ziel-Temperatur Senkt die Ziel-Temperatur

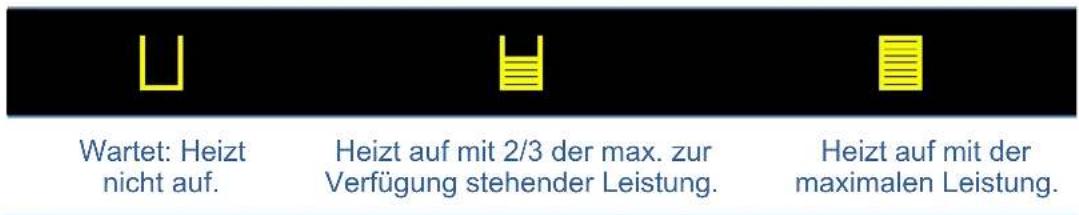

Das Gerät zeigt durch ein Symbol auf der unteren rechten Seite des Bildschirms an ob es am Aufheizen ist:

Wartet: Heizt nicht auf. Heizt auf mit 2/3 der max. zur Verfügung stehender Leistung. Heizt auf mit der maximalen Leistung.

Aufheizen mit 2/3 der Leistung: Tritt ein um das Gerät sanft zu starten und wenn es die Zieltemperatur beinahe erreicht hat (mildes Erreichen der Zieltemperatur).

1) Einmal das Gerät installiert und elektrisch angeschlossen. Auf dem Bildschirm erscheint OFF und dass kein Wasserdurchfluss vorhanden ist.

2) Drücken auf "+" oder "-" für die gewünschte Zieltemperatur. Drücken auf "°C/°F" für die gewünschte Temperatur-Skala.

3) Das Filtrations-System (Pumpe) starten um den Wasserdurchfluss zu geben. Der Bildschirm zeigt nun Wasserdurchfluss an.

4) ON / OFF drücken um den Wärmetauscher zu starten.

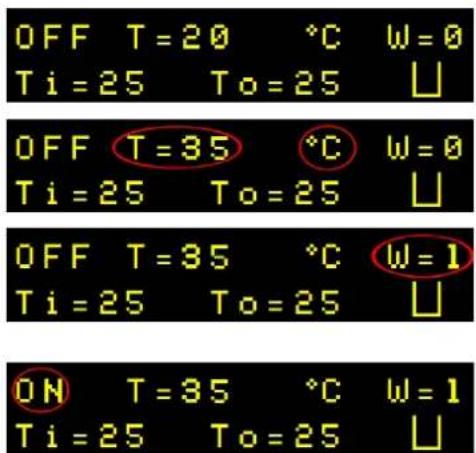

OFF T=20 °C W=0 Ti=25 To=25 OFF T=35 °C W=0 Ti=25 To=25 OFF T=35 °C W=1 Ti=25 To=25 ON T=35 °C W=1 Ti=25 To=25

5) An dem Punkt angekommen und sollte die Wassertemperatur unterhalb der Zieltemperatur sein, beginnt der Wärmetauscher aufzuheizen. Ansonsten wartet das Geät seinen Einsatz ab.

6) Solange das Gerät aufheizt, wird es nicht stoppen bis es die Zieltemperatur erreicht hat, oder das Gerät ausgeschaltet wird.

ON T=35 °C W=1 Ti=25 To=26

ON T=35 °C W=1 Ti=35 To=35

5 ZEITPLANUNG

Dieses Gerät kann mit der Zeitplanung der Filtrationspumpe zusammenarbeiten. Geben Sie einfach die Zieltemperatur ein und schalten Sie das Gerät auf ON.

Ist das Gerät immer auf ON, so schaltet der Wärmetauscher auch aus, sobald es die Filtrationspumpe auch tut. Schaltet die Filtrationspumpe wieder ein, so erkennt es der

Wärmetauscher und wird mit der Aufheizung – solange notwendig – beginnen.

ON T=35 °C W=0 Ti=25 To=25

ON T=35 °C W=1 Ti=25 To=26

6 STÖRUNGSBEHEBUNGEN

DER BILDSCHIRM LEUCHTET NCIHT AUF

URSACHE #1: Externer elektricher Fehler.

LÖSUNG #1: Stromversorung überprüfen und rep.

URSACHE #2: Fehler der Grundleiterplatten.

LÖSUNG #2: Überprüfen und allenfalls ersetzen.

GERÄT HEIZT AUSSETZEND, NICHT KONTINUIERLICH

URSACHE #1: Wasserdurchfluss nahe unterer Grenze. LÖSUNG #1: Erhöhen falls notwendig.

URSACHE #2: Wasserdurchfluss nahe unterer

Grenze.LÖSUNG #2: Externer Filter reinigen.

GERÄT EINGESCHALTET, HEIZT ABER NICHT AUF

URSACHE #1: Überprüfen ob die Zieltemperatur erreicht wurde. Solange die Zieltemperatur erreicht wird, hat das Gerät nicht die Notwendigkeit zu heizen.

URSACHE #2: Überprüfen ob Wasserdurchfluss vorhanden ist. Wenn nicht vorhanden, darf das Gerät nicht heizen.

URSACHE #3: Wenn der Thermo-Begrenzer aktiviert ist, wird das Gerät nicht aufheizen, solange sich die Temperaturen an den Wasser-Ein- und Wasser-Ausgängen stabilisieren. LÖSUNG #3: Warten bis sich die Temperatur stabilisiert.

ON T=35 °C W=1 Ti=35 To=35 U

ON T=35 °C W=0 Ti=25 To=25

Bestätigt sich diese Ursache, so gründlich nachforschen bitte, da dies nur bei erhöhter Wassertemperatur geschieht. Z.B. Überprüfung ob Luftblasen im System vorhanden sind.

URSACHE #4: Fehler am Durchfluss-Schalter.

LÖSUNG #4: Überprüfen ob der Durchflussschalter richtig montiert ist, funktioniert und allenfalls ersetzen falls notwendig.

DIFFERENTIALSPERRE SCHALTET SOFORT EIN NACHDEM DAS GERÄT EINGESCHALTET WIRD

URSACHE: Ein o. mehrere Triacs funktionieren nicht aufgrund einer Stromüberspannung.

LÖSUNG: Triac(s) ersetzen.

DAS GERÄT IST EINGESCHALTET, HEIZT AUF, ABER DIE WASSERTEMPERATUR STEIGT NICHT AUF

URSACHE: Heiz-Elemente fehlerhaft.

LÖSUNG: Die Resistenz (Heizkörper oder Elemente) zwischen den Polen überprüfen und allenfalls ersetzen falls notwendig.

DISPLAY ZEIGT FALSCHE TEMPERATURANZEIGE: -32°C / -25°F

URSACHE: Temperatur-sensoren falsch angeschlossen.

LÖSUNG: Überprüfen Sie, dass alle Pins im Stecker richtig angeschlossen sind. SieheBild 13.

OFF T=20 °C W=0 Ti=-32 To=-32

OFF T=20 °F W=0 Ti=-25 To=-25 U

7 MODBUS

Modbus-Model umfasst Modbus-Funktionen. Eine vollständige Anleitung für die Modbus-Verbindung und Kommunikation, wenden Sie sich bitte an Modbus Handbuch Fluidra PDB (Produktdatenbank): https://www.astralpool.com/de/produkte/

MODBUS MANUAL

8 PRODUKTENTSORGUNG

Wenn der Lebens-Zyklus dieses Wärmetauschers erreicht ist, sollte es nicht wie gewöhnlicher Haushaltabfall behandelt werden.

Bei der Sicherstellung, dass dieses Produkt rechtmässig entsorgt wird, geben Sie einen wichtigen Beitrag, die Anzahl elektrischer und elektronischer Müll zu reduzieren. Das wiederum trägt der Erhaltung natürlicher Ressourcen bei.

Zwei Arten um verantwortungsbewusst zu handeln:

• Das Gerät Ihrem Vertriebshändler oder Verkäufer abgeben.
• Das Gerät einer Entsorgungs-Sammelstelle Ihrer Region abgeben.

9 GARANTIEZERTIFIKAT

INFORMATION

Dieser Wärmetauscher verfügt über eine 2-Jahres-Garantie ab Verkaufsdatum gegen Fabrikations- und Material-Fehlern.

1 ALLGEMEINES

1.1 Im Einvernehmen mit diesen Verfügungen garantiert der Verkäufer, dass das Produkt, das dieser Garantie entspricht („das Produkt“) im Moment der Lieferung keinerlei Mängel aufweist.
1.2 Die Garantiezeit des Produkts beträgt zwei (2) Jahre und beginnt mit der Übergabe an den Käufer.
1.3 Kommt es während der Garantiezeit zu einem Mangel am Produkt und informiert der Käufer den Verkäufer, muss der Verkäufer das Produkt auf eigene Kosten ersetzen oder reparieren an dem Ort der ihm richtig erscheint, außer dies wäre unmöglich oder unverhältnismäßig.
1.4 Kann das Produkt weder ersetzt noch repariert werden, kann der Käufer eine Preisminderung verlangen, oder wenn der Schaden größer ist, eine Auflösung des Kaufvertrags.
1.5 Die ersetzten oder reparierten Teile verlängern die Garantiezeit des Originalprodukts nicht, verfügen aber über eigene Garantien.
1.6 Zum Inkrafttreten vorliegender Garantie muss der Käufer den Kauf- und Liefertag des Produkts bestätigen können.
1.7 Sind mehr als sechs Monate seit der Produktauslieferung vergangen und der Käufer klagt über einen Mangel, muss dieser den Grund und die Existenz des Mangels nachweisen können.
1.8 Vorliegendes Garantiezertifikat schränkt die Verbraucherrechte in Bezug auf nationale Bestimmungen auf keinen Fall ein.

2 BESONDERE BEDINGUNGEN

2.1 Vorliegende Garantie bezieht sich auf die Produkte dieses Handbuchs.
2.2 Damit diese Garantie in Kraft tritt, muss der Käufer sich strikt an die Anweisungen in der Dokumentation des Herstellers halten, die mit dem Produkt geliefert wird, wenn das ausführbar ist, je nach Produktpalette und -modell.
2.3 Werden Daten für den Ersatz, die Wartung oder Reinigung von bestimmten Teilen oder Komponenten des Produkts nicht eingehalten, erlischt die Garantie.

3 EINSCHRÄNKUNGEN

3.1 Vorliegende Garantie wird nur wirksam bei Kaufverträgen mit Konsumenten, wobei unter „Konsument“ eine Person gemeint ist, die das Produkt nicht zu gewerblichen Zwecken nutzt.
3.2 Es wird keinerlei Garantie gewährt für normale Abnutzung des Produkts. Die Garantie für Teile, Komponenten und/oder Verbrauchsmaterialien, wie Batterien, Birnen, usw. ist in der Dokumentation des Produkts geregelt.
3.3 Die Garantie tritt in folgenden Fällen nicht in Kraft: (I) falsche Behandlung; (II) Reparatur, Wartung oder Manipulation durch nicht autorisierte Person oder (III) Reparatur oder Wartung mit Nicht-Originalteilen.
3.4 Wenn der Mangel am Produkt die Folge nicht korrekter Installation oder Inbetriebnahme ist, tritt die Garantie nur in Kraft, wenn Installation oder Inbetriebnahme im Kaufvertrag des Produkts enthalten sind und vom Verkäufer unter seiner Verantwortung durchgeführt wurden.

INDICE

1 INTRODUZIONE......p.1

2 DESCRIZIONE DEL PRODOTTO......p.2

3 INSTALLAZIONE ...... p.2

Horizontale und vertikale Montage.

Die vertikale Installation ist nicht erlaubt.

Localiser presse-étoupe Traverser le câble Kabelverschraubung zur Abdichtung zu bilden

Finde Kabelverschraubung Kabel einstecken Am Kabel ziehen um Siegel-Effekt zu sichern

Einphasiger Anschluss. 3, 6 und 9 kW Modelle.

Dreiphasiger Anschluss. Alle Modelle.

Werksseitig tritt das Wasser von rechts ein und von links aus.

Stecker ausziehen Stecker umdrehen.

Stecker wieder einstecken. Sorgfalt, dass alle Pins angeschlossen werden.

So sieht schlussendlich der Stecker aus nach der Konfiguration mit Wassereingang von links nach rechts.

Drucken um offset zu modifizieren.

Drucken um ausgehen.

Drucken um zwischen inlet und outlet temp zu wechseln.

Die Halb-Verschraubungen plazieren

Bescheinigt in alleiniger Verantwortung, dass alle elektrische Wärmetauscher des Typs: COMPACT® Electricheat Excahanger Ab 31/07/2015 produziert wurden, unabhängig von der Seriennummer, konform sind mit:

Richtlinie über Maschinensicherheit 2006/42/EG.

Richtlinie über elektromagnetische Verträglichkeit 2004/108/EG und ihren Änderungen

Richtlinie über Geräte mit Niederspannung 2006/95/EG.

Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) Richtlinie 2012/19/UE über Elektro- und Elektronik-Altgeräte.

Spanisch Königliches Dekret 208/2005 & 219/2013 über die Elektro-und Elektronik-Altgeräte und die Bewältigung ihrer Abfälle.

Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe (REACH) nach Änderung 126/2013.
