BEDIENUNGSANLEITUNG PlantVisorPRO Carel

Boss/PVPRO-Plugin für Verbundkälteanlagen und Kühlstellen

GER Technisches Handbuch

MPXPRO - 9 MPXPRO - 10 MPXPRO - 11 Energy KPI Energy Parameter Control Floating Suction Pressure Safe Restore Dew Point Broadcast MPXPRO - 12 MPXPRO - 13 MPXPRO - 14 MPXPRO - 15 MPXPRO - 16 MPXPRO - 17 MPXPRO - 18 MPXPRO - 19 MPXPRO - 20 MPXPRO - 21 MPXPRO - 22 MPXPRO - 23 MPXPRO - 24 MPXPRO - 25 MPXPRO - 26 MPXPRO - 27 MPXPRO - 28 MPXPRO - 29 MPXPRO - 30 MPXPRO - 31 MPXPRO - 32 MPXPRO - 33 MPXPRO - 34 MPXPRO - 35 MPXPRO - 36 MPXPRO - 37 MPXPRO - 38 MPXPRO - 39 MPXPRO - 40 MPXPRO - 41 MPXPRO - 42 MPXPRO - 43 MPXPRO - 44 MPXPRO - 45 MPXPRO - 46 MPXPRO - 47 MPXPRO - 48 MPXPRO - 49 MPXPRO - 50 MPXPRO - 51 MPXPRO - 52 MPXPRO - 53 MPXPRO - 54 MPXPRO - 55 MPXPRO - 56 MPXPRO - 57 MPXPRO - 58 MPXPRO - 59 MPXPRO - 60 MPXPRO - 61 MPXPRO - 62 MPXPRO - 63 MPXPRO - 64 MPXPRO - 65 MPXPRO - 66 MPXPRO - 67 MPXPRO - 68 MPXPRO - 69 MPXPRO - 70 MPXPRO - 71 MPXPRO - 72 MPXPRO - 73 MPXPRO - 74 MPXPRO - 75 MPXPRO - 76 MPXPRO - 77 MPXPRO - 78 MPXPRO - 79 MPXPRO - 80 MPXPRO - 81 MPXPRO - 82 MPXPRO - 83 MPXPRO - 84 MPXPRO - 85 MPXPRO - 86 MPXPRO - 87 MPXPRO - 88 MPXPRO - 89 MPXPRO - 90 MPXPRO - 91 MPXPRO - 92 MPXPRO - 93 MPXPRO - 94 MPXPRO - 95 MPXPRO - 96 MPXPRO - 97 MPXPRO - 98 MPXPRO - 99 MPXPRO - 100

Fig. 1.h

1.1 Smooth-Lines-Funktion: Betrieb 5
1.2 Smooth-Lines-Funktion MPXone* MPXpro: Konfiguration 6
1.3 Floating-Suction-Funktion auf pRack 7
1.4 Floating-Suction-Funktion im Überwachungsgerät....8

2. FLOATING-SUCTION-KONFIGURATION AUF PVPRO 10

2.1 Rack-Wahl....10
2.2 Rack-Bindung....11
2.3 Registerkarte „Main“ 12
2.4 Konfiguration mit Smooth-Lines-Funktion....13
2.5 Betriebsdetails mit Smooth-Lines-Funktion....15
2.6 Konfiguration ohne Smooth-Lines-Funktion (Tastgrad-Modus)....17
2.7 Betriebsdetails (ohne Smooth-Lines-Funktion)....19

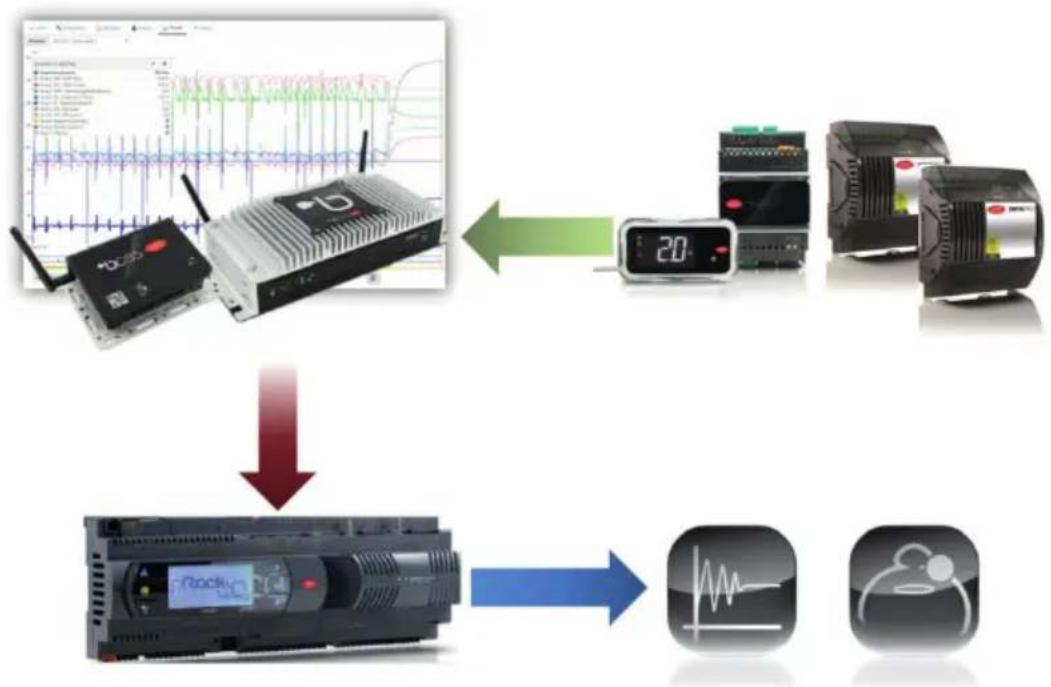

1. EINFÜHRUNG

Fig. 1.a

1.1 Smooth-Lines-Funktion: Betrieb

Das Hauptziel der Smooth-Lines-Funktion ist es, die Temperatur der Kühlstelle in Sollwertnähe extrem stabil zu halten und häufige Ein- und Ausschaltzyklen zu vermeiden. Dies erfolgt durch die Regelung der Ventilöffnung und Änderung des Überhitzungssollwertes (P3). Die Smooth-Lines-Parameter sind in der nachstehenden Tabelle aufgelistet:

Parameter	Menü Beschreibung Sichtbarkeit
St CtL	Regelsollwert Überwachungsgerät und Benutzerschnittstelle
rd CtL	Regelschaltdifferenz Überwachungsgerät und Benutzerschnittstelle
P3	Eud	Überhitzungssollwert	Überwachungsgerät und Benutzerschnittstelle
PHS	Eud	Überhitzungsoffset	Überwachungsgerät, Benutzerschnittstelle, Applica
PLt	Eud	Verdichter-Cutoff-Offset	Überwachungsgerät, Benutzerschnittstelle, Applica
PSI	Eud	Integralzeit	Überwachungsgerät, Benutzerschnittstelle, Applica
PSM	Eud	Funktionsfreigabe	Überwachungsgerät, Benutzerschnittstelle, Applica
PSP	Eud	Proportionalbeiwert	Überwachungsgerät, Benutzerschnittstelle, Applica
PSd	-	Differentialzeit	Überwachungsgerät
TSH	-	Überhitzungsschwelle	Überwachungsgerät
FSt	-	Zeitfenster für die Berechung der durchschnittlichen Überhitzung	Überwachungsgerät

Tab. 1.a

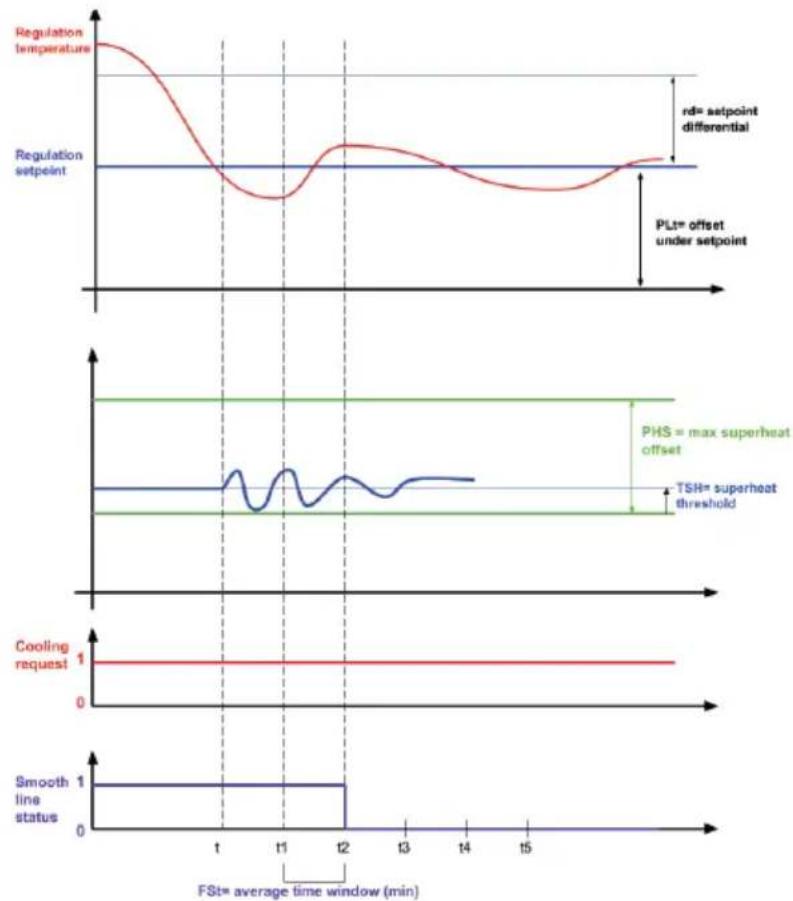

Funktionsprinzip: Sobald die Regeltemperatur den Sollwert erreicht, wird die Kühlung nicht gestoppt, sondern wird das Expansionsventil moduliert. Die Modulation erfolgt durch Änderung des Überhitzungssollwertes mit einem speziellen PID-Algorithmus. Der berechnete Überhitzungssollwert liegt zwischen den Werten P3 und P3+PHS. Folglich öff net oder schließt sich das Ventil in Funktion der gewünschten Regeltemperatur und hält sich in der Nähe des Sollwertes.

Der Algorithmus bleibt aktiv, bis die Regeltemperatur unter die Schwelle St – PLt sinkt. Unterhalb dieser Schwelle wird die Regelung gestoppt.

Ist die Smooth-Lines-Funktion freigegeben, informiert die Variable das Überwachungsgerät, ob MPXPRO (MPXPRO/MPXone Medium + EVDice/mini und MPXone Advanced) innerhalb eines bestimmten Wertebereichs arbeitet, das heißt, ob der Drucksollwert der entsprechenden Saugleitung ohne Beeinträchtigung der Regelung erhöht werden kann. Der durchschnittliche Überhitzungssollwert liegt über P3 + THS. Der Durchschnitt wird innerhalb des Zeitfensters FSt berechnet.

1.2 Smooth-Lines-Funktion MPXone\* MPXpro: Konfi guration

Die Smooth-Lines-Funktion ist auf MPXone* und MPXPRO ab der Version 3.2 verfügbar.

Die Konfigurationsparameter der Smooth-Lines-Funktion sind in Tabelle 1a aufgelistet.

Die Grundeinstellungen werden in der Folge mit dem Parameternamen und dem Werkswert angeführt:

1. Funktionsfreigabe; Werkswert PSM = 0 (deaktiviert);
2. Einstellung des maximalen Überhitzungsoffsets; Werkswert PHS = 15 (K).
   Dieser Parameter verhindert, dass der berechnete Überhitzungssollwert zu hoch ist.
3. Einstellung des Verdichter-Cutoff-Offsets; Werkswert PL t = 2 (K).
   Dieser Parameter verhindert, dass die Regeltemperatur zu weit unter den Sollwert sinkt. Er unterbricht die Kühlanforderung, wenn die Temperatur unter diese Sicherheitsschwelle fällt.
4. Einstellung der Hauptschaltdifferenz; Werkswert r·d = 2 (K);
   bei aktivierter Smooth-Lines-Funktion beträgt der empfohlene Wert rd = 4 (K).

1.3 Floating-Suction-Funktion auf pRack

Die pRack-Anwendung verfügt über die Floating-Suction-Funktion (gleitende Saugdruckregelung). Diese ermöglicht es dem Plugin des Überwachungsgerätes (PVPRO/Boss), den Saugdrucksollwert bei günstigen Kühlstellen-Betriebsbedingungen zu erhöhen. Durch die Überwachung der an den Rack angeschlossenen Verbraucher überprüft das Überwachungsgerät, ob die Verbraucher in der Lage sind, die eingestellten Temperaturen zu erreichen. Nur in diesem Fall erhält der Rack vom Überwachungsgerät die Erlaubnis, den Saugdruck zu erhöhen. Durch die Erhöhung des Saugsollwertes kann das System mit weniger Energieaufwand arbeiten.

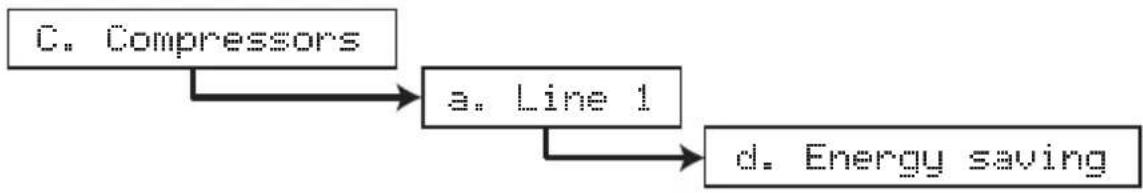

Konfigurationspfad:

Dieser Pfad bezieht sich auf die Saugleitung 1. Für die Saugleitung 2 erfolgt die Konfiguration analog, der Pfad ist: C.Compressors → d.Energy saving

Nach dem Betreten des Konfigurationsmenüs kann im Menüfenster Cad93 die Floating-Suction-Funktion (gleitende Saugdruckregelung) freigegeben werden.

• Das Fenster Cad89 definiert das Intervall, in dem der Betriebssollwert vom Floating-Suction-Plugin geändert werden kann.
• Das Fenster Cad10 definiert die maximale Sollwerterhöhung oder -verminderung für jede Plugin-Anfrage sowie die Zeit, welche die Verbundanlage benötigt, um den Sollwert zu vermindern, wenn die Kommunikation mit dem Überwachungsgerät unterbrochen wird.
• Das Fenster Cad10a definiert den Port für die Kommunikation des pRack mit dem Überwachungsgerät.

1.4 Floating-Suction-Funktion im Überwachungsgerät

Die PVPRO- und Boss-Überwachungsgeräte verfügen über die Floating-Suction-Funktion. Diese Funktion kann in einem speziellen Menü aktiviert und konfi guriert werden. Das Überwachungsgerät muss imstande sein, die vom Rack versorgten Verbraucher zu erkennen, um sie zu überwachen und ihren Saugsollwert in Sicherheit zu erhöhen.

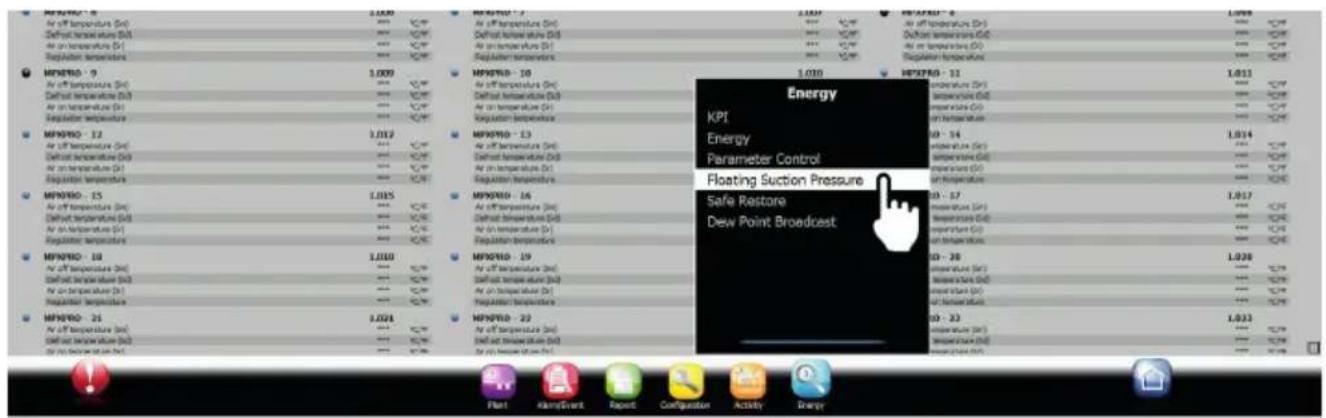

Im PVPRO-Überwachungsgerät kann dies durch Anklicken von „Saugdruckoptimierung“ im Menü „Energie“ aktiviert werden.

MPNTO - 9 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature MPNTO - 10 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature MPNTO - 11 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature MPNTO - 12 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature MPNTO - 13 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature MPNTO - 14 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature MPNTO - 15 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature MPNTO - 16 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature MPNTO - 17 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature MPNTO - 18 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature MPNTO - 19 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature MPNTO - 20 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature MPNTO - 21 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature MPNTO - 22 Air off temperature (Sv) Defrost temperature (Cd) Air on temperature (Sv) Regulator temperature Energy KPI Energy Parameter Control Floating Suction Pressure Safe Restore Dew Point Broadcast 1.010 MPNTO - 11 MPNTO - 12 MPNTO - 13 MPNTO - 14 MPNTO - 15 MPNTO - 16 MPNTO - 17 MPNTO - 18 MPNTO - 19 MPNTO - 20 MPNTO - 21 MPNTO - 22 MPNTO - 23 MPNTO - 24 MPNTO - 25 MPNTO - 26 MPNTO - 27 MPNTO - 28 MPNTO - 29 MPNTO - 30 MPNTO - 31 MPNTO - 32 MPNTO - 33 MPNTO - 34 MPNTO - 35 MPNTO - 36 MPNTO - 37 MPNTO - 38 MPNTO - 39 MPNTO - 40 MPNTO - 41 MPNTO - 42 MPNTO - 43 MPNTO - 44 MPNTO - 45 MPNTO - 46 MPNTO - 47 MPNTO - 48 MPNTO - 49 MPNTO - 50

Fig. 1.h

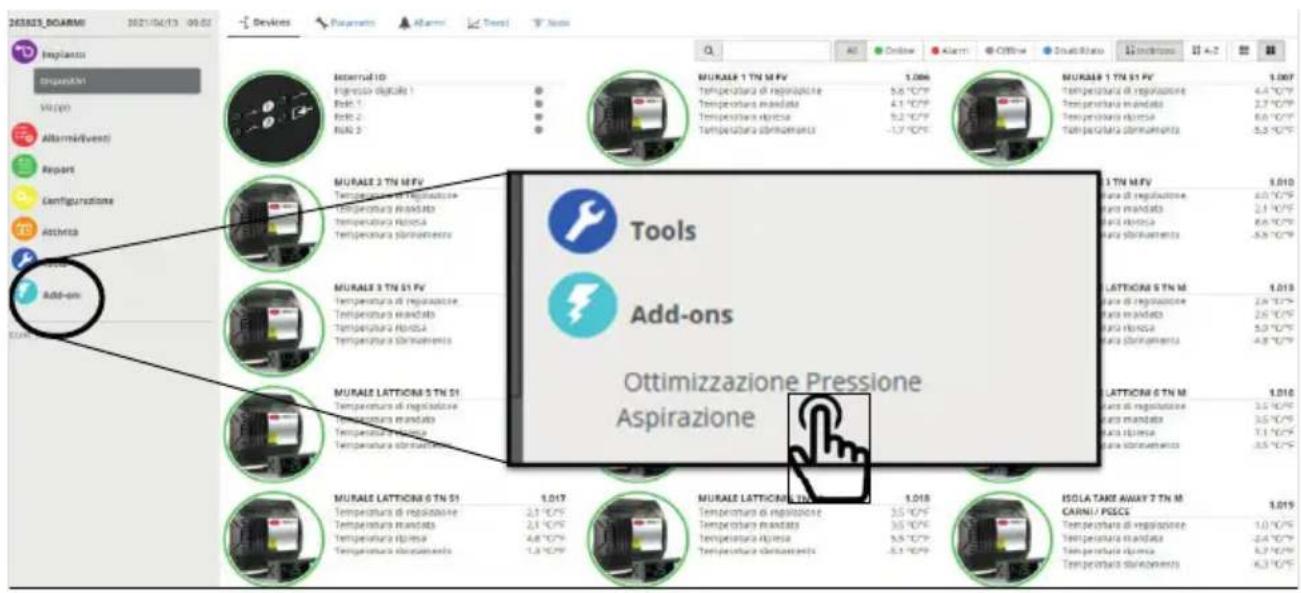

Im Boss-Überwachungsgerät hingegen muss im Menü „Add-ons“ im linken Teil des Fensters „Saugdruckoptimierung“ gewählt werden.

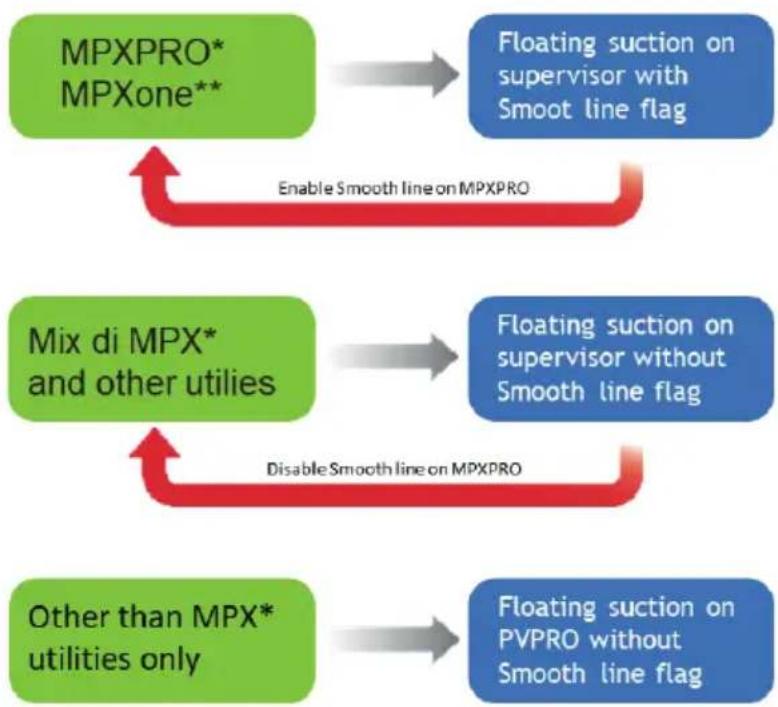

Der Floating-Suction-Algorithmus kann sowohl bei Verbrauchern mit Smooth-Lines-Algorithmus als auch bei Verbrauchern ohne Smooth-Lines-Funktion (z. B. IR33, MPXPRO Version < 3.2) verwendet werden. Sollte bei allen Verbraucher die Smooth-Lines-Funktion verfügbar und aktiviert sein, kann der Algorithmus durch Aktivierung eines entsprechenden Flags im Plugin optimiert werden.

Bei Geräten, welche die „Smooth-Lines-Funktion“ nicht unterstützen, kann das Überwachungsgerät durch Auswertung der EIN/AUS-Zeiten der einzelnen Verbraucher (Duty Cycle, Tastgrad-Modus) abschätzen, wie angemessen die bereitgestellte Kühlleistung ist.

Die vorliegende Anleitung hilft bei der Auswahl der geeignetsten Option:

* MPXPRO Ver. 3.2 oder höher

**Für MPXone Medium + EVDice/mini und MPXone Advanced

2. FLOATING-SUCTION-KONFIGURATION AUF PVPRO

Nach dem Aufrufen des Menüs „Saugdruckoptimierung“ unter „Energie“ wird das Plugin in 3 Schritten konfi guriert:

• Wahl des pRack
• Bindung der Verbraucher an den gewählten pRack
• Konfiguration des Plugin-Typs (Tastgrad oder Smooth-Lines)

Es folgt die Beschreibung des Verfahrens mit den wichtigsten Informationen zum Plugin.

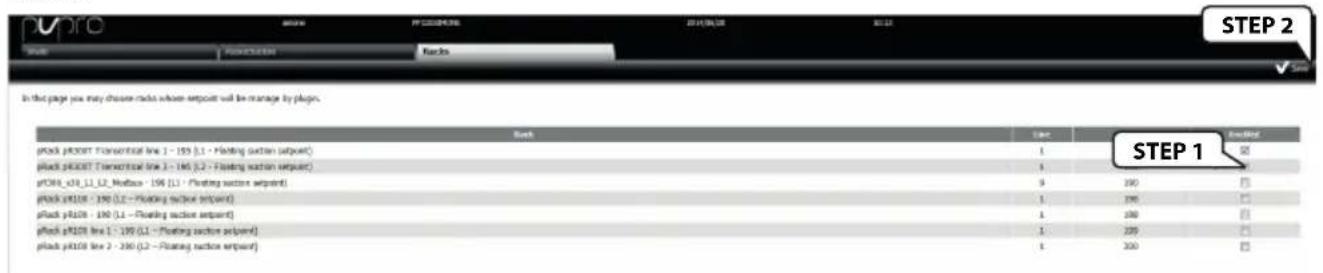

2.1 Rack-Wahl

In der Registerkarte „Racks“ können jene Racks gewählt werden, welche für die Floating-Suction-Funktion aktiviert werden sollen. In den gewählten pRack wird der Saugdruck schrittweise erhöht, wenn es die Arbeitsbedingungen der Kühlstellen zulassen. Konfiguration:

• Step1 Auswahl der betroffenen Geräte.
• Step2 Rechts oben auf „Speichern“ klicken.

PVPRO

Wurde mindestens ein Rack für die Floating-Suction-Funktion gewählt, kann er an verschiedene Kühlstellen gebunden werden. Jeder Rack kann an mehrere Kühlstellen gebunden werden. Jede Kühlstelle kann jedoch nur an einen Rack gebunden sein.

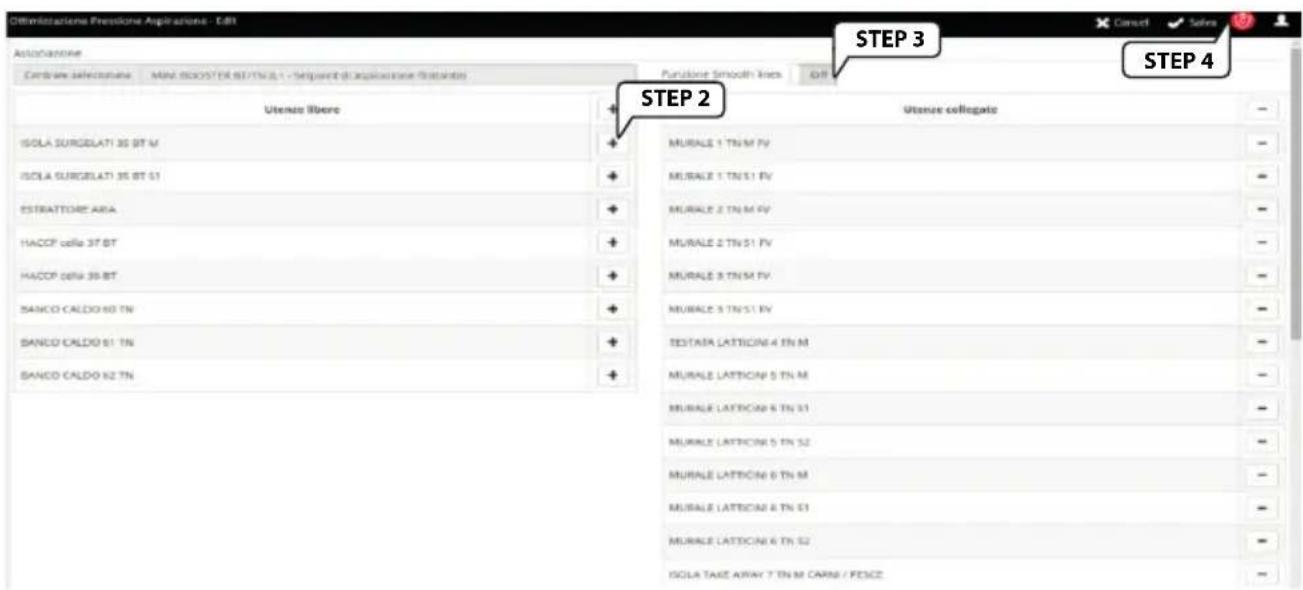

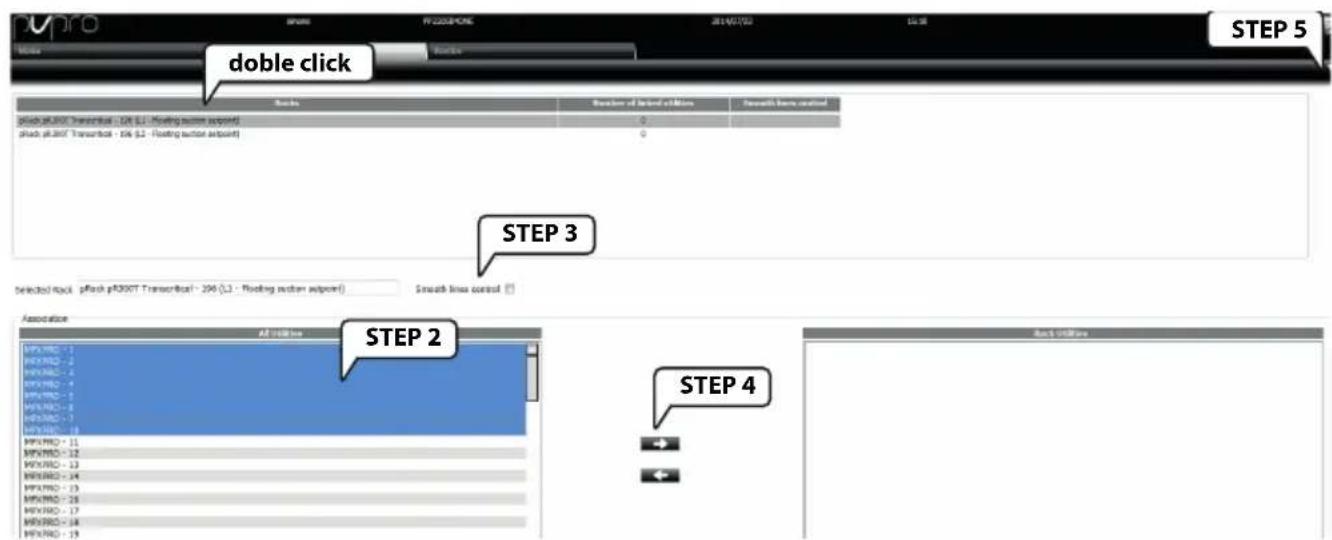

In der Registerkarte „Bindung“:

• Auf einen Verdichterrack doppelklicken; der entsprechende Name erscheint im Textfeld der gewählten Verbundanlage.
  • Step2 Die Geräte aus der linken Liste auswählen.
• Step3 Das Kästchen „Smooth-Lines-Funktion“ ankreuzen, nur wenn alle Geräte mit dieser Funktion ausgestattet sind.
• Auf den rechten Pfeil klicken, um die Verbraucher an den Back zu binden.
• Step4 In der Ecke oben rechts auf „Speichern“ klicken.

PVPRO

Fig. 2.c

BOSS

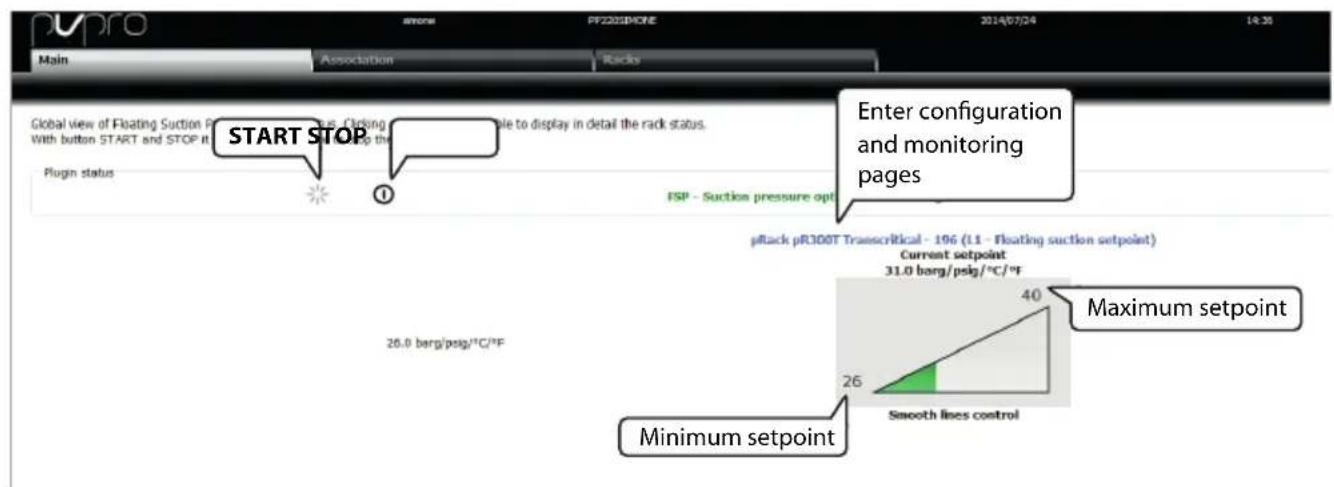

2.3 Registerkarte „Main“

Die Registerkarte „Main“ zeigt alle für die Floating-Suction-Funktion gewählten Verdichterracks. Der Änderungsstatus des Sollwertes wird auf PVPRO mit einem Dreieck oder auf BOSS mit einem Bogen vom Minimalwert bis zum Maximalwert dargestellt. In diesem Fenster können alle Benutzer:

• das Plugin aktivieren oder deaktivieren;
• auf die Seite der Konfiguration und Überwachung jedes Racks zugreifen.

PVPRO

Klickt man in der Registerkarte „Main“ auf die pRack-Beschreibung (blau), kann auf die Konfi gurations- und Überwachungsansicht des Plugins zugegriff en werden.

Diese beiden Fenster werden auf unterschiedliche Weise visualisiert. Die Ansichten hängen davon ab, ob die verbundenen Kühlstellen über die Smooth-Lines-Funktion verfügen, das heißt, ob das Kästchen für die Smooth-Lines-Regelung angekreuzt ist (für Details siehe den Absatz 2.2).

Sind die Verbraucher nicht mit der Smooth-Lines-Funktion ausgestattet oder wurde nicht die Bindung mit der Smooth-Lines-Funktion hergestellt, arbeitet das Plugin im Tastgrad-Modus.

Die nachstehenden Kapitel zeigen die Details und die Konfiguration des Plugins auf. Dabei wird zwischen aktivierter Smooth-Lines-Funktion und Tastgrad-Modus unterschieden.

2.4 Konfiguration mit Smooth-Lines-Funktion

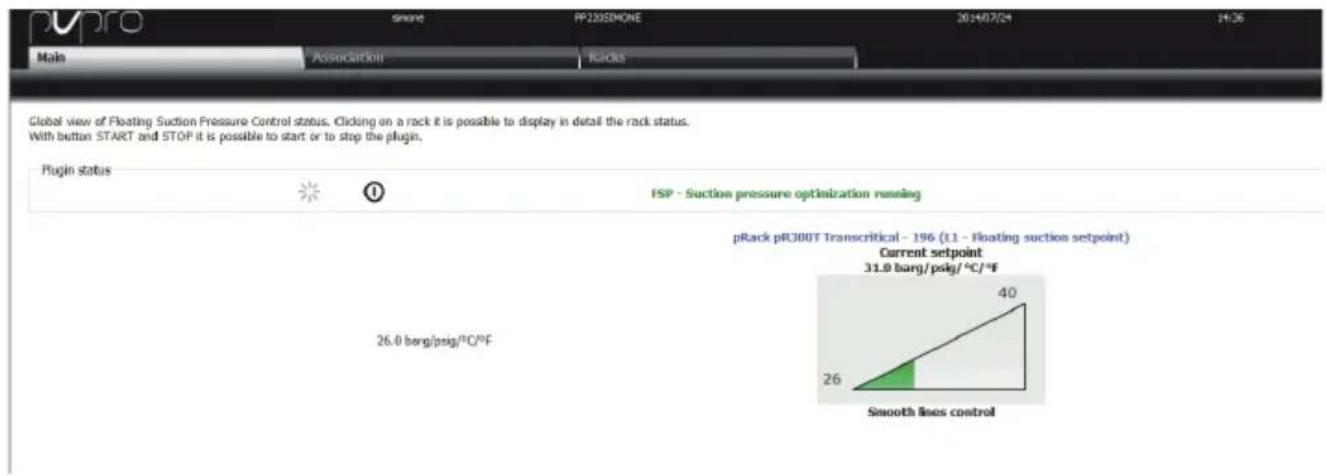

Klickt man in der Registerkarte „Main“ des PVPRO auf die pRack-Beschreibung (blau) oder wählt man auf BOSS das Diagramm, kann auf die Konfi gurationsansicht des Plugins zugegriff en werden.

PVPRO

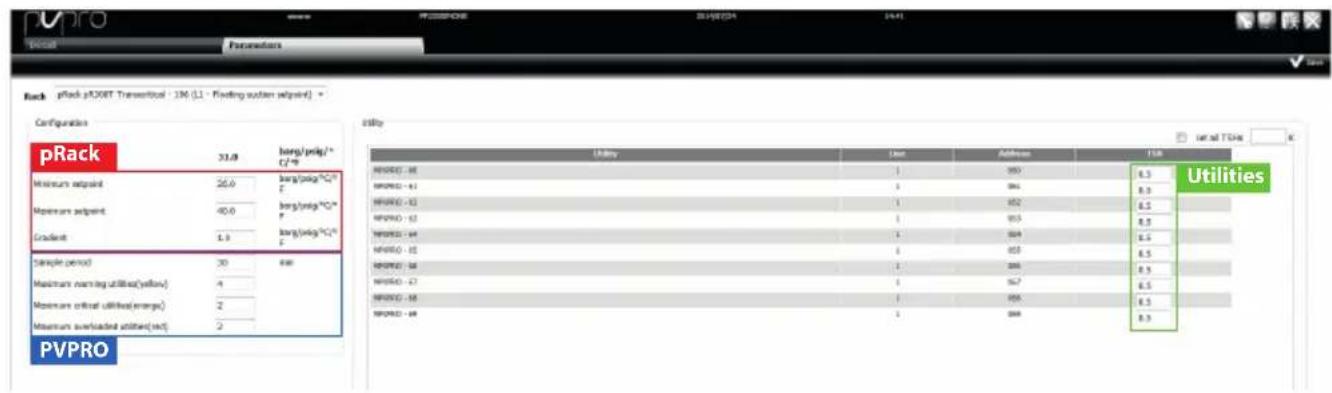

In der Registerkarte „Parameter“ können die Einstellungen des Plugins geändert werden. Die Einstellungen sind in zwei Fenster gegliedert:

Konfi guration

Das Konfi gurationsfenster enthält die Werte der auf pRack eingestellten Parameter. Es kann Folgendes eingestellt werden:

• Minimaler und maximaler Arbeitssollwert der Verbundanlage; innerhalb dieses Bereichs berechnet das Plugin den optimalen Sollwert.
• Gradient zwischen den Sollwerterhöhungs- und Sollwertverminderungsschritten.
• Zeitintervall zwischen den Abtastungen (Mindestzeit 10 Minuten)
• Maximale Anzahl der Verbraucher, farblich unterteilt nach Arbeitsbedingungen. Auf dieser Grundlage berechnet das Plugin den Sollwert der Verbundanlage.

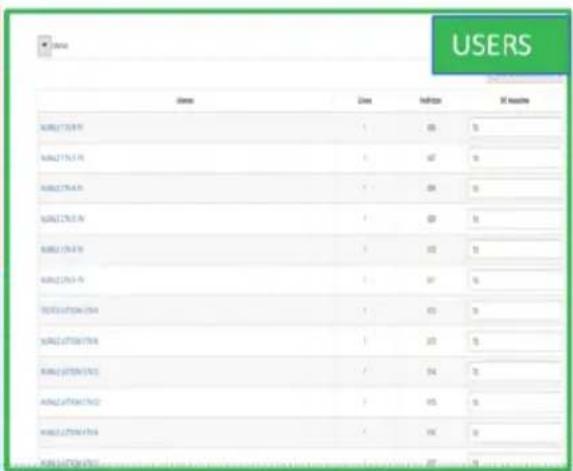

Verbraucher

Das Verbraucherfenster enthält die Liste der an die Verbundanlage gebundenen Geräte, welche die Berechnung des optimalen Sollwertes beeinfl ussen, sowie deren Zugehörigkeit und serielle Adresse.

In diesem Fenster kann der Parameter TSH (Standard 2K) eingestellt werden, der dem Offsetwert entspricht, der zum Parameter P3 (Überhitzungssollwert) summiert wird.

PVPRO

pRack pRack pRACK Transertical : 1M (L1 - Finding system setup) Configurations pRack 31.0 barg/pkg/°C/° Minimum setpoint 20.0 barg/pkg/°C/° Minimum setpoint 40.0 barg/pkg/°C/° Gradient 1.3 barg/pkg/°C/° Sample (period) 30 848 Maximum nominal utility(yellow) 4 Maximum nominal utility(energy) 2 Maximum overload utility(wt) 3 Utility Utility Unit Address TSR MPROD - 66 1 993 8.3 MPROD - 61 1 994 8.3 MPROD - 62 1 992 8.3 MPROD - 62 1 993 8.3 MPROD - 64 1 994 8.3 MPROD - 65 1 995 8.3 MPROD - 66 1 996 8.3 MPROD - 67 1 997 8.3 MPROD - 68 1 998 8.3 MPROD - 69 1 999 8.3

Fig. 2.i

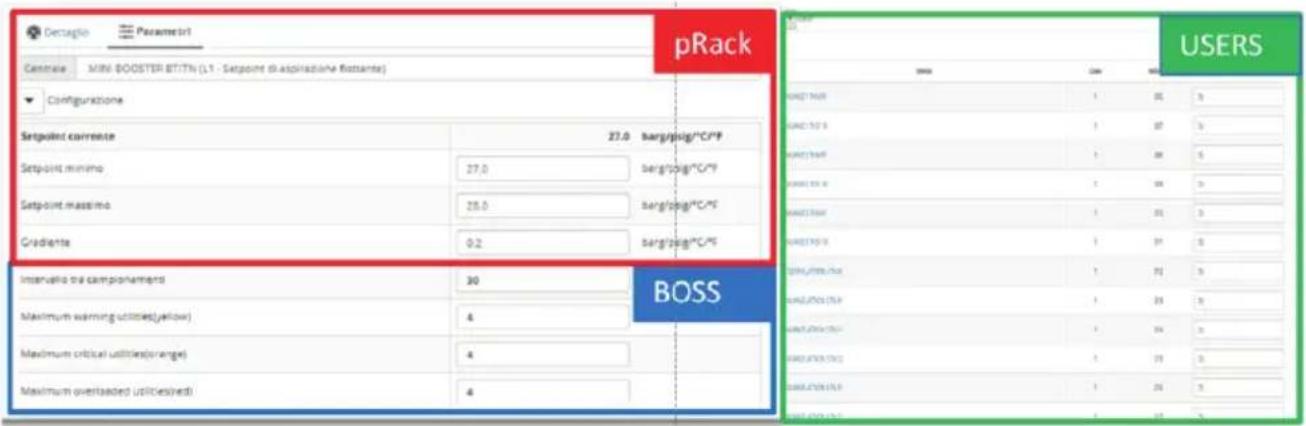

BOSS

Dettaglio Parameters pRack Centrale MINI-BOOSTER BT/TH (L1 - Setpoint di aspizione fisstituto) Configurazione Setpoint currente 27.0 barg/pos/°C/°F Setpoint minimo 27.0 Barg/pos/°C/°F Setpoint maximo 28.0 Barg/pos/°C/°F Gradiente 0.2 Barg/pos/°C/°F Intervizio tra campionamenti 30 BOSS Maximum warming utilities(yellow) 4 Maximum critical utilities(orange) 4 Maximum overloaded utilities(yed) 4 USERS

Fig. 2.j

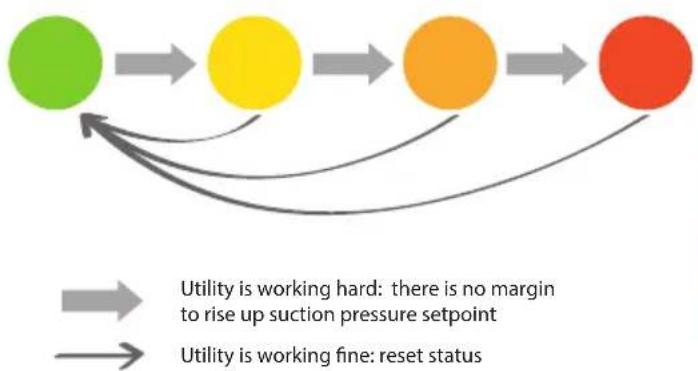

Die verschiedenen Arbeitsbedingungen der Geräte sind in ihren Schwellenwerten farblich gekennzeichnet:

• Grün
  • Gelb
• Orange
• Rot

Die Startfarbe (Grün) gibt jene Verbraucher an, deren durchschnittlicher Sollwert über P3 + TSH liegt. Dies ermöglicht es, den Saugdrucksollwert zu erhöhen. Der Status (Farbe) der Verbraucher wird bei jeder Abtastung aktualisiert. Die Überwachungsregeln sind in Abbildung 2.f. angeführt. Die nachstehende Tabelle enthält die Kriterien für die Sollwertänderung der Verbundanlage auf der Grundlage der Anzahl der Verbraucher mit derselben Farbe:

Bei aktivierter Smooth-Lines-Funktion erfahren alle Offline-Verbraucher oder jene, die nicht über die Smooth-Lines-Funktion verfügen, aber dennoch an das Plugin gebunden sind, eine Sonderbehandlung. Ist ein Verbraucher nach der Abtastungszeit nicht verfügbar (offline), wird er in Schwarz angegeben und nicht für die Erhöhung des Drucksollwertes berücksichtigt. Dieser Verbraucher wird als gelber, oranger oder roter Verbraucher berücksichtigt, je nachdem, wie viele Male er im Offline-Status war.

WenneinVerbraucherohneSmooth-Lines-FunktionandasPlugingebundenist, erfasst das Überwachungsgerät nicht die Arbeitsbedingungen und gibt ihn als N/A (nicht verfügbar) an. Weil die Erhöhung des Saugdrucks der Verbundanlage das Verhalten des Verbrauchers beeinfl ussen kann, resettiert das Plugin den Sollwert auf den Minimalwert. Diese beiden Sonderszenarien sind in der Abbildung 2.g dargestellt.

Der Verbraucher ist als N/A gekennzeichnet. Die Smooth-Lines-Funktion ist nicht aktiv, und der Sollwert der Verbundanlage wird nicht erhöht.

Fig. 2.1

2.5 Betriebsdetails mit Smooth-Lines-Funktion

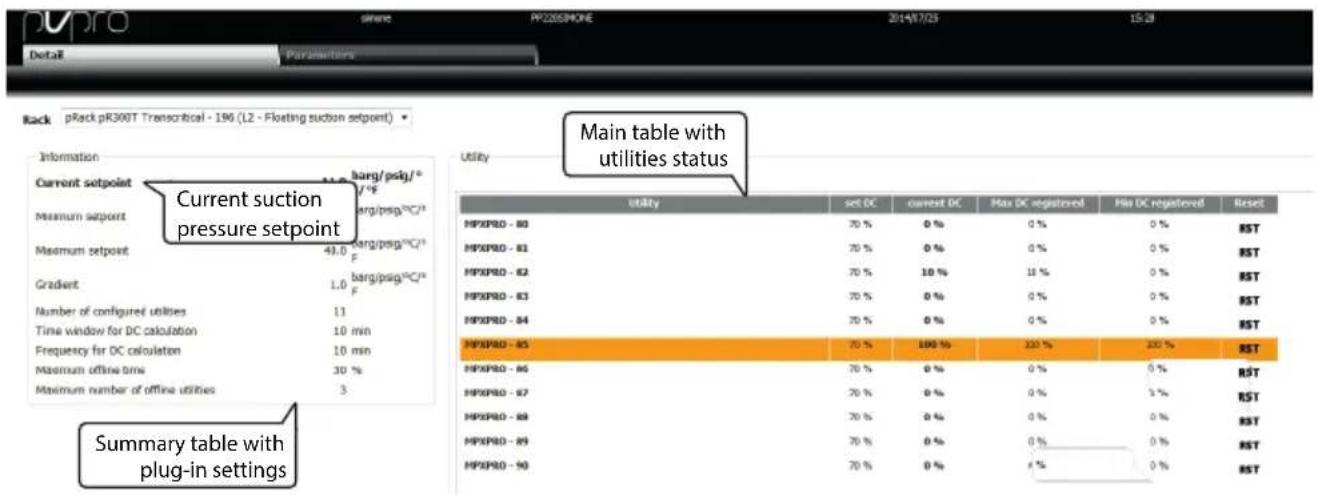

Die Registerkarte „Details“ bietet einen detaillierten Überblick über den Konfigurations- und Betriebsstatus des Plugins in 4 Abschnitten.

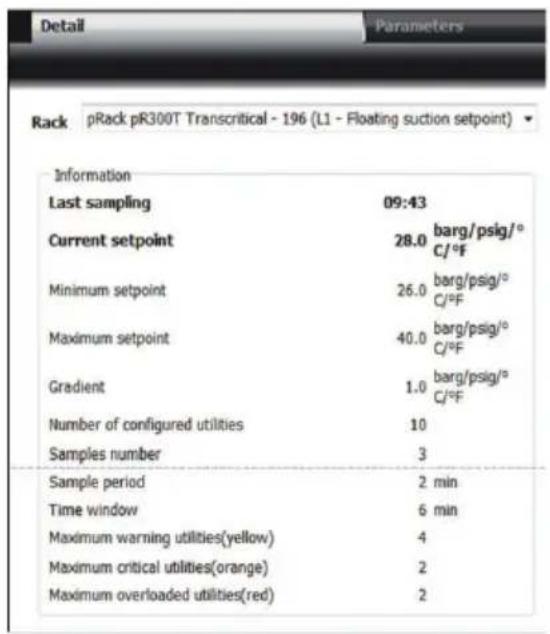

Der Abschnitt „Informationen“ zeigt einen Überblick über die Einstellungen des Überwachungsgerätes und des pRack:

• Uhrzeit der letzten Abtastung des Plugins.
• Sollwert der letzten Abtastung.
- Überblick über die aktuelle Konfiguration.

PVPRO BOSS

Im Abschnitt „Racks“ sind der aktuelle Sollwert sowie einige historische Abtastungswerte für das Verständnis des vorhergehenden Druckverlaufs angeführt.

PVPRO

Racks

SetPoint	T	T-1	T-2
L1 - Floating suction setpoint	28.0	28.0	27.0

Fig. 2.0

BOSS

SetPoint	T	T-1	T-2	T-3	T-4	T-5	T-6	T-7	T-8	T-9
L1 - Setpoint di aspirazione floccante	26.8	26.8	26.8	27.0	27.2	27.4	27.6	27.8	28.0	28.2

Fig. 2.p

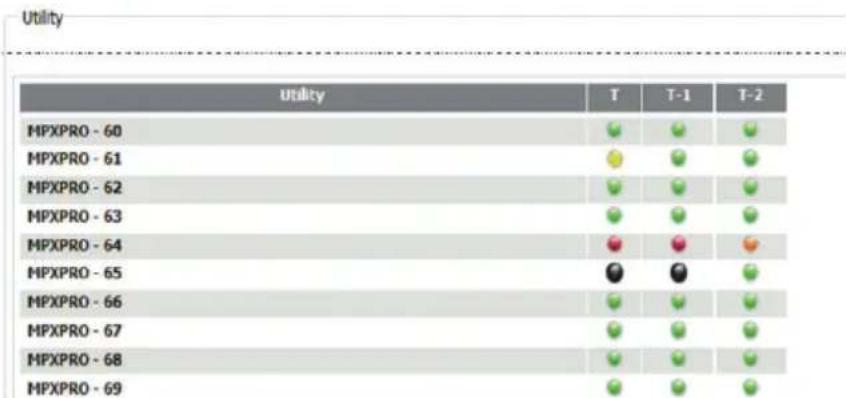

Im Abschnitt „Verbraucher“ ist der aktuelle und vergangene Ist-Zustand aller Verbraucher angeführt. Auf diese Weise kann überprüft werden, welche Verbraucher unter kritischen Bedingungen arbeiten.

PVPRO

Hinweis: In der Tabelle entsprechen die Spalten „T-“ dem Zeitintervall zwischen den Abtastungen (min. 10 Minuten).

Der letzte Abschnitt fasst die Anzahl der Verbraucher pro Farbe zusammen. Dabei wird zwischen Offline- und Online-Verbrauchern unterschieden.

2.6 Konfi guration ohne Smooth-Lines-Funktion (Tastgrad-Modus)

Klickt man in der Registerkarte „Main“ des PVPRO auf die pRack-Beschreibung (blau) oder wählt man auf BOSS das Diagramm, kann auf die Konfi gurationsansicht des Plugins zugegriff en werden.

PVPRO

In der Registerkarte „Parameter“ können die Einstellungen des Plugins geändert werden. Die Einstellungen sind in zwei Fenster gegliedert:

Konfi guration

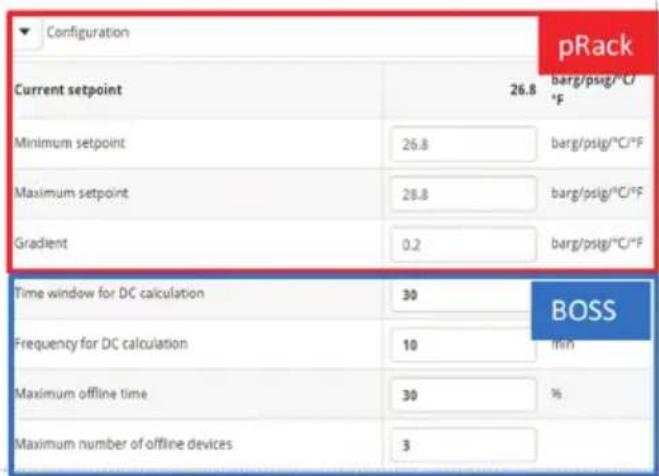

Das Konfi gurationsfenster setzt sich wiederum aus zwei Abschnitten zusammen. Im ersten Abschnitt können einige pRack-Parameter eingestellt werden wie:

• minimaler und maximaler Arbeitssollwert der Verbundanlage; innerhalb dieses Bereichs berechnet das Plugin den optimalen Sollwert
• Gradient zwischen den Sollwerterhöhungs- und Sollwertverminderungsschritten
• Zeitintervall zwischen den Abtastungen (Mindestzeit 10 Minuten)
  Im zweiten Abschnitt werden einige Plugin-Parameter eingestellt, z. B.:
• Zeitfenster für die Berechnung des Tastgrades
  • Frequenz der Berechnung des Tastgrades
  • Prozentsatz der maximalen Dauer der fehlenden Verbindung
• Maximale Anzahl der nicht verbundenen Verbraucher

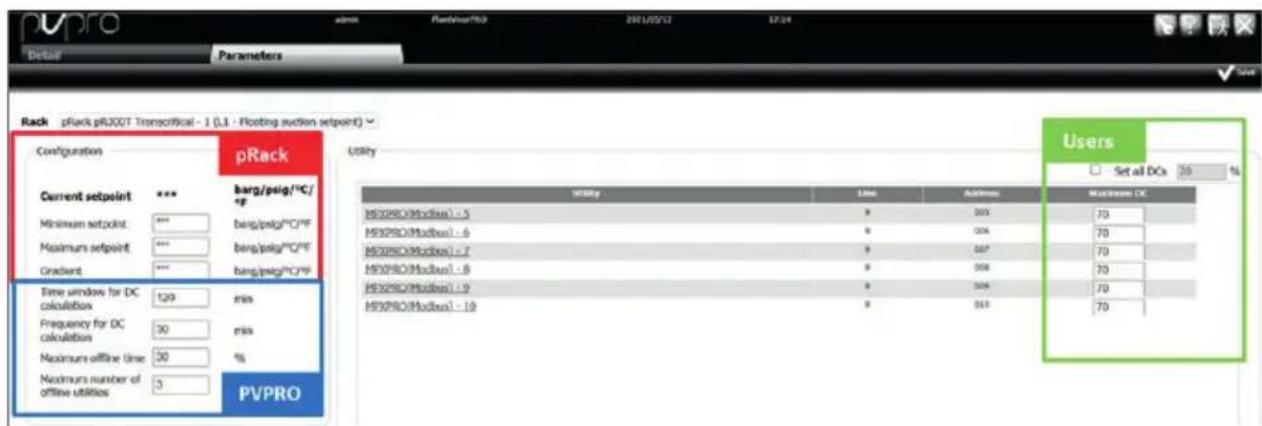

Verbraucher

Das Verbraucherfenster enthält die Liste der an die Verbundanlage gebundenen Geräte, welche die Berechnung des optimalen Sollwertes beeinfl ussen, sowie deren Zugehörigkeit und serielle Adresse. In diesem Fenster kann der Arbeitsprozentsatz der Kühlstelle eingestellt werden (Standard 70%).

PVPRO

pVPRO Detail Parameters Rack pRack pRACK Transcritical - 1 (L1 - Floating auction setpoint) Configuration pRack Current setpoint *** Minimum setpoint *** Maximum setpoint *** Gradient *** Time window for DC calculation 120 min Frequency for DC calculation 30 min Maximum offline time 30 % Maximum number of offline utilities 5 PVPRO Utility Utility Line Address Maximum DC MSQPRO/Modbus1 - 5 9 005 70 MSQPRO/Modbus1 - 6 9 006 70 MSQPRO/Modbus1 - 7 9 007 70 MSQPRO/Modbus1 - 8 9 008 70 MSQPRO/Modbus1 - 9 9 009 70 MSQPRO/Modbus1 - 10 9 010 70 Users Set all DCs 20 % %

Fig. 2.w

BOSS

Configuration pRack Current setpoint 26.8 barg/psig/°C/ °F Minimum setpoint 26.8 barg/psig/°C/°F Maximum setpoint 28.8 barg/psig/°C/°F Gradient 0.2 barg/psig/°C/°F Time window for DC calculation 30 BOSS Frequency for DC calculation 10 min Maximum offline time 30 % Maximum number of offline devices 3

Weil die Verbraucher nicht mit der Smooth-Lines-Logik ausgestattet sind, überprüft das Plugin den Kühlstellenaktivierungsprozentsatz in einer bestimmten Zeitspanne. Liegt der erfasste Arbeitsprozentsatz über der konfi gurierten Schwelle, kann ihr Saugdrucksollwert von der Verbundanlage nicht erhöht werden. Die Schwelle wird definiert, indem ein Prozentsatz für jeden Verbraucher in der Spalte „Max. Tastgrad“ (max. Duty Cycle) eingegeben wird.

Die nachstehende Tabelle enthält die Beschreibung der Einstellungen und die entsprechenden Werkswerte.

Parameter Beschreibung Werkswert
Zeitfenster für die Berechnung des Tastgrades	Der Tastgrad des Verbrauchers wird im Rahmen dieses Zeitfensters berechnet. Der Wert kann zwischen 10 und 180 Minuten variieren.	120 Minuten
Frequenz für die Berechnung des Tastgrades	Gibt die Frequenz der potenziellen Aktion am Sollwert an: Am Ende jedes Zeitraums wird der berechnete Tastgrad mit der Schwelle verglichen, um den Sollwert zu erhöhen oder zu vermindern. Der Wert kann zwischen 10 und 180 Minuten variieren.	30 Minuten
Maximale Dauer der fehlenden Verbindung	Maximaler Prozentsatz der nicht erfolgten Erfassungen für jeden an den Rack gebundenen Verbraucher. Beim Überschreiten dieses Wertes gilt der Verbraucher als offline.	30%
Maximale Anzahl der nicht verbundenen Verbraucher	Überschreitet der Offline-Verbraucher diese Zahl, wird der Saugdrucksollwert nicht geändert.	3

Tab. 2.a

2.7 Betriebsdetails (ohne Smooth-Lines-Funktion)

Die Registerkarte „Details“ bietet einen Überblick über den Konfigurations- und Betriebsstatus des Plugins. Im Abschnitt „Informationen“ werden folgende Einstellungen zusammengefasst:

• Minimaler und maximaler Arbeitssollwert der Verbundanlage; innerhalb dieses Bereichs berechnet das Plugin den optimalen Sollwert
• Gradient zwischen den Sollwerterhöhungs- und Sollwertverminderungsschritten
• Zeitintervall zwischen den Abtastungen (Mindestzeit 10 Minuten)
• Abtastungsfrequenz
  • Anzahl der konfi gurierten Geräte
• Maximale Anzahl der Offline-Geräte und Prozentsatz der Tastgradzeit, bevor die Geräte als offline angesehen werden (über diesen Prozentsatz hinaus wird der Sollwert der Verbundanlage vermindert).

Die Registerkarte „Verbraucher“ enthält einen Überblick über den Ist-Betriebszustand der Verbraucher, den aktuellen, minimalen und maximalen Tastgrad, und welche Verbraucher den Sollwert der Verbundanlage vermindern.

PVPRO

pVPRO Detail Parameters Back pRack pR300T Transcritical - 196 (L2 - Floating suction setpoint) Information Current setpoint Maximum setpoint Maximum setpoint Gradient Number of configured utilities Time window for DC calculation Frequency for DC calculation Maximum offline time Maximum number of offline utilities Current suction pressure setpoint Summary table with plug-in settings Main table with utilities status Utility set DC current DC Max DC registered Min DC registered Reset MPXPRO - 80 70 % 0 % 0 % 0 % RST MPXPRO - 81 70 % 0 % 0 % 0 % RST MPXPRO - 82 70 % 10 % 11 % 0 % RST MPXPRO - 83 70 % 0 % 0 % 0 % RST MPXPRO - 84 70 % 0 % 0 % 0 % RST MPXPRO - 85 70 % 100 % 200 % 200 % RST MPXPRO - 86 70 % 0 % 0 % 0 % RST MPXPRO - 87 70 % 0 % 0 % 1 % RST MPXPRO - 88 70 % 0 % 0 % 0 % RST MPXPRO - 89 70 % 0 % 0 % 0 % RST MPXPRO - 90 70 % 0 % 4 % 0 % RST

Fig. 2.y

BOSS
