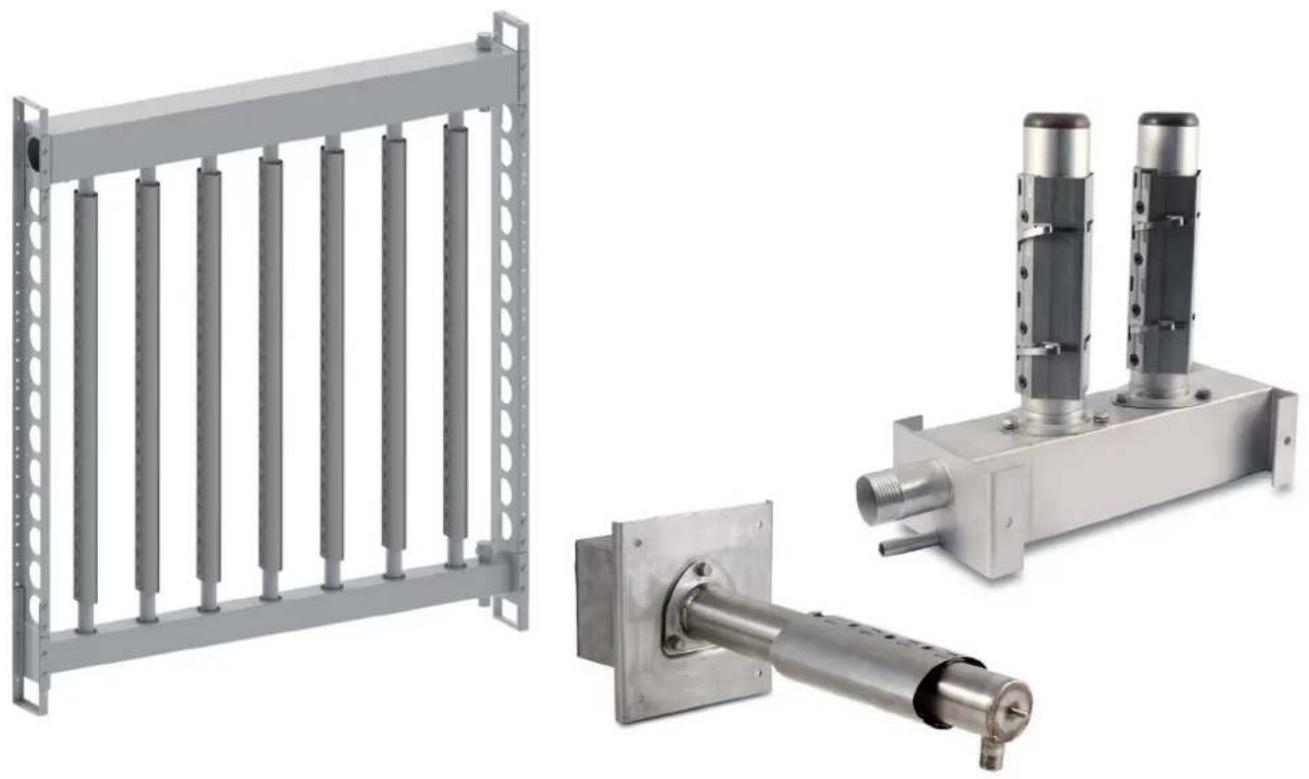

Produkttyp	Industrieller Luftbefeuchter
Marke	Carel
Modell	ultimateSAM
Konstruktion	Edelstahl AISI 304
Abmessungen (L x H x T)	Von 447 x 598 x 133 mm bis 3031 x 3181 x 133 mm (je nach Modell)
Dampfversorgung	Druckdampf (bis 4 bar) oder atmosphärischer Druck (über Luftbefeuchter)
Dampfkapazität	Von 20 kg/h bis 1000 kg/h (je nach Konfiguration)
Hauptfunktion	Gleichmäßige Verteilung von Trockendampf in Kanälen oder RLT-Geräten
Wärmeisolierung	Isolierte Lanzen und Sammler zur Minimierung der Kondensation
Kondensationsschutzdüsen	Integrierte Düsen zur Vermeidung von Kondensatspritzern
Lufttemperatur im Kanal	Erwärmung begrenzt auf < 2°C
Wartung und Reinigung	Regelmäßige Überprüfung der Anschlüsse und Komponenten; nur Original-Carel-Ersatzteile verwenden
Sicherheit	Verbrennungsgefahr (Dampf bei 100°C); nicht in der Nähe von Elektrogeräten installieren; bei Leckage sofort abschalten
Ersatzteile verfügbar	Stellantriebe, Regelventile, Filter-/Ablassventil-Sets, Dampfadapter, Kondensatablauf-Sets
Reparierbarkeit	Wartung durch qualifiziertes Personal; keine Änderungen ohne schriftliche Genehmigung des Herstellers
Zertifizierungen	ISO 9001, ETL-Zeichen
Vorgesehene Verwendung	Krankenhäuser, Bibliotheken, Museen, Büros (behandelte Luft)
Garantie	Deckt keine Verschleißteile ab

Häufig gestellte Fragen - ultimateSAM Carel

Wie funktioniert der ultimateSAM?

Der ultimateSAM verteilt Trockendampf gleichmäßig in einem Kanal oder einer Luftbehandlungsanlage. Er kann von einem Druckdampf-Kreis oder einem atmosphärischen Luftbefeuchter gespeist werden. Ein Druckminderer reduziert den Druck auf atmosphärischen Druck, um die Kondensation zu minimieren.

Was ist die maximale Dampfkapazität des ultimateSAM?

Die Kapazität variiert je nach Konfiguration: von 20 kg/h für kleine Modelle bis über 1000 kg/h für große Konfigurationen (z.B. SATQOHI200). Siehe Tabelle 4.b der Anleitung für genaue Werte.

Wie wähle ich den passenden Verteiler für meinen Kanal aus?

Wählen Sie die Breite des Verteilers, die der Breite Ihres Kanals am nächsten kommt (Tabelle 2.a). Stellen Sie sicher, dass die Dampfkapazität des Verteilers die erforderliche Befeuchtungslast übersteigt. Berücksichtigen Sie die Absorptionslänge und den Gegendruck, wenn Sie einen atmosphärischen Luftbefeuchter verwenden.

Was ist die Absorptionslänge und wie berechnet man sie?

Die Absorptionslänge (Da) ist die stromabwärts des Verteilers erforderliche Strecke für die vollständige Verdampfung des Dampfes. Berechnen Sie das Sättigungsverhältnis SR = (RHa - RHb)/(100 - RHb), wobei RHa und RHb die relativen Feuchten stromabwärts und stromaufwärts sind. Verwenden Sie die Diagramme Abb. 4.d oder 4.e, um Da in Abhängigkeit von SR und dem Lanzenabstand zu bestimmen.

Welche Sicherheitsrisiken sind zu beachten?

Gefahr von Verbrennungen (Dampf bei 100°C). Den Verteiler nicht auf elektrischen Geräten installieren. Bei Wasserleck sofort die Versorgung unterbrechen. Installations- und Wartungsarbeiten müssen von qualifiziertem Personal durchgeführt werden.

Wie wird der ultimateSAM gewartet?

Überprüfen Sie regelmäßig die Anschlüsse und Komponenten, um Lecks zu vermeiden. Reinigen Sie mit nicht aggressiven Mitteln. Verwenden Sie nur Original-Carel-Ersatzteile. Lassen Sie nach jeder Reparatur die ordnungsgemäße Funktion von einem Fachmann überprüfen.

Kann der ultimateSAM mit einem atmosphärischen Luftbefeuchter verwendet werden?

Ja, der ultimateSAM kann von einem atmosphärischen Luftbefeuchter gespeist werden (z.B. die Modelle UE, UG, UR von Carel). In diesem Fall darf der vom Verteiler erzeugte Gegendruck den maximal zulässigen Druck des Luftbefeuchters (normalerweise 2000 Pa) nicht überschreiten. Berechnen Sie den Gesamtgegendruck gemäß Abschnitt 4.4.

Welches Zubehör ist für den ultimateSAM erhältlich?

Das Zubehör umfasst Stellantriebe (elektrisch oder pneumatisch), Regelventile, Filter- und Ablassventil-Sets, Dampfversorgungsadapter (Gewinde oder für Gummischlauch) und Kondensatablauf-Sets.

Wie wird der Verteiler im Kanal installiert?

Positionieren Sie den Verteiler vorzugsweise fern vom Ventilator, um Turbulenzen zu vermeiden. Planen Sie einen Abstand von mindestens 25 mm zwischen Kanal und Verteiler ein. Neigen Sie den Verteiler leicht (1 % Gefälle), um den Kondensatabfluss zu erleichtern. Befolgen Sie die Schemata in Abb. 4.c für eine optimale Positionierung.

Wo finde ich die vollständige Anleitung des ultimateSAM?

Die vollständige Anleitung ist kostenlos zum Download auf der Website notice-facile.com oder auf www.carel.com erhältlich. Sie können auch eine Übersetzung der Anleitung in Ihre Sprache über das dafür vorgesehene Formular anfordern.

BEDIENUNGSANLEITUNG ultimateSAM Carel

GER Das ultimateSAM-Befeuchtungssystem

CAREL

GER Planungsanleitung

READ CAREFULLY IN THE TEXT!

AVERTISSEMENTS

CAREL-Produkte entsprechen dem neuesten Stand der Technik, Ihre Betriebsanleitungen sind in den beiliegenden technischen Produktspezif kationen enthalten oder können - auch vor dem Kauf - von der Homepage www.carel.com heruntergeladen werden. Jedes Produkt von CAREL benötigt in Abhängigkeit seiner technischen Ausführung eine Prüf- und Konfi gurations- bzw. Programmier-Phase, damit es an die Anwendung entsprechend adaptiert werden kann. Das Unterlassen der im Technischen Handbuch angegeben Prüf- oder Konfi gurationsphase kann zu Funktionsstörungen der Endprodukte führen, für welche CAREL nicht verantwortlich gemacht werden kann. Der Kunde (Hersteller, Planer oder installateur der Anlagenendausstattung) übernimmt jegliche Haftung und Risiken in Bezug auf die Produktkonfi guration zur Erzielung der bei der Installation und/oder spezif schen Endausstattung vorgesehenen Resultate. CAREL kann bei Bestehen spezifi scher Vereinbarungen als Berater für eine korrekte Installation/Inbetriebnahme/Verwendung des Gerätes eingreifen, in keinem Fall jedoch für die Betriebstüchtigkeit des Befeuchters und der Anlage verantwortlich gemacht werden, falls die Hinweise oder Empfehlungen dieses Handbuches oder jeglicher weiteren technischen Dokumentation nicht eingehalten wurden. Insbesondere sind bei Verpflichtung zur Einhaltung der genannten Hinweise oder Empfehlungen für eine korrekte Verwendung des Produktes die folgenden Anweisungen zu beachten.

Bestimmungsgemäße Verwendung

• Die USAM-Verteiler haben keine CE-Kennzeichnung. Es obliegt dem Kunden, sorgfältig jegliche Verwendungen des Produktes abzuwägen, die unter die Vorschriften über Sonderumgebungen und/oder Sonderprozesse fallen (z. B. Schwerindustrie, medizinisches Umfeld, Schiff sumgebung, Bahnumgebung, etc.), die nicht den von CAREL angegebenen Verwendungsbedingungen entsprechen.

- Umgebungsbedingungen müssen den Angaben des Typenschildes entsprechen.

- Das Produkt kann nur für die Funktionen verwendet werden, für die es entwickelt wurde. CAREL übernimmt keine Verantwortung für die missbräuchliche Verwendung des Produkts.

- Es gilt die am Installationsort des Befeuchters herrschende Gesetzgebung.

- Der Befeuchter muss außerhalb der Reichweite von Kindern und Tieren installiert werden.

- Das Gerät darf nicht in der Nähe von Gegenständen installiert und verwendet werden, die im Kontakt mit Wasser (oder Kondensat) Schaden nehmen könnten. CAREL übernimmt keinerlei Haftung für direkte oder indirekte Schäden infolge von eventuellen Wasseraustritten.

- Es dürfen keine ätzenden chemischen Produkte oder aggressiven Lösungs- oder Reinigungsmittel für die Reinigung der internen und externen Bauteile des Befeuchters verwendet werden, außer bei entsprechenden, im Handbuch enthaltenen Anweisungen.

• Die Installation, Verwendung und Wartung müssen von qualifi ziertem Fachpersonal durchgeführt werden, das sich der notwendigen Vorsichtsmaßnahmen bewusst ist und die Arbeiten sachgemäß erledigen kann.

- Für die Befeuchtungsleitung darf ausschließlich Wasser mit der in diesem Handbuch angegebenen Beschaff enheit verwendet werden.

- Alle Arbeiten müssen nach den in diesem Handbuch spezifizierten und auf den Geräteetiketten angegebenen Anleitungen ausgeführt werden. Vom Hersteller nicht erlaubte Verwendungen/Änderungen gelten als missbräuchlich. CAREL übernimmt keinerlei Haftung für missbräuchliche bzw. nicht erlaubte Verwendungen/Änderungen.

CAREL-Produkte unterliegen einer ständigen Weiterentwicklung, weshalb sich CAREL das Recht vorbehält, an jedem im vorliegenden Handbuch beschriebenen Bauteil ohne Vorankündigung Änderungen und Optimierungen durchzuführen. Die im Handbuch enthaltenen technischen Daten können ohne Vorankündigung Änderungen unterzogen werden. Die Produkthaftung CARELS für die eigenen Produkte ist von den allgemeinen CAREL-Vertragsbedingungen (siehe Internetseite www.carel.com) und/oder von spezifi schen Vereinbarungen mit den Kunden geregelt. In Anwendung der geltenden Gesetzgebung halten CAREL, seine Mitarbeiter oder Niederlassungen/Tochtergesellschaften keinesfalls für eventuelle Gewinn- oder Verkaufsausfälle, Daten- und Informationsverluste, Warenkosten oder Ersatzdienstleistungen, Sach- oder Personenschäden, Betriebsunterbrechungen oder eventuelle, auf jegliche Art verursachte direkte, indirekte, unbeabsichtigte Schäden, Vermögensschäden, Versicherungsschäden, Strafschäden, Sonder- oder Folgeschäden, sei es vertragliche, nicht vertragliche Schäden oder solche, die auf Fahrlässigkeit oder eine andere Haftung infolge der Installation und Verwendung des Produktes zurückzuführen sind, auch wenn CAREL oder seine Niederlassungen/Tochtergesellschaften von der möglichen Beschädigung benachrichtigt wurden.

Entsorgung: Informationen

Der Befeuchter besteht aus Metall- (Stahl) und Kunststoff teilen. Bei der Entsorgung müssen die örtlichen Vorschriften des Installationsortes beachtet werden.

Garantie: Der Garantieanspruch erstreckt sich nicht auf Verschleißteile.

Bauartzulassung: Die Qualität und Sicherheit der CAREL-Produkte werden durch das ISO-9001-Zertifi kat für Bauart und Produktion sowie durch das ETL-Zeichen garantiert.

SICHERHEITHINWEISE

Die Sicherheitshinweise sind gesetzlich vorgeschrieben. Sie dienen dem Arbeitsschutz und der Unfallverhütung.

Bedeutungsumfang

Die Unfallverhütungsvorschrift „DGUV Vorschrift 3" ist zu beachten. Für den Betrieb dieses Gerätes gelten darüber hinausgehende nationale Vorschriften uneingeschränkt. So können Sie sich und andere vor Schaden bewahren.

Verwendete Symbole

Zur Gefahrenkennzeichnung werden Symbole verwendet, die den Signalwörtern nach EN 82079-1 (wie auch ANSI Z535.6) entsprechen:

GEFAHR: Für eine unmittelbar drohende Gefahr, die zu schweren erletzungen oder zum Tod führt.

WARNUNG: Für eine möglicherweise gefährliche Situation, die zu den Körperverletzungen oder zum Tod führen kann.

VORSICHT: Für eine möglicherweise gefährliche Situation, die zu leichten erletzungen führen könnte.

HINWEIS: Für eine möglicherweise schädliche Situation, bei der das Produkt oder eine Sache in seiner Umgebung beschädigt werden könnte.

Bedienung des Gerätes

Es dürfen keine Arbeiten ausgeführt werden, welche die Sicherheit des Dampfverteilers beeinträchtigen. Alle Sicherheits- und Warnhinweise, die sich am Gerät befunden, sind zu beachten. Bei Funktionsstörungen und Störungen in der elektrischen Energieversorgung das Gerät sofort abschalten und gegen Einschalten sichern. Störungen umgehend beseitigen.

Betrieb des Geräts

WARNUNG: Verbrühungsgefahr!

Der Dampfverteiler enthält Hochtemperaturbauteile. Im Falle von Austritten oder defekten Bauteilen könnte unkontrolliert Dampf bei 100°C/212°F austreten. Das Gerät muss sofort abgeschaltet werden.

HINWEIS Gefahr der Beschädigung des Geräts!

Mögliche Gerätebeschädigung bei wiederholtem Einschalten ohne Störungsbeseitigung, Störungen umgehend beseitigen.

Alle Schutz- und Warneinrichtungen regelmäßig auf einwandfreie Funktion prüfen. Sicherheitseinrichtungen nicht demontieren oder außer Betrieb setzen.

HINWEIS Wasseraustritte durch defekte Anschlüsse oder Funktionsstörungen möglich.

Im Dampfverteiler wird kontinuierlich und automatisch Dampf eingespeist und Wasser abgeführt. Die wasser- und dampff ührenden Verbindungen und Bauteile müssen regelmäßig auf einwandfreien Betrieb überprüft werden.

Montage, Demontage, Wartung und Instandsetzung des Gerätes

HINWEIS: Achten Sie darauf, dass die Geräte am Montageort keinem Tropfwasser ausgesetzt sind. Bei Installation eines Dampfvertellers in einem Raum ohne Wasserablauf sind Sicherheitsmaßnahmen im Raum vorzusehen, die im Fall einer Leckage die Wasserzufuhr zum Befeuchter sicher schließen.

• Stets ausschließlich Originalersatzteile verwenden.
- Nach Instandsetzungsarbeiten die Betriebssicherheit des Gerätes durch sachkundiges Personal sicherstellen lassen.
- Der An- oder Einbau zusätzlicher Einrichtungen ist nur nach schriftlicher Genehmigung durch den Hersteller zulässig

WARNING: Den Damofverteiler nicht oberhalb von elektrischen

Anlagen, wie Sicherungskästen, elektrischen Geräten usw. montieren. Im Fall einer Leckage kann es durch auslaufendes Wasser zu Schäden an den darunterliegenden elektrischen Anlagen kommen.

Der Befeuchter darf nur bei geschlossener Gerätehaube in Betrieb gesetzt. Undichtigkeiten können Leckströme hervorrufen. Sicherheitsvorschriften über das Arbeiten mit unter Spannung stehenden Teilen beachten.

Die Verantwortung für eine eigensichere Installation des Dampfverteilers obliegt dem installierenden Fachbetrieb.

Entsorgung bei Demontage

HINWEIS Der Betreiber ist dafür verantwortlich, dass die Bauteile des Gerätes gesetzeskonform entsorgt werden. Siehe 1.2.

Index

1. FUNKTIONSWEISE DES ULTIMATESAM-SYSTEMS 7

2. MODELLE UND ABMESSUNGEN 8

2.1 Modelle SAB*/SAT ^* 8
2.2 Abmessungen und Gewichte des Verteilers SA0 (single-pipe) .....9

3. MERKMALE 10

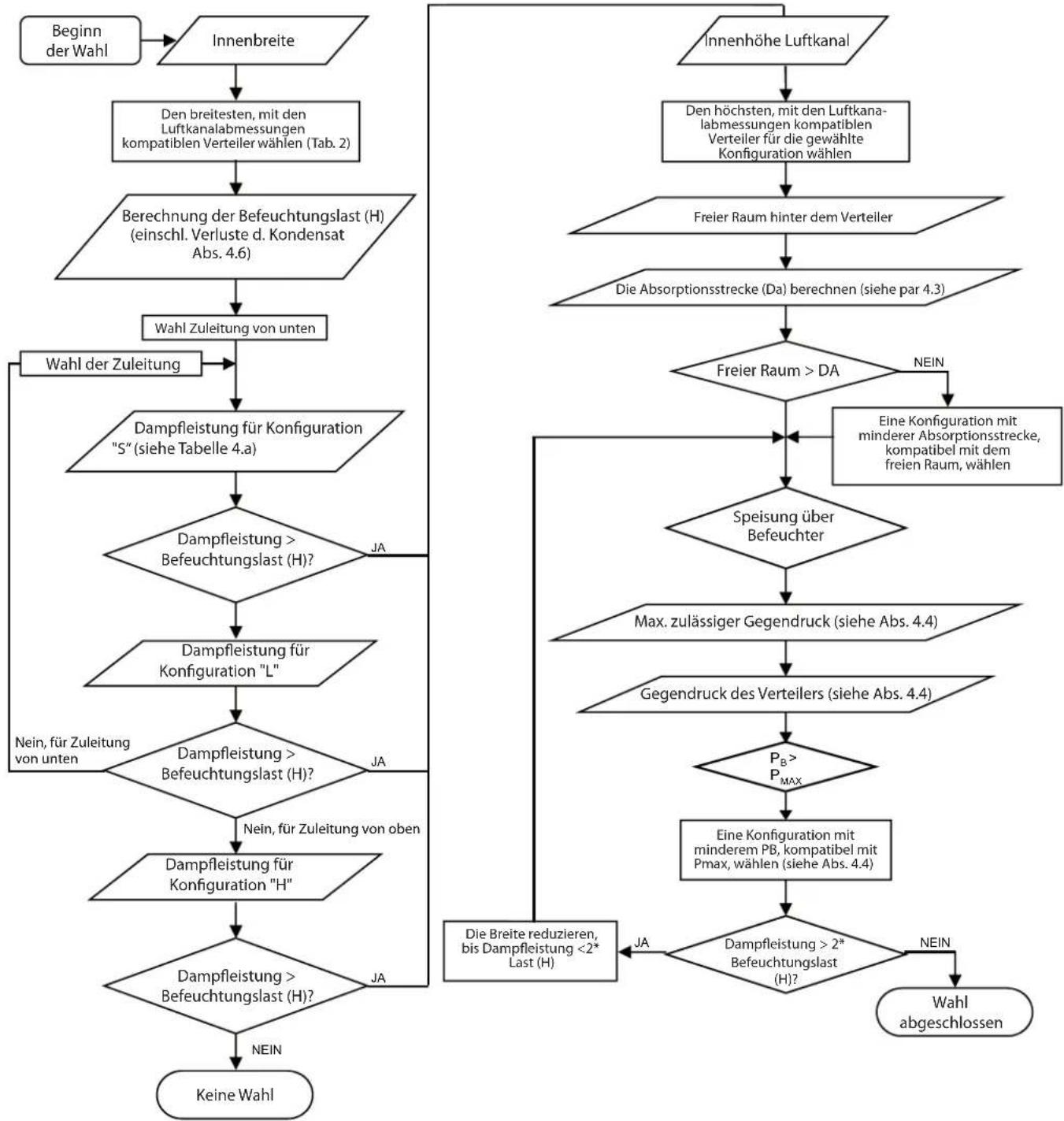

4. WAHL DES VERTEILERS 10

4.1 Dampfleistung....13

4.1.1 Dampfl eistung, Versionen SAB* / SAT* 13
4.1.2 Dampfleistung, Version SA0 ^# ____ 14

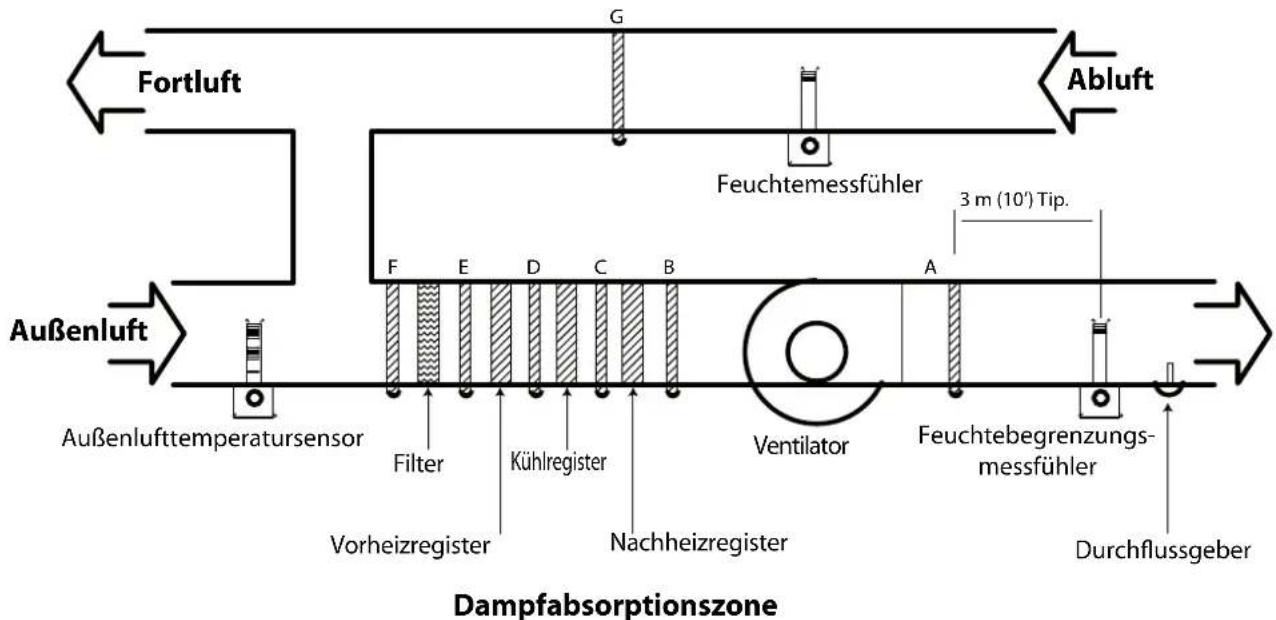

4.2 Positionierung des Verteilers....15

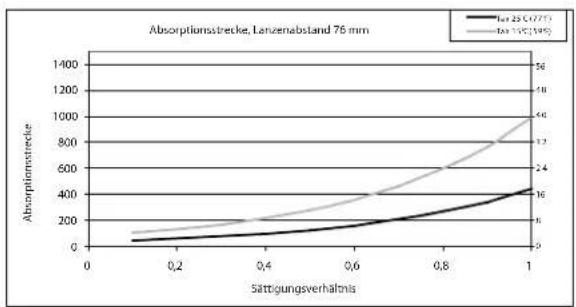

4.3 Absorptionsstrecke 15
4.4 Wirkungen des Gegendrucks auf die atmosphärischen Befeuchter 16
4.5 Druckverlust im Luftkanal....19
4.6 Dampfverluste durch Kondensat....19
4.7 Montageoptionen SAB* / SAT* 20
4.8 Montageoptionen für die Systeme SA0 ^4 .....20
4.9 Option: nicht isolierte Lanzen ohne Düsen SAB* / SAT*......20

5. WAHL DES DAMPFEINLASS-BAUSATZES 21

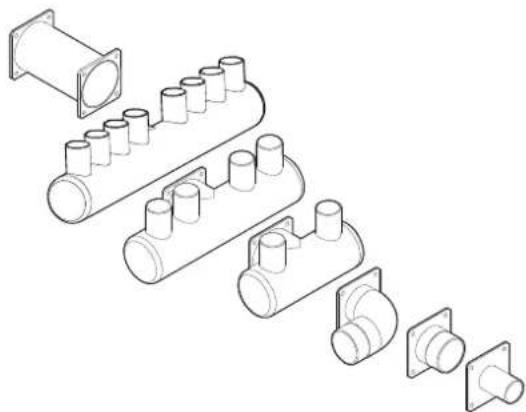

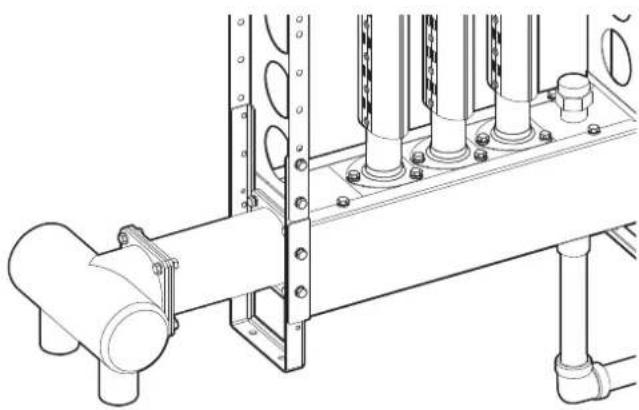

5.1 Dampfeinlass-Bausatz (SAKI*****) 21

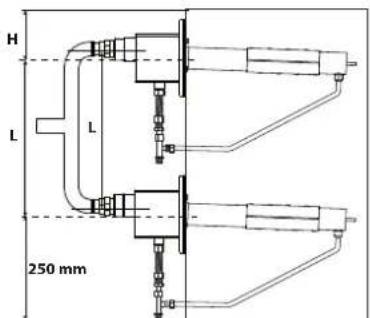

5.1.1 Dampfeinlass-Bausatz für SA0 (single-pipe) 21
5.2 Verfügbare Dampfeinlass-Bausätze 22

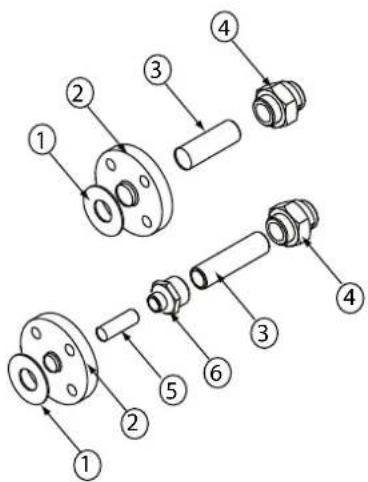

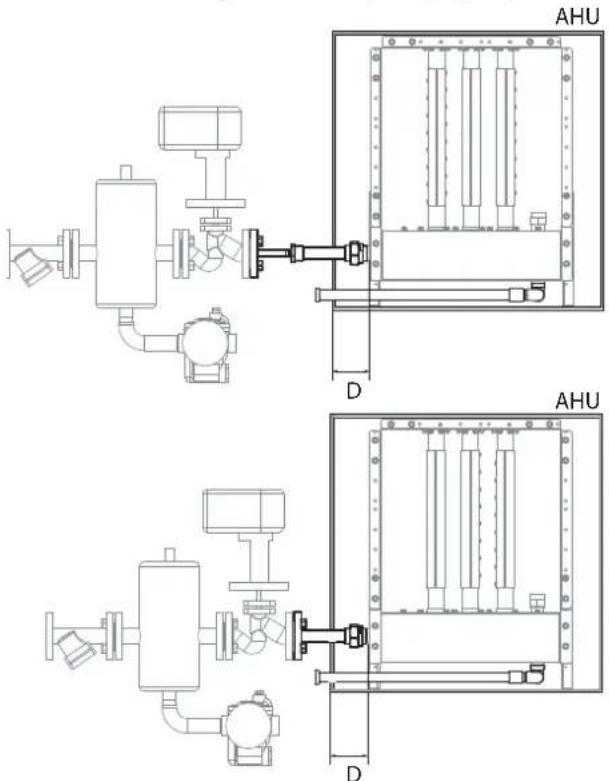

5.3 Dampfeinlassanschluss zwischen ultimateSAM und Ventilflansch SAKI***** 22

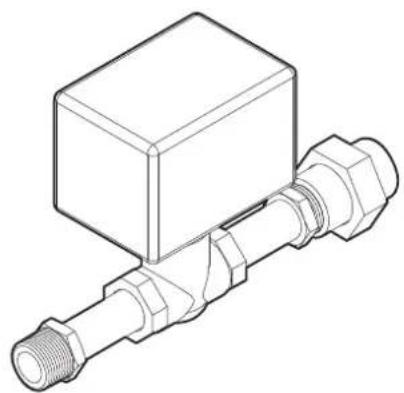

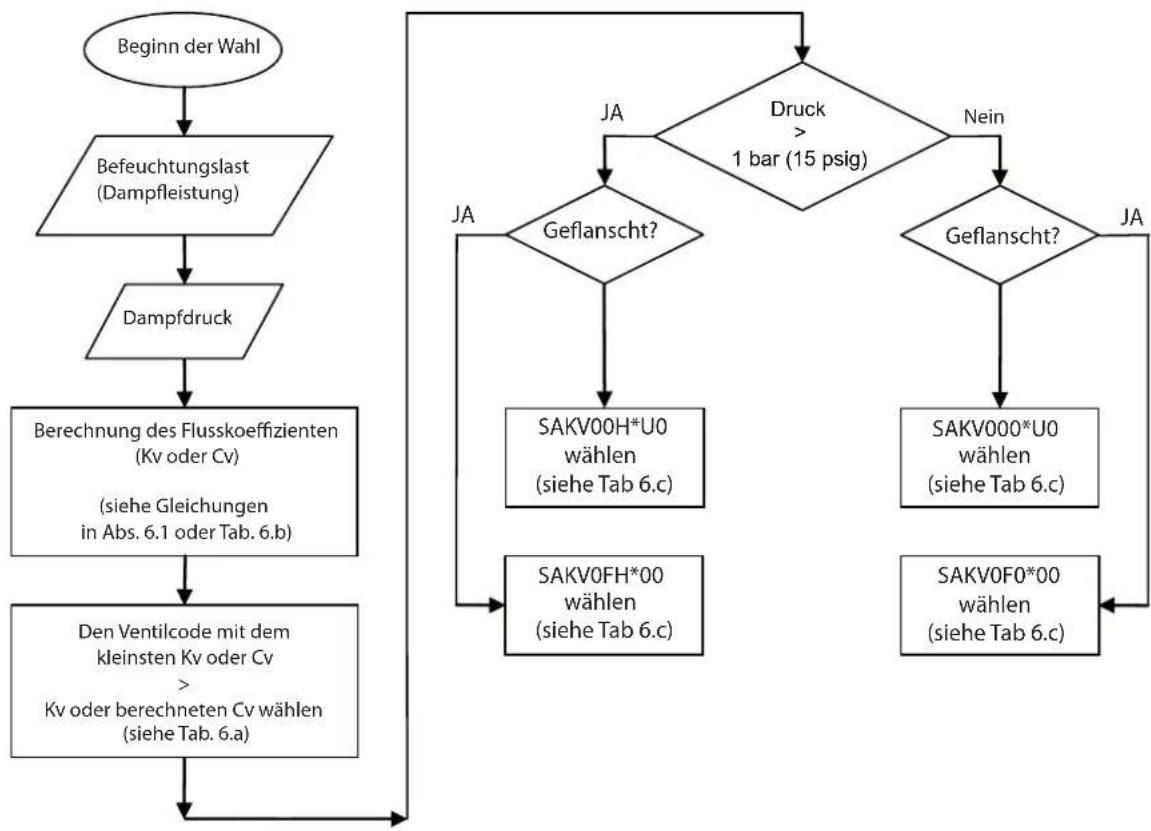

6. WAHL DES VENTIL-BAUSATZES UND STELLANTRIEBS 24

6.1 Ventildimensionierung und Flusskoeffizienten......25
6.2 Verfügbare Ventile und Merkmale 26
6.3 Stellantriebe und Anschlussbausätze....26

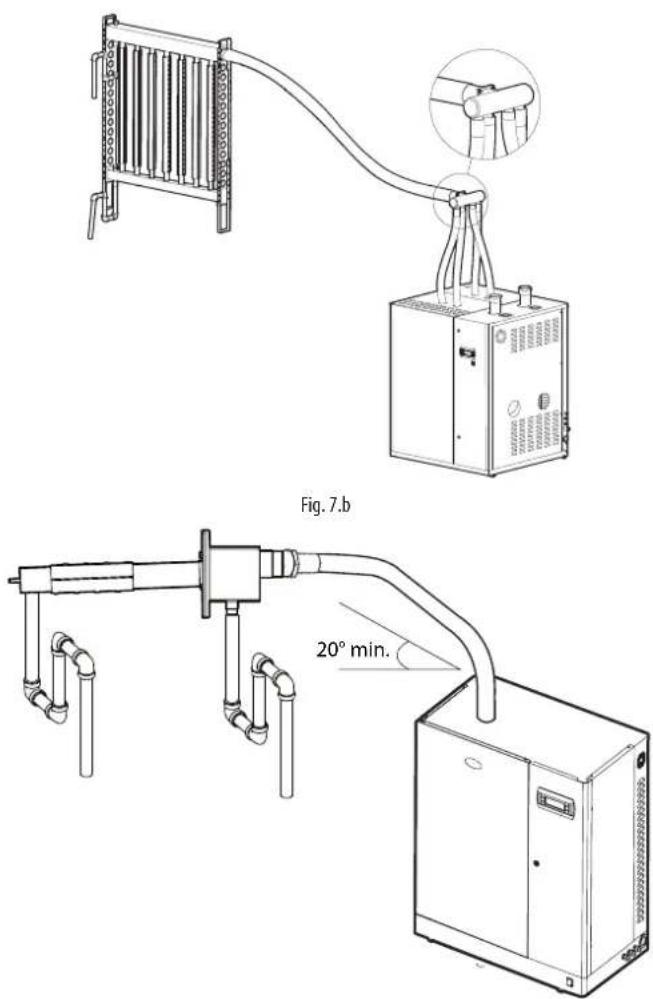

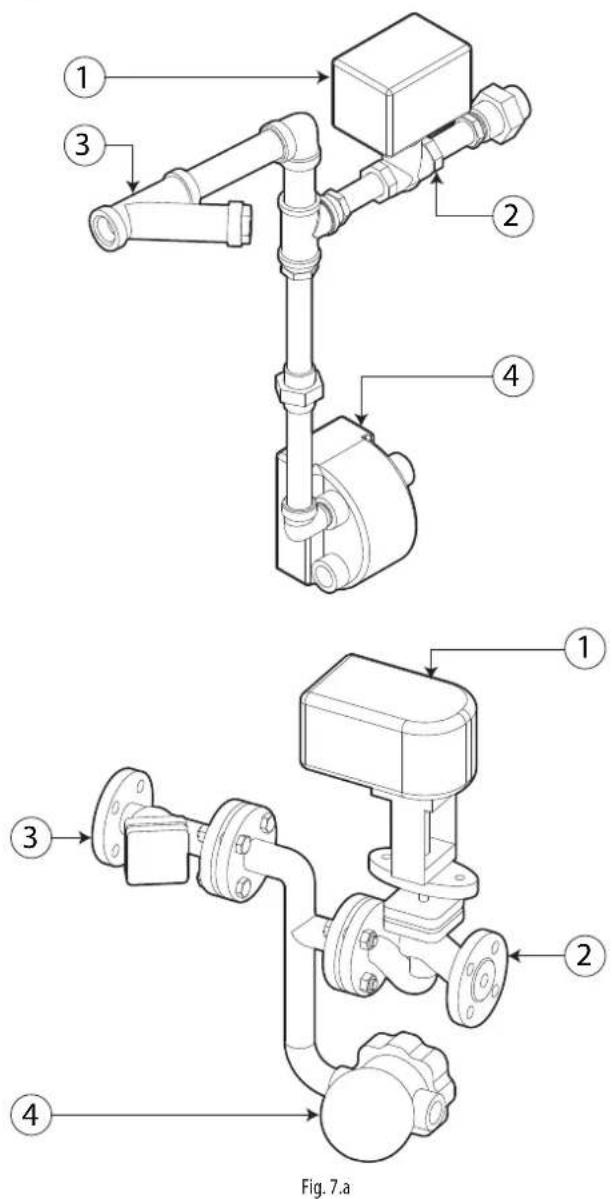

7. WAHL DES FILTER-, KONDENSATABSCHEIDER- UND KONDENSATABLEITER-BAUSATZES 27

8. OPTIONEN 32

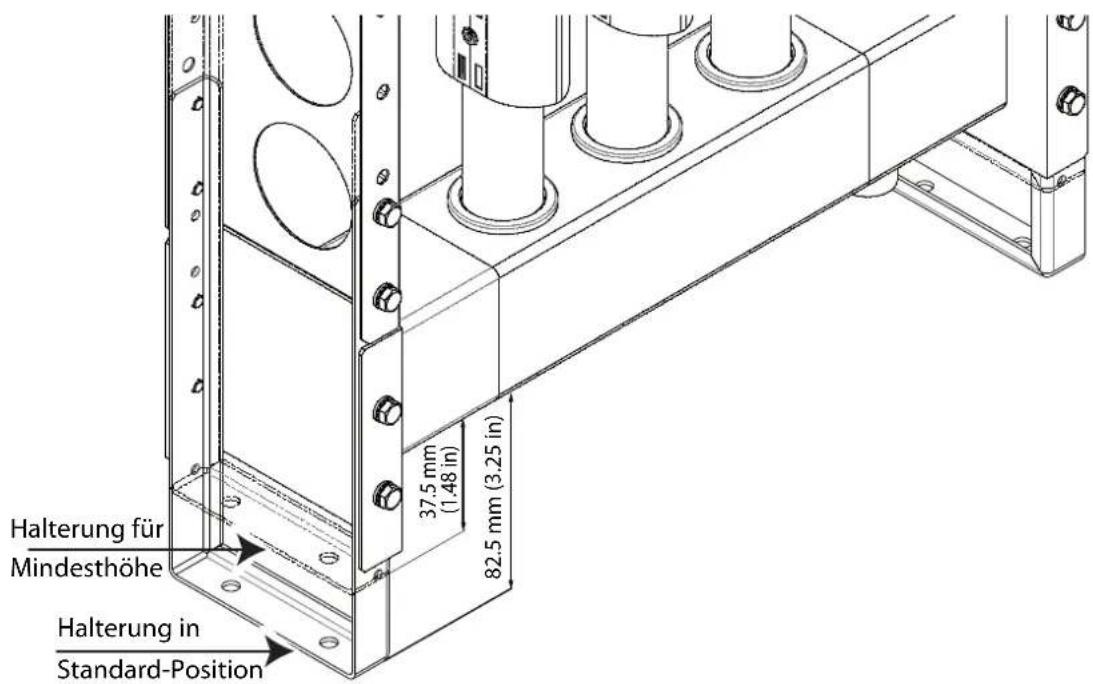

8.1 Bausatz für größeren Sockel (SAKS010000) 32

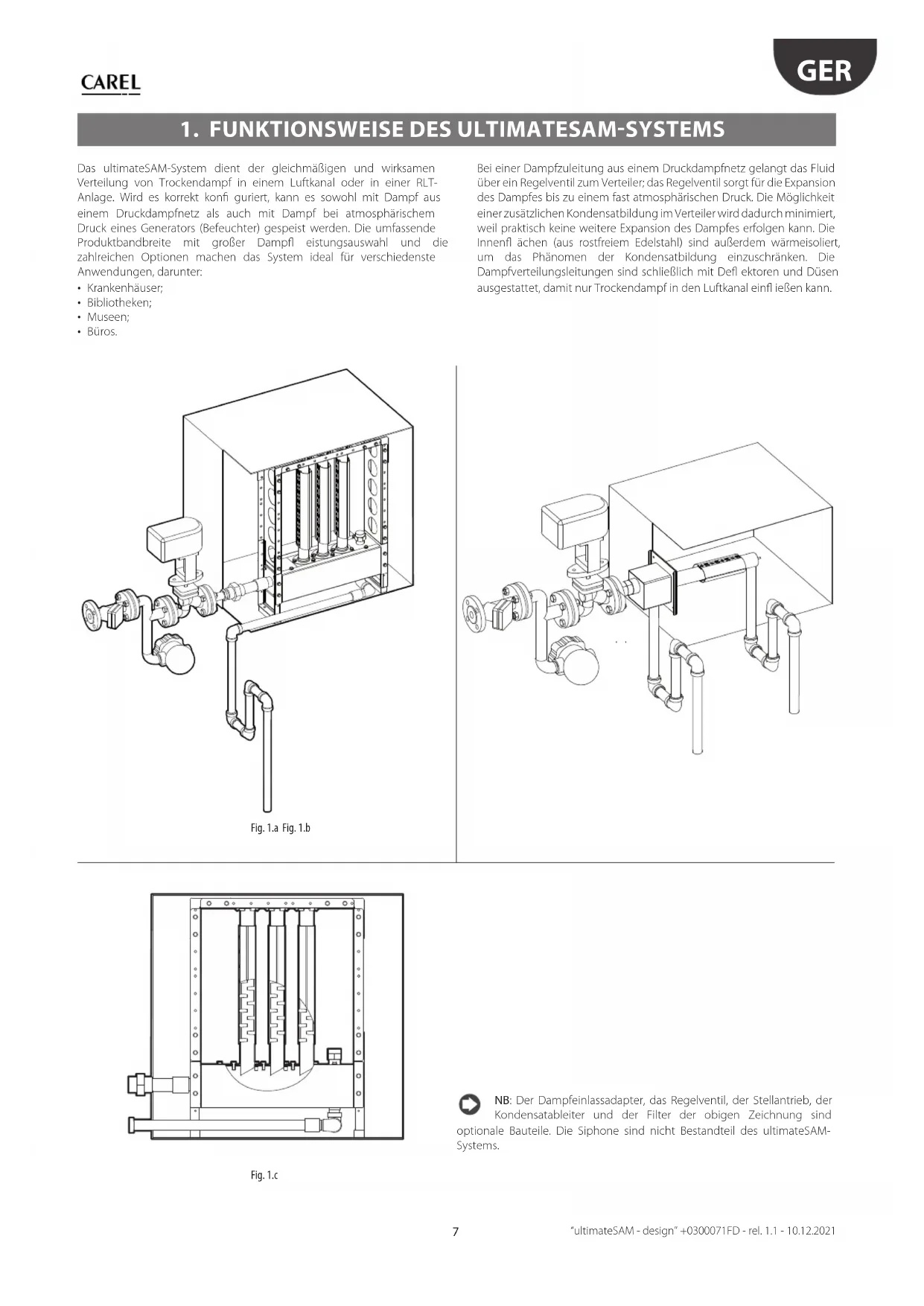

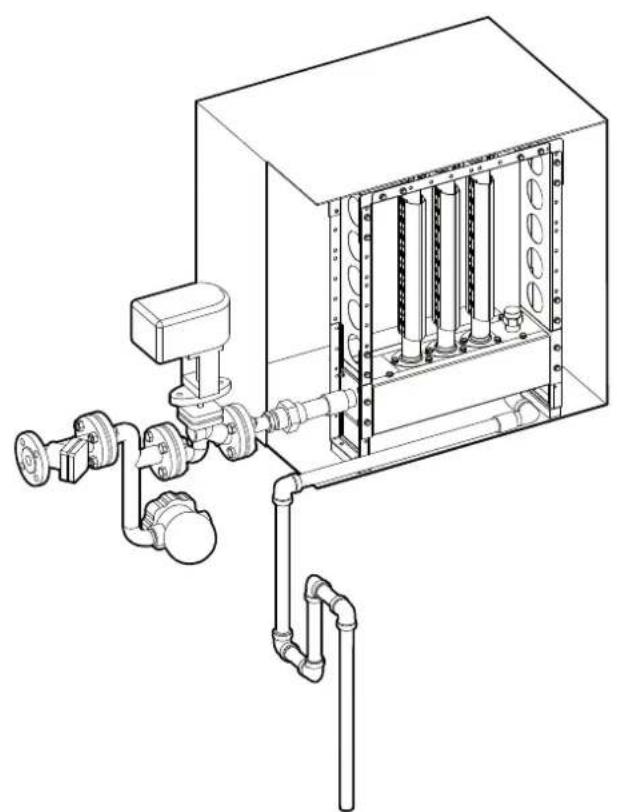

1. FUNKTIONSWEISE DES ULTIMATESAM-SYSTEMS

Das ultimateSAM-System dient der gleichmäßigen und wirksamen Verteilung von Trockendampf in einem Luftkanal oder in einer RLT-Anlage. Wird es korrekt konfi guriert, kann es sowohl mit Dampf aus einem Druckdampfnetz als auch mit Dampf bei atmosphärischem Druck eines Generators (Befeuchter) gespeist werden. Die umfassende Produktbandbreite mit großer Dampf eistungsauswahl und die zahlreichen Optionen machen das System ideal für verschiedene Anwendungen, darunter:

• Krankenhäuser;
• Bibliotheken;
• Museen;
  • Büros.

Bei einer Dampfzuleitung aus einem Druckdampfnetz gelangt das Fluid über ein Regelventil zum Verteiler; das Regelventil sorgt für die Expansion des Dampfes bis zu einem fast atmosphärischen Druck. Die Möglichkeit einer zusätzlichen Kondensatbildung im Verteiler wird dadurch minimiert, weil praktisch keine weitere Expansion des Dampfes erfolgen kann. Die Innenfl ächen (aus rostfreiem Edelstahl) sind außerdem wärmeisoliert, um das Phänomen der Kondensatbildung einzuschränken. Die Dampfverteilungsleitungen sind schließlich mit Defl ektoren und Düsen ausgestattet, damit nur Trockendampf in den Luftkanal einfließen kann.

NB: Der Dampfeinlassadapter, das Regelventil, der Stellantrieb, der Kondensatableiter und der Filter der obigen Zeichnung sind

optionale Bauteile. Die Siphone sind nicht Bestandteil des ultimateSAM-Systems.

2. MODELLE UND ABMESSUNGEN

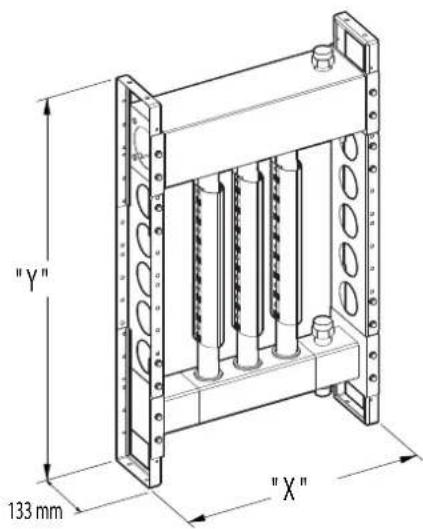

Ein ultimateSAM-Befeuchtungssystem (Fig. 1) besteht aus den folgenden Bauteilen:

• Dampfverteiler, bemessen für den Lufkanal / die RLT-Anlage auf der Grundlage der Befeuchtungslast
• Bauteile für die Druckdampff ührung wie: Stellantriebe, Ventile, Filter und Kondensatableiter (separat verkauft)
• Feuchteregler und/oder Sensor (separat verkauft)
• Sonstige eventuell angeforderte optionale Bauteile (separat verkauft)
  Das Verteiler-Wahlsystem ist in Tabelle 2 dargestellt. Siehe die anderen Abschnitte dieses Handbuchs für Details zu anderen Bauteilen wie Ventile und Kondensatableiter.

2.1 Modelle SAB* / SAT*

Fig. 1.a
Beispiel 1: Das Modell SABFESI300 ist ein ultimateSAM mit folgender Beschaff enheit:

• Dampfzuleitung von unten
• 1207 mm (47 3/4") Breite
• 1206 mm (47 ½") Höhe
- Lanzen mit 35 mm (1.38") Außendurchmesser und 152 mm (6") Abstand
- Isolierte Lanzen mit eingefügten Düsen
- Rahmen
- Werkseitig vollständig montierter Verteiler
• Kondensatablaufanschluss 3/4" Gas

Beispiel 2: Das Modell SATNMLI2U0 ist ein ultimateSAM mit folgender Beschaff enheit:

• Dampfzuleitung von oben
• 2423 mm (95 ½") Breite
• 2.422 mm (95 ½") Höhe
• Lanzen mit 45 mm (1.75) Außendurchmesser und 152 mm (6") Abstand
- Isolierte Lanzen mit eingefügten Düsen
- Rahmen
• Nicht vormontierter Verteiler
• Kondensatablaufanschluss 3/4" NPT Außengewinde

SA ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

1	Präfix
2	Art der Dampfzuleit.	B= Zuleitung von untenT= Zuleitung von oben
3	Breite	Code	Maßzahl "X" mm (in)	Anz. der Lanzen
				304 mm (12")Abstand	152 mm (6")Abstand	76 mm (3")Abstand
		A=	447 (17,75)		2	3
		B=	599 (23,75)	2	3	5
		C=	751 (29,75)		4	7
		D=	903 (35,75)	3	5	9
		F=	1055 (41,75)		6	11
		F=	1207 (47,75)	4	7	13
		G=	1359 (53,75)		8	15
		H=	1511 (59,50)	5	9	17
		I=	1663 (65,50)		10	19
		J=	1815 (71,50)	6	11	21
		K=	1967 (77,50)		12	23
		L=	2119 (83,50)	7	13	25
		M=	2271 (89,50)		14	27
		N=	2423 (95,50)	8	15	29
		O=	2575 (101,50)		16	31
		P=	2727 (107,50)	9	17	33
		Q=	2879 (113,50)		18	35
		R=	3031 (119,50)	10	19	37
		S=	340,1 (13,38)
		T=	442,1 (17,40)
		U=	544,1 (21,42)
		V=	646,1(25,43)
		W=	748,1 (29,45)

4	Höhe:	Code	Abmessungen "Y" mm (in)
			Zuleitung von unten	Zuleitung von oben
		A=	598 (23.75)	749 (29.50)
		B=	750 (29.75)	901 (35.50)
		C=	902 (35.75)	1053 (41.50)
		D=	1054 (41.50)	1205 (47.50)
		E=	1206 (47.50)	1357 (53.50)
		F=	1358 (53.50)	1509 (59.50)
		G=	1510 (59.50)	1661 (65.50)
		H	1662 (65.50)	1813 (71.50)
		I=	1814 (71.50)	1965 (77.50)
		J=	1966 (77.50)	2117 (83.50)
		K=	2118 (83.50)	2269 (89.50)
		L=	2270 (89.50)	2421 (95.50)
		M=	2422 (95.50)	2573 (101.50)
		N=	2574 (101.50)	2725 (107.50)
		O=	2726 (107.50)	2877 (113.50)
		P=	2878 (113.50)	3029 (119.50)
		Q=	3030 (119.50)	3181 (125.25)
		R=	289,3 (11,38) / 295,2(11,6) - se digit 9 = U
		S=	441,3 (17,37) / 447,2(17,6) - se digit 9 = U

5	Lanzen:	Code	Abstand mm (in)"	AD mm (in)
		S=	152 (6.00)	35 (1.50)
		L=	152 (6.00)	45 (1.75)
		H=	76 (3.00)	35 (1.50)
		M=	102 (4)	45 (1.75)
		A=	304 (12)	35 (1.50)
		B=	304 (0.18)	45 (0.18)

®

Isolierung:

I= Isolierte Lanzen mit DüsenN= Nicht isolierte Lanzen ohne DüsenA= Isol. Dampflanz. mit Düsen - USAM Small - Einlass 40 B= Isol. Dampflanz. mit Düsen - USAM Small - Einlass 1^ C= Isol. Dampflanz. mit Düsen - USAM Small - Einlass 1'NPT

7	Rahmen: 0= Ohne Rahmen, nicht montiert1= Ohne Rahmen, montiert2= Mit Rahmen, nicht montiert3= Mit Rahmen, montiert4= Mit Rahmen, montiert + Dampfeinl. 40 mm + Halterung für Befestig. in RLT-Anl. L = 125 mm5= Mit Rahmen, montiert + Dampfeinl. 80 mm + Halterung für Befestig. in RLT-Anl. L = 125 mm6= Mit Rahmen, montiert + Dampfeinl. 80 mm + Rohrbausatz2X1 + Halterung für Befestig. in RLT-Anl. L = 125 mm7= Mit Rahmen, montiert + Dampfeinl. 80 mm + Rohrbausatz4X1 + Halterung für Befestig. in RLT-Anl. L = 125 mmS= Erdbebenbausatz
8	Ablauf: U= 34 " Außengewinde NPT (nur für den amerikanischen Markt)0= 34 " Außengewinde GasHinweis: Die Modelle SABSRM*3*0, SABTRM*3*0, SABURM*3*0, SABVRM*3*0, SABWRM*3*0, SABSSM*3*0,SABTSM*3*0 führen den glatten Kondensatablauf /E10 mm auf den Einlassfl ansch.

9

NB:

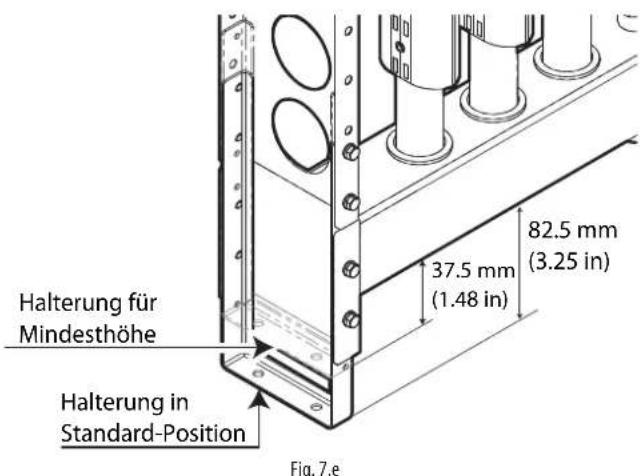

Die Höhe "Y" setzt voraus, dass sich die Halterungen in der Standard-Montageposition befinden; siehe Absatz 8.1 für weitere Montageoptionen. Die Tiefe ist für alle Modelle dieselbe: 133 mm (5¼"). Für das Gewicht des Verteilers und die Merkmale der anderen Bauteile wie die Dampfeinlassadapter oder die Kondensablaufsysteme siehe das Handbuch "Technische Spezifikationen".

NB: Einige Modelle/Versionen gelten nur für bestimmte Märkte und sind somit für andere nicht verfügbar. Für Informationen die Verfügbarkeit bitte das CAREL-Vertriebsnetz kontaktieren.

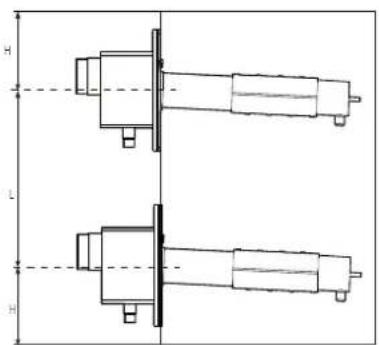

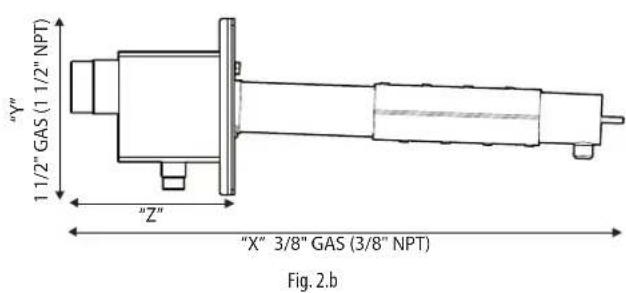

2.2 Abmessungen und Gewichte des Verteilers SA0 (single-pipe)

Das Wahlsystem für den Verteiler ist in Tabelle 2.c dargestellt. Die Tabelle gibt die Breiten (Maßzahl "X") und Höhen (Maßzahl "Y") an.

S	A	0	*	*	L	*	0	*	0
1	2	3	4	5	6	7	8	9	Tab. 2.b

1	P r ä fi x
2	T y p	0	Single-pipe (einzelne Lanze, doppelte Lanze)
3	Breite	Code	Maßzahl "X" [mm (in)]
		A A = 503 mm (19.7in)
		B	B = 655 mm (25.7in)
		C C = 807 mm (31.7in)
		D	D = 959 mm (37.7in)
		E	E = 1111 mm (43.7in)
		F	F = 1263 mm (49.7in)
		G	G = 1415 mm (55.7in)
		H	H = 1567 mm (61.7in)
		I	I = 1719 mm (67.7in)
		J	J = 1871 mm (73.7in)
		K	K = 2023 mm (79.7in)
		L	L = 2175 mm (85.7in)
		Z	Z = 427 mm (16.8in) für SAO****** SMAL
4	Wahl einzelne Lanze mm (in)	Code	Maßzahl "Y" [mm (in)]
		A A = einzelne Lanze 160 mm (6.3 in)
5	Lanzentyp (Durchmesser) mm (in)	L	L = 45 (1.75) AD
6	Isolierung	I	I = Isolierte Lanzen mit Düsen
7	Rahmen	O	O = Kein Rahmen, nicht montiert
8	Ablauf	U	U = 1⁄2" NPT Außengewinde
		O	O = 1⁄2" Gas Außengewinde

Tab. 2.c

Maßzahl "z" = 145 mm (5.7 in)

Beispiel 1: Das Modell SA0AALI000 ist ein ultimateSAM mit folgender Beschaff enheit:

• einzelne Lanze
  • Länge 503 mm (19.7")
  • einzelne Lanze, Höhe 160 mm (6.3")
  • Lanzendurchmesser 45 mm (1.75")
  • isolierte Lanze mit Düsen
  • Verteilerrohr-Ablauf ½" Gas Außengewinde

Beispiel 2: Das Modell SA0GALI0U0 ist ein ultimateSAM für den nordamerikanischen Markt mit folgender Beschaff enheit:

• einzelne Lanze
  • Länge 1415 mm (55,7")
  • einzelne Lanze, Höhe 160 mm (6.3")
  • Lanzendurchmesser 45 mm (1.75")
  • isolierte Lanze mit Düsen
  • Verteilerrohr-Ablauf ½" NPT Außengewinde

3. MERKMALE

Die Merkmale des ultimate SAM-Befeuchtungssystems liefern den Planern, Installateuren und Wartungstechnikern eine perfekte Lösung für jeden Luftkanalbefeuchtungsbedarf. Es folgen einige Besonderheiten des Systems:

• Genormte Abmessungen im 152-mm-Takt (6") sowohl in der Höhe als auch der Breite.
• Umfassende Größenauswahl für Luftkanäle von mindestens 500 mm x 600 mm (18" x 24") bis 3000 mm x 3000 mm (120" x 120").
• Umfassende Dampfl eistungsauswahl von 20 kg/h (44 lb/hr) bis über 1000 kg/h (2200 lb/hr) für jede Befeuchtungslast.
• Reduzierte Absorptionsstrecke, um die Kondensatbildung auf Bauteilen hinter dem Verteiler zu minimieren.
• Begrenzter Lufttemperaturanstieg im Lufkanal unter 2 °C.
• Konstruktion aus rostfreiem Edelstahl AISI 304 für eine lange Lebensdauer.
• Einfache und schnelle Montage mit normalem Werkzeug.
• Komplette Zubehör- und Optionsbandbreite für die Speisung mit Druckdampf oder, angeschlossen an Befeuchter, mit Dampf bei atmosphärischem Druck.

4. WAHL DES VERTEILERS

Bei der Dimensionierung eines Dampfverteilers sind für eine optimale Anwendung verschiedene Variablen zu berücksichtigen:

• Größe des Luftkanals
  • Befeuchtungslast
• Geometrie des Luftkanals und Anordnung der Bauteile (Ventilatoren, Wärmetauscher, Filter etc.)
• Absorptionsstrecke
• Art des zugeleiteten Dampfes (Druckdampf oder Dampf bei atmosphärischem Druck)

Die Fig. 4.a und 4.b stellen ein Flussdiagramm mit dem Wahlprozess des für die erforderliche Anwendung korrekten Verteilers dar.

- Allgemein sollte der mit dem Luftkanal kompatible größere Verteiler gewählt werden. Die Systemabmessungen sind in Tabelle 2.a angeführt.

NB:

1. Einen Raum von mindestens 25 mm (0.98") zwischen den Luftkanalwänden und den Verteileraußenflächen einberechnen.
2. Für die Modelle SAB* / SAT* sollte eine leichte Neigung des Verteilers vorgesehen werden, um den Kondensatablauf zu erleichtern. Eine Neigung von 1% (\~1 cm pro Meter) (1/8" pro Fuß) dürfte ausreichen.
3. Müssen weitere Systembauteile im Luftkanal montiert werden, ist der nötige Raum in Höhe und/oder Breite sicherzustellen (indem beispielsweise ein kleinerer Verteiler gewählt wird).

- Nach der Wahl der Größe muss der Verteiler so konfi guriert werden, dass seine Dampfl eistung über der geforderten Befeuchtungslast liegt. Die Dampfl eistungen sind in Tabelle 4.a und 4.b. aufgelistet.

- Nach der Wahl des Verteilers mit einer angemessenen Dampfl eistung sind weitere Faktoren zu berücksichtigen. Zum Beispiel:

- Absorptionsstrecke: Diese kann gemäß Angaben des Absatzes 4.3 festgelegt werden. Dabei ist der Raum hinter dem Verteiler zu bestimmen, der frei von jedem kritischen Luftkanalbauteil ist (siehe Absatz 4.2 für Informationen über die optimale Positionierung des Verteilers im Luftkanal für die Modelle SAB* / SAT*). Ist der Raum kleiner als die berechnete Absorptionsstrecke, die Konfi guration "H" wählen und die Prüfung mit dem neuen (niedrigeren) Wert der Absorptionsstrecke wiederholen.

• Gegendruck in den Dampfzuleitungsrohren (atmosphärische Befeuchter) und Kondensatablaufrohren: Siehe Absatz 4.4 für den vom gewählten Verteiler unter Projektbedingungen erzeugten Gegendruck. Sollte der Gegendruck höher als der für den Befeuchter oder für das Kondensatablaufrohr zulässige Höchstwert sein, bei Möglichkeit einen Verteiler mit einer höheren Höchstleistung wählen und die Prüfung mit dem neuen Gegendruckwert wiederholen, wobei der Verteiler mit reduzierter Leistung im Vergleich zu seiner Höchstleistung arbeiten wird.
• Druckverlust im Luftkanal: Gemäß Angaben des Absatzes 4.5 den Druckabfall vor und hinter dem Verteiler bestimmen. Diese Werte sind allgemein irrelevant; sollten sie aber kritisch für die Luftkanalsystemleistungen sein, muss Carel für mögliche Lösungen kontaktiert werden.
• Dampfverluste durch Kondensat: Gemäß Angaben des Absatzes 4.6 die Dampfverluste aufgrund der Kondensatbildung berechnen. Es könnte ein Verteiler mit höherer Leistung nötig sein.

Wahl des Verteilers, Modelle SAB* / SAT*

    N["Innenhöhe Luftkanal"] --> O["Den höchsten, mit den Luftkanalabmessungen kompatiblen Verteiler für die gewählte Konfiguration wählen"]
    O --> P["Freier Raum hinter dem Verteiler"]
    P --> Q["Die Absorptionsstrecke (Da) berechnen (siehe par 4.3)"]
    Q --> R{Freier Raum > DA}
    R -->|NEIN| S["Eine Konfiguration mit minderer Absorptionsstrecke, kompatibel mit dem freien Raum, wählen"]
    S --> T{Speisung über Befeuchter}
    T -->|NEIN| U["Eine Konfiguration mit minderer Absorptionsstrecke, kompatibel mit dem freien Raum, wählen"]
    U --> V["Max. zulässiger Gegendruck (siehe Abs. 4.4)"]
    V --> W["Gegendruck des Verteilers (siehe Abs. 4.4)"]
    W --> X{P_B > P_MAX}
    X --> Y["Eine Konfiguration mit minderem PB, kompatibel mit Pmax, wählen (siehe Abs. 4.4)"]
    Y --> Z{Dampfleistung > 2* Befeuchtungslast (H)?}
    Z -->|JA| AA["Die Breite reduzieren, bis Dampfleistung <2* Last (H)"]
    Z -->|NEIN| AB["Wahl abgeschlossen"]

Fig. 4.a

NB: Richtfluss für die Wahl des ultimateSAM-Produktcodes, nur in der Vorplanungsphase zu verwenden. Für die Wahl des endgültigen Codes bitte Carel kontaktieren.

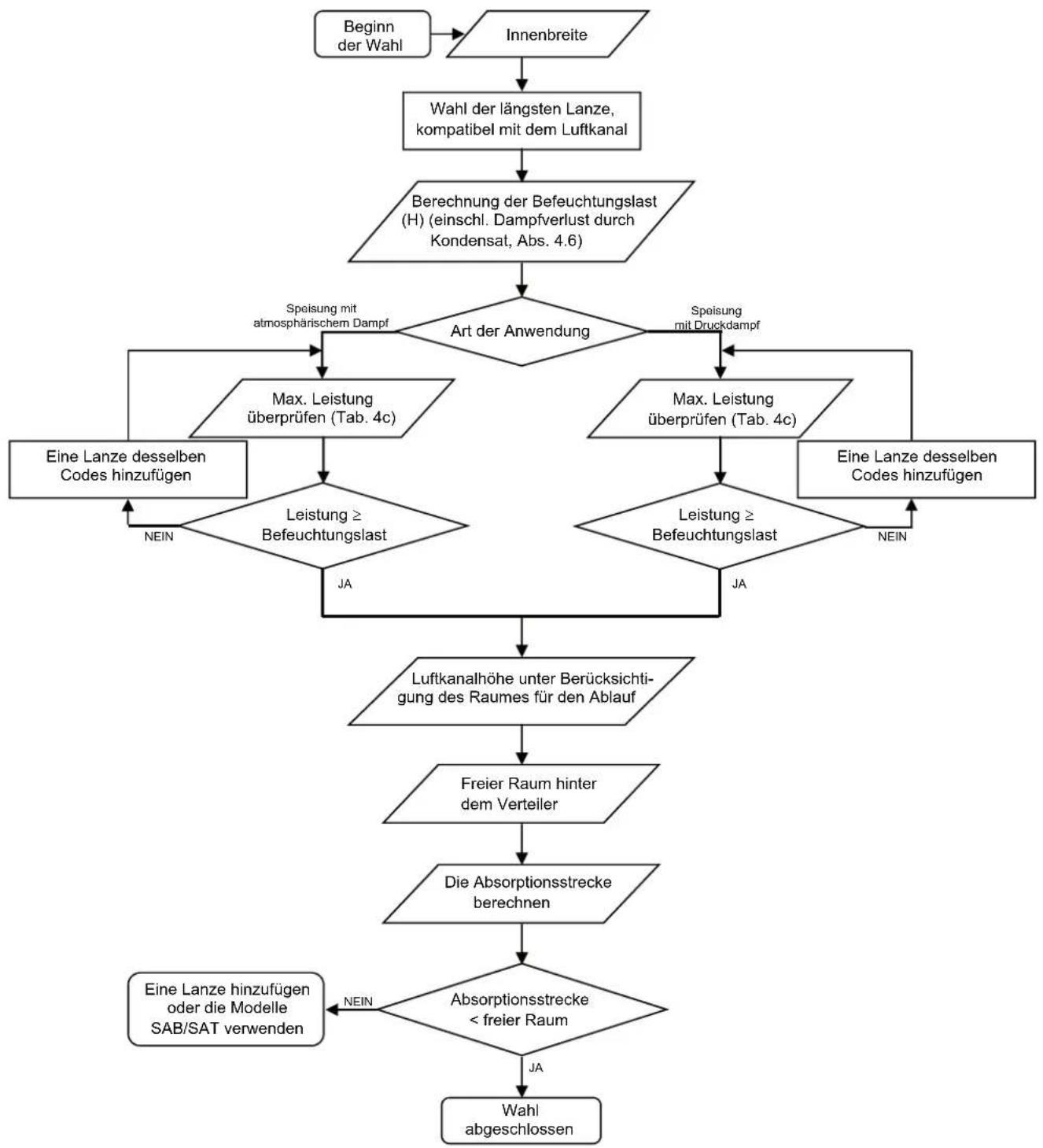

Wahl des Verteilers, Modelle SA0*

Fig. 4.b

Beispiele einiger typischen Anwendungen

Breite Luftkanal mm (in)	Höhe Luftkanal mm (in)	Dahinterliegender freier Raum (in)	Luftdurchfl uss (m3/h) (cfm)	Befeuchtungslast kg/h (lb/h)	Art der Spei-sung	Installations-code	Anz. Lan-zen	Absorptionsstre-cke (mm) (in)	Temperatur-anstieg °C(°F)	Kondensat kg/h (lb/h)
350 (13.77) 600	(23.62) 900 (35.43)	2000 (1177) 4 (8.8) atm. Dampf SA	OBALI0*0 1 815	(32.1) 1.68 (35) 1.8	(3.9)
450 (17.71) 900	(35.43) 700 (27.55)	4300 (2531) 8.6	SADALI0*0 1 5	60 (22) 0.84 (33.5)	1.9 (4.1)
865 (34.05)	1250 (49.21)	1000 (39.37)	11000 (6474)	22.1(48.7)	Druckdampf	SALCALI0*0	1	789 (31)	0.32 (32.5)	1.8 (3.9)
1000 (39.37)	1500 (59.05)	1000 (39.37)	15000 (8829)	30 (66.1)	atm. Dampf	SALHALI0*0	2	562 (22.1)	0.33 (32.6)	2.6 (5.7)
2300 (90.55)	1800 (70.86)	800 (31.49)	40000 (23543)	80.4 (177.2)	Druckdampf	SALJALI0*0	2	719 (28.3)	0.13 (32.2)	2.8 (6.1)
2300 (90.55)	1800 (70.86)	800 (31.49)	40000 (23543)	80.4 (177.2)	atm. Dampf	SALJALI0*0	2	567 (22.3)	0.13 (32.2)	2.8 (6.1)
1800 (70.86)	2200 (86.61)	800 (31.49)	40000 (23543)	80.4 (177.2)	Druckdampf	SALLALI0*0	2	684 (26.9)	0.14 (32.2)	3.1 (6.8)
2300 (90.55)	2450 (96.45)	900 (35.43)	42580 (25061)	85.6 (188.7)	atm. Dampf	SATAKL12*0	2	746 (29.3)	0.14 (32.2)	3.2 (7.1)
2000 (78.74)	3000 (118.11)	1800 (70.86)	70000 (41200)	140.7 (310.2)	Druckdampf	SALKALI0*0	2	783 (30.8)	0.08 (32.1)	3 (6.6)
3500 (137.79)	4000 (157.48)	700 (27.55)	150000 (88287)	301.4 (664.5)	Druckdampf	SATFKL12*0	7	616 (24.2)	0.1 (32.1)	7.7 (16.9)

Tab. 4.a

4.1 Dampfl eistung

Nach der Wahl der der Luftkanalgröße am nächsten liegenden Breite des Verteilers muss die Dampfl eistung des Verteilers mit der von der Anwendung verlangten Befeuchtungslast verglichen werden. Für eine gegebene Verteilerbreite hängt seine Leistung von der Konfi guration der folgenden Bauteile ab:

• Art der Dampfzuleitung von oben oder unten
• Lanzendurchmesser
• Anzahl und Art der Lanzen:

- isoliert, mit Düsen;

- nicht isoliert, ohne Düsen.

- Lanzenlänge (sowohl in den Modellen SAB*/SAT* als auch SA0).

4.1.1 Dampfl eistung, Versionen SAB\* / SAT\*

Die Dampfl eistungen sind für jede Konfi guration mit isolierten Lanzen in 4.a angegeben (für die nicht isolierten Lanzen siehe Absatz 4.8.).

NB: Diese Leistungen beziehen sich auf mit Druckdampf gespeiste Verteiler. Erfolgt die Zuleitung über einen

atmosphärischen Befeuchter, könnten diese Werte reduziert werden müssen. Das kann auf die Notwenigkeit zurückzuführen sein, den vom Verteiler erzeugten Gegendruck zu begrenzen, sollte dieser höher sein als der maximale, vom Befeuchter tragbare Gegendruck. Siehe Absatz 4.4.

Nach der Wahl der gewünschten Länge die Tabelle 4.a für die Festlegung der effizientesten Konfi guration verwenden (Konfi guration mit der geringsten Anzahl von Lanzen), deren Leistung höher oder gleich der verlangten Befeuchtungslast ist. Weitere Kriterien (bspw. Absorptionsstrecke, Gegendruck etc.) könnten die Wahl einer anderen Konfi guration erfordern.

NB: Übersteigt die Leistung des gewählten Verteilers das Doppelte der geforderten Befeuchtungslast, sollte die Breite des Verteilers selbst reduziert werden (= Anzahl der Lanzen).

Dampfl eistungen für isolierte Lanzen kg/h (lb/hr)

Zuleitung		Von unten Von oben						Gesamt-breite (in)	Anz. der Lanzen
Art der Konfi guration		"S"35mm(1.38") AD152mm(6") Abst.	"L"45mm(1.75") AD152mm(6") Abst.	"H"35mm(1.38") AD76mm(3") Abst.	"S"35mm(1.38") AD152mm(6") Abst.	"L"45mm(1.75") AD152mm(6") Abst.	"H"35mm(1.38") AD76mm(3") Abst.		"S" "L" "H"
Breiten-code	A	20 (44)	33 (73)	30 (66)	60 (132)	100 (220)	90 (198)	447 (18)	2	3
	B	30 (66)	50 (110)	50 (110)	90 (198)	150 (330)	150 (330)	599 (24)	3	5
	C	40 (88)	67 (147)	70 (154)	120 (264)	200 (440)	210 (462)	751 (30)	4	7
	D	50 (110)	83 (183)	90 (198)	150 (330)	250 (550)	270 (594)	903 (36)	5	9
	E	60 (132)	100 (220)	110 (242)	180 (396)	300 (660)	330 (726)	1055 (42)	6	11
	F	70 (154)	117 (257)	130 (286)	210 (462)	350 (770)	390 (858)	1207 (48)	7	13
	G	80 (176)	133 (293)	150 (330)	240 (528)	400 (880)	450 (990)	1359 (54)	8	15
	H	90 (198)	150 (330)	170 (374)	270 (594)	450 (990)	510 (1122)	1511 (60)	9	17
	I	100 (220)	167 (367)	190 (418)	300 (660)	500 (1100)	570 (1254)	1663 (66)	10	19
	J	110 (242)	183 (403)	210 (462)	330 (726)	550 (1210)	630 (1386)	1815 (72)	11	21
	K	120 (264)	200 (440)	230 (506)	360 (792)	600 (1320)	690 (1518)	1967 (78)	12	23
	L	130 (286)	217 (477)	250 (550)	390 (858)	650 (1430)	750 (1650)	2119 (84)	13	25
	M	140 (308)	233 (513)	270 (594)	420 (924)	700 (1540)	810 (1782)	2271 (90)	14	27
	N	150 (330)	250 (550)	290 (638)	450 (990)	750 (1650)	870 (1914)	2423 (96)	15	29
	O	160 (352)	267 (587)	310 (682)	480 (1056)	800 (1760)	930 (2046)	2575 (102)	16	31
	P	170 (374)	283 (623)	330 (726)	510 (1122)	850 (1870)	990 (2178)	2727 (108)	17	33
	Q	180 (396)	300 (660)	350 (770)	540 (1188)	900 (1980)	1050 (2310)	2879 (114)	18	35
	R	190 (418)	317 (697)	370 (814)	570 (1254)	950 (2090)	1110 (2442)	3031 (120)	19	37

Tab. 4.b
Legende: AD = Außendurchmesser; Abst.: Abstand.

Das Flussdiagramm in Fig. 4.a stellt den kompletten Verteiler-Wahlprozess, ausgehend von den Projektdaten, dar. Dieser Prozess wird in den beiden nachstehenden Beispielen zusätzlich erläutert.

Dampfkapazität UltimateSAM small isolierte Lanzen kg/h (lb/h)

Code	USAM Breite mm (inch)	USAM Höhen mm (inch)	Anz. der Lanzen	maximale Kapazität kg/h (lb/hr)
SABSRM%300	290 (11.4)	290 (11.4)	2	15 (33)
SABSSM%300	290 (11.4)	442 (17.4)	2	30 (66)
SABTRM%300	392 (15.4)	290 (11.4)	3	22.5 (50)
SABTSM%300	392 (15.4)	442 (17.4)	3	45 (99)
SABURM%300	494 (19.4)	290 (11.4)	4	30 (66)
SABVRM%300	596 (23.4)	290 (11.4)	5	37.5 (83)
SABWRM%300	698 (27.4)	290 (11.4)	6	45 (99)

Tab. 4.c

Beispiel 1: Hypothetische Anwendung mit den folgenden Bedingungen:

• Innenabmessungen des Luftkanals:
• 1200 mm (47.2") Breite
• 800 mm (31.5") Höhe
  • isolierte Lanzen mit Düsen
• kein Hindernis im Luftkanal dahinter
  • geforderte Befeuchtungslast
• Zuleitung über atmosphärischen Befeuchter (UE090X****)

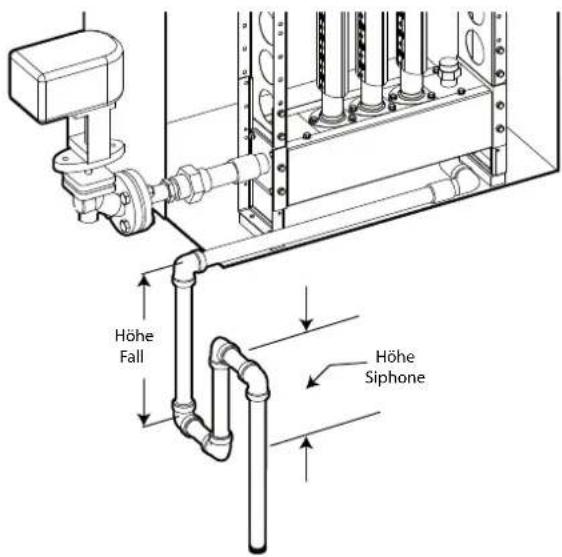

• Kondensatablaufsiphon außerhalb des Luftkanals, wie in Fig. 1 dargestellt

• Ausgehend von der Innenbreite des Luftkanals von 1200 mm (47.2") und den Daten in Tabelle 2 stellt der Breitencode "E" (1055 mm) (42") die optimale Wahl dar (bei Bedarf kann der Verteiler zur Erleichterung der Kondensatableitung geneigt werden).

• Aus Tabelle 4.a erhält man für eine Befeuchtungslast von 90 kg/h (198lb/h) die folgende mögliche Konfi guration:

- Dampfzuleitung von unten, Konfiguration "L"

- Nennleistung max. 100 kg/h (Konfiguration, die eine mindere Anzahl von Lanzen als "H" verwendet).

1. Ausgehend von der Innenhöhe des Luftkanals von 800 mm (31.5") und den Daten in Tabelle 2 stellt der Höhencode "B" (750 mm (29.5") die optimale Wahl dar. Damit steht ein angemessener Raum zwischen dem Verteiler und der oberen Luftkanalwand zur Verfügung.

2. Da im Luftkanal keine relevanten, dahinter liegenden Hindernisse vorhanden sind wie Ventilatoren, Kühlregister oder Biegungen, ist die Absorptionsstrecke kein unbedingt kritischer Projektfaktor für die Anwendung.

3. Der Verteiler wird über einen Befeuchter gespeist, was eine Prüfung des maximalen Gegendrucks im Dampfzuleitungsrohr mit sich bringt.

NB: Wichtig ist auch, (1) den Druckverlust des Einlassadapters und (2) den Druckverlust über die Anschlussleitung zwischen Befeuchter und Verteiler zu überprüfen. Dabei muss sichergestellt werden, dass der Gesamtgegendruck nicht den für den Befeuchter maximal zulässigen Wert überschreitet. Siehe Absatz 4.4 für weitere Details.

Aufgrund der gegebenen Befeuchtungslast von 90 kg/h (198lb/h) entspricht der Gegendruck 880 Pa (0.13Psi) einschließlich der Druckverluste des Einlassadapters und der Leitung (siehe Absatz. 4.4 für die kompletten Berechnungen). Berücksichtigt man auch, dass der statische Druck im Luftkanal (auf der Höhe des Verteilers) unter 1000 Pa (0.15Psi) beträgt, ist der Gesamtgegendruck niedriger als der am Auslass zulässige Höchstwert (PMAX=2000 Pa) (0.29Psi).

- Code für dieses Beispiel: SABEBLI300 (in der Annahme eines isolierten Verteilers mit Rahmen, werkseitig vormontiert).

Beispiel 2: Hypothetische Anwendung mit den folgenden Bedingungen:

- Innenabmessungen des Luftkanals:

- 3000 mm (118") Breite

- 3000 mm (118") Höhe

• isolierte Lanzen mit Düsen

• Ventilator hinter dem Verteiler, der den freien Raum auf 700 mm (27.6") begrenzt
  • relative Feuchte hinter dem Verteiler (RHa): 82%
  • relative Feuchte vor dem Verteiler (RHb): 10% @ 15°C (59°F)
  • Befeuchtungslast: 750 kg/h (1654lb/h)
• Speisung aus Druckdampfnetz
• Regelventil außerhalb des Luftkanals wie in Fig. 1

• Kondensatablaufsiphon außerhalb des Luftkanals, wie in Fig. 1 dargestellt

• Ausgehend von der Innenbreite des Luftkanals von 3000 mm (118") und den Daten in Tabelle 2 stellt der Breitencode "Q" (2879 mm) (113") die optimale Wahl dar. Er ermöglicht einen freien Raum von \~60 mm (\~2½") an beiden Seiten des Verteilers.

• Aus Tabelle 4.a ergibt sich für eine Befeuchtungslast von 750 kg/h die folgende mögliche Konfi quration:

- Dampfzuleitung von oben, Konfiguration "L"

- Nennleistung max. 900 kg/h (1984lb/h) (Konfi guration, die eine mindere Anzahl von Lanzen als "H" verwendet).

1. Ausgehend von der Innenhöhe des Luftkanals von 3000 mm (118") und von der Notwendigkeit der Dampfzuleitung von oben stellt der Höhencode "O" (2877 mm) (113") die optimale Wahl dar.
2. Aufgrund der Begrenzung des dahinter liegenden freien Raums auf 700 mm (27.6") muss die Konfi guration von "L" in "H" umgeändert werden, weil die Absorptionsstrecke der Konfi guration "L" höher als der Projektgrenzwert ist (siehe Beispiel im Absatz 4.3).

- Code für dieses Beispiel: SATQOHI200 (in der Annahme eines isolierten Verteilers mit Rahmen, zu montieren).

4.1.2 Dampfl eistung, Version SA0*

Code Länge mm (in)		Max. Dampfl eistung bei atmosphärischem Druck (SAO zugeleitet von Dampfbefeuchter) kg/h (lb/h)	Max. Dampfl eistung bei Druckdampf (0-4 bar, 0-58 psi) kg/h (lb/h)	Min. Luftkanalbreite mm (in)
SAOALIO*0 358	(14.1) 20 (44) 20 (44)	383 (15.1)
SAOBALIO*0	510 (20.1) 20 (44) 30 (66)	535 (21.1)
SAOCALIO*0	662 (26.1)	50 (110)	50 (110)	687 (27.0)
SAODALIO*0	814 (32.0)	50 (110)	60 (132)	839 (33.0)
SAOEALIO*0	966 (38.0)	50 (110)	70 (154)	991 (39.0)
SAOFALIO*0	1118 (44.0)	50 (110)	80 (176)	1143 (45.0)
SAOGALIO*0	1270 (50.0)	50 (110)	90 (198)	1295 (51.0)
SACHALIO*0	1422 (56.0)	50 (110)	100 (220)	1447 (57.0)
SAOIALIO*0	1574 (62.0)	50 (110)	110 (242)	1599 (63.0)
SAOJALIO*0	1726 (68.0)	50 (110)	120 (264)	1751 (68.9)
SAOKALIO*0	1878 (73.9)	50 (110)	130 (286)	1903 (74.9)
SAOLALIO*0	2030 (79.9)	50 (110)	140 (308)	2055 (80.9)

Tab. 4.d

Beispiel 1: Anwendung mit den folgenden Bedingungen:

- Innenabmessungen des Luftkanals:

- Breite 1200 mm (47.2")

Höhe 800 mm (31.5")

• kein Hindernis im Luftkanal dahinter
  • geforderte Befeuchtungslast 35 kg/hr (77 lb/h)
• Speisung über atmosphärischen Befeuchter (UE035X****)

• Kondensatablaufsiphon außerhalb des Luftkanals, wie in Fig. 1 dargestellt

• Ausgehend von der Innenbreite des Luftkanals von 1200 mm (47.2") und den Daten in Tabelle C stellt der Breitencode "F" (1118 mm [44]) die optimale Wahl dar.

• In der Tabelle 4.b kann überprüft werden, ob das Modell SA0 mit Längencode "F" eine maximale Leistung bei atmosphärischem Dampf von 35 kg/hr (77 lb/h) hat.
• Da im Luftkanal keine relevanten, dahinter liegenden Hindernisse vorhanden sind wie Ventilatoren, Kühlregister oder Biegungen, ist die Absorptionsstrecke kein unbedingt kritischer Projektfaktor für die Anwendung.
• Der Verteiler wird anhand eines Befeuchters gespeist, was eine Prüfung des maximalen Gegendrucks in der Dampfzuleitung mit sich bringt.

Code für dieses Beispiel: SAOFALIO*0.

Beispiel 2: Anwendung mit den folgenden Bedingungen:

• Breite Luftkanal 1000 mm (39.4")
• Höhe Luftkanal 500 mm (19.7")
- Ventilator hinter dem Verteiler, der den freien Raum auf 900 mm (35.4") begrenzt
• relative Feuchte hinter dem Verteiler (RHa): 80 %
• relative Feuchte vor dem Verteiler (RHb): 55 % @ 25°C [77°F]
• Befeuchtungslast: 62,6 kg/hr (138 lb/h)
- Speisung aus Druckdampfnetz;
- Regelventil außerhalb des Luftkanals wie in Fig. 1
- Kondensatablaufsiphon außerhalb des Luftkanals, wie in Fig. 1 dargestellt

1. Ausgehend von der Innenbreite des Luftkanals von 1000 mm (39.4") und den Daten in Tabelle 4.b stellt der Breitencode "E" (966 mm [38]) die optimale Wahl dar.
2. Aus der Tabelle 4.b ergibt sich für diese Lanzenlänge eine Befeuchtungslast von 70 kg/h (154 lb/h).
3. Aufgrund der Begrenzung des dahinter liegenden freien Raums auf 900 mm (35.4") muss die Absorptionsstrecke berechnet werden (siehe Abs. 4.3), die knapp über 600 mm (23.6") liegt.

Code für dieses Beispiel: SA0EAL10*0.

4.2 Positionierung des Verteilers

Die korrekte Positionierung des ultimateSAM-Befeuchtungssystems und dessen Steuerungs- und Regelbauteile im Luftkanal ist sehr wichtig. Die meisten Probleme der Dampfabsorption sind auf eine falsche Positionierung zurückzuführen. Einige mögliche Lösungen (A-G) sind in Fig. 4.c dargestellt. Für weitere Unterstützung bitte Carel kontaktieren.

Positionierung:

A. OPTIMAL: Ausreichend entfernt vom Ventilator, um Turbulenzen zu vermeiden. Eine angemessene freie Absorptionsstrecke beibehalten.
B. GUT: Unter der Bedingung, dass ein ausreichender Abstand zwischen dem Verteiler und dem Ventilator für eine korrekte Verdampfung gegeben ist.
C. AKZEPTABEL: Unter der Bedingung, dass ein ausreichender Abstand zwischen dem Verteiler und dem Kühlregister für eine korrekte Verdampfung gegeben ist (insbesondere im Fall von elektrischen Registern).
D. GERING: Akzeptabel nur, wenn das Kühlregister während der Befeuchtung inaktiv ist. Ist das Kühlregister aktiv, könnte dies einen unerwünschten Entfeuchtungseff ekt bewirken.
E. GERING: Wie C und D; zudem könnte die Luft sehr kalt sein, mit folglicher Erhöhung der Absorptionsstrecke oder Kondensatbildung.
F. GERING: Wie C, D & E; außerdem könnten die Filter nass werden und somit die Bedingungen für eine gefährliche Bakterienproliferation schaff en.
G. GERING: Funktioniert nur, wenn das System zu 100% mit Luftumwälzung arbeitet.

4.3 Absorptionsstrecke

Die Absorptionsstrecke (Da) ist der Abstand hinter dem Dampfverteiler, über den hinaus die eventuellen Oberfl ächen aufgrund einer Kondensatbildung nicht benässt werden. Eine mäßige Absorptionsstrecke lässt ein kompakteres Layout der RLT-Anlagen zu.

Die Absorptionsstrecke wird von diversen Faktoren beeinfl usst, die von der jeweiligen Anwendung abhängen. Dazu gehören:

• die Luftbedingungen davor (Temperatur und Feuchte), Niedrige Temperaturen erhöhen die Absorptionsstrecke;
• die gewünschten Bedingungen dahinter (Temperatur und Feuchte). Eine relative Feuchte über 90% führt zu einem beträchtlichen Anstieg der Absorptionsstrecke.

Damit diese Faktoren berücksichtigt werden können und die nötige Flexibilität in der Planung der RLT-Anlage gegeben ist, kann das ultimateSAM-System so konfi guriert werden, dass verschiedene Absorptionsstrecken erzielt werden.

Für eine bestimme Anwendung wird dies wie folgt bestimmt:

1. Es wird das Sättigungsverhältnis (SR) berechnet:

$$ \mathrm{SR} = \frac {\left(\mathrm{RH} _ {\mathrm{a}} - \mathrm{RH} _ {\mathrm{b}}\right)}{\left(1 0 0 - \mathrm{RH} _ {\mathrm{b}}\right)} $$

RHa: relative Feuchte hinter dem Verteiler RHb: relative Feuchte vor dem Verteiler

1. Mit dem erhaltenen Wert, ist es möglich zu bestimmen, die Absorption (Da)-Bezug Grafi ken Abb.. 4.d und 4.e oder 4.a
2. Es wird die Konfi guration gewählt, die eine mindere Absorptionsstrecke hat als die Anwendung verlangt.

Beispiel SAB* / SAT*: Anwendung mit den folgenden Bedingungen:

Verteiler SATQOLI200, Dampfzuleitung von oben, Konfi guration "L" (siehe Beispiel 2, Absatz 4.1)

• Relative Feuchte vor dem Verteiler: RHb=10% @ 15°C (59°F)
• Relative Feuchte hinter dem Verteiler: RHa=82%
1. Es wird das Sättigungsverhältnis SR berechnet:

$$ \mathrm{SR} = \frac {(8 2 - 1 0)}{(1 0 0 - 1 0)} = 0. 8 $$

1. Aus Fig. 4.d wird für den Lanzenabstand von 152 mm (6") eine Absorptionsstrecke von 759 mm (30") für den gewählten Verteiler festgelegt.

NB: Sollte diese Länge höher als der Projektgrenzwert sein, kann die Konfi guration "H" in Erwägung gezogen werden, die bei den Bedingungen eine Absorptionsstrecke von 600 mm (24") hat.

Beispiel SA0: Anwendung mit einem Verteiler SAOFALIO*0:

• relative Feuchte vor dem Verteiler RHb: 24 %@25°C [77°F]
- relative Feuchte hinter dem Verteiler RHa: 80 %; es wird das Verhältnis SR berechnet:

$$ \mathrm{SR} = \frac {(5 0 - 2 4)}{(1 0 0 - 2 4)} = 0. 3 4 $$

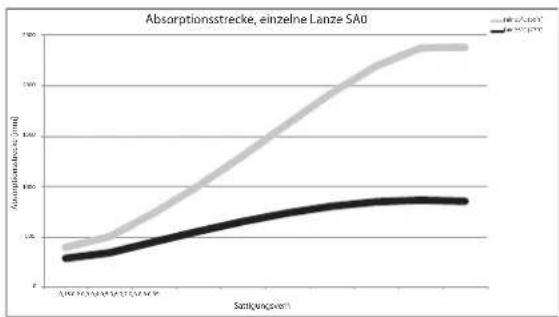

Aus Fig. 4.f für die einzelne Lanze ergibt sich eine Absorptionsstrecke von rund 400 mm [16 ^a ].

Fig. 4.d

Fig. 4.e

Um die Absorption Abstand der Lanze einzigen SA0 Berechnung wurde die Formel Gundacker akzeptiert.

Zum Beispiel: der Trend der Absorption Abstand für einen Speer in SAOLALI000 Außentemperatur Bedingungen von 0 °C (32 °F) und die Luftgeschwindigkeit innerhalb des UTA gleich 2,97 m/s (585fpm).

Fig. 4.f

4.4 Wirkungen des Gegendrucks auf die atmosphärischen Befeuchter

Der vom ultimateSAM-Verteiler erzeugte Gegendruck (PB) kann für den Betrieb eines Befeuchters schädlich sein. Betrachten wir zum Beispiel die maximal zulässigen Gegendrücke am Dampfauslass der Carel-Befeuchter:

• UEX: 1300-2000 Pa (5-8 in H₂O), je nach Modell
• UG: 2000 Pa (8 in H₂O)
  • UR: 1500-2000 Pa (6-8 in H₂O), je nach Modell

NB: Auch das Kondensatablaufrohr wird vom Gegendruck beeinfl usst. Siehe 7.3 für weitere Informationen.

Diese Faktoren können die Wahl des Verteilers beeinflussen (siehe Fig. 4.a). Ist der Gegendruck des gewählten Verteilers höher als der von der Dampfquelle zulässige Wert, sollte die Wahl neu erfolgen, um den Gegendruckwert zu vermindern.

Der Gesamtgegendruck eines ultimateSAM-Verteilungssystems kann als die Summe dreier Komponenten betrachtet werden:

• P_e : der vom Verteiler selbst erzeugte Gegendruck (siehe Tab. 4.c.d.e);
• P_B2^b : der Gegendruck des auf dem Verteiler montierten Dampfeinlassadapters (siehe Tab. 4.f);
• P_B1 : der Druckverlust der Verbindungsleitungen zwischen dem Befeuchter und dem Verteiler (siehe Tab. 4.g).

Der vom Verteiler (PB1) erzeugte Gegendruck hängt von vier Faktoren ab:

• Höhe der Lanzen (d. h. Anzahl der Düsen)
• Breite des Verteilerrohrs (d. h. Anzahl der Lanzen)
  • Konfi quration des Verteilers
  • Befeuchtungslast (H)

Zur Berechnung des vom Verteiler erzeugten Gegendrucks ist die folgende Gleichung zu verwenden:

FORMEL FÜR SAB® / SAT®

FORMEL FÜR SAO*

$$ P _ {B 1} = A \left(\frac {H}{1 0 0}\right) ^ {2} $$

$$ P _ {B 1} = 3 A \left(\frac {H}{1 0 0}\right) ^ {2} $$

P_21 : Gegendruck in kPa (in H _2 O)

H: Befeuchtungslast in kg/h (lb/hr)

NB: Für den Wert A: die Tabelle 4.c, Spalte A, Zeile entsprechend 4. Zeichen des Codes verwenden.

Die Tabellen 4.c.d.e enthalten den Wert der Konstante "A" für die Konfi guration des Verteilers. Die berechneten Werte können in Abhängigkeit des höheren Wertes um ±10 % oder ±0.1 kPa (½ in H₂O) abweichen.

Gegendruck des Verteilers: - Konstante (A) Konfi guration "S" kPa (in H₂O)

		Breitencode
		A	B	C	D	E	F	G	H	I		J	K	L	M	N	O	P	Q
Höhen-code	A1	0.01(8.3)	4.47(3.7)	2.53(2.1)	1.63(1.4)	1.14(0.95)	0.846(0.70)	0.655(0.54)	0.524(0.44)	0.431(0.36)	0.362(0.30)	0.309(0.26)	0.268(0.22)	0.236(0.20)	0.210(0.17)	0.188(0.16)	0.171(0.14)	0.156(0.13)	0.144(0.12)
	B4/5(3.9)	2.13(1.8)	1.21(1.00)	0.786(0.65)	0.556(0.46)	0.416(0.35)	0.326(0.27)	0.264(0.22)	0.220(0.18)	0.188(0.16)	0.163(0.14)	0.144(0.12)	0.129(0.11)	0.116(0.10)	0.106(0.09)	0.098(0.08)	0.091(0.08)	0.085(0.07)
	C2	94(2.4)	1.32(1.1)	0.758(0.63)	0.496(0.41)	0.354(0.29)	0.268(0.22)	0.213(0.18)	0.175(0.15)	0.148(0.12)	0.128(0.11)	0.113(0.09)	0.101(0.08)	0.092(0.08)	0.084(0.07)	0.078(0.06)	0.073(0.06)	0.069(0.06)	0.065(0.05)
	D2	12(1.8)	0.961(0.80)	0.554(0.46)	0.366(0.30)	0.263(0.22)	0.202(0.17)	0.162(0.13)	0.135(0.11)	0.115(0.10)	0.101(0.08)	0.090(0.07)	0.082(0.07)	0.075(0.06)	0.070(0.06)	0.065(0.05)	0.062(0.05)	0.059(0.05)	0.056(0.05)
	E1/0(1.4)	0.772(0.64)	0.447(0.37)	0.297(0.25)	0.216(0.18)	0.167(0.14)	0.135(0.11)	0.114(0.09)	0.098(0.08)	0.087(0.07)	0.078(0.06)	0.071(0.06)	0.066(0.05)	0.062(0.05)	0.059(0.05)	0.056(0.05)	0.053(0.04)	0.051(0.04)
	F1	46(1.2)	0.664(0.55)	0.387(0.32)	0.259(0.22)	0.189(0.16)	0.147(0.12)	0.120(0.10)	0.102(0.08)	0.088(0.07)	0.079(0.07)	0.071(0.06)	0.066(0.05)	0.061(0.05)	0.058(0.05)	0.055(0.05)	0.052(0.04)	0.050(0.04)	0.049(0.04)
	G1	31(1.1)	0.599(0.50)	0.350(0.29)	0.235(0.20)	0.173(0.14)	0.135(0.11)	0.111(0.09)	0.094(0.08)	0.083(0.07)	0.074(0.06)	0.067(0.06)	0.062(0.05)	0.058(0.05)	0.055(0.05)	0.052(0.04)	0.050(0.04)	0.049(0.04)	0.047(0.04)
	H1	22(1.00)	0.559(0.46)	0.328(0.27)	0.221(0.18)	0.163(0.14)	0.128(0.11)	0.105(0.09)	0.090(0.07)	0.079(0.07)	0.071(0.06)	0.065(0.05)	0.060(0.05)	0.056(0.05)	0.053(0.04)	0.051(0.04)	0.049(0.04)	0.048(0.04)	0.046(0.04)
	I1/6(0.96)	0.533(0.44)	0.313(0.26)	0.212(0.18)	0.156(0.13)	0.123(0.10)	0.102(0.08)	0.087(0.07)	0.077(0.06)	0.069(0.06)	0.063(0.05)	0.059(0.05)	0.055(0.05)	0.052(0.04)	0.050(0.04)	0.048(0.04)	0.047(0.04)	0.046(0.04)
	J1/12(0.93)	0.517(0.43)	0.304(0.25)	0.206(0.17)	0.152(0.13)	0.120(0.10)	0.099(0.08)	0.085(0.07)	0.075(0.06)	0.068(0.06)	0.062(0.05)	0.058(0.05)	0.054(0.04)	0.052(0.04)	0.050(0.04)	0.048(0.04)	0.046(0.04)	0.045(0.04)
	K1/10(0.91)	0.506(0.42)	0.298(0.25)	0.202(0.17)	0.150(0.12)	118(0.10)	0.098(0.08)	0.084(0.07)	0.074(0.06)	0.067(0.06)	0.062(0.05)	0.057(0.05)	0.054(0.04)	0.051(0.04)	0.049(0.04)	0.047(0.04)	0.046(0.04)	0.045(0.04)
	L1/9(0.90)	0.499(0.41)	0.294(0.24)	0.199(0.17)	0.148(0.12)	117(0.10)	0.097(0.08)	0.083(0.07)	0.074(0.06)	0.066(0.05)	0.061(0.05)	0.057(0.05)	0.054(0.04)	0.051(0.04)	0.049(0.04)	0.047(0.04)	0.046(0.04)	0.045(0.04)
	M1/7(0.89)	0.494(0.41)	0.291(0.24)	0.198(0.16)	0.147(0.12)	116(0.10)	0.096(0.08)	0.083(0.07)	0.073(0.06)	0.066(0.05)	0.061(0.05)	0.057(0.05)	0.053(0.04)	0.051(0.04)	0.049(0.04)	0.047(0.04)	0.046(0.04)	0.045(0.04)
	N1/7(0.89)	0.491(0.41)	0.290(0.24)	0.197(0.16)	0.146(0.12)	116(0.10)	0.096(0.08)	0.082(0.07)	0.073(0.06)	0.066(0.05)	0.061(0.05)	0.057(0.05)	0.053(0.04)	0.051(0.04)	0.049(0.04)	0.047(0. 04)	0.046(0. 04)	0.044( 0. 04)
	O1/6(0.88)	0.490(0.41)	0.289(0.24)	0.196(0.16)	0.146(0.12)	115(0.10)	0.096(0.08)	0.082(0.07)	0.073(0.06)	0.066(0.05)	0.060(0.05)	0.056( 0.05)	0.053( 0. 04)	0.051( 0. 04)	0.049( 0. 04)	0.047( 0. 04)	0.046( 0. 04)	0.044( 0. 04)
	P1/6(0.88)	0.488( 0.41)	0.288( 0.24)	0.195( 0.16)	0.145( 0.12)	115( 0.10)	0.095( 0.08)	0.082( 0.07)	0.073( 0.06)	0.066( 0.05)	0.060( 0.05)	0.056( 0. 05)	0.053( 0. 04)	0.051( 0. 04)	0.049( 0. 04)	0.047( 0. 04)	0.046( 0. 04)	0.044( 0. 04)
	Q1/6( 0.88)	0.488( 0.41)	0.288( 0.24)	0.195( 0.16)	0.145( 0.12)	115( 0.10)	0.095( 0.08)	0.082( 0.07)	0.07 ( 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 0 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 3 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 4 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 5 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 6 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 7 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 8 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 .1 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 . 9 . 1 ,1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 . 2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 :2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 ,2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 -2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 +2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2 .2

Tab. 4.e

Gegendruck des Verteilers: - Konstante (A) Konfi guration "L" kPa (in H₂O)

		Breitencode
		A	B	C	D	E	F	G	H	I		J	K	L	M	N	O	P	Q
Höhen-code	A 1	1.58 5.16(9.6)	2.92 1.88(4.3)	1.31 0.9(2.4)	74 0.753(1.6)	0.602 0.49(1.1)	3 0.413(0.81)	0.353 0.30(0.63)	0.5 0.268(0.50)	0.238 0.2(0.41)	3 0.193(0.34)	0.175 0.16(0.29)	(0.25)	(0.22)	(0.20)	(0.18)	(0.16)	(0.15)	(0.13)
	B 5	24 2.35(4.4)	33 0.865(2.0)	0.610 0.4(1.1)	57 0.357(0.72)	0.289 0.24(0.51)	40 0.204(0.38)	0.177 0.1(0.30)	55 0.139(0.24)	0.125 0.1(0.20)	14 0.105(0.17)	0.097 0.09(0.15)	(0.13)	(0.12)	(0.10)	(0.09)	(0.09)	(0.08)	(0.08)
	C	3.03(2.5)	1.37(1.1)	0.782(0.65)	0.512(0.43)	0.365(0.30)	0.276(0.23)	0.219(0.18)	0.180(0.15)	0.152(0.13)	0.131(0.11)	0.115(0.10)	0.103(0.09)	0.094(0.08)	0.086(0.07)	0.080(0.07)	0.074(0.06)	0.070(0.06)	0.066(0.05)
	D	2.02(1.7)	0.914(0.76)	0.528(0.44)	0.349(0.29)	0.252(0.21)	0.193(0.16)	0.156(0.13)	0.130(0.11)	0.111(0.09)	0.097(0.08)	0.087(0.07)	0.079(0.07)	0.073(0.06)	0.068(0.06)	0.064(0.05)	0.060(0.05)	0.057(0.05)	0.055(0.05)
	E 1	47 0.671(1.2)	0.391 0.2(0.56)	61 0.191(0.32)	0.149 0.1(0.22)	21 0.103(0.16)	0.089 0.0(0.12)	79 0.072(0.10)	0.066 0.0(0.09)	62 0.058(0.07)	0.055 0.0(0.07)	53 0.051(0.06)	0.049(0.05)	(0.05)	(0.05)	(0.05)	(0.04)	(0.04)	(0.04)
	F 1	15 0.526(0.95)	0.309 0.2(0.44)	09 0.155(0.26)	0.122 0.1(0.17)	01 0.087(0.13)	0.076 0.0(0.10)	69 0.063(0.08)	0.059 0.0(0.07)	55 0.052(0.06)	0.050 0.0(0.06)	48 0.047(0.05)	0.045(0.05)	(0.05)	(0.04)	(0.04)	(0.04)	(0.04)	(0.04)
	G 0	937 0.43(0.78)	0.257 0(0.36)	176 0.132(0.21)	0.105 0(0.15)	088 0.076(0.11)	0.068 0(0.09)	067 0.057(0.07)	0.054 0(0.06)	051 0.049(0.06)	0.047 0(0.05)	045 0.044(0.05)	0.043(0.04)	(0.04)	(0.04)	(0.04)	(0.04)	(0.04)	(0.04)
	H 0	798 0.37(0.66)	0.223 0(0.31)	154 0.116(0.19)	0.094 0(0.13)	079 0.069(0.10)	0.062 0(0.08)	057 0.053(0.07)	0.050 0(0.06)	048 0.046(0.05)	0.045 0(0.05)	043 0.042(0.04)	0.042(0.04)	(0.04)	(0.04)	(0.04)	(0.04)	(0.03)	(0.03)
	I	0.701(0.58)	0.329(0.27)	0.198(0.16)	0.138(0.11)	0.106(0.09)	0.086(0.07)	0.073(0.06)	0.065(0.05)	0.058(0.05)	0.054(0.04)	0.051(0.04)	0.048(0.04)	0.046(0.04)	0.044(0.04)	0.043(0.04)	0.042(0.03)	0.041(0.03)	0.041(0.03)
	J	0.632(0.52)	0.298(0.25)	0.181(0.15)	0.127(0.11)	0.098(0.08)	0.080(0.07)	0.069(0.06)	0.061(0.05)	0.056(0.05)	0.052(0.04)	0.049(0.04)	0.046(0.04)	0.045(0.04)	0.043(0.04)	0.042(0.03)	0.041(0.03)	0.040(0.03)	0.040(0.03)
	K	0.582(0.48)	0.276(0.23)	0.169(0.14)	0.119(0.10)	0.092(0.08)	0.076(0.06)	0.066(0.05)	0.059(0.05)	0.054(0.04)	0.050(0.04)	0.047(0.04)	0.045(0.04)	0.044(0.04)	0.042(0.03)	0.041(0.03)	0.040(0.03)	0.040(0.03)	0.039(0.03)
	L 0	544 0.259(0.45)	0.159 0(0.22)	113 0.088(0.13)	0.073 0(0.09)	063 0.057(0.07)	0.052 0(0.06)	049 0.046(0.05)	0.044 0(0.05)	043 0.042(0.04)	0.041 0(0.04)	040 0.039(0.04)	0.039(0.04)	(0.04)	(0.03)	(0.03)	(0.03)	(0.03)	(0.03)
	M	0.516(0.43)	0.247(0.21)	0.152(0.13)	0.109(0.09)	0.085(0.07)	0.071(0.06)	0.062(0.05)	0.056(0.05)	0.051(0.04)	0.048(0.04)	0.046(0.04)	0.044(0.04)	0.042(0.03)	0.041(0.03)	0.040(0.03)	0.040(0.03)	0.039(0.03)	0.038(0.03)
	N 0	495 0.237(0.41)	0.147 0(0.20)	105 0.088(0.12)	0.069 0(0.09)	060 0.054(0.07)	0.050 0(0.06)	047 0.045(0.05)	0.043 0(0.04)	042 0.041(0.04)	0.040 0(0.04)	039 0.039(0.04)	0.038(0.04)	(0.03)	(0.03)	(0.03)	(0.03)	(0.03)	(0.03)
	O	0.479(0.40)	0.230(0.19)	0.143(0.12)	0.103(0.09)	0.081(0.07)	0.068(0.06)	0.059(0.05)	0.054(0.04)	0.050(0.04)	0.047(0.04)	0.044(0.04)	0.043(0.04)	0.042(0.03)	0.040(0.03)	0.040(0.03)	0.039(0.03)	0.039(0.03)	0.038(0.03)
	P	0.467(0.39)	0.224(0.19)	0.140(0.12)	0.101(0.08)	0.079(0.07)	0.067(0.06)	0.059(0.05)	0.053(0.04)	0.049(0.04)	0.046(0.04)	0.044(0.04)	0.043(0.04)	0.041(0.03)	0.040(0.03)	0.039(0.03)	0.039(0.03)	0.038(0.03)	0.038(0.03)
	Q	0.457(0.38)	0.220(0.18)	0.137(0.11)	0.099(0.08)	0.078(0.06)	0.066(0.05)	0.058(0.05)	0.053(0.04)	0.049(0.04)	0.046(0.04)	0.044(0.04)	0.042(0.03)	0.041(0.03)	0.040(0.03)	0.039(0.03)	0.039(0.03)	0.038(0.03)	0.038(0.03)

Tab. 4.f

Gegendruck des Verteilers: - Konstante (A) Konfiguration "H" kPa (in H₂O)

	Breitencode
	A	B	C	D	E	F	G	H	I		J	K	L	M	N	O	P	Q
A 4	47.163(3.7)	0.846(1.4)	4.0362(0.70)	0.2680.21(0.44)	0.0171(0.30)	0.1440.12(0.22)	4.0109(0.17)	0.0980.08(0.14)	0.0820.07(0.12)	0.760.07(0.10)	2.0680.05(0.09)	0.065(0.08)	(0.07)	(0.07)	(0.06)	(0.06)	(0.06)	(0.05)
B 2	13.0786(1.8)	0.4160.26(0.65)	64.0188(0.35)	0.1440.1(0.22)	16.0098(0.16)	0.0850.07(0.12)	76.0069(0.10)	0.0640.06(0.08)	60.0057(0.07)	0.0550.05(0.06)	52.0051(0.06)	0.049(0.05)	(0.05)	(0.05)	(0.05)	(0.04)	(0.04)	(0.04)
C 1	32.0496(1.1)	0.2680.1(0.41)	75.0128(0.22)	0.1010.0(0.15)	84.0073(0.11)	0.0650.06(0.08)	60.0056(0.07)	0.0530.05(0.06)	50.0048(0.05)	0.0470.05(0.05)	46.0045(0.05)	0.044(0.04)	(0.04)	(0.04)	(0.04)	(0.04)	(0.04)	(0.04)
D 0	961.036(0.80)	0.2020.1(0.30)	135.0101(0.17)	0.0820.0(0.11)	0.700.062(0.08)	0.0560.05(0.07)	0.0520.049(0.06)	0.0470.045(0.05)	0.0460.044(0.05)	0.0430.04(0.04)	0.430.042(0.04)	0.042(0.04)	(0.04)	(0.04)	(0.04)	(0.04)	(0.03)	(0.03)
E 0	772.029(0.64)	0.1670(0.25)	114.0087(0.14)	0.0710.0(0.09)	062.0056(0.07)	0.0510.05(0.06)	0.480.046(0.05)	0.0450.05(0.05)	0.430.042(0.04)	0.0420.04(0.04)	0.410.04(0.04)	0.040(0.04)	(0.04)	(0.03)	(0.03)	(0.03)	(0.03)	(0.03)
F 0	664.0259(0.55)	0.1470(0.22)	102.0079(0.12)	0.0660.0(0.08)	058.0052(0.07)	0.0490.04(0.05)	0.460.044(0.05)	0.0430.04(0.04)	0.420.04(0.04)	0.0410.0(0.04)	0.400.04(0.04)	0.039(0.04)	(0.03)	(0.03)	(0.03)	(0.03)	(0.03)	(0.03)
G 0	599.023(0.50)	0.1350.1(0.20)	094.0074(0.11)	0.0620.0(0.08)	055.0050(0.06)	0.0470.05(0.05)	0.450.043(0.05)	0.0420.04(0.04)	0.410.04(0.04)	0.0400.04(0.04)	0.390.039(0.04)	0.039(0.03)	(0.03)	(0.03)	(0.03)	(0.03)	(0.03)	(0.03)
H 0	559.022(0.46)	0.1280(0.18)	090.0071(0.11)	0.0600.0(0.07)	053.0049(0.06)	0.0460.05(0.05)	0.440.043(0.04)	0.0410.04(0.04)	0.410.04(0.04)	0.0400.04(0.04)	0.390.039(0.04)	0.039(0.03)	(0.03)	(0.03)	(0.03)	(0.03)	( 0.03)	(0.03)
I 0	533.0212(0.44)	0.1230(0.18)	087.0069(0.10)	0.0590.0(0.07)	052.0048(0.06)	0.0460.05(0.05)	0.440.042(0.04)	0.0410.04(0.04)	0.400.04(0.04)	0.0390.0(0.04)	0.390.039(0.03)	0.038(0.03)	(0.03)	(0.03)	(0.03)	(0.03)	(0.03)	(0.03)
J	0.517(0.43)	0.206(0.17)	0.120(0.10)	0.085(0.07)	0.068(0.06)	0.058(0.05)	0.052(0.04)	0.048(0.04)	0.045(0.04)	0.043(0.04)	0.042(0.03)	0.041(0.03)	0.040(0.03)	0.040(0.03)	0.039(0.03)	0.039(0.03)	0.038(0.03)	0.038(0.03)
K 0	506.0202(0.42)	0.1180(0.17)	084.0067(0.10)	0.0570(0.07)	051.0047(0.06)	0.0450.05(0.05)	0.430.042(0.04)	0.0410.04(0.04)	0.400.039(0.04)	0.0390.0(0.04)	0.390.038(0.03)	0.038(0.03)	(0.03)	(0.03)	(0.03)	( 0.03)	( 0.03)	( 0.03)
L 0	499.0199(0.41)	0.1170(0.17)	083.0066(0.10)	0.0570(0.07)	051.0047(0.05)	0.0450.05(0.05)	0.430.042(0.04)	0.0410.04(0.04)	0.400.039(0.04)	0.0390.0(0.04)	0.390.038(0.03)	0. 038( 0.03)	( 0.03)	( 0.03)	( 0.03)	( 0.03)	( 0.03)	( 0.03)
M	0.494( 0.41)	0.198( 0.16)	0.116( 0.10)	0.083( 0.07)	0.066( 0.05)	0.057( 0.05)	0.051( 0.04)	0.047( 0.04)	0.045( 0.04)	0.043( 0.04)	0.041( 0.03)	0.041( 0.03)	0.040( 0.03)	0.039( 0.03)	0.039( 0.03)	0.039( 0.03)	0.038( 0.03)	0.038( 0.03)
N 0	491.0197( 0.41)	0.116( 0.16)	082.0066( 0.10)	0.057( 0.07)	051.0047( 0.05)	0.044( 0.05)	0.430.041( 0.04)	0.040( 0.04)	0.400.039( 0.04)	0.039( 0.04)	0.390.038( 0.03)	0. 038( 0.03)	( 0.03)	( 0.03)	( 0.03)	( 0.03)	( 0.03)	( 0.03)
O 0	490.0196( 0.41)	0.115( 0.16)	082.0066( 0.10)	0.056( 0.07)	051.0047( 0.05)	0.044( 0.05)	0.430.041( 0.04)	0.040( 0.04)	0.400.039( 0.04)	0.039( 0.04)	0. 38 0.038( 0.03)	0. 038( 0.03)	( 0.03)	( 0.03)	( 0.03)	( 0.03)	( 0.03)	( 0.03)
P 0	488.0195( 0.41)	0.115( 0.16)	082.0066( 0.10)	0.056( 0.07)	051.0047( 0.05)	0.044( 0.05)	0.430.041( 0.04)	0.039( 0.04)	0.410. 039( 0.04)	0.39 0.4 ( 0.04)	0.38 0.38( 0.03)	0. 38( 0.38)	( 0.03)	( 0.03)	( 0.03)	( 0.03)	( 0.03)	( 0.03)
Q 0	488.0195( 0.41)	0.115( 0.16)	082. 0066( 0.10)	0. 2 3 1 2 1 3 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 4 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111121212121212121212121212121212121212121212121212121212121212121212121212121212121212121212121212121211212121212121212121212121212121212121212121212121212121212121212121212121212121212121212121212121221212121212121212121212121212121212121212121212121212121212121212121212121212121212121212121212121224121212121212121212121212121212121212121212121212121212121212121212121212121212121212121212121212121

Tab. 4.g

Da jeder Einlassadapter für den ultimateSAM-Verteiler eine eigene Durchflussbeschaffenheit hat, hängt sein Gegendruck ( P_32 ) von der Befeuchtungslast gemäß folgender Gleichung ab:

$$ P _ {B 2} = B \left(\frac {H}{1 0 0}\right) ^ {2} $$

P_R : Gegendruck in kPa (in H _2 O)

H: Befeuchtungslast in kg/h (lb/hr)

NB: Für SAO ist der Wert B konstant und beträgt 0.44kPa.

Die Tabelle 4.f enthält den Wert der Konstante "B" für jeden Adapter. Die berechneten Werte können in Abhängigkeit des höheren Wertes um ±10% oder ±0.1 kPa (½ in H₂O) abweichen.

Die Tabelle 4.f gibt auch die maximale Befeuchtungslast für jeden Einlassadapter an.

NB: Gewindebohrung; für die Anwendungen mit Dampf bei atmospärischem Druck sind jedenfalls die Anschlüsse mit glatter

Schlauchstütze für den Carel-Gummischlauch (SAKIT***** ) zu empfehlen. nessioni con porta tubo liscio per il tubo Carel in gomma(SAKIT*****).

Dampfeinlass	Max. Leistung kg/h (lb/hr)	Konstante "B" kPa (in H_2O )
SAKIE441*0	150 (330)	2.6 (2.2)
SAKIE641*0	350 (770)	0.44 (0.37)
SAKIE841*0	600 (1320)	0.13 (0.11)
SAKIE941*0	1200 (2640)	0.018 (0.01)
SAKIP441*0	150 (330)	1.7 (1.4)
SAKIP641*0	350 (770)	0.29 (0.24)
SAKIP841*0	600 (1320)	0.090 (0.07)
SAKIP941*0	1200 (2640)	0.012 (0.01)
SAKIT40100	250 (550)	0.55 (0.46)
SAKIT40200	500 (1100)	0.21 (0.17)
SAKIT40400	1000 (2200)	0.054 (0.04)
SAKIT80100	1200 (2640)	0.000 (0.00)
SAKIX80100	1200 (2640)	0.001 (0.00)

Tab. 4.h

Die Verbindungsrohrleitungen zwischen dem ultimateSAM-Verteiler und dem Befeuchter erzeugen einen zusätzlichen Gegendruck ( P_63 ), den es zu berücksichtigen gilt. Bei Druckdampf beträgt der Druck 0, ansonsten kann er wie folgt berechnet werden:

$$ P _ {B 3} = C ^ {*} L \left(\frac {H}{1 0 0}\right) ^ {2} $$

P_ : Gegendruck in kPa (in H _2 O)

L: Rohrleitungslänge in m (ft)

H: Befeuchtungslast in kg/h (lb/hr)

Die Tabelle 4.g enthält die Werte der Konstante "C" für einige Rohrleitungsarten. Der Gegendruck hängt von der Länge (L) der Rohrleitung und vom Dampfdurchfluss (H) ab. Die berechneten Werte können in Abhängigkeit des höheren Wertes um ±10% oder ±0.1 kPa (% in H₂O) abweichen.

Rohrleitung	Max. Leistung kg/h (lb/hr)	Max. Länge m (ft)	Konstante "C" kPa/m (in H2O/ft)
40mm hose1	45 (99)	4 (13.1)	0.74 (0.91)
80mm hose1	320 (704)	4 (13.1)	0.0168 (0.021)
2"Sch 40 pipe	140 (308)	5 (16.4)	0.1530 (0.187)
3"Sch 40 pipe	300 (660)	10 (32.8)	0.0194 (0.024)
3"Cu tubing "K"	270 (594)	10 (32.8)	0.0257 (0.031)

Tab. 4.i

^1 Es empfiehlt sich ein Carel-Gummischlauch für die Verwendung mit ultimateSAM.

Der Gesamtgegendruck, der auf den Befeuchter wirkt, ist die Summe jeder obgenannten Beiträge, die von jedem Bauteil des Befeuchtungssystems (Verteiler, Dampfeinlassadapter, Rohrleitung) erzeugt werden, sowie des statischen Drucks im Luftkanal (PAHU). NB: Abhängig von der Positionierung des Verteilers könnte der statische Druck im Luftkanal negativ sein.

$$ \mathrm{PTOTAL} = \mathrm{P} _ {\mathrm{B} 1} + \mathrm{P} _ {\mathrm{B} 2} + \mathrm{P} _ {\mathrm{B} 3} + \mathrm{PAHU} $$

Überschreitet der Gesamtgegendruck den maximal zulässigen Druck am Befeuchterauslass, muss eine Systemänderung in Erwägung gezogen werden (bspw. eine Erhöhung der Rohrleitungsdurchmesser und Einlassadapter oder eine Maximierung der Höhe und Breite des Verteilers).

Zur Veranschaulichung wird das Beispiel 1 im Absatz 4.1 herbeigezogen: Hypothetische Anwendung mit den folgenden Bedingungen:

• Befeuchtungslast: 90 kg/h (200 lb/hr)
• Verteiler: SABEBLI300
• Dampfeinlassadapter: SAKIT40200
- Gummischlauch 40 mm (1.6"); 2 Abzweigungen zu 3 m (10') 45 kg/h (100 lb/hr) pro Schlauch

1. Aus der Tabelle 4.c wird die Konstante "A" bestimmt. Für die Breite "E" und Höhe "B": A=0.610 kPa (0.51 in H₂O).

2. Es wird P_a1 berechnet.

$$ P _ {8 1} = (0. 6 1 0) \left| \frac {9 0}{1 0 0} \right| ^ {2} = 0. 4 9 \mathrm{kPA} $$

$$ P _ {B 1} = (0. 5 1) \left| \frac {2 0 0}{1 0 0} \right| ^ {2} = 2. 0 \text { in } H _ {2} O $$

1. Aus Tabelle 4.f wird die Konstante "B" für den Adapter SAKIT40200 bestimmt: B=0.21 kPa (0.17 in H₂O).

2. Es wird P _32 berechnet.

$$ P _ {B 2} = (0. 2 1) \left[ \frac {9 0}{1 0 0} \right] ^ {2} = 0. 1 7 \mathrm{kPA} $$

$$ P _ {B 2} = (0. 1 7) \left(\frac {2 0 0}{1 0 0}\right) ^ {2} = 0. 6 8 \text { in } H _ {2} O $$

1. Aus der Tabelle 4.f wird die Konstante "C" bestimmt. Für den Gummischlauch 40 mm (1.6): C=0.36 kPa/m (0.091 in H₂O pro ft).

2. Es wird P _33 berechnet.

$$ P _ {B 3} = (0. 3 6) (3) \left| \frac {4 5}{1 0 0} \right| ^ {\prime} = 0. 2 2 k P A $$

NB: Der statische Druck im Luftkanal muss unter 1.12kPa (4.4 in H₂O) liegen, damit der Druck am Auslass des Befeuchters (<****) die spezifi zierten 2kPa (8" HO) nicht überschreitet.

4.5 Druckverlust im Luftkanal

Der vom ultimateSAM im Luftkanal erzeugte Druckverlust ist in der Tabelle 4.j und 4.k aufgezeigt. Allgemein ist ein korrekt dimensionierter Verteiler imstande, den Druckverlust zu minimieren. Die Daten beziehen sich auf den Druckverlust aufgrund des Luftstroms durch den aktiven Verteilerabschnitt; sie umfassen nicht eventuelle Verluste aufgrund von anderen, im Luftkanal vorhandenen Elementen wie Ventile, Siphone und Rohrleitungen im Allgemeinen.

4.6 Dampfverluste durch Kondensat

Bei der Dimensionierung eines ultimateSAM-Befeuchtungssystem muss die Kondensatbildung innerhalb des Systems mit der sich daraus ergebenden Verminderung der Nutzleistung entsprechend berücksichtigt werden. Diese Kondensatbildung kann sich ergeben:

• innerhalb des ultimateSAM-Verteilers;

- in der Rohrleitung zwischen dem Befeuchter und dem ultimateSAM-Verteiler.

Für die höchste Betriebseffizienz ist der ultimateSAM-Verteiler isoliert, um diese Verluste zu minimieren. Das Zuleitungsverteilerrohr sieht ein Gehäuse aus rostfreiem Edelstahl mit einer Isolierschicht vor; die Lanzen sind dagegen durch eine Metallverkleidung, ebenfalls aus rostfreiem Edelstahl, geschützt.

Die Tabelle 4.1 liefert eine Schätzung der Dampfverluste durch Kondensat, ausgedrückt als Prozentsatz der maximalen Dampfleistung. Die Werte können für einen Vergleich der Wirkung der verschiedenen Konfigurationen auf die Dampfverluste durch Kondensat bei gleichen Gesamtabmessungen des Verteilers verwendet werden (Breite: "J", Höhe: "J").

Diese Verluste müssen bei der Dimensionierung des Verteilers unbedingt berücksichtigt werden; sollten sie signifikant sein, könnte für ihren Ausgleich zum Beispiel eine Erhöhung der Nennbefechtungslast nötig sein.

Nennverluste durch Kondensat @ 15C (59F) (% der max. Leistung)

	Luftgeschwindigkeit m/s (fpm)
Konfiguration	3 (600)	6 (1200)	10 (2000)
SATJJS***	5	6	6
SABJJSI***	9	12	14
SATJJLI***	3	4	4
SABJJLI***	6	8	9
SATJJHI***	3	4	5
SABJJH***	8	10	11
SATJJSN***	7	8	9
SABJJSN***	13	15	18
SATJJLN***	4	5	6
SABJJLN***	8	10	12
SATJJHN***	5	6	7
SABJJHN***	11	13	15

Tab. 4.1

NB:

1. Die Daten in der vorhergehenden Tabelle sind nicht absolut. Wird ein Verteiler mit Dampfzuleitung von oben mit einer analogen Version mit Dampfzuleitung von unten verglichen (dieselben Abmessungen), weist Letztere einen fast doppelt so hohen Dampfverlust aufgrund von Kondensat in Prozent der max. Leistung im Vergleich zum Modell mit der Dampfzuleitung von oben auf, weil die maximale Leistung im Falle der Zuleitung von unten niedriger ist, d. h. 1/3 jener Leistung beträgt, die mit der Zuleitung von oben erzielt werden kann.

2. Die nicht isolierten Verteiler haben gegenüber den isolierten Versionen um 40% höhere Verluste durch Kondensat. So hat ein SABJJSI*** mit 3 m/s (600 fpm) einen Verlust von 9% auf 110 kg/h (240 lb/hr), d. h. 10 kg/h (22 lb/hr). Die nicht isolierte Version SABJJSN*** verzeichnet einen um 40% höheren Verlust, also 14 kg/h (31 lb/hr) bzw. 13% der max. Leistung.

NB: Zusätzlich zu den höheren Verlusten durch Kondensat können die nicht isolierten Verteiler Kondensattropfen im Mal abgeben, weil die Lanzen düsenlos sind. Siehe Absatz 4.8 für Details).

Für eine Schätzung der (absoluten) Verluste durch Kondensat in Bezug auf eine spezifi sche Verteilerkonfi guration liefern die Tabellen 4.m und 4.n die Verluste durch Kondensat nach Längeneinheiten sowohl für die Lanzen als auch für die Verteilerrohre.

NB: Die Verluste erhöhen sich bei sinkender Lufttemperatur. Zur Berechnung der Werte in Bezug auf andere Temperaturen (Ta) sind

die Tabellenwerte mit dem Verhältnis (100-Ta)/85 oder (100-Ta)/75 für die Tabellen 4.j bzw. 4.k zu korrigieren.

Für die Berechnung der Gesamtverluste:

1. sind die Verluste für die Lanzen und

2. die Verluste für das (die) Verteilerrohr(e) zu berechnen.

3. sind die Verluste für die Lanzen und

4. die Verluste für das (die) Verteilerrohr(e) zu berechnen.

Verluste durch Kondensat @ 15C (59F) - kg/h/m (lb/hr/ft)

	Luftgeschwindigkeit m/s (fpm)
Konfi guration		3 (600) 6 (1200) 10 (2000)
Lanzen	"SA***SI***	0.34 (0.23) 0.42 (0.28) 0.48 (0.82)
	SA***HI***
	"SA***SN***	0.48 (0.32) 0.59 (0.39) 0.67 (0.45)
	SA***HN***
	SA***I*** 0.39 (0.26) 0.49 (0.33) 0.56 (0.38)
	SA***LN*** 0.55 (0.37) 0.69 (0.46) 0.78 (0.53)
Verteilerrohre	SAB***I*** 2.0 (1.4) 2.5 (1.7) 2.9 (1.9)
	SAB***N*** 2.5 (1.7) 3.1 (2.1) 3.5 (2.4)
	SA***N*** 4.5 (3.0) 5.6 (3.8) 6.4 (4.3)
	SAT***N*** 7.0 (4.7) 8.7 (5.8) 9.9 (6.7)

Tab. 4.m

Verluste durch Kondensat @ 25C (77F) kg/h/m (lb/hr/ft)

	Luftgeschwindigkeit m/s (fpm)
Konfi guration 3 (	600)	6 (1200)	10	[2000]
Lanzen	"SA***SI***SA***HI***"		0.30 (0.20)		0.37 (0.25)
	"SA***SN***SA***IN***"		0.42 (0.28)		0.52 (0.35)
	SA***I***0.34 (0.23)		0.43 (0.29)		0.50 (0.34)
	SA***LN***0.48 (0.32)		0.60 (0.40)		0.70 (0.47)
Verteilerrohre	SAB******1.8 (1)	2.2 (1.5)	2.5 (1.7)
	SAB***N***2.2 (1.5)	2.7 (1.8)	3.1 (2.1)
	SAT******4.0 (2)	4.9 (3.3)	5.6 (3.8)
	SAT***N***6.2 (4.2)	7.6 (5.1)	8.7 (5.8)

Tab. 4.n

Beispiel: Es sollen die Dampfverluste durch Kondensat für einen SATRQHI*** berechnet werden, der in einem Luftkanal mit einer Luftgeschwindigkeit von 6 m/s (1200 fpm) und einer Temperatur von 15°C (59°F) installiert ist (siehe Kapitel 9 "Spezifikationen" für die Abmessungen der Verteiler je nach Größen und Konfigurationen).

1. Ausgehend von den Größendaten ist die Länge der Lanze zu berechnen:

$$ \text { Gesamthöhe } (3 1 8 1 \mathrm{mm}) (1 2 5 ^ {\prime \prime}) - $$

$$ \text { Höhe des Zuleitungsverteilerrohrs (167.5mm) (6.6" ) - } $$

$$ \text { Höhe des Ablaufverteilerrohrs (152.5mm) (6") } = $$

$$ \text { Länge der Lanze } (2 8 6 1 \mathrm{mm}) (1 1 3 ^ {\prime \prime}) $$

$$ \text { Anschließend: } $$

$$ (2 8 6 1 \mathrm{mm}) \left(\frac {0 . 4 2 \mathrm{kg} / \mathrm{hr}}{1 0 0 0 \mathrm{mm}}\right) (3 7 \text {uprights}) = 4 4 \frac {\mathrm{kg}}{\mathrm{hr}} $$

$$ (1 2 5. 2 5 ^ {\circ} - 6. 2 5 ^ {\prime \prime} - 5 ^ {\prime \prime}) \left(\frac {0 . 2 8 \mathrm{lb} _ {\text {hr}}}{1 2 \ln}\right) (3 7 \text {uprights}) = 9 8 \frac {\mathrm{lb}}{\mathrm{hr}} $$

1. Bei einer gegebenen Breite (Länge des Verteilerrohrs) von 3031 mm (119"):

$$ (3 0 3 1 \mathrm{mm}) \left(\frac {5 . 6 \mathrm{kg} / \mathrm{hr}}{1 0 0 0 \mathrm{mm}}\right) = 1 7 \frac {\mathrm{kg}}{\mathrm{hr}} $$

$$ (1 1 9. 5 ^ {\prime}) \left(\frac {3 . 8 \mathrm{lb/h}}{1 2 ^ {\prime \prime}}\right) = 3 8 \frac {\mathrm{lb}}{\mathrm{hr}} $$

1. Gesamtverlust= 61 kg/h (136 lb/hr), d. h. 5.5% der max. Leistung von 1110 kg/h (2442 lb/hr).

Wird ein atmosphärischer Befeuchter verwendet, muss die Kondensatbildung in den Verbindungsleitungen zwischen dem Befeuchter und dem ultimateSAM minimiert werden. In Verwendung eines Hochleistungsbefeuchters (UE130X**** Carel) müssten beispielsweise dessen multiplen Dampfauslässe auf eine einzige, isolierte Rohrleitung mit angemessenem Querschnitt reduziert werden (siehe Abschnitt 5 für die Adapter). Die Tabelle 4.0 liefert die Angaben zu den Dampfverlusten durch Kondensat in den Verbindungsleitungen.

Verluste durch Kondensat @ 25°C (77°F)
kg/h/m (lb/hr/ft)

Größe	Isolierung mm (in)	Länge max. m (ft)	Verluste durch Kond. kg/h/m (lb/hr/ft)
Gummi 40 mm	n.v.	4 (13,1)	0,15 (0,10)
Gummi 80 mm	n.v.	4 (13,1)	0,24 (0,16)
2" Sch 40	0	5 (16,4)	0,24 (0,16)
Gusseisen	50 (2)	5 (16,4)	0,029 (0,019)
3" Sch 40	0	10 (32,8)	0,32 (0,21)
Gusseisen	63 (2,5)	10 (32,8)	0,032 (0,021)
3" Cu	0	10 (32,8)	0,29 (0,19)
Rohrleitung "K"	63 (2,5)	10 (32,8)	0,030 (0,020)

Tab. 4.0

4.7 Montageoptionen SAB\* / SAT\*

Diese Verteilungssysteme sehen einen Rahmen vor, der die Verteilerrohre und Lanzen stützt und die gesamte Konstruktion am Luftkanal fi xieren lässt. Wenngleich der Verteiler bereits vollständig werkseitig montiert geliefert werden kann (Produktcode SA*****3**), ermöglicht das System auch eine einfache und schnelle Montage vor Ort mit normalem Werkzeug (Produktcode SA*****2**). Sollten die Halterungen und Stützen für die Verteilerrohre und Lanzen von Drittunternehmen geliefert werden, kann der Verteiler auf Anfrage auch ohne Rahmen geliefert werden (Produktcode SA*****1**, falls montiert, SA*****0**, falls nicht montiert).

4.8 Montageoptionen für die Systeme SA0\*

Diese Verteilungssysteme werden nicht montiert geliefert; Verteilerrohr und Lanze sind also getrennt und müssen mit den drei beiliegenden Schrauben befestigt werden.

Der Lieferumfang enthält folgende Bauteile:

- Verteilerrohr

• isolierte Lanze mit Düsen
• Dichtung des Verteilerrohrs
- Montageanleitung

Das System kann gänzlich innerhalb des Luftkanals oder mit externem Verteilerrohr montiert werden; im letzteren Falle muss für die Durchführung der Lanze eine Öffnung in die Luftkanalwand gebohrt werden; für die Abdeckung der in die RLT-Wand gebohrten Öffnung ist ein separater Bausatz erhältlich (Produktcode SAKIL00000).

4.9 Option: nicht isolierte Lanzen ohne Düsen SAB\* / SAT\*

Das ultimate SAM-Befeuchtungssystem ist in verschiedenen Optionen verfügbar. Damit der Verteiler die optimale Leistung erzielen kann, müssen für die Lanzen und das Verteilerrohr ein komplettes Isoliersystem sowie Düsen, die in die Dampfauslassbohrungen eingesetzt sind (Produktcode SA****1**), verwendet werden. Die Isolierung minimiert die Kondensatbildung innerhalb der Lanze. Trotz der Isolierung kann das Kondensat nicht vollständig beseitigt werden. Damit kein Kondensat durch die Bohrungen hinaus und in den Luftkanal gelangen kann, sehen die Lanzen Düsen vor, die im Lanzeninneren eingesetzt sind, damit der Dampf entfernt von den Innenwänden, auf denen sich das Kondensat bildet, entnommen wird. Unter besonderen Umständen können Kondensattropfen durch die Dampfverteilungsbohrungen hinaus gelangen, was jedoch kein Problem darstellt. Für diese Anwendungen können Lanzen verwendet werden, die keine Düsen und Wärmeisolierung besitzen (Produktcode SA****N**). Vor der Verwendung dieser Produktkonfi guration muss sichergestellt werden dass alle Oberflächen und alle Bauteile im Luftkanal hinter dem Befeuchter positioniert sind und nicht kritisch in Bezug auf Korrosionsbeständigkeit und Bakterienproliferation und allgemein auf den Kontakt mit entmineralisiertem (kondensiertem) Wasser sind.

Der ultimateSAM-Dampfverteiler sieht in der Einzellanzen-Ausführung (SA0) ausschließlich die Lösung mit isolierter Lanze mit Düsen vor.

5. WAHL DES DAMPFEINLASS-BAUSATZES

Das ultimateSAM-Befeuchtungssystem sieht eine Vielzahl von Dampfeinlassadaptern vor, um die Installation so fl exibel wie möglich zu gestalten. Alle Adapter sind aus rostfreiem Edelstahl hergestellt und so dimensioniert, dass sie auf einfache Weise an jedes Systembauteil angeschlossen werden können, zum Beispiel an die Regelventile.

5.1 Dampfeinlass-Bausatz (SAKI\*\*\*\*\*)

Die verschiedenen Dampfeinlassanschlüsse für das ultimateSAM-System sind in Fig. 5.a dargestellt. Der Bausatz umfasst:

• Verlängerungsstück von 150 mm (6")
- Einlassanschlüsse 8 in 1, 4 in 1 und 2 in 1 für 40-mm-Dampfl eitungen (1.6")

- gewindegebohrte Adapter - gerade Adapter und Kniestücke - 1", 1½", 2" und 2½"

- gerade Adapter für 40-mm-Dampfl eitungen (1.6") und 80 mm (3.2") Das Wahlsystem der Einlassadapter ist in Tabelle 5.a beschrieben.

NB: Nicht alle in der Tabelle angeführten Kombinationen sind verfügbar. Für die komplette Liste der verfügbaren Dampfeinlassze siehe Absatz 5.2.

1	Präfix
2	Typ	E = Kniestück mit AußengewindeP = Rohr mit AußengewindeT = Glattes RohrX = Verlängerungsstück
3	Größe	40 = 40mm (1.6")44 = 1"64 = 1 1⁄2"80 = 80mm (3.2")84 = 2"94 = 21⁄2"
4	Einlässe	1 = Einzeleinlass2 = Doppelcinlass4 = Vierfacheinlass
5	Märkte	U = Nordamerika0 = Andere
6	---	---

Tab. 5.a

Jeder Bausatz umfasst eine Dichtung und die Befestigungselemente für den Anschluss an den Verteiler. Für die Gewichte und Abmessungen der Adapter siehe "Technische Spezifikationen".

NB: Für die Anwendungen, die ein Verlängerungsstück für den Dampfeinlass benötigen, ist ein entsprechender Adapter der 150 mm (6") erhältlich (SAKIX80100). Dieser weist dieselben ussfl ansche an beiden Enden auf.

Beispiel: SAKIT40200 ist ein Dampfeinlass-Bausatz mit den folgenden Merkmalen: 2 Einlässe (geeignet für Befeuchter mit Doppelauslass; siehe Fig. 4.b) für Gummischläuche, ID 40 mm.

NB: In Fig. 5.b ist auch das Verlängerungsstück SAKIX801000 ersichtlich.

5.1.1 Dampfeinlass-Bausatz für SA0 (single-pipe)

Der ultimateSAM SA0 ist mit einem Dampfeinlass des Durchmessers 1 ½ " vom Typ GAS oder 1 ½ " NPT (amerikanischer Markt) ausgerüstet. Im Falle der Speisung mit Druckdampf sind keine Adapter erforderlich; es genügt, den Dampfeinlass des Verteilerrohrs mit einem Rohr GAS 1 ½ " (1 ½ " NPT) anzuschließen.

Für die mit Dampf bei atmosphärischem Druck gespeisten Verteiler ist ein Adapter aus Edelstahl verfügbar, der direkt am Verteilerrohreinlass installiert wird. Dieser Adapter hat ein GAS- oder NPT-Innengewinde und dient dem Anschluss von 40-mm-[1.6"]Gummischläuchen; die Rohrleitung muss am Adapter befestigt werden, beispielsweise mit einer Schelle.

Die Codes für die Dampfeinlass-Bausätze sind in Tabelle 5.b und 5.c enthalten.

0

SAKI 0 64 1 x 0 Family prefix ⑤ ⑥⑦ ⑧ ⑨ ⑩

GAS + v INPT (s) 90 mm LAST (mm x 20.0)

Pos.	Bedeutung	Option	Beschreibung
5	Typ	0	Für SA0*
6-7	Größe	48	1" NPT
			2" NPT
		64	1 1/2"
8	Anzahl der Einlässe	1	Einzeleinlass
9	Märkte:	U	Nordamerika (NPT)
		0	Andere (GAS)
10	Frei:	0

Tab. 5.b

Außerdem steht ein weiterer Bausatz zur Verfügung, der den Dampfeinlass zweier Modelle SA0* (single-pipe) an einen einzigen Einlass anschließen lässt. Damit wird nur eine Zubehörreihe anstelle von zwei verwendet. Dieser Bausatz lässt außerdem die Leistung erlangen, die mit einer einzigen Lanze nicht erreicht werden könnte; er teilt die Einlassleistung der beiden Verteilungssysteme auf, was nicht nur die Leistung erhöht, sondern auch die Systemeffizienz steigert.

SAKD 0 x x 0 0 x Family prefix ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

Pos.	Bedeutung Option Beschreibung Gewicht
		(kg)
7	Abstand Mitte zu Mitte mm (in)	1 235 mm (9.251 in) 3.2
		2 420mm (16.535 in) 3.3

Für die Größen und Gewichte der Adapter siehe "Technische Spezifikationen".

H L L H

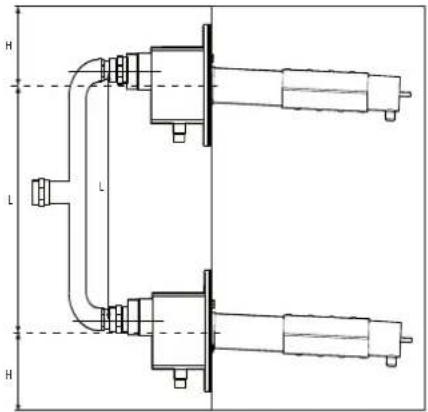

Bausatz SAKD0*10*0: (mittiger Abstand 235mm(9.3in))

Leistung ≤ 50kg/h (110lb/h)

H=150mm (5.9in) L=160mm (6.3in)

Mindesthöhe: 535mm (21.1in)

Leistung ≥ 50kg/h (110lb/h)

Mindesthöhe: 635mm (25.0in)

Bausatz SAKD0*20*0: (mittiger Abstand 420mm(16.5in))

Leistung ≤ 50kg/h (110lb/h)

H=150mm (5.9in) L=420mm (16.5in)

Mindesthöhe: 720mm (28.3in)

Leistung ≥ 50kg/h (110lb/h)

H=200mm (7.9in) L=420mm (16.5in)

Mindesthöhe: 820mm (32.3in)

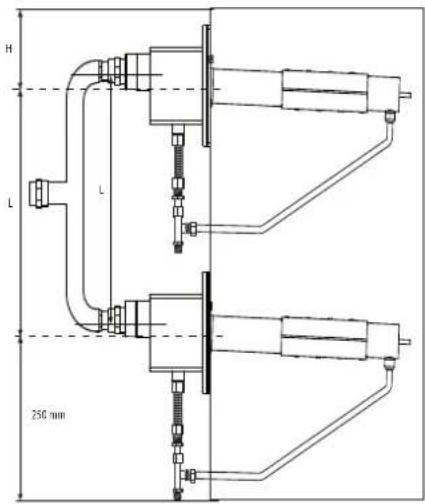

Bausatz SAKD0*20*0: (mittiger Abstand 420mm(16.5in))

Leistung ≤ 50kg/h (110lb/h)

H=150mm (5.9in) L=420mm (16.5in)

Mindesthöhe: 820mm (32.3in)

Leistung ≥ 50kg/h (110lb/h)

H=200mm (7.9in) L=420mm (16.5in)

Mindesthöhe: 870mm (34.3in)

NB: Bausatz nicht verfügbar für den nordamerikanischen Markt.

5.2 Verfügbare Dampfeinlass-Bausätze

Die Tabelle 5.c enthält die Liste aller verfügbaren Dampfeinlass-Bausätze für den Anschluss an die verschiedenen Rohrleitungsarten. Die Tabelle liefert auch Angaben zum Anschlusstyp für jeden Adapter.

Für die Installationen, die ein Verlängerungsstück für den Dampfeinlass benötigen, ist ein entsprechender Adapter der Länge 150 mm erhältlich (SAKIX80100).

Dieser Adapter weist denselben Flansch an beiden Enden auf (siehe Fig. 4.b).

Dampfeinlassanschlüsse

Art der Märkte
Größe	****E****0****P****0**	****T****0*	****P****U*	****E****U*
SAKI*401*0	nicht verfügb.	für Rohrleitung 40 mm	nicht verfügb.	nicht verfügb.
SAKI*402*0
SAKI*404*0
SAKI*441*0	G Außengew	nicht verfügb.	NPT Außengew	NPT Innengew ^1
SAKI*641*0	G Außengew	nicht verfügb.	nicht verfügb.	nicht verfügb.
SAKI*801*0	nicht verfügb.	für Rohrleitung 80 mm ^2	nicht verfügb.	nicht verfügb.
SAKI*841*0	G Außengew	nicht verfügb.	NPT Außengew	NPT Innengew ^1
SAKI*941*0	G Außengew	nicht verfügb.	nicht verfügb.	nicht verfügb.

Tab. 5.c

'SAKIE***U* besteht aus einem SAKIP***U*, der an ein Kniestück mit Innengewinde-Innengewinde angeschlossen ist.

^2 Diesen Adapter für den Anschluss von ultimateSAM an eine Kupferrohrleitung von 3" verwenden, weil der Gummischlauch von 80 mm extern auf die Rohrleitung von 3" gestülpct werden kann.

5.3 Dampfeinlassanschluss zwischen ultimateSAM und Ventilflansch SAKI\*\*\*\*\*

Für ultimateSAM sind Bausätze für den Anschluss zwischen dem Dampfeinlass des Verteilerrohrs und dem Ventilfl asch vorgesehen. Diese Bausätze variieren je nach Dampfeinlassanschluss des Verteilerrohrs und Nenndurchmesser (DN) der Ventile.

Pos.	Bedeutung	Opt.	Beschreibung
1	Anschlusstyp	64	1 1/2"
		84	2"
		94	2 1/2"
2	Nenndurchmesser	A	DN 15
		B DN 20
		C DN 25
		D	DN 32
		E	DN 40
		F	DN 50
		G	DN 65
3	Markt	U	Nordamerika
		0 Andere

Tab. 5.d

Diese Bausätze sind aus Edelstahl AISI 316 gefertigt.

Die in Tabelle 5.e angegebenen Bausätze umfassen:

• Dichtung(1);
- Flansch (2);
- Adapter (6);
• Leitung (3, 5);
- Anschlusstück (4).

Der für einen korrekten Anschluss in der RLT-Anlage einzuhaltende Mindestabstand beträgt D= 160 mm (6.3 in) (Fig. 2.d).

Die Leitung wird für die Durchführung durch die Isolierplatte der RLT-Anlage verwendet.

6. WAHL DES VENTIL-BAUSATZES UND STELLANTRIEBS

Für die mit Druckdampf gespeisten Systeme müssen Regelventile verwendet werden, die den zum ultimateSAM-Verteiler geleiteten Dampffluss regeln. Die Dampfflussregelung erfolgt wie nachstehend beschrieben:

1. Ein Sensor/Feuchteregler erzeugt ein (elektrisches oder pneumatisches) stetiges Signal, das proportional zur Abweichung der effektiven Feuchte vom geforderten Wert ist.
2. Das stetige Signal bewirkt eine Abweichung des Stellantriebs des Ventils.
3. Diese Abweichung variiert die Dampfleistung und lässt somit den verlangten Feuchtewert beibehalten.

Für den Großteil der Anwendungen besitzen das Ventil und der Stellantrieb (wie in Fig. 6.a und 6.b dargestellt) die folgenden Merkmale:

• Normalerweise geschlossen
- Reglerklappe und Sitz aus rostfreiem Edelstahl
- Exponentialregelung (eventuell konfigurierbar)
- Sicherheitsschließung (Feder) bei Funktionsstörung

Diverse weitere Faktoren müssen bei der Wahl des geeigneten Regelventils berücksichtigt werden, darunter:

• Befeuchtungslast (H)
- Speisung des Verteilers (von unten/oben)
• Zuleitungsdampfdruck
• Dp über das Ventil
• Dampfqualitätsanforderungen

Das Wahlsystem der Regelventile ist in Tabelle 6.a dargestellt.

NB: Nicht alle angegebenen Kombinationen sind verfügbar. Eine komplette Liste der verfügbaren Ventile und deren Merkmale ist im Absatz 6.2 angeführt.

SAKV0xxxx0

1	Präfn x
2	0 0
3	Material F = GusseisenS = Edelstahl0 = Messing (nur für den nordamerikanischen Markt)
4	Betriebsdruck	0 = Bis 1 bar (15 psi) (nur für den nordamerik. Markt)H = 1-4 bar (15-50 psi) (nur für den nordamerik. Markt)F = 0,1-4 bar (1,45-50 psi)
5	NenngrößeKv (EU)Cv (US)	A= 0,4B= 0,63C= 1D= 1,6E= 2,5F= 4G= 6,3H= 10I= 16J= 25K= 40L= 63
6	Märkte U = Nordamerika0 = Andere
7	--- ---

Tab. 6.a

Beispiel 1: Ein Ventil SAKV0FHD00 besitzt die folgenden Merkmale:

• Ventilkörper aus Gusseisen mit Reglerklappe und Sitz aus rostfreiem Edelstahl
  • Anwendung für andere Märkte als die USA
  • Betriebsdruck bis zu 4 bar (58 psig)
• Kv = 1.6
  • Geflanschte Anschlüsse PN 16

Beispiel 2: Ein Ventil SAKV00HIU0 besitzt die folgenden Merkmale:

• Ventilkörper aus Messing mit Reglerklappe und Sitz aus rostfreiem Edelstahl
  • Anwendung für USA-Markt
  • Betriebsdruck bis zu 4 bar (50 psig)
• Cv = 16
  • NPT-Anschüsse für USA-Markt

Der Regelventil-Wahlprozess ist im Flussdiagramm der Fig. 6.c dargestellt.

- Allgemein sollte das kleinste der Ventile mit höherem oder gleichem maximalem Durchfluss der Befeuchtungslast (H) gewählt werden. Die Leistung der Ventile ist mittels Flusskoeffizient Kv oder Cv angegeben. Siehe Absatz 6.1 für weitere Details zur Ventildimensionierung und den Flusskoeffizienten.

- Nach der Festlegung des Kv oder Cv wird das Material auf der Grundlage des Betriebsdrucks des Ventils gewählt.

Fig. 6.c

6.1 Ventildimensionierung und Flusskoeffi zienten

Die Größe eines Ventils wird allgemein anhand seines Flusskoeff zienten Kv (metrisches System) und Cv (US-/UK-System) ausgedrückt. Der Wert Kv stellt den Wasserfluss in m/h dar, der das Ventil mit einem Diff erenzdruck von 1 bar durchfließt. Ähnlich dazu stellt der Wert Cv den Wasserfluss in Gallonen (US) pro Minute dar, der das Ventil mit einem Diff erenzdruck von 1 psi durchfließt. Zwischen den beiden Werten herrscht das folgende Verhältnis:

$$ C _ {v} = 1. 1 6 K _ {v} $$

Wie bereits beschrieben hängt die Dimensionierung des Ventils vom Dampffl uss und von der Druckdiff erenz ab. Weil der vom ultimateSAM-Verteiler erzeugte Gegendruck minimale Werte hat (siehe Absatz 4.4), stimmt die Ventil-Druckdiff erenzpraktisch mit dem Zuleitungsdampfdruck überein. Sollte dieser unter 0,7 bar (10 psig) liegen, können die folgenden Formeln für die Dimensionierung verwendet werden (angegeben sowohl für das metrische als auch das US-/UK-System):

$$ K _ {v} = \frac {\dot {m}}{1 6 . 1 \sqrt {P _ {1} ^ {2} - P _ {2} ^ {2}}} $$

m : Max. Dampfleistung (kg/hr)

P₁: (Absoluter) Einlassdruck(bar a)

P : bar a

P 2: Auslassdruck (bar a)

P ^7 : @ unter Standardbedingungen

$$ C _ {v} = \frac {m}{2 . 1 \sqrt {P _ {1} ^ {2} - P _ {2} ^ {2}}} $$

m : Max. Dampfleistung (lb/hr)

P₁: (Absoluter) Einlassdruck (psia)

P: psia

P2: Auslassdruck (psia)

P: @ unter Standardbedingungen

Beträgt der Zuleitungsdruck über 0.7 bar (10 psig), arbeitet das Ventil unter kritischen Flussbedingungen. Im Fall von Trockendampf werden diese erreicht, wenn der absolute Druck dahinter geringer oder gleich 58% des absoluten Druckwertes davor beträgt. Nach Erreichen dieser Bedingungen führt eine weitere Druckminderung dahinter nicht zu einem Anstieg des Massendurchflusses ("blockierter" Fluss). Beträgt der Zuleitungsdruck über 0.7 bar (10 psig) --- das System befinndet sich unter kritischen Flussbedingungen ---, sind die Formeln für die Dimensionierung Folgende (angegeben sowohl für das metrische als auch das US-/UK-System):

$$ K _ {v} = \frac {\dot {m}}{1 2 . 5 P _ {1}} $$

m: Max. Dampfleistung (kg/hr)

P 1: (Absoluter) Einlassdruck (bar a)

P 1:1.7 bar a

$$ C _ {v} = \frac {\dot {m}}{6 3 . 1} P $$

m: Max. Dampfleistung (kg/hr)

P 1: (Absoluter) Einlassdruck (bar a)

P 1: 25 psia

Arbeitet das System unter kritischen Flussbedingungen, erreicht das Fluid sehr hohe Geschwindigkeiten (gleich jenen des Schalls im Mindestabschnitt), was zu Lärm und Vibrationen führen kann, die zu einem schnelleren Verschleiß eines nicht für die Verwendung geeigneten Ventils führen können.

Die Tabelle 6.b zeigt die Leistungen für jede Größe bei verschiedenen Einlassdruckwerten auf. Die Werte in "kg/h" wurden anhand der Ausdrücke für den Kv berechnet, während die in "lb/hr" ausgedrückten Leistungen anhand der Ausdrücke für den Cv erzielt wurden (die Werte in "lb/hr" wurden NICHT durch eine Umwandlung der Werte "kg/h" berechnet).

NB: Sollte die maximale Leistung des gewählten Ventils deutlich über der Befeuchtungslast liegen, sollte bei Möglichkeit das Regelsystem so konfiguriert werden, dass der Öffnungsgrad des Ventils begrenzt wird, um potenzielle Probleme in der Einschwingphase zu vermeiden.

Dampfl eistung der Ventile kg/h (lb/hr)

Zuleitungsdruck, bar (psig)
Kv (EU)	0.15	0.35	0.70	1.0	1.5	2.0	2.5	3.0	3.5	4.0
Cv (US)	(2)	(5)	(10)	(15)	(22)	(29)	(36)	(44)	(51)	(58)
A = 0.40	3.7	5.9	8.9	10	13	15	18	20	23	25
	(6.7)	(11)	(17)	(19)	(24)	(28)	(33)	(38)	(43)	(-)
B = 0.63	5.8	9.2	14	16	20	24	28	32	36	39
	(10)	(17)	(26)	(30)	(38)	(45)	(52)	(60)	(67)	(-)
C = 1.0	9.2	15	22	25	31	38	44	50	56	63
	(17)	(28)	(42)	(48)	(60)	(71)	(83)	(96)	(110)	(-)
D = 1.6	15	23	36	40	50	60	70	80	90	100
	(27)	(44)	(67)	(77)	(96)	(110)	(130)	(150)	(170)	(-)
E = 2.5	23	37	56	63	78	94	110	130	140	160
	(42)	(69)	(100)	(120)	(150)	(180)	(210)	(240)	(270)	(-)
F = 4.0	37	59	89	100	130	150	180	200	230	250
	(67)	(110)	(170)	(190)	(240)	(280)	(330)	(380)	(430)	(-)
G = 6.3	58	92	140	160	200	240	280	320	360	390
	(100)	(170)	(260)	(300)	(380)	(450)	(520)	(600)	(670)	(-)
H = 10	92	150	220	250	310	380	440	500	560	630
	(170)	(280)	(420)	(480)	(600)	(710)	(830)	(960)	(1100)	(-)
I = 16	150	230	360	400	500	600	700	800	900	1000
	(270)	(440)	(670)	(770)	(960)	(1100)	(1300)	(1500)	(1700)	(-)
J = 25	230	370	560	630	780	940	1100	1300	1400	1600
	(420)	(690)	(1000)	(1200)	(1500)	(1800)	(2100)	(2400)	(2700)	(-)
K = 40	370	590	890	1000	1300	1500	1800	2000	2300	2500
	(670)	(1100)	(1700)	(1900)	(2400)	(2800)	(3300)	(3800)	(4300)	(-)
L = 63	530	850	1290	1500	1800	2200	2500	2900	3300	3600
	(970)	(1600)	(2400)	(2800)	(3500)	(4100)	(4800)	(5500)	(6200)	(-)

Tab. 6.b

6.2 Verfügbare Ventile und Merkmale

Die Tabelle 6.c liefert eine komplette Liste aller für den ultimateSAM-Verteiler verfügbaren Regelventile. Die Tabelle gibt außerdem die Abmessungen und den Typ der Anschlüsse für jedes Ventil an.

Einlass-/Ablaufanschlüsse

	Material, Druck, Markt
Ventilgröße	****FH*0*Gusseisen	*****SF*0*Edelstahl	****00*U*	****0H*U*
SAKV0**A*0SAKV0**B*0	n.v. n.v. 1⁄2"NPT Innengew. n.v.
SAKV0**C*0 F	flansch DN 15 1⁄2" NPT Innengew. 1⁄2" NPT Innengew.
SAKV0**D*0	Flansch DN 15 1⁄2" NPT Innengew. 1⁄2" NPT Innengew.
SAKV0**E*0 F	flansch DN 15 1⁄2" NPT Innengew. 1⁄2" NPT Innengew.
SAKV0**F*0 F	flansch DN 15 1⁄2" NPT Innengew. 1⁄2" NPT Innengew.
SAKV0**G*0 F	flansch DN 20 3⁄4" NPT Innengew. 3⁄4" NPT Innengew.
SAKV0**H*0 F	flansch DN 25 1" NPT Innengew. 1" NPT Innengew.
SAKV0**I*0 F	flansch DN 32 11⁄4" NPT Innengew.			11⁄4" NPT Innengew.
SAKV0**J*0	Flansch DN 40		11⁄2" NPT Innengew.	11⁄2" NPT Innengew.
SAKV0**K*0 F	flansch DN 50 2" NPT Innengew. n.v.
SAKV0**L*0 F	flansch DN 65		n.v.	n.v.

Tab. 6.c

Für die Daten zum Gewicht, den Abmessungen, Materialen und zum Regelbereich für jeden Stellantrieb siehe die "Technischen Spezifikationen".

6.3 Stellantriebe und Anschlussbausätze

Nach der Wahl eines Ventils auf der Grundlage der vorher dargelegten Dimensionierungskriterien muss damit ein Stellantrieb kombiniert werden. Dieser lässt mittels analogem Steuersignal die Öffnung und Schließung des Dampfregelventils regeln. Die Tabelle 6.d enthält das Wahlsystem für die Stellantriebe.

SAKA 0 x xx x 0 ① ② ③ ④ ⑤ ⑥

1	Präfi x
2	---	---
3	Typ	E = ElektronischP = Pneumatisch
4	Identifikator	01 Folgenummer02---
5	Markt	0 = AndereU = U.S.
6	---	---

Tab. 6.d

Nicht alle Stellantriebe sind mit einem spezifi schen Ventil kompatibel. Die folgenden Wahltabellen geben den geeigneten elektronischen oder pneumatischen Stellantrieb für jedes in den Tabellen 6.e und 6.f angegebene Regelventil an.

Wahl des elektronischen Stellantriebs

	Materialcodes, Druck, Märkte
Ventiltyp	*****FH*0*	*****SF*0*	*****00*U*	*****OH*U*
SAKV0**A*0	n.v.	n.v. SAKAE001U0 n.v.
SAKV0**B*0
SAKV0**C*0	n.v.	SAKAOE0300	SAKAE001U0	SAKAE002U0
'SAKV0**D*0	SAKAOE0200	SAKAOE0300	SAKAE001U0	SAKAE002U0
SAKV0**F*0
SAKV0**F*0	SAKAOE0200	SAKAOE0300	SAKAE001U0	SAKAE002U0
SAKV0**G*0	SAKAOE0200	SAKAOE0300	SAKAE001U0	SAKAE002U0
SAKV0**H*0	SAKAOF0200	SAKAOF0300	SAKAF001U0	SAKAF002U0
SAKV0**I*0	SAKAOE0200	SAKAOE0300	SAKAE002U0	SAKAE002U0
'SAKV0**J*0	SAKAOE0200	SAKAOE0300	SAKAE002U0 n.v.
SAKV0**K*0
SAKV0**L*0	n.v.	n.v.	n.v.	n.v.

Tab. 6.e

NB: Alle Ventilbausätze Typ "*****FH*0" und *****SF*0" umfassen den elektrischen Stellantrieb (für Märkte außer USA). Der obgenannte Code (SAKA0E0200 und SAKA0E0300) gilt nur für Ersatzteile (nur Stellantrieb).

Wahl des pneumatischen Stellantriebs

	Materialcodes, Druck, Märkte
Ventiltyp	*****F0*0*****H0*0*	*****00*U*****	DH*U*
SAKV0**A*0	n.v.	SAKAP001U0	n.v.
SAKV0**B*0
SAKV0**C*0	n.v.	SAKAP001U0	SAKAP002U0
SAKV0**D*0
SAKV0**E*0
SAKV0**F*0
SAKV0**G*0
SAKV0**H*0	n.v.	SAKAP001U0	SAKAP003U0
SAKV0**I*0	n.v.	SAKAP002U0	SAKAP003U0
SAKV0**J*0
SAKV0**K*0	n.v.	SAKAP003U0	n.v.
SAKV0**L*0	n.v.	n.v.	n.v.

Tab. 6.f

Für die Daten zum Gewicht, den Abmessungen, Materialen und zum Regelbereich für jeden Stellantrieb siehe die "Technischen Spezifikationen".

Neben den Stellantrieben sind Anschlussbausätze für die Ventilversionen mit gewindegebohrten Anschlüssen vorhanden, um deren Anschluss an die im ultimateSAM-System vorgesehenen Dampfeinlassadapter zu vereinfachen. Die Codes dieser Bausätze sind in Tabelle 6.g angegeben; die Liste der in den Bausätzen enthaltenen Adapter befinet sich in Tabelle 6.h.

SAKR ① 0 ② x ③ xx ④ U ⑤ 0 ⑥

1	Präf x
2	---	---
3	Material	F = GusseisenS = Inox-Edelstahl
4	Größe	24=1⁄2" Rohrleitung34=3⁄4" Rohrleitung44= 1" Rohrleitung64= 1 1⁄4" Rohrleitung64= 1 1⁄2" Rohrleitung84= 2" Rohrleitung
5	Markt	U = Nordamerika
6	---	---

Tab. 6.g

Liste der Adapter für SAKRO***U0

Pipe Size (NPT)	Bushing F-M (size)	3" Nipple M-M (size)	Union F-F (size)
*****24**	2 (1⁄2"x1")	2 (1")	1 (1")
*****34**	2 (3⁄4"x1")	2 (1")	1 (1")
*****44**	n/a	2 (1")	1 (1")
*****54**	2 (11⁄4"x2")	2 (2")	1 (2")
*****64**	2 (11⁄2"x2")	2 (2")	1 (2")
*****84**	n/a	2 (2")	1 (2")

Tab. 6.h

7. WAHL DES FILTER-, KONDENSATABSCHEIDER- UND KONDENSATABLEITER-BAUSATZES

Filter, Kondensatabscheider und Kondensatableiter sind integrierende Bauteile eines Dampfverteilungssystems, sowohl bei der Speisung mit Druckdampf als auch mit atmosphärischem Dampf. Der Kondensatableiter verhindert, dass das in der Dampfzuleitung entstandene Kondensat (vor allem während der Anlageninbetriebnahme) den Verteiler oder das Ventil erreicht. Der Filter beseitigt jede Art von Verunreinigung, die über die Leitung mitgeführt werden kann, und verhindert das Erreichen des Verteilers. Außerdem muss ein Ablaufrohr für das Kondensat vorgesehen werden, das sich innerhalb des Verteilers bildet.

Die Fig. 7.a und 7.b zeigen die nötigen Grundbauteile für ein System, das mit Druckdampf gespeist wird. Das System könnte weitere, nicht dargestellte Bauteile vorsehen wie Absperrventile, Kondensatabscheider etc.

① Stellantrieb
② Ventil
③ Y-Filter
④ Kondensatableiter

Sollte der ultimateSAM-Verteiler direkt an einen Befeuchter angeschlossen sein (Fig. 7.c), kann der Kondensatableiter auch nicht nötig sein, wenn es die Installation dem sich innerhalb der Leitung bildenden Kondensat ermögicht, direkt zum Befeuchter zurückzufließen. Sollte dies nicht möglich sein, muss ein Kondensatableiter auch für die an einen Befeuchter angeschlossenen Systeme vorgesehen werden, damit kein Kondensat in den Verteiler gelangen kann.

Fig. 7.c

NB: Die Adapter und Dampfl eitungen sind optional verfügbar. Die Ablaufsiphone sind nicht Bestandteil des ultimateSAM-Systems. Das Wahlsystem für Filter, Kondensatabscheider und Kondensatableiter ist in Tabelle 7.a dargestellt.
NB: Nicht alle in der Tabelle angegebenen Kombinationen sind verfügbar. Eine komplette Liste der verfügbaren Bausätze und deren Merkmale ist in Absatz 7.1 angeführt.

SAKTxxxxx0 ① ② ③ ④ ⑤ ⑥

1	Präfix
2	Material	F =	Eisen
		S =	Inox Edelstahl
3	Typ	S =	Kondensatabscheider
		T =	Filter-/Kondensatableleiter-Bausatz
4	Größe	15 =	DN 15 geflanscht
		20 =	DN 20 geflanscht
		25 =	DN 25 geflanscht
		32 =	DN 32 geflanscht
		40 =	DN 40 geflanscht
		44=	1" gewindegebohrte Rohrleitung
		50=	DN 50 geflanscht
		65=	DN 65 geflanscht
		84=	2" gewindegebohrte Rohrleitung
5	Markt	U =	Nordamerika
		0 =	Andere
6	---	---

Tab. 7.a

7.1 Liste der verfügbaren Bausätze

Die Tabelle 7.b liefert eine komplette Liste aller für die Verwendung mit dem ultimateSAM-Verteiler verfügbaren Filter, Kondensatabscheider und Kondensatableiter. Außerdem gibt sie für jedes Zubehörteil die Abmessungen und den Anschlusstyp an.

Einlass-/Ablaufanschlüsse

	Material, Typ, Markt
Größe ****FT**0* ****FT**U* ****ST**U*
SAKT**15*0 Gcfl anscht DN 15" n.v. n.v.
SAKT**20*0 Gcfl anscht DN 20 n.v. n.v.
SAKT**25*0 Gcfl anscht DN 25 n.v. n.v.
SAKT**32*0 Gcfl anscht DN 32 n.v. n.v.
SAKT**40*0 Gcfl anscht DN 40 n.v. n.v.
SAKT**44*0 n.v. 1" NPT Innengewinde 1" NPT Innengewinde
SAKT**50*0 Gcfl anscht DN 50 n.v. n.v.
SAKT**65*0 Gcfl anscht DN 65 n.v. n.v.
SAKT**84*0 n.v. 2" NPT Innengewinde 2" NPT Innengewinde

Tab.7.b

Die Tabelle 7.c listet die Artikel und Mengen der gewindegebohrten Adapter auf, die in den entsprechenden Filter-/Kondensatabscheider-Bausätzen mit gewindegebohrten Anschlüssen eingeschlossen sind. Die Filter-/Kondensatabscheider-Bausätze mit geflanschten Anschlüssen sind vollständig enthalten.

Artikel für SAKT*T**U0

7.2 Wahl des Filter- und Kondensatableiter-Bausatzes

Für die Regelsysteme mit geflanschten Anschlüssen ist ein Filter, ein Kondensatableiter oder ein Kondensatabscheider zu wählen, der denselben Flansch des Regelventils besitzt. Beispiel: Ein Filter-/Kondensatableiter-Bausatz SAKTFT1500 oder ein Kondensatabscheider SAKSFT1500 eignen sich optimal für das Ventil SAKV0F0D00.

Für die Regelsysteme mit gewindegebohrten Anschlüssen ist der Filter-/Kondensatableiter Bausatz auf der Grundlage des Flusskoeffizienten (Cv) des Regelventils zu wählen. Für Ventile mit einem Cv bis 10 ist ein Bausatz 1" zu verwenden. Für die Systeme, die Ventile mit einem höheren Cv als 10 vorsehen, empfiehlt sich ein Bausatz von 2". Für einige Anwendungen könnten die Vorschriften die Verwendung von vollständig aus rostfreiem Edelstahl bestehenden Bauteilen verlangen.

7.3 Kondensatablaufsiphone

Die Verteilerrohre weisen einen gewindegebohrten Anschluss (3/4" Außengewinde NPT für den nordamerikanischen Markt und 3/4"Gas Außengewinde für die anderen Märkte) für den Kondensatablauf auf. Werden Siphone im Ablaufrohr verwendet, wie in Fig. 7.c dargestellt, sollte deren Höhe eine Wassersäule von min. 500 Pa (50 mm oder 2" H2O) über dem statischen Druck (PS) im Verteilerrohr ermöglichen. NB: Eine Mindesthöhe von 150 mm (6") wird für die meisten Anwendungen empfohlen, in denen der Siphon das Kondensat in eine Auffangwanne innerhalb des Luftkanals ableitet.

Nota: Es sind die örtlichen Vorschriften in Bezug auf die Mindesthöhe des Siphons zu überprüfen.

NB: Die Anschlüsse und das Kondensatablaufrohr der Fig. 7.c gehören nicht zum ultimateSAM-System.

Der statische Druck innerhalb des Zuleitungsverteilerrohrs (PS) hängt von drei Faktoren ab:

- Höhe der Lanzen (d. h. Anzahl der Düsen);

- Anzahl der Düsen (N);

• Befeuchtungslast (H).

Zur Berechnung des statischen Dr

$$ P _ {S} = D \left(\frac {H}{1 0 0 * N}\right) ^ {2} $$

Ps: Statischer Druck in kPa (in H2O)

H: Befeuchtungslast in kg/h (lb/hr)

N: Anzahl der Lanzen

Die Tabelle 7.d liefert die Werte der Konstante "D" für jeden Höhencode. Die berechneten Werte können in Abhängigkeit des höheren Wertes um ±10% oder ±0.1 kPa (½ in H2O) abweichen.

Konstante "D" kPa (in H₂O)"

Höhencode	A 45 18 (38)
	B 20.64 (17)
	C 11 97 (9.9)
	D 7.99 (6.6)
	E 5.84 (4.8)
	F 4.56 (3.8)
	G 3.75 (3.1)
	H 3.20 (2.7)
	I 2.82 (2.3)
	J 2.55 (2.1)
	K 2.35 (2.0)
	L 2.21 (1.8)
	M 2.09 (1.7)
	N 2.01 (1.7)
	O 1.95 (1.6)
	P 1.90 (1.6)
	Q 1.86 (1.5)

Tab.7.d

NB: Für die Modelle SA0 beträgt der maximale Code L.

Führt der Siphon das Kondensat außerhalb des Luftkanals ab, muss die Höhe (zusätzlich) den statischen Druck im Luftkanal berücksichtigen. Es sind die örtlichen Vorschriften in Bezug auf die Mindesthöhe des Siphons zu überprüfen. Sollte aus Platzgründen eine ausreichende Höhe des Siphons nicht möglich sein, sollte ein anderes Kondensatableitungssystem in Erwägung gezogen werden, wie ein Schwimmerableiter (siehe vorher) oder alternativ eine andere Konfiguration des Verteilers, welche den Gegendruck reduziert.

Die Halterungen für den SAB*/ SAT* ultimateSAM-Verteiler können eingestellt werden, um eine Nutzhöhe für den Ablaufsiphon bis zu 82 mm (3¼") zu liefern (siehe Fig 7.d). Falls die Halterungen nicht angehoben werden können, ist ein optionaler Bausatz erhältlich, der größere Halterungen vorsieht, um den Nutzabstand zwischen dem Verteiler und dem Luftkanalboden zu erhöhen (siehe Absatz 8.1).

Halterung für Mindesthöhe Halterung in Standard-Position Fig. 7.e 37.5 mm (1.48 in) 82.5 mm (3.25 in)

Für die Installationen, in denen die Siphone das Kondensat außerhalb des Luftkanals abführen, muss die Siphonhöhe um eine äquivalente Wassersäule des statischen Drucks innerhalb des Luftkanals erhöht werden.

7.3.1 Kondensatablaufsiphone Modelle SA0\* und Mindestabstände

Die Einzellanzen-Ausführung SAO sieht zwei Kondensatableleiter vor: den ersten auf dem Dampfeinlass-Verteilerrohr 1/2" (GAS oder NPT), den zweiten am Ende der Lanze 3/8" (GAS oder NPT). In Fig. 7.g ist ein typischer Anschluss mit zwei Kondensatablaufsiphonen dargestellt.

Optional ist ein Kondensatablaufrohr für die Ableitung außerhalb der RLT-Anlage/des Luftkanals erhältlich (Fig. 7.h). Für seine Installation muss eine Öffnung im Luftkanal (gemäß Bohrschablone) gebohrt werden. Der Außendurchmesser des Ablaufrohrs beträgt 10 mm.

Um einen einzigen Kondensatableitungspunkt einzurichten, kann der Bausatz SAKCOST000 verwendet werden (Fig. 3.i). Mit dem Bausatz wird der Kondensatableiter des Verteilerrohrs an das Kondensatablaufrohr der Lanze angeschlossen (Fig. 3.k).

Es ist möglich, den thermostatischen Abfluss SAKTBH0000 (Abb.3.j) (optional geliefert) direkt an das Kondensatablaufrohr anzuschließen. Das SAKTBH0000-Kit muss horizontal installiert werden (Abb. 3.k).

Fig. 7.j

240 mm

Fig. 7.k

Beispiel: Bei der Installation eines ultimateSAM-Verteilungssystems SAOHALI000 müssen - um nur einen Siphon anstelle von zwei Siphonen anzuschließen - ein Kondensatablaufrohr-Bausatz und ein Tee-Kondensatablauf-Bausatz verwendet werden.

Um den Code der für die Lanzenlänge richtigen Rohrleitung zu fi nden, siehe Tabelle 9.a unter dem Abschnitt Spezifikationen; in diesem Beispiel ist ein Bausatz-Code SAKCHS1000 mit GAS-Anschluss zu wählen.

Der Tee-Kondensatablauf-Code ist dagegen SAKCOST000; nun kann der korrekt dimensionierte Siphon angeschlossen werden (siehe Abs. 7.3).

In Abhängigkeit der Konfi guration des ultimateSAM-Verteilungssystems SA0* sind einige Mindestabstände einzuhalten:

Effektive Leistung der einzelnen Lanze ≤ 50kg/h (110lb/h) -> H=150mm (5.9in)

Mindesthöhe RLT-Anlage: 300mm (11.8in)

Eff ektive Leistung der einzelnen Lanze > 50kg/h (110lb/h) -> H=200mm (7.9in)

Mindesthöhe RLT-Anlage: 400mm (15.8in)

Effektive Leistung der einzelnen Lanze ≤ 50kg/h (110lb/h) H=150mm (5.9in) L=250mm (9.8in)

Mindesthöhe RLT-Anlage: 400mm (15.8in)

Effektive Leistung der einzelnen Lanze > 50kg/h (110lb/h) H=150mm (5.9in) L=250mm (9.8in)

Mindesthöhe RLT-Anlage: 450mm (17.7in)

Effektive Leistung der einzelnen Lanze ≤ 50kg/h (110lb/h) H=150mm (5.9in) L=160mm (6.3in)

Mindesthöhe RLT-Anlage: 460mm (18.1in)

Effektive Leistung der einzelnen Lanze > 50kg/h (110lb/h) H=200mm (7.9in) L=200mm (7.9in)

Mindesthöhe RLT-Anlage: 600mm (23.6in)

H L L H

Bausatz SAKD0S1000:

(mittiger Abstand 235mm(9.3in))

Effektive Leistung der einzelnen Lanze ≤ 50kg/h (110lb/h) H=150mm (5.9in) L=160mm (6.3in)

Mindesthöhe RLT-Anlage: 535mm (21.1in)

Eff ektive Leistung der einzelnen Lanze > 50kg/h (110lb/h) H=200mm (7.9in) L=200mm (7.9in)

Mindesthöhe RLT-Anlage: 635mm (25.0in)

Bausatz SAKD0S2000:

(mittiger Abstand 420mm(16.5in))

Effektive Leistung der einzelnen Lanze ≤ 50kg/h (110lb/h) H=150mm (5.9in) L=420mm (16.5in)

Mindesthöhe RLT-Anlage: 720mm (28.3in)

Effektive Leistung der einzelnen Lanze > 50kg/h (110lb/h) H=200mm (7.9in) L=420mm (16.5in)

Mindesthöhe RLT-Anlage: 820mm (32.3in)

(mittiger Abstand 420mm(16.5in))

Effektive Leistung der einzelnen Lanze ≤ 50kg/h (110lb/h) H=150mm (5.9in) L=420mm (16.5in)

Mindesthöhe RLT-Anlage: 820mm (32.3in)

Effektive Leistung der einzelnen Lanze > 50kg/h (110lb/h)

H=200mm (7.9in) L=420mm (16.5in)

Mindesthöhe RLT-Anlage: 870mm (34.3in)

NB: Bausatz nicht verfügbar für den nordamerikanischen Markt.

8. OPTIONEN

8.1 Bausatz für größeren Sockel (SAKS010000)

Es kann sein, dass die für das ultimateSAM-Befeuchtungssystem vorgesehenen Standard-Halterungen nicht genügend Raum zwischen dem Verteiler und dem Luftkanalboden garantieren. Für diesen Fall ist ein optionaler Halterungs-Bausatz verfügbar (SAKS010000). Die optionalen Halterungen lassen einen höheren Abstand zwischen dem Verteiler und dem Luftkanalboden bis max. 386 mm (15") erzielen (siehe Fig. 8.a.).

Sollte der Abstand zwischen dem Verteiler und der oberen Luftkanalwand erhöht werden müssen, wie es zum Beispiel im Falle eines Verteilers mit Dampfzuleitung von oben und mit am Einlass installiertem Ventil und Stellantrieb sein kann, können die optionalen Halterungen auch in oberer Position anstelle der Standard-Halterungen verwendet werden.

Halterung für Mindesthöhe Halterung in Standard-Position 37,5 mm (1,48 in) 82,5 mm (3,25 in)

Fig. 8.a

CAREL

CAREL INDUSTRIES HQs
