FOIRE AUX QUESTIONS - PlantVisorPRO Carel

Qu'est-ce que la fonction 'Smooth lines' sur le PlantVisorPRO ?

La fonction Smooth lines maintient la température de l'installation stable autour du point de consigne en modulant l'ouverture de la vanne de détente via un algorithme PID. Cela évite les cycles fréquents de démarrage/arrêt et améliore l'efficacité énergétique.

Comment configurer la fonction 'Floating suction' ?

Accédez au menu 'Énergie' (PVPRO) ou 'Add-ons' (BOSS) et sélectionnez 'Optimisation pression aspiration'. Associez les installations au rack, choisissez le mode (Smooth lines ou Duty cycle), puis définissez les paramètres comme les points de consigne min/max, le gradient et l'intervalle d'échantillonnage.

Quels contrôleurs sont compatibles avec le PlantVisorPRO ?

Le PlantVisorPRO est compatible avec les contrôleurs CAREL tels que MPXPRO (versions ≥3.2 pour Smooth lines), MPXone, IR33, et d'autres modèles utilisant le protocole Modbus.

Comment associer des installations à un rack ?

Dans l'onglet 'Association', double-cliquez sur le rack souhaité, sélectionnez les dispositifs dans la liste de gauche, cochez 'Fonction Smooth lines' si applicable, puis cliquez sur la flèche vers la droite et enregistrez.

Que signifient les couleurs (vert, jaune, orange, rouge) dans l'interface ?

Ces couleurs indiquent l'état des installations : vert = fonctionnement optimal (marge d'augmentation de pression), jaune = avertissement, orange = critique, rouge = surchargé. Le plugin ajuste la pression d'aspiration en fonction du nombre d'installations de chaque couleur.

Quelle est la différence entre les modes 'Smooth lines' et 'Duty cycle' ?

Smooth lines utilise un algorithme PID pour moduler le détendeur en continu, tandis que Duty cycle se base sur le pourcentage de temps de fonctionnement ON/OFF des installations. Smooth lines offre une régulation plus fine et stable.

Comment réinitialiser le point de consigne de pression d'aspiration par défaut ?

Dans l'onglet 'Paramètres' du plugin, vous pouvez régler les valeurs minimale et maximale du point de consigne. Pour réinitialiser, désactivez et réactivez le plugin, ou remettez manuellement les valeurs par défaut via le superviseur.

Que faire si une installation est marquée 'hors ligne' ou 'N/A' ?

Vérifiez la connexion réseau et l'alimentation de l'installation. Si elle est hors ligne, le plugin peut considérer l'installation comme jaune/orange/rouge selon la durée. Pour les installations sans Smooth lines (N/A), le point de consigne ne sera pas augmenté.

Comment mettre à jour le firmware du PlantVisorPRO ?

La mise à jour se fait via le superviseur. Reportez-vous à la notice pour la procédure détaillée. Généralement, téléchargez le fichier de mise à jour et utilisez l'outil de supervision pour le transférer au module.

Où puis-je télécharger la notice complète ?

Vous pouvez télécharger la notice au format PDF gratuitement sur notice-facile.com ou sur le site officiel de CAREL. La notice est disponible en français, anglais, allemand, espagnol et italien.

MODE D'EMPLOI PlantVisorPRO Carel

Module d'extension Boss/PVPRO pour centrales et installations frigorifi ques

2.1 Sélection d'un rack....10
2.2 Jumelage du rack....11
2.3 Écran principal....12
2.4 Configuration avec Smooth lines....13
2.5 Détails sur le fonctionnement avec la fonction Smooth lines....15
2.6 Configuration sans Smooth lines (Duty cycle)....17
2.7 Détails sur le fonctionnement (sans Smooth lines)....19

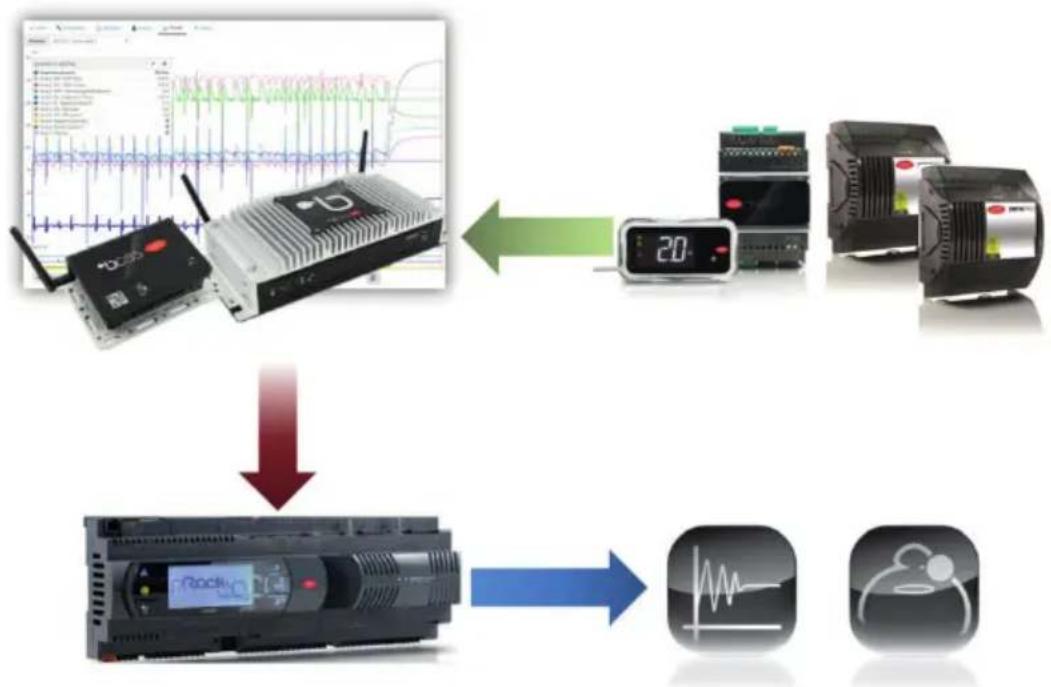

1. INTRODUCTION

Fig. 1.a

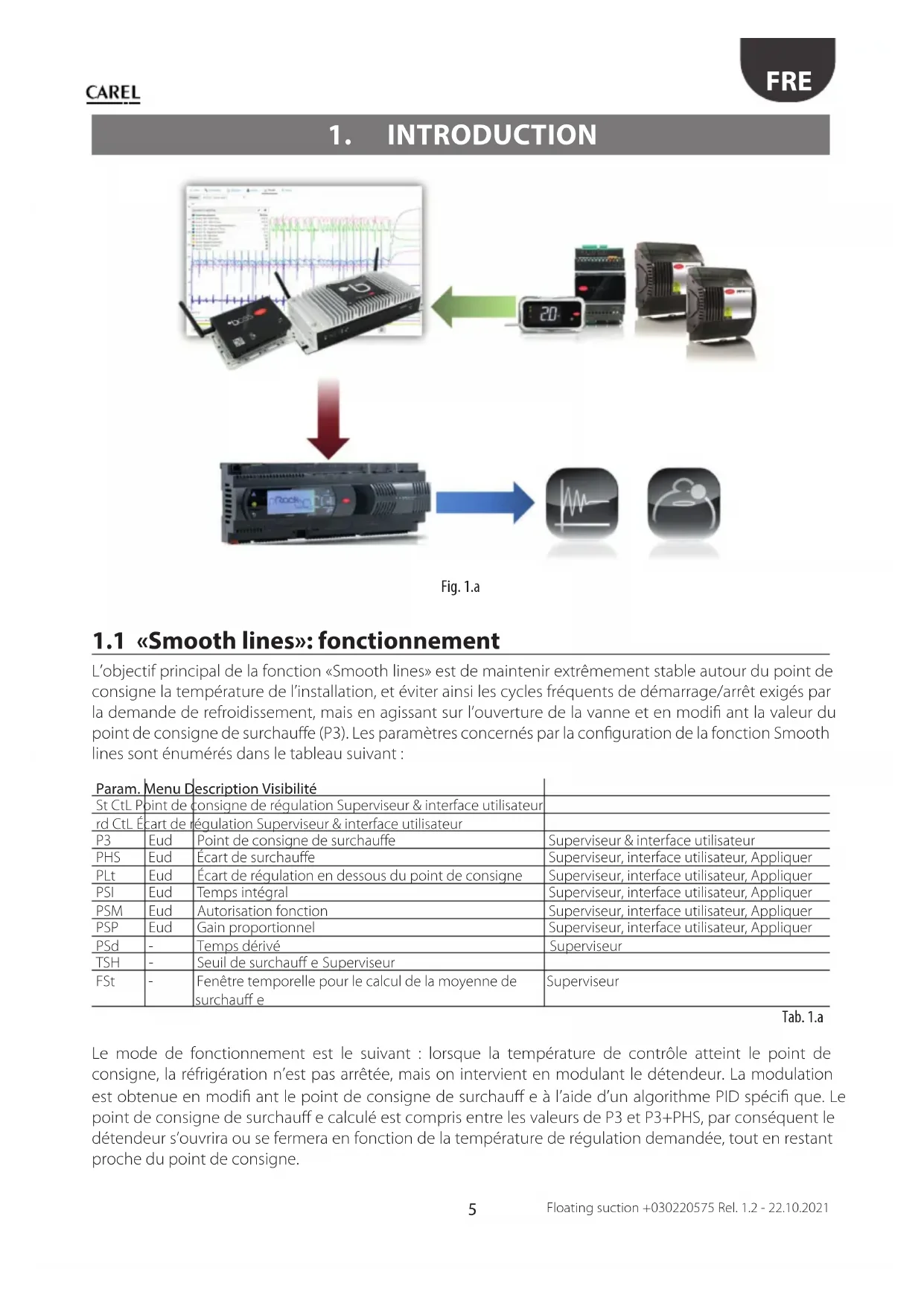

1.1 «Smooth lines»: fonctionnement

L'objectif principal de la fonction «Smooth lines» est de maintenir extrêmement stable autour du point de consigne la température de l'installation, et éviter ainsi les cycles fréquents de démarrage/arrêt exigés par la demande de refroidissement, mais en agissant sur l'ouverture de la vanne et en modifi ant la valeur du point de consigne de surchauffe (P3). Les paramètres concernés par la configuration de la fonction Smooth lines sont énumérés dans le tableau suivant :

Param.	Menu	Description Visibilité
St CtL	Point de consigne de régulation Superviseur & interface utilisateur
rd CtL	Écart de régulation Superviseur & interface utilisateur
P3	Eud	Point de consigne de surchauffe	Superviseur & interface utilisateur
PHS	Eud	Écart de surchauffe	Superviseur, interface utilisateur, Appliquer
PLt	Eud	Écart de régulation en dessous du point de consigne	Superviseur, interface utilisateur, Appliquer
PSI	Eud	Temps intégral	Superviseur, interface utilisateur, Appliquer
PSM	Eud	Autorisation fonction	Superviseur, interface utilisateur, Appliquer
PSP	Eud	Gain proportionnel	Superviseur, interface utilisateur, Appliquer
PSd	-	Temps dérivé	Superviseur
TSH	-	Seuil de surchauff e Superviseur
FSt	-	Fenêtre temporelle pour le calcul de la moyenne de surchauff e	Superviseur

Tab. 1.a

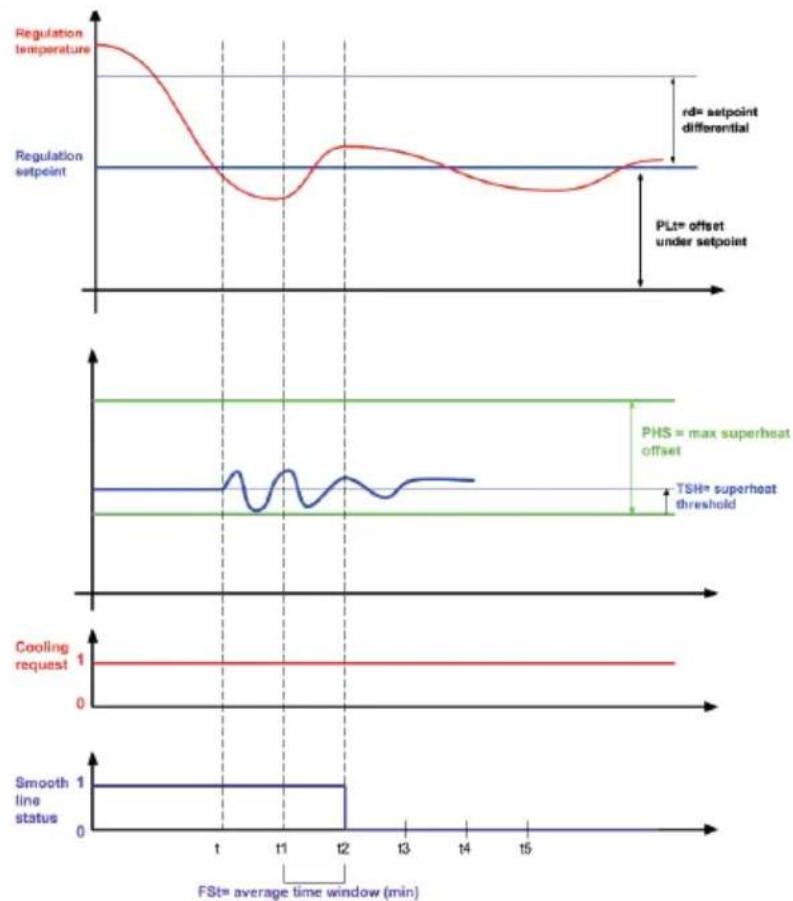

Le mode de fonctionnement est le suivant : lorsque la température de contrôle atteint le point de consigne, la réfrigération n'est pas arrêtée, mais on intervient en modulant le détendeur. La modulation est obtenue en modifi ant le point de consigne de surchauff e à l'aide d'un algorithme PID spécifi que. Le point de consigne de surchauff e calculé est compris entre les valeurs de P3 et P3+PHS, par conséquent le détendeur s'ouvrira ou se fermera en fonction de la température de régulation demandée, tout en restant proche du point de consigne.

L'algorithme reste activé tant que la température de contrôle ne descend pas en-dessous du seuil St – PLt ; au dépassement de ce seuil, la régulation est de toute façon stoppée.

Lorsque la fonction «Smooth lines» est autorisée, la variable indique au superviseur si le MPXPRO (MPXPRO/MPXone Medium + EVDice/mini e MPXone Advanced) est en train de fonctionner avec une marge donnée, à savoir si le point de consigne de la pression de la ligne d'aspiration correspondante peut être augmenté sans détériorer la régulation. Dans le détail le point de consigne de surchauffe moyen est supérieur à P3 + THS. La moyenne est calculée au cours d'une fenêtre temporelle FSt.

Les Smooth lines sont disponibles su MPXone* et MPXPRO à partir de la version 3.2 et suivantes.

Les paramètres de confi guration de la fonction «Smooth lines» sont énumérés dans le tableau 1a.

Les réglages fondamentaux sont énumérés ci-après, avec le nom du paramètre et la valeur par défaut:

1. autorisation de la fonction ; la valeur par défaut est PSM = 0 (désactivée) ;

2. réglage de l'off set de surchauff e maximale ; la valeur par défaut est PHS = 15 (K).

Ce paramètre permet d'éviter que le point de consigne de surchauffe calculé ne soit trop élevé

1. réglage de l'offset de régulation en dessous du point de consigne ; la valeur par défaut est PL.t = 2 (K). Ce paramètre permet d'éviter que la température de régulation ne descende trop en-dessous du point de consigne, interrompant la demande de réfrigération pour cause de température ayant franchi le seuil de sécurité.

2. réglage de l'écart de contrôle principal ; la valeur par défaut est rd = 2 (K) ;

si la fonction «Smooth lines» est autorisée, la valeur conseillée est rd = 4 (K).

1.3 «Floating suction» sur pRack

L'application pRack dispose de la fonction «Floating suction» : celle-ci permet au module d'extension du superviseur (PVPRO/Boss) d'augmenter le point de consigne de la pression d'aspiration lorsque les conditions de fonctionnement des installations sont favorables. Cela signifi e que le superviseur, en contrôlant les installations connectées au rack, vérifi e que celles-ci parviennent à atteindre la température de point de consigne, et seulement après, le rack est autorisé à augmenter la pression d'aspiration. L'augmentation du point de consigne d'aspiration permet au système de fonctionner avec plus d'efficacité énergétique.

Le parcours de configuration est le suivant :

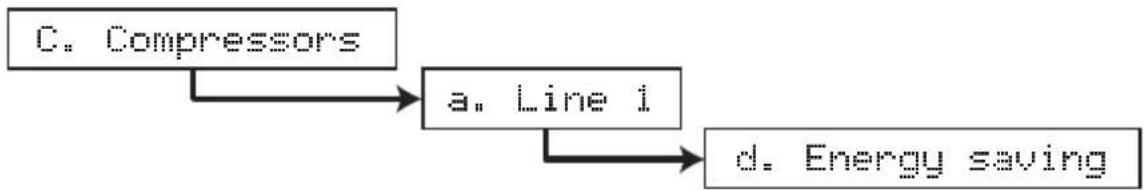


Fig. 1.c

Il s'agit du parcours de la ligne d'aspiration 1 ; pour la ligne 2, la confi guration est semblable, mais le parcours est : C. Compressors → d. Energy saving

Une fois entrés dans le menu de configuration, l'écran Card8 sert à autoriser la «Floating suction».

• La page-écran Cad09 définit l'intervalle à l'intérieur duquel le point de consigne de fonctionnement peut être modifié par le plugin «Floating suction».
• La page-écran Cad10 définit la variation maximum d'augmentation ou de diminution du point de consigne pour chaque demande provenant du plugin et le temps nécessaire à la centrale pour abaisser le point de consigne si la communication avec le superviseur est interrompue.
• La page-écran Cad10a définit quelle est la porte de communication du pRack avec le superviseur.

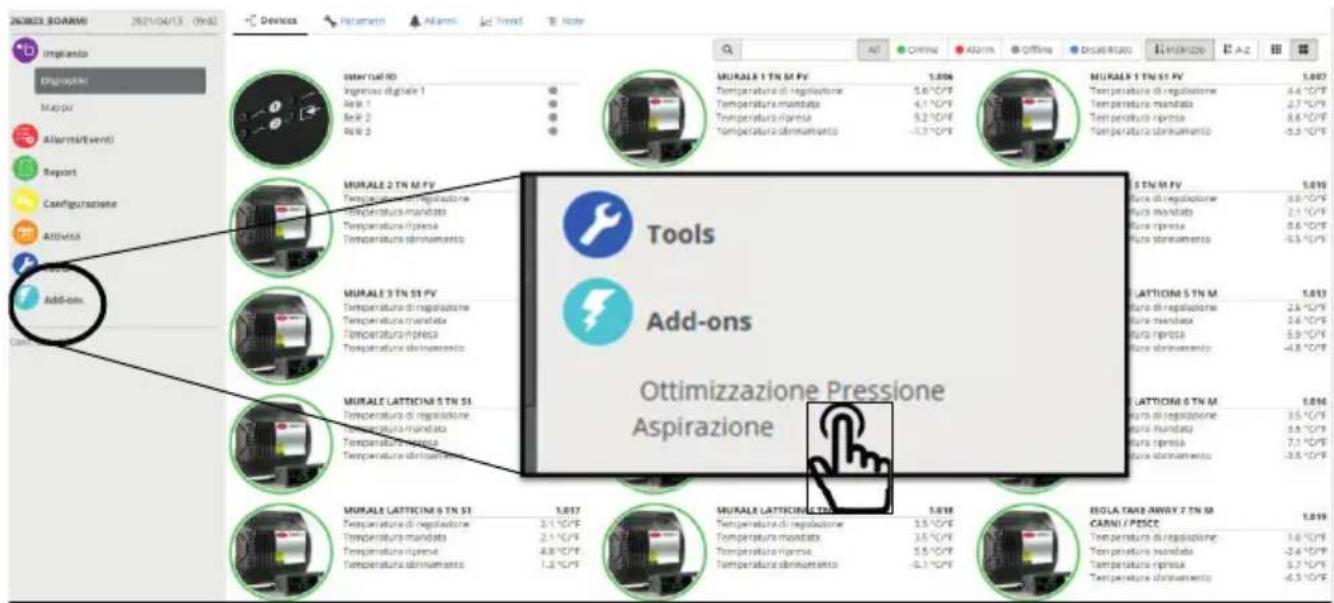

1.4 Fonction «Floating suction» dans le superviseur

Les superviseurs PVPRO et Boss disposent de la fonction Floating suction, qui peut être autorisée et confi gurée dans un menu dédié. Le superviseur devra pouvoir identifi er les installations alimentées par le rack spécifi que, afi n de pouvoir les contrôler et autoriser l'augmentation du point de consigne en toute sécurité

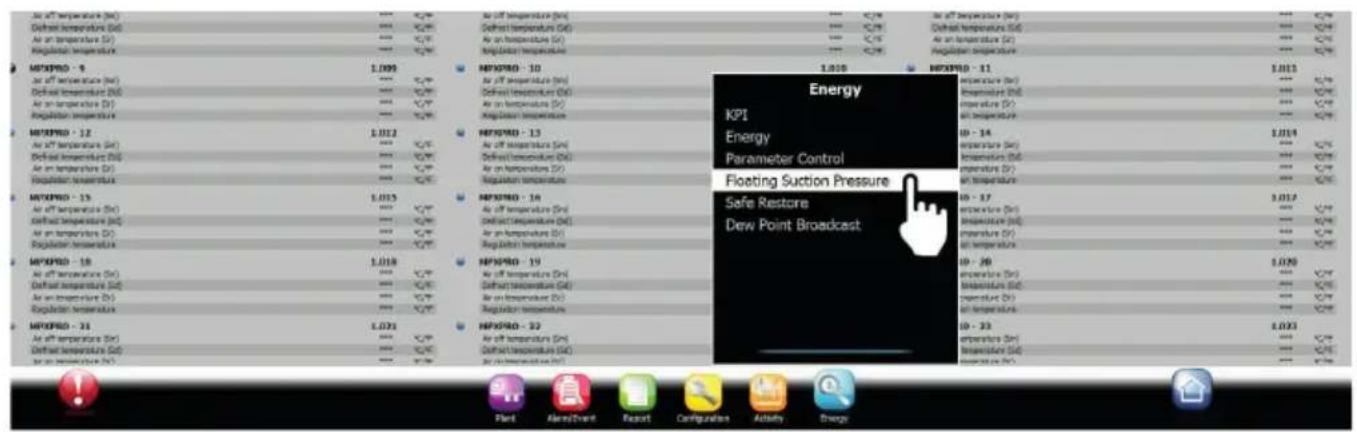

Dans le superviseur PVPRO, cette fonction peut être activée en cliquant sur «Optimisation pression d'aspiration» à l'intérieur du menu «Énergie».

Dans le superviseur Boss en revanche, il faut sélectionner «Optimisation pression aspiration» à l'intérieur du menu «Add-ons» situé sur la gauche de l'écran.

202023.80ARMI 2021/04/13 09:02 Device Parameters Allammi Torrid Tide Note Implementation Dispositivi Mapui Allarmi(venti) Report Configurazione Attività Add-ons MURALE 1 TN 5 PV 1.006 Temperature di regolazione 5.6 °CF Temperature mandata 4.1 °CF Temperature ripresa 5.2 °CF Temperature diminamento -3.7 °CF MURALE 1 TN 51 PV 1.007 Temperature di regolazione 6.6 °CF Temperature mandata 2.7 °CF Temperature ripresa 8.6 °CF Temperature diminamento -5.3 °CF MURALE 2 TN 5 PV STN/M FV 1.010 Temperature di regolazione 3.0 °CF Temperature mandata 2.1 °CF Temperature ripresa 8.6 °CF Temperature diminamento -5.5 °CF MURALE 3 TN 51 PV LATTICIM 5 TN M 1.011 Temperature di regolazione 2.8 °CF Temperature mandata 3.6 °CF Temperature ripresa 5.9 °CF Temperature diminamento -4.8 °CF MURALE LATTICIM 5 TN 51 LATTICIM 6 TN M 1.014 Temperature di regolazione 3.5 °CF Temperature mandata 3.8 °CF Temperature ripresa 7.1 °CF Temperature diminamento -3.5 °CF MURALE LATTICIM 6 TN 51 MURALE LATTICIM 6 TPI 1.017 Temperature di regolazione 3.1 °CF Temperature mandata 2.1 °CF Temperature ripresa 4.8 °CF Temperature diminamento 1.2 °CF MURALE LATTICIM 6 TPI 1.018 Temperature di regolazione 3.5 °CF Temperature mandata 3.5 °CF Temperature ripresa 5.5 °CF Temperature diminamento -6.1 °CF BIOLA TART AWAY 2 TN M CARNI / PESCE 1.019

Fig. 1.i

CAREL

FRE

L'algorithme de la fonction Floating suction peut être utilisé aussi bien sur des installations munies de l'algorithme Smooth lines, que sur des installations dépourvues de cette fonction (p. ex., IR33, MPXPRO version < 3.2). Si tous les utilisateurs ont la fonction Smooth lines disponible et activée, l'algorithme peut être optimisé en activant une option spéciale à l'intérieur du plugin.

Pour les dispositifs qui ne gèrent pas la fonction Smooth Lines, le superviseur peut faire une estimation de la capacité de réfrigération fournie en évaluant les temps de ON/OFF de chaque installation (mode Duty cycle).

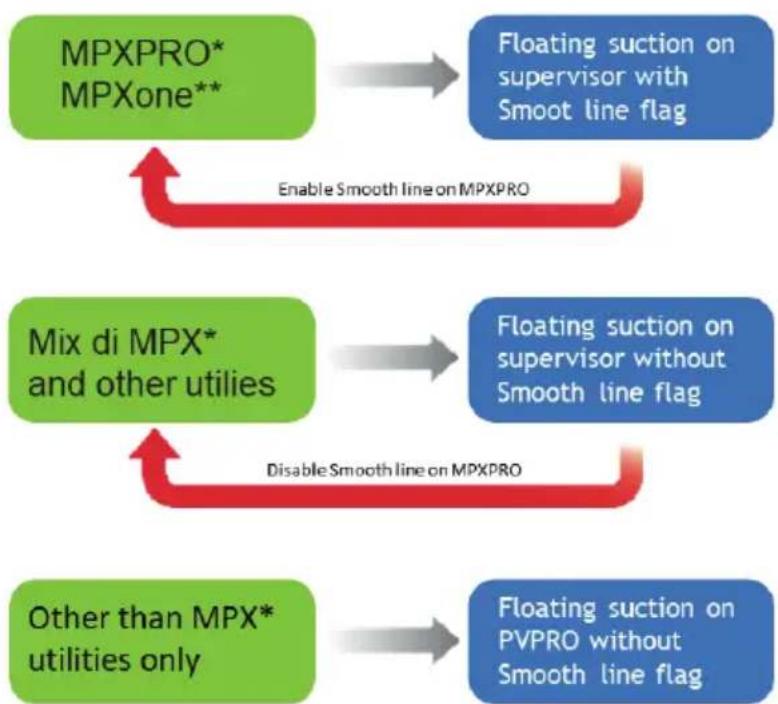

L'indication suivante aide à choisir l'option la plus appropriée :

Une fois dans le menu «Optimisation pression aspiration», de la section «énergie», le plugin est confi guré en 3 étapes, comme suit :

• Sélection du pRack
• Association des installations au pRack sélectionné
• Conf i guration du type de plugin (Duty cycle ou Smooth line)

Voici la description détaillée des étapes à suivre et une vue d'ensemble des informations principales concernant le plugin.

2.1 Sélection d'un rack

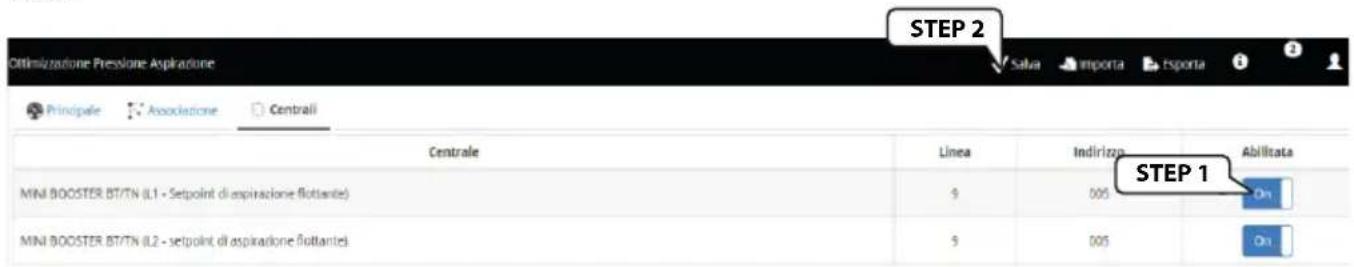

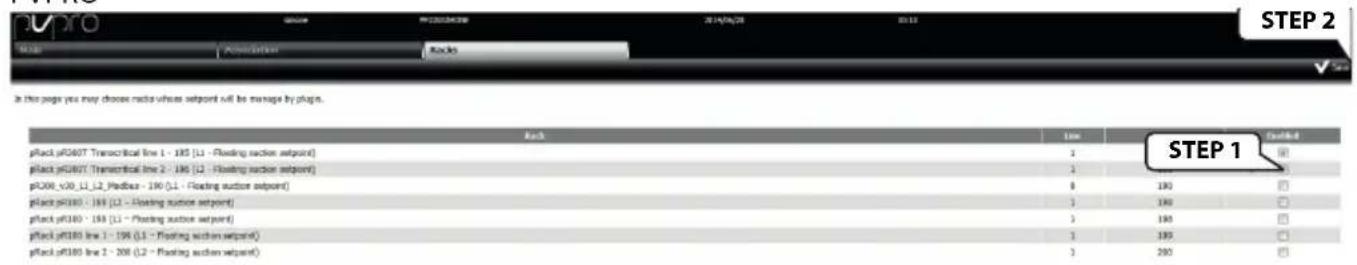

Sur l'onglet «Centrales», sélectionner les racks à autoriser pour la fonction «Floating suction». La pression d'aspiration des pRacks sélectionnés sera peu à peu augmentée, si les conditions de fonctionnement des installations le permettent. Procédure de configuration :

• Étape 1 cocher la case correspondant aux dispositifs concernés.
• Étape 2 cliquer sur «Enregistrer», dans le coin en haut, à droite.

PVPRO

mpro Mole | Powerisation | Rocks STEP 2 In this page you may choose radio where setpoint will be manage by plugs. Rank pTrack pC00T Transcritical line 1 - 195 (L1 - Floating section outpoint) pTrack pC00T Transcritical line 2 - 196 (L2 - Floating section outpoint) pC00_t-50_L1_L2_HoDbar - 190 (L1 - Floating section outpoint) pTrack pC00 - 193 (L3 - Floating section outpoint) pTrack pC00 - 193 (L4 - Floating section outpoint) pTrack pC00 Line 1 - 196 (L1 - Floating section outpoint) pTrack pC00 Line 2 - 200 (L2 - Floating section outpoint) Line STEP 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Fig. 2.a

BOSS

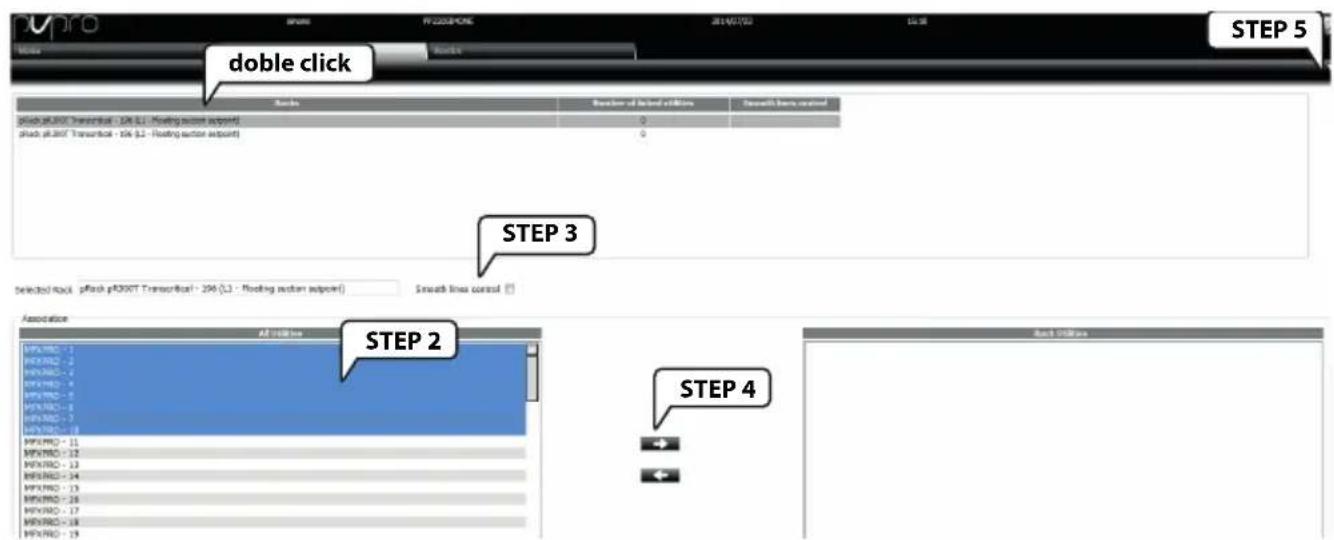

2.2 Jumelage du rack

Si au moins un rack a été sélectionné pour la fonction «Floating suction», plusieurs installations pourront y être jumelées. Chaque rack peut avoir plusieurs installations jumelées ; toutefois, chaque installation ne peut être jumelée qu'à un seul rack.

Dans l'onglet «Association», procéder comme suit :

• double cliquer sur un rack de compresseurs ; le nom correspondant sera surligné dans la boîte de texte «Centrale sélectionnée» ;
• Étape 2 sélectionner les dispositifs dans la liste à gauche ;
• Étape 3 cocher la case «Fonction Smooth lines» uniquement si tous les dispositifs sont munis de cette fonction ;
• cliquer sur la fl èche «vers la droite» pour associer les installations au rack ;
• Étape 4 cliquer sur «Enregistrer», dans le coin en haut, à droite.

PVPRO

doble click STEP 5 blocks p300XT Transaction - 126 (L1 - Floating action output) blocks p300XT Transaction - 126 (L2 - Floating action output) STEP 3 selected block pFlash p300XT Transaction - 296 (L3 - Floating action output) Sineath line control STEP 2 STEP 4 Association All lines Back Lines

Fig. 2.c

BOSS

Oblistazione Pressione Aggiazione - Edit Assistenza Centrale selezione: Alte #COSTEN BT/TSN e 1 - seguero di assicuzione forcanti Fursuant Strong lines STEP 3 STEP 4 Uterize ribiere STEP 2 Uterize collegate ISOLA SURGELATI 35 BT M MURALE 1 TN/M FV - ISOLA SURGELATI 35 BT S1 MURALE 1 TN/S1 FV - ESTRATTORE ARA MURALE 2 TN/M FV - HACCP CERB 37 BT MURALE 2 TN/S1 FV - HACCP CERB 36 BT MURALE 3 TN/M FV - BANCO CALDO 60 TN MURALE 4 TN/S1 FV - BANCO CALDO 61 TN TESTATA LATTICINI 4 TN M - BANCO CALDO 62 TN MURALE LATTICINI 5 TN M - MURALE LATTICINI 5 TN S1 - MURALE LATTICINI 5 TN S2 - MURALE LATTICINI 6 TN M - MURALE LATTICINI 6 TN S1 - MURALE LATTICINI 6 TN S2 - ISOLA TACE AWAY 7 TN/M CAPRI / PESCC STEP 3 STEP 4

Fig. 2.d

2.3 Écran principal

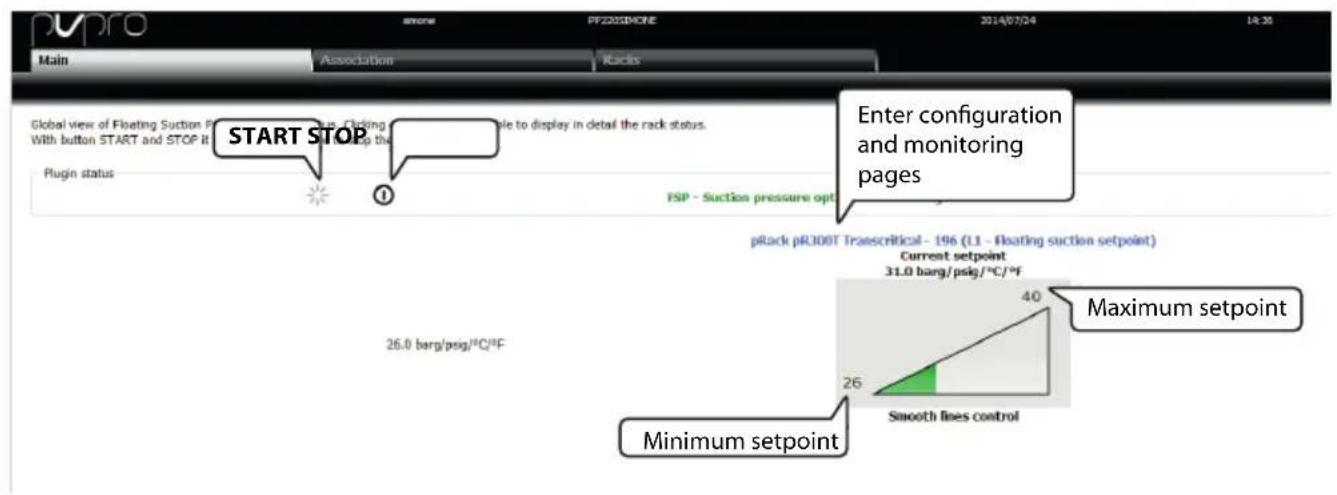

L'onglet «Principal» affi che tous les racks de compresseurs sélectionnés pour la fonction Floating suction. L'état de modification du point de consigne est représenté par un triangle sur PVPRO et par un arc sur BOSS, de la valeur minimale à la valeur maximale. Dans cet onglet, les utilisateurs peuvent :

• activer ou désactiver le plugin ;
• accéder à la page de confi guration et à la page de monitorage de chaque rack.

PVPRO

Sur l'onglet «Principal», les utilisateurs peuvent accéder à la vue de confi guration et de suivi du module d'extension en cliquant sur la description pRack (bleu).

Ces deux écrans sont affi chés de manière différente en fonction de la présence de la fonction «Smooth lines» sur les installations associées, c'est-à-dire si l'association a été créée ou non en cochant la case «Smooth lines» (pour plus de détails, voir le paragraphe 2.2).

Si les installations ne sont pas équipées de la fonction Smooth lines ou que l'association avec la fonction Smooth lines n'a pas été créée, le plugin fonctionnera en mode «Duty cycle».

Les chapitres suivants contiennent les détails et la confi guration du plugin, en distinguant l'activation des modes Smooth lines ou Duty cycle.

2.4 Configuration avec Smooth lines

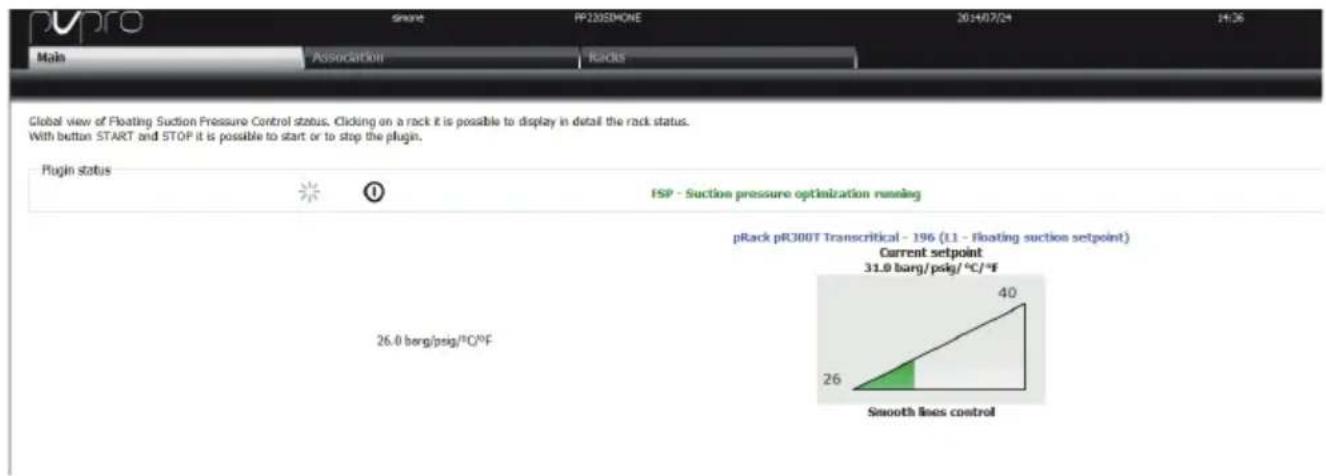

Pour accéder à la page de confi guration depuis la page principale, pour le PVPRO cliquer sur la description pRack (en bleu) et pour le BOSS, sélectionner le graphique.

PVPRO

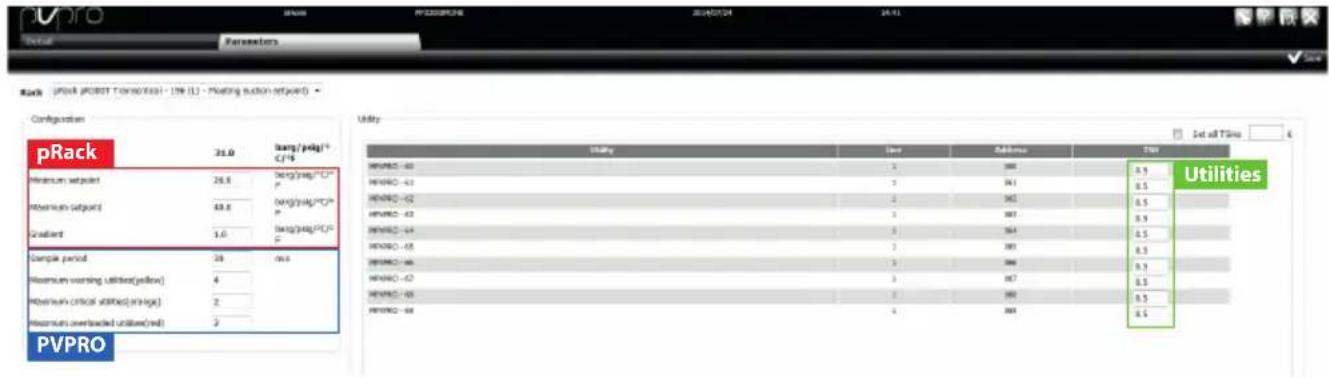

Dans l'onglet «Paramètres», il est possible de modifi er la confi guration du plugin, divisée en 2 sections principales:

Configuration

La section confi guration indique la valeur des paramètres réglés sur le pRack. Sur cette page-écran il est possible de confi gurer :

• l'intervalle de fonctionnement du point de consigne à l'intérieur duquel le plugin calculera le point de consigne idéal.
• Le gradient entre les étapes d'augmentation/diminution du point de consigne
• l'intervalle de temps entre les échantillonnages (temps minimum 10 minutes)
• La nombre maximum d'installations, divisées par couleur (conditions de fonctionnement) pour lesquelles le plugin calculera le point de consigne de la centrale

Installations

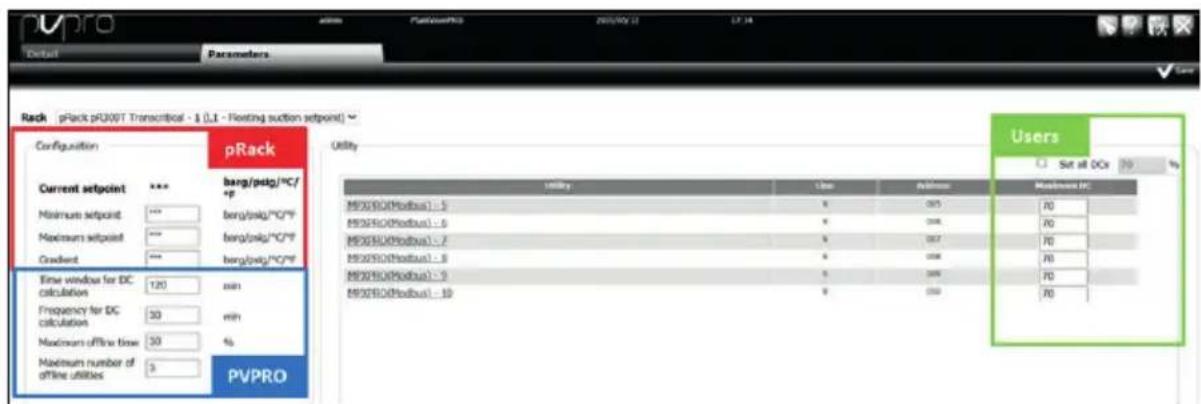

La section installations donne la liste des dispositifs associés à la centrale qui influent sur le calcul du point de consigne optimal, leur ligne d'appartenance et l'adresse série de chacune.

Cette page-écran permet de régler le paramètre TSH (par défaut 2K) correspondant à l'écart à ajouter au paramètre P3 (point de consigne de surchauff e).

PVPRO

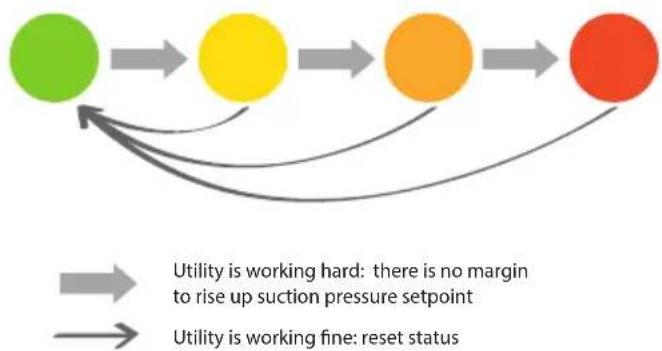

Il existe 4 seuils associés aux diff érentes couleurs correspondant aux conditions de fonctionnement des dispositifs :

• Vert
• Jaune
• Orange
• Rouge

La couleur de départ, le vert, est utilisée pour indiquer les installations pour lesquelles le point de consigne moyen est supérieur à P3 + TSH ; cela permet d'augmenter le point de consigne de la pression d'aspiration. L'état (couleur) des installations est évalué à chaque échantillonnage. Les règles qui défi nissent le monitorage sont illustrées dans la Fig. 2.f. Le tableau suivant indique les critères suivis pour faire varier le point de consigne de la centrale en fonction du nombre d'installations de la même couleur :

Si la fonction Smooth lines est cochée, un traitement spécial est réservé aux installations hors ligne ou qui ne sont pas dotées de la fonction Smooth lines, mais qui sont tout de même associées au plugin. Si une installation n'est pas disponible (hors ligne) après le délai d'échantillonnage, elle sera indiquée en noir et considérée comme non disponible pour l'augmentation du point de consigne de la pression. Cette installation sera considérée comme étant de couleur jaune, orange ou rouge, selon le nombre de fois qu'elle a été enregistrée hors ligne. Si une installation privée de la fonction Smooth lines est associée au plugin, le superviseur ne détectera pas les conditions de fonctionnement et l'indiquera comme N/A (non disponible). Étant donné que l'augmentation de la pression d'aspiration de la centrale peut aff ecter le comportement de l'installation, le plugin réinitialisera le point de consigne à la valeur minimale. Ces deux hypothèses particulières sont illustrées sur la Fig. 2.g.

Si une installation est signalée comme étant N/A, la Smooth lines n'est pas activée et le point de consigne de la centrale n'est pas augmenté.

Fig. 2.1

2.5 Détails sur le fonctionnement avec la fonction Smooth lines

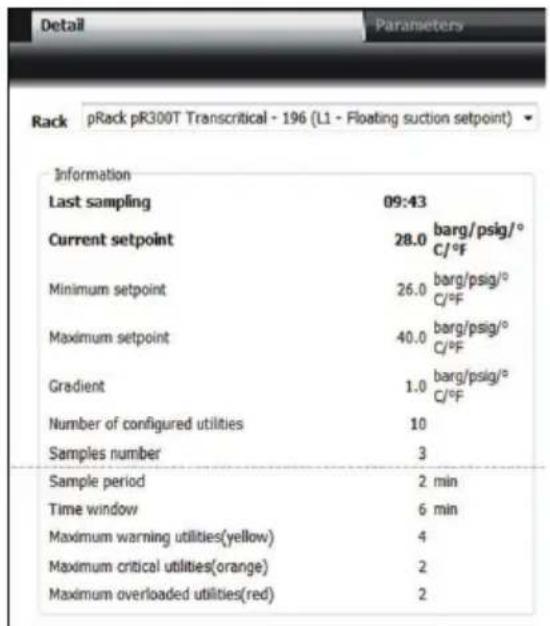

Dans l'onglet «Détails», les utilisateurs peuvent visualiser une vue d'ensemble détaillée, divisée en 4 groupes, de l'état de confi guration et de fonctionnement du plugin.

La section «informations» contient le récapitulatif des réglages concernant aussi bien le superviseur que le pRack, notamment:

• L'heure du dernier échantillonnage eff ectué par le plugin ;
- Le point de consigne correspondant au dernier échantillonnage ;
- Un résumé de la configuration en cours.

PVPRO BOSS

Detail Parameters Rack pRack pR300T Transcritical - 196 (L1 - Floating suction setpoint) Information Last sampling 09:43 Current setpoint 28.0 barg/psig/°C/°F Minimum setpoint 26.0 barg/psig/°C/°F Maximum setpoint 40.0 barg/psig/°C/°F Gradient 1.0 barg/psig/°C/°F Number of configured utilities 10 Samples number 3 Sample period 2 min Time window 6 min Maximum warning utilities(yellow) 4 Maximum critical utilities(orange) 2 Maximum overloaded utilities(red) 2

Ultimo campionamento	14:39
Setpoint corrente	27.0	barg/psig/°C/°F
Setpoint minimo	26.8	barg/psig/°C/°F
Setpoint massimo	28.8	barg/psig/°C/°F
Gradiente	0.2	barg/psig/°C/°F
Numero di utenze configurato	32
Numero Campioni	3
Intervallo tra campionamento	30	min
Finestra temporale	90	min
Maximum warning utilities(yellow)	6
Maximum critical utilities(orange)	4
Maximum overloaded utilities(red)	2

Fig. 2.m Fig. 2.n

Dans la section «Centrales», les utilisateurs peuvent voir la valeur du point de consigne courant ainsi que certains échantillonnages archivés utiles pour comprendre l'évolution de la pression pendant une période de temps précédente.

PVPRO

SetPoint	T	T-1	T-2
L1 - Floating suction setpoint	28.0	28.0	27.0

Fig. 2.0

BOSS

SetPoint	T	T-1	T-2	T-3	T-4	T-5	T-6	T-7	T-8	T-9
L1 - Setpoint di aspirazione ristante	26.8	26.8	26.8	27.0	27.2	27.4	27.6	27.8	28.0	28.2

Fig. 2.p

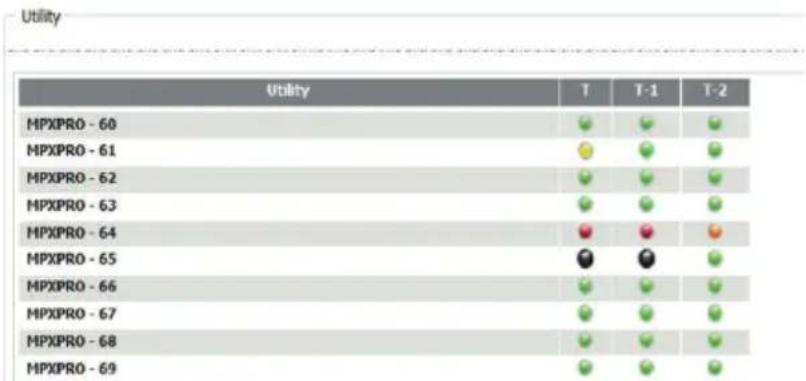

Dans la section «Installations», les utilisateurs disposent d'une vue d'ensemble instantanée de l'état de toutes les installations et peuvent contrôler l'évolution des périodes précédentes. Cette page-écran est utile pour comprendre quelles sont les installations qui sont en train de fonctionner dans des conditions difficiles.

PVPRO

Fig. 2.q

BOSS

Remarque: Dans le tableau, les colonnes «T-*» correspondent à l'intervalle de temps entre les échantillonnages (10 min.).

La dernière section indique le nombre d'installations pour chaque couleur, ultérieurement divisées entre celles qui sont en ligne ou hors ligne.

Pour accéder à la page de confi guration depuis la page principale, pour le PVPRO cliquer sur la description pRack (en bleu) et pour le BOSS, sélectionner le graphique.

PVPRO

Dans l'onglet «Paramètres» il est possible de modifier la configuration du plugin, divisée en 2 sect. principales:

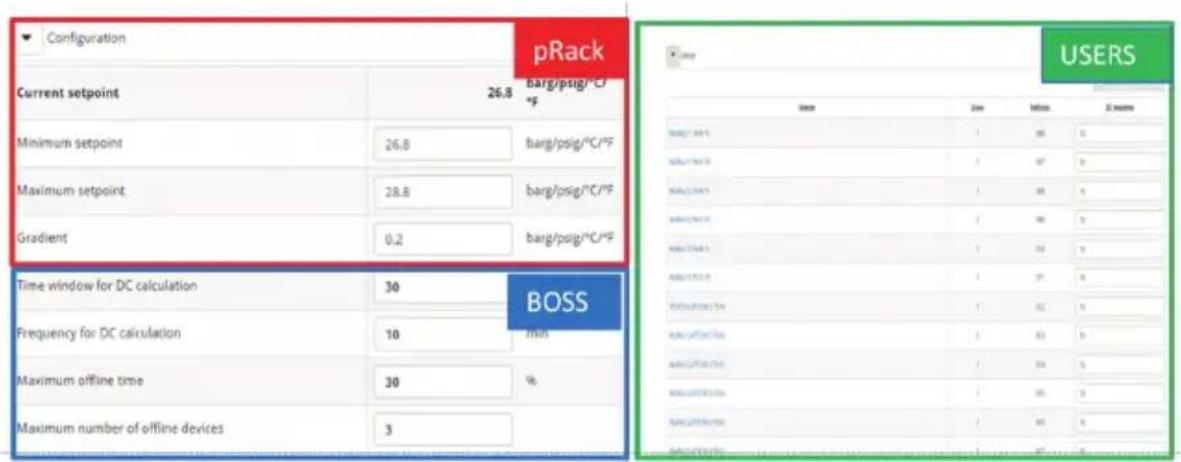

Configuration

La section de confi guration est elle aussi divisée en 2 parties ; dans la première, il est possible de confi gurer certains paramètres du pRack, tels que :

• le point de consigne de fonctionnement minimum et maximum de la centrale, à l'intérieur duquel le plugin calculera le point de consigne idéal.
• Le gradient entre les étapes d'augmentation ou diminution du point de consigne
• l'intervalle de temps entre les échantillonnages (temps minimum 10 minutes)

Dans la seconde par contre, ce sont les paramètres relatifs au plugin qui sont confi gurés, comme par exemple:

• Fenêtre temporelle pour le calcul du Duty cycle
  • Fréquence de calcul du Duty cycle
• Pourcentage du temps maximum d'absence de connexion
• Nombre maximum d'installations non connectées

Installations

La section installations donne la liste des dispositifs associés à la centrale qui influent sur le calcul du point de consigne optimal, leur ligne d'appartenance et l'adresse série de chacune. Cette page-écran permet de confi gurer le pourcentage de fonctionnement du meuble, qui par défaut est réglé sur 70%

PVPRO

PVPRO Detail Parameters Rack pRack pFU00T Transcritical - 1 (L1 - Floating suction setpoint) Configuration pRack Current setpoint *** Maximum setpoint *** Maximum setpoint *** Gradient Time window for DC calculation Frequency for DC calculation Maximum offline time Maximum number of offline utilities PvPRO Utility Utility Use Address Maximum HC M2050(Modbus) - 5 M2050(Modbus) - 6 M2050(Modbus) - 7 M2050(Modbus) - 8 M2050(Modbus) - 9 M2050(Modbus) - 10 % Users Set all DCs 70 % m 70 70 70 70 70

Fig. 2.w

BOSS

Configuration pRack Current setpoint 26.8 barg/psig/°C/ *# Minimum setpoint 26.8 barg/psig/°C/°F Maximum setpoint 28.8 barg/psig/°C/°F Gradient 0.2 barg/psig/°C/°F Time window for DC calculation 30 BOSS Frequency for DC calculation 10 min Maximum offline time 30 % Maximum number of offline devices 3 user time minutes X name BASZ-10001 7 45 0 BASZ-10002 7 47 0 BASZ-10003 7 48 0 BASZ-10004 7 49 0 BASZ-10005 7 50 0 BASZ-10006 7 51 0 BASZ-10007 7 52 0 BASZ-10008 7 53 0 BASZ-10009 7 54 0 BASZ-10010 7 55 0 BASZ-10011 7 56 0 BASZ-10012 7 57 0 BASZ-10013 7 58 0 BASZ-10014 7 59 0 BASZ-10015 7 60 0 BASZ-10016 7 61 0 BASZ-10017 7 62 0 BASZ-10018 7 63 0 BASZ-10019 7 64 0 BASZ-10020 7 65 0 BASZ-10021 7 66 0

Fig. 2.x

CAREL

Dans ce cas, étant donné que les installations ne sont pas dotées de la logique Smooth lines, le plugin vérifi e le pourcentage d'activation du meuble, lors d'une période de temps spécifiée. Si le pourcentage mesuré de fonctionnement est supérieur au seuil confi guré, on considère que le meuble n'a pas de marge possible et par conséquent l'augmentation du point de consigne de la pression d'aspiration vers la centrale n'est pas possible. Le seuil est défi ni en saisissant un pourcentage pour chaque installation dans la colonne «Duty cycle maximum» (cycle d'exploitation maximum).

Le tableau ci-après illustre la signifi cation des réglages et les valeurs par défaut correspondantes.

Paramètre Description Valeur par		défaut
Fenêtre temporelle pour le calcul de DC	Le cycle d'exploitation de l'installation sera calculé dans le cadre de cette fenêtre temporelle. La valeur peut varier de 10 à 180 minutes.	120 minutes
Fréquence pour le calcul de DC Indique	La fréquence de l'éventuelle action sur le point de consigne : à la fin de chaque période, le cycle d'exploitation calculé sera comparé au seuil pour augmenter ou diminuer le point de consigne. La valeur peut varier de 10 à 180 minutes.	30 minutes
Temps maximum d'absence de connexion	Pourcentage maximum d'absence de relevés pour chaque installation jumelée au rack. Si cette valeur est dépassée, l'installation est considérée comme hors ligne.	30%
Nombre maximum d'installations non connectées	Si le nombre d'installations hors ligne dépasse cette valeur, le point de consigne de la pression d'aspiration ne sera pas modifié.	3

Tab. 2.b

2.7 Détails sur le fonctionnement (sans Smooth lines)

Dans l'onglet «Détails», les utilisateurs peuvent visualiser une vue d'ensemble de l'état de la confi guration et du fonctionnement du plugin.

La section «informations» donne un récapitulatif des réglages, comme par exemple :

• l'intervalle de fonctionnement du point de consigne à l'intérieur duquel le plugin calculera le point de consigne idéal.
• Le gradient entre les étapes d'augmentation/diminution du point de consigne.
• l'intervalle de temps entre les échantillonnages (temps minimum 10 minutes).
  • Fréquence d'échantillonnage.
• Nombre de dispositifs confi gurés.
• Nombre maximum des dispositifs hors ligne et pourcentage sur le temps de cycle avant de les considérer hors ligne (au-delà duquel le point de consigne de la centrale est diminué).

L'onglet «Installations» permet aux utilisateurs d'avoir une vue d'ensemble instantanée sur l'état de fonctionnement des installations, d'en visualiser le Duty cycle courant (minimum et maximum) et de contrôler quelles sont les installations qui sont en train De baisser le point de consigne de la centrale.

PVPRO

PVPRO share PP200MORE 2014/8/25 15:28 Detail Parameters Rack pRack pR300T Transcritical - 196 (L2 - Floating suction setpoint) Information Current setpoint Maximum setpoint Maximum setpoint Gradient Number of configured utilities Time window for DC calculation Frequency for DC calculation Maximum offline time Maximum number of offline utilities Current suction pressure setpoint 48.0 L:0 barg/psg/°C/ F barg/psg/°C/ F 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% 70% Summary table with plug-in settings Utility Main table with utilities status set DC current DC Max DC registered Min DC registered Reset MPXPRO - 80 70 % 0 % 0 % 0 % RST MPXPRO - 81 70 % 0 % 0 % 0 % RST MPXPRO - 82 70 % 10 % 16 % 0 % RST MPXPRO - 83 70 % 0 % 0 % 0 % RST MPXPRO - 84 70 % 0 % 0 % 0 % RST MPXPRO - 85 70 % 100 % 20 % 20 % RST MPXPRO - 86 70 % 0 % 0 % 0 % RST MPXPRO - 87 70 % 0 % 0 % 3 % RST MPXPRO - 88 70 % 0 % 0 % 0 % RST MPXPRO - 89 70 % 0 % 0 % 0 % RST MPXPRO - 90 70 % 0 % 7 % 0 % RST

Fig. 2.y

BOSS
