MANUALE UTENTE PlantVisorPRO Carel

Plug-in Boss/PVPRO per centrali e utenze di refrigerazione

1.1 Smooth lines: funzionamento....5
1.2 Smooth lines su MPXone(*) MPXpro: configurazione....6
1.3 Floating suction su pRack....7
1.4 Floating suction nel Supervisore 8

2. CONFIGURAZIONE 10

2.1 Selezione rack....10
2.2 Abbinamento rack....11
2.3 Maschera principale 12
2.4 Configurazione con Smooth lines....13
2.5 Dettagli di funzionamento con Smooth lines....15
2.6 Configurazione senza Smooth lines (Duty cicle)....17
2.7 Dettagli di funzionamento (senza Smooth lines) 19

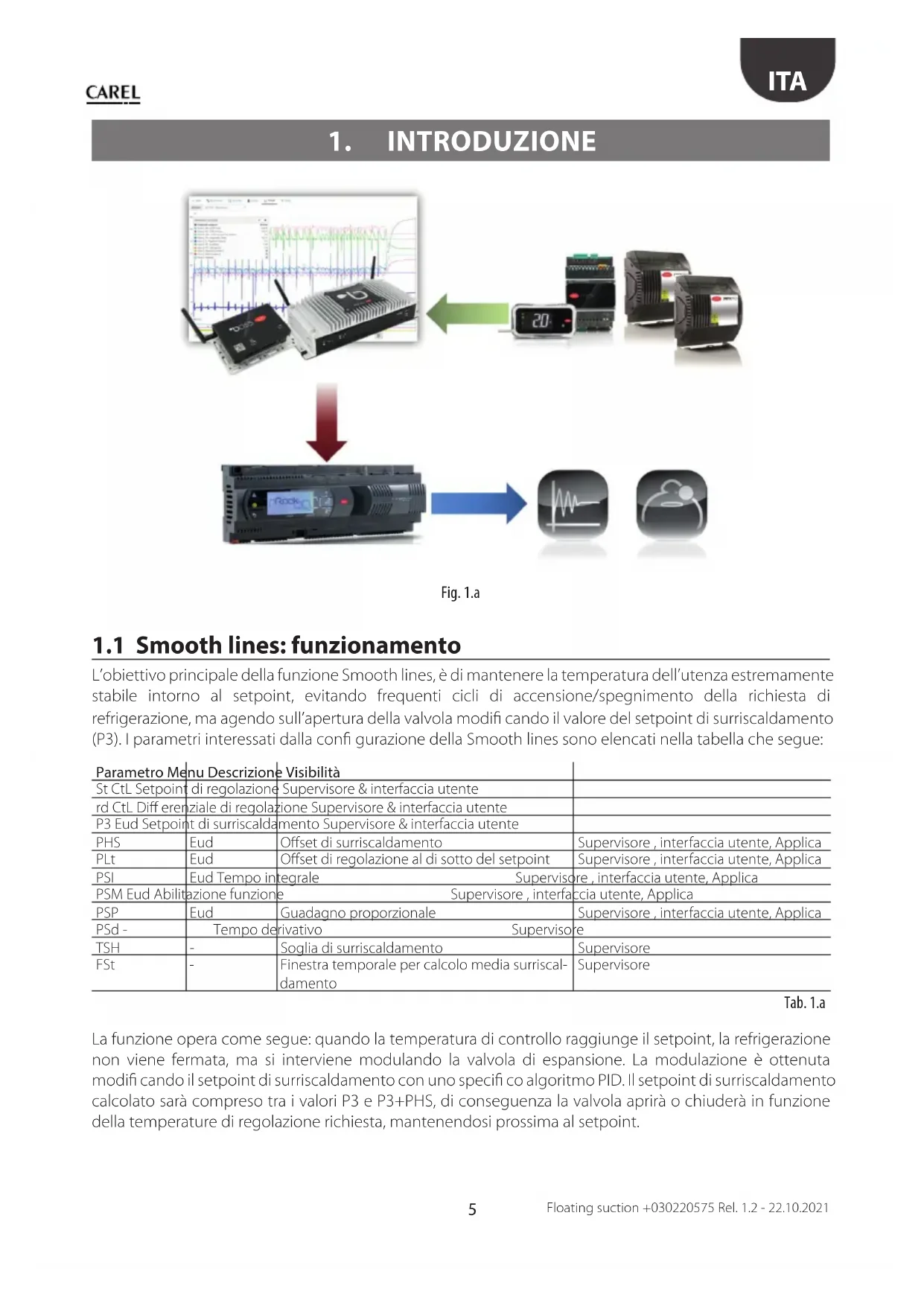

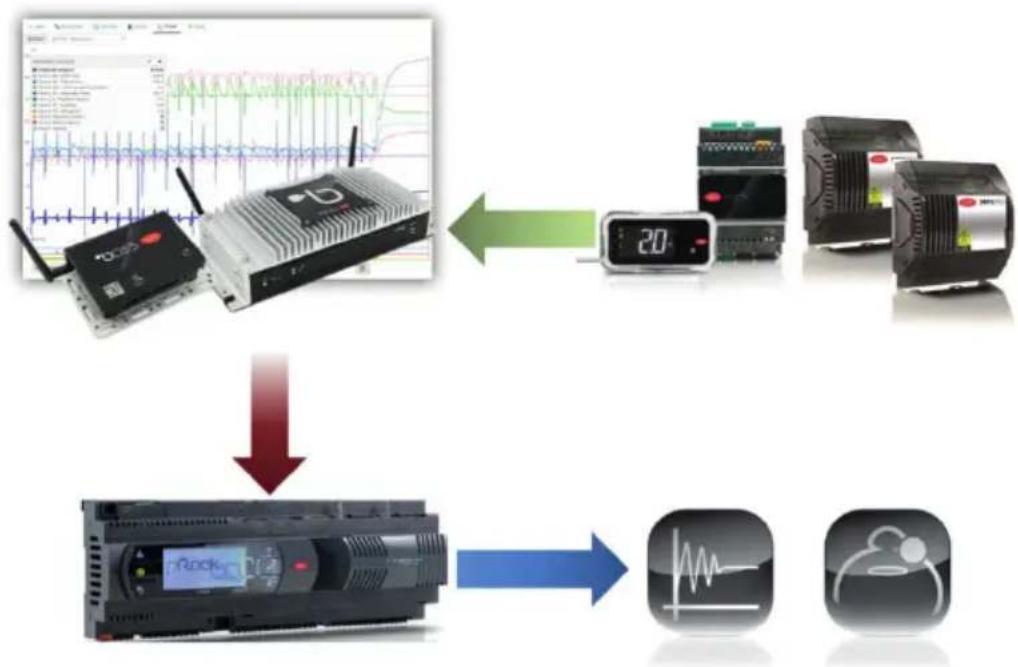

1. INTRODUZIONE

Fig. 1.a

1.1 Smooth lines: funzionamento

L'obiettivo principale della funzione Smooth lines, è di mantenere la temperatura dell'utenza estremamente stabile intorno al setpoint, evitando frequenti cicli di accensione/spegnimento della richiesta di refrigerazione, ma agendo sull'apertura della valvola modifi cando il valore del setpoint di surriscaldamento (P3). I parametri interessati dalla confi gurazione della Smooth lines sono elencati nella tabella che segue:

Parametro Menu Descrizione Visibilità
St CtL Setpoint di regolazione	Supervisore & interfaccia utente
rd CtL Diff erenziale di regolazione	Supervisore & interfaccia utente
P3 Eud Setpoint di surriscaldamento	Supervisore & interfaccia utente
PHS	Eud	Offset di surriscaldamento	Supervisore, interfaccia utente, Applica
PLt	Eud	Offset di regolazione al di sotto del setpoint	Supervisore, interfaccia utente, Applica
PSI	Eud Tempo integrale	Supervisore, interfaccia utente, Applica
PSM Eud Abilitazione funzione	Supervisore, interfaccia utente, Applica
PSP	Eud	Guadagno proporzionale	Supervisore, interfaccia utente, Applica
PSd -	Tempo derivativo	Supervisore
TSH	-	Soglia di surriscaldamento	Supervisore
FSt	-	Finestra temporale per calcolo media surriscal-damento	Supervisore

Tab. 1.a

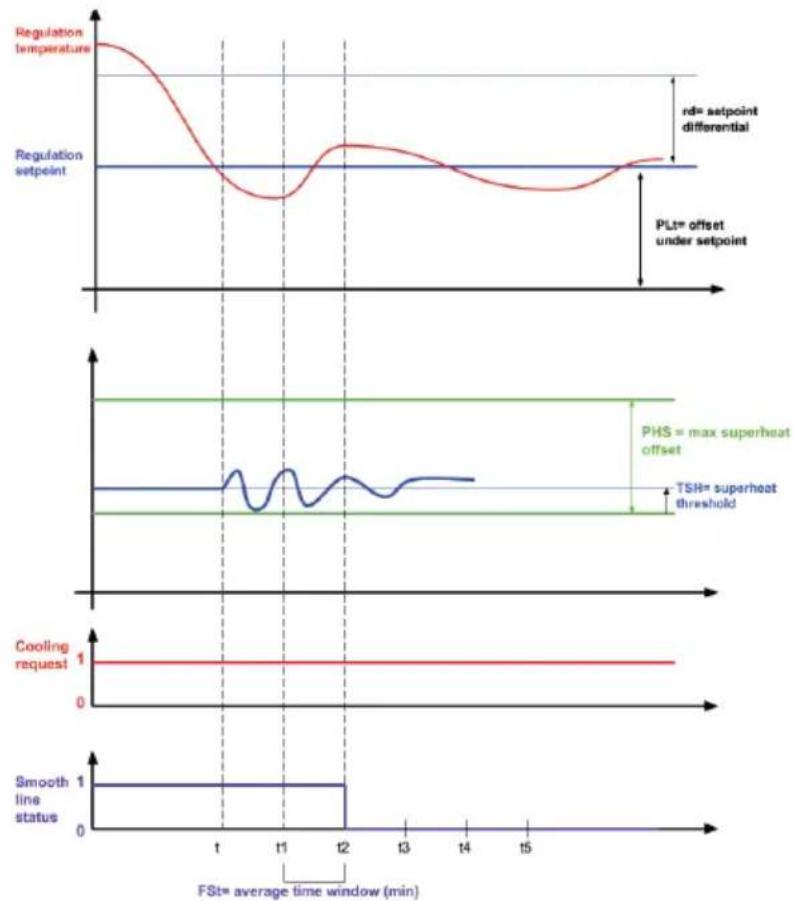

La funzione opera come segue: quando la temperatura di controllo raggiunge il setpoint, la refrigerazione non viene fermata, ma si interviene modulando la valvola di espansione. La modulazione è ottenuta modifi cando il setpoint di surriscaldamento con uno specifi co algoritmo PID. Il setpoint di surriscaldamento calcolato sarà compreso tra i valori P3 e P3+PHS, di conseguenza la valvola aprirà o chiuderà in funzione della temperature di regolazione richiesta, mantenendosi prossima al setpoint.

L'algoritmo resta attivo fi no a quando la temperatura di controllo non scende al di sotto della soglia St – PLt, al di sotto di questa soglia la regolazione viene comunque fermata.

Quando la funzione Smooth lines è abilitata, una variabile indica al supervisore se l'MPX (MPXPRO/MPXone Medium + EVDice/mini e MPXone Advanced) sta funzionando con un determinato margine, cioè se il setpoint della pressione della linea di aspirazione corrispondente può essere aumentato senza pregiudicare la regolazione. In dettaglio, se il setpoint di surriscaldamento medio è superiore a P3 + THS. La media viene calcolata all'interno della fi nesta temporale FSt.

1.2 Smooth lines su MPXone\* MPXpro: confi gurazione

La Smooth-lines è disponibile su MPXone* e su MPXPRO dalla versione 3.2 e successive.

I parametri di confi gurazione della Smooth lines sono elencati nella Tabella 1a. Le impostazioni basilari sono elencate di seguito, con il nome del parametro ed il valore di default:

1. abilitazione funzione, il valore di default è PSM = 0 (disabilitata);
2. impostazione off set surriscaldamento massimo, il valore di default è PHS = 15 (K).
   Questo parametro evita che il setpoint di superheat calcolato sia troppo elevato
3. impostazione offset di regolazione sotto al setpoint, il valore di default è PL t = 2 (K).
   Questo parametro evita che la temperatura di regolazione scenda troppo sotto il setpoint, interrompendo la richiesta di refrigerazione quando la temperatura scende sotto questa soglia di sicurezza.
4. impostazione del differenziale di controllo principale, il valore di default è rd = 2 (K); se è abilitata la Smooth lines, il valore consigliato è rd = 4 (K).

1.3 Floating suction su pRack

L'applicazione pRack dispone della funzione Floating suction che consente al plug-in del supervisore (PVPRO/Boss) di aumentare il setpoint della pressione di aspirazione quando le condizioni di funzionamento delle utenze sono favorevoli. In pratica il supervisore, monitorando le utenze collegate al rack, verifi ca che queste riescano a raggiungere le temperature di set e solo in questo caso autorizza il rack ad incrementare la pressione di aspirazione. L'aumento del setpoint di aspirazione permetterà al sistema di lavorare con minor spreco di energia.

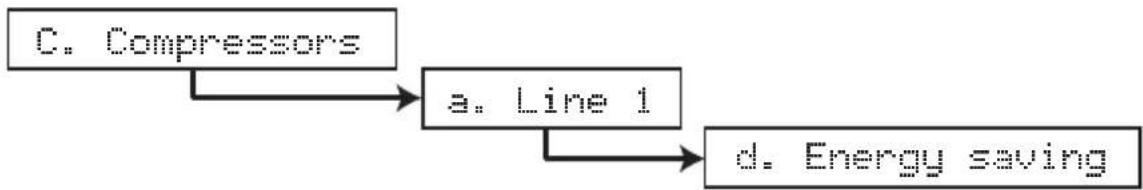

Il percorso di confi gurazione è il seguente:

Questo percorso si riferisce alla linea di aspirazione 1, per la linea 2 la confi gurazione è similare ed il percorso è: C.Compressors → d.Energy saving

Dopo essere entrati nel menu di configurazione, la schermata Cad08 viene utilizzata per abilitare la funzione Floating suction.

• La schermata Cad99 definisce l'intervallo in cui il setpoint di funzionamento può essere modificato dal plug-in Floating suction.
• La schermata Cad10 definisce la massima variazione di aumento o diminuzione del setpoint per ogni richiesta dal plugin e il tempo che impiega la centrale a diminuire il setpoint se viene persa la comunicazione col supervisore.
• La schermata Cad10a definisce quale sia la porta di comunicazione del pRack col supervisore.

1.4 Floating suction nel Supervisore

I supervisori PVPRO e Boss dispongono della funzione Floating suction, che può essere abilitata e confi gurata in un apposito menù. Il supervisore dovrà poter identifi care quali utenze sono alimentate dallo specifi co rack in modo da monitorarle ed abilitare in sicurezza l'incremento del set di aspirazione

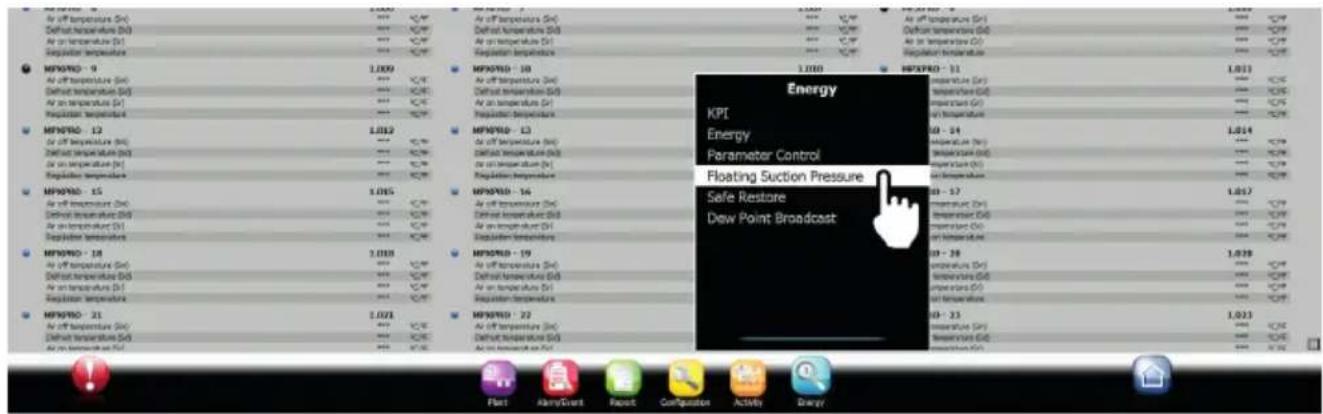

Nel supervisore PVPRO, può essere attivata facendo clic su "Ottimizzazione Pressione Aspirazione" nel menù "Energia".

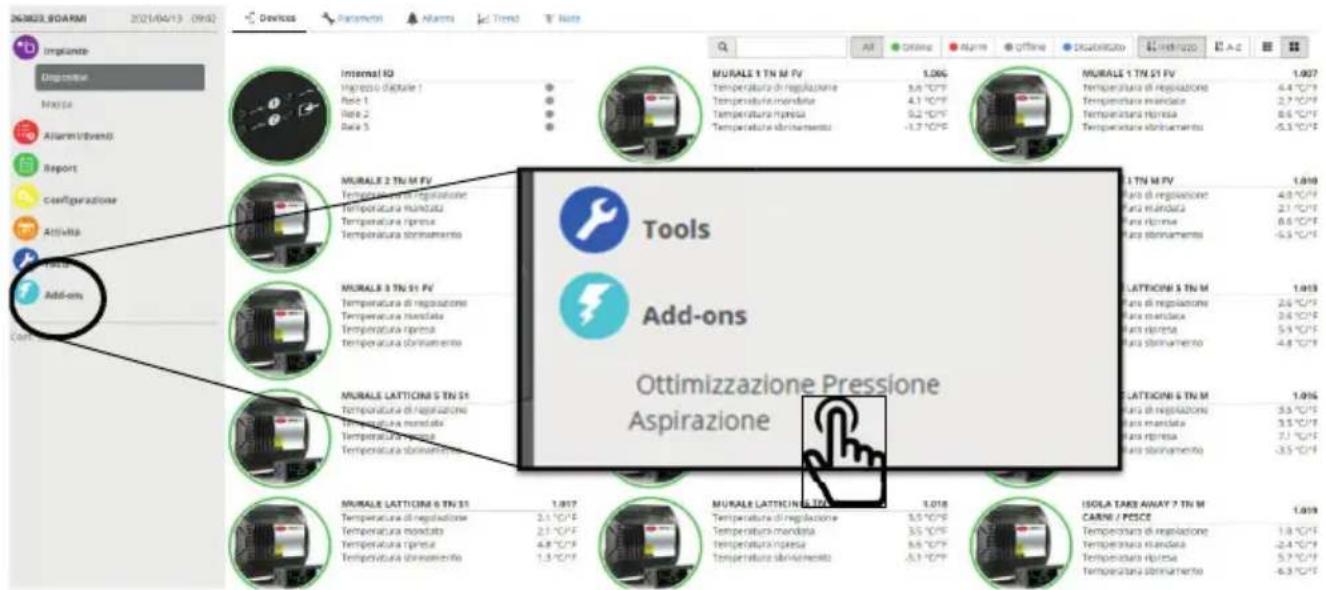

Nel supervisore Boss invece, occorre selezionare "Ottimizzazione Pressione Aspirazione" all'interno del menù Add-ons nella sezione di sinistra dello schermo.

263023.90ARM 2021/04/13 09:42 Devices Parameters Alarms Trend T Note Implante Disposse Mapia Allaren Uvendu Report Configurazione Attività Add-ons Internal IQ Impesso diaggio 1 Note 1 Note 2 Note 3 MURALE 1 TN M FV Temporatura di regolazione 3,5 °C/F Temporatura mindata 4,3 °C/F Temporatura ripresa 5,2 °C/F Temporatura strivamento -1,7 °C/F MURALE 1 TN 51 FV Temporatura di regolazione 4,8 °C/F Temporatura mindata 2,1 °C/F Temporatura ripresa 6,6 °C/F Temporatura strivamento -5,3 °C/F Tools Add-ons Ottimizzazione Pressione Aspirazione MURALE LATTICIN 5 TN S1 Temporatura di regolazione Temporatura mindata Temporatura ripresa Temporatura strivamento MURALE LATTICIN 6 TN S1 Temporatura di regolazione 2,1 °C/F Temporatura mindata 2,1 °C/F Temporatura ripresa 4,8 °C/F Temporatura strivamento 1,3 °C/F MURALE LATTICIN 6 TN S1 Temporatura di regolazione 3,5 °C/F Temporatura mindata 3,5 °C/F Temporatura ripresa 6,6 °C/F Temporatura strivamento -5,3 °C/F MURALE LATTICIN 6 TN M Temporatura di regolazione 3,5 °C/F Temporatura mindata 3,5 °C/F Temporatura ripresa 7,1 °C/F Temporatura strivamento -3,5 °C/F ISOLA TARE AWAY 7 TN M CARINO / PESCO Temporatura di regolazione 1,8 °C/F Temporatura mindata -2,4 °C/F Temporatura ripresa 5,7 °C/F Temporatura strivamento

Fig. 1.i

CAREL

ITA

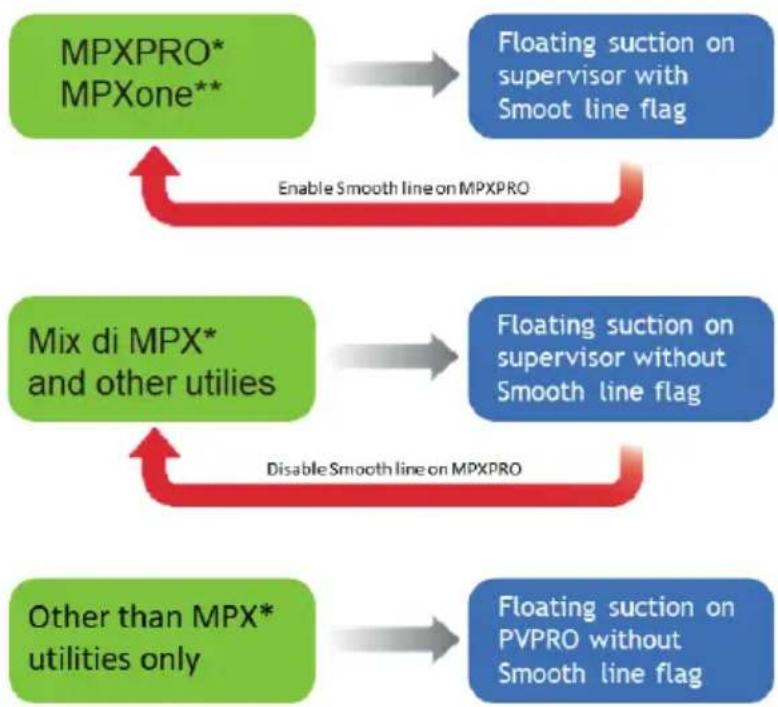

L'algoritmo della "fl oating suction" può essere utilizzato sia su utenze dotate dell'algoritmo Smooth lines sia su utenze senza questa funzione (es. IR33, MPXPRO versione < 3.2). Nel caso tutte le utenze abbiano disponibile e attivata la funzione Smooth lines, è possibile ottimizzare l'algoritmo abilitando un apposito fl ag all'interno del plugin.

Per i dispositivi che non gestiscono la "Smoothline", il Supervisore può stimare quanto sia adeguata la capacità frigorifera fornita, valutando le tempistiche di ON/OFF di ogni utenza (modalità Duty cycle). La presente linea guida aiuta a scegliere l'opzione più idonea:

* MPXPRO ver. 3.2 o successiva.

**Per MPXone Medium + EVDice/mini e MPXone Advanced

2. CONFIGURAZIONE

Dopo essere entrati nel menu "Ottimizzazione Pressione Aspirazione" della sezione "energia", il plug-in viene configurato in 3 fasi, sotto elencate:

• Selezione del pRack
• Abbinamento delle utenze al pRack selezionato
• Confi gurazione del tipo di plugin (Duty cycle o smooth-line)

Di seguito la descrizione dettagliata delle fasi e una panoramica delle informazioni principali del plugin.

2.1 Selezione rack

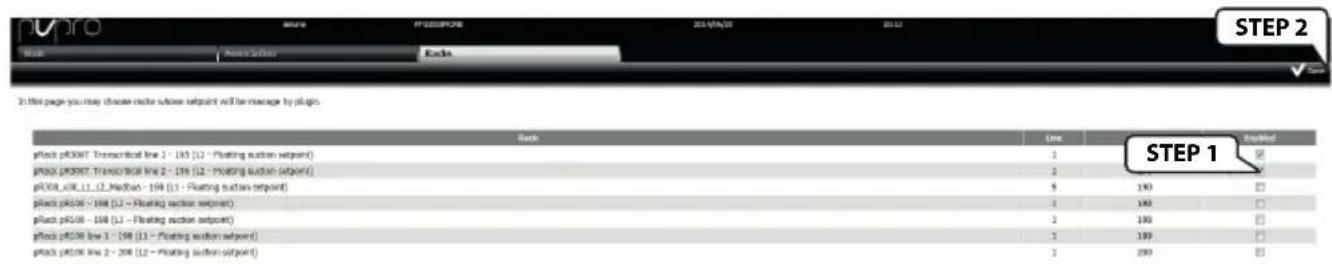

Nella scheda "Centrali", scegliere quali rack devono essere abilitati per la funzione Floating suction. Nei pRack selezionati, la pressione di aspirazione verrà gradualmente aumentata, qualora le condizioni di lavoro dei banchi lo permettano. Procedura di configurazione:

• Step1 spuntare la caselle relativa ai dispositivi interessati.
• Step2 clic su "Salva" nell'angolo in alto a destra.

PVPRO

Step 2 SALVA Importa Esports Principale Associazione Centraili Centrale Linea Indirizzo Abilitata MINI BOOSTER BT/TN (L1 - Setpoint di aspirazione flottante) 9 005 On MINI BOOSTER BT/TN (L2 - setpoint di aspirazione flottante) 9 005 On

Fig. 2.b

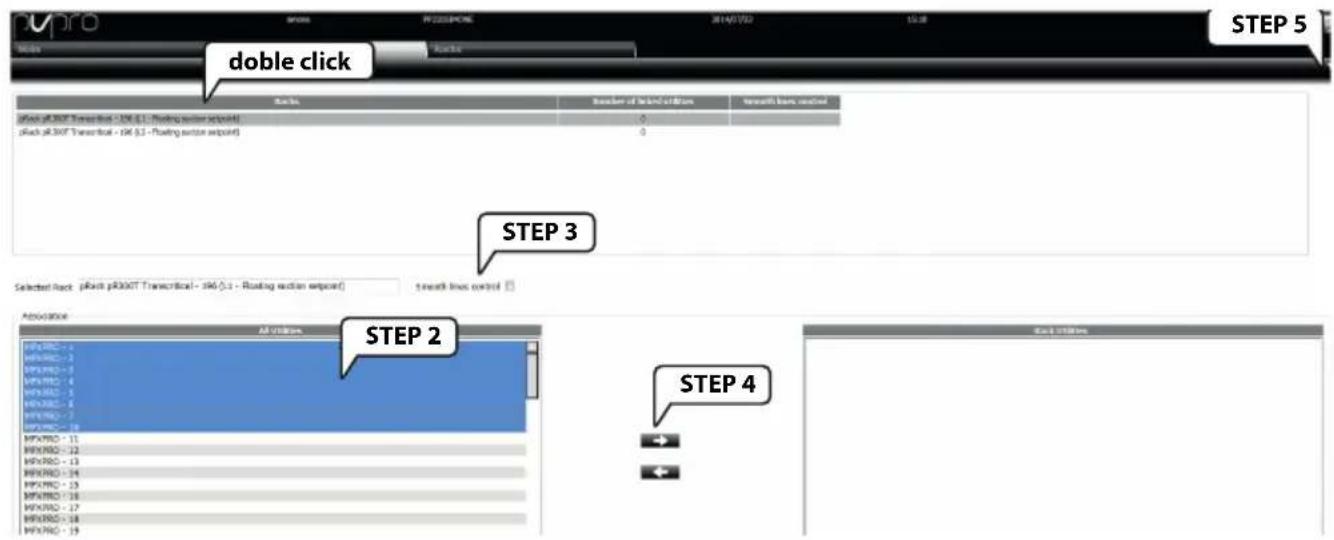

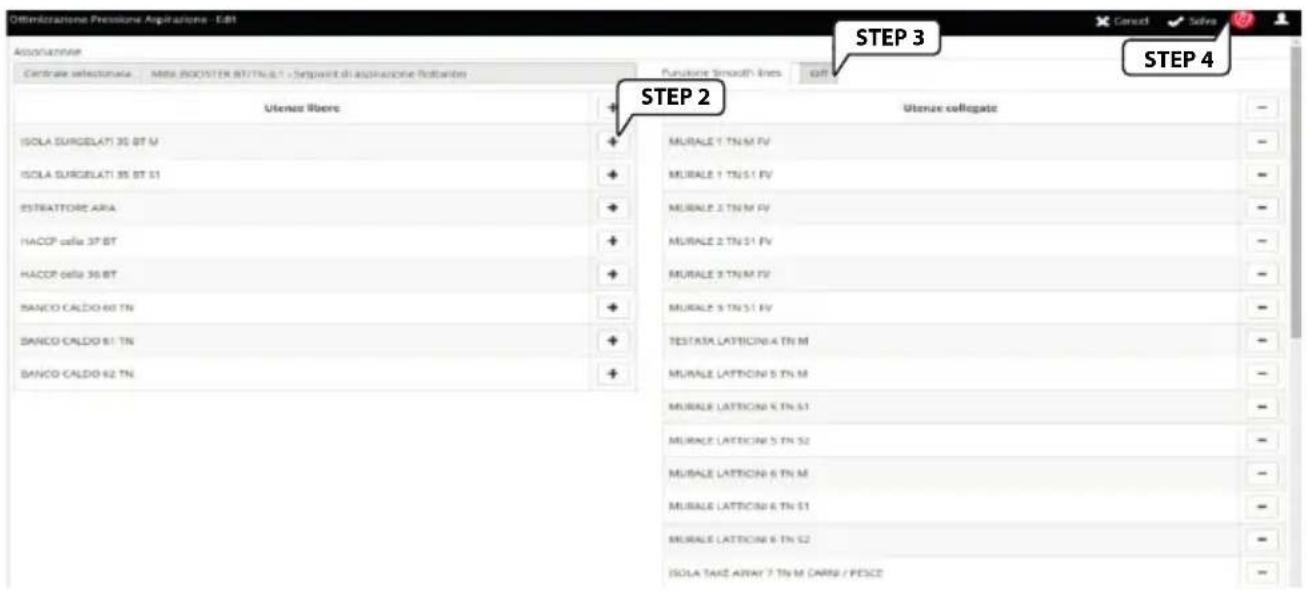

2.2 Abbinamento rack

Se c'è almeno un rack selezionato per la funzione Floating suction è possibile abbinare al rack diverse utenze. Ogni rack può avere più di una utenze abbinata; tuttavia ogni utenza può essere abbinata ad un solo rack.

Nella scheda "Associazione" procedere come segue:

• fare doppio clic su un rack compressore; il nome relativo verrà illustrato nella casella di testo "Centrale selezionata";
• Step2 selezionare i dispositivi dall'elenco a sinistra;
• Step3 spuntare la casella "Funzione Smooth lines" solo se tutti i dispositivi sono dotati di questa funzione;
• fare clic sulla freccia "destra" per abbinare le utenze con il rack;
• Step4 fare clic su "Salva" nell'angolo in alto a destra.

PVPRO

doble click STEP 5 A##s B##s C##s D##s E##s F##s G##s H##s I## A##s B##s C##s D##s E##s F##s G##s H##s I## A##s B##s C##s D##s E##s F##s G##s H##s I## A##s B##s C##s D##s E##s F##s G##s H##s

Fig. 2.c

BOSS

Obblizazioni Pristone Applizioni - EBI Assorzianne Centrale selezioneata - MRS-BOOSTER BT/TN IL 1 - Segnaft di acquisizione Rottanzi Functione Smooth lines STEP 2 STEP 3 STEP 4 Utenice ribero Utenize collegate ISOLA SURGELATI 35 BT M MURALE 1 TN/M FV ISOLA SURGELATI 35 BT S1 MURALE 1 TN/S1 FV ESTRAITTORE ARIA MURALE 2 TN/M FV HACCP cells 37 BT MURALE 2 TN/S1 FV HACCP cells 36 BT MURALE 3 TN/M FV BANCO CALDO 60 TN MURALE 5 TN/S1 FV BANCO CALDO 61 TN TESTAX LATTICIN 4 TN M MURALE LATTICIN 5 TN M BANCO CALDO 62 TN MURALE LATTICIN 6 TN S1 MURALE LATTICIN 5 TN S2 MURALE LATTICIN 6 TN M MURALE LATTICIN 6 TN S1 MURALE LATTICIN 6 TN S2 ISOLA TAXE ARRAY 7 TN M CARRI / PESCC

Fig. 2.d

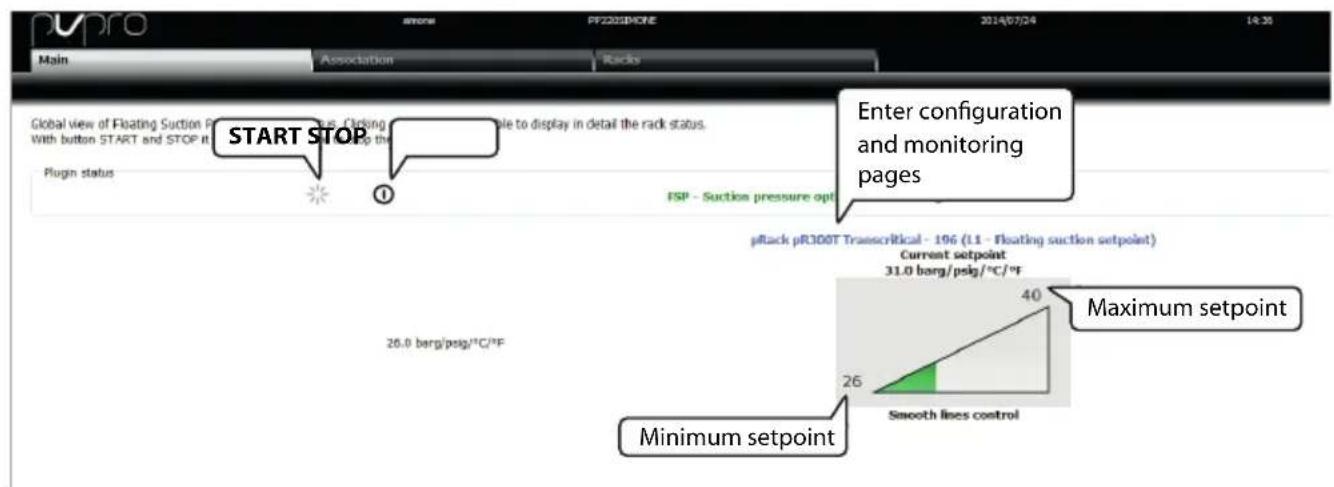

2.3 Maschera principale

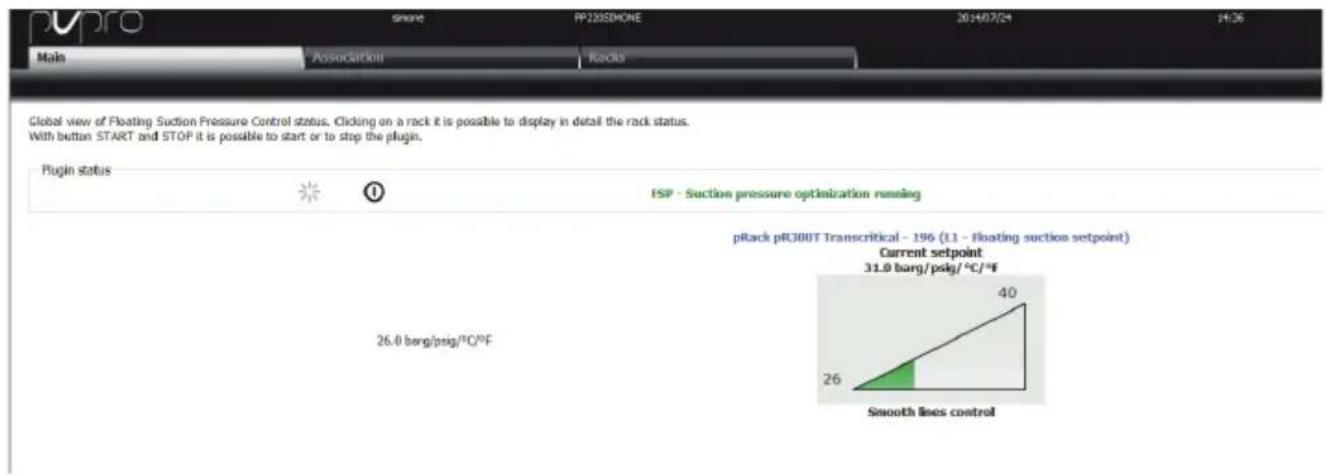

La scheda "Principale" mostra tutti i rack compressori selezionati per la funzione Floating suction. Lo stato di modifica del setpoint è rappresentato, da un triangolo su PVPRO oppure un arco su BOSS, dal valore minimo a quello massimo. In questa scheda, gli utenti possono:

• abilitare o disabilitare il plug-in;
• accedere alla pagina di configurazione e alla pagina di monitoraggio relativa a ciascun rack.

PVPRO

Dalla scheda "Principale" facendo clic sulla descrizione pRack (blu), gli utenti possono accedere alla vista di confi gurazione e monitoraggio del plug-in.

Queste due schermate sono visualizzate in modo diverso, a seconda del fatto che le utenze associate siano dotate della funzione Smooth lines, vale a dire se è stata o meno creata l'associazione con il fl ag Smooth lines spuntato.

Se le utenze non sono dotate della funzione Smooth lines, o non è stata creata l'associazione con la Smooth lines, il plugin lavorerà in modalità "duty cycle".

I capitoli seguenti mostrano i dettagli e la confi gurazione del plugin, discriminando tra la modalità Smoothlines attivata o Duty cicle.

2.4 Confi gurazione con Smooth lines

Dalla schermata principale, per accedere alla vista di confi gurazione, è necessario fare click sulla descrizione pRack in blu su PVPRO, oppure selezionare il grafi co nel caso del BOSS.

PVPRO

Fig. 2.h

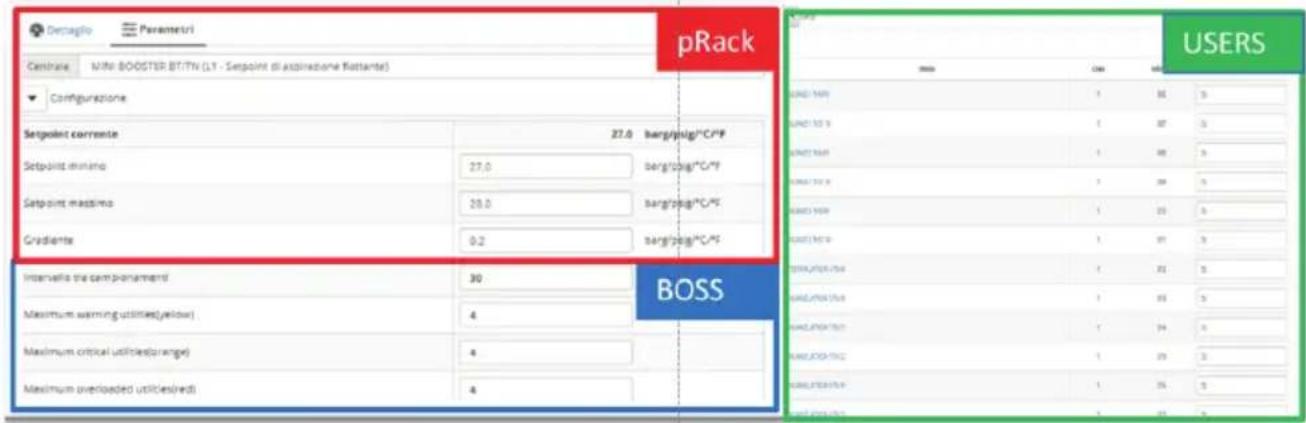

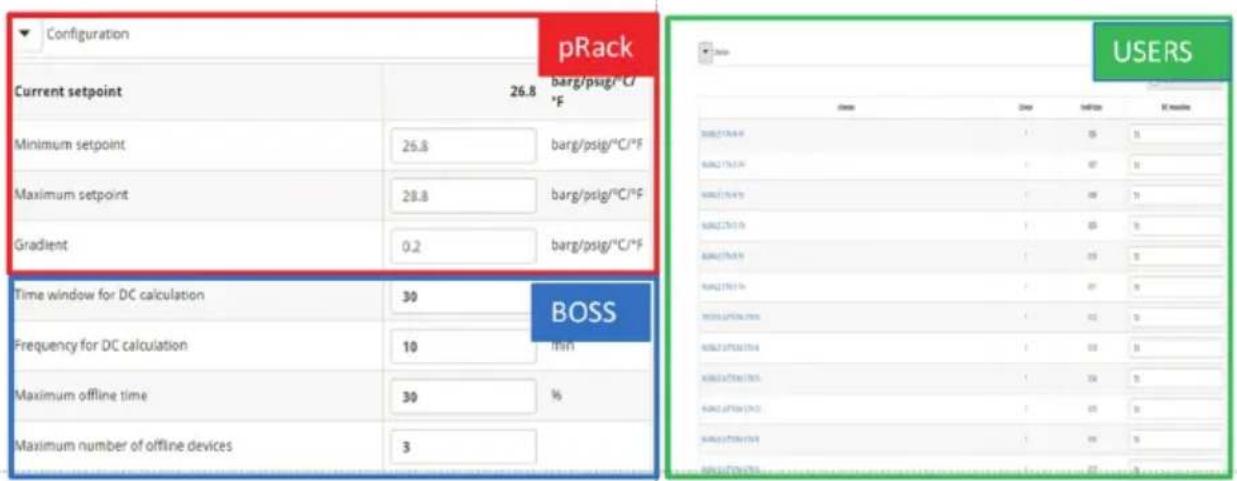

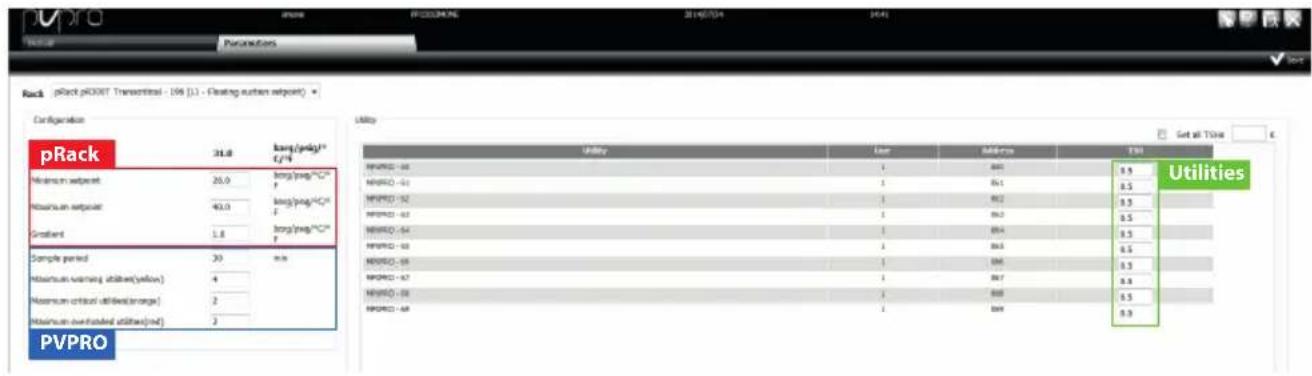

Nella scheda "Parametri" è possibile modifi care le impostazioni del plug-in, suddivise in 2 schede principali:

Confi gurazione

La sezione di configurazione riporta i valori dei parametri impostati su pRack. In questa schermata è possibile impostare:

• il setpoint di lavoro minimo e massimo della centrale, entro il quale il plugin calcolerà il setpoint ottimale.
• Il gradiente tra gli step di incremento/decremento del setpoint
• l'intervallo di tempo tra i campionamenti (tempo minimo 10 minuti)
• Il limite massimo di utenze, suddivise per colore (condizioni di lavoro) dove il plugin calcolerà il setpoint della centrale

Utenze

La sezione utenze riporta la lista dei dispositivi associati alla centrale che infl uiscono al calcolo del setpoint ottimale, la linea di appartenenza e il relativo indirizzo seriale.

In questa schermata e possibile impostare il parametro TSH (default 2K) che corrisponde all'offset da aggiungere al parametro P3 (setpoint di surriscaldamento).

PVPRO

pRack pRack pRACK Transmitted - 106 (1) - Floating author seigpoint Configuration pRack Minimum seigpoint Minimum seigpoint Gradient Sample period Maximum warning abilities(yellow) Maximum critical abilities(range) Maximum overloaded abilities(mf) PVPRO Utility Utility pRACK - 05 pRACK - 01 pRACK - 02 pRACK - 03 pRACK - 04 pRACK - 05 pRACK - 07 pRACK - 08 pRACK - 09 Set at Time 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.3 0.3 0.3 0.3 0.3

Fig. 2.i

BOSS

Dertaglio Parametri Centrane MTR BOOSTER BT/TN (LT - Setpoint di accipazione flattante) pRack Configurazione Setpoint corrente 27.0 barg/100°C/°F Setpoint minimo 27.0 barg/100°C/°F Setpoint massimo 28.0 barg/100°C/°F Gradiente 0.2 barg/100°C/°F Intervello the compensation 30 BOSS Maximum warming utilities(yellow) 4 Maximum critical utilities(orange) 4 Maximum overloaded utilities(red) 4 USERS 1 36 5 1 37 5 1 38 5 1 39 5 1 25 5 1 21 5 1 22 5 1 23 5 1 24 5 1 25 5 1 26 5 1 27 5 1 28 5 1 29 5 1 30 5 1 31 5 1 32 5 1 33 5 1 34 5 1 35 5 1 36 5 1 37 5 1 38 5 1 39 5 1 40 5 1 41 5 1 42 5 1 43 5 1 44 5 1 45 5 1 46 5 1 47 5 1 48 5 1 49 5 1 50 5 1 51 5 1 52 5 1 53 5 1 54 5 1 55 5 1 56 5 1 57 5 1 58 5 1 59 5 1 60 5 1 61 5 1 62 5 1 63 5 1 64 5 1 65 5 1 66 5 1 67 5 1 68 5 1 69 5 1 70 5 1 71 5 1 72 5 1 73 5 1 74 5 1 75 5 1 76 5 1 77 5 1 78 5 1 79 5 1 80 5 1 81 5 1 82 5 1 83 5 1 84 5 1 85 5 1 86 5 1 87 5 1 88 5 1 89 5 1 90 5 1 91 5 1 92 5 1 93 5 1 94 5 1 95 5 1 96 5 1 97 5 1 98 5 1 99 5

Fig. 2.j

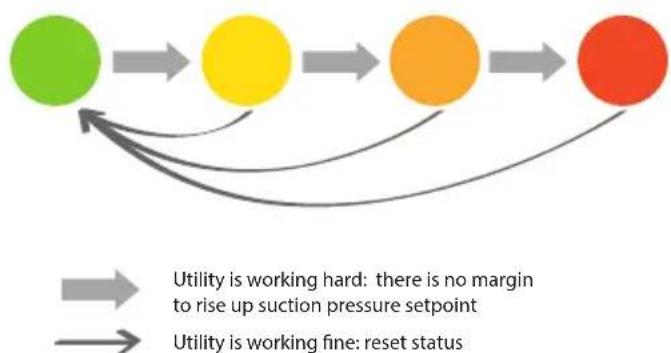

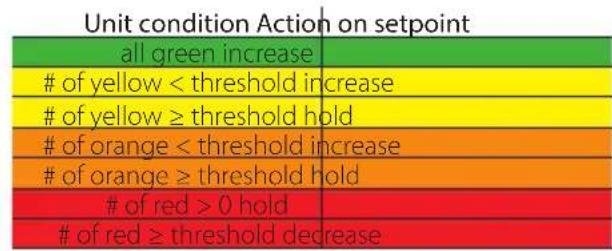

Ci sono 4 soglie associate a diversi colori riferiti alle condizioni di lavoro dei dispositivi:

• Verde
  • Giallo
• Arancione
• Rosso

Il colore di partenza, il verde, viene usato per indicare le utenze dove il valore di setpoint medio è superiore a P3 + TSH; questo consente l'aumento del setpoint della pressione di aspirazione. Lo stato (colore) delle utenze viene valutato ad ogni campionamento. Le regole che definiscono il monitoraggio sono illustrate nella Figura 2.f. La seguente tabella mostra i criteri seguiti per variare il setpoint della centrale in base al numero di utenze con lo stesso colore:

Con il fl ag Smooth-lines spuntato, viene riservato un trattamento speciale alle utenze offline o non dotate della funzione Smooth-lines, ma che sono comunque abbinate al plugin. Se un'utenza non è disponibile (offline) dopo il tempo di campionamento, verrà indicata in nero e considerata come fosse non disponibile per l'aumento del setpoint di pressione. Questa utenza viene considerata come se fosse gialla, arancione o rossa a seconda di quante volte è stata dichiarata offline.

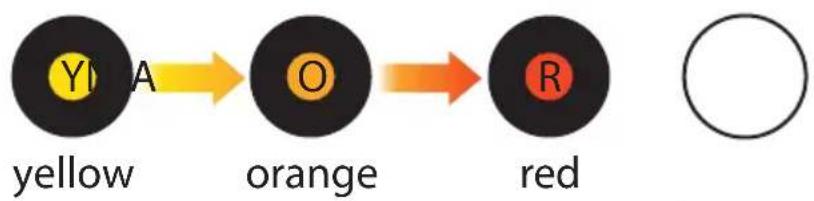

Se un'utenza priva di Smooth lines è associata al plugin, il supervisore non rileverà le condizioni di funzionamento e lo indicherà come N/A (non disponibile). Poichè l'innalzamento della pressione di aspirazione della centrale, può influenzare il comportamento dell'utenza, il plug-in resetterà il setpoint al valore minimo. Questi due scenari particolari sono illustrati nella Figura 2.g.

Un'utenza è segnata come N/A, la smooth-line non è attiva e non viene incrementato il setpoint in centrale.

Fig. 2.1

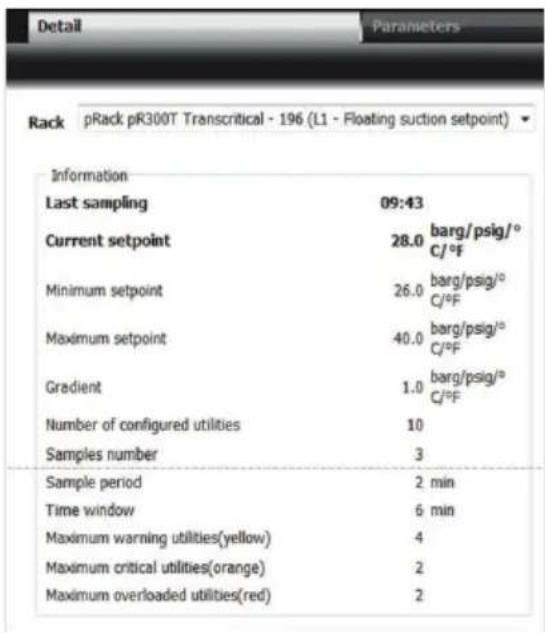

2.5 Dettagli di funzionamento con Smooth lines

Nella scheda "Dettagli" gli utenti possono avere una rassegna dettagliata, suddivisa in 4 gruppi, dello stato di confi gurazione e funzionamento del plugin.

Nella sezione "informazioni" viene mostrato un riassunto delle impostazioni, sia relative al supervisore che al pRack, in particolare:

• L'orario dell'ultimo campionamento effettuato dal plugin;
- Il setpoint corrispondente all'ultimo campionamento;
- Un riassunto della confi gurazione corrente.

PVPRO BOSS

Detail Parameters Rack pRack pR300T Transcritical - 196 (L1 - Floating suction setpoint) Information Last sampling 09:43 Current setpoint 28.0 barg/psig/°C/°F Minimum setpoint 26.0 barg/psig/°C/°F Maximum setpoint 40.0 barg/psig/°C/°F Gradient 1.0 barg/psig/°C/°F Number of configured utilities 10 Samples number 3 Sample period 2 min Time window 6 min Maximum warning utilities(yellow) 4 Maximum critical utilities(orange) 2 Maximum overloaded utilities(red) 2

Fig. 2.m Fig. 2.n

Informazioni
Ultimo campionamento	14:39
Setpoint corrente	27.0 barg/psig/℃/℉
Setpoint minimo	26.8 barg/psig/℃/℉
Setpoint massimo	28.8 barg/psig/℃/℉
Gradiente	0.2 barg/psig/℃/℉
Numero di utenze configurato	32
Numero Campioni	3
Intervallo tra campionamento	30 min
Finestra temporale	90 min
Maximum warning utilities(yellow)	6
Maximum critical utilities(orange)	4
Maximum overloaded utilities(red)	2

Nella sezione "Centrali" gli utenti possono vedere il valore del setpoint corrente nonché alcuni campioni storici utili per comprendere l'andamento della pressione durante un precedente periodo di tempo.

PVPRO

Racks

SetPoint	T	T-1	T-2
L1 - Floating suction setpoint	28.0	28.0	27.0

Fig. 2.0

BOSS

SetPoint	T	T-1	T-2	T-3	T-4	T-5	T-6	T-7	T-8	T-9
L1 - Serpoint di aspirazione flottante	26.8	26.8	26.8	27.0	27.2	27.4	27.6	27.8	28.0	28.2

Fig. 2.p

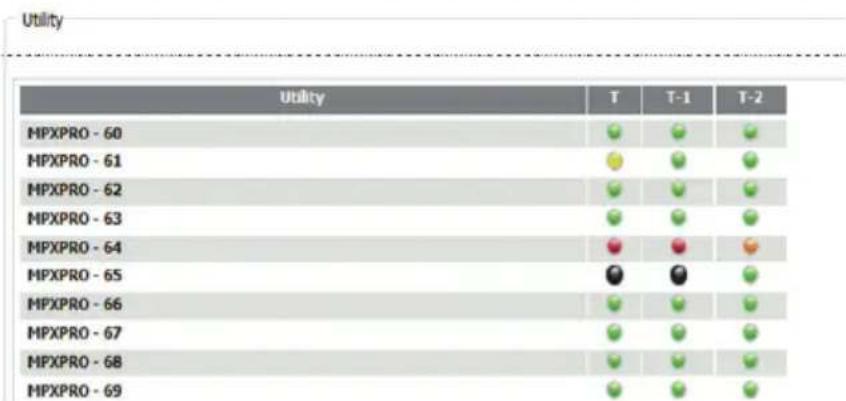

Nella sezione "Utenze" gli utenti possono avere una panoramica dello stato istantaneo di tutte le utenze nonché controllare l'andamento durante i precedenti periodi. Questa schermata è utile per capire quali utenze stanno lavorando in condizioni più gravose.

PVPRO

Fig. 2.q

BOSS

Nota: Nella tabella, le colonne "T-*" corrispondono all'intervallo di tempo tra campionamenti (min. 10min.) L'ultima sezione riassume il numero di utenze per ciascun colore, suddivise tra online e offline.

Numero di utenze che bloccane la Smooth Lines
	Yellow	Orange	Red
Online	7	3	7
Offline	0	0	0

Fig. 2.t

2.6 Confi gurazione senza Smooth lines (Duty cicle)

Dalla schermata principale, per accedere alla vista di confi gurazione, è necessario fare click sulla descrizione pRack in blu su PVPRO, oppure selezionare il grafi co nel caso del BOSS.

PVPRO

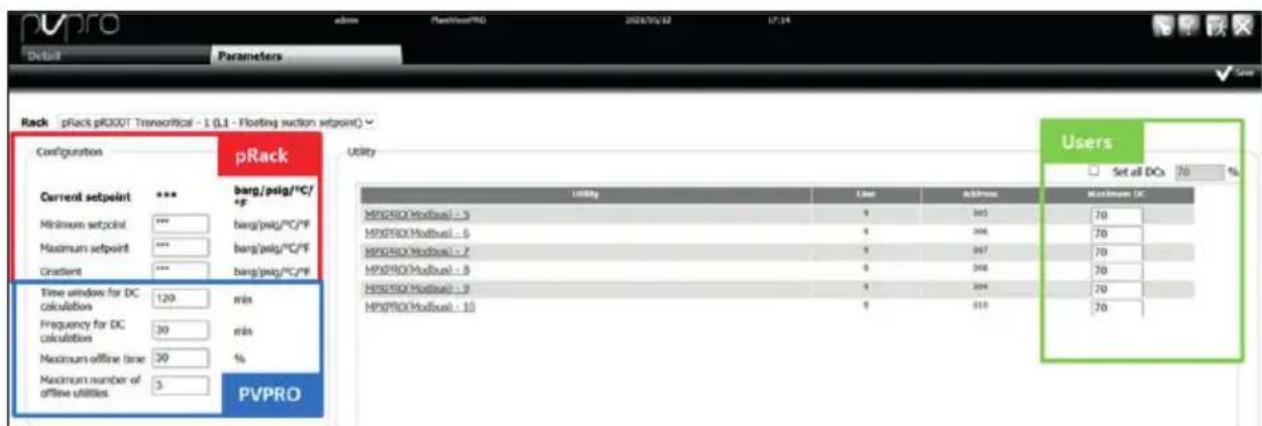

Nella scheda "Parametri" è possibile modificare le impostazioni del plug-in, suddivise in 2 schede principali:

Confi gurazione

La sezione di configurazione è suddivisa a sua volta in 2 parti; nella prima è possibile impostare alcuni parametri relativi al pRack come:

• setpoint di lavoro minimo e massimo della centrale, entro il quale il plugin calcolerà il setpoint ottimale.
• gradiente tra gli step di incremento/decremento del setpoint
• l'intervallo di tempo tra i campionamenti (tempo minimo 10 minuti)

Nella seconda invece, vengono impostati i parametri relativi al plugin come:

• Finestra temporale per il calcolo del Duty Cicle
  • Frequenza per calcolo del Duty Cicle
  • Percentuale del tempo massimo di mancata connessione
• Numero massimo di utenze non connesse

Utenze

La sezione utenze riporta la lista dei dispositivi associati alla centrale che infl uiscono al calcolo del setpoint ottimale, la linea di appartenenza e il relativo indirizzo seriale. In questa schermata e possibile impostare la percentuale di funzionamento del banco, che di default è 70%

PVPRO

PVPRO Debit Parameters Rack pRack pRACK Transcritical - 1 (L1 - Floating suction setpoint) Configuration pRack Current setpoint *** Minimum setpoint *** Maximum setpoint *** Gradient *** Time window for DC calculations Frequency for DC calculations Maximum offline time Maximum number of offline utilities PVPRO Users Set all DCs 70 % Utility Line Address Maximum DC MPD500/Modfuel - 3 MPD500/Modfuel - 6 MPD500/Modfuel - 7 MPD500/Modfuel - 8 MPD500/Modfuel - 9 MPD500/Modfuel - 10 min min % 5 200 200 200 200 200 200 200 200 200 200

Fig. 2.w

BOSS

Configuration pRack Current setpoint 26.8 barg/psig/°C/ °F Minimum setpoint 25.8 barg/psig/°C/°F Maximum setpoint 28.8 barg/psig/°C/°F Gradient 0.2 barg/psig/°C/°F Time window for DC calculation 30 BOSS Frequency for DC calculation 10 min Maximum offline time 30 % Maximum number of offline devices 3 USERS

Fig. 2.x

CAREL

In questo caso, poiché le utenze non sono dotate della logica smooth lines, il plug-in verifi ca la percentuale di attivazione del banco, in un periodo di tempo specifi cato. Se la percentuale di lavoro misurata è maggiore della soglia configurata, si considera che il banco non abbia alcun margine e di conseguenza non sia possibile l'aumento del setpoint della pressione di aspirazione alla centrale. La soglia viene definita inserendo una percentuale per ciascuna utenza nella colonna "Duty Cicle massimo"(ciclo di esercizio massimo).

La tabella che segue riporta il significato delle impostazioni ed i relativi valori di default.

Parametro Descrizione Valore di default

Finestra temporale per il calcolo del DC	Il ciclo di esercizio dell'utenza verrà calcolato nell'ambito di questa fi nestrata temporale. Il valore può variare da 10 a 180 minuti.	120 minuti
Frequenza per calcolo del DC Indica	la frequenza della potenziale azione sul setpoint: alla fi ne di ciascun periodo, il ciclo di esercizio calcolato verrà confrontato con la soglia per aumentare o diminuire il setpoint. Il valore può variare da 10 a 180 minuti.	30 minuti
Tempo massimo di mancata connessione	Percentuale massima di rilevamenti mancati per ogni utenza abbinata con il rack. Se viene superato questo valore l'utenza viene considerata offl ine.	30%
Numero massimo di utenze non connesse	Se il numero di utenze offl ine supera questo numero il setpoint della pressione di aspirazione non verrà modifi cato.	3

Tab. 2.b

2.7 Dettagli di funzionamento (senza Smooth lines)

Nella scheda "Dettagli" gli utenti possono avere una sintesi dello stato di confi gurazione e funzionamento del plugin.

Nella sezione "informazioni" viene mostrato un riassunto delle impostazioni come:

• il setpoint di lavoro minimo e massimo della centrale, entro il quale il plugin calcolerà il setpoint ottimale.
• Il gradiente tra gli step di incremento/decremento del setpoint.
• l'intervallo di tempo tra i campionamenti (tempo minimo 10 minuti).
  • Frequenza di campionamento.
• Numero di dispositivi confi gurati.
• Massimo numero dei dispositivi offline e percentuale sul tempo ciclo prima di considerarli offline (oltre al quale viene abbassato il setpoint della centrale.

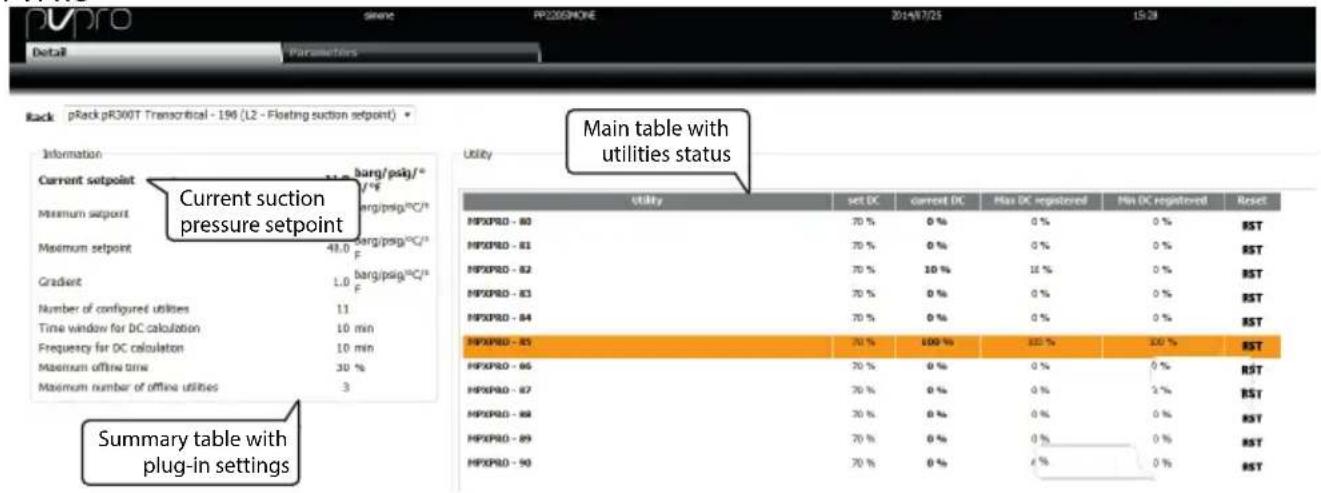

Nella scheda "Utenze" gli utenti possono avere una panoramica dello stato istantaneo di funzionamento delle utenze, visualizzarne il duty cicle corrente, minimo e massimo, controllare quali utenze stanno abbassando il setpoint della centrale.

PVPRO

PVPRO shne PF200HONE 2014/8/25 15:21 Detail Parameters Rack: pRack pR300T Transcritical - 196 (L2 - Floating suction setpoint) Information Current setpoint Maximum setpoint Maximum setpoint Gradient Number of configured utilities Time window for DC calculation Frequency for DC calculation Maximum offline time Maximum number of offline utilities Current suction pressure setpoint Main table with utilities status Summary table with plug-in settings Utility set DC current DC Max DC registered Min DC registered Reset HVXPRO - 80 70 % 0 % 0 % 0 % RST HVXPRO - 81 70 % 0 % 0 % 0 % RST HVXPRO - 82 70 % 10 % 16 % 0 % RST HVXPRO - 83 70 % 0 % 0 % 0 % RST HVXPRO - 84 70 % 0 % 0 % 0 % RST HVXPRO - 85 70 % 100 % 120 % 20 % RST HVXPRO - 86 70 % 0 % 0 % 0 % RST HVXPRO - 87 70 % 0 % 0 % 2 % RST HVXPRO - 88 70 % 0 % 0 % 0 % RST HVXPRO - 89 70 % 0 % 0 % 0 % RST HVXPRO - 90 70 % 0 % 4 % 0 % RST

Fig. 2.y

BOSS

201823, BOARMI 2021/06/13 09:02 Devices Pilamenti Allammi Trendi Note Intigenti SPOARENI M@po Allammi(Roueni) Report configurazione Astriva Add-on Internal 10 Ingresso digitale 1 Bolt 1 Bolt 2 Bolt 3 MURALE 1 TN MFV Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE 2 TN MFV Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE 3 TN S1 FV Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 5 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 6 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 7 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 8 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 9 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 10 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 11 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 12 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 13 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 14 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 15 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 16 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 17 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 18 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 19 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 20 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 21 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 22 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento MURALE LATTICOM 23 TN S1 Temperatura di regolazione Temperatura mandata Temperatura ripenza Temperatura strinuamento

Fig. 1.i

CAREL

ENG

Ottimizzazione Pressione Aspirazione Principale Associazione Centrai STEP 2 Centrale Linea Indirizzo Abilitata MINI BOOSTER BT/TN (L1 - Setpoint di aspirazione flottante) 9 005 STEP 1 MINI BOOSTER BT/TN (L2 - setpoint di aspirazione flottante) 9 005 On

Fig. 2.b

Fig. 2.h

Numero di utenze che bloccare la Smooth Lines
	Yellow	Orange	Red
Online	7	3	7
Offline	0	0	0

Fig. 2.t

Fig. 2.v

Optimizzazione Prevalione Aspirazione Step 2 Salva Importa Esporta Prindale Associazione Centrali Centrale Linea Indirizzo Abilitata MINI BOOSTER BT/TN (L1 - Setpoint di aspirazione flottante) $ 005 On MINI BOOSTER BT/TN (L2 - setpoint di aspirazione flottantes) $ 005 On

Fig. 2.b

Ottimizzazione Pressione Aspirazione Start/STOP Principale Associazione Centrali Stato plugin: FSP - Ottimizzazione pressione di aspirazione funzionante MINI BOOSTER BT/TN L2 - setpoint di aspirazione fottante 12.5 Burgpier 0.7 14 Floating suction Configuration and monitoring MINI BOOSTER BT/TN point di aspirazione fottante 27.6 Minimum setpoint Actual set Maximum setpoint Routing suction

Fig. 2.f

Fig. 2.h

Numero di utenze che bloccane la Smooth Lines
	Yellow	Orange	Red
Online	7	3	7
Offline	0	0	0

Fig. 2.t

2021/04/13 00:02 Devices Parameters Alarms Tools Internal ID Ingresso digitale 1 Beta 1 Beta 2 Beta 3 MURALE 1 TN MFV Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE 1 TN $1 FV Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE 1 TN $1 FV Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE 2 TN MFV Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE 2 TN $1 FV Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE 3 TN $1 FV Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 5 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 6 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 7 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 8 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 9 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 10 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 11 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 12 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 13 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 14 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 15 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 16 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 17 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente MURALE LATTIONI 18 TN $1 Temporatura di registrazione Temporatura mandato Temporatura risposa Temporatura strumente

Fig. 1.i

CAREL

GER

Optimizzazione Pressione Aspirazione Step 2 Salva Importa Esporta Principale Associazione Centrali Centrale Linea Indirizzo Abilitata MINI BOOSTER BT/TN (L1 - Setpoint di aspirazione flottante) 9 005 STEP 1 MINI BOOSTER BT/TN (L2 - setpoint di aspirazione flottante) 9 005 On

Fig. 2.b

2.2 Rack-Bindung

Optimisticazione Pressione Applicazione - EBI Autorizzazione Centrale selezione: Min. ISOOSI (EX 61/71C) - Selopend di applicazione fiscale Function Smooth lines Off Step 3 STEP 4 Utenze bilera + - ISOLA SURGELATI 35 BT M + - ISOLA SURGELATI 35 BT S1 + - ESTRATTORE ARIA + - HACCP cella 37 BT + - HACCP cella 39 BT + - BANCO CALDO 60 TN + - BANCO CALDO 61 TN + - BANCO CALDO K2 TN + - Step 2 Utenze collegate MURALE 1 TN/M FV MURALE 1 TN/S1 FV MURALE 2 TN/M FV MURALE 2 TN/S1 FV MURALE 3 TN/M FV MURALE 3 TN/S1 FV TESTERA LATTICINI 4 TN M MURALE LATTICINI 5 TN M MURALE LATTICINI 6 TN S1 MURALE LATTICINI 5 TN S2 MURALE LATTICINI 6 TN M MURALE LATTICINI 8 TN S1 MURALE LATTICINI 6 TN S2 ISOLA TAKE AWAY 7 TN M CARN / PESCE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Fig. 2.d

Fig. 2.h

Numero di utenze che bloccano la Smooth Lines
	Yellow	Orange	Red
Online	7	3	7
Offline	0	0	0

Fig. 2.t

201823 BOARMI 2021/04/13 09:02 Devices Plattenetti Allammi Tons Note Interruttio 10 Ingressa digitale 1 Bolt 1 Bolt 2 Bolt 3 MURALE 1 TN MFV Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE 1 TN 51 FV Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE 2 TN MFV Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE 3 TN 51 FV Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 5 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 6 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 7 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 8 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 9 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 10 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 11 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 12 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 13 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 14 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 15 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 16 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 17 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 18 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente MURALE LATTICOM 19 TN 51 Temporatura di regolazione Temporatura mandata Temporatura ripresa Temporatura strumente

Fig. 1.i

CAREL

SPA

Optimizzazione Pressione Aspirazione Step 2 Salva Importo Exporta Principale Associazione Centrali Centrale Linea Indirizzo Abilitata MINI BOOSTER BT/TN (L1 - Setpoint di aspirazione flottante) 9 005 MINI BOOSTER BT/TN (L2 - Setpoint di aspirazione flottante) 9 005

Fig. 2.b

Fig. 2.h

Numero di utenze che bloccare la Smooth Lines
	Yellow	Orange	Red
Online	7	3	7
Offline	0	0	0

Fig. 2.t

2.6 Confi guración sin Smooth lines (Duty cycle)

Via dell'Industria, 11 - 35020 Brugine - Padova (Italy)

Tel. [phone] - Fax [phone]

e-mail: [e-mail] - www.carel.com
