HMS860 - Hobel SCHEPPACH - Kostenlose Bedienungsanleitung

Produkttyp	Hobel / Abricht- und Dickenhobelmaschine
Marke	Scheppach
Modell	HMS860
Abmessungen (L x B x H)	770 x 450 x 483 mm
Gewicht	24 kg
Stromversorgung	230-240 V ~ 50 Hz
Aufgenommene Leistung (P1)	1500 W
Drehzahl der Hobelwelle	9000 min⁻¹
Anzahl der Messer	2
Max. Arbeitsbreite (Abrichten)	204 mm
Max. Spanabnahme (Abrichten)	2,5 mm
Abmessungen des Abrichtanschlags	540 x 105 mm
Neigebereich des Anschlags	90° - 135°
Abmessungen des Abrichttisches	740 x 213 mm
Max. Arbeitsbreite (Hobeln)	204 mm
Max. Hobelhöhe	120 mm
Max. Spanabnahme (Hobeln)	2 mm
Abmessungen des Hobeltisches	250 x 270 mm
Schalldruckpegel LpA	92 dB(A)
Schallleistungspegel LWA	105 dB(A)
Funktionen	Abrichten, Hobeln, Parallelanschlag, Späneabsaugung, Rücklaufsicherung
Wartung und Reinigung	Regelmäßige Reinigung der Tische und des Auswurfs, monatliches Ölen der beweglichen Teile, Schmierung der Gewindestangen mit Trockenschmiermittel, Austausch der Messer bei Verschleiß
Sicherheit	Überlastschalter, Diebstahlsicherungsschlüssel (Auswurf), Hobelschutz, Rücklaufsperren, Not-Aus, Motorbremse
Ersatzteile und Reparaturfähigkeit	Hobelmesser (Verschleißteile), Zahnriemen, Kohlebürsten. Reparaturen durch einen qualifizierten Elektriker
Allgemeine Informationen	Gesetzliche Garantie, Verschleißteile nicht abgedeckt. Bestimmungsgemäße Verwendung nur zum Hobeln und Abrichten von Massivholz

Häufig gestellte Fragen - HMS860 SCHEPPACH

Wie stelle ich die Hobelhöhe ein?

Verwenden Sie die Kurbel (12), um den Hobeltisch (21) einzustellen. Drehen Sie die Kurbel von unten nach oben: Senken Sie den Tisch zunächst etwa 5 mm unter die gewünschte Höhe ab, dann heben Sie ihn auf die gewünschte Höhe. Die Skala (G) zeigt die Höhe an.

Wie wechsle ich die Hobelmesser?

Trennen Sie die Maschine vom Netz. Klappen Sie den Brückenschutz (9) hoch. Lösen Sie die vier Klemmschrauben (23), entfernen Sie das alte Messer (25) und den Klemmkeil (24). Reinigen Sie die Welle. Setzen Sie das neue Messer ein, indem Sie die Kerben an den Köpfen der Einstellschrauben ausrichten. Setzen Sie den Klemmkeil wieder ein und ziehen Sie ihn leicht an. Verwenden Sie den Messereinstellblock (18), um die Höhe einzustellen, dann ziehen Sie alle Schrauben fest.

Was tun bei Verstopfung des Spanauswurfs?

Stoppen Sie die Maschine sofort und trennen Sie sie vom Netz. Entfernen Sie das blockierte Werkstück. Reinigen Sie den Auswurf (5) und die Verlängerung (5a). Reduzieren Sie die Spanabnahme und die Vorschubgeschwindigkeit. Stellen Sie sicher, dass die Messer scharf und das Holz nicht zu feucht ist.

Wie verwende ich die Maschine im Abrichtmodus?

Montieren Sie den Spanauswurf wie in Abschnitt 8.6 beschrieben. Stellen Sie die Abrichthöhe mit dem Rändelrad (13) und den Winkel des Anschlags (8) mit der Klemmschraube (8a) ein. Heben Sie den Brückenschutz (9) an oder passen Sie ihn je nach Werkstück an. Stecken Sie den Stecker ein, schalten Sie ein, legen Sie das Werkstück auf den Einlauftisch (14) und schieben Sie es mit dem Schiebestock (16) zum Auslauftisch (7). Führen Sie niemals Ihre Hände über die Welle.

Warum startet die Maschine nicht?

Überprüfen Sie, ob der Spanauswurf (5) korrekt montiert ist und die beiden Startschutzschlüssel (3) richtig eingerastet sind. Wenn ja, prüfen Sie die Stromversorgung, den Zustand der Kohlebürsten und den Überlastschalter (1). Setzen Sie den Überlastschalter gegebenenfalls zurück.

Wie hoch ist die maximal zulässige Schnitttiefe?

Beim Abrichten: 2,5 mm pro Durchgang. Beim Hobeln: 2 mm pro Durchgang. Diese Werte nicht überschreiten, um eine Überlastung des Motors zu vermeiden und die Sicherheit zu gewährleisten.

Wie reinige ich die Maschine?

Trennen Sie die Maschine vom Netz. Verwenden Sie ein Tuch, um Sägemehl und Staub zu entfernen. Reinigen Sie regelmäßig das Harz von der Hobelwelle und den Messern mit einem Lösungsmittel (24 Stunden Einweichen für die Messer). Ölen Sie die beweglichen Teile einmal im Monat (außer den Motor). Schmieren Sie die Gewindestangen mit einem Trockenschmiermittel.

Wie montiere ich den Spanauswurf im Hobelmodus?

Demontieren Sie zuerst den Abrichtanschlag (8). Halten Sie die beiden Sicherheitsschlüssel (3) nach außen, setzen Sie den Auswurf (5) auf den Maschinentisch und verriegeln Sie ihn durch Eindrücken der Schlüssel. Die Maschine startet nur, wenn die Schlüssel korrekt eingerastet sind.

Welches Zubehör ist im Lieferumfang enthalten?

Die Bedienungsanleitung, 4 Innensechskantschrauben M8, 4 Unterlegscheiben, 2 Schrauben M6, Inbusschlüssel 4, 5 und 6 mm, Schiebestange, 2 Schiebeklötze, Messereinstellblock, Spanabsaugung mit Verlängerung, Parallelanschlag, Hobelschutz mit Gelenkarm, Sternschraube M6, Kurbel, 4 Gummifüße.

Wie lagere ich die Maschine?

Lagern Sie das Gerät und sein Zubehör an einem trockenen, sauberen und frostgeschützten Ort, außerhalb der Reichweite von Kindern (optimale Temperatur 5 bis 30 °C). Bewahren Sie das Werkzeug in der Originalverpackung auf oder decken Sie es ab, um es vor Staub und Feuchtigkeit zu schützen. Bewahren Sie die Anleitung in der Nähe auf.

BEDIENUNGSANLEITUNG HMS860 SCHEPPACH

Erklärung der Symbole auf dem Gerät

Die Verwendung von Symbolen in thisem Handbuch soll ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen/genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfallen nicht ersetzen.

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lessen und beachten!

Gehörschutzlagen!

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!

WARNING! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

WARNING! Verletzungsgefahr! Nicht in das laufende Hobelmesser greifen

Überlastschanter

Vorschubrichtung

Inhaltsverzeichnis:

Seite:

1. Einleitung 9
2. Gerätebeschreibung 9
3. Lieferumfang 10
4. Bestimmungsgemäß Verwendung 10
5. Sicherheitshinweise 11
6. Technische Daten 13
7. Auspacken 14
8. Aufbau 14
9. In Betriebnehmen 15
10. Elektrischer Anschluss 17
11. Reinigung 18
12. Lagerung 18
13. Wartung 18
14. Entsorgung und Wiederverwertung 19
15. Störungsabhilfe 20
16. Konformitätserklarung 115

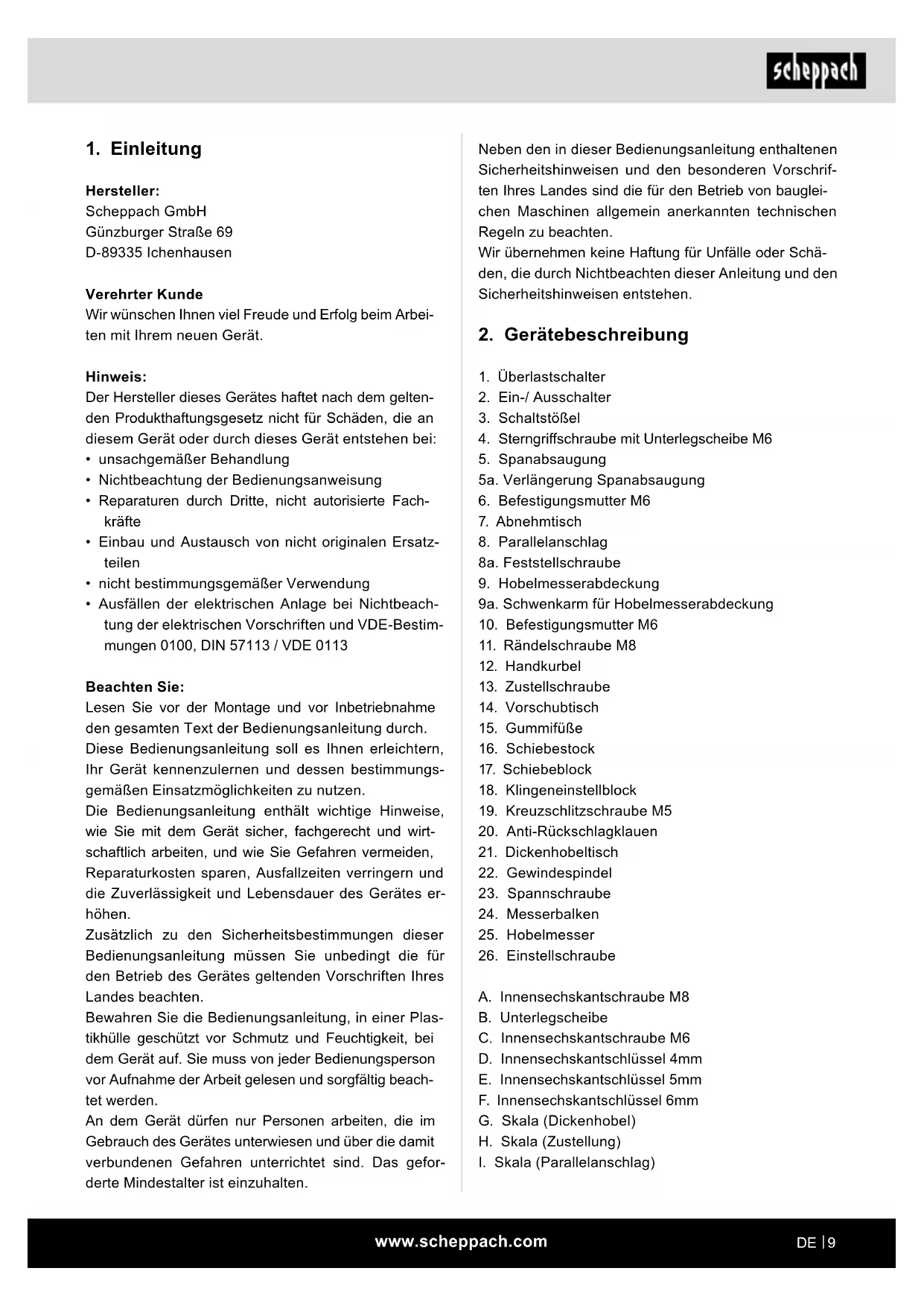

1. Einleitung

Hersteller:

Scheppach GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit ihrem neuen Gerät.

Hinweis:

Der Hersteller theses Gerates haftet nach dem geltenden Produktthaftungsgesetz nicht fur Schaden, die an thisem Gerat oder durch these geser entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfallen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

These Bedienungsanleitung soll es Ohnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthalt wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringn und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung mussen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfällig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung

1. Überlastschalter
2. Ein-/Ausschalter
3. Schaltstöbel
4. Sterngriffschraube mit Unterlegscheibe M6
5. Spanabsaugung
   5a. Verlängerung Spanabsaugung
6. Befestigungsmutter M6
7. Abnehmtisch
8. Parallelanschlag
   8a. Feststellschraube
9. Hobelmesserabdeckung
   9a. Schwenkarm für Hobelmesserabdeckung
10. Befestigungsmutter M6
11. Rendelschraube M8
12. Handkurbel
13. Zustellschraube
14. Vorschubtisch
15. GummifüBe
16. Schiebestock
17. Schiebeblock
18. Klingeneinstellblock
19. Kreuzschlitzschaube M5
20. Anti-Rückschlagklauen
21. Dickenhobeltisch
22. Gewindespindel
23. Spannschraube
24. Messerbalken
25. Hobelmesser
26. Einstellschraube

A. Innensechskantschraube M8
B. Unterlegscheibe
C. Innensechskantschraube M6
D. Innensechskantschlüssel 4mm
E. Innensechskantschlüssel 5mm
F. Innensechskantschlüssel 6mm
G. Skala (Dickenhobel)
H. Skala (Zustellung)
I. Skala (Parallelanschlag)

3. Lieferumfang

Bedienungsanleitung
- Innensechskantschraube M8 4x
- Unterlegscheibe 4x
- Innensechskantschraube M6 2x
- Innensechskantschlüssel 4mm
- Innensechskantschlüssel 5mm
- Innensechskantschlüssel 6mm
Schiebestock
- Schiebeblock 2x
Klingeneinstellblock
- Spanabsaugung
- Verlängerung Spanabsaugung
- Parallelanschlag
Hobelmesserabdeckung
- Schwenkarm für Hobelmesserabdeckung
- Sterngriffschraube mit Unterlegscheibe M6
- Handkurbel
Gummifüe 4x

4. Bestimmungsgemäß Verwendung

Die Dicken-/ Abrichthobelmaschine dient zum Abrachten- und Dickenhobeln von gesamtem Schnittholz aller Art, mit quadratischer, rechteckiger oder abgeschragter Form.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden.

WARNING!

Folgende Arbeiten dürfen nicht durchgeführt werden:

• Einsetzarbeiten (d.h. jegliche Bearbeitung, die nicht über die gesamte Werkstücklänge besteht)
• Vertiefungen, Zapfen oder Aussparungen
• Hobeln von stark gekrummtem Holz, bei dem ein nicht ausreichender Kontakt mit dem Aufgabetisch besteht.

Esiststrengstensuntags,diean derMaschine befoindlichenSchutzeinrichtungenzudemontieren, abzuandernoderZweck zu entfremden oder fremde Schutzeinrichtungenanzubringen.

Die Brückenschutzvorrichtungarfährend der Bearbeitung nicht entfernt werden.Der nicht benutzte Teil der Messerwelle muss abgedeckt werden.

Anforderungen an den Bediener

Das Gerätarf nur von Personen bedient und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind.

Lassen Sie niemals Kinder mit dem Gerät arbeiten.

Lassen Sie niemals Erwachsene ohne ordnungsgemäß Einweisung mit dem Gerät arbeiten.

Der Bediener muss vor Gebrauch des Gerätes auf-merksam die Bedienungsanleitung gelesen und verstanden haben.

Qualifikation: Außer einer ausfuhrlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.

Mindestalter: Das Gerätarf nur von Personen betrieben werden, die das 18. Lebensjahr vollendethaben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.

Schulung: Die Benutzung des Gerätes bedarf leidiglich einer entsprechenden Unterweisung durch eine sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.

Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Allgemeine Sicherheitschinweise

Achtung! Beim Gebrauch von Elektrowerkzeugens sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie diesen Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitschinweise gut auf.

Sicheres Arbeiten

1. Halten Sie ihren Arbeitsbereich in Ordnung

2. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

3. Berücksichtigten Sie Umgebungseinflüsse

4. Setzen Sie Elektrowerkzeuge nicht dem Regen aus.

5. Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.

6. Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.

-Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

1. Schützen Sie sich vor elektrischem Schlag

2. Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kuhlgeräten).

3. Halten Sie andere Personen fern

4. Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von ihrem Arbeitsbereich fern.

5. Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf

6. Unbenutzte Elektrowerkzeuge sollen an einem trockenen, hochgelegen den oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

7. Überlasten Sie Ihr Elektrowerkzeug nicht

8. Sie arbeiten better und{sicherer im angegeben Leistungsbereich.

9. Benutzen Sie das richtige Elektrowerkzeug

10. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeitsen.

-Benutzen Sie das Elektrowerkzeug nicht fur solche Zwecke, fur die es nicht vorgesehen ist.

Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

1. Tragen Sie geeignete Kleidung

2. Tragen Sie keine weite Kleidung oder Schmuck, sie konnten von beweglichen Teilen erfasst werden.

3. Bei Arbeitsen im Freien ist rutschfestes Schuhwerk empfehlenswert.

4. Tragen Sie bei langen Haaren ein Haarnetz.

5. Benutzen Sie Schutzausrückung

6. Tragen Sie eine Schutzbrille.

7. Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

8. Schlieben Sie die Staubabsaug-Einrichtung an

9. Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

10. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist

11. Benützen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

12. Sichern Sie das Werkstück

13. Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit ihrer Hand.

14. Vermeiden Sie abnormale Körperhaltung

15. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

16. Pflegen Sie ihre Werkzeuge mit Sorgfalt

17. Halten Sie die Schneidwerkzeuge scharf und sauber, um better und sicherer arbeiten zu können.

18. Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.
19. Kontrollieren Sie regelmäßige die Anschlussleitung des Elektrowerkzeugs und setzen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.
20. Kontrollieren Sie Verlängerungsleitungen re-gelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.

21. Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

22. Ziehen Sie den Stecker aus der Steckdose

23. Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sageblatt, Bohrer, Fraser.

24. Wenn die Hobelwelle beim Arbeiten durch eine zu große Vorschubkraft oder Klemmen des Werkstücks blockiert, schalten Sie das Gerät aus und trennen Sie es vom Netz. Entfernen Sie das Werkstück und stellen Sie sicher, dass die Hobelwelle frei lauft. Schalten Sie das Gerät ein, und führen Sie den Arbeitsschnitt erneut mit reduzierten Vorschubkraft durch.

25. Lassen Sie keine Werkzeugschlüssel stecken

26. Überprüfen Sie vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfernt sind.

27. Vermeiden Sie unbeabsichtigten Anlauf

-Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steck-dose ausgeschaltet ist.

1. Benutzen Sie Verlängerungskabel für den Außenbereich

2. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlägerungskabel.

3. Seien Sie aufmerksam

4. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

5. Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen

-Vor weiterem Gebrauch des Elektrowerk-zeugs,müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmetriche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb des Elektrowerkzeugs zu gewährleisten.

• Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nichts anderes in der Gebrauchsanweisung angegeben ist.

• Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.

• Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst.

21. ACHTUNG!

• Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

• Lassen Sie Ihr Elektrowerkzeug durch eine Elektrafachkraft reparieren

• Dieses Elektrowerkzeug entspricht den einschlögigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführten werden, indem Originalersatzteile verwendet werden; anderenfalls konnen Unfälle für den Benutzer entstehen.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Warning! Dieses Elektrowerkzeug erzeuft während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Zusätzliche Sicherheitschinweise

• Verwenden Sie keine stumpfen Messer. Rückschlaggefahren!

• Der Schneideblock muss vollständig abgedeckt sein.

• Verwenden Sie zum Hobeln von kurzen Werkstücken einen Schiebestock.

Zum Hobeln von schmalen Werkstücken sollens Sie zusammenliche Sicherheitsvorkehrungen treffen. Der Einsatz von Querdruckvorrichtungen und Federabdeckungen konne notwendig sein, um ein sicheres Arbeit zu garantieren.

• Das Gerät eignet sich nicht zum Schneiden von Ausfalzungen.

Die Rückschlagsicherung und die Vorschubwalz müssen regelmäß überprüft werden.

• Geräte, die mit einem Spanabzug und Abzugshauben ausgestattet sind, sollen an die entsprechen-den Geräte angeschlossen werden. Die Materialart kann die Staubentwicklung ungünstig beeinflussen.

Das Gerat eignet sich ausschließlich zum Schneiden von Holz und ähnlichen Materialien.
- Wenn das Messer zu 5% verschlüssen ist, muss es ausgewechselt werden.
- Ein fehlender Schiebestock kann zu Gefahren führen. Der Schiebestock sollte bei Nichtgebrauch immer an der Maschine aufbewahrt werden.
- Wenn keine Werkstücke von Hand eingeführt werden, besteht erhöhte Verletzungsgefahr. Herstellerempfehlungen zum Einsatz eines Schiebestock müssen beachtet werden.
- Eine falsche Ausrichtung von Schutzabdeckungen, Vorschubtisch oder Gitter kann zu unkontrollierbaren Situationen führen.
- Beschädigte oder verschmutzte Werkstücke bergen Gefahren. Metallteile oder splitterndes Material darf mit diesen Gerät nicht bearerbeitet werden. Verletzungsgefahr!
- Platzieren Sie lange Werkstücke zum Schneiden auf dem Rolltisch oder einer anderen Abstutzvorbrichtung. Ansonsten konnten Sie die Kontrolle über das Werkstück verlieren.
Die Maschine eignet sich nur zum Hobeln und Dickenhobeln
- Wenn Sie an der Maschine arbeiten sollen den Sie immer angemessene Schutzkleidung,tragen:

• einen Gehorschutz zum Schutz vor Gehorschaden.
• einen Atemschutz um dem Einatmen gefährlicher Staubpartikel vorzubeugen.
• Schutzhandschuhe beim Handhaben der Messerwelle und von rauen Werkstoffen zur Verringerung des Risikos von Verletzungen durch scharfen Kanten.
  -eine Schutzbrille um Augenverletzungen durch herumfliegende Teilchen zu vermeiden.

Die folgenden Situationen sollen unter allen Umstandenden vermieden werden: vorzeitige Unterbrechung des Hobelvorgangs (Hobelschnitte, die nicht die gesamte Länge des Werkstücks umfassen; das Hobeln von unebenen Holzteilen, die nicht gleichmäßig auf dem Vorschubtisch aufliegen).

• Achtung! Wenn der Hauptnetzanschluss einen schlechten Zustand aufweist, besteht beim Anschalten des Gerätes die Gefahr von Kurzschlüssen. Davon können auch andere Funktionen betroffen sein (z.B. das Aufleuchten von Kontrollleuchten). Sollen am Hauptnetzanschluss Störungen auftreten, werden Sie sichitte an ihren lokalen Stromanieter für Abhilfe und Informationen.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regel gebaut. Dennoch konnen beim Arbeiten einzeln Restrisiken auftreten.

Gefährung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
- Bevor Sie Einstell- oder Wartungsarbeiten vornehmen, halten Sie die Starttaste los undziehen den Netzstecker.
- Desweiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
- Restrisiken können minimiert werden, wenn die „Sicherheitschinweise" und die „Bestimmungsgemäß Verwendung", sowie die Bedienungsanleitung insgesamt beachtet werden.
- Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einfahren des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden.
- Verwenden Sie das Werkzeug, das in dieser Bedienungsanleitung empfohlen wird. So erreichen Sie, dass ihre Maschine optimale Leistungen erbringt.
- Halten Sie ihre Höhe vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.
- Verletzungsgefahr der Finger und Hände durch das Berühren der Messerwelle an nicht abgedeckten Bereichen, beim Werkzeugwechsel, außer dem konnen diese durch das Öffnen der Schutzabdeckung gequetscht werden.
Augenverletzungen

• an der Einschub- und Auslassöffnung
• durch gefährlichen Rückschlag

• beim Betrieb ohne Absaugung bzw. Spänesack, kann gesundheitsschädlicher Holzstaub entstehen.
  -durchwegschleudernde Teile

• Durch im Werkstück enthaltene Metallteile können die Messer stumpf bzw. zerstört werden.

• Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.

6. Technische Daten

Messeranzahl 2 Stück

Hobelwellen Drehzahl 9000 min	-1
Abmessungen 770 x 450 x 483 mm
Gewicht 24 kg
Technische Daten Abrichthobeln
Max. Hobelbreite 204 mm
Max. Spanabnahme 2,5 mm
Abrichtanschlag | x h 540 x 105 mm
AbrichtanschlagSchwenkbereich	90°-135°
Abrichttischgroße 740 x 213 mm
Technische Daten Dickenhobeln
Max. Hobelbreite 204 mm
Max. Hobeldicke 120 mm
Max. Spanabnahme 2 mm
Dickentischgroße 250 x 270 mm
Antrieb
Motor 230-240V~ / 50 Hz
Aufnahmeleistung P1 1500 W

Technische Änderungen vorbehalten!

Gerausch

Die Gerauschwerte wurden entsprechend EN 61029 ermittelt.

Schalldruckpegel LpA	92 dB
Unsicherheit KpA	3 dB
Schalleistungspegel LwA	105 dB
Unsicherheit KwA	3 dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehörverlust bewirken.

Die angegebenen Gerauschemisswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Gerauschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warning:

Die Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendt wird, insbesondere, welche Art von Werkstück bearbeitet wird.

• Versuchen Sie, die Belastung so gering wie möglich zu halten. Beisipelhafte Maßnahmen die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigten (beispisseweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Belastung lauft).

7. Auspacken

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhänden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen mussorf der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

△ACHTUNG！

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

8. Aufbau

ACHTUNG!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

8.1 Gummifübe (Abb. 2)

Fixieren Sie die vier Gummifüsse (15) mit den mitgelieferten Innensechskantschrauben (A) und Unterlegscheiben (B) an der Unterseite des Gerätes.

8.2 Hobelmesserabdeckung (Abb. 3-5)

• Entfernen Sie zuerst die Kreuzschlitzschraube (19) und die Befestigungsmutter (10) an der Hobelmesserabdeckung (9) und die Befestigungsmutter (6) am Schwenkarm für Hobelmesserabdeckung (9a).
• Schieben Sie die Hobelmesserabdeckung (9) und den Schwenkarm (9a) zusammen.
• Befestigungsmutter (10) und Kreuzschlitzschraube (19) wieder anziehen.
• Befestigen Sie die Baugruppe an den in Abb.4 und Abb.5 gezeigten Bohrungen mit der Befestigungsmutter (6) und der Sterngriffschraube (4)

8.3 Parallelanschlag (Abb. 6 + 7)

• Setzen Sie den Parallelanschlag (8) am Gehäuse der Maschine an und befestigen diesen mithilfe der Innensechskantschrauben (C).

8.4 Handkurbel für Dickenhobelzustellung (Abb. 8)

Die Handkurbel (12) zur Zustellung der Spantiefe wird nur auf die Spindel aufgesteckt.

8.5 Spanabsaugung (Abb. 10)

Um die Veränderung der Spannabsaugung (5a) zu montieren, öffnen Sie die Kreuzschlitzschraube an der Veränderung. Fugen Sie beiden Teile (5,5a) zusammen und zeihen Sie die Kreuzschlitzschraube wieder fest.

8.6 Spanabsaugung - Abrichthobeln (Abb. 11+12)

• Setzen Sie zur Montage die Hobelmesserabdeckung kpl. (9) in die oberste Position.
• Stellen Sie den Dickenhobeltisch (21) auf die niedrigste Postion mit Hilfe der Handkurbel (12).
• Setzen Sie die Spanabsaugung (5) leicht schrag an der Maschine an und schiben diesen nach hinter. Dabei müssen die beiden Schaltstössel (3) nach außen hin gehalten werden.
• Verriegeln Sie nun die Spanabsaugung (5) mithilfe der Schaltstössel (3). Achtung! Maschine lauft nicht an, wenn die Schaltstössel (3) nicht richtig ein-gesteckt werden.
• Klappen Sie nun die Hobelmesserabdeckung kpl. (9) wieder nach unten.

8.7 Spanabsaugung - Dickenhobeln (Abb. 13+14)

• Der Parallelanschlag (8) muss zum Dickenhobeln demontiert werden. Gehen Sie in umgekehrter Reihenfolge wie in Punkt 8.3 beschrieben vor.

• Halten Sie nun die Schaltstössel (3) wieder nach außen und setzen Sie nun die Spanabsaugung (5) auf die Hobelmaschine auf.

• Vertriegen Sie nun die Spanabsaugung (5) mit Hilfe der Schaltstössel (3). Achtung! Maschine lauft nicht an, wenn die Schaltstössel (3) nicht richtig ein-gesteckt werden.

9. In Betriebnehmen

ACHTUNG!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

Überprüfen Sie vor jedem Gebrauch:

• Ein- und Ausschalter inkl. Notausschalter (falls vorhanden) auf ordnungsgemäße Funktion

• Verriegelte Schutzeinrichtungen (Abb. 1 - Pos. 3) durch ein aufeinander folgenden Öffnen jeder trennenden Schutzeinrichtung um die Maschine auszuschalten und durch Prüfung, dass es unmöglich ist, die Maschine bei einer geöffneten Schutzeinrichtung einzuschalten

Bremse

bei Arbeitsbeginn die Maschine einschalten und auf Drehzahl kommt lessen. Schalten Sie nun die Maschine wieder aus. Der Motor muss innerhalb von 10 Sekunden zum Stehen kommt. Andernfalls liegt ein Defekt vor.

- Anti-Rückschlagklauen (Abb. 9 - Pos. 20)

mindestens einmal pro Arbeitsschicht durch Besichtigung, um festzustellen, dass sie sich in gutem Arbeitszustand befinden, z. B. keine Beschädigung der Berührungsfläche durch Stöge haben und dass die Anti-Rückschlagklauen (20) durch das Eigengewicht ungehindert zurückfallen;

• Hobelmesser (Abb. 17 - Pos. 25) auf Beschändigungen und wichtigen Sitz.

Die Maschine scarf nur benutzt werden, wenn alle diese Bedingungen eingehalten sind.

Verwenden Sie nur gut geschärfte und gewartete Messer. Nur für die Maschine konstruierte Messer verwenden.

Verwenden Sie zum Bearbeiten kurzer Werkstücke Schieberholzer oder Schiebestöcke, die nicht defekt sind.

Schlieben Sie die Maschine an eine Staub- oder Späneabsaugvorrichtung an.

Überprüfen Sie vor Beginn der Bearbeitung, dass der Anschlag festgeklemmt ist.

Überzeugen Sie sich, dass Sie jeder Zeit das Gleichgewicht halten können. Stellen Sie sich seitlich zur Maschine.

Halten Sie ihre Höhe bei laufender Maschine in sicherer Entfernung von der Schneidwalze und von der Stelle, an der die Späne ausgestoßen werden.

Erst mit dem Hobeln beginnen, wenn die Schneidewalze ihre erforderliche Drehzahl erreicht hat.

Außer dem darauf aufachten, dass das Werkstück keine Kabel, Seile, Schnüre oder ähnliches enthalt. Bearbeiteten Sie kein Holz, das zahlreiche Asteinschlüsse oder Astlöcher enthalt.

Sichern Sie lange Werkstücke gegen Abkippen am Ende des Hobelvorganges. Verwenden Sie dazu z.B. Abrolländer oder ähnliche Vorrichtungen.

Es ist strengstens untersagt, Späne oder Splitter bei laufender Maschine zu entfernen.

Schalten Sie die Maschine bei einer Blockade(sofort ab.Ziehen Sie den Netzstecker und entfernen Sie das verklemmte Werkstück.

Nach jedem Gebrauch diekleinste Schnittgroesteinstellen,um der Verletzungsgefahr vorzubeugen.

ACHTUNG!

Die Maschine muss am Fußboden / Arbeitsplatte mit den geeigneten Schrauben / Schraubzwingen sicher befestigt werden, da Kippgefahr besteht.

• Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
  WARNING! Vor jeglichen Reinigungs-, Einstellungen-, Wartungs- oder Instandsetzungsarbeiten trennen Sie den Netzstecker von der Hauptstrom-versorgung!
• Überprüfen Sie regelmäßig, ob Messer (25) fest im Messerblock befestigt sind.
  Die Messer (25))durfen am Messerblock maximal 1,1 mm uberstehen.
• Prufen Sie die Anti-Rückschlagklauen (20) auf einwandfrei Funktion.
• Tragen Sie immer einen Augenschutz.

• Schneiden Sie niemals Einbuchtungen, Zapfen oder Formen.

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.

• Das Hobelmesser muss frei laufen können.

ACHTUNG!: Die Dicken-/Abrichthobelmaschine wurde speziell zum Hobeln von festem Holz konzipiert. Dazu werden hochlegierte Messer (25) eingesetzt. Beim Dickenhobeln muss die Kontaktfläche des Werkstücks flach sein. Werden größere oder schwerere Werkstücke bearbeitet, ist es notwendig, die Maschine auf der Standfläche zu befestigen (z. B. Mittels der Gewinde im Maschinenboden).

• Der Ein-/Ausschalter (2) befindet sich an der linken Seite der Maschine. Drücken Sie zum Einsatzden der Maschine die grüne Taste „I". Drücken Sie zum Ausschalten der Maschine die rote Taste „0".
  Die Maschine ist mit einem Überlastschalter (1) zum Schutz des Motors ausgestattet. Im Falle einer Überlastung stoppt die Maschine automatisch. Nach einer Weile kann der Überlastschalter (1) wieder zrückgesetzt werden.
• Verwenden Sie bei der Bearbeitung von langen Werkstücken Rolltische oder eine ähnliche Abstutzvorrichtung. Diese Zusatzausrückungen sind in Fachmarktten erhältlich. Sie müssen auf Zufuhr- und Abnahmeseite der Hobelmaschine platziert werden. Die Hoheneinstellung muss so erfolgen, dass das Werkstück waagrecht in die Maschine geführt werden kann und waagrecht herausgenommen werden kann.

9.1 Abrichthobeln

ACHTUNG!: Ziehen Sie vor allen Wartungs-, Reinigungs-, und Einstellarheiten den Netzstecker.

9.1.1 Einstellung (Abb. 7/15)

• Drehen Sie die Zustellschraube (13) nach rechts oder links für die gewündte Spantiefe. Die Spantiefe kann an der Skala (H) abgegeben werden.
• Lockern Sie den Parallelanschlag (8) mit dem Feststellschraube (8a). Stellen Sie den gewünschten Winkel ein. Der eingestellte Winkel kann an der Skala (I) abgelesen werden. Fixieren Sie den Parallelanschlag (8) nach erfolgter Einstellung wieder mit der Feststellschraube (8a).

9.1.2 Abrichthobel-Betrieb (Abb. 20/21)

Achtung! Beachten Sie die richtige Montage der Spanabsaugung (siehe 8.5)

(Schmale Werkstücke siehe Abb.21) Offnen Sie die Rändelschraube (10) und verschiben Sie die Hobelmesserabdeckung (9) so welt, wie es die Breite des Werkstücks erfordert. Ziehen sie dann die Rändelschraube (9) wieder an.
(Breite, flache Werkstücke siehe Abb. 20) Öffnen Sie den Sterngriffschraube (4) und stellen die Hobelmesserabdeckung kpl. (9) gerade so hoch, wie das Werkstück dick ist. Die Hobelmesserabdeckung (9) bedeckt damit die gesamte Messerwalze! Ziehen Sie nun die Sterngriffschraube (4) wieder an.
- Verbinden Sie den Netzstecker mit der Netzleitung. Drücken Sie die grüne Taste „I“, um die Hobelmaschine zu starten.
- Legen Sie das zu bearbeitende Werkstück auf den Vorschubtisch (14). Halten Sie mit einer Hand das Werkstück auf den Tisch (14) gedrückt und schiben es möglichst mithilfe des Schiebestocks (16) vorwärts in Richtung Abnehmtisch (7) über die Messerwalze
- Schalten Sie nach Beendigung der Arbeit die Maschine ab. Drücken Sie dazu die rote Taste „0". Trennen Sie die Maschine anschließend vom Netz.
- Entfernen Sie Späne und Staub vom Vorschubtisch (14), Abnehmtisch (7) und Messerwalze, nachdem die Maschine komplett zum Stillstand gekommen ist.
- Bringen Sie die Hobelmesserabdeckung (9) wieder in Position und decken Sie das Hobelmesser auf der gesamten Länge ab.

9.2 Dickenhobeln

ACHTUNG!: Ziehen Sie vor allen Wartungs-, Reinigungs-, und Einstellarheiten den Netzstecker.

9.2.1 Einstellung (Abb. 22)

• Setzen Sie die Handkurbel (12) auf die Spindel und drehen Sie den Dickenhobeltisch (21) auf die gewünschte Höhe. Die eingestellte Höhe kann an der Skala (G) abgegeben werden.
  Wichtig hierbei ist, die Höhe des Dickenhobeltisch (21) von unter nach oben einzustellen, d.h. Kurbeln Sie den Tisch zunachst weiter nach unter (ca.5mm) als die gewünschte Höhe. Anschließlich kurbeln sie den Tisch (21) in die gewünschte Höhe nach oben.

9.2.2 Dickenhobel-Betrieb (Abb. 9/22)

Achtung! Beachten Sie die richtige Montage der Spanabsaugung (siehe 8.7)

• Verbinden Sie den Netzstecker mit der Netzleitung. Drücken Sie die grüne Taste „I“, um die Hobelmaschine zu starten.

• Legen Sie ein Werkstück auf den Dickenhobeltisch (21). Führten Sie das Werkstück Richtung Vorschubbisch (14) zu. (Achten Sie auf die Pfeilrichtung, welche die Arbeitsrichtung ebenfalls symbolisiert.)

• Schalten Sie nach Beendigung der Arbeit die Maschine ab. Drücken Sie dazu die rote Taste „0". Trennen Sie die Maschine anschließend vom Netz.
• Entfernen Sie Späne und Staub vom Dickenhobeltisch (21) und Messerwalze, nachdem die Maschine komplett zum Stillstand gekommen ist.

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlagigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Veränderungsleitung müssen diesen Vorschriften entsprechen.

Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbstständig ab. Nach einer Abkuhlzeit (zeitlich unterschiedlich) lasst sich der Motor wieder einschalten.

Schadhafte Elektro-Anschlussleitung.

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür konnen sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Turspalten gefuhrt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreifen aus der Wandsteckdose.

• Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie daraufuf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hangt.

Elektrische Anschlussleitungen müssen den einschädigigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzechnung "H05VV-F".

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor:

Die Netzspannung muss 230 - 240 V~ betragen.
- Veränderungsleitungen bis 25 m Lange müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung)dürfen nur von einer Elektro-Fachkraft durchgeführrt werden.

Bei Rückfragenitte folgende Daten angegeben:

• Stromart des Motors
• Daten des Motor-Typenschildes

11. Reinigung

Warning! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzsteckerziehen!

Allgemeine Wartungsmaßnahmen

Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Ölen Sie zur Veränderung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor.

Benutzen Sie zur Reinigung des Kunststoffes keine atzenden Mittel.

Die Gewindespindel für die Höhenverstellung des Dickentischesarf nur mit einem Trokenschmiermittel behandelt werden.

Die Tischoberfläche und die Einzugs- und Ausschubwalze müssen immer harzfrei gehalten werden.

Schmutzige Einzugs-/Ausschubwalzen müssen gereinigt werden.

Zur Vermeidung einer Motorüberhitzung muss regelmäß überprüft werden, ob sich an den Luftöffnungen des Motors Staub angesetzt hat.

Nach längerem Gebrauch wird empfohlen, die Maschine von einem authorisierten Kundendienst überprüfen zu halten.

Werkzeugpflege

Hobelwelle, Spannvorrichtungen, Messerauflagen und Messer mussen regelmäßig von Harz befrei werden, weil ein sauberes Werkzeug die Schnittqualität verbessert.

Zu dieser Zweck konnen die Spannvorrichtungen, Messerauflagen und Messer 24 Stunden lang in einen handelsüblichen Harzentferner gelegt werden. Aluminiumwerkzeuge)dürfen nur mit Reinigungsflußigkeiten harzfrei gemacht werden, die diese Art von Metall nicht angreifen.

12. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ .

Bewahren Sie das Werkzeug in der Originalverpackung auf.

Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

13. Wartung

Achtung!

Ziehen Sie vor allen Wartungssarbeiten den Netzstecker.

Messerwechsel (Abb. 17-19)

• ACHTUNG!: Ziehen Sie grundsatzlich den Netzstecker, bevor Sie die Messer wechseln.
• Arretieren Sie den Hobelwellenschutz kpl. (9) in der angehobenen Stellung.
• Losen und entfernen Sie die fünf Spannschrauben (23).
• Hebien Sie Messer (25) und Messerbalken (24) von der Welle ab.
• Entfernen Sie Späne und Harz von der Hobelwelle und Messerbalken.
• Setzen Sie das neue Messer (25) in der Hobelwelle ein, fixieren Sie das Messer (25) mit den rechtekigen Schlitzen in den beiden Schraubenköpfen. (Mit diesen beiden Schrauben wird das Messer in der Höhe eingestellt.)
• Legen Sie den Messerbalken (24) auf das Messer (25).
• Ziehen Sie die fünf Spannsschrauben (23)leitung an.
• Wiederholen Sie die Arbeitsgänge für das zweite Messer (25).
• Setzen Sie den Klingeneinstellblock (18), wie in Bild 19 gezeigt, auf dem Messerblock. Achten Sie daraufauf, dass das Messer (25) den Klingeneinstellblock (18) auf beiden Seiten berührt.
• Durch Verstellen der beiden Einstellschrauben (26) kann das Messer (25) in der Höhe verstellt werden.
• Nach erfolgreicher Einstellung der Messer, sind alle Spannsschrauben fest anzuziehen.

Beachten Sie:

• Scharfe Hobelmesser garantieren ein sauberes Hobelbild und belasten den Motor weniger.
• Beim dreimaligem Schleifenarf nicht mehr Material als 3× 0,05 mm abgetragen werden.
  Die an dieser Maschine verwendeten Messer sind nicht zum Falzen/Zinken geeignet.
  Abschlussend Hobelwellenschutz wieder auf den Tisch absenken und die Hobelwelle abdecken, mit Sterngriffschraube klemmen.

ACHTUNG!

Verwenden Sie ausschließlich die für diesen Gerät vom Hersteller empfohlenen Messer. Bei der Verwendung anderer Messer besteht Verletzungsgefahr auf Grund von Kontrollverlust.

Vermeiden Sie ein Überdrehen und mögliches Ablösen der Gewinde. Messerbalken oder Schrauben mit abgenutztem Gewinde müssen sofort ersetzt werden.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführten werden.

Service-Informationen

Es ist zu beachten, dass bei diesen Produkt folgenden Teile einem gebrauchsgemänen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Verschleibeile*: Keilriemen, Kohlebürsten, Hobelmesser

• nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehör erhalten Sie in unserem Service- Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclelbar.itte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehoren nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu-zuführren!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronik-geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzerträgt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
  Das Symbol der durchgestruchenen Mulltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmull entsorgt werden)dürfen.

• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B.COMMUNALE Bauhöfe)

• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Handler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

• Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei thisem abgeben oder einer anderen autorisierten Sammelstelle in ihrer Höhe zuführn.
  -Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

• These Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union konnen davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

15. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreiben wie sie Abhilfe schaffen können, wenn ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an ihre Service-Werkstatt.

Störung Mögliche Ursache Abhilfe
Maschine{lösst sich nicht einschalten	Keine Netzpannung vorhanden Kohlebürsten abgenütztSpanabsaugung nicht montiert	Spannungsversorgung kontrollierten Maschine in die Kundendienstwerk-statt bringenSpanabsaugung montieren
Maschine ohne Funktion oder stoppt plottlich	StromausfallMotor oder Schalter defektMikroschalter prüfen	Sicherung überprüfen / Überlastschutz am Gerät prüfenMotor oder Schalter von einer Elektro-fachkraft überprüfen setzenSpanabsaugung so montieren, dass der Mikroschalter betägt wirdNetzseitige Vorsicherung kontrollierten Die Maschine lauft durch den ein-genbauten Unterspannungsschutz nicht von selbst wieder an und muss nach Spannungswiederkehr erneut einge-schaltet werden.
Maschine bleibt während des Hobelns stehen	Hobelmesser stumpf/verschlissen Überlastschalter hat ausgelöstMikroschalter prüfenZu große Spanabnahme Zu großener Vorschub	Messer wechseln oder schärfen Nach Abkühzeit Motor wieder ein-schaltenSpannabsaughaube bzw. Tischverrie-gelung so montieren dass der Mikros-chalter betägt wird.Spanabnahme verringern Vorschubgeschwindigkeit verringern
Werkstück klemmt beim Dickenhobeln	Schnitttiefe zu groß Schnitttiefe reduzierten	und Werkstück in mehreren Arbeitsgängen darbeiten
Drehzahl sinkt während des Hobelns ab	Zu große Spanabnahme Zu großener VorschubStumpfe Messer	Spanabnahme verringern Vorschubgeschwindigkeit verringern Messer austauschen
Unbefriedigender Oberflä- chenzustand	Hobelmesser stumpf/verschlissen Hobelmesser durch Späne zugesetzt Ungleichmäßige Zuführung	Messer wechseln oder schärfen Späne entfernenn Werkstück mit konstantem Druck und reduzieter Zuführungsgeschwindig-keit zuführen
Bearbeitete Oberfläche zu rau	Werkstück enthalt noch zu viel Feuch-tigkeit	Werkstück trocknen
Bearbeitete Oberfläche rissig Werkestück wurde gegen die Wuchsrich-tungbearbeitetZu viel Material auf einem abgehobelt	Werkstück von der Gegenrichtung bearbeitenWerkstück in mehreren Arbeitsgängen darbeiten
Zu geringer Werkstückvor-schub beim Dickenhobeln	Werkstück wurde gegen die Wuchsrich-tungbearbeitetZu viel Material auf einem abgehobelt	Tischplatte reinigen und Dunn mit Gleitwachs behandeln Transportwalzen instand setzen
Späneauswurf beim Dicken-hobeln verstopft (ohne Absaugung)	Zu große Spanabnahme Stumpfe Messer Zu nasses Holz	Spanabnahme verringern Messer austauschen Werkstück trocknen
Späneauswurf beim Ab-richthobeln verstopft (ohne Absaugung)	Zu große Spanabnahme Zu großener Vorschub Stumpfe Messer Zu nasses Holz	Spanabnahme verringern Vorschubgeschwindigkeit verringern Messer austauschen Werkstück trocknen
Späneaustritt mit Absaugung beim Abricht- oder Dicken-hobeln verstopft	Absaugung zu schwach Es muss ein Absauggerät eingesetzt werden, welches am Absaug-An-schlussstutzen eine Luftgeschwin-digkeit von mindestens 20 m/s gewährleistet

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitatskontrolle. Sollte ein Gerat dennoch nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch Telefonisch über die Service-rufnummer zur Verfugung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgenden:

1. These Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käfer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Handler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler berufen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränk (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schaden am Gerät, die durch missbrauchliche oder unsachgemäßene Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehor), Eindringen von Fremdkörpmn in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schaden durch Herunterfallen) entstanden sind.
• Schaden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäß, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zureckzuführen sind sowie Schaden und/oder Abnutzung von Verschleißteilen.

• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursicht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unherblich sind.

• Geräe an denen eigemächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.

• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

• Geräte die eine starke Verschmutzung aufweisen und davon vom Servicepersonal abgeleht werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regular 24 Monate* (12 Monate bei Batterien / Akkus) und beginnnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlotten. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienstelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetaucht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit liegt der Käufer generell die Transportkosten und das Transportrisiko. Ein Garantiefall melden Sieitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sieitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschiedte Produkte, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zürück. Kunden Produkte nicht repariert oder ausgetaucht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleib berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sieitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Solle in Ausnahmefallen die genannte Bearbeitungszeit übersritten werden, so informieren wir Sierechtzeitig.

1. Verschleiße - Verschleiße sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleiße (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center * 州 konnen Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genommen, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und konnen ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) - Telefax +49 [0] 8223 4002 20 - E-Mail: [e-mail]
- Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen konnen erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Vorammdlung gehalten wir uns jederzeit vor.

Ersatzteile Zubehor

Reparatur

DokumenteKontakt

6. Technische gegevens

EG-Konformitätserklärung

Originalkonformitätserklarung

Art.-Nr. / Art. no.: / N° d'ident.:

SCHEPPACH

ABRICHT-/DICKENHOBELMASCHINE-HMS860

PLANER/THICKNESSER-HMS860

DEGAUCHISSEUSE-RABOTEUSE-HMS860

5902210901

2014/29/EU

2014/35/EU

2014/30/EU

2004/22/EG

2014/68/EU

X 2011/65/EU*

89/686/EWG_96/58/EG

90/396/EWG

Die alleinige Verantwortung fur die Ausstellung dieser Konformitätserklarung tragt der Hersteller.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

lichenhausen, den 10.04.2024

First CE: 2023

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer samlliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewär, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile tragt der Käfer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
