GEBRUIKSAANWIJZING HMS860 SCHEPPACH

vlakschaaf/vandiktebank-machine Vertaling van de originele gebruikshandleiding

Verklaring van de symbolen op het apparaat Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico‘s. De vei- ligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico‘s en kunnen de juiste maatregelen betre󰀨ende ongevallenpreventie niet vervangen. Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoorschriften! Draag gehoorbescherming! Draag een stofmasker. Tijdens het bewerken van hout en andere materialen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! WAARSCHUWING! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het apparaat kunnen leiden tot verlies van het gezichtsvermogen. WAARSCHUWING! Gevaar voor letsel! Raak het draaiende schaafblad niet aan Overbelastingsschakelaar Aanvoerrichtingwww.scheppach.com

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden. Naast de in deze gebruikshandleiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van ma- chines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor on- gevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

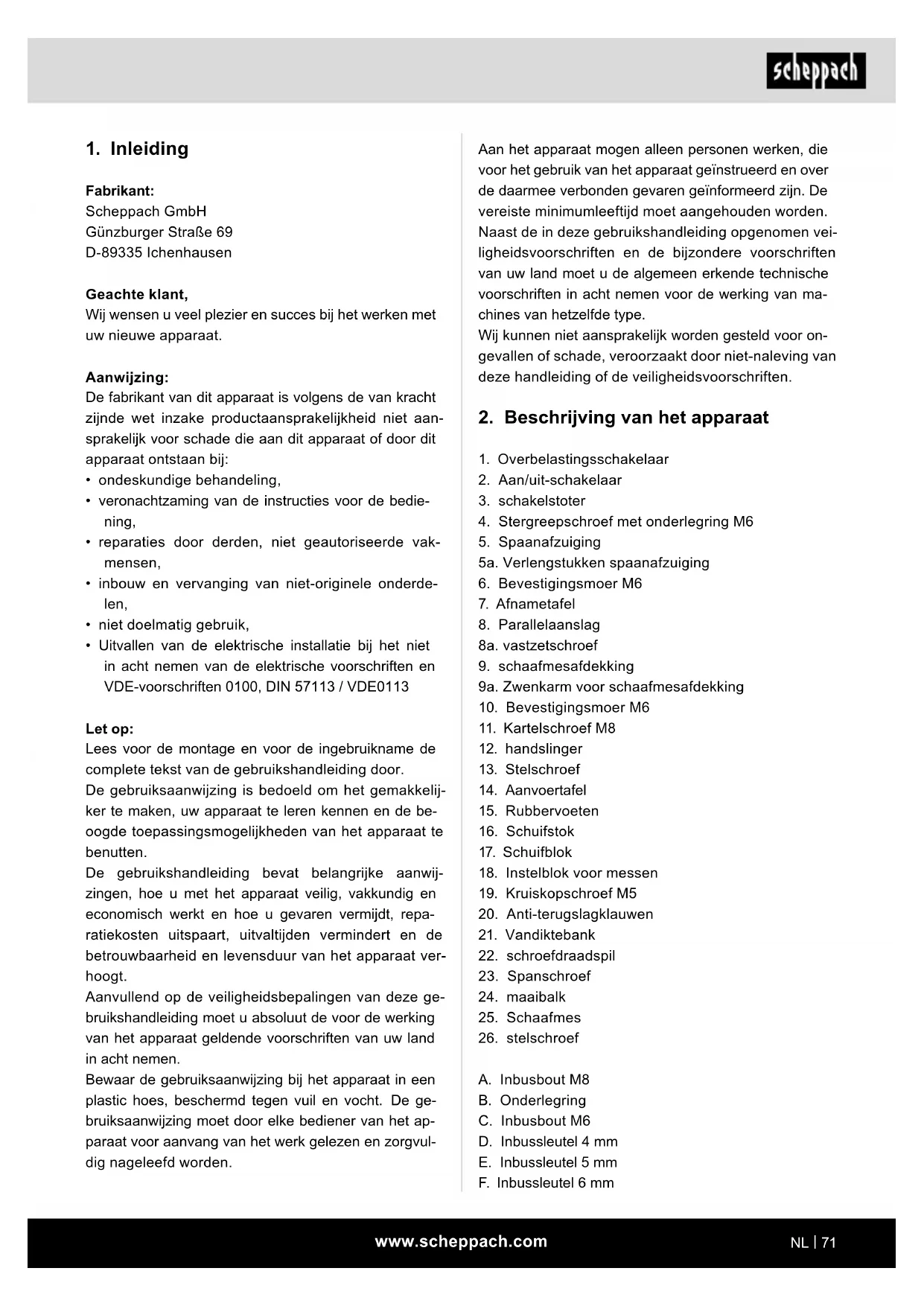

2. Beschrijving van het apparaat

1. Overbelastingsschakelaar

2. Aan/uit-schakelaar

4. Stergreepschroef met onderlegring M6

5a. Verlengstukken spaanafzuiging

9a. Zwenkarm voor schaafmesafdekking

18. Instelblok voor messen

19. Kruiskopschroef M5

20. Anti-terugslagklauwen

Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan- sprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,

• veronachtzaming van de instructies voor de bedie- ning,

• reparaties door derden, niet geautoriseerde vak- mensen,

• inbouw en vervanging van niet-originele onderde- len,

• niet doelmatig gebruik,

• Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113 Let op: Lees voor de montage en voor de ingebruikname de complete tekst van de gebruikshandleiding door. De gebruiksaanwijzing is bedoeld om het gemakkelij- ker te maken, uw apparaat te leren kennen en de be- oogde toepassingsmogelijkheden van het apparaat te benutten. De gebruikshandleiding bevat belangrijke aanwij- zingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, repa- ratiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat ver- hoogt. Aanvullend op de veiligheidsbepalingen van deze ge- bruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen. Bewaar de gebruiksaanwijzing bij het apparaat in een plastic hoes, beschermd tegen vuil en vocht. De ge- bruiksaanwijzing moet door elke bediener van het ap- paraat voor aanvang van het werk gelezen en zorgvul- dig nageleefd worden.www.scheppach.com

Vereisten voor de operator Het apparaat mag uitsluitend door personen worden gebruikt, onderhouden en gerepareerd die hiermee bekend zijn en over de gevaren zijn geïnstrueerd. Laat nooit kinderen werken met het apparaat. Laat nooit volwassenen zonder de juiste instructies met het apparaat werken. De operator moet voor gebruik van het apparaat zorg- vuldig de gebruikshandleiding hebben gelezen en be- grepen. Kwalicatie: Met uitzondering van een uitvoerige in- structie door een deskundig persoon is er geen ver- dere speciale kwalicatie voor het gebruik van het apparaat vereist. Minimumleeftijd: Het apparaat mag uitsluitend door personen worden gebruikt die de leeftijd van 18. jaar hebben bereikt. Een uitzondering hierop vormt het gebruik door jongeren, mits dit gebruik plaatsvindt in het kader van een beroepsopleiding met betrekking tot het verkrijgen van vaardigheden onder toezicht van de opleider. Lokale voorschriften kunnen de minimumleeftijd van de gebruiker deniëren. Scholing: Het gebruik van het apparaat mag uit- sluitend geschieden conform de overeenkomstige instructie door een deskundig persoon resp. de ge- bruikshandleiding. Een speciale instructie is niet ver- eist. De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand ge- bruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aanspra- kelijk voor ontstane schade of elke vorm van letsel. Let erop dat onze apparaten volgens het beoogd ge- bruik niet voor bedrijfsmatige, ambachtelijke of indus- triële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in be- drijfsmatige, ambachtelijke of industriële ondernemin- gen of bij soortgelijke werkzaamheden wordt ingezet. G. Schaalverdeling (vandiktebank-schaaf) H. Schaalverdeling (afstelling)

I. Schaalverdeling (parallelaanslag)

• Instelblok voor messen

• Verlengstukken spaanafzuiging

• Zwenkarm voor schaafmesafdekking

• Stergreepschroef met onderlegring M6

De vandiktebank-/vlakschaafmachine wordt gebruikt voor het vlakschaven en vandiktebank-schaven van al het gezaagd hout, met een vierkante, rechthoekige of afgeschuinde vorm. De machine mag uitsluitend voor het voorgeschre- ven doel worden gebruikt. m WAARSCHUWING! De volgende werkzaamheden mogen niet worden uit- gevoerd:

• Toepassingswerkzaamheden (dit betekent enige be- werking die niet over de volledige werkstuklengte loopt)

• Inkepingen, tappen of uitsparingen

• Schaven van zeer krom hout, waarbij onvoldoende contact met de aanvoertafel bestaat. m Het is absoluut verboden om de op de machine aanwezige veiligheidsvoorzieningen te demonteren, te wijzigen of anderszins te gebruiken of om externe veiligheidsvoorzieningen aan te brengen. De brugveiligheidsvoorziening mag tijdens de bewer- king niet worden verwijderd. Het niet gebruikte onder- deel van de messenas moet worden afgedekt.www.scheppach.com

8. Draag geschikte kleding

- Draag geen wijde kleding of sieraden, deze kunnen door bewegende delen worden vast- gegrepen. - Bij werkzaamheden in de buitenlucht, advise- ren wij antislip schoeisel. - Draag bij lang haar een haarnetje.

9. Maak gebruik van de beschermende uitrusting

- Draag een veiligheidsbril. - Gebruik een stofmasker bij werkzaamheden waarbij stof vrijkomt.

10. Sluit de stofafzuiginrichting als volgt aan

- Als aansluitingen betre󰀨ende de stofafzuiging en opvanginrichting beschikbaar zijn, dient u zich er van te overtuigen dat deze zijn aan- gesloten en juist worden gebruikt.

11. Gebruik de kabel niet voor doeleinden, waarvoor

het niet bestemd is - Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

12. Beveilig het werkstuk

- Gebruik spanvoorzieningen of een bank- schroef om het werkstuk vast te houden. Het werkstuk wordt dan beter vastgehouden dan met de hand.

13. Vermijd een onnatuurlijk lichaamshouding

- Zorg ervoor dat u stevig en stabiel staat.

14. Onderhoud zorgvuldig uw gereedschap

- Houd het snijgereedschap scherp en schoon om beter en veiliger te kunnen werken. - Neem altijd de instructies betre󰀨ende de smering en het verwisselen van het gereed- schap in acht. - Controleer regelmatig het netsnoer van het elektrisch gereedschap en laat deze bij be- schadiging door een erkende specialist ver- vangen. - Controleer regelmatig de verlengsnoeren en vervang deze als ze zijn beschadigd. - Houd handgrepen droog, schoon en vrij van olie en vet.

15. Neem de stekker uit het stopcontact

- Als u het elektrisch gereedschap niet ge- bruikt, voordat u onderhoud uitvoert of ge- reedschappen wisselt, zoals zaagbladen, boren en frezen.

5. Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften Let op! Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar. Lees alle voorschriften alvorens deze machine te ge- bruiken en bewaar de veiligheidsvoorschriften. Veilig werken

1. Houd uw werkomgeving schoon en netjes

- Een rommelige werkomgeving kan ongeval- len met zich meebrengen.

2. Houd rekening met omgevingsinvloeden

- Stel het elektrische gereedschap niet bloot aan regen. - Gebruik het elektrische gereedschap niet in een vochtige of natte omgeving. - Zorg voor goede verlichting op de werkplek. - Gebruik het elektrische gereedschap niet op plaatsen waar sprake is van brand- of explo- siegevaar.

3. Bescherm uzelf tegen een elektrische schok

- Let op dat uw lichaam geen contact maakt met geaarde onderdelen (bijv. buizen, radia- toren, elektrische haarden, koelapparatuur).

4. Buiten bereik van personen houden

- Laat andere personen, met name kinderen, het elektrische gereedschap of de kabel niet aanraken. Let op dat deze personen buiten de werkomgeving verblijven.

5. Berg het ongebruikte elektrische gereedschap

goed op - Elektrisch gereedschap dat niet wordt ge- bruikt, moet op een droge, hooggelegen, af- gesloten plaats, buiten het bereik van kinde- ren, worden bewaard.

6. Zorg dat het elektrisch apparaat niet overbelast

raakt - U kunt beter en veiliger werken binnen het aangegeven vermogensbereik.

7. Gebruik het juiste elektrische gereedschap

- Gebruik geen machines met gering vermogen voor zware werkzaamheden. - Gebruik het elektrisch gereedschap niet voor dergelijke doeleinden, waarvoor het niet be- stemd is. Gebruik bijvoorbeeld geen handcirkelzaag voor het zagen van boomtakken of houtblokken.www.scheppach.com

- Bij gebruik van andere inzetstukken en ac- cessoires bestaat gevaar voor persoonlijk letsel.

22. Laat de machine repareren door een erkend

elektricien - Dit elektrisch apparaat voldoet aan de van toepassing zijnde geldende voorschriften. Reparaties mogen uitsluitend door een elek- tricien worden uitgevoerd. Daarbij moeten de originele reserveonderdelen worden gebruikt, anders kunnen ongevallen voor de gebruiker ontstaan. Dit apparaat is niet bestemd voor gebruik door per- sonen (inclusief kinderen) met fysieke, sensorische of verstandelijke beperkingen of met een gebrek aan ervaring en/of kennis. Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen. Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risi- co op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raad- plegen voordat de machine wordt gebruikt. Aanvullende veiligheidsvoorschriften

• Gebruik geen stompe messen. Gevaar op terug- slag!

• Het snijblok moet volledig zijn afgedekt.

• Gebruik voor het schaven van korte werkstukken een schuifstok.

• Voor het schaven van smalle werkstukken moet u aanvullende veiligheidsvoorzieningen tre󰀨en. Het gebruik van dwarsdrukvoorzieningen en veerafdek- kingen zou noodzakelijk kunnen zijn om veilige wer- komstandigheden te waarborgen.

• Het apparaat is geschikt voor het zagen van spon- ningen.

• De terugslagbeveiliging en de aanvoerrollen moe- ten regelmatig worden gecontroleerd.

• Apparaten die zijn uitgerust met een spaanafzuiging en afzuigkap, moeten op de overeenkomstige appa- raten worden aangesloten. De soort materiaal kan de stofontwikkeling ongunstig beïnvloeden.

• Het apparaat is uitsluitend geschikt voor het zagen van hout en soortgelijke materialen. - Als het schaafas tijdens de werkzaamheden door een te grote aanvoerkracht of vastklem- men van het werkstuk wordt geblokkeerd, schakelt u het apparaat uit en koppelt u deze los van het netwerk. Verwijder het werkstuk en controleer of de schaafas soepel loopt. Schakel het apparaat in en voer de stap op- nieuw uit met gereduceerde aanvoerkracht.

16. Laat geen gereedschapssleutel steken

- Controleer voor het inschakelen of de sleu- tel en het instelgereedschap zijn verwijderd.

17. Voorkom onbedoelde inschakeling

- Controleer of de schakelaar is uitgescha- keld wanneer u de stekker in het stopcontact steekt.

18. Gebruik een verlengsnoer voor gebruik buitens-

huis - Gebruik buitenshuis uitsluitend verlengsnoe- ren die hiervoor zijn goedgekeurd en die als zodanig zijn gelabeld.

19. Blijf steeds alert

- Ga voorzichtig te werk. Gebruik uw gezond verstand tijdens de werkzaamheden. Gebruik de machine niet wanneer u niet geconcen- treerd bent.

20. Controleer het elektrisch gereedschap op even-

tuele beschadigingen - Voor verder gebruik van het elektrisch ge- reedschap moeten veiligheidsvoorzieningen of licht beschadigde onderdelen zorgvuldig op probleemloze en beoogde werking worden gecontroleerd. - Controleer of de bewegende delen probleem- loos functioneren en niet vastklemmen of onderdelen beschadigd zijn. Alle onderde- len moeten juist zijn gemonteerd en aan alle voorwaarden voldoen om het probleemloos gebruik van het elektrisch gereedschap te kunnen waarborgen. - Beschadigde veiligheidsvoorzieningen en on- derdelen moeten door een gespecialiseerde werkplaats volgens de voorschriften worden gerepareerd en vervangen, voor zover niets anders in de gebruikshandleiding is aange- geven. - Beschadigde schakelaars moeten direct bij een erkende klantenservicewerkplaats wor- den vervangen. - Gebruik geen elektrisch gereedschap waar- bij de schakelaar niet kan worden in- of uit- geschakeld.www.scheppach.com

Restrisico’s De machine is ontwikkeld volgens de huidige stand van de techniek en de erkende veiligheidsvoorschriften. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico‘s.

• Gevaar voor de gezondheid, veroorzaakt door elek- triciteit bij gebruik van onjuiste snoeren.

• Voordat u instel- of onderhoudswerkzaamheden uit- voert, laat u de startknop los en trekt u de stekker uit het stopcontact.

• Daarnaast kan er, ondanks alle voorzorgsmaatrege- len, sprake zijn van niet-zichtbare restrisico‘s.

• Restrisico‘s kunnen worden geminimaliseerd als de veiligheidsvoorschriften en het gebruik conform de voorschriften alsook de gebruikshandleiding in acht worden genomen.

• Voorkom dat u de machine onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de startknop niet worden ingedrukt.

• Gebruik gereedschap dat in deze gebruikshand- leiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw machine.

• Houd uw handen buiten de werkomgeving, wanneer de machine in bedrijf is.

• Risico op letsel van de vingers en handen door het aanraken van de messenas op de niet afgedekte bereiken, bij het verwisselen van gereedschap, bovendien kunnen deze door het openen van de veiligheidsafdekking bekneld raken.

• Oogletsel - bij de invoer- en uitvoeropening - door gevaarlijke terugslag - tijdens bedrijf zonder afzuiging resp. spaanzak, kan houtstof ontstaan die schadelijk is voor de gezondheid. - door wegslingerende onderdelen

• Door in het werkstuk opgenomen metalen onder- delen kunnen de messen stomp worden resp. ver- stoord raken.

• Longschade, als geen geschikt stofmasker wordt gedragen.

• Als het mes tot 5% is versleten, moet deze worden vervangen.

• Als een schuifstok ontbreekt, kan er gevaar ont- staan. De schuifstok moet, als deze niet wordt ge- bruikt, altijd bij de machine worden bewaard.

• Als kleine werkstukken met de hand worden inge- voerd, bestaat een hoger risico op letsel. Adviezen van de fabrikant betre󰀨ende het gebruik van een schuifstok moeten in acht worden genomen.

• Een onjuiste uitlijning van de veiligheidsafdekkin- gen, aanvoertafel of rooster kan leiden tot oncontro- leerbare situaties.

• Beschadigde of vervuilde werkstukken brengen ri- sico‘s met zich mee. Metalen onderdeeltjes of snel versplinterend hout mag met dit apparaat niet wor- den bewerkt. Gevaar voor letsel!

• Plaats lange werkstukken voor het zagen op de rol- tafel of een andere steunvoorziening. Anders kunt u de controle over het werkstuk verliezen.

• De machine is geschikt voor het schaven en wordt gebruikt als vandiktebank

• Als u met de machine wilt werken, dient u altijd de juiste veiligheidskleding te dragen: - gehoorbescherming ter bescherming tegen ge- hoorschade, - adembescherming om het inademen van gevaar- lijke sto󰀨en deeltjes te vermijden, - veiligheidshandschoenen voor het bedienen van de messenas en van ruwe grondsto󰀨en voor het verminderen van het risico op letsel door scherpe kanten, - een veiligheidsbril om oogletsel door rondvlie- gende deeltjes te vermijden.

• De volgende situaties moeten onder alle omstandig- heden worden vermeden: vroegtijdige onderbreking van de schaafprocedure (schaafsnedes, die niet de totale lengte van het werkstuk omvatten; het scha- ven van one󰀨en houten delen, die niet vlak op de aanvoertafel liggen).

• Let op! Als de hoofdnetaansluiting een slechts toe- stand vertoont, bestaat bij het inschakelen van het apparaat het gevaar op kortsluiting. Hierbij kunnen ook andere functies aangetast worden (bijv. het oplichten van controle lampjes). Mochten er bij de hoofdnetwerkaansluiting storingen optreden, dient u contact op te nemen met uw lokale stroomleve- rancier voor hulp en informatie.www.scheppach.com

• De geluidsemissies kunnen van de opgegeven waarde afwijken wanneer de machine daadwerkelijk wordt gebruikt. Dit is afhankelijk van de wijze waar- op het elektrisch apparaat wordt gebruikt en de aard van het werkstuk dat wordt bewerkt.

• Probeer om de belasting zo gering mogelijk te hou- den. Zo zijn er maatregelen om de werktijd te beper- ken. Hierbij moeten alle onderdelen van de bedrijfs- cyclus in aanmerking worden genomen (zoals de tijd dat de machine uitgeschakeld is en de tijd waarin deze ingeschakeld is, maar onbelast draait).

• Open de verpakking en haal het apparaat er voor- zichtig uit.

• Verwijder het verpakkingsmateriaal evenals de ver- pakkings- en transportbeveiligingen (indien voor- handen).

• Controleer of de inhoud van de levering volledig is.

• Controleer het apparaat en de hulpstukken op trans- portschade. Bij klachten moet direct contact worden opgenomen met de expediteur. • R e c l a - maties op een later tijdstip worden niet erkend.

• Bewaar de verpakking indien mogelijk tot na het ver- strijken van de garantietijd.

• Maak u voor aanvang van de werkzaamheden be- kend met het apparaat aan de hand van de gebruiks- handleiding.

• Gebruik bij accessoires alsook slijtage- en reserve- onderdelen uitsluitend originele onderdelen. Reser- veonderdelen zijn verkrijgbaar bij de leverancier.

• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het apparaat aan. mLET OP! Het apparaat en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plas- tic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsge- vaar!

mLET OP! Het apparaat moet voor de ingebruikname volledig zijn gemonteerd!

6. Technische gegevens

Aantal messen 2 stuks Toerental schaafas 9000 min

Afmetingen 770 x 450 x 483 mm Gewicht 24 kg Technische specicaties vlakschaafmachines Max. schaafbreedte 204 mm Max. spanenafvoer 2,5 mm Vlakbankaanslag l x h 540 x 105 mm Vlakbankaanslag draaibereik 90°-135° Tafelgrootte vlakschaaf 740 x 213 mm Technische specicaties vandiktebank-schaven Max. schaafbreedte 204 mm Max. schaafafvoer 120 mm Max. spanenafvoer 2 mm Tafelgrootte vandiktebank 250 x 270 mm Aandrijving Motor 230-240V~ / 50 Hz Opgenomen vermogen P1 1500 W Technische wijzigingen voorbehouden! Geluid De geluidswaarden zijn overeenkomstig EN 61029 be- paald. Geluidsdrukniveau L

105 dB Onzekerheid K

3 dB Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn. De opgegeven geluidsemissiewaarden zijn gemeten volgens een standaardtestmethode en kunnen worden gebruikt om elektrische apparaten met elkaar te ver- gelijken. De aangegeven geluidsemissiewaarden kunnen ook worden gebruikt als eerste indicatie van de belasting.www.scheppach.com

• De parallelaanslag (8) moet voor de vandikte- bank-schaven worden gedemonteerd. Ga in de om- gekeerde volgorde te werk, zoals beschreven onder punt 8.3.

• Houd nu de schakelstoter (3) weer naar buiten en plaats nu de spaanafzuiging (5) op de schaafmachi- ne.

• Vergrendel nu de spaanafzuiging (5) met behulp van de schakelstoter (3). Let op! De machine start niet, als de schakelstampers (3) niet correct zijn ingesto- ken.

m LET OP! Het apparaat moet voor de ingebruikname volledig zijn gemonteerd! Controleer vóór elk gebruik:

• De in- en uitschakelaar incl. nooduit-schakelaar (mits aanwezig) op het beoogde functioneren

• Vergrendelde veiligheidsvoorzieningen (afb. 1 - pos.3) door een achtereenvolgens openen van elke los te koppelen veiligheidsvoorziening om de machine uit te schakelen en door te controleren of het onmoge- lijk is dat de machine bij een geopende veiligheids- voorziening wordt ingeschakeld

• Rem bij aanvang van de werkzaamheden de machine in- schakelen en op snelheid laten komen. Schakel nu de machine weer uit. De motor moet binnen 10 se- conden stil staan. Anders is een defect opgetreden.

• Anti-terugslagklauwen (afb. 9 - pos. 20) ten minste één keer per ploegendienst door visuele controle om te waarborgen dat deze zich in goede werktoestand bevinden, bijv. geen beschadiging van het aanrakingsoppervlak door stoten, en dat de anti-terugslagklauwen (20) door het eigengewicht onverminderd terugvallen;

• Schaafmes (afb. 17 - pos. 25) op beschadigingen en juiste bevestiging. De machine mag uitsluitend worden gebruikt als aan alle voorwaarden wordt voldaan. Gebruik uitsluitend scherpe en goed onderhouden messen. Gebruik uitsluitend de messen die voor de machine geschikt zijn.

8.1 Rubbervoeten (afb. 2)

Fixeer de vier rubbervoeten (15) met de meegeleverde inbusbouten (A) en onderlegringen (B) aan de onderzij- de van het apparaat.

8.2 Schaafmesafdekking (afb. 3-5)

• Verwijder eerst de kruiskopschroef (19) en de be- vestigingsmoer (10) op de schaafmesafdekking (9) en de bevestigingsmoer (6) op de zwenkarm voor de schaafmesafdekking (9a).

• Schuif de schaafmesafdekking (9) en de zwenkarm (9a) samen.

• Draai de bevestigingsmoer (10) en kruiskopschroef (19) weer vast.

• Bevestig de module op de in afb. 4 en afb. 5 weerge- geven boringen met de bevestigingsmoer (6) en de stergreepschroef (4)

8.3 Parallelaanslag (afb. 6 + 7)

• Zet de parallelaanslag (8) op de behuizing van de machine en bevestig deze met behulp van de inbus- bouten (C).

8.4 Handslinger voor de vandiktebank-afgifte

• De handslinger (12) voor de aanzet van de ver- spaningsdiepte wordt nu op de spil gestoken.

8.5 Spaanafzuiging (afb. 10)

• Om het verlengstuk van de spaanafzuiging (5a) te monteren, opent u de kruiskopschroef op het ver- lengstuk. Voeg beide onderdelen (5,5a) samen en haal de kruiskopschroef weer goed aan.

8.6 Spaanafzuiging - Vlakschaafmachine

• Plaats voor de montage de schaafmesafdekking compl. (9) in de bovenste positie.

• Zet de vandiktebank (21) op de laagste positie met behulp van de handslinger (12).

• Zet de spaanafzuiging (5) licht schuin tegen de ma- chine aan en schuif deze naar achteren. Daarbij moeten de beide schakelstampers (3) naar buiten worden gehouden.

• Vergrendel nu de spaanafzuiging (5) met behulp van de schakelstoter (3). Let op! De machine start niet, als de schakelstampers (3) niet correct zijn ingesto- ken.

• De messen (25) mogen op het messenblok max. 1,1 mm uitsteken.

• Controleer de anti-terugslagklauwen (20) op een probleemloze werking.

• Draag altijd oogbescherming.

• Zaag nooit in holtes, tappen of vormen.

• Voor ingebruikname moeten alle afdekkingen en veiligheidsvoorzieningen conform de voorschriften zijn gemonteerd.

• Het schaafmes moet soepel kunnen draaien. m LET OP!: De vandiktebank-/vlakschaafmachine is speciaal vervaardigd voor het schaven van stevig hout. Hiertoe zijn hooggelegeerde messen (25) geplaatst. Bij de vandiktebank-schaven moet het contactoppervlak van het werkstuk vlak zijn. Als grotere of zwaardere werkstukken worden bewerkt, is het noodzakelijk om de machine op het standvlak te bevestigen (bijv. mid- dels het schroefdraad in de bodem van de machine).

• De aan/uit-schakelaar (2) bevindt zich aan de linker- zijde van de machine. Druk voor het inschakelen van de machine op de groene toets “I”. Druk voor het uitschakelen van de machine op de rode toets “0”.

• De machine is uitgerust met een overbelastings- schakelaar (1) ter bescherming van de motor. In het geval van een overbelasting stopt de machine auto- matisch. Na enige tijd kan de overbelastingsschake- laar (1) weer worden gereset.

• Plaats bij het bewerken van lange werkstukken rol- tafels of een soortgelijke steunvoorziening. Deze extra uitrustingen zijn in speciaalzaken verkrijgbaar. Ze moeten op de toevoer- en afnamezijde van de schaafmachine worden geplaatst. De hoogte-instelling moet dusdanig worden uitge- voerd, dat het werkstuk horizontaal in de machine kan worden geleid en horizontaal kan worden weg- genomen.

m LET OP!: Haal bij alle onderhouds-, reinigings- en instellingswerkzaamheden de voedingsstekker uit het stopcontact.

9.1.1 Instelling (afb. 7/15)

• Draai de stelschroef (13) naar rechts of links voor de gewenste verspaningsdiepte. De verspaningsdiepte kan op de schaalverdeling (H) worden afgelezen.

• Draai de parallelaanslag (8) met de vastzet- schroef (8a) los. Stel de gewenste hoek in. Gebruik voor het bewerken van korte werkstukken hou- ten schuifblokken of schuifstokken die niet defect zijn. Sluit de machine aan op een stof- of spaanafzuiginrich- ting. Controleer voor aanvang van de werkzaamheden of de aanslag is vastgeklemd. Controleer of u te allen tijde uw evenwicht kunt behou- den. Ga aan de zijkant van de machine staan. Houd uw handen bij een draaiende machine op veilige afstand van de snijrol en van het punt waar de spaan- ders worden uitgevoerd. Begin pas met schaven als de snijrol het vereiste toe- rental heeft bereikt. Let hierbij bovendien op dat het werkstuk geen kabels, touwen, snoeren of dergelijke bevat. Bewerk geen hout dat veel knoesten of knoestgaten bevat. Zorg dat lange werkstukken worden ondersteund ter voorkoming van het omlaagkantelen als het schaven voltooid is. Gebruik hiertoe bijv. de afrolstaanders of soortgelijke voorzieningen. Het is ten strengste verboden om spaanders of splin- ters te verwijderen als de machine draait. Schakel de machine direct uit als een blokkade op- treedt. Trek de stekker los en verwijder het vastgeklem- de werkstuk. Na elk gebruik dient u de kleinste zaaggrootte in te stel- len om enig risico op letsel te vermijden. m LET OP! De machine moet op de vloer/werkplaat met de juiste schroeven/schroefklem goed worden bevestigd omdat anders een risico op kantelen bestaat.

• Controleer vóór het aansluiten of de specicaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.

• WAARSCHUWING! Voor alle reinigings-, instel- lings-, onderhouds- of reparatiewerkzaamheden koppelt u de netstekker los van de hoofdstroom- voorziening!

• Controleer regelmatig of de messen (25) goed in het messenblok zijn bevestigd.www.scheppach.com

Aansluitend slingert u de tafel (21) in de gewenste hoogte omhoog.

9.2.2 Vandiktebank in bedrijf (afb. 9/22)

Let op! Neem de juiste montage van de spaanafzui- ging (zie 8.7) in acht

• Sluit de voedingsstekker met de voedingskabel aan. Druk op de groene knop “I” om de schaafmachine te starten.

• Plaats het werkstuk op de vandiktebank (21). Voer het werkstuk in de richting van de aanvoertafel (14) aan. (Let op de pijlrichting, die tevens staat voor de werkrichting.)

• Schakel de machine uit na beëindiging van de werk- zaamheden. Druk daartoe op de rode knop “0”. Ontkoppel de machine vervolgens van de stroom- voorziening.

• Verwijder spaanders en stof van de vandiktebank (21), afnametafel (21) en mescilinder, nadat de ma- chine volledig tot stilstand is gekomen.

10. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de rele- vante VDE- en DIN-voorschriften. De netaanslui- ting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen. Belangrijke aanwijzingen Bij overbelasting van de motor schakelt deze vanzelf uit. Na een afkoeltijd (deze tijd is verschillend) kan de motor weer worden ingeschakeld. Defecte elektrische aansluitkabel. Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster- of deuropeningen worden geleid.

• Knikken door een onvakkundige bevestiging of ge- leiding van de aansluitkabel.

• Snijplekken omdat over de aansluitkabel is gereden.

• Beschadigde isolatie omdat de stekker uit het stop- contact is getrokken.

• Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd. De ingestelde hoek kan van de schaalverdeling (I) worden afgelezen. Fixeer de parallelaanslag (8) na een geslaagde instelling weer met de vastzetschroef (8a).

9.1.2 Vlakschaafmachine - in bedrijf (afb. 20/21)

Let op! Neem de juiste montage van de spaanafzui- ging (zie 8.5) in acht

• (Smalle werkstukken zie afb. 21) Open de kartel- schroef (10) en verschuif de schaafmesafdekking (9) zo ver, als de breedte van het werkstuk vereist. Haal vervolgens de kartelschroef (9) weer aan.

• (Brede, vlakke werkstukken zie afb. 20) Open de stergreepschroef (4) en positioneer de schaaf- mesafdekking compl. (9) zo ver als nodig is voor de dikte van het werkstuk. De schaafmesafdekking (9) bedekt hierbij de gehele meswals! Haal nu de ster- greepschroef (4) weer aan.

• Sluit de voedingsstekker met de voedingskabel aan. Druk op de groene knop “I” om de schaafmachine te starten.

• Leg het te bewerken werkstuk op de aanvoertafel (14). Houd met één hand het werkstuk op de tafel (14) gedrukt en schuif deze zo mogelijk met behulp van de schuifstok (16) naar voren in de richting van de afnametafel (7) over de meswals

• Schakel de machine uit na beëindiging van de werk- zaamheden. Druk daartoe op de rode knop “0”. Ontkoppel de machine vervolgens van de stroom- voorziening.

• Verwijder spaanders en stof van de aanvoertafel (14), afnametafel (7) en meswals, nadat de machine volledig tot stilstand is gekomen.

• Breng de schaafmesafdekking (9) weer in positie en dek het schaafmes over de gehele lengte af.

9.2 Vandiktebank-schaven

m LET OP!: Haal bij alle onderhouds-, reinigings- en instellingswerkzaamheden de voedingsstekker uit het stopcontact.

9.2.1 Instelling (afb. 22)

• Plaats de handslinger (12) op de spil en draai de vandiktebank (21) naar de gewenste hoogte. De ingestelde hoogte kan van de schaalverdeling (G) worden afgelezen.

• Hierbij is het van belang dat de hoogte van de van- diktebank (21) van onderen naar boven wordt in- gesteld, dit betekent, slinger de tafel eerst verder omlaag (ca. 5 mm) tot aan de gewenste hoogte.www.scheppach.com

Gereedschapsonderhoud Schaafas, kleminrichtingen, messteunen en messen moeten regelmatig worden ontdaan van hars, omdat schoongereedschap de snijkwaliteit verbeterd. Voor dit doeleinde kunnen de kleminrichtingen, mes- steunen en messen gedurende 24 uur in een in de handel verkrijgbare harsreiniger worden gelegd. Alu- miniumgereedschap mag uitsluitend met reinigings- vloeisto󰀨en harsvrij worden gemaakt, aangezien dit type het metaal niet aantasten.

Bewaar het apparaat en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats. De optimale opslagtempera- tuur ligt tussen 5 en 30˚C. Bewaar het gereedschap in de originele verpakking. Dek het gereedschap af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het gereedschap.

Let op! Trek bij alle onderhoudswerkzaamheden altijd de stek- ker uit het stopcontact. Vervangen van het mes (afb. 17 - 19)

• m LET OP!: Trek in principe de netstekker uit het stopcontact, voordat u de messen vervangt.

• Borg de schaafasbescherming compl. (9) in de ver- hoogde positie.

• Draai de vijf spanschroeven (23) los en verwijder deze.

• Til de messen (25) en messtang (24) van de as af.

• Verwijder de spaanders en hars van de schaafas en de messtang.

• Plaats de nieuwe messen (25) in de schaafas, be- vestig de messen (25) met de rechthoekige gleuven in de beide schroefkoppen. (Met deze beide schroe- ven wordt het mes in de hoogte ingesteld.)

• Plaats de messtang (24) op het mes (25).

• Haal de vijf spanschroeven (23) licht aan.

• Herhaal dit proces voor het tweede mes (25).

• Plaats de instelblok voor messen (18) zoals in af- beelding 19 wordt weergegeven, op het mesblok. Let op dat het mes (25) het instelblok voor messen (18) aan beide zijden aanraakt.

• Door het verstellen van de beide instelschroeven (26) kan het mes (25) in de hoogte worden versteld. Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aansluitka- bel niet op het elektriciteitsnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitslui- tend netsnoeren met de aanduiding “H05VV-F”. Op de aansluitkabel moet de typeaanduiding vermeld staan. Wisselstroommotor:

• De netspanning moet 230 - 240 V~ zijn.

• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter. Aansluitingen en reparaties van de elektrische uitrus- ting mogen uitsluitend door een elektromonteur wor- den uitgevoerd. Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor

• Gegevens van het typeplaatje van de motor

m Waarschuwing! Trek altijd de stekker uit het stop- contact voordat u instellings-, instandhoudings- of re- paratiewerkzaamheden uitvoert! Algemene onderhoudswerkzaamheden Veeg van tijd tot tijd met een doek de spaanders en het stof van de machine. Olie om de levensduur van het ap- paraat te verlengen eenmaal per maand de draaiende delen. De motor niet oliën. Gebruik voor de reiniging van de kunststof geen bijten- de middelen. De schroefdraadspil voor de hoogteverstelling van de diktetafel mag alleen worden behandeld met een droogsmeermiddel. Het tafeloppervlak en de invoer- en uitvoerwals moeten altijd harsvrij worden gehouden. Verontreinigde invoer-/uitvoerwalsen moeten worden gereinigd. Om een oververhitting van de motor te vermijden, moet regelmatig worden gecontroleerd of zich stof op de luchtopeningen van de motor heeft afgezet. Na langer gebruik adviseren wij de machine door een erkende servicedienst te laten controleren.www.scheppach.com

Aanwijzingen betre󰀨ende de wetgeving Afgedank- te elektrische en elektronische apparatuur (AEEA) Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoude- lijke afval, maar moeten worden ingeza- meld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu’s die niet vast in het afge- dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver- wijderd! Het afvoeren hiervan is geregeld in de wet- geving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elek- tronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu’s in te leveren.

• De eindgebruiker is verantwoordelijk voor het wis- sen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

• Het symbool van de doorgekruiste vuilnisbak bete- kent dat afgedankte elektrische en elektronische ap- paratuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd: - Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven) - Verkooppunten van elektrische apparaten (statio- nair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden. - Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend inzamelpunt in je omge- ving worden gebracht. - Voor verdere aanvullende terugnamevoorwaar- den van de fabrikanten en distributeurs verzoe- ken wij u contact op te nemen met de betre󰀨ende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elek- trische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

• Na het succesvol instellen van de messen, moeten alle spanbouten goed worden aangehaald. Let op:

• Scherpe schaafmessen waarborgen een mooi schaafbeeld en belasten de motor minder.

• Bij drie keer schuren, mag niet meer materiaal dan 3 x 0,05 mm worden afgeschaafd.

• De op deze machine gebruikte messen zijn niet ge- schikt om te buigen/snijden.

• Aansluitend de schaafasbescherming weer op de tafel neerlaten en de schaafas afdekken, met de stergreepschroef klemmen. m LET OP! Gebruik uitsluitend de voor dit apparaat door de fa- brikant aanbevolen messen. Bij gebruik van andere messen bestaat gevaar voor letsel door verlies van controle. Voorkom een overmatig draaien en mogelijk losraken van het schroefdraad. Messtang of schroeven met ver- sleten schroefdraad direct vervangen. Aansluitingen en reparaties Aansluitingen en reparaties van de elektrische uitrus- ting mogen uitsluitend door een elektromonteur wor- den uitgevoerd. Service-informatie Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: V-snaar, koolborstels, schaaf- messen

• niet persé in de leveringsomvang opgenomen! Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

14. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking De verpakkingsmaterialen zijn re- cyclebaar. Verpakkingen milieu- vriendelijk afvoeren.www.scheppach.com

15. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw machine niet goed werkt. Als u het probleem hiermee niet kunt vinden en kan oplossen, neem dan contact op met uw service-werk- plaats. Storing Mogelijke oorzaak Oplossing Machine kan niet ingeschakeld worden Geen netspanning beschikbaar Koolborstels versleten Spaanafzuiging niet gemonteerd Stroomvoorziening controleren Machine naar klantenservicewerkplaats brengen Spaanafzuiging monteren Machine zonder functie of stopt plotseling Stroomuitval Motor of schakelaar defect Microswitch controleren Zekering controleren/ overbelastingsbeveiliging op het apparaat controleren Motor of schakelaar door een elektricien laten controleren Spaanafzuiging dusdanig monteren dat de microswitch wordt geactiveerd Zekering van de netvoeding controleren De machine start door de geïntegreerde onderspanningsbeveiliging niet automatisch en moet na het herstellen van de stroomvoorziening weer opnieuw worden ingeschakeld. Machine blijft tijdens het schaven staan Schaafmes stomp/versleten Overbelastingsschakelaar is geactiveerd Microswitch controleren Te grote spanenafvoer Te grote aanvoer Messen vervangen of slijpen Na afkoelperiode de motor weer inschakelen Spaanafzuigkap resp. tafelvergrendeling dusdanig monteren dat de microswitch wordt geactiveerd. Spanenafvoer verminderen Aanvoersnelheid verminderen Werkstuk wordt vastgeklemd vandiktebank- schaven Zaagdiepte te groot Zaagdiepte verminderen en werkstuk in meerdere werkprocedures bewerken Toerental daalt tijdens het schaven Te grote spanenafvoer Te grote aanvoer Stompe messen Spanenafvoer verminderen Aanvoersnelheid verlagen Mes vervangen

• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge- installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Eu- ropese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.www.scheppach.com

Oppervlaktoestand onvoldoende Schaafmes stomp/versleten Schaafmes door spaanders verstopt Ongelijkmatige aanvoer Messen vervangen of slijpen Spaanders verwijderen Werkstuk met constante druk en gereduceerde aanvoersnelheid aanvoeren Bewerkt oppervlak te ruw Werkstuk bevat nog te veel vocht Werkstuk drogen Bewerkt oppervlak vertoont scheuren Werkstuk werd tegen de houtrichting in bewerkt Te veel materiaal in één keer geschaafd Werkstuk vanuit de contrarichting bewerken Werkstuk in meerdere werkprocedures bewerken Te geringe aanvoer van het werkstuk bij de vandiktebank-schaven Werkstuk werd tegen de houtrichting in bewerkt Te veel materiaal in één keer geschaafd Tafelplaat reinigen en dun voorzien van glijwas Transportrollen repareren Spaanafvoer bij vandiktebank-schaven verstopt (zonder afzuiging) Te grote spanenafvoer Stompe messen Te nat hout Spanenafvoer verminderen Messen vervangen Werkstuk drogen Spaanafvoer bij vlakschaven verstopt (zonder afzuiging) Te grote spanenafvoer Te grote aanvoer Stompe messen Te nat hout Spanenafvoer verminderen Aanvoersnelheid verminderen Messen vervangen Werkstuk drogen Spaanafvoer met afzuiging bij het vlakschaven of vandiktebank-schaven verstopt Afzuiging te zwak Er moet een afzuigapparaat worden gebruikt dat op de afzuig-aansluitsteun een luchtsnelheid van ten minste 20 m/s kan waarborgenwww.scheppach.com

16. Conformiteitsverklaring
