Produkttyp	Hauswasserwerk
Marke	AL-KO
Modell	HW 4500 FCS Comfort
Bestimmungsgemäße Verwendung	Fördern von klarem Wasser und Regenwasser zur Bewässerung und Hauswasserversorgung
Maximale Wassertemperatur	35 °C
Thermischer Überlastungsschutz	Ja, automatischer Neustart nach Abkühlung (15-20 Min.)
Trockenlaufschutz	Ja, Abschaltung nach 90 Sekunden
Druckschalter	Ja, automatische Ein-/Ausschaltung gemäß programmiertem Druck
LED-Überwachung	Ja (PUMP ON, FLOW CONTROL, ALARM)
Luftdruck im Behälter	1,5 - 1,7 bar
Behälterkapazität	Nicht angegeben (Schätzung: 24 L)
Stromversorgung	Netz 230 V / 50 Hz (Schätzung)
Nennleistung	Nicht angegeben (Schätzung: 800 W)
Maximale Saughöhe	8 m (Schätzung)
Maximale Förderhöhe	45 m (Schätzung)
Maximale Förderleistung	4500 L/h (Schätzung gemäß Modell)
Sauganschluss	1\" (Außengewinde)
Druckanschluss	1\" (Außengewinde)
Pumpengehäusematerial	Aluminiumguss (Schätzung)
Gewicht	12 kg (Schätzung)
Abmessungen (L x B x H)	50 x 25 x 55 cm (Schätzung)
Garantie	Material- und Herstellungsfehler, gesetzliche Dauer je nach Kaufland

Häufig gestellte Fragen - HW 4500 FCS Comfort AL-KO

Wie installiert man die Saugleitung?

Die Saugleitung muss mit Steigung verlegt und mindestens 30 cm unter der Wasseroberfläche eingetaucht sein. Verwenden Sie einen Durchmesser von mindestens 1" bei Saughöhen über 4 m. Achten Sie auf Dichtheit der Anschlüsse.

Wie entlüftet man die Pumpe vor der ersten Inbetriebnahme?

Öffnen Sie die Füllschraube und füllen Sie das Pumpengehäuse randvoll mit Wasser. Öffnen Sie einen Abschluss an der Druckleitung (Wasserhahn) und schließen Sie die Pumpe an. Die Luft entweicht durch die Druckleitung.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie die Stromversorgung (Sicherung, Steckdose). Wenn die Pumpe heiß ist, kann der thermische Überlastungsschutz ausgelöst haben: Lassen Sie sie 15–20 Min. abkühlen. Prüfen Sie auch, ob das Laufrad blockiert ist (Reinigung erforderlich).

Wie stellt man den Luftdruck im Behälter ein?

Schrauben Sie die Ventilkappe an der Rückseite des Behälters ab. Verwenden Sie einen Luftpumpen mit Manometer, um den Druck zwischen 1,5 und 1,7 bar einzustellen. Schrauben Sie die Kappe nach der Einstellung wieder auf.

Warum schaltet die Pumpe nach einigen Sekunden ab?

Das ist der Trockenlaufschutz: Wenn die Pumpe nach 90 Sekunden kein Wasser ansaugt, schaltet sie ab. Überprüfen Sie den Wasserstand, die Dichtheit der Saugleitung und ob der Filter verstopft ist. Drücken Sie RESET zum Neustart.

Wie reinigt man den Filter?

Schrauben Sie den transparenten Filterdeckel mit dem mitgelieferten Schlüssel ab. Entnehmen Sie den Filter und reinigen Sie ihn unter fließendem Wasser. Überprüfen Sie die Dichtungen und ersetzen Sie sie bei Bedarf. Montieren Sie wieder und ziehen Sie es von Hand mit dem Schlüssel fest.

Was ist die maximale Temperatur des gepumpten Wassers?

Die Wassertemperatur darf 35 °C nicht überschreiten. Wärmeres Wasser kann die Pumpe beschädigen und den thermischen Schutz auslösen.

Kann die Pumpe für Trinkwasser verwendet werden?

Nein, das Gerät ist nicht für das Fördern von Trinkwasser ausgelegt. Es ist für klares Wasser und Regenwasser zur Bewässerung und nicht-trinkwasser Hausnutzung bestimmt.

Wie überwintert man die Pumpe?

Entleeren Sie die Pumpe, die Leitungen und den Behälter vollständig. Schrauben Sie die Ablassschrauben (Pumpen- und Filterkammer) heraus, um das Wasser abzulassen. Lagern Sie das Gerät frostsicher.

Was tun bei Wasseraustritt am Filterdeckel?

Überprüfen Sie den Zustand der Deckeldichtung und der Gehäusedichtung. Ersetzen Sie beschädigte Dichtungen. Ziehen Sie den Deckel von Hand mit dem Filterschlüssel fest, ohne Gewalt.

BEDIENUNGSANLEITUNG HW 4500 FCS Comfort AL-KO

ORIGINAL-BETRIEBSANLEITUNG

Inhaltsverzeichnis

Zu diesem Handbuch....5

Produktbeschreibung....5

Lieferumfang....6

Sicherheitshinweise....6

Montage....7

Inbetriebnahme....7

Wartung und Pflege....9

Lagerung....9

Entsorgung.... 10

Hilfe bei Störung.... 10

LED-Anzeigen.... 11

Garantie....12

EG-Konformitätserklärung....12

PRODUKTBESCHREIBUNG

In dieser Dokumentation werden verschiedene Gerätemodelle beschrieben. Identifizieren Sie Ihr Modell anhand des Typschilds.

Produktübersicht

(Bild A - E)

1	Klarsichtdeckel Filter
2	Pumpengehäuse
3	Einfüllschraube
4	Pumpenausgang/Druckleitungsanschluss
5	Motorgehäuse
6	Vorratsbehälter
7	Anschraubpunkt
8	Manometer
9	Ablassschraube Pumpenraum
10	Ablassschrauben Filterraum
11	Pumpeneingang/Saugleitungsanschluss
12	Wasserhahn
13	Druckleitung

ZU DIESEM HANDBUCH

■ Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und soll bei Veräußerung dem Käufer mit übergeben werden.

Zeichenerklärung

ACHTUNG!

Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden.

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

14	Winkelnippel
15	Dichtung
16	Verbindungsnippel
17	Dichtung
18	Saugleitung
19	Filterschlüssel
20	Dichtung Filter
21	Filter
22	Rückschlagventil
23	Dichtung Rückschlagventil
24	Dichtung Gehäuse
25	Einschraubnippel
26	Dichtung
27	Schwimmkörper Messeinheit
28	Verschlussdeckel Ventil
29	Ventil

INOX

Geräte mit der Bezeichnung "INOX" werden in rostfreier Edelstahlausstattung ausgeliefert. Aufbauweise und Funktion werden hiervon nicht berührt.

Bestimmungsgemäße Verwendung

Das Gerät ist für die private Nutzung in Haus und Garten bestimmt und ausschließlich zum Fördern von Klar- und Regenwasser geeignet.

Es eignet sich für die:

Bewässerung der Garten- und Grundstücksfläche, Wasserversorgung im Haus, Druckerhöhung der Wasserversorgung.

Bei der Druckerhöhung der Wasserversorgung sind die örtlichen Vorschriften zu beachten. Auskünfte erhalten Sie von Ihrem Sanitärfachmann.

Möglicher Fehlgebrauch

Das Gerät ist nicht geeignet zur Förderung von:

sandhaltigem Wasser, Salzwasser und Schmutzwasser mit Textil- und Papieranteilen, aggressiven, ätzenden, explosiven oder gasenden Chemikalien oder Flüssigkeiten, Flüssigkeiten über 35°C.

Das Gerät darf nicht zur Förderung von Wasser für Lebensmittel oder Getränke verwendet werden.

Für einen Dauereinsatz ist das Gerät nicht geeignet.

LIEFERUMFANG

Das Gerät wird betriebsfertig mit Schlüssel für Filterdeckel, Winkelnippel und Betriebsanleitung ausgeliefert.

Thermoschutz

Das Gerät ist mit einem Thermoschutzschalter ausgestattet, der den Motor bei Überhitzung abschaltet. Nach einer Abkühlphase von ca. 15 - 20 Minuten schaltet die Pumpe selbsttätig wieder ein.

Trockenlaufschutz

Das Gerät verfügt über einen Trockenlaufschutz. Der Trockenlaufschutz schaltet nach ca. 90 Sekunden die Pumpe ab, wenn kein Wasser angesaugt wird oder die Saugleitung beschädigt ist.

Druckschalter

Das Hauswasserwerk ist mit einem Druckschalter ausgestattet. Über diesen Druckschalter wird die Pumpe automatisch bei Erreichen der eingestellten Drücke aus- und eingeschaltet.

→ Eingestellte Drücke: siehe technische Daten.

LED-Überwachung

Zur Überwachung der Betriebszustände und zur Anzeige von Fehlermeldungen ist das Hauswasserwerk mit einer LED-Überwachung ausgestattet.

SICHERHEITSHINWEISE

ACHTUNG!

Verletzungsgefahr!

Gerät und Verlängerungskabel nur in technisch einwandfreiem Zustand benutzen! Beschädigte Geräte dürfen nicht betrieben werden.

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Kinder oder Personen, die die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen. Das Gerät nie am Anschlusskabel hochheben, transportieren oder befestigen. Eigenmächtige Veränderungen oder Umbauten am Gerät sind verboten.

Elektrische Sicherheit

VORSICHT!

Gefahr beim Berühren spannungsführender Teile!

Stecker sofort vom Netz trennen, wenn das Verlängerungskabel beschädigt oder durchtrennt wurde! Wir empfehlen den Anschluss über einen FI-Schutzschalter mit einem Nennfehlerstrom < 30 mA.

■ Wenn sich Personen im Schwimmbecken oder Gartenteich befinden, darf die Pumpe nicht betrieben werden. Die Haus-Netzspannung muss mit den Angaben zur Netzspannung in den Technischen Daten übereinstimmen, keine andere Versorgungsspannung verwenden.

Das Gerät darf nur an einer elektrischen Einrichtung gemäß DIN/VDE 0100, Teil 737, 738 und 702 betrieben werden. Zur Absicherung muss ein Leitungs-Schutzschalter 10 A sowie ein Fehlerstrom-Schutzschalter mit einem Nennfehlerstrom von 10/30 mA installiert werden. Nur Verlängerungskabel verwenden, die für den Gebrauch im Freien vorgesehen sind - Mindestquerschnitt 1,5 mm². Kabeltrommeln immer vollständig abrollen. Beschädigte oder brüchige Verlängerungskabel dürfen nicht verwendet werden.

→ Kontrollieren Sie vor jeder Inbetriebnahme den Zustand ihres Verlängerungskabels.

MONTAGE

Gerät aufstellen

1. Bereiten Sie einen ebenen und festen Standort vor.
2. Stellen Sie das Gerät waagerecht und überflutungssicher auf.
3. Das Hauswasserwerk gegebenenfalls an den Anschraubpunkten (Abb.A -7) festschrauben.
4. Das Hauswasserwerk muss vor Regen und direktem Wasserstrahl geschützt sein.

Im täglichen Betrieb (Automatikbetrieb) müssen Sie durch geeignete Maßnahmen ausschließen, dass bei Störungen am Gerät Folgeschäden durch die Überflutung von Räumen entstehen.

Saugleitung anschließen

1. Wählen Sie die Länge der Saugleitung (Abb. B -17) so aus, dass das Hauswasserwerk nicht trockenlaufen kann. Die Saugleitung muss sich immer mindestens 30 cm unter der Wasseroberfläche befinden.
2. Schließen Sie die Saugleitung an. Achten Sie dabei auf dichten Anschluss, ohne das Gewinde zu beschädigen.

→ Wir empfehlen den Einbau flexibler Leitungen am Pumpeneingang (Abb. A -10). So kann kein mechanischer Druck oder Zug auf das Hauswasserwerk ausgeübt werden.

1. Bei geringfügig sandhaltigem Wasser muss zwischen Saugleitung und Pumpeneingang ein Vorfilter eingebaut werden. Fragen Sie dazu Ihren Fachhändler.
2. Saugleitung stets steigend verlegen.

Beträgt die Ansaughöhe mehr als 4 m, muss ein Saugschlauch mit einem Durchmesser größer 1" montiert werden. Wir empfehlen das Verwenden einer AL-KO Sauggarnitur mit Saugschlauch, Saugkorb und Rückflussstop. Fragen Sie Ihren Fachhändler.

Druckleitung montieren

1. Schrauben Sie den Verbindungsnippel (Abb. B -16) mit dem Runddichtring (Abb. B -17) in den Pumpenausgang (Abb. A -4).
2. Schrauben Sie den Winkelnippel (Abb. B -14) mit Dichtung (Abb. B -15) auf den Verbindungsnippel (Abb. B -16) und drehen Sie den Winkelnippel in die gewünschte Richtung.
3. Befestigen Sie eine Druckleitung (Abb. B -13) am Winkelnippel (Abb. B -14).
4. Öffnen Sie alle in der Druckleitung vorhandenen Verschlüsse (Ventile, Spritzdüsen, Wasserhahn).

INBETRIEBNAHME

Luftdruck im Vorratsbehälter prüfen

ACHTUNG!

Das Hauswasserwerk darf nur mit einem Membranvorratsdruck von 1,5 - 1,7 bar im Vorratsbehälter in Betrieb genommen werden. Prüfen Sie vor der Inbetriebnahme den Luftdruck am Ventil an der Rückseite des Vorratsbehälters.

1. Öffnen Sie gegebenenfalls einen in der Druckleitung (Abb. B -13) vorhandenen Verschluss (Ventil, Spritzdüse, Wasserhahn).
2. Schieben Sie den Verschlussdeckel Ventil (Abb. F -28) an der Rückseite des Vorratsbehälters (Abb. A -6) nach oben.
3. Prüfen Sie den Luftdruck am Ventil (Abb. F -29) mit einer Luftpumpe oder einem Reifenfüller jeweils mit Druckanzeige (Manometer).
4. Korrigieren Sie gegebenenfalls den Luftdruck auf 1,5 - 1,7 bar.
5. Schließen Sie anschließend den Verschlussdeckel Ventil an der Rückseite des Vorratsbehälters wieder.
6. Das Hauswasserwerk kann jetzt in Betrieb genommen werden.

Hauswasserwerk befüllen

ACHTUNG!

Das Hauswasserwerk muss vor jeder Inbetriebnahme bis zum Überlauf mit Wasser gefüllt sein, damit es sofort ansaugen kann. Trockenlauf zerstört die Pumpe.

Um die Ansaugzeit zu verkürzen, Saugschlauch vor dem Anschrauben mit Wasser füllen.

1. Öffnen Sie die Einfüllschraube (Abb. A -3) mit Filterschlüssel (Abb. C -19/A).
2. Füllen Sie über die Einfüllschraube Wasser ein, bis das Pumpengehäuse (Abb. A -2) voll ist.
3. Schrauben Sie die Einfüllschraube ein.

Pumpe einschalten

1. Öffnen Sie einen in der Druckleitung vorhandenen Verschluss (z. B. Wasserhahn).
2. Stecken Sie den Netzstecker des Anschlusskabels in die Steckdose.

→ Die Pumpe beginnt zu fördern.

1. Wenn sich im austretenden Wasser keine Luft mehr befindet, schließen Sie den Verschluss in der Druckleitung.

⇒ Die Pumpe schaltet nach Druckaufbau und Erreichen des Abschaltdrucks automatisch ab. Das Hauswasserwerk ist betriebsbereit. ⇒ Die LED-Anzeigen sind aus. Wird Wasser gefördert, leuchtet nur die LED-Anzeige PUMP ON.

Erstinbetriebnahme

Bei der Erstinbetriebnahme leuchtet die LED-Anzeige PUMP ON und die LED-Anzeige FLOW CONTROL blinkt.

Sollte nach ca. 90 Sekunden noch kein Wasser über die Saugleitung angesaugt werden, schaltet der Trockenlaufschutz die Pumpe ab und die LED-Anzeige ALARM leuchtet. Überprüfen Sie die Saugleitung, das Filterglas und alle Verschraubungen auf Dichtheit, drücken Sie den RESET-Taster und führen Sie die Erstinbetriebnahme nochmals durch.

Pumpe ausschalten

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Schließen Sie die in der Druckleitung vorhandenen Verschlüsse (Ventile, Spritzdüsen, Wasserhahn).

VORSICHT!

Verletzungsgefahr durch heißes Wasser

Bei längerem Betrieb gegen die geschlossene Druckseite (>10 min) kann sich das Wasser in der Pumpe stark erhitzen und unkontrolliert austreten! Trennen Sie das Gerät vom Netz und lassen Sie Pumpe und Wasser abkühlen. Nehmen Sie das Gerät erst nach Beheben aller Mängel wieder in Betrieb!

Die Verletzungsgefahr durch heißes Wasser kann bei:

unsachgemäßer Installation, geschlossener Druckseite, Wassermangel in der Saugleitung oder defektem Druckschalter entstehen.

Vorgehen

1. Trennen Sie das Gerät vom Netz und lassen Sie Pumpe und Wasser abkühlen.
2. Überprüfen Sie Gerät, Installation und Wasserstand.
3. Nehmen Sie das Gerät erst nach Beheben aller Mängel wieder in Betrieb!

WARTUNG UND PFLEGE

Luftdruck im Vorratsbehälter prüfen

ACHTUNG!

Prüfen Sie den Luftdruck im Vorratsbehälter regelmäßig. Er darf 1,5 bar nicht unterschreiten (siehe Abschnitt „Inbetriebnahme: Luftdruck im Vorratsbehälter prüfen“).

Pumpe reinigen

Nach Förderung von chlorhaltigem Schwimmbadwasser oder Flüssigkeiten, die Rückstände hinterlassen, muss die Pumpe mit klarem Wasser gespült werden.

1. Trennen Sie das Gerät vom Netz und sichern Sie es gegen Wiedereinschalten. → Die Pumpe stoppt automatisch.
2. Spülen Sie die Pumpe mit klarem Wasser durch.
3. Stecken Sie den Netzstecker in die Steckdose.
4. Schalten Sie das Hauswasserwerk mit dem Ein-/Ausschalter ein. → Die Pumpe startet automatisch.

Filter reinigen

1. Ablassschraube Filterraum (Abb. A -10) der Entleerungsöffnung abschrauben, Filterraum entleeren und Entleerungsöffnung wieder verschließen.
2. Klarsichtdeckel Filter (Abb. A -1) mithilfe des Filterschlüssels (Abb. C -19/D) abschrauben.
3. Filter (Abb. C -21) aus dem Filtergehäuse (Abb. A -2) herausnehmen und unter fließendem Wasser reinigen.
4. Filtergehäuse und Klarsichtdeckel Filter reinigen.
5. Vor dem Einbau des Filters die Dichtungen Filter (Abb. C -20) und die Dichtung Gehäuse (Abb. C -24) auf Beschädigung prüfen, bei Bedarf erneuern.
6. Filter einbauen, Klarsichtdeckel Filter aufschrauben und mit dem Filterschlüssel handfest anziehen.

Rückschlagventil reinigen

1. Filter aus- und einbauen (siehe Abschnitt „Filter reinigen“).
2. Rückschlagventil (Abb. C -22) herausschrauben und unter fließendem Wasser reinigen.
3. Dichtung (Abb. C -23) bei Bedarf erneuern.
4. Rückschlagventil einbauen.

Schwimmkörper

1. Druckleitung (Abb. B -13) mit Winkelnippel (Abb. B -14) und Verbindungsnippel (Abb. B -16) ausschrauben.
2. Einschraubnippel (Abb. D -25) mit Dichtung (Abb. D -26) ausschrauben. Einbaulage Schwimmkörper (Abb. D -27) merken. Schwimmerkörper herausziehen und reinigen.
3. Schwimmkörper wieder einbauen - Einbaulage beachten.

Verstopfungen beseitigen

1. Trennen Sie das Gerät vom Netz und sichern Sie es gegen Wiedereinschalten.
2. Entfernen Sie den Saugschlauch am Pumpeneingang.
3. Schließen Sie den Druckschlauch an die Wasserleitung an.
4. Lassen Sie Wasser durch das Pumpengehäuse laufen, bis sich die Verstopfung auflöst.
5. Prüfen Sie durch kurzes Einschalten, ob die Pumpe freidreht.
6. Nehmen Sie das Gerät wie beschrieben wieder in Betrieb.

LAGERUNG

Bei Frostgefahr muss das System vollständig entleert werden (Pumpe, Leitungen, und Vorratsbehälter und Filterraum).

1. Entleeren Sie die Saug- (Abb. B -18) und Druckleitung (Abb. B -13).
2. Schrauben Sie die Ablassschraube Filterraum (Abb. A -10) heraus und lassen Sie das Wasser aus der Pumpe auslaufen.

Das Wasser im Vorratsbehälter (Abb. A -6) wird gleichzeitig vom Luftbalg herausgedrückt.

1. Schrauben Sie die Ablassschraube Pumpenraum (Abb. A -9) heraus und lassen Sie den Vorratsbehälter (6) leerlaufen.
2. Schrauben Sie die Ablassschrauben (Abb. A -9, 10) wieder ein und lagern Sie Pumpe, Leitungen und Vorratsbehälter frostfrei.

ENTSORGUNG

Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

HILFE BEI STÖRUNG

VORSICHT!

Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen. Fehler in der elektrischen Anlage durch eine Elektrofachkraft beseitigen lassen.

Störung Ursache Beseitigung
Pumpen-Antriebs-motor läuft nicht	Laufrad blockiert Pumpe reinigen.	Motorwelle des Laufrads mit Schraubendreher losdrehen.
	Überhitzung durch Trockenlauf oder zu heißes Wasser (Thermoschutzschalter hat die Pumpe abgeschaltet).	Wasserstand auf Saugseite prüfen. Förderflüssigkeit abkühlen lassen. Pumpe instandsetzen oder austauschen.
	Keine Netzspannung vorhanden Sicherungen und Stromzufuhr prüfen.
Pumpe saugt nicht an	Die Saugleitung ist nicht im Wasser. Saugleitung min. 30 cm ins Wasser eintauchen.
	Saugseitige Verstopfung Schmutz im Ansaugbereich entfernen.
	Druckleitung geschlossen Verschluss-Aggregate in der Druckleitung öffnen.
	Pumpe saugt Luft in der Saugleitung Alle Verbindungen der Ansaugleitung auf Dichtheit prüfen. Dichtring austauschen.
	Pumpe ist trocken gelaufen Pumpengehäuse mit Wasser befüllen.
Pumpe schaltet zu oft ein und aus.	Membrane ist beschädigt. Membrane durch AL-KO Service aus-tauschen lassen.
	Geringer Luftdruck im Vorratsbehälter Luft im Vorratsbehälter nachfüllen. (Membranvordruck auf 1,5 bar einstellen).
	Pumpe saugt Luft, Wassermangel saugseitig.	Pumpe ausschalten und abkühlen las-sen.
Fördermenge zu gering	Saugseitige Verstopfung Ansaugbereich reinigen. Filter austauschen.
	Ansaughöhe zu groß Ansaughöhe verringern.
	Schlauchdurchmesser zu klein	Druckschlauch mit größerem Durch-messer einsetzen.
Störung Ursache Beseitigung
	Saugseitig zu geringe Wassermenge Drosseln der Pumpe, um die Fördermenge anzupassen.

Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst.

LED-ANZEIGEN

Schaltzustand LED-Anzeige Funktionsbeschreibung
Normalbetrieb
Pumpe schaltet ein und beginnt anzusagen. Pumpe füllt den Tank bei geschlossenem Abgang.	LED-Anzeige PUMP ON leuchtet. LED-Anzeige FLOW CONTROL blinkt.	Erstinbetriebnahme: Pumpe mit Wasser gefüllt, Saug- und Druckseite ange-schlossen, Wasser saugseitig vorhanden. Pumpe wird ans Netz genommen.
Pumpe in Betrieb.	LED-Anzeige PUMP ON leuchtet. Pumpe fördert Wasser. Druckseitig wird Wasser entnommen.
Pumpe schaltet durch Druckschalter aus.	LED-Anzeigen aus. Pumpe erreicht den eingestellten Druck
Fehlermeldung
Pumpe schaltet durch Elektro-nik (Trockenlauf-schutz) aus.	LED-Anzeige ALARM blinkt. Saugleitung, Filterglas und alle Verschraubungen prüfen und gegebenen-falls RESET-Taste drücken. Zurück zur Erstinbetriebnahme, bis Pumpe Wasser fördert.Alarm Trockenlauf:Diese Meldung erscheint, wenn über eine definierte Zeit (ca. 90 Sekunden) kein Durchfluss stattfindet und kein Druck aufgebaut wird. Rückstellung durch RESET-Taste.

GARANTIE

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

Beachten dieser Bedienungsanleitung, sachgemäßer Behandlung, Verwendung von Original-Ersatzteilen

Die Garantie erlischt bei:

Eigenmächtigen Reparaturversuchen, eigenmächtigen technischen Veränderungen, nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind, Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind, Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung den Anforderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen Standards entspricht.

Produkt Typ Hersteller

Hauswasserwerk	HW 4000 FCS	AL-KO Geräte GmbH
Seriennummer	HW 4500 FCS	Ichenhauser Str. 14
G3043045		D-89359 Kötz

Bevollmächtigter EU-Richtlinien Harmonisierte Normen

Andreas Hedrich	2014/35/EU	EN 60335-1:2012
Ichenhauser Str. 14	2014/30/EU	EN 60335-2-41:2012
D-89359 Kötz	2000/14/EU (13)	EN 62233:2008
	2011/65/EU	EN 55014-1:2012
	2014/68/EU	EN 55014-2:2016

Kötz, den 19.01.2016

Schallleistungspegel

EN ISO 3744

HW 4000 FCS

gemessen: 74 dB (A)

garantiert: 78 dB (A)

HW 4500 FCS

gemessen: 76 dB (A)

garantiert: 78 dB (A)

Konformitätsbewertung

2000/14/EG Anhang V

2015

ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

Inhalt

Über dieses Handbuch.... 13

Produktbeschreibung.... 13

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Kötz, den 19.01.2016

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Schallpegel

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Geräuschemission

EN ISO 3744HW 4000 FCSmisurati: 74 dB(A)garantiti: 78 dB(A)HW 4500 FCSmisurati: 76 dB(A)garantiti: 78 dB(A)

CE2015

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Schallleistungspegel

EN ISO 3744

HW 4000 FCS

gemessen: 74 dB(A)

garantiert: 78 dB(A)

HW 4500 FCS

gemessen: 76 dB(A)

garantiert: 78 dB(A)

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Schallleistungspegel

EN ISO 3744HW 4000 FCSizmjereno: 74 dB(A)zajamčeno: 78 dB(A)HW 4500 FCSizmjereno: 76 dB(A)zajamčeno: 78 dB(A)

CE2015

Konformitätsbewertung

2000/14/EG Anhang V

ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

Inhaltsverzeichnis

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Geräuschpegel

EN ISO 3744

HW 4000 FCS

gemessen: 74 dB(A)

garantiert: 78 dB(A)

HW 4500 FCS

gemessen: 76 dB(A)

garantiert: 78 dB(A)

Konformitätsbewertung

Husvandværk	HW 4000 FCS	AL-KO Geräte GmbH
Serienummer	HW 4500 FCS	Ichenhauser Str. 14
G3043045		D-89359 Kötz

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Schalldruckpegel

EN ISO 3744

HW 4000 FCS

gemessen: 74 dB(A)

garantiert: 78 dB(A)

HW 4500 FCS

gemessen: 76 dB(A)

garantiert: 78 dB(A)

2015

Konformitätsbewertung

2000/14/EU Anhang V

ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

Entsorgung.... 109

Husvannverk	HW 4000 FCS	AL-KO Geräte GmbH
Serienummer	HW 4500 FCS	Ichenhauser Str. 14
G3043045		D-89359 Kötz

Bevollmächtigter Vertreter EU-Richtlinien Harmonisierte Normen

Andreas Hedrich	2014/35/EU	EN 60335-1:2012
Ichenhauser Str. 14	2014/30/EU	EN 60335-2-41:2012
D-89359 Kötz	2000/14/EU (13)	EN 62233:2008
	2011/65/EU	EN 55014-1:2012
	2014/68/EU	EN 55014-2:2016
		EN 61000-3-2:2014
		EN 61000-3-3:2014

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Schallleistungspegel

EN ISO 3744

HW 4000 FCS

gemessen: 74 dB(A)

garantiert: 78 dB(A)

HW 4500 FCS

gemessen: 76 dB(A)

garantiert: 78 dB(A)

2015

Konformitätserklärung

2000/14/EG Anhang V

ÜBERSETZUNG DER ORIGINAL BETRIEBSANLEITUNG

Inhalt

Über dieses Handbuch.... 113

Produktbeschreibung.... 113

Lieferumfang....114

Husvannverk	HW 4000 FCS	AL-KO Geräte GmbH
Serienummer	HW 4500 FCS	Ichenhauser Str. 14
G3043045		D-89359 Kötz

Verantwortliche EU-Richtlinien Harmonisierte Normen

Andreas Hedrich	2014/35/EU	EN 60335-1:2012
Ichenhauser Str. 14	2014/30/EU	EN 60335-2-41:2012
D-89359 Kötz	2000/14/EU (13)	EN 62233:2008
	2011/65/EU	EN 55014-1:2012
	2014/68/EU	EN 55014-2:2016

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Schallleistungspegel

EN ISO 3744

HW 4000 FCS

målt: 74 dB(A)

garanterer: 78 dB(A)

HW 4500 FCS

målt: 76 dB(A)

garanterer: 78 dB(A)

Konformitätsbewertung

2000 /14/EF tillegg V

2015

ÜBERSETZUNG DER ORIGINALANLEITUNG

Inhaltsverzeichnis

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Schallleistungspegel

EN ISO 3744

HW 4000 FCS

gemessen: 74 dB(A)

garantiert: 78 dB(A)

HW 4500 FCS

gemessen: 76 dB(A)

garantiert: 78 dB(A)

2015

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Schallleistungspegel

EN ISO 3744HW 4000 FCSmõõdetud: 74 dB(A)garanteeritud: 78 dB(A)HW 4500 FCSmõõdetud: 76 dB(A)garanteeritud: 78 dB(A)

CE2015

Konformitätsbewertung

2000/14/EB V priedas

ÜBERSETZUNG DER ORIGINALANLEITUNG

Inhalt

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Schallleistungspegel

EN ISO 3744HW 4000 FCSišmatuotas: 74 dB(A)garantuojamas: 78 dB(A)HW 4500 FCSišmatuotas: 76 dB(A)garantuojamas: 78 dB(A)

CE2015

Konformitätsbewertung

2000/14/EB V priedas

ÜBERSETZUNG DER ORIGINALANLEITUNG

Inhalt

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Schallemission

EN ISO 3744

HW 4000 FCS

Kötz, den 19.01.2016

Wolfgang Hergeth

Geschäftsführer

Schallleistungspegel

EN ISO 3744

HW 4000 FCS

gemessen: 74 dB(A)

garantiert: 78 dB(A)

HW 4500 FCS

gemessen: 76 dB(A)

garantiert: 78 dB(A)

2015

Kötz, den 19.01.2016

Kötz, den 19.01.2016

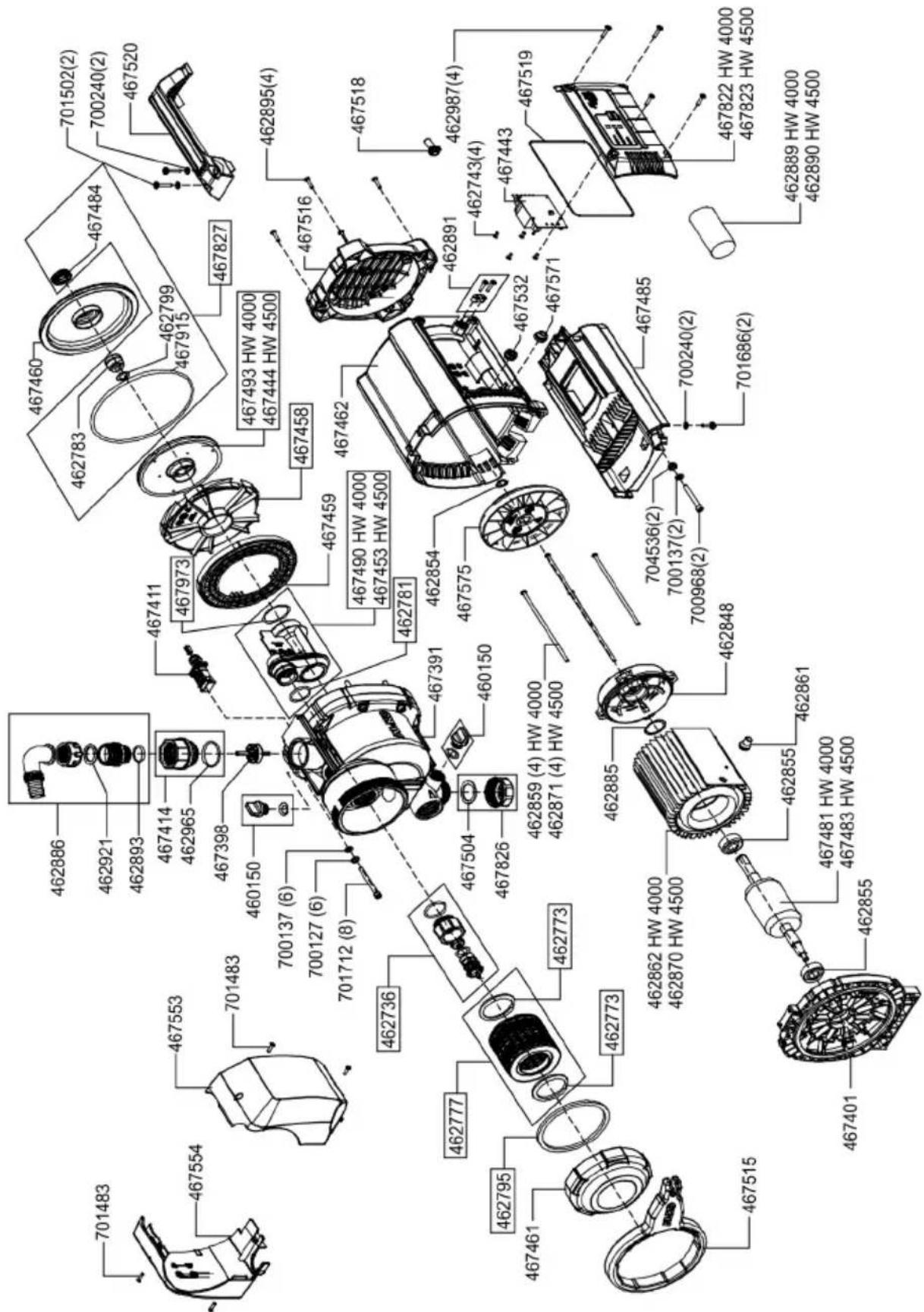

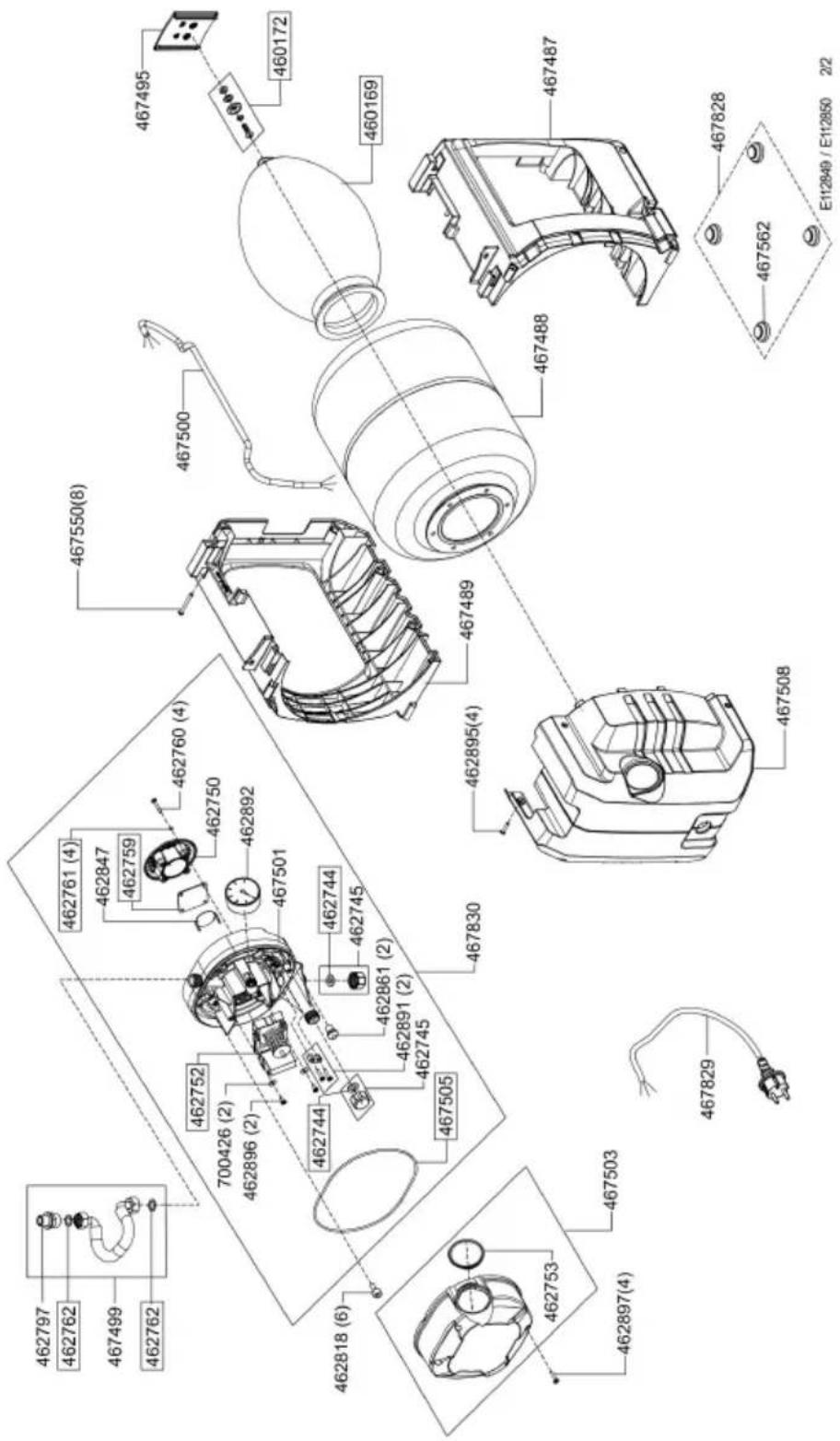

Art.-Nr. 112 849 / Art. Nr. 112 850

Art.-Nr. 112 849 / Art. Nr. 112 850

Country	Company	Telephone	Fax
A	AL-KO KOBER Ges.m.b.H.	(+43)3578/2515-100	(+43)3578/2515-31
AUS	AL-KO INTERNATIONAL Pty. Ltd.	(+61)3/9767-3700	(+61)3/9767-3799
B / L	Eurogarden NV	(+32)16/805427	(+32)16/805425
BG	Valerii S&M Group SJ	([phone]	([phone]
CH	AL-KO KOBER AG	(+41)56/418-31 53	(+41)56/4183160
CZ	AL-KO KOBER Spol. S.R.O.	(+420)382/210381	(+420)382/212782
D	AL-KO GERÄTE GmbH	(+49)8221/203-0	(+49)8221/97-8199
DK	AL-KO GINGE A/S	([phone]	([phone]
EST/LT/LV	SIA AL-KO KOBER	(+371)67/627-326	((+371)67/807-018
F	AL-KO S.A.S.	(+33)3/8576-3500	(+33)3/8576-3581
GB	Rochford Garden Machinery Ltd.	(+44)1963/828050	(+44)1963/828052
H	AL-KO KFT	(+36)29/5370-50	(+36)29/5370-51
HR	Brun.ko.-prom d.o.o.	([phone]	([phone]
I	AL-KO KOBER GmbH / SRL	(+39)039/9329-311	(+39)039/9329-390
IN	AGRO-COMMERCIAL	([phone]	([phone]
IQ	Avro Gulistan Com	([phone]
IRL	Cyril Johnston & Co. Ltd.	([phone]	([phone]
LY	ASHOFAN FOR AGRICULT. ACC.	([phone]	([phone]
MA	BADRA Sarl	([phone]	([phone]
MK	Techno Geneks	([phone]	([phone]
N	AL-KO GINGE A/S	(+47)64/86-2550	(+47)64/86-2554
NL	O.DE LEEUW GROENTECHNIEK	(+31)38/444 6160	(+31)38/444 6358
PL	AL-KO KOBER Sp. z.o.o.	(+48)61/816-1925	(+48)61/816-1980
RO	SC PECEF TEHNICA SRL	([phone]	([phone]
RUS	OOO AL-KO KOBER	(+7)499/16708-42	(+7)499/96600-00
RUS	ZAO AL-KO St. Petersburg GmbH	(+7)812/446-1084	(+7)812/446-1084
S	GINGE Svenska AB	(+46)31/57-3580	(+46)31/57-5620
SK	AL-KO KOBER Slovakia Spol. S.R.O.	(+421)2/4564-8267	(+421)2/4564-8117
SLO	Darko Opara s.p.	([phone]	([phone]
SRB	Agromarket d.o.o.	([phone]	([phone]
TR	ZIMAS A.S.	([phone]	([phone]
UA	TOV AL-KO KOBER	(+380)44/392-07-08	(+380)44/392-07-09
