Produkttyp	Tragbarer Monitor 15,8 Zoll
Modell	M16FHD60P (Produktcode 15K3F-C)
Marke	LC-Power
Bildschirmgröße	15,8 Zoll (Diagonale)
Bildschirmtyp	IPS
Native Auflösung	1920 x 1080 Pixel (Full HD)
Helligkeit	220 cd/m²
Statischer Kontrast	800:1
Farbanzahl	16,7 Millionen (6 Bit + FRC)
Farbgamma	45% NTSC
Bildwiederholfrequenz	60 Hz
Integrierte Lautsprecher	2 x 1 W
Anschlüsse	2 USB-C-Anschlüsse (Signal und Stromversorgung), 1 Mini-HDMI-Anschluss
Stromversorgung	Netzadapter DC 20V/1.5A, 15V/2A, 12V/2.5A, 9V/3A
Abmessungen (B x H)	373,2 x 236,8 mm
Dicke	9,4 mm
Nettogewicht	990 g
Betriebstemperatur	0°C bis 45°C
OSD-Menüfunktionen	Helligkeit, Kontrast, Ton, Spielmodus, Farbtemperatur, Farbe (Chroma, Sättigung, Schärfe), Augenschutz, Stumm, Quelle (USB-C/HDMI), OD, DCR, Zurücksetzen
Sicherheitshinweise	Von Wasser und Wärmequellen fernhalten, Lüftungsöffnungen nicht blockieren, an einem stabilen und gut belüfteten Ort verwenden

Häufig gestellte Fragen - M16FHD60P LC-Power

Wie schließe ich den Monitor M16FHD60P an einen Desktop-PC an?

Schließen Sie das mitgelieferte Mini-HDMI-Kabel an den Mini-HDMI-Anschluss des Monitors und an den HDMI-Anschluss des PCs an. Verbinden Sie dann ein USB-C-Stromkabel mit einem der USB-C-Anschlüsse des Monitors und dem Netzadapter, der in eine Steckdose eingesteckt ist.

Wie schließe ich den Monitor an einen Laptop an?

Verwenden Sie ein USB-C-Datenkabel, um einen USB-C-Anschluss des Monitors mit dem USB-C-Signal-Anschluss des Laptops zu verbinden. Schließen Sie dann ein weiteres USB-C-Stromkabel an den zweiten USB-C-Anschluss des Monitors und den Netzadapter an.

Wie schließe ich den Monitor an ein Handy an?

Verbinden Sie ein USB-C-Datenkabel zwischen dem Handy und einem der USB-C-Anschlüsse des Monitors. Schließen Sie das USB-C-Stromkabel an den anderen USB-C-Anschluss des Monitors und den Netzadapter an.

Was tun, wenn der Bildschirm schwarz bleibt und die Anzeige nicht leuchtet?

Überprüfen Sie, ob das Stromkabel richtig am Monitor und am Netzadapter angeschlossen ist. Halten Sie die Ein/Aus-Taste (6 Sekunden lang) gedrückt, um das Gerät einzuschalten. Stellen Sie sicher, dass die Signalkabel fest eingesteckt sind.

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie die Ein/Aus-Taste, um das OSD-Menü zu öffnen. Verwenden Sie die Pfeiltasten nach oben/unten, um das Symbol der Startseite auszuwählen. Verwenden Sie dann die Pfeiltasten, um Helligkeit und Kontrast einzustellen. Drücken Sie die Ein/Aus-Taste zur Bestätigung.

Wie aktiviere ich den Augenschutzmodus?

Navigieren Sie im OSD-Menü mit den Pfeiltasten nach oben/unten zum Symbol Augenschutz. Drücken Sie die Ein/Aus-Taste, um es zu aktivieren. Die Hintergrundfarbe des Symbols wird blau, um zu bestätigen, dass die Funktion aktiv ist.

Welche Spielmodi sind verfügbar?

Das OSD-Menü bietet mehrere Spielmodi, darunter RTS (Real-Time Strategy) und FPS (First-Person Shooter). Sie können diese im Symbol 'Spielmodus' auswählen.

Was ist die empfohlene Auflösung für diesen Monitor?

Die empfohlene native Auflösung beträgt 1920 x 1080 Pixel bei 60 Hz. Wenn eine andere Auflösung eingestellt ist, kann eine Meldung 'außerhalb des Bereichs' angezeigt werden. Stellen Sie die Auflösung Ihrer Quelle auf diesen Wert ein.

Wie setze ich die Monitoreinstellungen zurück?

Wählen Sie im OSD-Menü mit den Pfeiltasten nach oben/unten das Symbol Zurücksetzen aus und drücken Sie die Ein/Aus-Taste. Warten Sie, bis die Hintergrundfarbe blau wird, um das Zurücksetzen zu bestätigen.

Welche Sicherheitshinweise sind zu beachten?

Stellen Sie den Monitor an einem stabilen und gut belüfteten Ort auf. Decken Sie die Lüftungsöffnungen nicht ab. Vermeiden Sie Kontakt mit Wasser, Feuchtigkeit und Wärmequellen. Trennen Sie den Adapter bei Gewitter oder längerem Nichtgebrauch. Zerlegen Sie das Gerät nicht selbst.

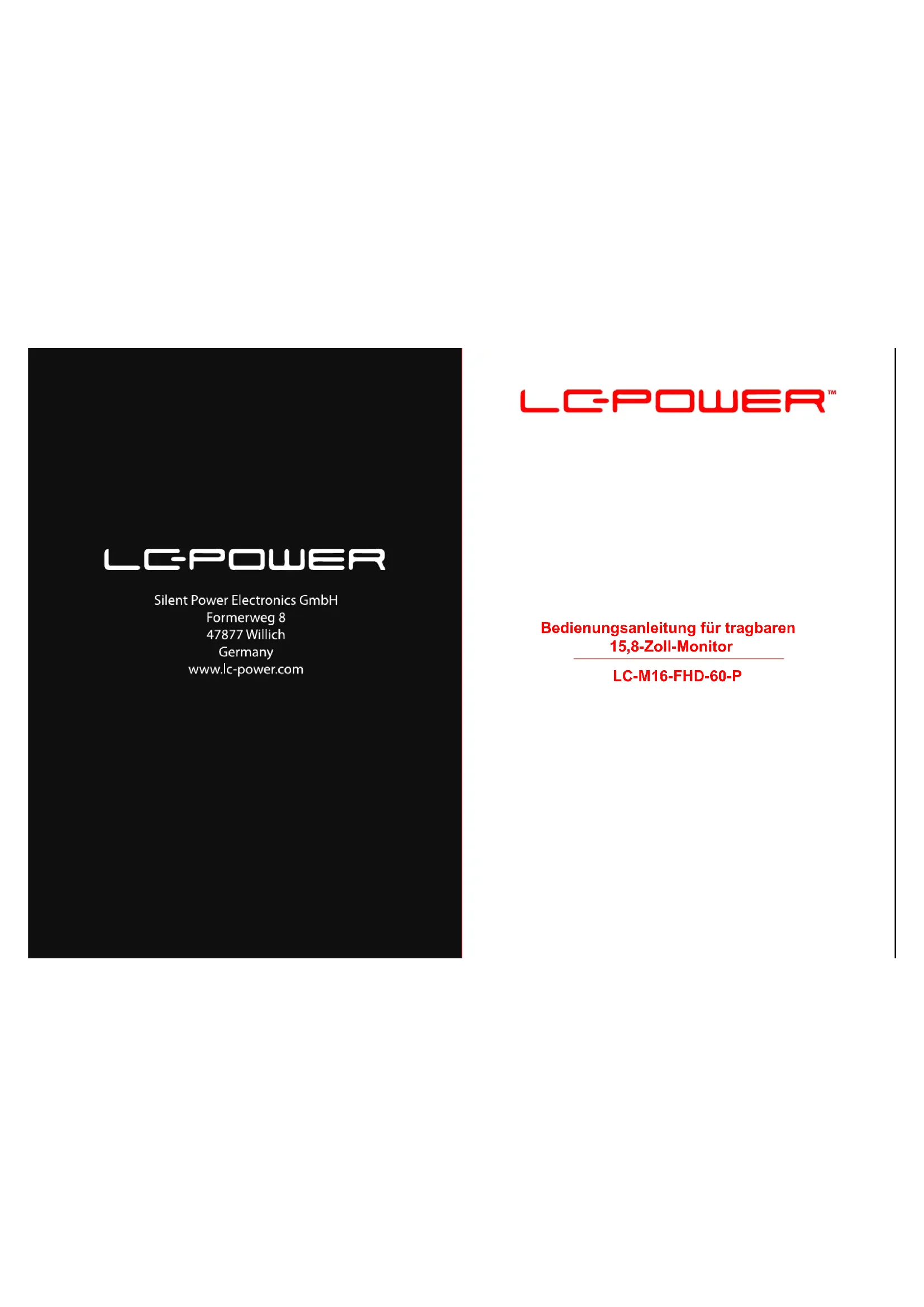

BEDIENUNGSANLEITUNG M16FHD60P LC-Power

Câble de signal mini HDMI x 1

Bedienungsanleitung für tragbaren

15,8-Zoll-Monitor

LC-M16-FHD-60-P

Lesen Sie vor Verwendung dieses Produkts bitte sorgfältig diese Anleitung und heben Sie sie auf

Inhalt

Produkteinführung 2

Produktansicht 2

Verpackungsinhalt 2

Bedienung 3

Mit Desktop-PC verbinden 3

Mit Laptop verbinden 3

Mit Mobiltelefon verbinden 4

Übersicht über die Funktionstasten 4

Menübeschreibung 5

Hinweise 9

Fehlerbehebung 10

Gesundheitliche Empfehlungen 10

Blaulicht reduzieren 10

Technische Daten 11

Produkteinführung

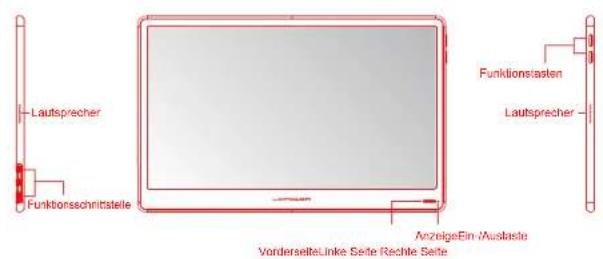

Produktansicht

Lautsprecher Funktionsschnittstelle AnzeigeEin-/Ausklaste Vorderselte:Linke Seite Rechte Seite Funktionstasten Lautsprecher

Rücksette

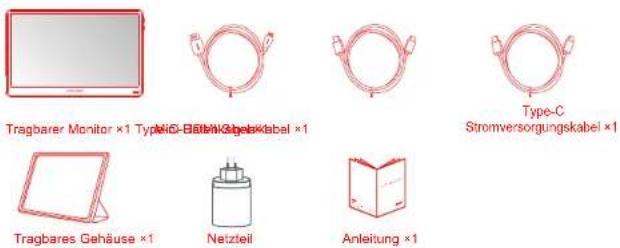

Verpackungsinhalt

Tragbarer Monitor ×1 Type-C-Bath-Akt-Gabeckabel ×1 Type-C Stromversorgungskabel ×1 Tragbares Gehäuse ×1 Netzteil Anleitung ×1

Bedienung

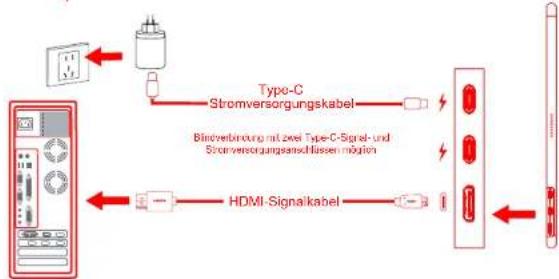

Mit Desktop-PC verbinden

1. Verbinden Sie das HDMI-Kabel mit dem Mini-HDMI-Anschluss des Produkts und dem HDMI-Anschluss des PCs.
2. Verbinden Sie ein Ende des Type-C-Stromversorgungskabels mit einem der Type-C-Anschlüsse des Produkts und das andere Ende mit dem Netzteil und schließen Sie dann das Netzteil an eine Steckdose an, um das Gerät mit Strom zu versorgen.

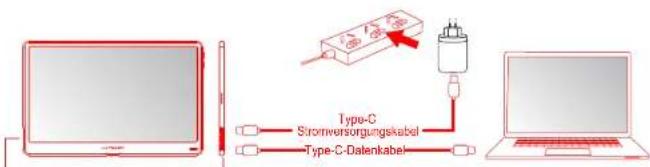

Mit Laptop verbinden

Type-C Stronversorgungskabel Type-C-Datenkabel

1. Verbinden Sie ein Ende des Type-C-Datenkabels mit einem der beiden Type-C-Anschlüsse des Produkts und das andere Ende mit dem Type-C-Signalanschluss des Laptops.
2. Verbinden Sie das Type-C-Stromversorgungskabel mit dem anderen Type-C-Anschluss und dem entsprechenden Netzteil.

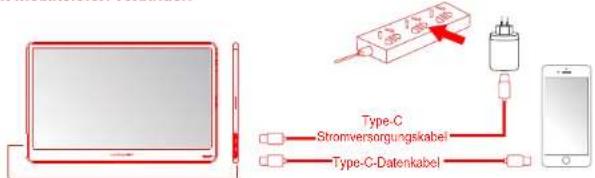

Mit Mobiltelefon verbinden

Type-C Stromversorgungskabel Type-C-Datenkabel

1. Verbinden Sie das Type-C-Datenkabel mit einem der Type-C-Anschlüsse des Produkts und das andere Ende mit dem Mobiltelefon.
2. Verbinden Sie das Type-C-Stromversorgungskabel mit dem anderen Type-C-Anschluss des Geräts und dem entsprechenden Netzteil.

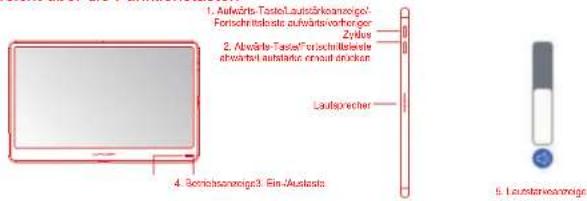

Übersicht über die Funktionstasten

1. Aufwärts-Testel/Lausstrukturzeugige/ Fortschrittstals aufwärts/vorhänger Zydus 2. Abwärts-Testel/Fortschrittstals/le struktursteutsatzer circuit disruption Laufsonreicher 4. Betriebsanzeige3. Ein-/Auslasts 5. Laufstananzeige

Übersicht über die Funktionstasten
1	Aufwärts-Taste: Ruft bei geschlossenem Menü das Laufstärkaseymbol auf. Zum Erhöhen der Laufstärke erneut drücken.Bei geöffnetem Menü diend diese Taste für Fortschritsleiste aufwärts und vorhörigen Zyklus
2	Abwärts-Taste: Ruft bei geschlossenem Menü das Laufstärkaseymbol auf. Zum Senken der Laufstärke erneut drücken.;Bei geöffnetem Menü diend diese Taste für Fortschritsleiste aufwärts und nächsten Zyklus
3
	Betriebs-/Signalanzeige: Eisblaue Anzeige - Normalbetrieb; orangefarbene Anzeige - Standby; aus - ausgeschaltet.
5	Schnellmenü: Das Drücken der Ein-Auslaste blendet das OSD-Schnellmenü aus. Auch nach 5 Sekunden ohne Bedienung verschwindet das Fensler.

Hinweis: Maßgeblich sind die Tasten am tatsächlichen Modell.

Menübeschreibung

1. Das Drücken der Menütaste bei eingeschaltetem Gerät ruft das Hauptmenü (OSD) auf.

Startseite		Kontrastvermältnis und Ton werden im rechteckigen Kasten angezeigt.
Klingelmodus		Bei Auswahl wechselt die Hintergrundfarbe des Klingelmodus-Symbols zu Blau und Unteroptionen für den Klingelmodus werden im rechteckigen Kasten angezeigt. Klücken Sie auf das entsprechende Symbol, um den gewünschten Klingelmodus auszuwählen.
Farbtemperatur		Bei Auswahl wechselt die Hintergrundfarbe des Farbtemperatur-Symbols zu Blau und Unteroptionen für die Farbtemperatur werden im rechteckigen Kasten angezeigt. Klücken Sie auf das entsprechende Symbol, um die gewünschte Farbtemperatur auszuwählen.Wenn die Farbtemperatur „Benutzar“ lautet, werden die Optionen für RGB aktiviert. Verschieben Sie das Symbol zum Anpassen der RGB-Werte.
Farbe		Bei Auswahl wechselt die Hintergrundfarbe des Farbsymbols zu Blau und Optionen für Chromatizität, Sättigung und Schärfe werden im rechteckigen Kasten angezeigt.
Augenschonung		Bei Auswahl wechselt die Hintergrundfarbe des Symbols zur Augenschonung zu Blau und die Augenschonungsfunktion wird aktiviert.
Stummschaltung		Bei Auswahl wechselt die Hintergrundfarbe des Stummschaltung-Symbols zu Blau und die Stummschaltung wird aktiviert.
TYPE-C		Bei Auswahl von TYPE-C wechselt die Hintergrundfarbe des TYPE-C-Symbols zu Blau und das Signal wird zum TYPE-C-Anschluss umgeschaltet.
HDMI		Bei Auswahl von HDMI wechselt die Hintergrundfarbe des HDMI-Symbols zu Blau und das Signal wird zum HDMI-Anschluss umgeschaltet.
OD		Bei Auswahl von OD wechselt die Hintergrundfarbe des OD-Symbols zu Blau und die OD-Funktion wird aktiviert.
DCR		Bei Auswahl von DCR wechselt die Hintergrundfarbe des DCR-Symbols zu Blau und die DCR-Funktion wird aktiviert.
Rücksetzen		Bei Auswahl von Rücksetzen wechselt die Hintergrundfarbe des Rücksetzen-Symbols zu Blau. Nach einiger Zeit wechselt die Hintergrundfarbe des Rücksetzen-Symbols zu Blau.
EXIT		Bei Auswahl von EXIT wechselt die Hintergrundfarbe des EXIT-Symbols zu Blau und die Startseite wird ausgeblendet.

2. Tastensteuerung

Wenn das Menü aufgerufen wurde, wählen Sie die gewünschte Funktion mit der Aufwärts- und Abwärts-Taste aus.

• Durch Drücken der Aufwärts- oder Abwärts-Taste schalten Sie zwischen den Optionen um.
  Zum Aufrufen des nächsten Menüs drücken Sie die Ein-/Austaste; ein längeres Drücken für 1 Sekunde bewirkt eine Rückkehr zum vorherigen Menü.
  Nach 3 Sekunden ohne Bedienung verschwindet das Fenster.

• Durch Betätigen der Abwärts-Taste schalten Sie zwischen Optionen um.
• Zum Aufrufen des nächsten Menüs drücken Sie die Ein-/Austaste; ein längeres Drücken für 1 Sekunde bewirkt eine Rückkehr zum vorherigen Menü. Drücken Sie nach der Auswahl einer Funktion (wie unten gezeigt) die Aufwärts- und Abwärts-Taste, um die Funktion anzupassen.
• Nach 3 Sekunden ohne Bedienung verschwindet das Fenster.

Helligkeit: Drücken Sie zum Anpassen der Helligkeit die Aufwärts- und Abwärts-Taste. Kontrastverhältnis: Drücken Sie zum Anpassen des Kontrastverhältnisses die Aufwärts- und Abwärts-Taste. Ton: Drücken Sie zum Anpassen des Tons die Aufwärts- und Abwärts-Taste.

Klingelmodus

· Durch Drücken der Aufwärts- oder Abwärts-Taste schalten Sie zwischen den Optionen um.
- Zum Aufrufen des nächsten Menüs drücken Sie die Ein-/Austaste; ein längeres Drücken für 1 Sekunde bewirkt eine Rückkehr zum vorherigen Menü.
- Nach 3 Sekunden ohne Bedienung verschwindet das Fenster.

RTS FPS

Farbtemperatur

· Durch Betätigen der Abwärts-Taste schalten Sie zwischen Optionen um.
Zum Aufrufen des nächsten Menüs drücken Sie die Ein-/Austaste; ein längeres Drücken für 1 Sekunde bewirkt eine Rückkehr zum vorherigen Menü.
Drücken Sie nach der Auswahl einer Funktion (wie unten gezeigt) die Aufwärts- und Abwärts-Taste, um die Funktion anzupassen.
- Nach 3 Sekunden ohne Bedienung verschwindet das Fenster

6500 9300 USER 1200*1200@60%

Farbe

• Durch Drücken der Abwärts-Taste schalten Sie zwischen Optionen um.
• Zum Aufrufen des nächsten Menüs drücken Sie die Ein-/Austaste; ein längeres Drücken für 1 Sekunde bewirkt eine Rückkehr zum vorherigen Menü.
  Drücken Sie nach der Auswahl einer Funktion (wie unten gezeigt) die Aufwärts- und Abwärts-Taste, um die Funktion anzupassen.
• Nach 3 Sekunden ohne Bedienung verschwindet das Fenster.

30 80 50 1820*1860@60Hz

Chroma: Drücken Sie zum

Anpassen der Chromatizität die

Aufwärts- und Abwärts-Taste.

Saturation (Sättigung): Drücken Sie

zum Anpassen der Sättigung die

Aufwärts- und Abwärts-Taste.

Schärfe: Drücken Sie zum

Anpassen der Schärfe die Aufwärts-

und Abwärts-Taste.

Weitere Symbole

• Durch Drücken der Aufwärts- oder Abwärts-Taste schalten Sie zwischen den Optionen um.
• Wählen Sie mithilfe der Ein-/Austaste die entsprechende Funktion.
• Nach 3 Sekunden ohne Bedienung verschwindel das Fenster.

• Halten Sie das Gerät fern von Feuchtigkeit und feuchten Orten wie Badezimmer, Küche, Keller und Schwimmbecken.
• Das Gerät muss an einem stabilen Ort aufgestellt werden. Herabfallen kann Verletzungen oder Geräteschäden verursachen.
• Das Produkt an einem kühlen, trockenen und gut belüfteten Ort aufbewahren und nutzen und von Strahlungs- und Wärmequellen fernhalten.
  • Die Lüftungsöffnungen auf der Rückseite nicht abdecken oder blockieren und nicht auf Oberflächen wie einem Bett, Sofa oder Tischtuch verwenden.
• Die Versorgungsspannung für den Betrieb des Geräts ist auf dem Aufkleber auf der Rückseite angegeben. Wenn Sie sich bezüglich der Versorgungsspannung unsicher sind, wenden Sie sich an den Händler oder Ihren lokalen Stromversorger
• Falls das Gerät längere Zeit nicht benutzt wird, trennen Sie es von der Stromversorgung, um elektrische Schläge und Beschädigung durch Spannungsschwankungen bei Gewittern zu vermeiden.
• Überlasten Sie die Steckdose nicht, da dies zu Bränden oder elektrischen Schlägen führen kann.
• Stecken Sie keine Fremdkörper in das Gerät, da dies einen Kurzschluss verursachen kann, der wiederum zu Bränden oder elektrischen Schlägen führt.
• Demontieren oder reparieren Sie dieses Produkt nicht ohne Genehmigung. Wenden Sie sich bei einer Störung direkt an den Kundendienst.
• Ziehen Sie nicht zu kräftig an den Signal- und Datenkabeln und verdrehen Sie sie nicht.

Fehlerbehebung

Störungen Störungsursachen		Lösungen
Gerät startet nicht	Der Stromversorgung- sanschluss ist nicht richtig verbunden	Das Stromversorgungskabel richtig anschließenZum Starten des Geräts die Ein-/Austaste lange drücken
Dunkles Bild	Fehlende Anpassung von Helligkeit/Kontrastverhältnis	Helligkeit und Kontrastverhältnis anpassen
Bild springt oder flimmert	Interferenzen	Von elektrischen Geräten fernhalten, die elektronische Interferenzen verunsachen können
Anzeige leuchtet nicht und es erscheint kein Bild	Das Stromversorgungskabel ist nicht richtig verbunden	Die Stromversorgung des Computers und des tragbaren Monitors verbindenDas Kabel richtig in die Anschlüsse des Computers und des tragbaren Monitors einsteckenDas Type-C-Stromversorgungskabel richtig anschließen
Auf dem Bildschirm erscheint „Out of range“	Fehlerhafts Auflösung	Die Auflösung auf den in den grundlegenden Parametern empfohlenen Wert einstellen

Gesundheitliche Empfehlungen

Zum Vermeiden der Ermüdung von Augen und von Schmerzen in Nacken, Armen, Ellbogen und Schultem durch längeren Bedienung des Monitors beachten Sie bei der Nutzung folgende Punkte:

1. Die Augen sollten etwa 50 bis 70 cm vom Monitorbildschirm entfernt sein.
2. Blinzeln Sie bei der Verwendung des Monitors möglichst oft, da dies die Ermüdung der Augen reduziert.
3. Machen Sie alle zwei Stunden 20 Minuten Pause.
4. Wenden Sie in den Pausen Ihre Augen vom Monitor ab und blicken Sie mindestens 20 Sekunden lang auf ein Objekt in der Ferne.
5. Strecken Sie sich während der Pause zur Entlastung von Nacken, Armen, Rücken und Schultern.

Blaulicht reduzieren

Seit einigen Jahren wird der Schädlichkeit von Blaulicht für die Augen vermehrte Aufmerksamkeit geschenkt. Im Allgemeinen liegt die Wellenlänge von Blaulicht bei 400 bis 480 nm und die Wellenlänge von schädlichem Blaulicht bei 415 bis 455 nm.

Dieser Monitor verfügt über eine Funktion zur Reduzierung von Blaulichtabstrahlung, die Sie über die Menüeinstellungen aktivieren können.

Technische Daten

Produktbezeichnung	Tragbarer 15,8-Zoll-Monitor
Produktcode	15K3F-C
Bildschirmgröße	15,8 Zoll
Bildschirmtyp	IPS
Auflösung	1920*1080 P
Helligkeit	220 cd/m ^2
Berührungssteuerung ja/nein	Nicht unterstützt
Lautsprecher	2*1 W
Bildfrequenz	60 Hz
FreeSync	-
Farbraum	45% NTSC
Anzeigofarben	16,7 Millionen (6 BIT+FRC)
Statisches Kontrastverhältnis	800 : 1
Schnittstelle	Type-C*2 und Mini-HDMI*1
Abmessungen insgesamt	373,2 * 236,8 mm
Produkldicke	9,4 mm
Nettogewicht	990 g
Eingangsspannung	DC 20V ==1,5A/15V == 2,0A/12V == 2,5A/9V == 3.0A
Umgebungstemperatur	0 bis 45 °C

HDMI, das HDMI-Logo und HDMI High-Definition Multimedia Interface sind Marken oder eingetragene Marken der HDMI Licensing Administrator, Inc. in den USA und anderen Ländern.

LCPOWER

Silent Power Electronics GmbH

Formerweg 8

47877 Willich

Germany

www.lc-power.com

LCPOWER™
