DJM250MK2 - DJ-Ausrüstung PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	2-Kanal-DJ-Mischpult
Marke	Pioneer DJ
Modell	DJM-250MK2
Abmessungen (B × H × T)	230 mm × 107,9 mm × 319,5 mm
Gewicht	3,0 kg
Stromversorgung	Netzadapter AC 100–240 V, 50/60 Hz; Ausgang DC 12 V, 2 A
Stromverbrauch (Bereitschaft)	0,5 W
Stromverbrauch (Betrieb)	DC 12 V, 600 mA
Hauptfunktionen	Integrierte Soundkarte, DVS-kompatibel, MAGVEL FADER, Crossfader mit einstellbarer Kurve, Crossfader-Umschalter, 3-Band-ISO-Equalizer, SOUND COLOR FX-Effekte, Mikrofoneingang, AUX, Kopfhörerausgang
Anzahl Kanäle	2
Eingänge	2 x PHONO (Cinch), 2 x LINE (Cinch), 1 x MIC (6,35-mm-Klinke TS), 1 x AUX (Cinch), 1 x USB (Typ B)
Ausgänge	1 x MASTER 1 (XLR), 1 x MASTER 2 (Cinch), 1 x PHONES (6,35-mm-Stereoklinke + 3,5-mm-Miniklinke)
Abtastrate	48 kHz
Signal-Rausch-Abstand (LINE)	94 dB
Gesamtklirrfaktor (LINE → MASTER1)	0,005 %
Pflege und Reinigung	Stecker und Buchsen vor dem Anschließen mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Nicht Wasser oder offenen Flammen aussetzen; Belüftungsabstand von mindestens 5 cm hinten und 3 cm an den Seiten einhalten; bei längerem Nichtgebrauch Netzstecker ziehen; Kleinteile von Kindern fernhalten
Ersatzteile und Reparierbarkeit	Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen; Fader und Crossfader können von einem autorisierten Techniker ausgetauscht werden
Betriebstemperatur	+5 °C bis +35 °C
Betriebsfeuchtigkeit	5 % bis 85 % (nicht kondensierend)
Lieferumfang	Netzadapter, USB-Kabel, Bedienungsanleitung, Garantie, Lizenzschlüsselkarte für rekordbox dj und dvs
Erscheinungsjahr	2017

Häufig gestellte Fragen - DJM250MK2 PIONEER

Wie schließe ich den Netzadapter an?

Stecken Sie den Gleichstromstecker des mitgelieferten Netzadapters in die DC IN-Buchse auf der Rückseite des Geräts. Verwenden Sie die Kabelhalterung, um ein versehentliches Lösen des Adapters zu verhindern. Schließen Sie dann das Netzkabel an eine Steckdose an.

Welche Kabel werden zum Anschluss des Mischpults an einen Computer benötigt?

Verwenden Sie ein USB-Kabel gemäß USB-2.0-Standard. Schließen Sie es direkt zwischen der USB-Buchse des Mischpults und dem Computer an. USB-Hubs werden nicht unterstützt.

Wie wähle ich die Eingangsquelle für einen Kanal aus?

Verwenden Sie den Eingangswahlschalter auf dem Bedienfeld: Position ☐ für USB-Audio, LINE für eine Line-Pegelquelle, PHONO für einen Plattenspieler mit MM-Tonabnehmer.

Was tun, wenn der Ton verzerrt oder zu leise ist?

Überprüfen Sie zuerst den Eingangswahlschalter und die Verbindungen. Stellen Sie den TRIM-Regler so ein, dass die Kanalpegelanzeige bei Spitzen etwa 0 dB erreicht. Passen Sie den MASTER LEVEL-Regler an und ändern Sie bei Bedarf die Ausgangsdämpfung im UTILITY-Menü (-6 dB oder -12 dB).

Wie verwende ich den Crossfader?

Stellen Sie sicher, dass der Schalter CROSS F. CURVE nicht auf THRU steht (dadurch wird der Crossfader deaktiviert). Wählen Sie die Kurve X (progressiv) oder ∧ (abrupt). Der Schalter CROSS F. REVERSE kehrt die Richtung des Crossfaders um.

Wie stelle ich den Equalizer ein?

Drehen Sie die Regler ISO (HI, MID, LOW) jedes Kanals. Einstellbereiche: HI von -∞ bis +6 dB (20 kHz), MID von -∞ bis +6 dB (1 kHz), LOW von -∞ bis +6 dB (20 Hz).

Wie verwende ich ein Mikrofon?

Schließen Sie das Mikrofon an die MIC-Buchse (6,35-mm-Klinke TS) an. Stellen Sie die Lautstärke mit dem MIC LEVEL-Regler und die Klangfarbe mit MIC TONE ein: In Richtung LOW werden Höhen abgesenkt (0 bis -12 dB bei 10 kHz), in Richtung HI werden Tiefen abgesenkt (0 bis -12 dB bei 100 Hz).

Wie höre ich einen Kanal über Kopfhörer?

Schließen Sie den Kopfhörer an die PHONES-Buchse an (6,35-mm-Stereoklinke oder 3,5-mm-Miniklinke). Drücken Sie die CUE-Taste des gewünschten Kanals. Verwenden Sie HEADPHONES MIXING, um CUE- und Master-Sound auszugleichen, und HEADPHONES LEVEL für die Lautstärke.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob der Netzadapter richtig eingesteckt ist und der Schalter ⏻ auf der Rückseite auf Ein steht. Wenn die STANDBY-Anzeige leuchtet, drücken Sie die WAKE UP-Taste (FILTER-Taste), um den Bereitschaftsmodus zu verlassen. Trennen Sie als letzten Ausweg den Adapter und schließen Sie ihn wieder an.

Wie reinige ich das Mischpult?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Oberflächen. Wenn Buchsen oder Stecker verschmutzt sind, reinigen Sie sie vor dem Anschließen. Verwenden Sie niemals Lösungsmittel oder scheuernde Reinigungsmittel.

BEDIENUNGSANLEITUNG DJM250MK2 PIONEER

Die oben angegebene Pioneer DJ-Website enthält häufig gestellte Fragen, Informationen über Software und andere wichtige Informationen und Dienste, die Ihnen helfen, Ihr Produkt optimal zu verwenden.

Bedienungsanleitung (Kurzanleitung)

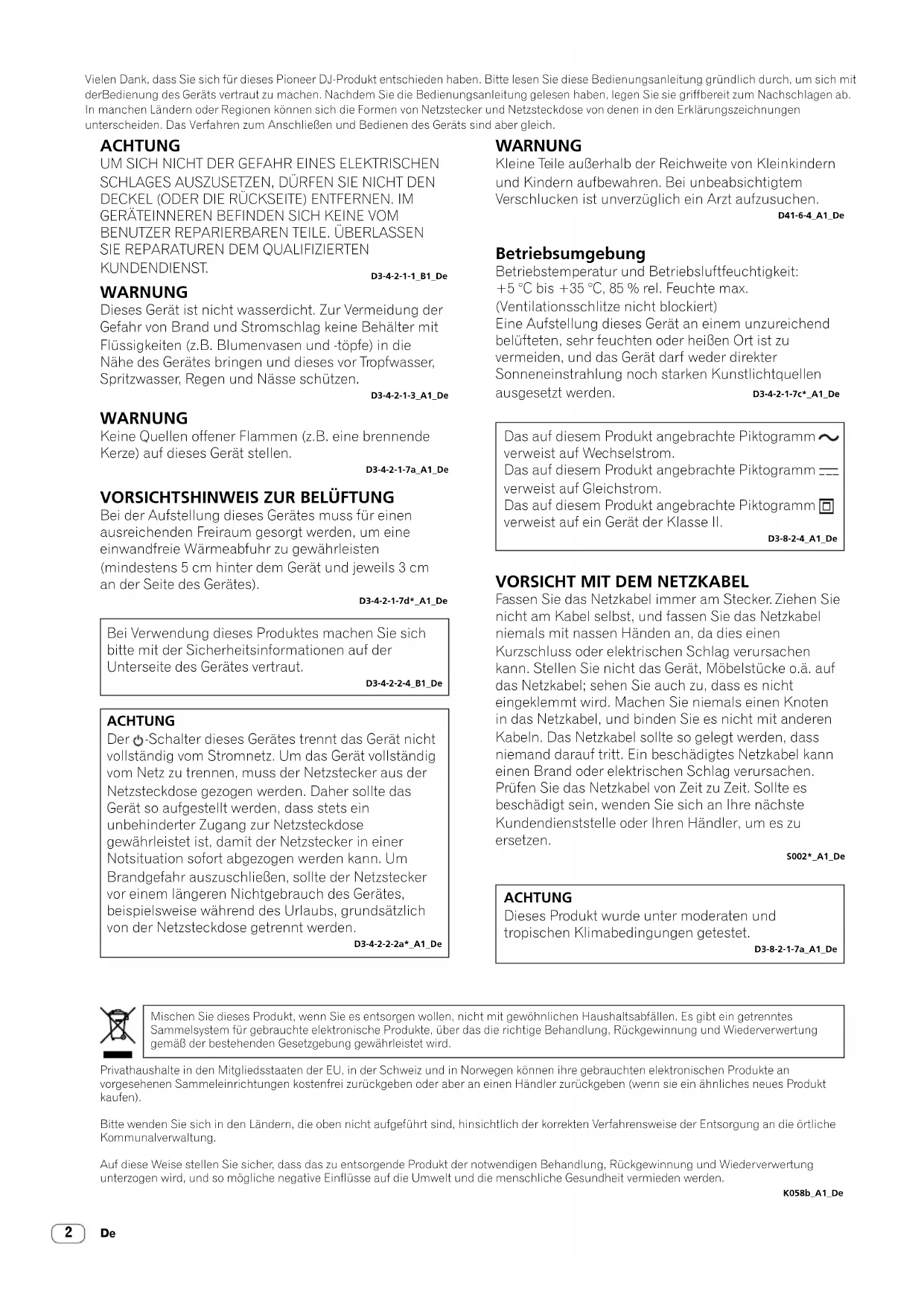

Vielen Dank, dass Sie sich für dieses Pioneer DJ-Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung gründlich durch, um sich mit der Bedienung des Geräts vertraut zu machen. Nachdem Sie die Bedienungsanleitung gelesen haben, legen Sie sie griffbereit zum Nachschlagen ab. In manchen Ländern oder Regionen können sich die Formen von Netzstecker und Netzsteckdose von denen in den Erklärungszeichnungen unterscheiden. Das Verfahren zum Anschließen und Bedienen des Geräts sind aber gleich.

ACHTUNG

UM SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUSZUSETZEN, DÜRFEN SIE NICHT DEN DECKEL (ODER DIE RÜCKSEITE) ENTFERNEN. IM GERÄTEINNEREN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE. ÜBERLASSEN SIE REPARATUREN DEM QUALIFIZIERTEN KUNDENDIENST.

WARNUNG

Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -töpfe) in die Nähe des Gerätes bringen und dieses vor Tropfwasser, Spritzwasser, Regen und Nässe schützen.

D3-4-2-1-3_A1_De

WARNUNG

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf dieses Gerät stellen.

D3-4-2-1-7a_A1_De

VORSICHTSHINWEIS ZUR BELÜFTUNG

Bei der Aufstellung dieses Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 5 cm hinter dem Gerät und jeweils 3 cm an der Seite des Gerätes).

D3-4-2-1-7d*A1_De

Bei Verwendung dieses Produktes machen Sie sich bitte mit der Sicherheitsinformationen auf der Unterseite des Gerätes vertraut.

D3-4-2-2-4_B1_De

ACHTUNG

Der ⬇-Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

D3-4-2-2-2a*_A1_De

WARNUNG

Kleine Teile außerhalb der Reichweite von Kleinkindern und Kindern aufbewahren. Bei unbeabsichtigtem Verschlucken ist unverzüglich ein Arzt aufzusuchen.

D41-6-4_A1_De

Betriebsumgebung

Betriebstemperatur und Betriebsluftfeuchtigkeit: +5 °C bis +35 °C, 85 % rel. Feuchte max. (Ventilationsschlitze nicht blockiert) Eine Aufstellung dieses Gerät an einem unzureichend belüfteten, sehr feuchten oder heißen Ort ist zu vermeiden, und das Gerät darf weder direkter Sonneneinstrahlung noch starken Kunstlichtquellen ausgesetzt werden. D3-4-2-1-7c*_A1_

Das auf diesem Produkt angebrachte Piktogramm ∼ verweist auf Wechselstrom. Das auf diesem Produkt angebrachte Piktogramm = verweist auf Gleichstrom. Das auf diesem Produkt angebrachte Piktogramm □ verweist auf ein Gerät der Klasse II.

D3-8-2-4_A1_De

VORSICHT MIT DEM NETZKABEL

Fassen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst, und fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie nicht das Gerät, Möbelstücke o.ä. auf das Netzkabel; sehen Sie auch zu, dass es nicht eingeklemmt wird. Machen Sie niemals einen Knoten in das Netzkabel, und binden Sie es nicht mit anderen Kabeln. Das Netzkabel sollte so gelegt werden, dass niemand darauf tritt. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit. Sollte es beschädigt sein, wenden Sie sich an Ihre nächste Kundendienststelle oder Ihren Händler, um es zu ersetzen.

S002* A1 De

ACHTUNG

Dieses Produkt wurde unter moderaten und tropischen Klimabedingungen getestet.

D3-8-2-1-7a_A1_De

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058b_A1_De

Inhalt

Zum Lesen dieser Anleitung

Vielen Dank, dass Sie sich für dieses Pioneer-DJ-Produkt entschieden haben.

Lesen Sie unbedingt diese Anleitung und die Bedienungsanleitung, die Sie auf der Pioneer DJ-Website finden. Beide Dokumente enthalten wichtige Informationen, die Sie verstehen sollten, bevor Sie dieses Produkt benutzen.

Lesen Sie insbesondere „WICHTIGE SICHERHEITSANWEISUNGEN“. Bewahren Sie diese Anleitung außerdem zusammen mit der „Garantie“ auf.

• In dieser Anleitung werden die Namen von auf dem Produkt angezeigten Kanälen und Tasten, Namen von Menüs in der Software usw. in Klammern angegeben ([ ]). (z. B. [MASTER]-Kanal, [ON/OFF], [Start]-Menü)
• Bitte beachten Sie, dass die Bildschirme und Spezifikationen der in dieser Anleitung beschriebenen Software ebenso wie die äußere Erscheinung und die Spezifikationen der Hardware aktuell in der Entwicklung sind und sich von den endgültigen Spezifikationen unterscheiden können.
• Bitte beachten Sie, dass je nach der Version des Betriebssystems, den Webbrowser-Einstellungen usw. die Bedienung sich von den in dieser Anleitung beschriebenen Verfahren leicht unterscheiden kann.
• Bitte beachten Sie, dass die Sprache in den Computerbildschirmen der in dieser Anleitung beschriebenen Software von der Sprache in Ihren Bildschirmen abweichen kann.

Diese Anleitung bietet eine kurze Beschreibung zu den Teilenamen dieses Geräts und den Verbindungen zwischen diesem Gerät und Peripheriegeräten. Genauere Hinweise zum Gebrauch dieses Geräts finden Sie in der Bedienungsanleitung für dieses Gerät.

- Informationen dazu, wie Sie die Bedienungsanleitung für dieses Gerät erhalten können, siehe Aufrufen der Bedienungsanleitung auf Seite 4.

01 Vor der Inbetriebnahme

Merkmale....4

Verpackungsinhalt 4

Aufrufen der Bedienungsanleitung 4

02 Bezeichnungen und Funktionen der Komponenten

Rückseite 5

Bedienpult....6

03 Anschlüsse

Anschließen der Eingangsbuchsen....8

Anschließen der Ausgangsbuchsen 9

04 Bedienung

Grundlegende Bedienung 10

05 Zusätzliche Informationen

Störungssuche....11

Ändern der Einstellungen....12

Über Markenzeichen und eingetragene Markenzeichen 12

Hinweise zu Urheberrechten....12

Technische Daten....12

Vor der Inbetriebnahme

Merkmale

Dieses Gerät ist ein 2-Kanal-DJ-Mixer. Es ist das Neueste aus der DJM-Serie von Pioneer DJ, dem Weltstandard der Disko- und Clubszene. Das Gerät ist mit einer eingebauten Soundkarte ausgestattet, so dass Sie mit Plattentellern und CDJs mit DVS-Steuering auftreten können. Das Panel-Layout zum Scratchen und der MAGVEL FADER ermöglichen die verschiedensten DJ-Effekte.

Verpackungsinhalt

• Netzkabel
• Netzteil
• USB-Kabel
  • Bedienungsanleitung (Kurzanleitung) (Dieses Dokument)
• Garantie
• Lizenzschlüsselkarte (rekordbox dj, rekordbox dvs)

Hinweis

Bitte bewahren Sie die Lizenzschlüsselkarte auf, da sie nicht erneut ausgestellt werden kann.

Aufrufen der Bedienungsanleitung

Verschiedene Informationen können auch als Dateien im PDF-Format verfügbar sein. Adobe® Reader® muss installiert sein, um Dateien im PDF-Format aufzurufen.

1 Starten Sie einen Webbrowser am Computer und rufen Sie die unten angegebene Pioneer DJ-Website auf.

2 Klicken Sie auf [Support].

3 Klicken Sie auf [TUTORIALS & BEDIENUNGSANLEITUNGEN].

4 Klicken Sie auf [DJM-250MK2] in der Kategorie [DJ MIXER].

5 Klicken Sie in der Liste auf die gewünschte Sprache.

Bezeichnungen und Funktionen der Komponenten

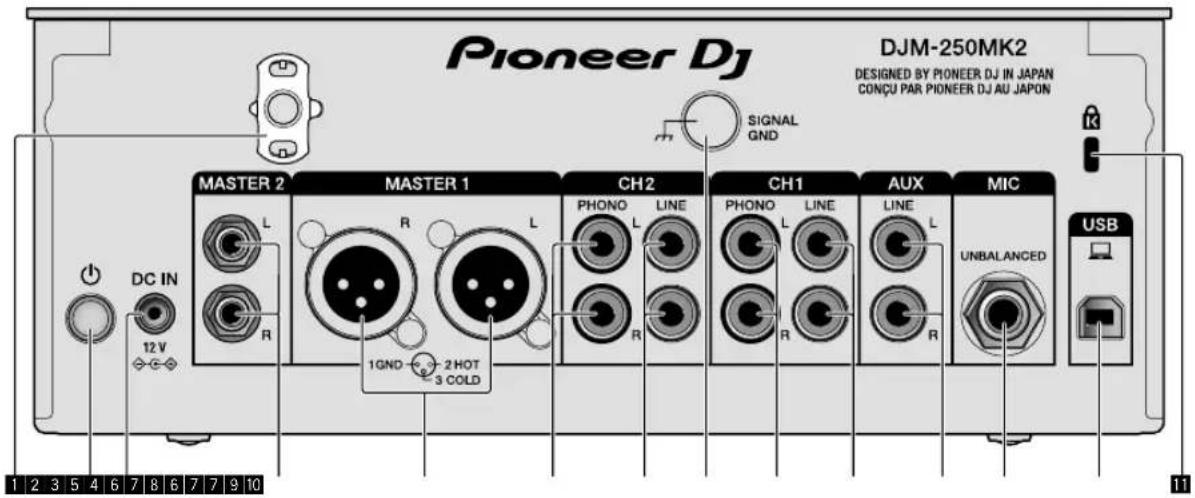

Rückseite

Pioneer DJ DJM-250MK2 DESIGNED BY PIONEER DJ IN JAPAN CONÇU PAR PIONEER DJ AU JAPON SIGNAL GND MASTER 2 MASTER 1 CH2 CH1 AUX MIC DC IN L R L PHONO LINE PHONO LINE LINE LINE UNBALANCED R R USB 12 V 1 GND 2 HOT 3 COLD 1 2 3 4 6 7 8 6 7 7 9 10

1 Kabelhaken

Führen Sie das Netzkabel des Netzteils um den Haken, um ein versehentliches Abziehen von diesem Gerät zu vermeiden.

2 ⏻-Schalter (Seite 10)

Schaltet dieses Gerät ein und aus.

3 DC IN-Anschluss (Seite 8)

Schließen Sie den Gleichstromstecker an dem mitgelieferten Netzteil an. Schließen Sie alle anderen Geräte an und danach das Netzkabel. Verwenden Sie nur das mit diesem Gerät mitgelieferte Netzkabel und Netzteil.

4 MASTER2-Ausgangsbuchsen (Seite 9)

Schließen Sie diese an die Analogeingänge eines Endstufenverstärkers usw. an.

5 MASTER1-Ausgangsbuchsen (Seite 9)

Schließen Sie Ihre Geräte wie z. B. einen Aktivlautsprecher oder einen Endstufenverstärker an der analogen Eingangsbuchse an. Verwenden Sie diese Buchsen zur symmetrischen Ausgabe.

Schließen Sie nicht aus Versehen das Netzkabel des mitgelieferten Netzteils oder das Netzkabel des Geräts hier an. Verbinden Sie diese Buchsen nicht mit einem Anschluss, der Phantomspannung liefern kann.

6 PHONO-Eingangsbuchsen (Seite 8)

Schließen Sie hier ein Phono-Ausgabegerät (MM-System) an. Speisen Sie keine Line-Pegel-Signale ein.

7 LINE-Eingangsbuchsen (Seite 8)

Schließen Sie einen DJ-Player oder eine Komponente mit Line-Ausgangspegel an.

8 SIGNAL GND-Anschluss (Seite 8)

Schließen Sie hier das Erdungskabel eines Plattenspielers an. Dies hilft, Rauschen zu reduzieren, wenn der Plattenspieler angeschlossen ist.

9 MIC-Eingangsbuchse (Seite 8)

Zum Anschließen eines Mikrofons.

10 USB-Anschluss (Seite 8)

Schließen Sie einen Computer an.

11 Kensington-Diebstahlsicherung

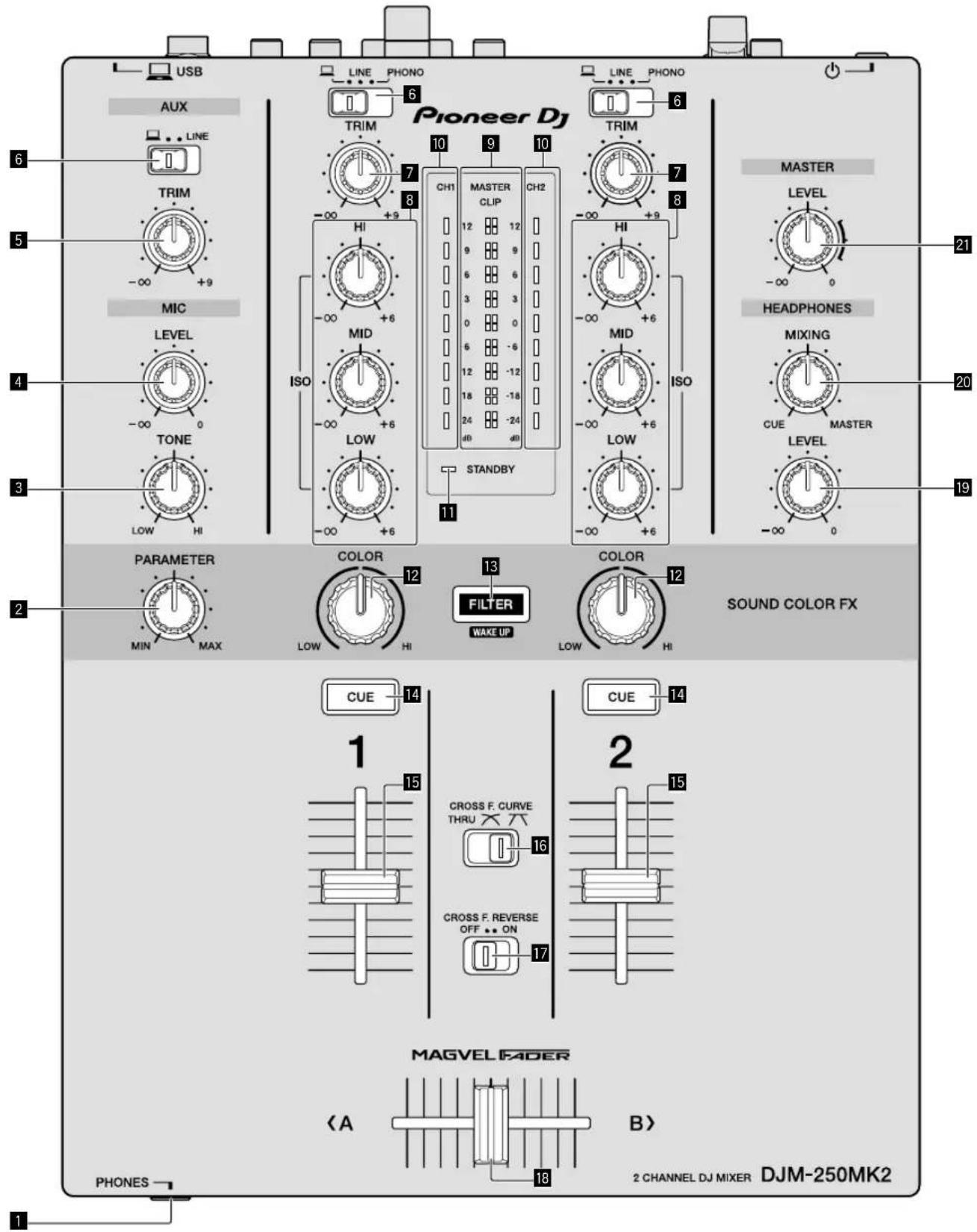

Bedienpult

USB AUX LINE PHONO Pioneer DJ LINE PHONO 6 TRIM 10 9 10 7 8 -∞ +9 HI CH1 MASTER CLIP CH2 12 12 9 9 6 6 3 3 0 0 6 -6 12 -12 18 -18 24 -24 (d) d) STANDBY 11 LOW ISO MID HI -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +6 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +5 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +4 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +3 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +2 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +1 -∞ +0.5 (CUE) CUE = 14 (CUE) CUE = 14 (CUE) CUE = 14 (CUE) CUE = 14 (CUE) CUE = 14 (CUE) CUE = 14 (CUE) CUE = 14 (CUE) CUE = 14 (CUE) CUE = 14 (CUE) CUE = 14 (CUE) CUE = 13 (CUE) CUE = 13 (CUE) CUE = 13 (CUE) CUE = 13 (CUE) CUE = 13 (CUE) CUE = 13 (CUE) CUE = 13 (CUE) CUE = 13 (CUE) CUE = 13 (CUE) CUE = 13 (CUE) CUE = 12 (CUE) CUE = 12 (CUE) CUE = 12 (CUE) CUE = 12 (CUE) CUE = 12 (CUE) CUE = 12 (CUE) CUE = 12 (CUE) CUE = 12 (CUE) CUE = 12 (CUE) CUE = 12 (CUE) CUE = 10 (CUE) CUE = 10 (CUE) CUE = 10 (CUE) CUE = 10 (CUE) CUE = 10 (CUE) CUE = 10 (CUE) CUE = 9 (CUE) CUE = 9 (CUE) CUE = 9 (CUE) CUE = 9 (CUE) CUE = 9 (CUE) CUE = 9 (CUE) CUE = 9 (CUE) CUE = 8 (CUE) CUE = 8 (CUE) CUE = 8 (CUE) CUE = 8 (CUE) CUE = 8 (CUE) CUE = 8 (Cue) Cue = 7 (Cue) Cue = 7 (Cue) Cue = 7 (Cue) Cue = 7 (Cue) Cue = 7 (Cue) Cue = 7 (Cue) Cue = 7 (Cue) Cue = 7 (DCE) DCE = 7 (DCE) DCE = 7 (DCE) DCE = 7 (DCE) DCE = 7 (DCE) DCE = 7 (DCE) DCE = 7 (DCE) DCE = 7 (DCE) DCE = 7 (DCE) DCE = 7 (DCE) DCE = 7 (DCE) DCE = 7 (DCE) DCE < A > B> C Channel DJ MIXER DJM-250MK2

1 PHONES-Anschluss (Seite 9)
Zum Anschließen eines Kopfhörers. Dieses Gerät unterstützt 1/4-Zoll-Stereo-Klinkenstecker und 3,5-mm-Stereo-Miniklinkenstecker.
2 PARAMETER-Regler
Stellen Sie hier den SOUND COLOR FX-Parameter ein.
3 MIC TONE-Regler (Seite 10)
Stellen Sie hier die Klangqualität vom Mikrofon ein.
4 MIC LEVEL-Regler (Seite 10)
Stellen Sie hier die Ausgangslautstärke vom Mikrofon ein.
5 AUX TRIM-Regler
Stellen Sie hier die Lautstärke vom AUX-Eingang ein.
6 Eingangswahlschalter (Seite 10)
Wählen Sie hier Eingangsquellen für die einzelnen Kanäle aus.

7 TRIM-Regler (Seite 10)

Stellen Sie hier die Lautstärken von den einzelnen Kanälen ein.

8 ISO (HI, MID, LOW)-Regler (Seite 10)

Stellen Sie hier die Soundqualität von den verschiedenen Kanälen ein.

9 Master-Pegel-Anzeige (Seite 10)

Zeigt die Lautstärke vom MASTER-Ausgang an.
Bei zu hoher Lautstärke blinkt die [CLIP]-Anzeige. Regeln Sie in diesem Fall die Lautstärke herunter.
— Langsames Blinken: Der Klang wird bald verzerrt sein.
— Schnelles Blinken: Der Klang ist verzerrt.

10 Kanalpegelanzeige (Seite 10)

Zeigt die Lautstärke vor dem Passieren des Kanal-Faders an.

11 STANDBY-Anzeige

Diese Anzeige leuchtet, wenn sich das Gerät im Standby-Zustand befindet.

12 COLOR-Regler

Ändern Sie hier die Parameter von SOUND COLOR FX der verschiedenen Kanäle.

13 FILTER-Taste

Schalten Sie hier die SOUND COLOR FX-Effekte ein und aus.
— WAKE UP: Drücken Sie diese Taste, um den Standby-Zustand aufzuheben.

14 CUE-Taste (Seite 10)

Drücken Sie die [CUE]-Taste des Kanals, den Sie mithören wollen.

15 Kanal-Fader (Seite 10)

Stellen Sie hier die Lautstärken der einzelnen Kanäle ein.

16 CROSS F.CURVE (THRU, 7) Wahlschalter (Seite 10)

Schaltet die Crossfader-Curve-Eigenschaften um.

17 CROSS F. REVERSE-Schalter (Seite 10)

Schalten Sie hier die Crossfader-Reverse-Funktion um.

18 Crossfader (Seite 10)

Der Klang wird anhand der mit dem [CROSS F.CURVE]-Wahlschalter ausgewählten Kurve ausgegeben.

19 HEADPHONES LEVEL-Regler (Seite 10)

Stellen Sie hier die Lautstärke von Audiosignalen von den Kopfhörern ein.

20 HEADPHONES MIXING-Regler (Seite 10)

Stellen Sie hier die Balance der Mithörlautstärke zwischen dem Sound der Kanäle, für die die [CUE]-Taste gedrückt wird, und dem Sound des [MASTER]-Kanals ein.

21 MASTER LEVEL-Regler (Seite 10)

Stellen Sie die hier die Lautstärke von Audiosignalen vom [MASTER1]- oder [MASTER2]-Ausgang ein.

Ziehen Sie nicht gewaltsam an den Kanal-Fader- und Crossfader-Knöpfen. Die Knöpfe haben eine Struktur, die verhindert, dass sie leicht herausgezogen werden. Durch starkes Ziehen an den Knöpfen kann das Gerät beschädigt werden.

Anschlüsse

Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel aus der Netzsteckdose, bevor Sie Geräte anschließen oder die Anschlüsse ändern. Schließen Sie das Netzkabel an, nachdem alle Anschlüsse zwischen den Geräten vorgenommen wurden.

Verwenden Sie immer das mitgelieferte Netzkabel.

Beachten Sie die Bedienungsanleitung der angeschlossenen Komponente.

• Verbinden Sie dieses Gerät über ein USB-Kabel direkt mit dem Computer.
• Verwenden Sie USB-Kabel, die dem USB 2.0 Standard entsprechen.
• USB-Hubs können nicht verwendet werden.

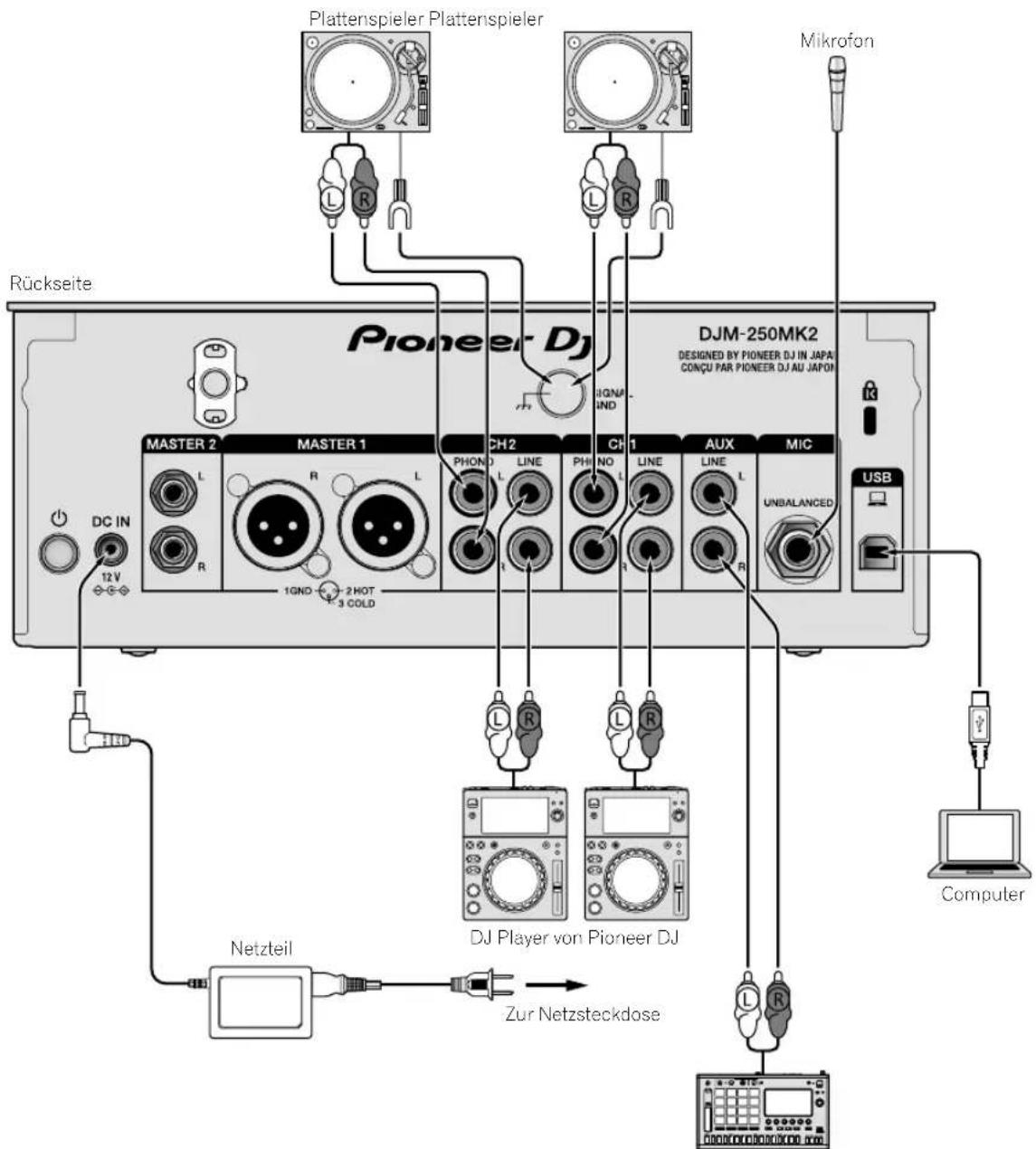

Anschließen der Eingangsbuchsen

Plattenspieler Plattenspieler Rückseite Pioneer DJ DJM-250MK2 DESIGNED BY PIONEER DJ IN JAPAN CONÇU PAR PIONEER DJ AU JAPON Master 2 MASTER 1 CH2 CH1 AUX MIC L R L L LINE LINE L 12 V 1GND 2HOT 3COLD DC IN L R L R DJ Player von Pioneer DJ Netzteil Zur Netzsteckdose L R Mikrofon USB Computer

Sampler usw. von Pioneer DJ

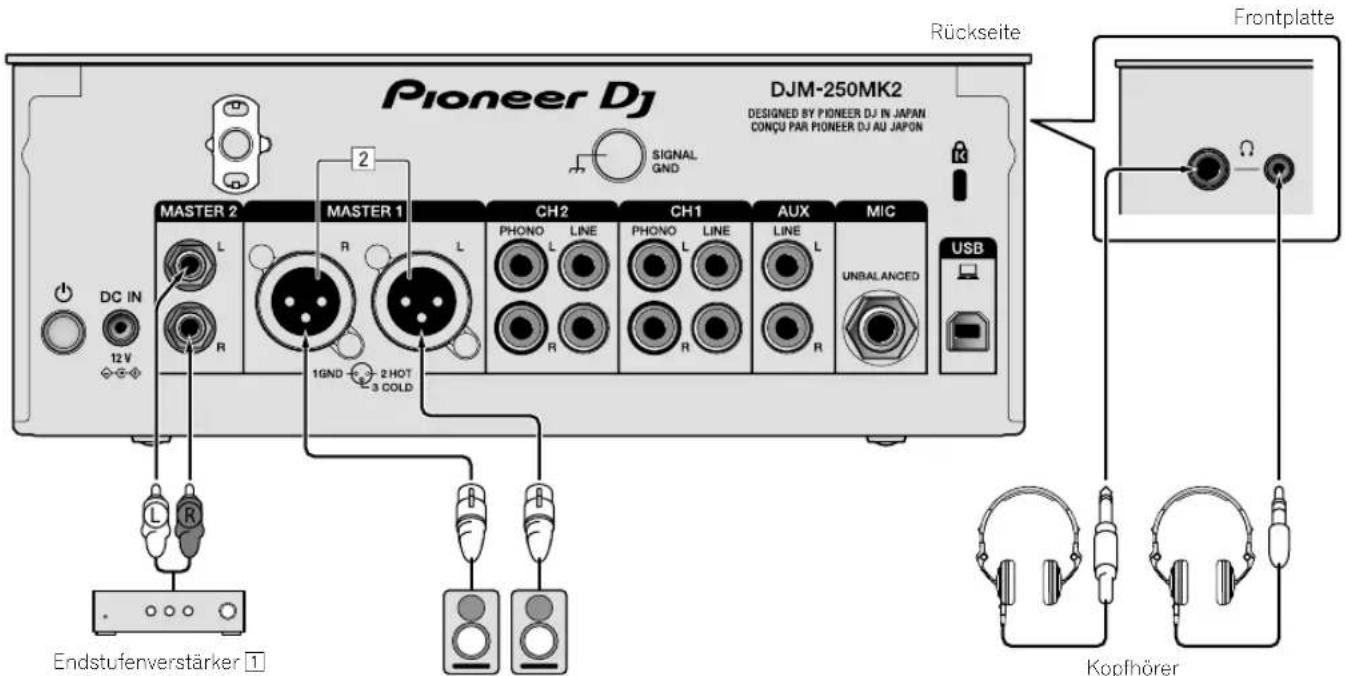

Anschließen der Ausgangsbuchsen

Pioneer DJ DJM-250MK2 DESIGNED BY PIONEER DJ IN JAPAN CONÇU PAR PIONEER DJ AU JAPON Rückseite MACTER 2 MASTER 1 CH2 CH1 AUX MIC DC IN L R L PHONO LINE PHONO LINE LINE L R R UNBALANCED USB Frontplatte 12 V 1GND 2HOT 3COLD Endstufenverstärker 1 Kopfhörer

Aktivlautsprecher 1

1 Achten Sie darauf, die [MASTER1]-Ausgangsbuchsen nur für symmetrischen Ausgabe zu verwenden. Verbindung mit unsymmetrischer Eingabe (wie RCA) mit einem XLR/RCA-Wandlerkabel (oder Wandleradapter) kann die Klangqualität verringern und/oder Rauschen verursachen. Für Verbindung mit unsymmetrischer Eingabe (wie RCA) verwenden Sie die [MASTER2]-Ausgangsbuchsen.
2 Stecken Sie nicht versehentlich das Netzkabel eines anderen Geräts in die [MASTER1]-Ausgangsbuchsen ein. Schließen Sie keinen mit Phantomspannung versorgten Anschluss an den [MASTER1]-Ausgangsbuchsen an.

Bedienung

Grundlegende Bedienung

Tonausgabe

1 Drücken Sie den ⏻-Schalter.

Schalten Sie das Gerät ein.

2 Stellen Sie die Eingangswahlschalter ein.

Wählen Sie die Eingangsquellen für verschiedene Kanäle unter den an diesem Gerät angeschlossenen Geräten.

— [☐]: Audiosignale von einem am [USB]-Anschluss angeschlossenen Computer sind ausgewählt.
— [LINE]: Audiosignale von einem an der [LINE]-Eingangsbuchse angeschlossenen Gerät sind ausgewählt.
— [PHONO]: Audiosignale von an den [PHONO]-Eingangsbuchsen angeschlossenen Plattenspielern sind ausgewählt.

3 Drehen Sie den [TRIM]-Regler.

Stellen Sie die Pegel der Audiosignale ein, die für die einzelnen Kanäle angelegt werden.

Die entsprechende Kanalpegelanzeige leuchtet auf, wenn Audiosignale richtig an den Kanal angelegt werden.

4 Bewegen Sie den Fader nach oben.

Stellen Sie die Pegel der Audiosignalausgabe für die einzelnen Kanäle ein.

5 Stellen Sie den Crossfader ein.

Dieser Vorgang ist nicht erforderlich, wenn der [CROSS F.CURVE]-

Wahlschalter auf [THRU] gestellt ist.

6 Drehen Sie den [MASTER LEVEL]-Regler.

Audiosignale werden von den Ausgangsbuchsen [MASTER1] und [MASTER2] ausgegeben.

Die Master-Pegelanzeige leuchtet.

Abstimmen der Tonqualität

Drehen Sie die [ISO (HI, MID, LOW)]-Regler für die jeweiligen Kanäle.

Die justierbaren Bereiche für die betreffenden Regler sind wie unten gezeigt.

— [HI]: - dB bis +6 dB (20 kHz)
— [MID]: - dB bis +6 dB (1 kHz)
— [LOW]: - dB bis +6 dB (20 Hz)

Mithören von Ton mit Kopfhörern

1 Schließen Sie an der [PHONES]-Buchse Kopfhörer an.

2 Drücken Sie die [CUE]-Taste(n) für den Kanal (die Kanäle), den (die) Sie mithören wollen.

3 Drehen Sie den [HEADPHONES MIXING]-Regler.

Stellen Sie hier die Balance der Mithörlautstärke zwischen dem Sound der Kanäle, für die die [CUE]-Taste gedrückt wird, und dem [MASTER]-Kanal ein.

4 Drehen Sie den [HEADPHONES LEVEL]-Regler.

Stellen Sie hier die Lautstärke von Audiosignalen für die Kopfhörer ein.

Einstellen der Faderkurve

Betätigen Sie den [CROSS F.CURVE (THRU, 7)]-Wahlschalter.

— [THRU]: Stellen Sie diese Option ein, wenn der Crossfader nicht verwendet wird.
— [7]. Die Kurve steigt langsam an.
— Die Kurve steigt steil an. (Wenn der Crossfader aus der Stellung ganz links oder rechts bewegt wird, wechselt der ausgegebene Sound sofort zur gegenüberliegenden Seite.)

Verwendung der Fader-Reverse-Funktion

Schalten Sie den [CROSS F.REVERSE]-Schalter ein.

Beim Einschalten des [CROSS F.REVERSE]-Schalters wird die Bedienrichtung des Crossfaders umgekehrt.

Verwendung von AUX

1 Stellen Sie den Eingangswahlschalter für AUX ein.

— [☐]: Audiosignale von einem am [USB]-Anschluss angeschlossenen Computer sind ausgewählt.
— [LINE]: Audiosignale von einem an der [LINE]-Eingangsbuchse angeschlossenen Gerät sind ausgewählt.

2 Drehen Sie den [AUX TRIM]-Regler.

Stellen Sie den Pegel des Audiosignals ein, das für den AUX-Kanal angelegt wird.

Verwendung eines Mikrofons

1 Schließen Sie am [MIC]-Eingangsanschluss ein Mikrofon an.

2 Drehen Sie den [MIC LEVEL]-Regler.

Stellen Sie die Lautstärke vom [MIC] ein.

- Wenn der Regler ganz nach rechts gedreht wird, wird der ausgegebene Sound zu laut sein.

3 Drehen Sie den [MIC TONE]-Regler, um die Klangqualität einzustellen.

— Wenn Sie den Regler in die [LOW]-Stellung drehen, wird die Höhenfrequenz abgeschwächt.
0 bis -12 dB (10 kHz)
— Wenn Sie den Regler in die [HI]-Stellung drehen, wird die Bassfrequenz abgeschwächt.
0 bis -12 dB (100 Hz)

Zusätzliche Informationen

Störungssuche

- Wenn Sie den Eindruck haben, dass eine Störung dieses Geräts vorliegt, überprüfen Sie bitte die folgenden Punkte und unter [FAQ] für das [DJM-250MK2] auf der Pioneer DJ-Website.

Prüfen Sie auch die angeschlossenen Geräte. Wenn das Problem nicht behoben werden kann, bitten Sie Ihr nächstgelegenes autorisiertes Pioneer-Kundendienstzentrum oder Ihren Händler, Reparaturarbeiten durchzuführen.

- Es kann sein, dass diese Einheit aufgrund von statischer Elektrizität oder anderen externen Einflüssen nicht korrekt arbeitet. In solchen Fällen kann der Betrieb durch Abziehen und erneutes Einstecken des Netzkabels wiederhergestellt werden.

Problem Prüfen Abhilfe
Es wird kein Ton ausgegeben oder die Lautstärke ist zu niedrig.	Ist der Eingangswahlschalter richtig eingestellt?	Stellen Sie den Eingangswahlschalter auf die Eingangsquelle für den Kanal.(Seite 10)
	Sind die Verbindungskabel richtig angeschlossen?	Schließen Sie die Verbindungskabel richtig an. (Seite 8)
	Sind Buchsen und Stecker verschmutzt?	Reinigen Sie Buchsen und Stecker vor dem Herstellen von Verbindungen.
	Ist [MASTER OUT ATT.] auf [-6 dB] usw. gestellt?	Stellen Sie [MASTER OUT ATT.] unter [UTILITY] ein.*
Der Ton ist verzerrt.	Ist der Soundoegelausgang vom [MASTER]-Kanal richtig eingestellt?	Stellen Sie den [MASTER LEVEL]-Regler so ein, dass die Masterpegel-Anzeige bei etwa [0 dB] beim Spitzenpegel aufleuchtet. (Seite 10)
		Stellen Sie [MASTER OUT ATT.] unter [UTILITY] auf [-6 dB] oder [-12 dB] ein.*
	Ist der Pegel der Audioeingabe zu jedem Kanal richtig eingestellt?	Stellen Sie den [TRIM]-Roger so ein, dass die Kanalpegel-Anzeige bei etwa [0 dB] beim Spitzenpegel aufleuchtet.
Der Crossfader funktioniert nicht. Ist der [CROSS F. CURVE]-Wahlschalter richtig eingestellt?		Wenn [THRU] ausgewählt ist, funktioniert der Crossfader nicht. Stellen Sie den [CROSS F. CURVE]-Wahlschalter richtig ein. (Seite 10)
Sound wird verzerrt, wenn ein Plattenspieler an die [PHONO]-Buchsen dieses Geräts angeschlossen ist.Oder die Beleuchtung der Kanalpegel-Anzeige ändert sich nicht, auch wenn der [TRIM]-Regler gedreht wird.	Haben Sie einen Plattenspieler mit eingebautem Phono-Entzerrer angeschlossen?	Schließen Sie den Plattenspielers mit eingebautem Phono-Entzerrer an die [LINE]-Eingangsbuchsen an. (Seite 8)
		Wenn der Plattenspieler mit eingebautem Phono-Entzerrer einen PHONO/LINE-Wahlschalter hat, stellen Sie diesen auf PHONO.
	Ist eine Audioschnittstelle für Computer zwischen den Plattenspieler und dieses Gerät geschaltet?	Wenn die Ausgabe von der Audioschnittstelle für Computers auf Line-Pegel ist, schließen Sie diese an die [LINE]-Eingangsbuchsen an. (Seite 8)
		Wenn der Plattenspieler einen PHONO/LINE-Wahlschalter hat, stellen Sie diesen auf PHONO.

* Für Einzelheiten zum Ändern der Einstellungen unter [UTILITY] siehe „Ändern der Einstellungen“ in der Bedienungsanleitung.

Ändern der Einstellungen

- Für Einzelheiten zum Ändern der Einstellungen dieses Geräts siehe „Ändern der Einstellungen“ in der Bedienungsanleitung.

Über Markenzeichen und eingetragene Markenzeichen

- Pioneer DJ ist eine Marke von PIONEER CORPORATION und wird unter Lizenz verwendet. rekordbox ist eine Marke oder eingetragene Marke der Pioneer DJ Corporation. Die hier erwähnten Produkt- oder Firmennamen sind Marken oder eingetragene Marken der jeweiligen Eigentümer.

Hinweise zu Urheberrechten

rekordbox schränkt die Wiedergabe und Vervielfältigung urheberrechtlich geschützter Inhalte ein.

• Wenn codierte Daten usw. zum Schutz des Urheberrechts in die Musikinhalte eingebettet sind, kann das Programm möglicherweise nicht normal betrieben werden.
• Wenn rekordbox erkennt, dass codierte Daten usw. zum Schutz des Urheberrechts in die Musikinhalte eingebettet sind, kann die Verarbeitung (Wiedergabe, Auslesung usw.) anhalten.
  Aufnahmen, die Sie vornehmen, sind für Ihren persönlichen Genuss gedacht und dürfen nach dem Urheberrecht nicht ohne Zustimmung des Urheberrechtsinhabers anderweitig verwendet werden.
• Von CDs usw. aufgenommene Musik ist durch die Urheberrechtsgesetze der jeweiligen Länder und durch internationale Verträge geschützt. Derjenige, der die Musik aufgenommen hat, trägt die volle Verantwortung dafür, dass sie rechtmäßig genutzt wird.
• Beim Umgang mit Musik, die aus dem Internet heruntergeladen wurde usw., liegt es in der vollen Verantwortung der Person, die den Musik-Download ausgeführt hat, sicherzustellen, dass die aufgenommenen Inhalte entsprechend den Vorschriften auf der Download-Site verwendet werden.

Technische Daten

Netzteil

Leistung......100 V bis 240 V Wechselspannung, 50 Hz/60 Hz

Nennstrom 0,6 A

Nennausgangsleistung 12 V Gleichstrom, 2 A

Leistungsaufnahme (Standby)....0,5 W

Allgemein – Hauptgerät

Leistungsaufnahme....12 V Gleichstrom, 600 mA

Gewicht des Hauptgeräts....3,0 kg

Max. Abmessungen .....230 mm (Breite) × 107,9 mm (Höhe) × 319,5 mm (Tiefe)

Betriebstemperatur ....+5 °C bis +35 °C

Betriebsluftfeuchtigkeit.... 5 % bis 85 % (keine Kondensation)

Audio-Sektion

Abtastrate 48 kHz

MASTER D/A-Wandler....24 Bit

Andere A/D- und D/A-Wandler 24 Bit

Frequenzeigenschaften LINE 20 Hz bis 20 kHz

Signalrauschabstand (Nennausgang) PHONO....80 dB

LINE 94 dB

MIC 77 dB

AUX 90 dB

Gesamtklirrfaktor (LINE — MASTER1) 0,005 %

Standard-Eingangspegel / Eingangsimpedanz

PHONO....-52 dBu/47 kΩ

LINE -12 dBu/47 kΩ

MIC -52 dBu/8.5 kΩ

AUX -12 dBu/47 kΩ

Standard-Ausgangspegel / Lastimpedanz / Ausgangsimpedanz

MASTER1....+6 dBu/10 kΩ/1 kΩ oder niedriger

MASTER2....+2 dBu/10 kΩ/390 Ω oder niedriger

PHONES ....+8,0 dBu/32 Ω/2 Ω oder niedriger

Nenn-Ausgangspegel / Lastimpedanz MASTER1....+25 dBu/10 kΩ

MASTER2....+21 dBu/10 kΩ

Übersprechen (LINE) 90 dB

Kanal-Equalizer-Eigenschaften HI ....-∞ dB bis +6 dB (20 kHz)

MID....-∞ dB bis +6 dB (1 kHz)

LOW -∞ dB bis +6 dB (20 Hz)

Mikrofon-Equalizer-Eigenschaften LOW 0 dB bis -12 dB (10 kHz)

HI 0 dB bis-12 dB (100 Hz)

Eingangs- / Ausgangsbuchsen

PHONO Eingangsbuchse Cinch-Buchsen....2 Sätze

LINE Eingangsbuchse Cinch-Buchsen....2 Sätze

MIC Eingangsbuchse 1/4" TS-Klinkenstecker ....1 Satz

AUX Eingangsbuchse Cinch-Buchsen....1 Satz

MASTER Ausgangsbuchse XLR-Anschluss....1 Satz Cinch-Buchsen....1 Satz

PHONES Ausgangsbuchse 1/4" Stereo-Klinkenstecker....1 Satz 3,5 mm Stereo-Miniklinkenstecker....1 Satz

USB-Buchse B-Typ....1 Satz

• Änderungen der technischen Daten und das Design dieses Geräts ohne vorherige Ankündigung bleiben vorbehalten.
  • © 2017 Pioneer DJ Corporation. Alle Rechte vorbehalten.

Waarschuwingen betreffende auteursrechten
