BEDIENUNGSANLEITUNG LM10x SAMSON

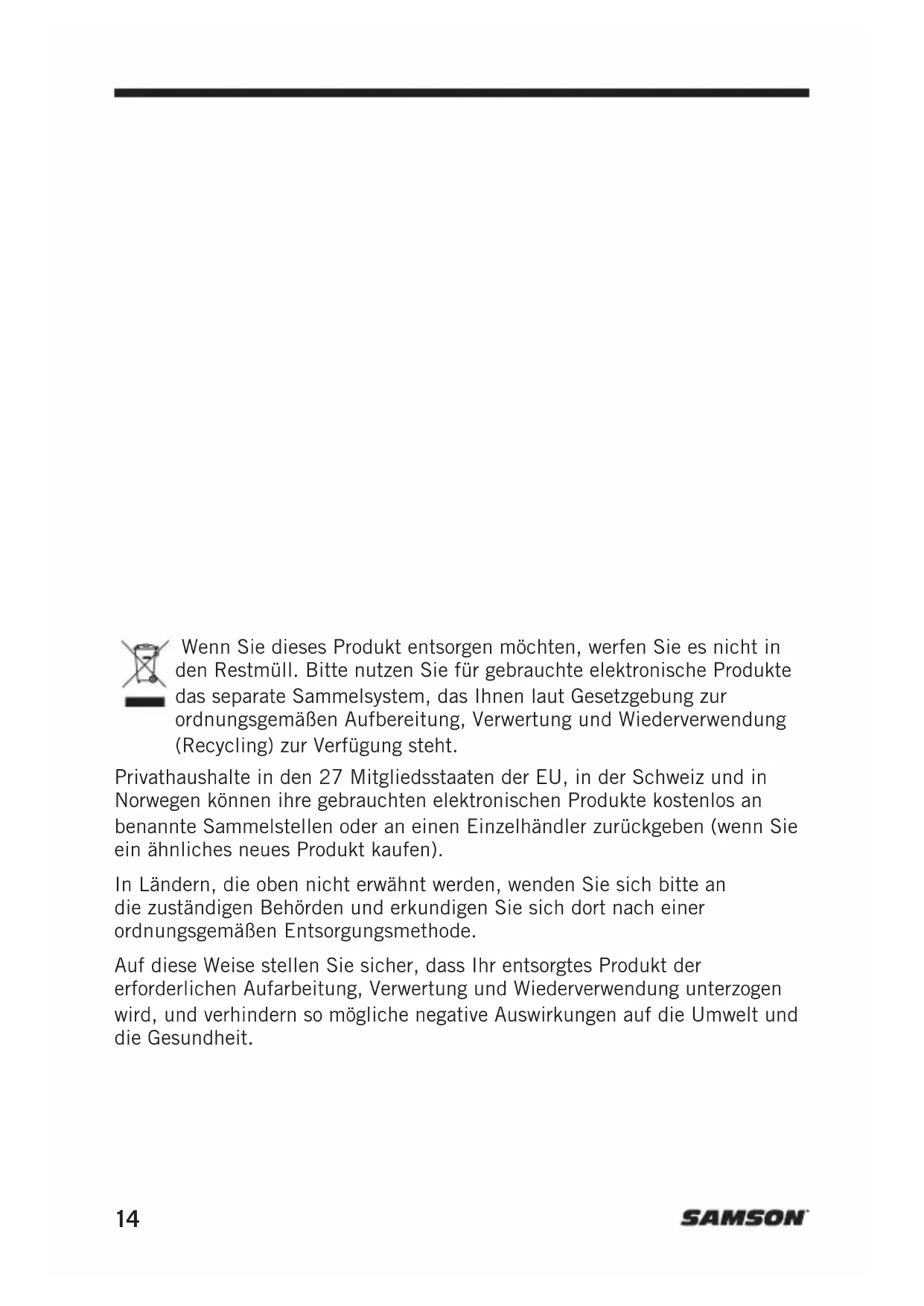

LM7x LM10x14 Wenn Sie dieses Produkt entsorgen möchten, werfen Sie es nicht in den Restmüll. Bitte nutzen Sie für gebrauchte elektronische Produkte das separate Sammelsystem, das Ihnen laut Gesetzgebung zur ordnungsgemäßen Aufbereitung, Verwertung und Wiederverwendung (Recycling) zur Verfügung steht. Privathaushalte in den 27 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenlos an benannte Sammelstellen oder an einen Einzelhändler zurückgeben (wenn Sie ein ähnliches neues Produkt kaufen). In Ländern, die oben nicht erwähnt werden, wenden Sie sich bitte an die zuständigen Behörden und erkundigen Sie sich dort nach einer ordnungsgemäßen Entsorgungsmethode. Auf diese Weise stellen Sie sicher, dass Ihr entsorgtes Produkt der erforderlichen Aufarbeitung, Verwertung und Wiederverwendung unterzogen wird, und verhindern so mögliche negative Auswirkungen auf die Umwelt und die Gesundheit.15 LM7x/LM10x- Lavalier-Mikrofon ENFRDEESIT Einführung Vielen Dank, dass Sie sich für das hochwertige LMx-Lavalier-Mikrofon von Samson entschieden haben. Durch seine hervorragende Tonqualität eignet sich das LMx-Lavalier-Mikrofon perfekt für Vorträge, Rundfunk, Theateraufführungen und Gottesdienste. Das LM7x besteht aus einer 6,84mm großen Mikrofonkapsel in einem Gehäuse aus rostfreiem Stahl in Marine-Qualität. Durch sein unidirektionales Aufnahmemuster erfasst es mehr Schall vor dem Mikrofon. Das sorgt für eine bessere Trennung und Isolierung und somit für mehr Kontrolle und größere Rückkopplungssicherheit. Zudem werden weniger Umgebungsgeräusche aufgenommen. Das LM10x ist ein flaches Mikrofon mit einer 3mm großen Kapsel mit omnidirektionalem Aufnahmemuster. Der außeraxiale Frequenzgang des Mikrofons ist linear. Dadurch ist die Wiedergabe klar und deutlich, unabhängig von der Position der Kapsel in Bezug zur Schallquelle. Das LMx eignet sich besonders gut für den Einsatz mit drahtlosen Systemen von Samson. Mit den vier mitgelieferten Adaptern kann das Mikrofon auch mit den kabellosen Bodypack-Systemen der meisten anderen Hersteller kombiniert werden. Das Set enthält auch vier Windschütze und eine Tragetasche. Hergestellt mit äußerster Sorgfalt und aus hochwertigsten Komponenten, bieten die Lavalier-Mikrofone der LMx-Reihe einen außergewöhnlich klaren, deutlichen Klang und zuverlässige Leistung. Wenn Sie Fragen oder Anmerkungen zum LMx-Lavalier-Mikrofon oder anderen Produkten von Samson haben, kontaktieren Sie uns unter [e-mail].16 Positionierung des LM10x

• Befestigen Sie das Mikrofon mit dem mitgelieferten Mikrofonclip am Hemd oder an der Jacke des Sprechers, etwa 20–25cm unter dem Kinn. Das Mikrofon sollte in Richtung Mund zeigen.

• Eine kleine Schlaufe im Mikrofonkabel reduziert Kabelgeräusche, die entstehen, wenn sich der Sprecher bewegt.

• Die mitgelieferten Windschütze reduzieren Atem- und Windgeräusche, wenn das Gerät im Freien verwendet wird.

• Das Mikrofon kann zum Verstecken auch hinter einem Knopf oder im Haaransatz des Sprechers platziert und sogar an einer Brille befestigt werden. Auch das Tragen unter der Kleidung ist möglich, dies führt allerdings zu einer Verschlechterung der Hochfrequenzleistung.

• Prüfen Sie die Tonqualität, während der Sprecher ins Mikrofon spricht, und positionieren Sie das Mikrofon so, dass ein ausgeglichener Klang entsteht.17 LM7x/LM10x- Lavalier-Mikrofon ENFRDEESIT Verwendung der abnehmbaren Adapterkabel Im Lieferumfang der LM7x- und LM10x-Lavalier-Mikrofone sind vier Kabel mit Adaptern für die gängigsten drahtlosen Bodypack-Sender enthalten. Klinkenstecker 3,5mm Kompatibel mit drahtlosen Systemen von Sennheiser

4-Pin Kompatibel mit drahtlosen Systemen von Audio-Technica

TA3F Kompatibel mit den Samson-Produktserien AirLine ATX und Concert sowie den meisten drahtlosen Systemen von AKG

TA4F Kompatibel mit den meisten drahtlosen Systemen von Shure

Wählen Sie das Kabel mit dem Adapter für Ihr drahtloses System aus. Führen Sie das Kabel zum Gewindeanschluss des LM10x-Mikrofonkabels und schrauben Sie es dann an das Headset. Das Kabel sollte nicht zu fest verschraubt sein.18 Spezifikationen LM7x Mikrofonelement Back-Elektret-Kondensator Kapselabmessung 6,59mm Richtcharakteristik Unidirektional Frequenzgang 50Hz – 16kHz Empfindlichkeit -37dB 1 V/Pa ±3dB bei 1kHz Ausgangsimpedanz 2,2kΩ ±30% Maximaler Schalldruckpegel 130dB Betriebsspannung 1,5 – 12VDC Kabel: 4x ø1,4mm x 1,2m Adapter 1/8” (3,5-mm-Klinkenstecker), Hirose

TA4F Zubehör 1x „Katzenfell“-Windschutz, 4x Standard- Windschutz, Mikrofonclip, Tragetasche Produktgewicht 2g LM10x Mikrofonelement Back-Elektret-Kondensator Richtcharakteristik Kugel (omnidirektional) Frequenzbereich 20 Hz – 20 kHz Empfindlichkeit -45dBV/Pa bei 1kHz ±3dB Ausgangsimpedanz 2kΩ ±30% Maximaler Schalldruck 130dB Eigenrauschen 30dB(A) Dynamikbereich 100dB Betriebsspannung 1,5 – 12VDC Kabel: 4x ø1,4mm x 1,2m Adapter 1/8” (3,5-mm-Klinkenstecker), Hirose

TA4F Zubehör 4x Standard-Windschutz, Mikrofonclip, Tragetasche Produktgewicht 4,2 g Bei Samson verbessern wir unsere Produkte ständig, daher können sich Spezifikationen und Bilder ohne Vorankündigung ändern.19 LM7x/LM10x- Lavalier-Mikrofon ENFRDEESIT Spezifikationen
