MANUAL DE USUARIO LM10x SAMSON

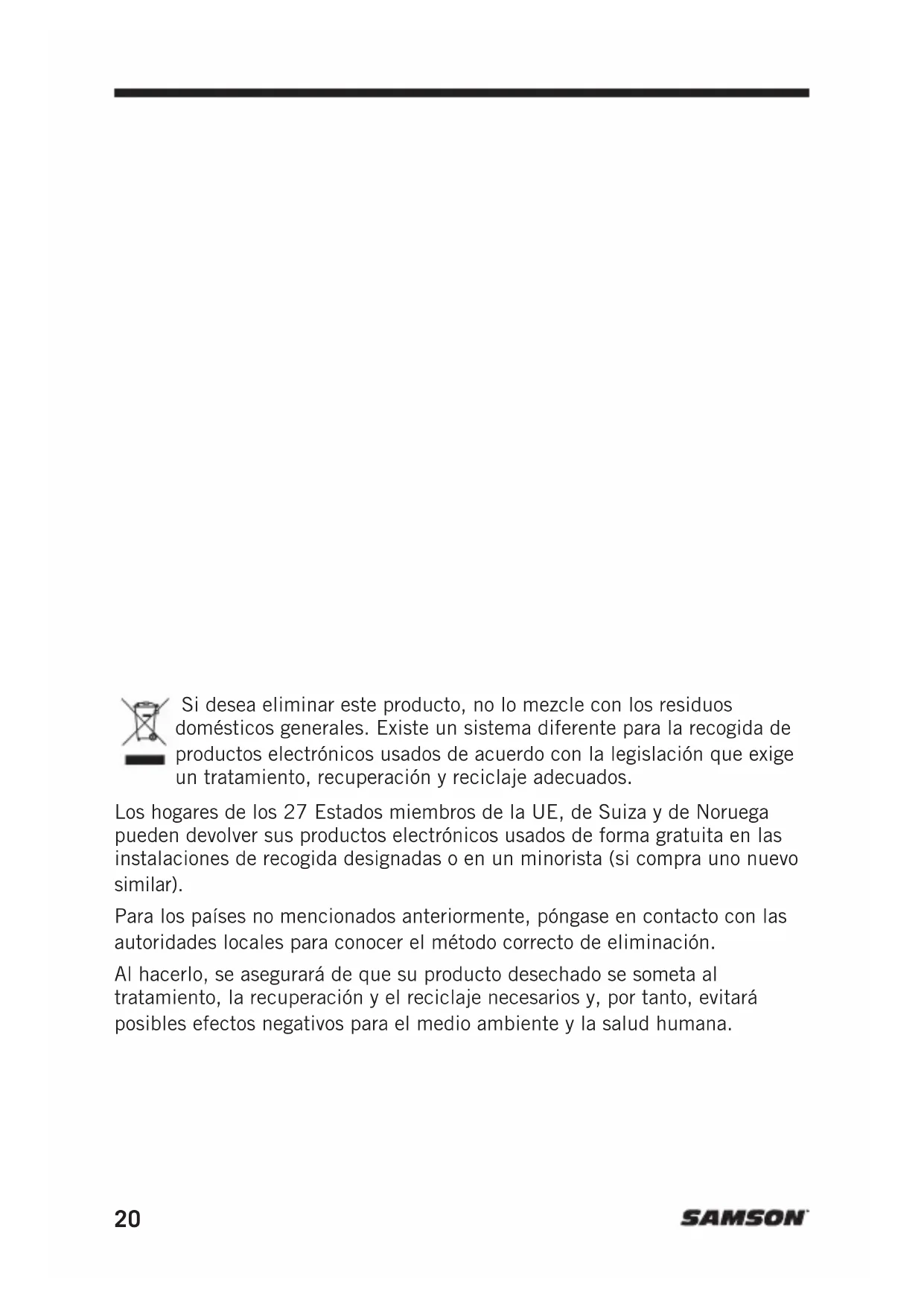

LM7x LM10x20 Si desea eliminar este producto, no lo mezcle con los residuos domésticos generales. Existe un sistema diferente para la recogida de productos electrónicos usados de acuerdo con la legislación que exige un tratamiento, recuperación y reciclaje adecuados. Los hogares de los 27 Estados miembros de la UE, de Suiza y de Noruega pueden devolver sus productos electrónicos usados de forma gratuita en las instalaciones de recogida designadas o en un minorista (si compra uno nuevo similar). Para los países no mencionados anteriormente, póngase en contacto con las autoridades locales para conocer el método correcto de eliminación. Al hacerlo, se asegurará de que su producto desechado se someta al tratamiento, la recuperación y el reciclaje necesarios y, por tanto, evitará posibles efectos negativos para el medio ambiente y la salud humana.21 Micrófonos de solapa LM7x/LM10x ENFRDEESIT Introducción Gracias por comprar el micrófono de solapa Samson LMx. Con una calidad de audio excepcional, los micrófonos de solapa LMx son perfectos para presentaciones, emisiones, teatro y aplicaciones de culto. El LM7x cuenta con una cápsula de 6,84mm en una carcasa de acero inoxidable de calidad marina. Tiene un patrón de captación unidireccional, que capta más sonido delante del micrófono, lo que crea una mejor separación y aislamiento que se traduce en más ganancia antes de la retroalimentación y menos captación de los sonidos ambientales de la sala. El LM10x es un micrófono de perfil bajo con una cápsula de 3mm con patrón de captación omnidireccional. La respuesta de frecuencia fuera del eje del micrófono es lineal, lo que da como resultado una reproducción clara y articulada independientemente de la posición de la cápsula con respecto a la fuente de sonido. Los micrófonos de solapa LMx son especialmente adecuados para su uso con los sistemas inalámbricos de Samson y, gracias a los cuatro adaptadores incluidos, pueden utilizarse con la mayoría de los sistemas inalámbricos de cuerpo de otros fabricantes. El kit también incluye cuatro paravientos y una maleta de transporte. Fabricados con extremo cuidado y con componentes de la más alta calidad, los micrófonos de solapa LMx ofrecen un sonido excepcionalmente claro y articulado con un rendimiento fiable. Si tiene alguna pregunta o comentario sobre el micrófono de solapa LMx o cualquier otro producto de Samson, no dude en ponerse en contacto con nosotros en [e-mail].22 Colocación del LM10x

• Fije el micrófono a la camisa o a la chaqueta del intérprete, con la pinza de micrófono incluida, aproximadamente a 20-25cm (8"-10") por debajo de su barbilla con el micrófono orientado hacia su boca.

• Utilizar un pequeño bucle en el cable del micrófono ayudará a reducir el ruido del cable cuando el intérprete se mueva.

• Utilice uno de los paravientos incluidos para reducir el ruido de la respiración o del viento, cuando lo utilice al aire libre.

• Para ocultar aún más el micrófono, se puede colocar detrás de la ropa, pero esto afectará al rendimiento de las altas frecuencias del micrófono, detrás de un botón, en la línea del cabello del intérprete o incluso pegado a unas gafas.

• Con el intérprete hablando por el micrófono, escuche la calidad del audio y ajuste la posición del micrófono hasta conseguir un sonido equilibrado.23 Micrófonos de solapa LM7x/LM10x ENFRDEESIT Uso de los conectores desmontables Los micrófonos de solapa LM7x y LM10x incluyen cuatro cables con adaptadores para algunos de los transmisores de cuerpo de micrófono inalámbricos más populares. Conector de 3,5mm Funciona con los sistemas inalámbricos Sennheiser

Funciona con sistemas inalámbricos Audio-Technica

TA3F Funciona con la serie ATX de Samson AirLine, la serie Concert y la mayoría de los sistemas inalámbricos AKG

TA4F Funciona con la mayoría de los sistemas inalámbricos Shure

Elija el cable y el conector adecuados que funcionen con su sistema inalámbrico. Alinee el cable con el terminal roscado del cable del micrófono LM10x y enrosque el cable en el auricular. No apriete demasiado el cable.24 Especificaciones LM7x Elemento de micrófono Condensador de electreto trasero Dimensión de la cápsula 6,59mm Patrón polar Unidireccional Respuesta en frecuencia 50Hz-16kHz Sensibilidad -37dB 1V/Pa ±3dB a 1kHz Impedancia de salida 2,2kΩ ±30% Máx. SPL 130dB Tensión de funcionamiento 1,5-12VCC Cables 4x ø1,4mm*1,2m Adaptadores 1/8" (3,5mm), Hirose

TA4F Accesorios 1 paravientos de "piel de gato", 4 paravientos estándar, pinza de micrófono, funda de transporte Peso del producto 0,07oz/2g LM10x Elemento Condensador de electreto trasero Patrón polar Omnidireccional Respuesta en frecuencia 20Hz-20KHz Sensibilidad -45dBV/Pa a 1kHz ±3dB Impedancia de salida 2kΩ ±30% SPL máximo 130dB Ruido propio 30dB(A) Rango dinámico 100dB Tensión de funcionamiento 1,5-12VCC Cables 4x ø1,4mm*1,2m Adaptadores 1/8" (3,5mm), Hirose

TA4F Accesorios 4 paravientos estándar, pinza de micrófono, maletín de transporte Peso del producto 0,15oz/4,2g En Samson, mejoramos continuamente nuestros productos, por lo que las especificaciones e imágenes están sujetas a cambios sin previo aviso.25 Micrófonos de solapa LM7x/LM10x ENFRDEESIT Especificaciones

Frecuencia en Hz 1000 2000 5000 10000 20000 Hz

Patrón polar Patrón polar Respuesta en frecuencia Respuesta en frecuencia

Frecuencia en Hz 1000 2000 5000 10000 20000 Hz
