MANUALE UTENTE LM10x SAMSON

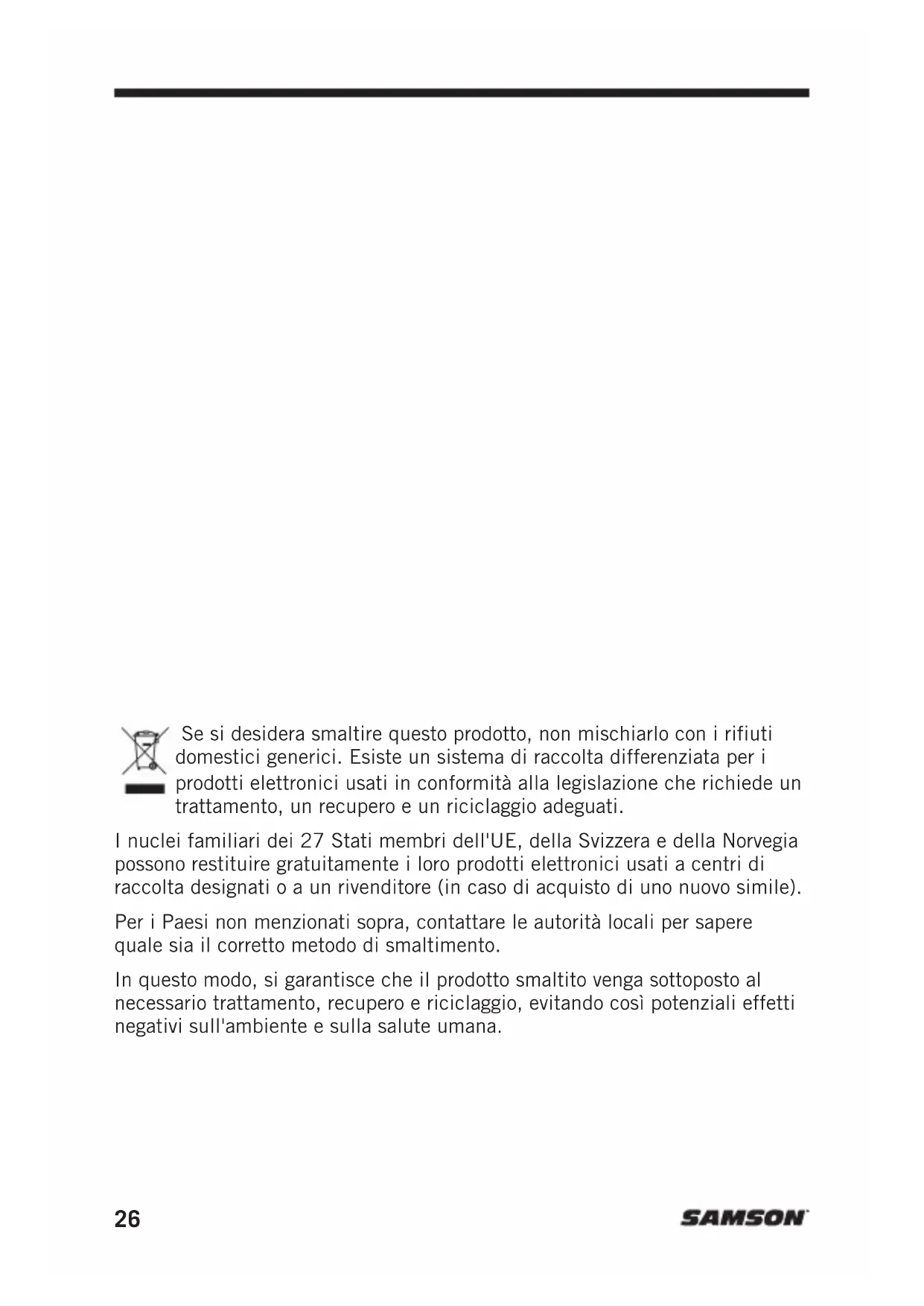

LM7x LM10x26 Se si desidera smaltire questo prodotto, non mischiarlo con i rifiuti domestici generici. Esiste un sistema di raccolta differenziata per i prodotti elettronici usati in conformità alla legislazione che richiede un trattamento, un recupero e un riciclaggio adeguati. I nuclei familiari dei 27 Stati membri dell'UE, della Svizzera e della Norvegia possono restituire gratuitamente i loro prodotti elettronici usati a centri di raccolta designati o a un rivenditore (in caso di acquisto di uno nuovo simile). Per i Paesi non menzionati sopra, contattare le autorità locali per sapere quale sia il corretto metodo di smaltimento. In questo modo, si garantisce che il prodotto smaltito venga sottoposto al necessario trattamento, recupero e riciclaggio, evitando così potenziali effetti negativi sull'ambiente e sulla salute umana.27 Microfoni lavalier LM7x/LM10x ENFRDEESIT Introduzione Grazie per aver acquistato il microfono lavalier Samson LMx. Grazie a una qualità audio eccezionale, i microfoni lavalier LMx sono perfetti per presentazioni, trasmissioni, teatri e case di culto. L’LM7x presenta una capsula da 6,84 mm in un alloggiamento in acciaio inossidabile di tipo marino. Ha un modello di pickup unidirezionale, che acquisisce più suono davanti al microfono, creando una migliore separazione e isolamento che si traduce in un maggiore guadagno prima di ricevere il feedback e una minore acquisizione dei suoni ambientali della stanza. Il LM10x è un microfono a basso profilo con capsula da 3 mm e modello di pickup omnidirezionale. La risposta di frequenza fuori asse del microfono è lineare, ill che garantisce una riproduzione chiara e articolata indipendentemente dalla posizione della capsula rispetto alla sorgente sonora. I microfoni lavalier LMx sono particolarmente adatti per l'uso con i sistemi wireless Samson e, con quattro adattatori inclusi, i microfoni possono essere utilizzati con la maggior parte dei sistemi bodypack wireless di qualsiasi altro produttore. Il kit include anche quattro schermi antivento e una custodia protettiva. Realizzati con estrema cura e componenti di altissima qualità, i microfoni lavalier LMx offrono un suono eccezionalmente chiaro e articolato con prestazioni affidabili. In caso di dubbi o commenti sul microfono lavalier LMx o su qualsiasi altro prodotto Samson, contattarci all'indirizzo support@ samsontech.com.28 Posizionamento dell’LM10x

• Collegare il microfono alla maglietta o alla giacca dell’utente, utilizzando la clip per microfono inclusa, a circa 20-25 cm sotto il mento con il microfono rivolto verso la bocca.

• L’utilizzo di un piccolo anello nel cavo del microfono aiuterà a ridurre il rumore del cavo quando l’utente si muove.

• Utilizzare uno degli schermi antivento inclusi per ridurre il rumore del respiro o del vento, quando si utilizza il microfono all'aperto.

• Per nascondere ulteriormente il microfono, è possibile posizionarlo dietro gli indumenti, sebbene ciò influirà sulle prestazioni ad alta frequenza del microfono, dietro un pulsante, nell'attaccatura dei capelli o anche attaccandolo a un paio di occhiali.

• Mentre si parla nel microfono, ascoltare la qualità dell'audio e regolare il posizionamento del microfono fino a raggiungere un suono equilibrato.29 Microfoni lavalier LM7x/LM10x ENFRDEESIT Utilizzo dei connettori removibili I microfoni lavalier LM7x e LM10x includono quattro cavi con adattatori per alcuni dei più diffusi trasmettitori bodypack per microfoni wireless. Connettore da 3,5 mm Compatibile con i sistemi wireless Sennheiser

Connettore Switchcraft

Connettore Switchcraft

TA4F Compatibile con gran parte dei sistemi wireless Shure

Scegliere il cavo e il connettore compatibili con il proprio sistema wireless. Allineare il cavo al terminale filettato sul retro del cavo del microfono LM10x e avvitare il cavo alle cuffie. Non stringere eccessivamente il cavo.30 Specifiche LM7x Elemento microfono Condensatore a elettrete posteriore Dimensione capsula 6,59 mm Diagramma polare Unidirezionale Risposta di frequenza 50 Hz-16 kHz Sensibilità -37 dB 1 V/Pa ±3 dB a 1 kHz Impedenza uscita 2,2 kΩ ±30% SPL massimo 130 dB Tensione di funzionamento 1,5–12 V CC Cavi 4x ø1,4 mm*1,2 m Adattatori 1/8” (3,5 mm), Hirose

TA4F Accessori 1x schermo antivento “cat fur”, 4x schermi antivento standard, clip per microfono, custodia protettiva Peso prodotto 0,07 oz / 2 g LM10x Elemento Condensatore a elettrete posteriore Diagramma polare Omnidirezionale Risposta di frequenza 20 Hz–20 KHz Sensibilità -45 dBV/Pa @1 kHz ±3 dB Impedenza uscita 2 kΩ ±30% SPL massimo 130 dB Rumore di fondo 30 dB(A) Gamma dinamica 100 dB Tensione di funzionamento 1,5–12 V CC Cavi 4x ø1,4 mm x 1,2 m Adattatori 1/8” (3,5 mm), Hirose

TA4F Accessori 4x schermi antivento standard, clip per microfono, custodia protettiva Peso prodotto 0,15 oz / 4,2 g Samson migliora continuamente i propri prodotti, pertanto le specifiche e le immagini sono soggette a modifiche senza preavviso.31 Microfoni lavalier LM7x/LM10x ENFRDEESIT Specifiche

Diagramma polare Diagramma polare Risposta di frequenza Risposta di frequenza
