Produkttyp	CO₂-Monitor
Marke	TFA
Modell	AirCO2ntrol Coach 31.5009.02
Kategorie	Multimeter (CO₂-Monitor)
Abmessungen	105 x 32 x 55 mm
Gewicht	86 g (nur Gerät)
Stromversorgung	DC 5V, ≥300 mA über micro-USB-Anschluss (USB-Kabel enthalten)
CO₂-Messbereich	0 ... 9999 ppm
CO₂-Genauigkeit	± 7 % oder ± 100 ppm (0–3000 ppm), ±10 % (>3000 ppm)
CO₂-Messmethode	NDIR (nichtdispersive Infrarottechnologie)
Temperaturbereich	0 °C bis 50 °C
Feuchtigkeitsbereich	1 % bis 95 % rF
Hauptfunktionen	CO₂-Überwachung, 24-Stunden-Verlaufsanzeige, mehrfarbige Beleuchtung (Auto, Alarm, fest, aus), Uhrzeit, Temperatur, Feuchtigkeit
Bildschirmbeleuchtung	Mehrfarbig (grün, gelb, rot) mit 4 einstellbaren Modi
CO₂-Verlauf	Grafische Anzeige der Durchschnittswerte über 24 Stunden (0h, -3h, -6h, -12h, -18h, -24h)
Einstellungen	Alarmschwelle, Bildschirmfarbe, Eco-Modus, Uhrzeit
Aufwärmzeit	Ca. 10 Sekunden
CO₂-Aktualisierungsintervall	10 Sekunden
Wartung und Reinigung	Weiches, feuchtes Tuch, keine Lösungsmittel, vor Feuchtigkeit schützen
Sicherheit	Nur in trockenen Innenräumen verwenden, nicht Wasser aussetzen, nicht öffnen, bei Nichtgebrauch trennen
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; nicht demontieren
Lagertemperatur	-20 °C bis 60 °C
Lieferumfang	CO₂-Monitor, USB-Kabel, Bedienungsanleitung
Allgemeine Informationen	Konform mit EU-Normen (WEEE); Vervielfältigung ohne Zustimmung von TFA verboten

Häufig gestellte Fragen - AirCO2ntrol Coach 31.5009.02 TFA

Wie stelle ich die Uhrzeit am Gerät ein?

Drücken und halten Sie die MODE-Taste, um in den Einstellmodus zu gelangen. Die Uhrzeit blinkt, stellen Sie mit der +-Taste die Stunden ein, drücken Sie dann MODE, um zu den Minuten zu gelangen. Stellen Sie die Minuten mit der +-Taste ein und bestätigen Sie mit MODE. Das Gerät verlässt den Modus automatisch nach 20 Sekunden Inaktivität.

Was bedeuten die Farben des Bildschirms?

Im Auto-Modus ändert sich die Farbe je nach CO₂-Konzentration: grün (<800 ppm, optimale Qualität), gelb (800-1400 ppm, mittlere Qualität), rot (>1400 ppm, schlechte Qualität). Sie können auch einen festen oder Alarm-Modus auswählen.

Wie ändere ich den Beleuchtungsmodus des Bildschirms?

Drücken Sie kurz die MODE-Taste, um durch die Modi zu blättern: Auto, AL (roter Alarm), ON (feste Farbe), OFF (aus). Bestätigen Sie, indem Sie einige Sekunden warten. Im ON-Modus können Sie im Einstellmodus aus 7 vordefinierten Farben wählen.

Wie genau ist der CO₂-Sensor?

Die Genauigkeit beträgt ±7% oder ±100 ppm (der größere Wert) für den Bereich 0-3000 ppm und ±10% über 3000 ppm. Die Messmethode ist NDIR (nichtdispersives Infrarot).

Wie interpretiere ich den angezeigten CO₂-Verlauf?

Das Diagramm zeigt 6 Balken: Der Balken '0 h' entspricht dem aktuellen Wert (alle 10 s aktualisiert), '-3h' dem Durchschnitt der letzten 3 Stunden, '-6h' dem Durchschnitt von 3-6 h, '-12h' von 6-12 h, '-18h' von 12-18 h, '-24h' von 18-24 h. Die Durchschnitte werden alle 10 Minuten neu berechnet.

Was tun, wenn der Bildschirm '9999' anzeigt?

Dies deutet auf einen Systemfehler hin. Trennen Sie das Gerät vom Strom und schließen Sie es nach einigen Sekunden wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an den TFA-Kundendienst.

Funktioniert das Gerät ohne USB-Kabel?

Nein, das Gerät benötigt eine kontinuierliche Stromversorgung über den micro-USB-Anschluss (5V, ≥300 mA). Es hat keinen internen Akku. Schließen Sie es an einen Computer oder ein USB-Netzteil an.

Wie reinige ich das Gerät richtig?

Verwenden Sie ein weiches, feuchtes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Schützen Sie das Gerät vor übermäßiger Feuchtigkeit.

Was tun bei Funktionsstörungen (keine Anzeige)?

Überprüfen Sie, ob das USB-Kabel richtig an eine geeignete Stromquelle angeschlossen ist. Bleibt der Bildschirm schwarz, versuchen Sie ein anderes Kabel oder einen anderen USB-Anschluss. Wenn das Problem weiterhin besteht, setzen Sie das Gerät durch Trennen und Wiedereinschalten des Stroms zurück.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es zu einer zugelassenen Behandlungsanlage für Elektro- und Elektronikabfälle gemäß der WEEE-Richtlinie.

BEDIENUNGSANLEITUNG AirCO2ntrol Coach 31.5009.02 TFA

TFA_NO. 31.5009_Anleit_12_20 17.12.2020 18:22 Uhr Seite 1

Bedienungsanleitung

TFA_No.31.5009_Anleit_12_20 17.12.2020 18:22 Uhr Seite 3

Fig. 3

AIRCO2NTROL COACH - CO2 Monitor

Vilen Dank, dass Slesich fur dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bile die Bedienungsanleitung genau durch.
  So werden Sie mit Ihren neuen Gerät vertlauf, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Stö-runosfall.
• Durch die Bechtung der Bedienungsanleitung vermeidet Sie auch Beschäftigungen des Gerätes und die Gefährhauer ihrer gesetzlichen Mängertechte durch Fehlgebrauch.
• Für Schaden, die aus Nichtbeachtung dieser Bediunungsanleitung verursucht werden, übernahmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
  -Beachten Sie besonderss die Sicherheitshinweise!
  Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lleferumfang

CO2Monitor
USB-Kabel
Bedierungsanleitung

AIRCO2NTROL COACH-CO2 Monitor

3. Einsatzbereich und alle Vorteile Ihrnes neuen Gerätes auf einen Blick

• Zur Überwachung der CO2-Konzentration in Gebäuden, in denen sich Personen aufhalten, z. B. Schulen, Büros, öffentliche Einrichtungen
  Anzeige der aktuelen CO 2-Konzentration und Vergangenheitswerte der letzten 24 Std.
• Multifunktionale Displaybeleuchtung in mehreren Farben
  Mit Anzeige der Uhrzeit, Temperatur und Luftfeuchtigkeit
• Micro-USB-Anschluss (5V) zur Stromversorgung über PC oder Netzeil

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den offen beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigemächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht!

Lebensgefahr durch Stromschlag!

• Schlieben Sie das Gerät über das USB-Kabel nur an eine geeignete USB-Spannungssquelle wie Computer, USB-Netzeil an (DC 5V, ±300mA).

AIRCO2NTROL COACH-CO2 Monitor

Das Gerat und das USB Kabel dürfen nicht mit Wasser oder Feuchtigkeit in Kontaktkommen. Nur fur den Betrieb in trockenen Innenaumen geignet.
- Benutzten Sie das Gerät nicht, wenn Gehäuse oder USB Kabel beschadigt sind.
- Betrieben Sie das Gaort aufbarlich der Reichwöhe von Personen (auch Kindern), die mögliche Gefahren im Umgang mit elektrischen Geräten nicht richtig eingezahlten können.
- Unterberechen Sie die Stromversorgung, wenn eine Störung aufnitt oder das Gerät für längerere Zeit nicht benutzt wird.
- Verlegen Sie das USB Kabel so, dass es nicht mit scharfkantigen oder heifen Gegenständen in Berührung kommt.

Wichtige Hineweise zur Produktssicherheit!

• Setzen Sie das Gerät keinen extremen Temperatures, Vibrationen und Erschütterungen aus.
• Um Beschäftigungen der Elektronik zu vermeiden, entfernen Sie nicht den Schutzdeckel und stecken Sie keine spitzen Gegenstände durch die Lüfungsschütze.

AIRCO2NTROL COACH - CO2 Monitor

EMC/RFI

Schützen Sie das Gerat vor elekromagnetischer Strahlung (z.B. Induktionshezugungen, Mikrowellen) und statlicher Elektrizität. Die Messung kann durch eine elekromagnetische Feldstarke im Hochfrequenzbereich von ca. 3 V pro Meter gestört werden. Die Funktionsfähigkeit ist dadurch nicht dauerhaft beebinträchtigt.

5. Bestandteile

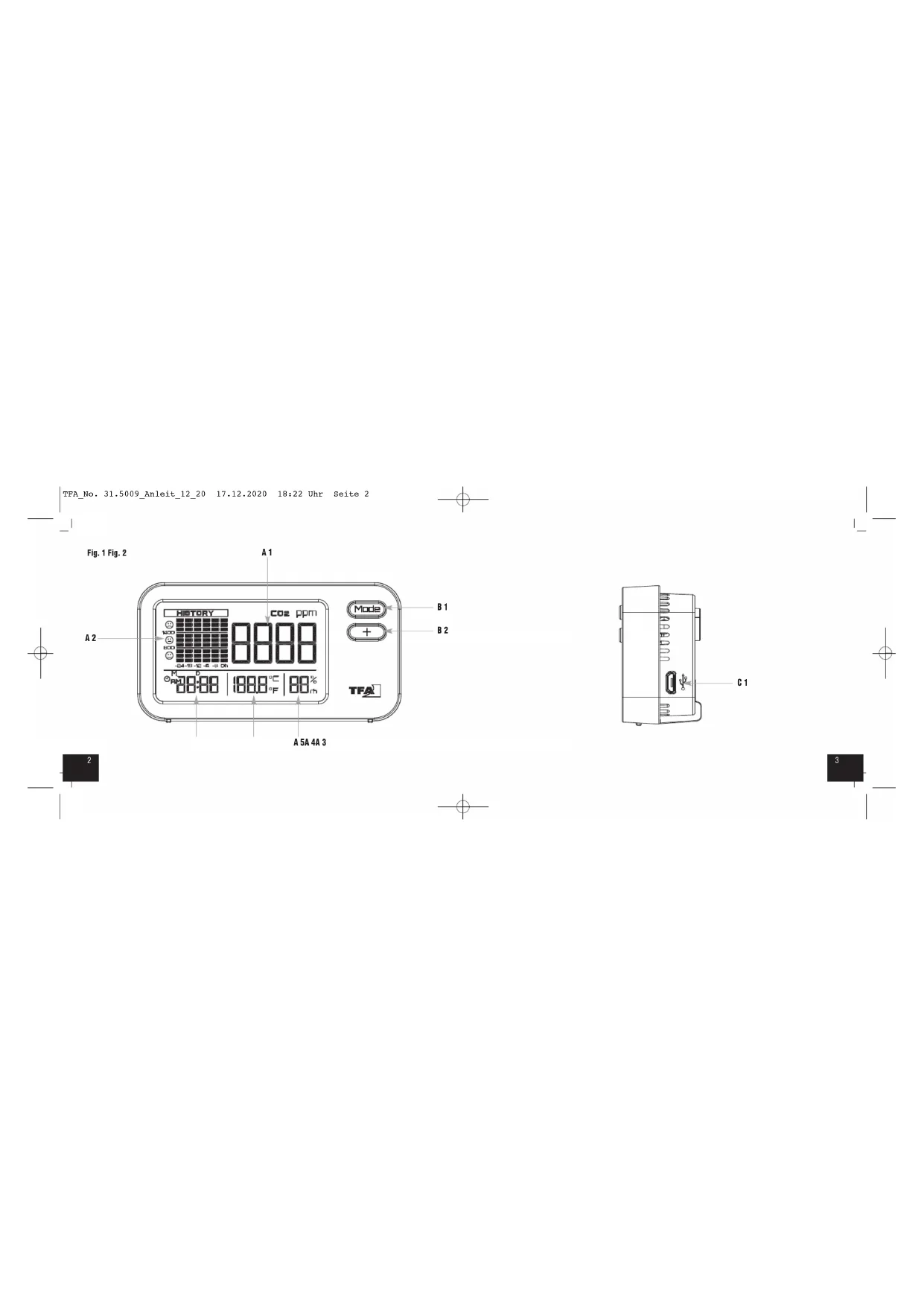

5.1 Display (Fig. 1)
A1:COAnzeige
A 2: CO 2 Vergangenheitswerte der letzten 24 Stunden
A3:Uhrzeit
A 4: Temperatur
A 5: Luftfeuchtigkeit
5.2 Tasten (Fig.1)
B1:MODE Taste
B2:+Taste

AIRCO2NTROL COACH - CO2 Monitor

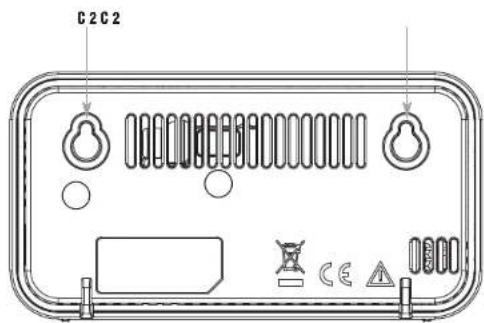

5.3 Gehäuse (Fig. 2+3)

C1: Micro-USB-Anschluss
C2: Aufhängeösen

6. Inbetriebnahme

• Stecken Sie das mitgeteiligte USB-Kabel mit dem Micro-USB-Stocker in die vorgesehene Offnung am Gerät. Schlieben das USB-Kabel an eine geelmete USB-Spannungsüuell.
• Bei erfolgsrechen Anschluss erscheidt im Display kurz „Auto“, dann „---". Die Hintergrundbeuch-tung schaftet sich ein.
  Die Schwarzen Balken verschwinden nacheinander.
  Das Gerat ist jetzt betriebsbereit.
• Auf dem Display erschreiben die aktuelien Messungen von: CO Koncentration, Temperatur, Luftfeuchting.
• Die Uhrzeit muss im Einstellmodus auf die aktuelle Zeit eingestellt werden.

7. Einstellungen

7.1 Auswahld der multifunktionalen Displaybeleuchting
- Das Geräf verfügt über eine multifunktische Displaybeleuchtung in mehreren Farben. Je nach Einstellung dient die Beleuchtsfarbe zur Bewertung und Interpretation der aktuellen CO_2 Messwerte.

AIRCO2NTROL COACH-CO2 Monitor

Wahlen Sie mit der MODE Taste die gewünschte Einstellung aus.
- Um die Eingabe zu bestätigen, warten Sie kurz, bis die Anzeige wieder in den Normalmodus zurückkehrt.
VierverschiedeneEinstellungensthenzurVerfugung:

7.1.1 "Auto" (Voreinstellung)

In this Modus wechseit die Farbe der Displaybeleuchtung automatisch in Abhangigkeit vom aktuel
len CO_2 -Messwert in sanften Übergängen durch die 3 Farbnuancen.
Grun: Optimale Luftqualitat: Die CO 2 Konzentration liegt unter 800 ppm.
Gelb: Mttlre Luftqualitat: Die CO Konzentration liegt zwischen 800 ppm und 1400 ppm.
Rot: Schlechte Luftqualität: Die CO 2 Koncentration liegt über 1400 ppm

7.1.2 AL
In thisem Modus aktiviert sie die rode Playbelechnung als optisches Signal im Alarmfai, wenn der Grenzwert (Voreinstellung +1400ppm ) uberschritten wurde.
Im Einstellmodus konnen Sie den Alarmwert einstellen.

7.1.3 "on"

In thisem Modus konnen Sie die Farbe der Displaybeleuchtung individuell festlegen.
Wahlen Sie im Einstellmodus zwischen 7 Farben.

7.1.4.0FF"

In this Modus ist die Displaybeleuchtung ausgeschaitet.

AIRCO2NTROL COACH-CO2 Monitor

7.2 Einstellmodus

• Halten Sie die MODE Taste für drei Sekunden gedrückt. SEL COL entscheidt und Sie konnen mit der + Taste die Farbe der Displaybeleuchtung für den Modus „on“ einstellen.

1 = WEISS
2=HF1BLAU
3 = DUNKELBLAU
4.VIOLET
5=BOT
6-GEL5
7-GRUN

Bestätigkeiten Sie mit der MODE Taste

AL" erscheint und die Voreinstellung 1400 ppm.
- Stellen Sie mit der + Taste in 100er-Schritten die gewünschte Alarmgrenze (400 bis 3000 ppm) für den
Modus AL"ein.
Bestätigen Sie mit der MODE Taste
- Auf dem Display entscheidt die Uhrzeit. Die Stundenanzeige blinkt.
- Stellen Sie mit der + Taste die Stunden ein.
- Drucken Sie nochmals die MODE Taste und stellen Sie auf gleiche Weise die Minuten ein.

TFA No. 31.5009_Anleit_12_20 17.12.2020 18:22 Uhr Seite 7

AIRCO2NTROL COACH - CO2 Monitor

Bestätigen Sie mit der MODE Taste.
ECO L"erscheint und die Voreinstellung OFF. Ist die Funktion ECO LIGHT aktiviert, schaltet sich von 22:00
bis 06:00 Uhr eine schwachere Beleuchtung an. Dafur muss die aktuelle Uhrzeit eingestellt sein. Mit der +
Taste konnen Sie die Funktion aktivieren (ON) oder deaktivieren (OFF).
- Bestätigen Sie die Eingabe mit der MODE Taste, um in den Normalmodus zurückzukehren.
- Wird 20 Sekunden lang keine Taste betätigt, wird der Einstellmodus automatisch verlassen.

8. Anzelgebereich HISTORY

Die Grafik zeigt die gemessenen CO 2-Werte der letzten 24 Stunden übersichtlich an.
Der Balken auf Position ^ entspricht immor dem aktuellen CO 2-Messwert (Aktualisierung des Bal
kenn erfolgt zusammen mit dem Messwert alle 10 Sekunden. Der Balken, -3^ entspricht the CO2-Durchschnittswert der letzten 3 Stunden.
Der Balken -6" entspricht dem CO 2-Durchschnittswert fur den Zeitaum vor 3-6 Stunden.
Der Balken 一 - 12 ^ 一 entspricht dem CO2-Durchschnittswert fur den Zeitaum vor 6-12 Stunden.
- Der Balken „-18" entspricht dem CO 2-Durchschnittswert für den Zeitraum vor 12 - 18 Stunden.
Der Balken, -24' entspricht dem CO 2-Durchschnittswert fur den Zeitraum vor 18-24 Stunden.
- Die Durchschnittswerte der Balken -3 bis -24 werden alle 10 Minuten neu berechnet undactualisiert.

AIRCO2NTROL COACH-CO2 Monitor

9. Pflege und Wartung

Reinlagen Sie das Gerät mit einem welchen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwend! Vor Feuchigkeit schützen.
Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

10. Fehlerbeseitigung

Problem Fehlerbeseitigung

Keine Anzeige Gerät mit USB-Kabel an eine geeignete Spannungsquelle anschlieben

Unkorrekte Anzeige Gerät neu in Betriebnehmen

Anzeige 9999 Systemfehler

Gerat neu in Betriebnehmen

11. Entsorgung

Diepses Produkte wurde unter Verwendung hochwertiger Materialien und Bestandsätze hergestellt, die recycliert und wirdervendwert werden können.

AIRCO2NTROL COACH-CO2 Monitor

Dieles Gerat ist entsprechend der EU-Richtlinie über die Entsorgung von Elektron- und Elektronik-Aktiagerten (WEEE) gekennzeichelt.

Dieises Produkt durch nicht mit dem Hausmüller entsorgt werden. Der Nutzer ist verpflichtet, das Altergerät zur umweitgerechten Entsorgung bei einer ausgewiesenenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgraten abzugehen.

12. Technische Daten

Spanningsversorgung DC 5V, ≥ 300mA (USB) USB-Kabel

CO2: Messbereich 0 ...9999 ppm

Auflösung 1 ppm

Genauigkeit ± 7% oder ± 100 ppm von 0 ... 3000 ppm (der größere Wert gilt).

±10% bei > 3000 ppm

Aktualisierungssinterval 10 Sekunden

AIRCO2NTROL COACH-CO2 Monitor

Aufwärmzeit ca. 10 Sekunden

Messmethode Dual Beam NDIR (Nicht-Dispersive-Infrarot Technologie)

Temperature

Messbereich O ^ C ...50°C

Auflösung 0.1 °C

Genauigkeit ± 1.0^

Luftfeuchligkeit

Messbereich 1 bis 95% rH

Auflösung 1% rH

Genauigkeit ±3% Punkt erH (von 35 bis 75 % rH)

Betriebstempoatur 0^ 50^

Lagertemperatur -20°C, 60°C

GrBe 105 x 32 x 55 mm

Gewicht 86 g (nur das Gerät)

AIRCO2NTROL COACH-CO2 Monitor

AIRCO2NTROL COACH - CO2 Monitor

These Anleitung oder Auszüge darüber dürn zur mit Zustimmung von TFA Dostmann verfüllcht werden. Die technische Daten entsprehen den Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
Die neuesten technischen Daten und Informationen zu ihrem Produkt finden Sie auf unsereer Homspage unter Eingabe der Article-Nummer in das Sachfeld.

www.tfa-dostmann.de
E-Mail: [e-mail]
TFA Dostmann GmbH & Co.KG, Zum Ottarsberg 12, D-97877 Wartheim, Deutschland 12:20

AIRCO2NTROL COACH-CO2 Monitor
