Producttype	CO₂-monitor
Merk	TFA
Model	AirCO2ntrol Coach 31.5009.02
Categorie	Multimeter (CO₂-monitor)
Afmetingen	105 x 32 x 55 mm
Gewicht	86 g (alleen apparaat)
Voeding	DC 5V, ≥300 mA via micro-USB-poort (USB-kabel inbegrepen)
Meetbereik CO₂	0 ... 9999 ppm
Nauwkeurigheid CO₂	± 7% of ±100 ppm (0–3000 ppm), ±10% (>3000 ppm)
Meetmethode CO₂	NDIR (niet-dispersieve infraroodtechnologie)
Temperatuurbereik	0 °C tot 50 °C
Vochtigheidsbereik	1% tot 95% RV
Hoofdfuncties	CO₂-bewaking, 24u geschiedenisweergave, meerkleurige verlichting (auto, alarm, vast, uit), klok, temperatuur, vochtigheid
Schermverlichting	Meerkleurig (groen, geel, rood) met 4 instelbare modi
CO₂-geschiedenis	Grafische weergave van gemiddelden over 24u (0h, -3h, -6h, -12h, -18h, -24h)
Instellingen	Alarmdrempel, schermkleur, eco-modus, tijd
Opwarmtijd	Ongeveer 10 seconden
CO₂-update-interval	10 seconden
Onderhoud en reiniging	Zachte vochtige doek, geen oplosmiddelen, beschermen tegen vocht
Veiligheid	Gebruik in droge binnenruimte, niet blootstellen aan water, niet openen, loskoppelen indien niet in gebruik
Onderdelen en repareerbaarheid	Geen door gebruiker te repareren onderdelen; niet demonteren
Opslagtemperatuur	-20 °C tot 60 °C
Inhoud van de levering	CO₂-monitor, USB-kabel, handleiding
Algemene informatie	Voldoet aan EU-normen (WEEE); reproductie verboden zonder toestemming van TFA

Veelgestelde vragen - AirCO2ntrol Coach 31.5009.02 TFA

Hoe stel ik de tijd in op het apparaat?

Houd de MODE-toets lang ingedrukt om de instelmodus te openen. De uren knipperen, gebruik de + toets om de uren in te stellen, druk dan op MODE om naar minuten te gaan. Stel de minuten in met de + toets en bevestig met MODE. Het apparaat verlaat automatisch de modus na 20 seconden inactiviteit.

Wat betekenen de kleuren van het scherm?

In de Auto-modus verandert de kleur afhankelijk van de CO₂-concentratie: groen (<800 ppm, optimale kwaliteit), geel (800-1400 ppm, gemiddelde kwaliteit), rood (>1400 ppm, slechte kwaliteit). U kunt ook een vaste of alarmmodus selecteren.

Hoe verander ik de schermverlichtingsmodus?

Druk kort op de MODE-toets om door de modi te bladeren: Auto, AL (rood alarm), ON (vaste kleur), OFF (uit). Bevestig door een paar seconden te wachten. In de ON-modus kunt u in de instelmodus kiezen uit 7 vooraf ingestelde kleuren.

Wat is de nauwkeurigheid van de CO₂-sensor?

De nauwkeurigheid is ±7% of ±100 ppm (de grootste waarde) voor het bereik 0-3000 ppm, en ±10% boven 3000 ppm. De meetmethode is NDIR (niet-dispersief infrarood).

Hoe interpreteer ik de weergegeven CO₂-geschiedenis?

De grafiek toont 6 balken: de balk '0 h' komt overeen met de huidige waarde (elke 10s bijgewerkt), '-3h' met het gemiddelde van de laatste 3 uur, '-6h' met het gemiddelde van 3-6u, '-12h' met 6-12u, '-18h' met 12-18u, '-24h' met 18-24u. De gemiddelden worden elke 10 minuten herberekend.

Wat te doen als het scherm '9999' weergeeft?

Dit geeft een systeemfout aan. Koppel het apparaat los en sluit het na enkele seconden weer aan. Als het probleem aanhoudt, neem dan contact op met de TFA-klantenservice.

Werkt het apparaat zonder USB-kabel?

Nee, het apparaat heeft een continue voeding nodig via de micro-USB-poort (5V, ≥300 mA). Het heeft geen interne batterij. Sluit het aan op een computer of een USB-netadapter.

Hoe reinig ik het apparaat correct?

Gebruik een zachte vochtige doek. Gebruik nooit oplosmiddelen of schurende middelen. Bescherm het apparaat tegen overmatig vocht.

Wat te doen bij een storing (geen weergave)?

Controleer of de USB-kabel correct is aangesloten op een geschikte stroombron. Als het scherm zwart blijft, probeer dan een andere kabel of USB-poort. Als het probleem aanhoudt, voer dan een reset uit door het apparaat los te koppelen en opnieuw aan te sluiten.

Hoe moet ik het apparaat aan het einde van zijn levensduur weggooien?

Gooi het apparaat niet bij het huisvuil. Lever het in bij een erkend verwerkingscentrum voor elektrisch en elektronisch afval, overeenkomstig de WEEE-richtlijn.

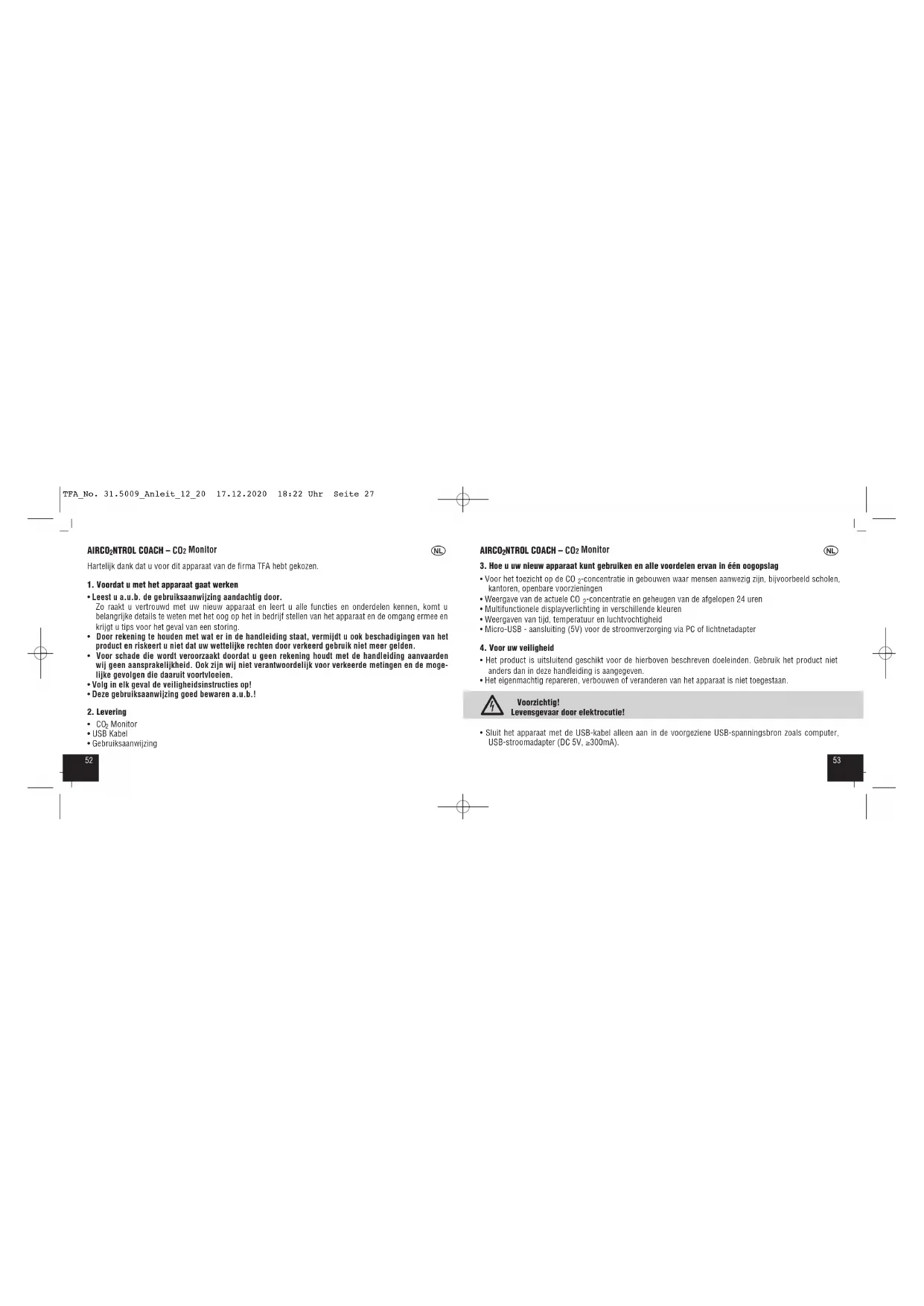

GEBRUIKSAANWIJZING AirCO2ntrol Coach 31.5009.02 TFA

Hartelijk dank kat u voor dit apparaat van de firma TFA hebt gekozen.

1. Voordat u met het apparaat gaat werken

Leestua.u.b.de gebruiksaanwijzing aandachtig door.
Zo raakt u vertrouwd met uw血液循环 aparaat en leert u alle functies en onderdelen kennen, komt u belangrijke details te weten met het oog op het in bedrijf stellen van het aparaat en de omgang ermee en krijt u tips voor het geval van een storing.
- Door rekening te houden met wel er in de handleiding staat, vermijt u ook beschadigingen van het product en riskeert u nicht dat uw wettelijkrecht danre dover kerveedGbruik niet meer geiden.
- Voor schade die worden verroorzakt doordat u geen rekening houdt met de handlelding aanvaarden wij geen ansprakelijkheid. Ouk zich wij Niet verantwoordelijk voor verkeerde metingen en de mogleeke gevolgen die daaruit voorvoelen.
- Volg in elk gaval de veiligheidsinstructies op!
- Deze gebruiksaanwijizing goed bewaren a.u.b!.

2. Lc

CO2Monitor
- USB Kabel
- Gebruiksaamwijzing

AIRCO2NTROL COACH-CO2 Monitor

3. Hoe u uwnieuw apparaat kunt gebruiken en alle voordelen ervan in een oogopslag

Voor het zoetocht op de CO2-concentrale in gebouwen waar mensen aanwezig zich, bijvoorbeeld scholen, kantoen, openbare voorzieningen
Weergave van de actuèle CO 2-concentratie en geheugen van de afgelopen 24 uren
- Multifunctionale displayverlichting in verschiedene kleuren
Weergaven van tijd, temperatuur en luchtvochtigheid
- Micro-USB - aansluiting (5V) voor de stroovertzorging via PC of lichtnetadapter

4. Voor uweiligeid

• Het product is uitsluitend geschickt voor de hierboven beschren deoolieinden. Gebruik het product not anders dan in deze handleiding is aangengeven.
• Het eigemachtig repareren, verbouwen of veranderen van het apparaat is Niet togetestaan.

Voorzichtig!

Levensgevaar door elektrucutie!

• Sluit het aanapat met de USB-kabel alleen aan in de voorgziene USB-spanningsbron zoals computer, USB-stroomadapter (DC 5V, ≈ 300mA ).

AIRCO2NTROL COACH-CO2 Monitor

• Het apparataan het USB kabel mogen Niet met water of vocht in aanrakking konem. Ze zich een allein geschikt voor het gezubruk in dronge ruimmes.
• Gebruik het apparaatietnawneer de behuizing ofde USB kabel beschadigd is.
• Gebruhl reapaat baeten de reikwijde van personen (ook kinderen) die de moeglijke gezavten van de omgang met elektrische apparaten zussen können underschatten.
• Trek ital'de USB kabel uit de stroombron in het geval van een storing en als u het apparaat langere tijd Niet nehuikt.
  Leg het USB kabel zo neer dat het Niet met scherpe of hete voorwerpen in aanraking komt.

Belangrijke informatatie voor de productveiligheid!

• Stel het apparraal niel bloout aan extreme temperaturen, trillingen en schokken
• Om schade aan de elektronica te voorkomen, Niet verwilderen den de beschemkap en steek geen scherpe voorwerden door de ventilationsleuven.

EMC/RFI

• Beschermhet apparaat gegen elektron magnetische straling (biv. inductiververhitting, microgolven) en statische elektricitet. De meting kan door een elektron magnetische veldsterkte met hoogfrequentie van ontveer 3 V per meter gestoord worden. De correkte werkring waerd daardoor met hoogmente permanent beinloved.

AIRCO2NTROL COACH - CO2 Monitor

1. Onderdelen
   5.1 Display (Fig. 1)
   A1:Indicatie CO 2
   A2: Vroegere CO 2 waarden van de afgelopen 24 uren
   A3:Tijd
   A 4:Temperatuur
   A 5: Luchtvochtigheid
   5.2 Toelsen (Fig. 1)
   B1:MODEtoets
   B2:+toets
   5.3 Behuizing (Fig. 2+3)
   C1: Micro-USB-aansluiting
   C2:Bevestigingsogen

6. Inbedrijftstelling

• Steck de meegeleverde USB-kabel met de micro-USB-steker de在这daaroor bestemede opening. Sluit nu het apparaat met de USB-kabel aan in die Voorgeziene USB-spanningsbron.

AIRCO2NTROL COACH-CO2 Monitor

• Wannee uw aansluiting succesvol is, verschijnt in het display kortstondig „Auto“, dan „---". De achtergerondverlichting is actieveer.
• De Zwarte balken verdwijnen een voor een.
• Het apparaat is nu bedrijsklaar
• De actuale metingen verschijnen op het display: CO 2-concentratie, temperatuur en luchtvochtigheid.
• De actuèle tijd moet in de beginmodus ingesteld worden.

7. Instellingen

7.1 Selectie van de multifunctionele displayverlichting

• Het apparaat beschikt over een multifunctionele displayverlichting in verschilende kleuren. Al waar instelling dient de kleur van de verlichting voor de beoordeeling en de interprettatie van de actuelle CO_2 waarden.
• Stel de gewenste instelling met de MODE toets in.
• Om de input te bevestigen, wacht men kort, tot het display wee in de normaalmodus verschijnt.
  U beschicht over vier verschillende instellingen:

7.1.1 „Auto" (voorinstelling)
In deze modus wisselt de displaykleur automatisch, afhankelijk van de actuèle CO_2 -waarden in Ichte overgangen door 3 kiernuancen.

AIRCO2NTROL COACH-CO2 Monitor

Groen: Optimale luchtkwaliteit:

Geel: Gemiddelde luchtkwaliteit

Rood: Slechte luchtkwaliteit

De-c60centratie isonder 800 ppm.
Deonce0atie istussen 800 ppm en 1400 ppm.
Dc-coctratie is hoger dan 1400 ppm.

7.1.2 AL* In de modus actevert de rode displayverlichting als een optisch signal voor een alarmtoestand, wanner de grenswaarden (beginningsling >1400ppm ) overschreten worden. In de instelmodus kunt het alarmwarde instellen.

7.1.3 .on"

In deze modus kunt u de kleuren van de displayverlichting individuel eel vastleggen.
U kunt klezen in de beginmodusussen 7 kleuren.
7.1.4 DEE"
In diee modus is de displayverlichting uitgeschakeld.

7.2Instelmodus

• Druk op de MODE toets en houdt deze drie seconde ingreduit. SEL COL verschijnt en u kurz met de + toets de kleuren van de displayverlichting voor de modus „on“ instellen.

1 = WIT
2= LICHTBLAUW

AIRCO2NTROL COACH-CO2 Monitor

3 = DONKERBLAUW
4 = VIOLET
5=ROOD
6 = GEEL
7=GROEN

• Bevestig met de MODE toets.
• AL verschijnt en de standardinstelling 1400 ppm.
• Stel met de +toets in stappen van 100 de gewenste alarmgrens (400 tot 3000 ppm) voor de modus „AL" in.
• Bevestig met de MODE toels.
• Deijd verschijnt op het display. De uuraanduiding knippert.
  Stel de tijd met de +toets in.
  Druk nogmaals on de MODE toets en stel op bezelfde manier de minutes in
• Bevestig met de MODE foets
  ECL"verschijnt en de standardinstelling OFF. Is de functie ECO LIGHT geactiveerd, dan wordt de verlich
  ting automatisch zwakker van 22:00 tot 6:00 uur. Hiervoor moet de huidige tijd ingesteld zijn.
• Met de +toets kunt u de functie activeren (ON) of deactiveren (OFF).
• Bevestig de instelling met de MODE toets omkaar de normalmodus terug te keren.
• Het apparaat verlaat automatisch de instelmodus, als er langer dan 20 seconden geen toets worden ingrodukt.

AIRCO2NTROL COACH - CO2 Monitor

8. Indicatie HISTORY

• De grafiek toont overzichtelijk de gemelen CO₂ waarden van de laatste 24研究成果
• De balken op positie, 0h^-1 gezient alitnd de actuite CO_2 -waarde aan (actualiserung van den balken begeurt alle 10 seconden, tozamen met de meetwaarden).
• De balken 3^ correspondeert met het CO - gemiddelde van de laatste 3 uren.
• De balken n - 6^ correspondeert met het CD 2-gemiddelde van de terugleggende periode van 3-6 uren.
• De balken -12" correspondeert met het CO 2 gemiddelde van de terugleggende pericde van 6 - 12 uren.
  De balken-18correspondaert met het CO 2-gemiddelde van de terugleggende perioe van 12-18 uren.

• De balken -24 correspondeert met het CO 2-gemiddelde van de terugleggende perioe van 18-24 uren.

• Het gemiddelde van de balken -3 tot -24 wordt alle 10 minuten opnieuw berekend en geactualiseerd.

9. Schoonmaken en onderhoud

• Maak het apparaat met een zacht, enigszins vochtige doek schoon. Geen schuur- of oplosmidelen gebruiken! Tegen vocht beschermen.
  Bewaar het apparaat op een droge plaats.

AIRCO2NTROL COACH - CO2 Monitor

10. Storingswijzer

Problem Oplossing

Geen Indicatie Apparaat met USB kabel in de voorgzleiene spanningsbron aansluten

Geen correcte indicate Neem het apparaat opnieuw in bedrijf

Indicatie 9999 Systemfout

Neem het apparaat opnieuw in bedrijf

11. Verwijden

Dit product is vervaardigd van hoogwaardige materialen en onderdelen, die kunnen worden gerecycled en

Dit apparaat is gemeaerde in overeensteeming met de EU-richtlijn (WEEF) over het verwijderen van elektrisch en elektronisch alfaal.

Dit product mag niert met het huisvull worden weggegoed. De gebruiler is verplicht om de apparatuur af te given bij een als zodanig erkende plek van afigte voor het verwijderen van elekrische en elektronische apparatuur om een milieuvriendentelijk verwinderen te garanderen.

AIRCO2NTROL COACH-CO2 Monitor

1. Technische gegevens

Spanningsvoortiening DC 5V, ≥ 300mA (USB) USB kabel incl.

CO2

Meetbereik 0...9999 ppm

Resolutie

Precisie ± 7% of ± 00 ppm bil 0 ... 3000 ppm (geldt de groctste Waarde)

±10% bji > 3000 ppm

Update-interval 10 seconden

Opslagtemperatuur -20°C...60°C

Afmetingen 105 x 32 x 55 mm

Gewicht 86 g (alleen het apparaat)

NL

Deze gekruasanaawizing of geedeilen erut mergen allemen met toestemming van TFA Dostmann werden pubicuere. De technische geveens van di dit apparaat zijn actuel aan het het perse gaan en kunnen zonder voortaafngaarde informatie worden gewidzig. De nieuwste technische geveens en informatie over uve product kunst a winden door het Invoeren van het artikelnummer op once homapage.

www.tfa-dostmann.de E-mail: [e-mail]

TFA Dostmann GmbH & Co KG, Zum Ottlersberg 12, D-97877 Wartheim, Duitsland 12:20
