AirCO2ntrol Mini 31.5006.02 - Multimeter TFA - Gratis gebruiksaanwijzing en handleiding

Producttype	CO2-monitor (multimeter)
Merk	TFA
Model	AirCO2ntrol Mini 31.5006.02
Afmetingen	116 x 24 x 42 mm
Gewicht	65 g
Voeding	USB 5 VDC, 300 mA (USB-kabel inbegrepen, netadapter niet inbegrepen)
CO2-meetbereik	0 tot 3000 ppm
CO2-resolutie	1 ppm (0-1000 ppm), 10 ppm (1001-3000 ppm)
CO2-nauwkeurigheid	±7 % of ±100 ppm (0-2000 ppm), ±7 % (>2000 ppm)
Temperatuur meetbereik	0 °C tot 50 °C
Temperatuurresolutie	0,1 °C
Temperatuurnauwkeurigheid	±1,5 °C
CO2-meetmethode	NDIR (niet-dispersief infrarood)
Opwarmtijd	< 60 seconden
Reactietijd	Ongeveer 2 minuten voor 63 % variatie
Weergave	LCD, afwisselend CO2 en temperatuur (15 s / 5 s)
LED-indicator	Groen (< 800 ppm), Geel (800-1200 ppm), Rood (>1200 ppm)
Bedrijfstemperatuur	0 °C tot 50 °C
Onderhoud en reiniging	Zachte, vochtige doek, geen oplosmiddelen of schuurmiddelen
Veiligheid	Alleen gebruiken met de meegeleverde USB-kabel, niet blootstellen aan water, de behuizing niet openen
Reserveonderdelen en repareerbaarheid	USB-kabel meegeleverd; geen door de gebruiker verwijderbare onderdelen
Algemene informatie	Conform EU-normen (WEEE), recyclebaar

Veelgestelde vragen - AirCO2ntrol Mini 31.5006.02 TFA

Wat betekenen de kleuren van de LED-indicator?

De LED-indicator geeft de luchtkwaliteit aan: groen voor een CO₂-concentratie lager dan 800 ppm (optimale lucht), geel tussen 800 en 1200 ppm (gemiddelde lucht), en rood boven 1200 ppm (slechte lucht).

Wat te doen als het scherm zwart blijft?

Controleer of het apparaat is aangesloten op een USB-bron met de meegeleverde kabel. Als het probleem aanhoudt, probeer dan een andere USB-poort of een 5V-netadapter.

Hoe reset ik het apparaat?

Koppel de USB-kabel los, wacht enkele seconden, en sluit deze opnieuw aan. De LCD-segmenten lichten op en een aftelling van 5 naar 1 wordt weergegeven, wat de reset aangeeft.

Hoe reinig ik het apparaat?

Gebruik een zachte, vochtige doek. Gebruik nooit oplosmiddelen of schurende producten. Bescherm het apparaat tegen vocht.

Wat is het meetbereik van CO₂?

Het meetbereik is 0 tot 3000 ppm. De resolutie is 1 ppm tussen 0 en 1000 ppm, en 10 ppm daarboven.

Kan ik het apparaat gebruiken met een netadapter?

Ja, u kunt een standaard USB-netadapter gebruiken die 5 VDC en 300 mA levert (niet inbegrepen). Zorg ervoor dat deze aan de veiligheidsnormen voldoet.

Wat betekent de foutmelding 'Err 3'?

De melding 'Err 3' geeft aan dat de gemeten temperatuur buiten het meetbereik ligt (0 °C tot 50 °C). Plaats het apparaat in een geschikte omgeving.

Wat is de nauwkeurigheid van de CO₂-meting?

De nauwkeurigheid is ±7 % of ±100 ppm (de grootste van de twee) voor het bereik 0-2000 ppm, en ±7 % boven 2000 ppm.

Hoe lang duurt het voordat het apparaat stabiliseert?

De opwarmtijd is minder dan 60 seconden. De reactietijd voor een variatie van 63 % is ongeveer 2 minuten.

Kan ik het apparaat buitenshuis gebruiken?

Het apparaat is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan water, vocht of extreme temperaturen.

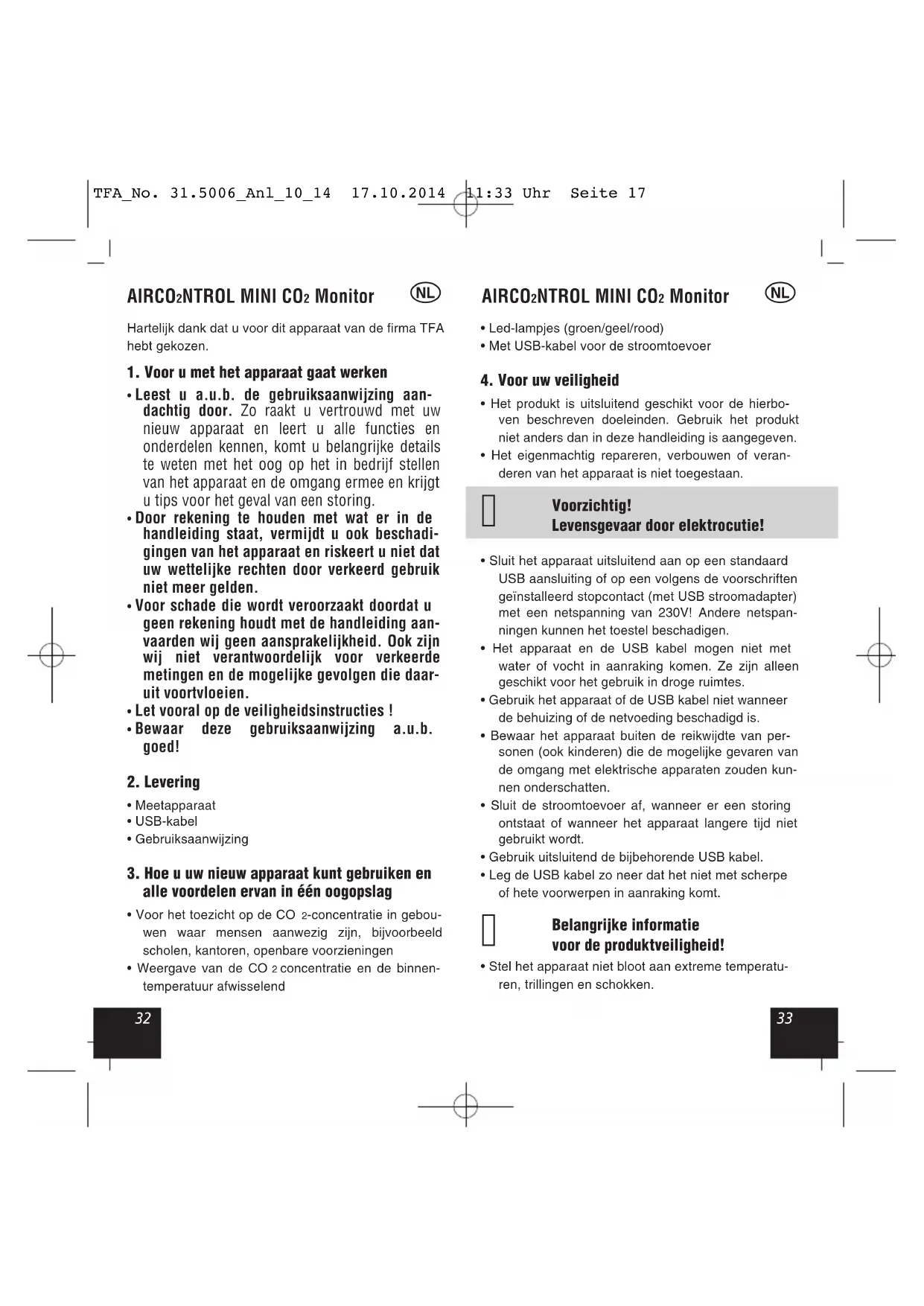

GEBRUIKSAANWIJZING AirCO2ntrol Mini 31.5006.02 TFA

Hartelijk dank dat u voor dit apparaat van de firma TFA hebt gekozen.

1. Voor u met het apparaat gaat werkken

Leest u a.u.b. de gebruiksaanwijzing aan-dachtig door. Zo raakt u vertrouwd met uw新产品 apparaat en leert u alle functies en onderdelen kennen, komt u belangrijke details te weten met het oog op het in bedrijf stellen van het apparaat en de omgang ermee en krijgt u tips voor het geval van een storing.
- Door rekening te houden met wat er in de handleiding staat, vermijdt u ook beschadigingen van het apparaat en riskeert u Niet dat uw wettelijk rechten door verkeerd gebruik Nieteer gelden.
Voor schade die worden veroorzaakt doordat u geen rekening houdt met de handleiding aanvaarden wij geen aansprakelijkheid. Ook zich wij Niet verantwoordelijk voor verkeerde metingen en de möglichke gevolgen die waaruit voortvloeien.
- Let vooral op de veiligheidsinstructies!
- Bewaar deze gebruiksaanwijzing a.u.b. goed!

2. Levering

• Meetapparaat
• USB-kabel
• Gebruiksaanwijzing

3. Hoe u uw/New apparaat Aunt gebruiken en alle Voordelen ervan in een oogopslag

• Voor het toezicht op de CO 2-concentratie in gebouwen waar mensen aanwezig zijn, bijvoorbeeld scholen, kantoren, openbare voorzieningen
• Weergave van de CO 2 concentratie en de binnentemperatuur afwisseled

AIRCO2NTROL MINI CO2 Monitor

• Led-lampjes (groen/geel/rood)
• Met USB-kabel voor de stroomtoevoer

4. Voor uw veilighheid

• Het produit is uitsluitend geschikt voor de hierboven beschreiben doeleinden. Gebruik het produit Niet anders dan in deze handleiding is aangegeven.
• Het eigemachtig repareren, verbouwen of veranderen van het apparaat is Niet toegestaan.

Voorlichtig! Levensgevaar door elektrocutie!

• Sluit het apparaat uitsluitend aan op een standard USB aansluiting of op een volgens de voorschriften geinstalleerd stopcontact (met USB stroomadapter) met een netspanning van 230V! Andere netspanningen konnen het toestel beschadigen.
• Het apparaat en de USB kabel月至 met water of vocht in aanraking月至. Ze zijn alleen geschikt voor het gebruik in droge ruimtes.
• Gebruik het apparaat of de USB kabel Niet wanner de behuizing of de netvoeding beschadigd is.
• Bewaar het apparaat buiten de reikwijdtde van personen (ook kinderen) die de mogelijkke gevaren van de omgang met elektrische apparaten zouden kunnen onderschatten.
• Sluit de stroomtoevoer af, wonneer er een storing ontstaat of wonneer het apparaat langerearend nicht gebruikt worden.
• Gebruik uitsluitend de bijbehorende USB kabel.
• Leg de USB kabel zo neer dat het Niet met scherpe of hete voorwerpen in aanraking komt.

Belangrijke informatie voor de Produktveiligheid!

• Stel het apparaat Niet bloot aan extreme temperatu- ren, trillingen en schokken.

AIRCO2NTROL MINI CO2 Monitor

• Om schade aan de elektronica te voorkomen, verwijdert men de beschermkap Niet en steekt men geen scherp voorwerp door de luchtopeningen.

EMC/RFI

• Bescherm het apparaat gegen elektramagnetische straling (bijv. inductieverhitting, microgolven) en staatische elektriciteit. De meting kan door een elektron magnetische veldsterkte met hoge freiagentie van ongeveer 3 V per meter gestoord worden. De correcte werkung worden daardoor nicht permanent beinvoed.

5. Onderdelen

A: Indicatie CO₂ / binnentemperatuur
B: Led-lampjes
C: Beschermkap met luchtopeningen
D:USBaansluiting
E: Opening voor de kalibratie *

• bij de vervaardiging van belang. Gelieve geen scherpe voorwerpen invoeren.

6. Inbedrijfstelling

• Gebruik de meegeleverde USB-kabel voor de stroomtoevoer. Sluit het apparaat aan op een sta- daard USB-aansluiting (bijvoorbeeld op een pc) of gebruik een geschikte AC / DC-adapter met een uittgangsspanning van 5V DC.
• Alle LCD-schemsegmenten verschijnen.
• Op het display verschijnt achtereenvolgens de nummer 5-1.
• Het apparaat is nu bedrijfsklaar.
• Afwisselende weergave op het display (15 sec., 5 sec.)CUSen de actuèle metingen van CO₂ concentratie en temperatuur.

AIRCO2NTROL MINI CO2 Monitor

7. Led-lampjes

• Optimale luchtkwaliteit:
  De CO₂ -concentratie onder 800 ppm. Het groene lampje brandt.
  Normale luchtkaliteit:
  De CO₂ -concentratie tussen 800 ppm en 1200 ppm. Het gele lampje brandt.
• Slechte luchtkaliteit:
  De CO₂ -concentratie hoger dan 1200 ppm. Het rode lampje brandt.

8. Schoonmaken en onderhoud

Maak het apparaat met een zachte, enigszins vochtige doek schoon. Geen schuur- of oplosmiddelen gebruiken! Tegen voucht beschermen.
- Bewaar het apparaat op een droge plaats.

9. Storingswijzer

Probleem Oplossing

Geen indicatie
→ Apparaat met de USB kabel aansluiten
Geen correcte indicatie
→ Neem het apparaat opnieuw in bedrijf

Indicatie Err 9
Voeding te zwak

Indicatie Err 3

→ Meting buiten het meetbereik (0°C... 50°C)

Indicatie Err 5 of Err 6

→ Systemfout
→ Neem het apparaat opnieuw in bedrijf

8. Verwijderen

Dit produit is vervaardigd van hoogwaardige materiai- len en onderdelen, die kuren worden gerecycled en hergebruikt.

AIRCO2NTROL MINI CO2 Monitor

Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE) over het verwijderen van elektrisch en elektronisch afval.

Dit produit mag Niet met het huisvuil worden weggegooid. De gebruiker is verplicht om de apparatuur af te gehen bij een als zodanig erkende plek van afgitte voor het verwijderen van elektrisch en elektronisch apparatuur om een milieuvriendelijk verwijdenen te garanderen.

Spanningsvoorziening

USB (bijvoorbeeld op een PC) of USB stroomadapter 300 mA, 5 VCD (USB stroomadapter nicht inbegren) Verbruik max. 200 mA, Ø 20 mA

CO2

Meetbereik

0...3000 ppm

Resolutie

1 ppm bij 0 ... 1000 ppm

10 ppm bij 1001 ... 3000 ppm

Precisie

± 7% of ± 100 ppm bij 0 ... 2000 ppm

(geldt de grootste waarde)

± 7% >2000 ppm

Herhaalbaarheid

±20 ppm

AIRCO2NTROL MINI CO2 Monitor

Temperatuurafhankelijkheid

Typ. ± 0,3% per ° C of ± 4 ppm per ° C (geldt

de grootste waarde), gebaseerd op 25°C

Aanspreekteijd

Ongeveer 2 minutes op een 63% jump

Warm-up tijd

< 60 seconden

Meetmethode

NDIR-sensor

(niet dispersieve infraroodtechnologie)

Temperatuur

Meetbereik

0°C... 50°C

Resolutie

0,1°C

Precisie

±1,5℃

Aanspreekteijd

20...30 minuten

(apparaat moet zich aanpassen aan de omgeving)

Bedrijfstemperatuur

0°C... 50°C

Temperatuur bij opslag

-10°C...60°C

AIRCO2NTROL MINI CO2 Monitor

Afmetingen behuizing

116 × 24 × 42 mm

Gewicht

65 g (alleen het apparaat)

AIRCO2NTROL MINI Monitor CO2

Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gespubliceerd. De technische gegevens van dit apparaat zich actuel bij het ter perse gaan en+kunnen zonder voorafgaande informatie worden gewijzigd. De niedwste technische gegevens en informatie over uw product kunt u vinden door het invoeren van het artickelnummer op once homepage.

www.tfa-dostmann.de 10/14
