Tipo di prodotto	Monitor CO₂
Marca	TFA
Modello	AirCO2ntrol Coach 31.5009.02
Categoria	Multimetro (monitor CO₂)
Dimensioni	105 x 32 x 55 mm
Peso	86 g (solo dispositivo)
Alimentazione	DC 5V, ≥300 mA tramite porta micro-USB (cavo USB incluso)
Campo di misura CO₂	0 ... 9999 ppm
Precisione CO₂	± 7% o ± 100 ppm (0-3000 ppm), ±10% (>3000 ppm)
Metodo di misura CO₂	NDIR (tecnologia infrarossa non dispersiva)
Campo di temperatura	0 °C a 50 °C
Campo di umidità	1% a 95% UR
Funzioni principali	Monitoraggio CO₂, visualizzazione storico 24h, illuminazione multicolore (auto, allarme, fissa, spento), orologio, temperatura, umidità
Illuminazione schermo	Multicolore (verde, giallo, rosso) con 4 modalità regolabili
Storico CO₂	Visualizzazione grafica delle medie su 24h (0h, -3h, -6h, -12h, -18h, -24h)
Impostazioni	Soglia allarme, colore schermo, modalità eco, ora
Tempo di preriscaldamento	Circa 10 secondi
Intervallo di aggiornamento CO₂	10 secondi
Manutenzione e pulizia	Panno morbido e umido, nessun solvente, proteggere dall'umidità
Sicurezza	Uso in ambienti interni asciutti, non esporre all'acqua, non aprire, scollegare se non utilizzato
Ricambi e riparabilità	Nessuna parte riparabile dall'utente; non smontare
Temperatura di stoccaggio	-20 °C a 60 °C
Contenuto della confezione	Monitor CO₂, cavo USB, manuale di istruzioni
Informazioni generali	Conforme alle normative UE (WEEE); riproduzione vietata senza autorizzazione TFA

Domande frequenti - AirCO2ntrol Coach 31.5009.02 TFA

Come impostare l'ora sul dispositivo?

Tenere premuto il tasto MODE per entrare nella modalità di regolazione. L'ora lampeggia, utilizzare il tasto + per impostare l'ora, quindi premere MODE per passare ai minuti. Impostare i minuti con il tasto + e confermare con MODE. Il dispositivo esce automaticamente dalla modalità dopo 20 secondi di inattività.

Cosa significano i colori dello schermo?

In modalità Auto, il colore cambia in base alla concentrazione di CO₂: verde (<800 ppm, qualità ottimale), giallo (800-1400 ppm, qualità media), rosso (>1400 ppm, qualità scarsa). È inoltre possibile selezionare una modalità fissa o di allarme.

Come cambiare la modalità di illuminazione dello schermo?

Premere brevemente il tasto MODE per scorrere le modalità: Auto, AL (allarme rosso), ON (colore fisso), OFF (spento). Confermare attendendo qualche secondo. In modalità ON, è possibile scegliere tra 7 colori predefiniti nella modalità di regolazione.

Qual è la precisione del sensore di CO₂?

La precisione è di ±7% o ±100 ppm (il valore maggiore) per il campo 0-3000 ppm, e di ±10% oltre 3000 ppm. Il metodo di misura è NDIR (infrarosso non dispersivo).

Come interpretare lo storico CO₂ visualizzato?

Il grafico mostra 6 barre: la barra '0 h' corrisponde al valore attuale (aggiornato ogni 10s), '-3h' alla media delle ultime 3 ore, '-6h' alla media delle 3-6 ore, '-12h' a 6-12 ore, '-18h' a 12-18 ore, '-24h' a 18-24 ore. Le medie vengono ricalcolate ogni 10 minuti.

Cosa fare se lo schermo mostra '9999'?

Ciò indica un errore di sistema. Scollegare il dispositivo e ricollegarlo dopo qualche secondo. Se il problema persiste, contattare il servizio post-vendita TFA.

Il dispositivo funziona senza cavo USB?

No, il dispositivo richiede un'alimentazione continua tramite la porta micro-USB (5V, ≥300 mA). Non ha batteria interna. Collegarlo a un computer o a un adattatore di rete USB.

Come pulire correttamente il dispositivo?

Utilizzare un panno morbido e umido. Non utilizzare mai solventi o prodotti abrasivi. Proteggere il dispositivo dall'umidità eccessiva.

Cosa fare in caso di malfunzionamento (nessuna visualizzazione)?

Verificare che il cavo USB sia correttamente collegato a una fonte di alimentazione adeguata. Se lo schermo rimane nero, provare un altro cavo o porta USB. Se il problema persiste, eseguire un reset scollegando/ricollegando il dispositivo.

Come smaltire il dispositivo a fine vita?

Non gettare il dispositivo nei rifiuti domestici. Smaltirlo in un centro di trattamento autorizzato per i rifiuti elettrici ed elettronici, conformemente alla direttiva WEEE.

MANUALE UTENTE AirCO2ntrol Coach 31.5009.02 TFA

Istruzioni per l'uso

Instruction manuals

www.tfa-dostmann.de/en/service/downloadsdnstruction-manuals

Kat. Nr. 31.5009

C

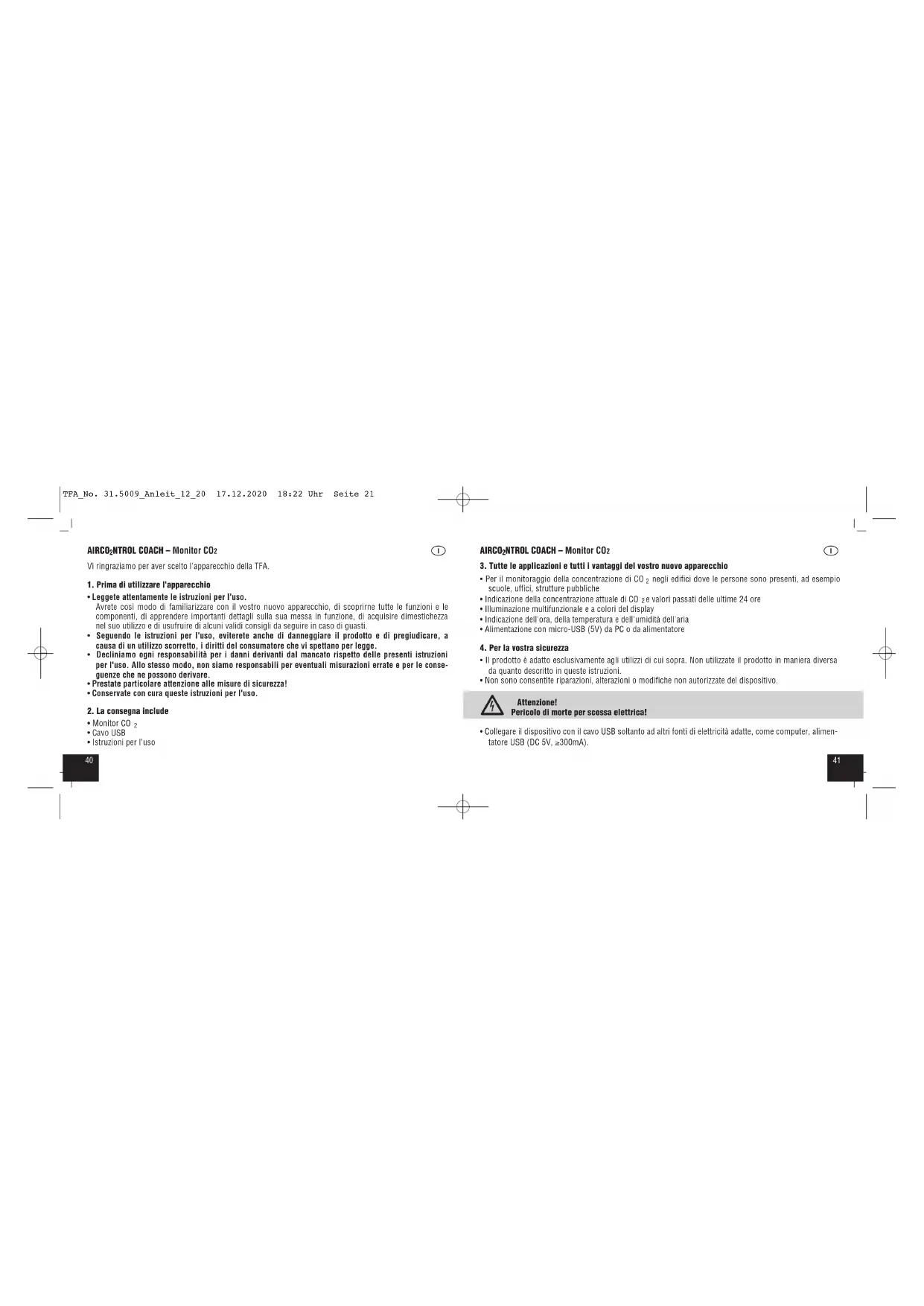

Vi ringrazlamo per aver scelto l'apparecchio della TFA.

1. Prima di utilizzare l'apparecchio

• Leggete attentamente le istruzioni per l'uso.
  Avreté casi modo di familiarità e con il suo nuovo apparecchio, di scopirire tutte le funzioni e le componenti, di apprenderere importanti dettagli sulla sua messa in funzione, di acquisire dimestichezza nel suo utilizzo e di usfu ritrato di alcuni validi consiglio da seguire in caso di guassi.
• Seguendo le struccioni per l'uso, evolverate anc di danneggiare il prodotto e di pregludicare, a causa di un utilizio scorretto, i diritti del consumatore che vi spettano per legale.
• Decliniamento agli responsabilità per i dati derivanti dal mancato rispetto delle presenti struzioni per l'uso. Allo"Thisolo, non siamo responsabili per eventuali misurazioni errate e per le segu- guenza che ne posso Deliverare.
• Prestale particolare attenzione alle misure di sicurezza!
• Conservate con cura重点领域 I'uso.

2. La consegna Include

Monitor CO
Cavo USB
Istruzione per l'uso

AIRCO2NTROL COACH-Monitor CO2

3. Tutte le applicazioni e tutti ivantaggi del vosto nuovo apparecchio

Per il monitoraggio della concentrazione di CO₂ negli edifici dove le persone sono presenti, ad esempio scuole, uffici, struttura pubbliche
- Indicazione della concentrazione attuale di CO 2e valori passati delle ultime 24 ore
- Illuminazione multifunzionale e a colori del display
- Indicazione dell'ora, della temperatura e dell'umidità dell'aria
- Alimentazione con micro-USB (5V) da PC o da alimentatore

4. Per la vostra sicurezza

• Il prodotto è adatto eslusivamente agli utilizzi di cui sopra. Non utilizzato il prodotto in maniera diversa da quanto descritto in quaste struzioni.
  Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del disposito.

Attenzione!

Pericolo di morte per scossa elettrica!

• Collegare il dispositivo con il cavo USB sollanto ad altri fonti elettricità adatte, come computer, alimentatore USB (DC 5V, ±300mA).

AIRCO2NTROL COACH - Monitor CO2

• L'apparecchio e il connettore USB non devono essere a contatto con acqua o umidita. Adatto solo all'uso in ambienti asciutti.
• Non Utilizate Il dispositivo o il connettore USB qualora la struttura esterna o l'alimentatore risultino danneggiati.
• Usare il dispositivo fuori alla portata di persona (per esempio i bambini) che potrebbero non riconsoce re adeguamente il rischio deriving che'uso di apparecchi elettrici.
• Estratoe la splinaerna whilea di corrente alla rileviate un guasto o nel caso in cui non utilizzate il dispositivo per un periodo prolongativo.
• Protegegata il connattore USB di alimentazione in modo che oggetti appuntti o caldi non vi entrino in contatto.

Avvertenze sulla sicurezza del prodotto!

Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.
- Per evitare di danneggiare l'eletronica, non rimuovere il coperchio di protezione e non inserire un oggeto appuntto atraverso le prese d'aria.

AIRCO2NTROL COACH-Monitor CO2

EMC/RFI

• Proteggere lo strumento da eventuali radiazioni (es. fornelli a induzione, microonde) e da eletricità statica. La misurazione più essere disturbata da un'intensità del Campo elettromagnetico nel Campo d'aïta freuenza di circa 3 V per metro. Ciò non pregiudica duevolumente il funzionamento.

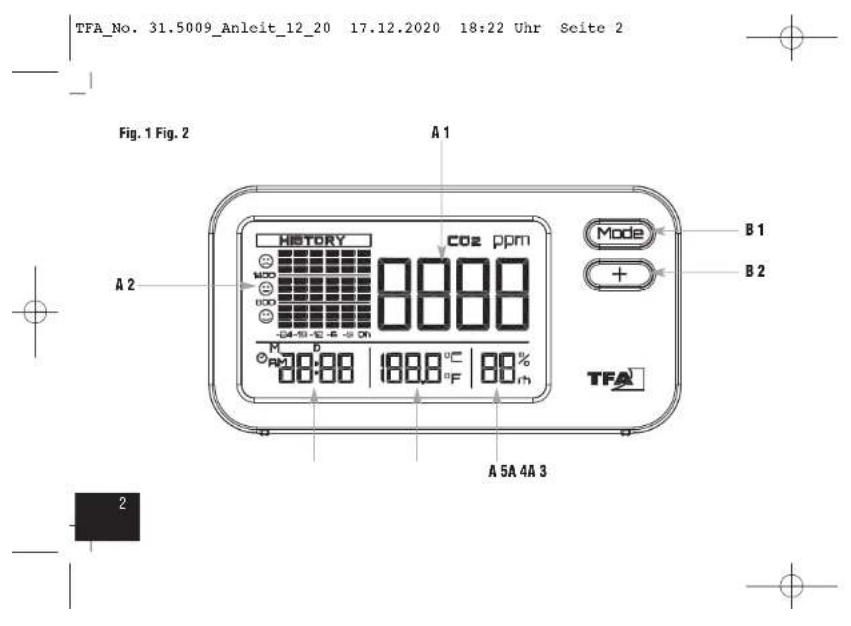

5. Componenti

5.1 Display (Fig. 1)

A1:Indicatore CO
A 2: Valori passati di CO 2 delle ultime 24 ore
A3: Orologio
A4:Temperatura

A 5: Umidita

5.2 Tasti (Fig. 1)
B1:Taste MODE
B2:Tasto+

AIRCO2NTROL COACH - Monitor CO2

5.3 Strultura esterna (Fig. 2+3)
C1: Ingresso Micro-USB
C 2:Occhielli di sospensione

6. Messa in funzione

• Utilizare il cavo USB incluso con la presa micro USB nell'alloggamento previsto. Collegare il dispositivo con il cavo USB sostanto ac altri fonti di elettricità adatte.
• In caso di collegamento avvenuto, sul display appeare brevamente la scrittta "Auto", allora " - - - - ". Si accende la retrelluminazione.
  Le barre nere scompalono gradualmente.
  L'annarechio en pronlo per l'uso
• Sul display vengono visualizzate le misurazioni attuali: concentrazione di CO 2, temperatura e umidità.
  L'ora deve essere impostata correttamente in modalita impostazione.

7. Impostazioni

7.1 Sezione di illuminazione multifunzionale del display
- Il disposivo dispone di una illuminazione multifunionale e a colori del display. A seconda dell'impostazione, il colore dell'illuminazione很方便'utilizzo per valutare e interpretare i dati correnti di CO₂ .

AIRCO2NTROL COACH - Monitor CO2

Impostare la regolazione desiderata con il tasto MODE
Per confermare la selezione, aspettate un momento, fino a che l'Indicazione torna in modalità normale.
- Sono disponibili quadro impostazioni differenti:

7.1.1 Auto" (predefinito

In esta modalità, il display Cambia automaticamente il suo colore in modo delicato fra le 3 sfumaturé, a seconda dei dati corirei di CO₂ .
Verde: Ottima qualita dell'aria: La concentrazione di CO
Giallo: Qualità dell'aria media: La concentrazione di CO
Rosso: Scarsa qualità dell'aria: La concentrazione di CO.

7.1.2 AL
In会让你 modalità, si attiva l'illuminazione rossa del display comme segnale ottico in caso di allarme, quanti il valor limite viene superato (valor preimpostato: > 1400ppm).
Nella modalita di impostazione è possibile impostare il valore limite di allarme.

7.1.3 nn"

In questa modalita potete configurare individualmente il colore dell'illuminazione del display.
Nella modalita di impostazione e possibile scegliere tra 7 colori.
7.1.4 .OFF"
In questa modalità l'illuminazione del display si spegne.

AIRCO2NTROL COACH - Monitor CO2

7.2 Modalità di impostazione
- Tenere premuto per tre secondi il tasso MODE. Appare SEL COL e potete Impostare la colorazione del display per la modalità "on" con il tasso +.
1=BIANCO
2 = BLU CHIARO
3 = BLU SCUR0
4 = VIOLETTO
5=ROSSO
6=GIALLO
7=VERDE
- Confermare con il tasto MODE.
Appare AL e il valore preimpostato di 1400 ppm.
- Impostate per la modalità "AL" il valor allarme desiderato (tra 400 e 3000 ppm) con il tasto + ad incrementi di 100.
- Confermare con il tasting MODE.
- Sul display viene visualizzato l'ora. L'indicazione dell'ora lampeggia.
- Impostare con il tasto + le ore
- Confermare con Il tasting MODE e Inserire I minutl procedendo dello stesso modo.
- Confermare con il tasto MODE.

AIRCO2NTROL COACH - Monitor CO2

Appare "ECO L" e l'impostazione predefinita OFF. Quando la funzione ECO LIGHT è attvata, un'illuminazione più debole si accende automaticamente dalte ore 22:00 alle ore 6:00. A tale scopo è necessario che l'ora attuale si impostata correttamente.
- Premere il tasto + per attivare (ON) o disattivare (OFF) la funzione.
- Confermare con il tasto MODE per ritornare alla modalità normale.
- L'apparechio esce automaticamente nella modalità impostazione se non si preme alcun tasto per più di 20 secondi.

8. Indicazione HISTORY

• Il grafico在哪 i valori di CO 2 misurati delle ultime 24 ore in modo facile.
• La barra sulla posizione "Oh" corrisponde alla misurazione dei livelli correnti di CO 2 (la barra viene attullizzata ogni 10 secondi)
  La barra "-3" corrisponde ai valori medi di CO2 nelle ultime 3 ore.
  La barra "-6" corrisponde ai valori medi di CO2 nel tempo tra le ultime 6 alle ultime 3 ore.
  La barra "-12" corrisponde ai valori medi di CO2 nel tempo tra le ultime 12 alle ultime 6 ore.
  La barra -18 corrisponde ai valori medi di CO2 nel tempo tra le ultime 18 alle ultime 12 ore
  La barra "-24" corrisponde ai valori medi di CO₂ nel tempo tra le ultime 24 alle ultime 18 ore
  Il valore medio delle barre da -3° ino a -24° vengono calcolo e attualizzate ogni 10 minuti.

AIRCO2NTROL COACH - Monitor CO2

9. Cura e manutenzione

• Per pulire l'apparecchio utilizzare solo un paanno morbido leggermente inumidto. Non usare solvento abrasivo. Proteggere dall'immediuntà.
  Collocare idispositivo in un luogo asciutto.

10. Guasti

Problema Risoluzione del problema

Nessuna Indicazione → Collegare con il cavo micro USB ad una fonte di elettricità adatta

Indicazione non corretta → Mettere nuovamente l'apparecchio in funzione

Indicazione 9999 → Errore di sistema

Mettere nuovamente I apparecchio in funzione

11. Smaltimento

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che sono stati essere ricolati e riutilizzati.

AIRCO2NTROL COACH-Monitor CO2

Questo apparecchio è etichatto in conformità alla Direttiva UE sullo smaltimento delle appreca-tiure elettriche e edelettroniche (WEEE).

Questo prodotto non deve essere smalito inisie ai rifui domestici. Il consumatore è tenuto a consignare il vecchio appecchio presso un punto di raccolta per lo smaltimento di apperecchialette elettriche ed elettroniche ai fini di uno smalimento ecologico.

12. Dati tecnici

Alimentazioni DG 5V, ≥ 300mA (USB)

Cavo micro USB (Incluso)

CO2

Campo di misura 0...9999 ppm

Risoluzione 1 ppm

Precisione ± 7% o ± 100 ppm a 0 ... 3000 ppm (sl applica e magglore)

±10% a > 3000 ppm

Intervallo di aggiornamento 10 secondi

Tempo di riscaldamento ca. 10 secondi

Metodo di misurazione Tecnologia infrarossa non dispersiva (NDIR)

Temperatura

Campo di misura 0 °C ... 50 °C

Risoluzione 0,1 °C

Precisione +1,0 °C

Umidità

Campo di misura 1% a 95% RH

Risoluzione 1% RH

Precisione ±3% RH (dal 35 all'75 % RH)

Temperatura di funzionamento 0 °C ... 50 °C

Temperatura di conservazione -20 °C ... 60 °C

①

Dimensoni 105× 32× 55mm

Peso 86 g (solo apparecchio)

E vetata la publicazione delle presenti isturazioni o di parti di甚么rawnega un precedente autorizzazione della TFA Dostmann. I tali tecnici corrispondono allo stato del prodotto al momento della stampa o那么容易 cancellare甚么 previavosto. E possible trovare dati tecnici e informazionale agglomerate sul prodotto insorrendo il numero di articolo sulnostro silo.

www.tfa-dostmann.de

E-Mail:[e-mail]

TFA Dostmann GmbH & Co.KG, Zum Oltersberg 12, D-97877 Wertheim, Germania 12/20
