Produkttyp	Funkwetterstation mit Außensensor
Marke	TFA
Modell	35.1109
Anzeige	LCD mit 5 Bereichen: Uhrzeit/Kalender, Wettervorhersage, Mondphasen, Raumdaten, Außendaten
Funkgesteuerte Uhrzeit	DCF-77 (77,5 kHz), Reichweite ~1500 km, automatischer Empfang 2x/Tag
Zeitzone	Einstellbar von -12 bis +12 Stunden
Kalender	Jahr (2011-2039), Monat, Datum, mit 8 Mondphasen
Wettervorhersage	Symbole (Sonne, bewölkt, regnerisch) mit Trendanzeige
Innentemperatur	-9,9°C bis +59,9°C (Auflösung 0,1°C)
Außentemperatur	-39,9°C bis +59,9°C (Auflösung 0,1°C)
Innenfeuchte	20% bis 95% (Auflösung 1%)
Außenfeuchte	1% bis 99% (Auflösung 1%)
MIN/MAX-Funktion	Anzeige und Rücksetzung der Min/Max-Temperaturen und -Feuchten
Außenübertragung	868 MHz, Reichweite bis zu 100 m (Freifeld)
Stromversorgung Station	2 AAA-Batterien (LR3) 1,5 V
Stromversorgung Sender	2 AAA-Batterien (LR3) 1,5 V
Abmessungen Sender	36 x 16 x 102,6 mm
Befestigung	Station auf Ständer oder Wandmontage; Sender Wandmontage oder auf ebener Fläche
Pflege	Weiches, feuchtes Tuch, keine Lösungsmittel
Sicherheitshinweise	Außerhalb der Reichweite von Kindern aufbewahren, Batterien vorsichtig handhaben

Häufig gestellte Fragen - 35.1109 TFA

Wie installiere ich das TFA 35.1109 Umweltthermometer?

Setzen Sie zuerst die Batterien in den Außensender ein, dann innerhalb von 2 Minuten die Batterien in die Basisstation. Die Station sucht automatisch nach dem Signal des Senders und der DCF-Zeit.

Was tun, wenn die funkgesteuerte Uhrzeit nicht angezeigt wird?

Überprüfen Sie, ob der DCF-Empfang aktiviert ist (ON). Halten Sie die Station von Störquellen (Bildschirme, Metall) fern. Stellen Sie sie in der Nähe eines Fensters in Richtung Frankfurt auf. Der Empfang ist nachts besser. Sie können die Uhrzeit auch manuell einstellen.

Wie stelle ich die Uhrzeit manuell ein?

Halten Sie die SET-Taste gedrückt, um in den Einstellmodus zu gelangen. Verwenden Sie die +-Taste, um die Stunden, Minuten und dann den Kalender einzustellen. Drücken Sie SET, um jeden Schritt zu bestätigen.

Was bedeuten die Wettersymbole?

Die Symbole (Sonne, bewölkt, regnerisch) zeigen die Vorhersage basierend auf dem Luftdruck an. Der Trendindikator (Pfeil hoch/runter) zeigt die Entwicklung. Die Vorhersage ist zu etwa 75% zuverlässig.

Wie zeige ich die MIN/MAX-Temperaturen an?

Drücken Sie mehrmals die MIN/MAX-Taste, um die Min- und Max-Werte für Innen- und Außentemperatur und -feuchte durchzublättern. Halten Sie sie 3 Sekunden gedrückt, um zurückzusetzen.

Warum zeigt die Außentemperatur '--' an?

Das bedeutet, dass die Station kein Signal vom Sender empfängt. Überprüfen Sie die Batterien des Senders, verringern Sie den Abstand zwischen den beiden Geräten und beseitigen Sie Störquellen (Bildschirme, Metall). Setzen Sie bei Bedarf zurück.

Wie wechsle ich die Batterien?

Für die Station: Heben Sie den Deckel des Batteriefachs auf der Rückseite an und legen Sie 2 AAA-Batterien mit korrekter Polarität ein. Für den Sender: Schieben Sie den Deckel nach oben und legen Sie 2 AAA-Batterien ein. Warten Sie nach dem Wechsel 1 Minute, bevor Sie die Spannung wieder einschalten, um Übertragungsprobleme zu vermeiden.

Wie groß ist die Reichweite des Außensenders?

Die Reichweite beträgt im Freifeld etwa 100 Meter. Wände, Störungen und kalte Temperaturen können diese Entfernung verringern. Halten Sie den Sender von Störquellen (Computer, TV) fern.

Wie befestige ich die Wetterstation an der Wand?

Schrauben Sie eine Schraube in die Wand, sodass der Kopf etwa 5 mm herausragt. Setzen Sie die Kerbe auf der Rückseite der Station auf die Schraube und schieben Sie sie nach unten, um sie zu arretieren. Verwenden Sie den klappbaren Ständer für die Tischaufstellung.

Was tun bei falscher Anzeige oder Fehlfunktion?

Ersetzen Sie die Batterien durch neue. Wenn das Problem weiterhin besteht, entfernen Sie die Batterien aus allen Einheiten, warten Sie 1 Minute und setzen Sie sie wieder ein, beginnend mit dem Sender. Überprüfen Sie die Anschlüsse und das Fehlen von Störungen.

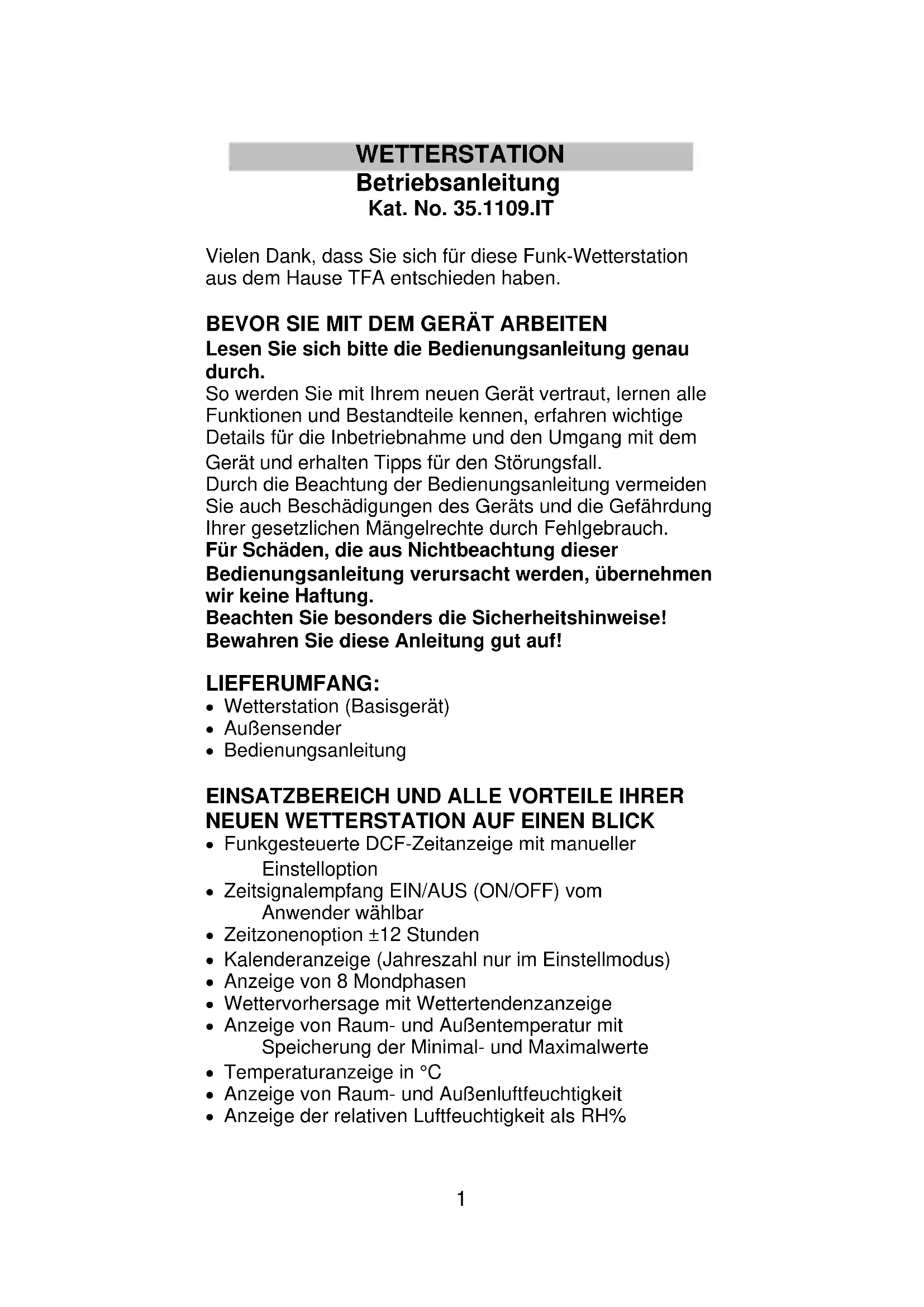

BEDIENUNGSANLEITUNG 35.1109 TFA

Vielen Dank, dass Sie sich für diese Funk-Wetterstation aus dem Hause TFA entschieden haben.

BEVOR SIE MIT DEM GERÄT ARBEITEN

Lesen Sie sichitte die Bedienungsanleitung genaudurch.

So werden Sie mit Ihr dem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die Gefährdung ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

Für Schäden, die aus Nichtbeachtung dieser

Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.

Beachten Sie besonderss die Sicherheitshinweise!

Bewahren Sie diese Anleitung gut auf!

LIEFERUMFANG:

• Wetterstation (Basisgerät)
• Aufsensender
  Bedienungsanleitung

EINSATZBEREICH UND ALLE VORTEILE IHRER NEUEN WETTERSTATION AUF EINEN BLICK

• Funkgesteuerte DCF-Zeitanzeige mit manueller Einstellung
• Zeitsignalempfang EIN/AUS (ON/OFF) vom Anwender wahlbar
• Zeitzonenoption ±12 Stunden
• Kalenderanzeige (Jahreszahl nur im Einstellmodus)
  Anzeige von 8 Mondphasen
• Wettervorhersage mit Wettertendenzanzeige
  Anzeige von Raum- und Außentemperatur mit Speicherung der Minimal- und Maximalwerte

• Temperaturanzeige in ^ C
  Anzeige von Raum- und Außenluftfeuchtigkeit
  Anzeige der relativen Luftfeuchtigkeit als RH%

• Batterietiefstandsanzeige

• Wandmontage oder Tischaufstellung

ZU IHRER SICHERHEIT:

Das Produkt ist ausschließlich für den offen beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
- Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! Verletzungsgefahr:

Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.
- Batterien nicht ins Feuer werfen, kurzschreiben, auseinandernehmen oder aufladen. Explosionsgefasrt!
- Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollenn schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille/TRagen!

! Wichtige Hinweise zur Produktssicherheit!

• Setzen Sie das Gerät keinen hohen Temperaturen, Vibrationen und Erschütterungen aus.
• Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen niederschlagsgeschützten Platz für den Sender aus.

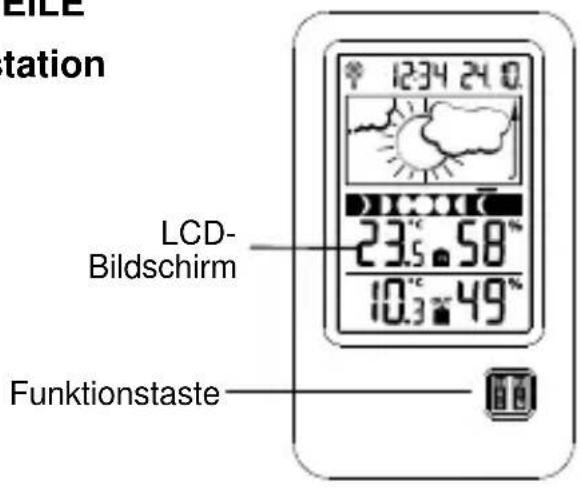

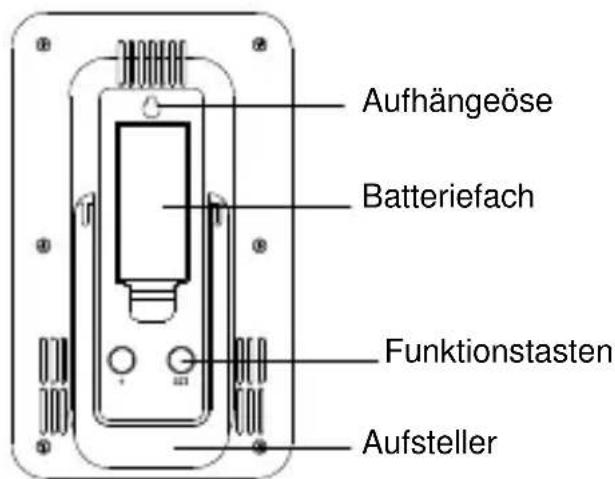

BESTANDTEILE Die Wetterstation

Thermo-Hygro-AuBensender

Fernübertragung der Außenbereichsmesswerte zur Wetterstation per 868 MHz-Signal
- Alternierende Anzeige von AuBentemperatur und -luftfeuchtigkeit auf dem LCD-Bildschirm
- Gehäuse wandmontierbar
- Montageitte an einem geschützten Ort zur Vermeidung von Beeinflussung durch Regen oder direkte Sonneneinstrahlung

EINLEGEN UND ERSETZEN DER BATTERIEN IM THERMO-HYGRO-AUSSENSENDER

Der Außensender arbeitet mit 2 x 1,5 V-Batterien vom Typ Micro AAA, IEC LR3. Zur Installation und zum Ersetzen der Batterien folgen Sieitte den Schritten unter:

1. Entfernen Sie den Batteriefachdeckel, indem Sieihn mit dem Daumen nach oben schieren.
2. Batterien unter Beachtung der korrekten Polarität (siehe Markierung im Batteriefach) einlagen.
3. Batteriefachdeckel wieder einsetzen und nach unter schieben.

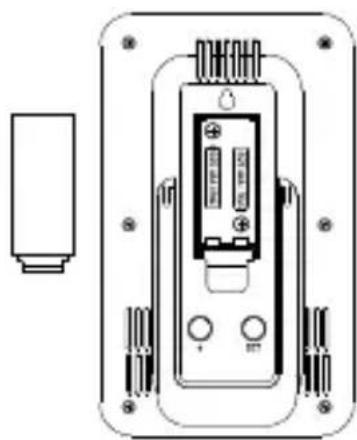

EINLEGEN UND ERSETZEN DER BATTERIEN IN DER WETTERSTATION

Die Wetterstation arbeitet mit 2 × 1,5 V-Batterien von Typ Micro AAA, IEC LR3. Zur Installation und zum Ersetzen der Batterien folgen Sieitte den Schritten unter:

1. Öffnen Sie das Batteriefach, indem Sie den Daumen in die Aussparung drücken und den Batteriefachdeckel anheiten.
2. Batterien unter Beachtung der korrekten Polarität (siehe Markierung) einlagen.
3. Batteriefachdeckel wieder einsetzen.

Batteriewechsel

• Sobald das Batteriesymbol für die Basisstation oben im Display erscheint, wechseln Sieitte die Batterien.
• Sind die Batterien im Außensender zu schwach, erscheint das Batteriesymbol in der Displayzeile der Außentemperatur.

Hinweis:

Im Falle eines Batteriewechsels bei einer der Einheiten,müssen alle Einheiten gemäß Abschnitt "Grundeinstellung" neu eingestellt werden. Dies ist notig, da der AuBensender bei Inbetriebnahme einen Zufallssicherheitscode an die Wetterstation sendet, der von dieser innerhalb der ersten 3 Minuten nach Inbetriebnahme empfangen und gespeichert werden muss.

GRUNDEINSTELLUNG

1. Legen Sie zuerst die Batterien in den Außensende ein (siehe dazu "Einlagen und Ersetzen der Batterien im Thermo-Hygro-Außenender" offen).

2. Legen Sie innerhalb von 2 Minuten nach Aktivierung des Außens senders die Batterien in die Wetterstation ein (siehe dazu "Einlagen und Ersetzen der Batterien in der Wetterstation" oben). Sobald die Batterien eingelegt sind, werden alle Segmente der LCD-Anzeige kurz aufleuchten. Im Anschluss werden die Raumtemperatur und -luftfeuchtigkeit sowie die Zeit als 00:00 zur Anzeige kommt. Werden diese Informationen nicht innerhalb von 60 Sekunden auf dem LCD-Bildschirm angezeigt, so müssen alle Batterien für mindestens 60 Sekunden entnommen und dann neu eingesetzt werden. Kommen die Raumdaten wie gewünscht zur Anzeige, so kann mit dem{nachsten Schritt fortgefahren werden.

3. Nachdem alle Batterien eingelegt sind, wird die Wetterstation beginnen, Daten vom Außensender zu empfangen. Es sollen den die Temperatur- und Luftfeuchtigkeitsdaten des Außenbereichs auf der Wetterstation zur Anzeige kommt. Ist dies nicht innerhalb von 2 Minuten der Fall, so müssen die Batterien aus beiden Geräteinheiten entnommen werden und die Grundeinstellung ist ab Schritt 1 erneut durchzuführen.

4. Zur Sicherstellung einer gute 868 MHz-Datenübertragung sollte die Entfernung zwischen der Wetterstation und dem Außensender nicht mehr als 100m betragen (siehe Hinweise zu "Platzierung" und "868 MHz-Empfang").

Hinweis:
Stellen Sie im Falle eines Batteriewechsels bei den Einheiten sicher, dass die Batterien nicht aus den Kontakten springen. Warten Sie nach einer Batterieentnahme mindestens 1 Minute mit dem Wiedereinlagen der Batterien, da sonst Start- und Übertragungsprobleme auftreten können.

1. Nachdem die Testphase für den Empfang der Außenbereichsdaten beendet ist, beginnt das DCF-Sendemastsymbol in der oberen linken Ecke des LCD-Bildschirms zu blinken. Dies zeigt an, dass die

Uhr das DCF-Signal erkannt hat und versucht, es zu empfangen. Wird das Zeitcodesignal empfangen, bleibt die Anzeige des DCF-Symbols permanent sightbar und die Uhrzeit wird angezeigt.

FUNKGESTEUERTER ZEITEMPFANG

Die Zeitbasis für die funkgesteuerte Zeitanzeige ist eine Cäsum-Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird und die über eine Abweichung von weniger als einer Sekunde in einer Mio. Jahren verfügbar. Diese Zeit wird codiert und als DCF-77-Frequencysignal (77,5 kHz) von einem Sender in Mainflingen bei Frankfurt über einen Sendebereich von etwa 1.500 km ausgestrahlt. Ihr Wetterstation empfängt these Signal, wandelt es um und zeigt Ohnen unabhängig von Sommer oder Winter stets die exakte Zeit.

Die Empfangsqualität des Signals ist überwiegend von den geografischen und baulichen Gegebenheiten abhängig. Im Normalfall sollen in einem Radius von 1.500 km um Frankfurt keine Empfangsprobleme auftreten.

Der DCF-Signalempfang findet zweimal täglich um 2:00 und 3:00 Uhr morgensstatt. Ist auch der Empfang um 3:00 Uhr nicht erfolgreich, so findet bis 6:00 Uhr früh oder bis zum erfolgreichen Empfang jeweils zur vollen Stunde ein weiterer Empfangsversuchstatt. Bleibt auch der Empfangsversuch um 6:00 Uhr erfolglos, so findet der{nachste Empfangsversuch erst wieder am nachsten Morgen um 2:00 Uhrstatt.

Blinkt das Symbol, wird aber keine Uhrzeit eingestellt oder erscheint das DCF-Symbol gar nicht, so beachten Sieitte folgende Punkte:

Es wird empfohlen, einen Mindestabstand von 1,5-2 Metern zu eventuell störenden Geräten wie Computerbildschirmen, Fernsehgeräten, usw. einzuhalten.

• In Stahlbetonbauten (Kellern, Hochhäusern, etc.) ist das empfangene Signal zwangslaufig schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe und/ oder mit der Vorder- oder Rückseite in Richtung des DCF-77-Senders in Frankfurt auszurichten.

• Nachts sind die atmosphärischen Störungen gewöhnlich geringer und ein Empfang ist in den

meisten Fälle möglich. Ein einziger Empfang pro Tag genutzt, um die Genauigkeitsabweichung unter 1 Sekunde zu halten.

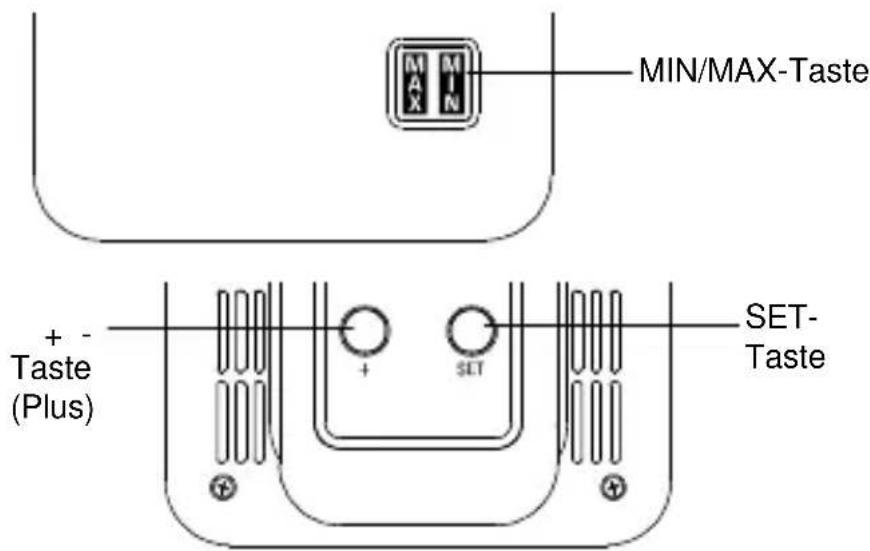

FUNKTIONSTASTEN:

Wetterstation:

Die Wetterstation verfügt über drei leicht bedienbare Funktionstasten, wovon sich eine an der Frontplatte und zwei auf der Rückseite befinden.

SET-Taste (Einstellung)

• Taste drücken und halten zum Eintritt in die manuellen Einstellmodi: Zeitzone, manuelle Zeiteinstellung, Kalender, Zeitsignalempfang EIN/AUS (ON/OFF).

+ -Taste (Plus)

• Erhöhung, Änderung, Umschaltung der Werte im manuellen Einstellmodus.

MIN/MAX-Taste

• Taste kurz drücken zur Umschaltung zwischen Raum- und Außen-MIN/MAX-Temperatur und aktueller Temperatur.

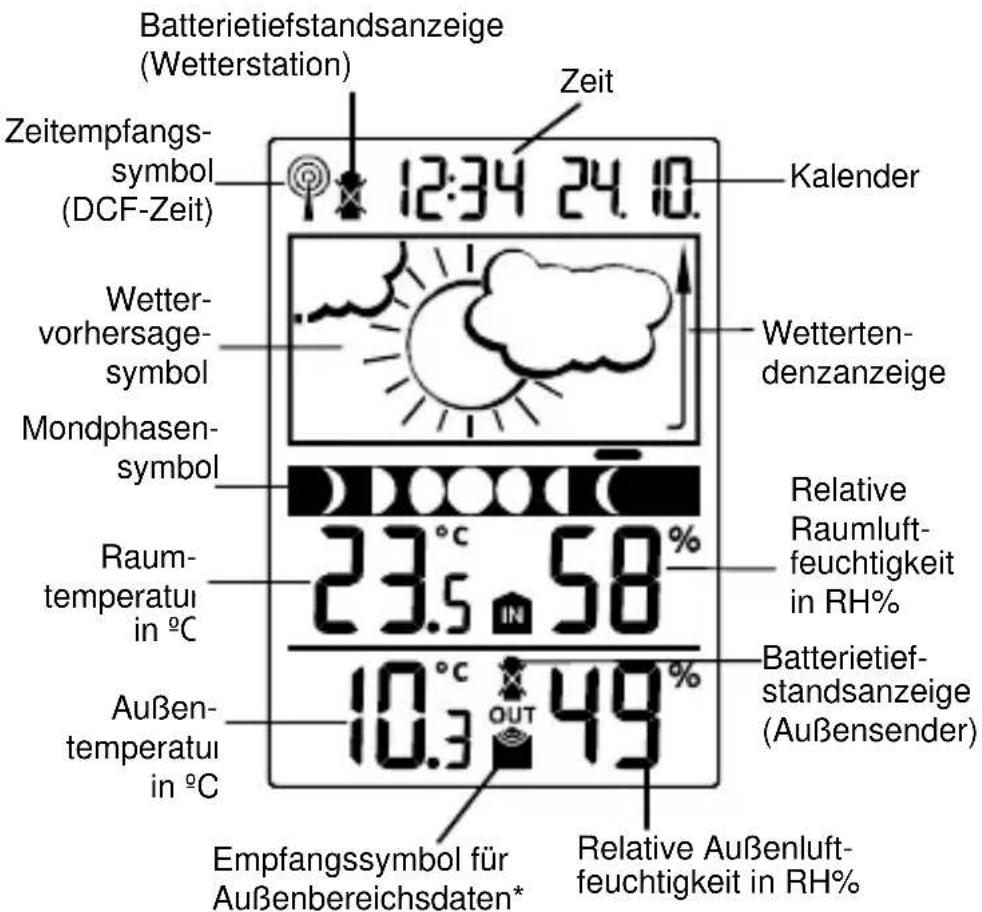

LCD-BILDSCHIRM

Der LCD-Bildschirm ist zur betteren Übersicht in fünf Sektionen eingeteilt, die der Ausgabe der Informationen für Zeit/Kalender, Wettervorhersage, Mondphase, Innenraum- und Außenbereichsdaten dienen.

• Wird das Signal von der Wetterstation erfolgreich empfangen, so ist das Symbol für die Außenbereichsdaten sightbar (nicht sightbar bei erfolglosem Empfang). Dadurch kann der Benutzer auch leicht erkennen, ob der letzte Empfangsversuch erfolgreich (Symbol Ein) oder erfolglos war (Symbol Aus).

MANUELLE EINSTELLUNGEN:

Die folgenden manuellen Einstellungen können durch Drücken und Halten der SET-Taste geändert werden:

• Zeitzonen-Einstellung
• Manuelle Zeiteinstellung
  Kalender-Einstellung
• Einstellung von Zeitsignalempfang EIN/AUS (ON/OFF).

ZEITZONEN-EINSTELLUNG:

Die Voreinstellung der Zeitzone der Wetterstation ist "0". Einstellung einer anderen Zeitzone wie folgt:

1. Der Wert der aktuell eingestillten Zeitzone blinkt.
2. Stellen Sie die neue Zeitzone mithilfe der + -Taste ein. Die Anzeige reicht von 0 bis -12 und darüber von +12 bis 0 in fortlaufenden 1-Stunden-Intervallen.
3. Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in die Manuelle Zeiteinstellung die SET-Taste.

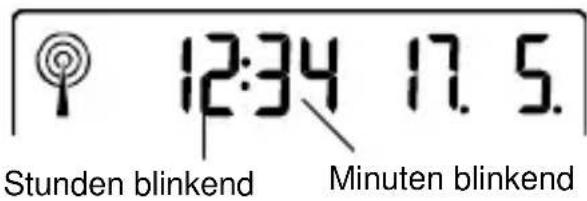

MANUELLE ZEITEINSTELLUNG:

Falls es der Wetterstation nicht möglich ist, das DCF-Signal zu empfangen (Störungen, Signalreichweite, etc.), so kann die Uhrzeit wie folgt auch manuell eingestellt werden. Die Uhr lauft dann wie eine normale Quarzuhr.

1. Die Stundenstellen werden blinken.
2. Stellen Sie mit der + -Taste die Stunden ein.
3. Drücken Sie zur Einstellung der Minuten erneut die SET-Taste. Die Minutenstellen blinken.
4. Stellen Sie mit der +-Taste die Minuten ein.
5. Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in die Kalender-Einstellung die SET-Taste.

Hinweis:

Das Gerät wirdriotz manueller Zeiteinstellung Weiter versuchen, das Zeitsignal zu empfangen. Ist der Empfang erfolgreich, so wird die manuell eingestellte Zeit durch die empfangene Zeitinformation überschreiben. Wahrend der Empfangsversuche blinkt das DCF-Sendemastsymbol. Bei erfolglosen Empfangsversuchen bleibt das Sendemastsymbol unsichtbar, die Versuche werden jedoch weitergebungfr.

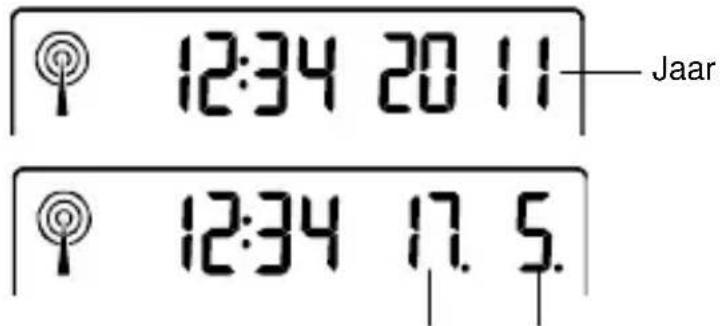

KALENDER-EINSTELLUNG:

Tagesdatum und Monat

Die Voreinstellung des Datum der Wetterstation ist der

1.1.2011. Sobald das funkgesteuerte Zeitsignal empfangen wird, wird das Datum automatisch auf den aktuellen Stand gebracht. Wird kein Signal empfangen, kann das Datum auch manuell eingestellt werden.

1. Die Jahresstellen blinken.
2. Stellen Sie mit der + -Taste das Jahr ein (zwischen 2011 und 2039).
3. Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in die Monatseinstellung erneut die SET -Taste. Die Monatsstellen blinken.
4. Stellen Sie mit der + -Taste den Monat ein.
5. Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in die Tagesdatumseinstellung erneut die SET -Taste. Die Tagesdatumstellen blinken.
6. Stellen Sie mit der + -Taste das Tagesdatum ein.
7. Drücken Sie zur Bestätigung aller Datumseinstellungen und zum Eintritt in die Einstellung des Signalempfangs die SET -Taste.

EINSTELLUNG DES ZEITSIGNALEMPFANGS EIN/AUS (ON/OFF):

In Gegen, in denen der Empfang des DCF-Zeitcodes nicht möglich ist, kann die DCF-Zeitempfangsfungtion abgeschaltet werden. Die Uhr arbeitet dann wie eine normale Quarzuhr (Voreinstellung ist EIN).

1. Die Anzeige "ON" blinkt auf dem LCD-Bildschirm.

2. Drücken Sie zur Abschaltung der Zeitcodeempfangsfunktion die + -Taste.

3. Drücken Sie zur Bestätigung der Einstellung und zum Verlassen der Manuellen Einstellungen die SET -Taste.

Hinweis:

Ist die Zeitempfangsfunktion manuell abgeschaltet (AUS = OFF), so findet so lange kein

Empfangsversuch für das DCF-Zeitsignalstatt, bis die Empfangsfunktion wieder aktiviert wird (EIN = ON).

Das DCF-Zeitcodeempfangsymbol ““ wird auf dem LCD-Bildschirm nicht angezeigt.

VERLASSEN DES MANUELLEN EINSTELLMODUS

Um den Modus Manuelle Einstellungen zu verlassen, ist während der manuellen Einstellungen so lange zu warten, bis automatische Abschaltung erfolgt. Der Modus kehr damit zur normalen Zeitanzeige darüber.

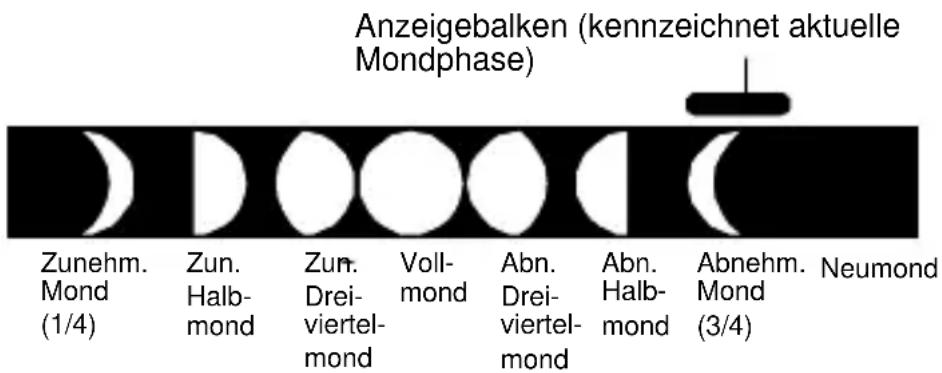

MONDPHASENSYMBOL

Das Mondsymbol auf der Wetterstation zeigt in Abhängigkeit der Kalendereinstellungen während des ganzen Jahres die entsprechenden Mondphasen in den folgenden 8 Schritten. Ein Anzeigebalken über den Mondsymbololen kennzeichnet die aktuelle Mondphase.

WETTERVORHERSAGE UND WETTERTENDENZ:

Die Wettervorhersagesymbole in der zweiten Sektion des LCD-Bildschirms werden in einer der folgenden Kombinationen angezeigt:

Sonnig

Bewölkt mit sonstigen Abschnitten

Regnerisch

Bei plötzlichen oder größeren Schwankungen des Luftdrucks werden die Anzeigesymbole aktualisiert, um die Wetterveränderung anzuzeigen. Ändern sich die Anzeigesymbole nicht, dann hat sich entweder der Luftdruck nicht geändert oder die Änderung ist so langsam eingetreten, dass sie von der Wetterstation nicht registriert werden konnte. Wenn die Anzeigesymbole Sonne oder Regen anzeigen, verändert sich die Anzeige auch dann nicht, wenn sich das Wetter bessert (Anzeige sonnig) oder verschlechtert (Anzeige regnerisch), da die Anzeigesymbole bereits die beiden Extremsituationen darstellen.

Die Anzeigesymbole zeigen eine Wetterbesserung oder -verschlechterung an, was aber nicht unbedingt, wie durch die Symbole angegeben, Sonne oder Regen bedeutet. Ist z. B. das aktuelle Wetter wolkig und es wird Regen angezeigt, deutet dies nicht auf eine Fehlfunktion des Gerätes hin, sondern gibt an, dass der Luftdruck gesunken und eine Wetterverschlechterung zu erwarten ist, wobei essich aber nicht unbedingt um Regen handeln muss.

Hinweis:

Nach der Grundeinstellung sollen den Wettervorhersagen für die ersten 12 - 24 Stunden nicht beachtet werden, da die Station erst über diesen Zeitraum auf konstanter Höhe über dem Meeresspiegel Luftdruckdatenammeln muss, um eine genauere Vorhorsage treffen zu konnen.

Wie bei jeder Wettervorhorsage kann auch bei dieser Wetterstation keine absolute Genauigkeit garantiert werden. In Abhängigkeit von den unterschiedlichen Einsatzzorten, für die das Gerät entwickelt wurde, ist mit einer Vorhorsagegenauigkeit von etwa 75% zu rechnen. So wird das Gerät in Gegenen mit früig plottlich wechselnden Wetterlagen (z.B. von sonstig zu regnerisch) genauer arbeiten als in Gegenen mit geringen und seltenen Wetteränderungen (z.B. meinst sonnig).

Wird die Wetterstation von einem Ort an einen anderen verlegt, der bedeutend hoher oder tiefer liegt als der ursprüngliche Standort (zum Beispiel vom Erdgeschoss in die oberen Stockwerke eines Hauses), so sollen den währrend der ersten 12 - 24 Stunden angezeigten Werte ignoriert werden. Dadurch wird gewährleistet, dass die Wetterstation die Verlegung nicht als Änderung des Luftdrucks wahrnimmt, wenn es sich in Wirklichkeit nur um eine Änderung der Höhe des Standorts handelt.

WETTERTENDENZANZEIGE

Die Wettertendenzanzeigen in Pfeilform (diese befinden sich links und rechts besoin den Wettersymbolen) arbeiten im Zusammenhang mit den Wettervorhersagesymbolen. Zeigt ein Pfeil nach oben, bedeutet dies einen Luftdruckanstieg und somit eine zu erwartende Wetterbesserung. Zeigt ein Pfeil nach unten, sinkt der Luftdruck und eine Wetterverschlechterung ist zu erwarten.

Zieht man dies in Betracht, kann man ersehen, wie sich das Wetter verändert hat und welche Veränderungen zu erwarten sind. Zeigt die Tendenzanzeige z. B. nach unter bei gleichzeitiger Anzeige der Symbole von Sonne und Wolken (wolkig mit sonstigen Abschnitten), dann fand die letzte registrierte Wetteränderung während einer sonstigen Periodestatt (nur das Symbol sonnig). Da die Tendenzanzeige nach unter zeigt, folgt daraus für die{nachste Wetteränderung das Symbol Wolken mit Regen.

Hinweis:

Hat die Wettertendenzanzeige eine erste Luftdruckänderung registriert, dann bleibt sie ständig auf dem LCD-Bildschirm sightbar.

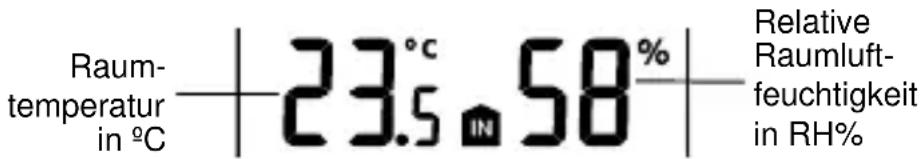

RAUMTEMPERATUR-/ RAUMLUFTFEUCHTIGKEITSDATEN

Die Raumtemperatur- und Raumluftfeuchtgkeitendaten werden automatischactualisiert und in der vierten Sektion des LCD-Bildschirms angezeigt.

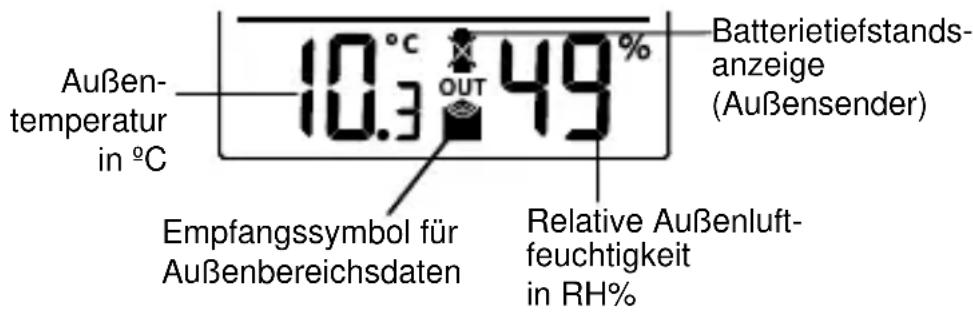

AUSSENTEMPERATUR-/ AUSSENLUFTFEUCHTIGKEITSDATEN

Die unterste Sektion des LCD-Bildschirms zeigt die Außentemperatur und Außenluftfeuchtigkeit sowie das Empfangssymbol für die Außenbereichsdaten.

UMSCHALTUNG UND RÜCKSTELLUNG DER GESPEICHERTEN MIN/MAX-DATEN

ANSICHT DER MIN/MAX-DATEN

Drücken Sie zur Ansicht der gespeicherten MIN/MAX-Raumtemperaturen und MIN/MAX-AuBentemperaturen nacheinander jeweils die MIN/MAX -Taste.

RÜCKSTELLUNG DER MIN/MAX-DATEN

Drucken und halten Sie zur Rückstellung aller Raum-und AuBentemperaturen auf die aktuellen Temperaturen für drei Sekunden die MIN/MAX -Taste.

HINWEIS ZU DEN THERMO-HYGRO-AUSSENSENDERN:

Der Sendebereich der Thermo-Hygro-Außensender kann durch die Umgebungstemperatur beeinflusst werden. Bei kalten Temperaturen kann sich die Sendeentfernung vermindern. Ebenso ist eine Verminderung der Batterieleistung möglich. Beachten Sie diesitte bei der Platzierung der Außensender.

868 MHz-EMPFANGTEST:

Werden die Außentemperatur- und Außenluftfeuchtigkeitsdaten nicht innerhalb von 3 Minuten nach der Grundeinstellung empfangen und angezeigt (oder zeigt die Außenbereichsanzeige der Wetterstation im normalen Betriebsmodus nur "--. -"), so überprüfen Sieitte folgende Punkte:

1. Der Abstand von Wetterstation und Außensender zu Störquellen wie z.B. Computermonitoren oder Fernsehgeräten sollen mindestens 2 Meter betragen.
2. Vermeiden Sie, den/die Thermo-Hygro-Außensender direkt an oder in die Höhe von metallischen Fensterrahmen zu platzieren.
3. Die Benutzung anderer, auf derselben Frequenz (868 MHz) arbeitender Geräte wie z.B. Kopfhörer oder Laufsprecher kann die korrekte Signalübertragung verhindern. Störungen des Empfangs können auch von Nachbarn verursacht werden, die auf derselben Frequenz (868 MHz) arbeitende Geräte betreiben.

Hinweis:

Erfolgte eine korrekte Übertragung des 868 MHz-Signals, so sollen den Batterieflicher von Wetterstation und Außensendern nicht mehr geöffnet werden. Es konnten sich dadurch die Batterien aus den Kontakten losen und damit eine unerwünschte Rückstellung herbeiführen. Sollte dies trotzdem versehentlich vorkommen, so müssen zur Vermeidung von Übertragungsproblemen alle Einheiten neu eingestellt werden (siehe "Grundeinstellung" oben).

Die maximale Sendeenternung vom Thermo-Hygro-AuBensender zur Wetterstation beträgt im freien Feld etwa 100 Meter. Dies ist jeder von den Umgebungsbedingungen und deren Einflüssen abhängig. IstriotzBeachtungdeserFaktorenkeinEmpfangmoglich, so müssen alle Einheiten neu eingestellt werden (siehe "Grundeinstellung"aben).

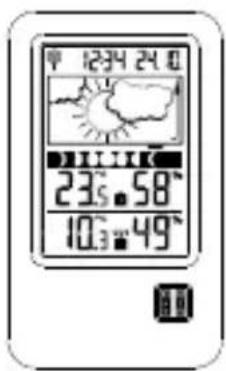

PLATZIERUNG DER WETTERSTATION:

Die Wetterstation bietet die Option von Tischaufstellung oder Wandmontage.itte stellen Sie vor der Wandmontage sicher, dass die AuBenbereichsdaten an der gewünschten Montagestelle korrekt empfangen werden konnen.

Wandmontage wie folgt:

1. Schraube (nicht im Lieferumfang) an der gewündchten Stelle in die Wand drehen. Dabei den Schraubenkopf etwa 5mm von der Wand abstehen halten.

1. Wetterstation mit der Aufhängeose an der Rückseite an der Schraube einhagen. Nach untenziehen und darauf auf achten, dass die Wetterstation safer an der Schraube einrastet.

Ausklappbarer Tischänder:

Der ausklappbare Tischständer befindet sich auf der Rückseite der Wetterstation. Ziehen Sie den Ständer unterhalb des Batteriefachs nach halten hereaus und stellen Sie das Gerät an der gewünschten Örtlichkeit auf.

PLATZIERUNG DES THERMO-HYGRO-AUSSENSENDERS

Montageitte an einem geschützten Ort zur Vermeidung von Beeinflussung durch Regen oder direkte Sonneneinstrahlung.

Der Thermo-Hygro-AuBensender kann mithilfe des Montagehalters, der als Tischständer oder Wandhalter benutzt werden kann, auf eine ebene Flache gestellt oder an eine Wand montiert werden.

Wandmontage wie folgt:

1. Befestigen Sie mithilfe der Schrauben und Plastikdubel den Wandhalter an der gewündsten Wandstelle.

2. Stecken Sie den Außensender auf den Wandhalter.

Hinweis:

Platzieren Sie vor der endgültigen Montage des Wandhalters alle Geräteinheiten an die gewündsten Montagestellen, um zu prufen, ob die Außensenderdaten korrekt empfangen werden. Werden die Signale nicht empfangen, so verschiben Sie die Einheiten geringfällig, da dies meindest bereits zu einem guteignalempfang führt.

PFLEGE UND WARTUNG

• Reinigen Sie das Gerät und den Sender mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden! Vor Feuchtigkeit schützen.
• Entfernen Sie die Batterien, wenn Sie das Gerät langere Zeit nicht verwenden.

FEHLERBESEITIGUNG

Problem	Lösungen
Keine Anzeige auf der Basisstation	· Batterien polrlichtig einlagen · Batterien wechseln
Kein Senderempfang Anzeige „---“	· Batterien des Außenensenders prüfen (keine Akkus verwenden!) · Neuinbetriebnahme von Sender und Basiserätmäß Anleitung · Anderen Aufstellort für Sender und/oder Basiserätmätigkeiten · Abstand zwischen Sender und Basiserätmarringern · Beseitigen der Störquellen
Kein DCF Empfang	· Einstellung DCF Empfang auf „ON“ · Anderen Aufstellort für Basiserätmätigkeiten · Uhrzeit manuell einstehen · Empfangsversuch in der Nacht abwarten
Unkorrekte Anzeige	· Batterien wechseln

ENTSORGUNG

Dieses Produkt wurde unter Verwendung hochwertiger Materialen und Bestandteile hergestellt, die recycliert und wiederverwendet werden können.

Batterien und Akkus durren keinesfalls in den Hausmull! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung

beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugegeben.

Die Bezeichnungen für enthaltene Schwermetalle sind:

Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU

Richtlinie über die Entsorgung von Elektround Elektronik-Altgeräten (WEEE)

gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll

entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten

Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugegeben.

TECHNISCHE DATEN:

Temperaturmessbereiche:

Innenraum : -9,9°C bis +59,9°C mit 0,1°C Auflösung

(Anzeige "OF.L" außerhalb desses

Bereichs)

Außenbereich: -39,9°C bis +59,9°C mit 0,1°C Auflösung

(Anzeige "OF.L" außerhalb desses

Bereichs)

Raumluftfeuchtigkeitsbereich :

20% bis 95% mit 1% Auflösung (Anzeige "- " bei

Temperatur OL.F; Anzeige "19% " bei < 20% und "96%"

bei >95%

Außenluftfeuchtigkeitsbereich :

1% bis 99% mit 1% Auflösung (Anzeige "--" bei

Temperatur OF.L; Anzeige 1% bei < 1% und 99% bei >

99%)

Datumprüfintervale:

Raumtemperatur : alle 16 Sekunden

Raumluftfeuchtigkeit : alle 64 Sekunden

Außenbereichsdaten : alle 4 Sekunden

Sendebereich : bis zu 100 m (Freiland)

Stromversorgung (Alkali-Batterien empfohlen):

Wetterstation : 2 x 1,5 V-Batterie Typ AAA,

IEC LR3

Thermo-Hygro-AuBensender : 2 x 1,5 V-Batterie Typ

AAA, IEC LR3

Abmessungen (L x B x H):

Wetterstation : 94,6mm x 20mm x 157mm

Thermo-Hygro-AuBensender: 36mm× 16mm× 102,6mm

Übertragungsfrequency : 868 MHz

Maximale Sendeleistung: < 25mW

These Anleitung oder Auszüge daraus dürfen nur mit

Zustimmung von TFA Dostmann

veröffentlich werden. Die technischen Daten entsprechen

dem Stand bei Drucklegung

und können ohne vorherige Benachrichtigung geändert werden.

Die neuesten technischen Daten und Informationen zu

Ihrem Produkt finden Sie unter Eingabe der Artikel

Nummer auf unserer Homepage.

EU-Konformitätserklung

Hiermit erklart TFA Dostmann, dass der Funkanlageotyp

35.1109 der Richtlinie 2014/53/EU entspricht. Der

vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar:

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-

97877 Wertheim

10/16

WEATHERSTATION

Instruction Manual

Cat. No. 35.1109.IT

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim

10/16

STATION METEO

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-

97877 Wertheim

10/16

WEEKSTATION

Handleiding

Cat. No. 35.1109.IT

HANDBEDIENDE REGELSTAND:

HANDBEDIENDE REGELSTAND TIJD:

REGELSTAND KALENDER:

Datum en maand

REGELSTAND TIJDONTVANGST AAN/UIT:

Binnenvochtigkeit : Elke 64 seconden

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim

06/11

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-

97877 Wertheim

10/16

VÄDERLEKSSTATION

Instruktsmanual

INLEDNING:
