BEDIENUNGSANLEITUNG 30.3064.01 TFA

RoHS Bedienungsanleitung Instruction manual Mode d’emploi Instrucciones de uso Gebruiksaanwijzing Istruzioni per l'uso Kat. Nr. 30.3064 TFA_No. 30.3064_Anleitung 23.10.2017 15:34 Uhr Seite 132 Fig. 1 Fig. 2 A 11 A 10 A 7 C 2 C 1 A 9 A 1 A 3 A 5 A 6 A 8 A 2 A 4 B 1 B 2 B 3 B 4 TFA_No. 30.3064_Anleitung 23.10.2017 15:34 Uhr Seite 2Fig. 3

SPIRA – Funk-Thermometer

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.

• Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

• Funk-Thermometer (Basisstation)

• Außensender (Kat.-Nr. 30.3232.02)

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Farbdisplay mit zwei Helligkeitsstufen

• Funkuhr mit Datum und ausgeschriebenem Wochentag (Deutsch/Englisch)

• Außentemperatur über kabellosen Außensender (max. 100m)

• Anzeige der Innentemperatur

• Höchst- und Tiefstwerte

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet.

• Verwenden Sie das Produkt nicht anders, als in dieser Bedienungsanleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht! Lebensgefahr durch Stromschlag!

• Schließen Sie das Basisgerät nur an eine vorschriftsmäßig installierte Steckdose mit einer Netzspannung von 230 V an! Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein. D 1 D 2 D 3 D 4 TFA_No. 30.3064_Anleitung 23.10.2017 15:34 Uhr Seite 376 SPIRA – Funk-Thermometer

• Das Basisgerät und das Netzteil dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur für den Betrieb in tro- ckenen Innenräumen geeignet.

• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzteil beschädigt sind.

• Bewahren Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die mögliche Gefahren im Umgang mit elektrischen Geräten nicht richtig einschätzen können.

• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt oder das Gerät für längere Zeit nicht benutzt wird.

• Verwenden Sie ausschließlich das mitgelieferte Netzteil.

• Verbinden Sie erst das Kabel mit dem Basisgerät und stecken Sie dann den Netzstecker in die Steckdose.

• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.

• Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in Berührung kommt. Vorsicht! Verletzungsgefahr:

• Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermu- ten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwen- den Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.

• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen! Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie die Geräte keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

• Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen niederschlagsgeschützten Platz für den Außensender aus.

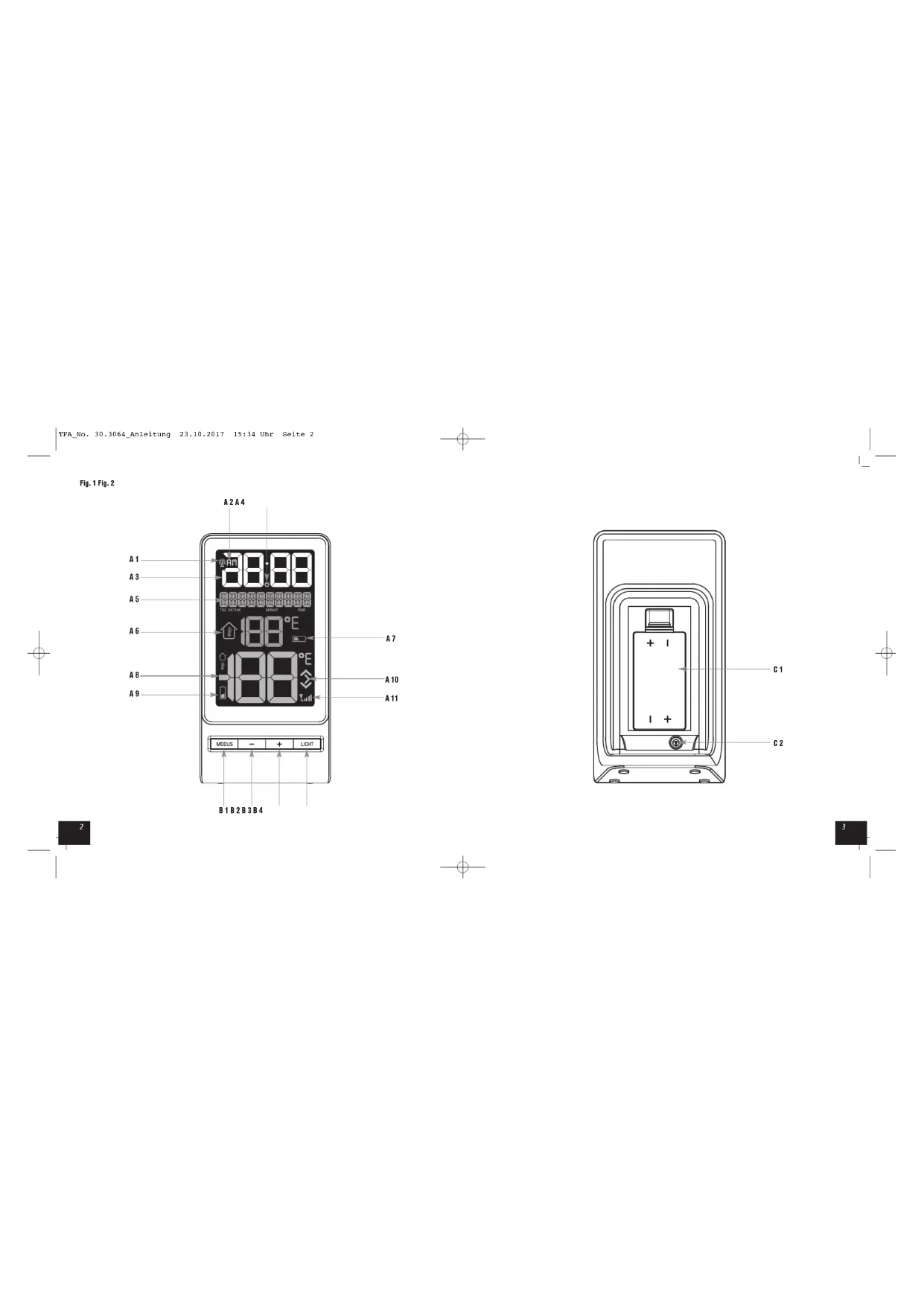

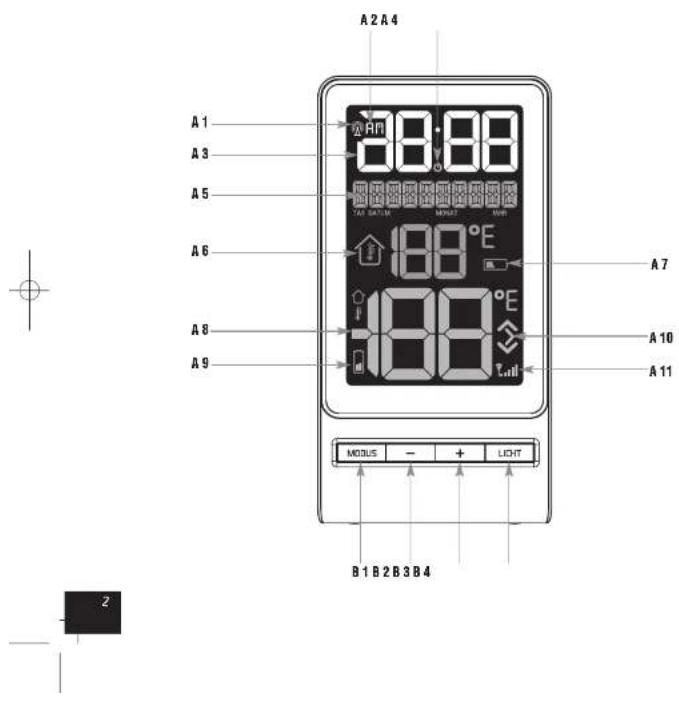

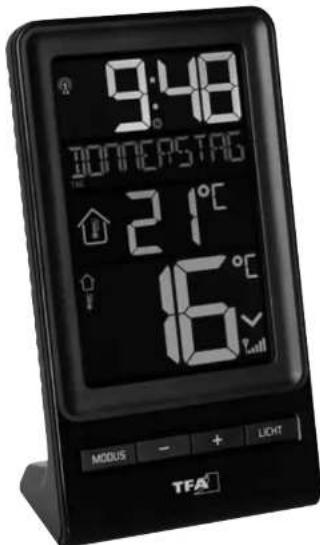

A: Display-Anzeige (Fig. 1): A 1: DCF-Funkempfangssymbol A 2: AM/PM A 3: Uhrzeit A 4: Sommerzeitsymbol A 5: Wochentag/Datum A 6: Innentemperatur SPIRA – Funk-Thermometer

A 7: Batteriesymbol für die Basisstation A 8: Außentemperatur A 9: Batteriesymbol für den Sender A 10: Trendpfeil A 11: Empfangssymbol für den Sender B: Tasten (Fig. 2): B 1: MODUS Taste B 2: – Taste B 3: + Taste B 4: LICHT Taste C: Gehäuse (Fig. 2): C 1: Batteriefach C 2: Netzadapteranschluss

5.2 Sender (Fig. 3):

D 1: LED-Kontrolllampe D 2: TX Taste D 3: Batteriefach D 4: Aufhängeöse

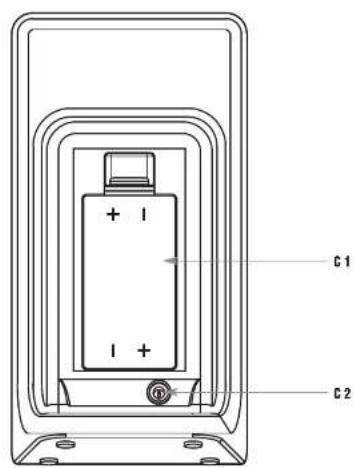

6.1 Einlegen der Batterien

• Legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu mögli- chen Störquellen (elektronische Geräte und Funkanlagen).

• Ziehen Sie die Schutzfolie vom Display der Basisstation.

• Stecken Sie den Anschlussstecker in den Anschluss und schließen Sie das Gerät mit dem Netzstecker am Stromnetz an. Wichtig! Stellen Sie sicher, dass Ihre Netzspannung nicht mehr als 240 V beträgt! Andere Netzspannungen können zur Beschädigung des Gerätes führen.

• Ein kurzer Signalton ertönt und alle Segmente werden kurz angezeigt.

• Öffnen Sie das Batteriefach des Außensenders.

• Legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.

• Schließen Sie das Batteriefach wieder.

6.2 Empfang des Außensenders

• Nach dem Einlegen der Batterien startet der Außensender automatisch mit der Übertragung der Außentemperatur. Das Funksymbol blinkt auf dem Display der Basisstation.

• Wird die Außentemperatur nicht empfangen, erscheint „- -” auf dem Display. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch. Beseitigen Sie eventuelle Störquellen.

• Sie können die Initialisierung auch manuell starten. Halten Sie die – Taste auf der Basisstation für drei Sekunden gedrückt.

• Auf dem Display der Außentemperatur erscheint „- -” und das Funksignal-Symbol blinkt. Die Basisstation versucht, die Außentemperatur zu empfangen.

• Drücken Sie nun die TX Taste im Batteriefach des Senders. TFA_No. 30.3064_Anleitung 23.10.2017 15:34 Uhr Seite 498 SPIRA – Funk-Thermometer

6.3 Empfang des Funkuhrsignals

• Drücken Sie die – Taste. Die Uhr versucht nun, das Funkuhrsignal zu empfangen und das DCF-Funkempfangssymbol blinkt.

• Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, werden die funkgesteuerte Zeit und das DCF-Funkempfangssym- bol ständig im Display angezeigt.

• Der DCF-Funkempfang findet täglich um 2:00,3.00, 4:00 und 5:00 Uhr morgens statt. Ist auch der Funkempfang um 5:00 Uhr nicht erfolgreich, so findet um 7:00 Uhr früh ein weiterer Funkempfangsversuch statt.

• Es gibt drei verschiedene Empfangssymbole: blinkt – Empfang aktiv bleibt stehen – Empfang erfolgreich kein Symbol – kein Empfang

• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit auch manuell eingestellt werden.

• Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Manuelle Einstellungen).

6.4 Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braun- schweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reich- weite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint das Symbol auf dem Dis- play. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von

1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschir- men und Fernsehgeräten einzuhalten.

• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einzi- ger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

6.5 Einlegen der Batterien in die Basisstation

• Die Batterien fungieren im Falle eines Stromausfalls als Backup-Batterien.

• Für eine dauerhafte Hintergrundbeleuchtung und um die Leistungsdauer der Batterien zu verlängern, verwenden Sie bitte den mitgelieferten Netzadapter. SPIRA – Funk-Thermometer

• Öffnen Sie das Batteriefach auf der Rückseite.

• Legen Sie zwei neue Batterien 1,5 V AA in das Batteriefach. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.

• Schließen Sie das Batteriefach wieder.

7. Hintergrundbeleuchtung

• Achtung: Die Hintergrundbeleuchtung im Dauerbetrieb funktioniert nur mit Netzstecker.

• Drücken Sie die LICHT Taste einmal, um die Hintergrundbeleuchtung zu dimmen.

• Drücken Sie die LICHT Taste noch einmal, um die Hintergrundbeleuchtung auszuschalten.

• Zum kurzzeitigen Aktivieren der Hintergrundbeleuchtung drücken Sie eine beliebige Taste (nur im Batteriebetrieb).

• Das Gerät verlässt automatisch den Einstellmodus, wenn 20 Sekunden keine Taste gedrückt wird.

• Halten Sie die – oder + Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

• Mit der MODUS Taste können Sie im Normalmodus die Anzeige von Wochentag auf Datum umschalten.

8.1 Manuelle Einstellungen

• Halten Sie die MODUS Taste im Normalmodus für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen:

• GERMAN (Voreinstellung) blinkt im Display.

• Mit der – oder + Taste können Sie die Spracheinstellung Deutsch (GERMAN) oder Englisch (ENGLISH) wählen.

• Haben Sie Deutsch ausgewählt, erscheint die Anzeige nun auf Deutsch.

• Drücken Sie die MODUS Taste noch einmal und Sie können nun nacheinander die Tastentöne (Voreinstellung PIEP ON), den DCF Empfang (Voreinstellung RCC ON), die Zeitzone (Voreinstellung DCF 0H), das 12- oder 24-Stunden-Zeitsystem (Vor- einstellung ZEIT 24H), die Stunden, die Minuten, das Jahr, den Monat, das Datum und die Temperatureinheit (Voreinstel- lung TEMP °C) ansteuern und mit der – oder + Taste einstellen.

• Bestätigen Sie die Eingabe mit der MODUS Taste.

• Bei erfolgreichem Empfang des DCF-Funksignals und bei aktiviertem Empfang wird die manuell eingestellte Zeit über- schrieben.

8.1.1 DCF-Funkempfang

• Standardgemäß ist der DCF-Empfang aktiviert (RCC ON) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manuelle Einstellung erforderlich.

• Drücken Sie im Einstellungsmodus die – oder + Taste, wenn Sie den DCF-Funkempfang deaktivieren wollen (RCC OFF).

• Bestätigen Sie die Eingabe mit der MODUS Taste. TFA_No. 30.3064_Anleitung 23.10.2017 15:34 Uhr Seite 51110 SPIRA – Funk-Thermometer

8.1.2 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie mit der – oder + Taste die Zeitzonenkorrektur (+12/-12) vornehmen.

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der funkgesteuerten Zeit unterscheidet (z.B. +1 = eine Stunde später).

• Bestätigen Sie die Eingabe mit der MODUS Taste.

8.1.3 Einstellung des 24- oder 12- Stunden-Formats

• Im Einstellungsmodus können Sie zwischen dem 24 Stunden oder 12 Stunden-Format auswählen.

• Drücken Sie die – oder + Taste.

• Im 12-h-Format erscheint AM (vormittags) und PM (nachmittags) auf dem Display.

• Bestätigen Sie die Eingabe mit der MODUS Taste.

8.1.4 Einstellung der Temperatureinheit

• Im Einstellungsmodus können Sie zwischen °C (Celsius) oder °F (Fahrenheit) als Temperatureinheit auswählen.

• Drücken Sie die – oder + Taste.

• Bestätigen Sie die Eingabe mit der MODUS Taste.

9. Maximum/Minimum Funktion

• Drücken Sie die + Taste im Normalmodus.

• AUSSEN und HO erscheint auf dem Display.

• Die höchste Außentemperatur seit der letzten Rückstellung wird angezeigt.

• Drücken Sie die + Taste noch einmal.

• AUSSEN und NI erscheint auf dem Display.

• Die niedrigste Außentemperatur seit der letzten Rückstellung wird angezeigt.

• Drücken Sie die + Taste noch einmal.

• INNEN und HO erscheint auf dem Display.

• Die höchste Innentemperatur seit der letzten Rückstellung wird angezeigt.

• Drücken Sie die + Taste noch einmal.

• INNEN und NI erscheint auf dem Display.

• Die niedrigste Innentemperatur seit der letzten Rückstellung wird angezeigt.

• Drücken Sie die + Taste noch einmal, um in den Normalmodus zurückzukehren.

• Das Gerät verlässt automatisch den MAX/MIN-Modus, wenn für längere Zeit keine Taste gedrückt wird.

9.1 Rückstellung auf die aktuelle Temperatur

• Die maximalen und minimalen Werte werden täglich automatisch zurückgestellt (Mitternacht 00:00).

• Halten Sie die + Taste für zwei Sekunden gedrückt, während auf dem Display die höchsten oder tiefsten Werte angezeigt werden, um die Werte manuell zu löschen. SPIRA – Funk-Thermometer

• Die Tendenzpfeile zeigen Ihnen an, ob die Temperaturwerte aktuell steigen, fallen oder gleich bleiben.

11. Aufstellen und Befestigen der Basisstation und des Senders

• Stellen Sie die Basisstation im Wohnraum auf. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Com- puter, Funktelefone) und massiven Metallgegenständen.

• Mit der Aufhängeöse auf der Rückseite des Senders kann dieser an der Wand befestigt werden. Suchen Sie sich im Freien einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonneneinstrahlung verfälscht die Messwer- te und ständige Nässe belastet die elektronischen Bauteile unnötig).

• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite im Freifeld bis zu 100 Meter), bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereich- weite erheblich reduzieren.

• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Basisstation.

12. Pflege und Wartung

• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Entfernen Sie die Batterien, wenn Sie die Geräte längere Zeit nicht verwenden.

• Bewahren Sie Ihre Geräte an einem trockenen Platz auf.

12.1 Batteriewechsel

• Sobald das Batteriesymbol in der Displayzeile der Außentemperatur erscheint, wechseln Sie bitte die Batterien im Außen- sender.

• Sobald das Batteriesymbol in der Displayzeile der Innentemperatur erscheint, wechseln Sie bitte die Batterien in der Basis- station.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Außensender und Basisstation wieder hergestellt werden – also immer beide Geräte neu in Betrieb nehmen oder manuelle Sendersuche starten.

13. Fehlerbeseitigung

Problem Lösung Keine Anzeige Netzbetrieb: auf der Basisstation ➜ Basisstation mit Netzteil anschließen ➜ Hintergrundbeleuchtung mit LICHT Taste aktivieren ➜ Netzteil überprüfen Batteriebetrieb: ➜ Batterien polrichtig einlegen TFA_No. 30.3064_Anleitung 23.10.2017 15:34 Uhr Seite 61312 SPIRA – Funk-Thermometer

➜ Hintergrundbeleuchtung kurzzeitig aktivieren mit beliebiger Taste ➜ Batterien wechseln Kein Senderempfang ➜ Kein Außensender installiert Anzeige „- -” ➜ Batterien des Außensenders prüfen (keine Akkus verwenden!) ➜ Manuelle Sendersuche gemäß Bedienungsanleitung starten ➜ Neuinbetriebnahme von Außensender und Basisstation gemäß Bedienungsanleitung ➜ Anderen Aufstellort für Außensender und/oder Basisstation wählen ➜ Abstand zwischen Außensender und Basisstation verringern ➜ Beseitigen der Störquellen Unkorrekte Anzeige ➜ Batterien wechseln (im Batteriebetrieb)

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederver- wendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsor- gung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzuge- ben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elek- tronikgeräten abzugeben.

15. Technische Daten

Basisstation Messbereich Innentemperatur 0 °C… +50 °C (32°F…122°F) Spannungsversorgung 2 x 1,5 V AA (Batterien nicht inklusive) Netzstecker 230 V AC / 5.0 V DC (inklusive) SPIRA – Funk-Thermometer

Gehäusemaße 83 x 55 x 152 mm Gewicht 161 g (nur das Gerät) Sender Messbereich Außentemperatur -40 °C… +60 °C (-40°F…140°F) Reichweite Ca. 100 m (Freifeld) Übertragungsfrequenz 433 MHz Maximale Sendeleistung < 10mW Spannungsversorgung 2 x 1,5 V AA (Batterien nicht inklusive) Gehäusemaße 40 x 21 x 130 mm Gewicht 47 g (nur das Gerät) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Pro- dukt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3064 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 10/17 TFA_No. 30.3064_Anleitung 23.10.2017 15:34 Uhr Seite 71514 SPIRA – Wireless thermometer
