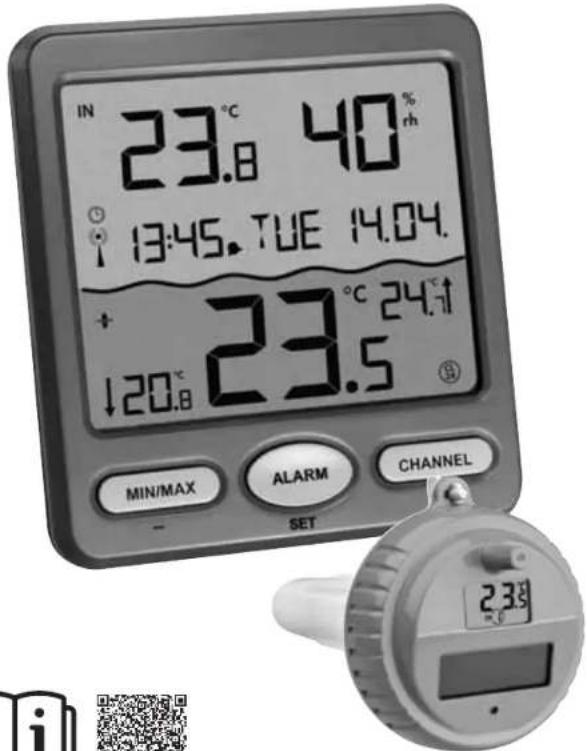

BEDIENUNGSANLEITUNG Venice 30.3056.10 TFA

Fig. 4 E 5 E 6 E 1 TFA_No. 30.3056_Anleitung_12_20 14.12.2020 11:37 Uhr Seite 376 VENICE - Funk-Poolthermometer

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien mög- lichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.

• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhand- schuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Vorsicht: Das Solarpanelle ist empfindlich. Lassen Sie den Poolsender nicht fallen.

• Setzen Sie die Geräte keinen heftigen Stößen, Erschütterungen oder extremen Temperaturen aus.

• Schützen Sie die Basisstation vor Feuchtigkeit.

5.1 Basisstation (Empfänger)

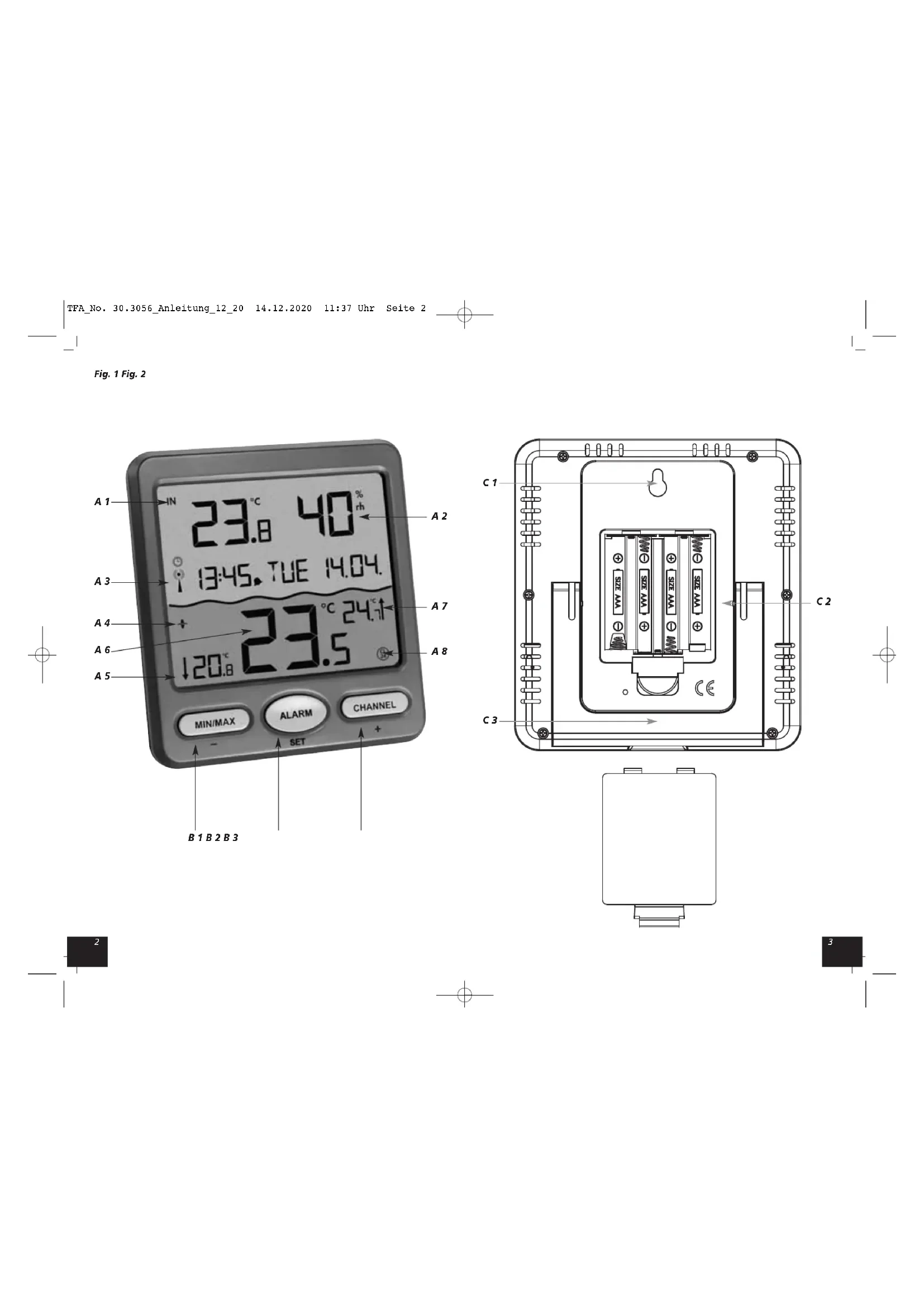

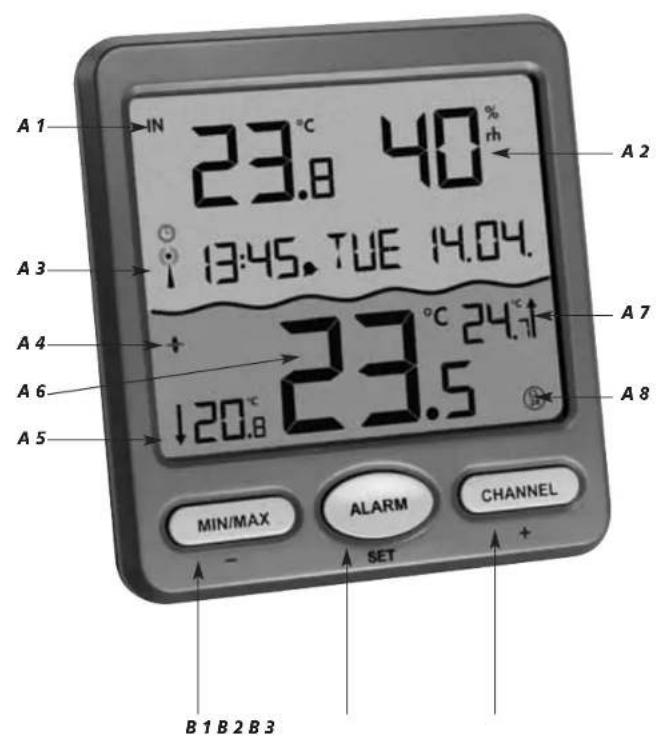

A: Display-Anzeige (Fig. 1): Oberes Display Anzeige für die Innenwerte A 1: Symbol für Innen A 2: Innentemperatur und Luftfeuchtigkeit A 3: Symbol für DST und DCF, Uhrzeit, Wochentag oder Sekunden, Datum, gegebenenfalls Weckzeit und Alarmsymbol Unteres Display Anzeige für den Poolsender A 4: Symbol für den Poolsender A 5: Minimale Wassertemperatur mit Symbol, gegebenenfalls Alarmsymbol A 6: Aktuelle Wassertemperatur A 7: Maximale Wassertemperatur mit Symbol, gegebenenfalls Alarmsymbol A 8: CL24 Symbol für automatische Rückstellung der maximalen und minimalen Werte B: Tasten (Fig. 1): B 1: MIN/MAX/- Taste B 2: ALARM/SET Taste B 3: CHANNEL/+ Taste C: Gehäuse (Fig. 2): C 1: Wandaufhängung C 2: Batteriefach C 3: Ständer (ausklappbar)

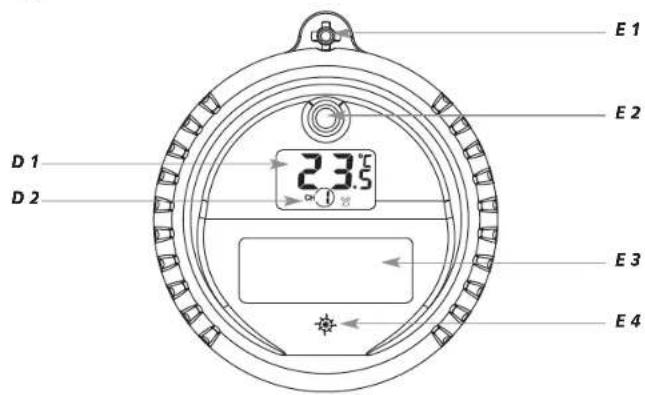

5.2 Poolsender (Fig. 3):

D: Display-Anzeige: D 1: Wassertemperatur D 2: Kanalnummer E: Gehäuse (Fig. 3+4): Deckel oben E 1: Verschlussriegel E 2: Antenne E 3: Solarpanel E 4: LED-Kontrolllampe Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigun- gen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehl- gebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht wer- den, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes

• Für Schwimmbad und Teich

• Wassertemperatur über kabellosen Poolsender (433 MHz), Reichweite ca. 50 m (Freifeld)

• Sensor mit 180 mm Messtiefe und Solarpanel

• Innentemperatur und Luftfeuchtigkeit

• Einstellbarer Temperaturalarm

• Höchst- und Tiefstwerte

• Funkuhr mit Weckalarm und Datum

• Erweiterbar auf bis zu 7 Temperatur-/Feuchtesender (Kat. Nr. 30.3208.02) zur Kli- makontrolle von entfernten Räumen (z.B. Kinderzimmer, Weinkeller) oder dem Außenbereich

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht!

• Bewahren Sie die Batterien und die Geräte außerhalb der Reichweite von Kindern auf.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie ver- muten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufla- den. Explosionsgefahr! TFA_No. 30.3056_Anleitung_12_20 14.12.2020 11:37 Uhr Seite 498 VENICE - Funk-Poolthermometer

6.3 Empfang der Funkzeit

• Die Uhr versucht, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach ein paar Minuten empfangen wurde, werden die funkgesteuerte Zeit, das DCF-Empfangssymbol, gegebenenfalls das Sommerzeit- symbol und das Datum ständig im Display angezeigt.

• Der DCF-Signalempfang findet alle sechs Stunden statt.

• Es gibt drei verschiedene Empfangssymbole: blinkt - Empfang aktiv bleibt stehen - Empfang erfolgreich kein Symbol – kein Empfang / Uhrzeit manuell einstellen

• Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF- Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellungen”).

7. Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physika- lisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Fre- quenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr emp- fängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Som- merzeit erscheint das Symbol im Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen. Bitte beachten Sie folgende Hinweise:

Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.

In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicher- weise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genau- igkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

• Wichtig: Während des Empfangs der Außenwerte und der Funkzeit ist keine Tastenbedienung möglich.

Halten Sie die MIN/MAX/- oder CHANNEL/+ Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

Das Gerät verlässt automatisch den Einstellmodus, wenn für längere Sekunden keine Taste gedrückt wird.

8.1 Manuelle Einstellungen

Halten Sie die ALARM/SET Taste im Normalmodus gedrückt.

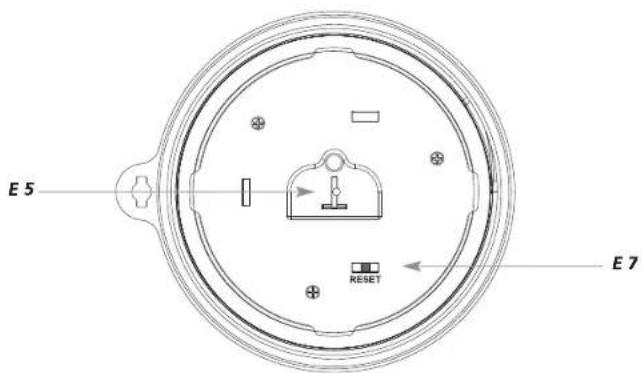

RCC erscheint im Display Deckel innen E 5: Batteriefach E 6: Verbindungskabel E 7: RESET Knopf

6.1 Einlegen der Batterien

• Legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).

6.1.1 Installation des Poolsenders (Fig. 5)

• Drehen Sie den Verschlussriegel um 90° und entfernen Sie ihn.

• Drehen Sie den Verschlussdeckel kräftig in Pfeilrichtung (open), siehe S. 78, Fig. 5 !

• Achten Sie beim Öffnen auf das Verbindungskabel.

• Öffnen Sie das Batteriefach des Poolsenders, indem Sie den Batteriefachdeckel an der Aussparung abheben.

• Legen Sie vier neue Batterien 1,5 V AAA polrichtig ein.

• Die LED Kontrolllampe blinkt.

• Auf dem Display des Poolsenders erscheinen die Kanalnummer 1 und die Tempera- tur in °C.

• Schließen Sie das Batteriefach und verschrauben Sie den Verschlussdeckel wieder sorgfältig.

• Achten Sie dabei auf den Dichtungsring.

• Stecken Sie den Verschlussriegel von unten in die Aussparung und verriegeln Sie den Deckel wieder.

6.1.2 Installation der Basisstation

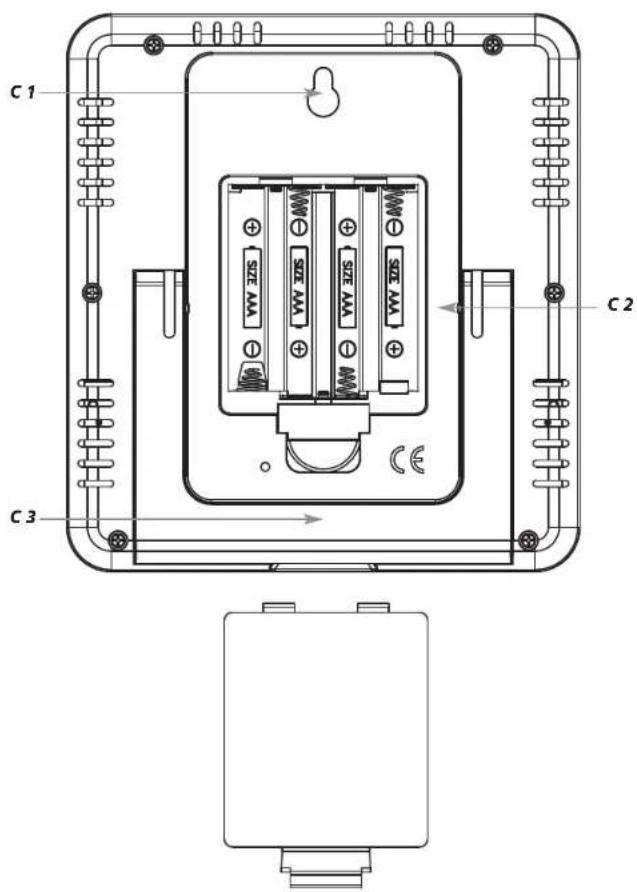

• Öffnen Sie das Batteriefach und legen Sie vier neue Batterien 1,5 V AAA polrichtig ein.

• Ein kurzer Signalton ertönt.

• Alle Segmente werden kurz angezeigt.

• Auf dem oberen Display der Basisstation erscheint die Innentemperatur und Luft- feuchtigkeit.

• Der Poolsender belegt automatisch Kanalnummer eins und wird im unteren Dis- play angezeigt. Bei erfolgreichem Empfang erscheint die Wassertemperatur mit Höchst- und Tiefstwerten.

• Schließen Sie das Batteriefach wieder.

6.2 Empfang der Außenwerte

• Nach dem Einlegen der Batterien werden die Messdaten des Poolsenders an die Basisstation übertragen. Die LED Kontrolllampe blinkt. Werden die Außenwerte nicht empfangen, erscheint „- -” auf dem Display der Basisstation. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch. Beseitigen Sie eventuelle Stör- quellen. Drücken Sie die RESET-Taste im Poolsender.

• Sobald die Basisstation die Funkzeit erhalten hat, können Sie die Initialisierung auch manuell starten. Halten Sie die CHANNEL/+ Taste für drei Sekunden gedrückt. Ein kurzer Signalton ertönt und die Basisstation versucht die Außen- werte zu empfangen. TFA_No. 30.3056_Anleitung_12_20 14.12.2020 11:38 Uhr Seite 51110 VENICE - Funk-Poolthermometer

8.2.1 Zurückstellung der maximalen und minimalen Werte

8.2.1.1 Manuelle Zurückstellung

• Drücken und halten Sie die MIN/MAX- Taste, während die maximalen oder mini- malen Werte angezeigt werden. Die Werte werden gelöscht und auf den aktuel- len Wert zurückgesetzt.

8.2.1.2 Automatische Zurückstellung

• Im Einstellungsmodus können Sie die automatische Zurückstellung der maximalen und minimalen Werte aktivieren oder deaktivieren (siehe Punkt 8.1.4).

8.3 Displayanzeige Sekunden/Wochentag oder Datum/Jahr

• Im Normalmodus wird Ihnen die Uhrzeit mit Sekunden und das Datum angezeigt.

Durch Drücken und Halten der MIN/MAX/- Taste für drei Sekunden können Sie die Anzeige von Sekunden auf den Wochentag dauerhaft umstellen.

Die Anzeige des Jahres erscheint für 30 Sekunden. Danach wird wieder das aktuel- le Datum angezeigt.

8.4 Alarm-Einstellmodus

• Im Alarm-Einstellmodus können Sie einen Weckalarm, einen Low-Alarm und einen Hi-Alarm für den Pool-Sender einstellen.

Drücken Sie die ALARM/SET Taste.

ALM und 0:00 (Voreinstellung) oder die zuletzt eingestellte Weckzeit wird auf dem Display angezeigt. Für den HI/Low-Alarm erscheint 37,8/15,6 (Voreinstellung) oder der zuletzt eingestellte Alarmwert.

8.4.1 Einstellung des Weckalarms

• Halten Sie die ALARM/SET Taste gedrückt.

Die Stundenanzeige blinkt.

Stellen Sie mit der MIN/MAX/- oder CHANNEL/+ Taste die Stunden ein.

Drücken Sie die ALARM/SET Taste noch einmal und stellen Sie auf gleiche Weise die Minuten ein.

Bestätigen Sie die Eingabe mit der ALARM/SET Taste.

8.4.2 Einstellung des Pooltemperaturalarms

• Der untere Temperaturalarmwert blinkt.

Stellen Sie mit der MIN/MAX/- oder CHANNEL/+ Taste den unteren Temperatur- alarmwert ein.

Drücken Sie die ALARM/SET Taste noch einmal und stellen Sie auf gleiche Weise den oberen Temperaturalarmwert ein.

Bestätigen Sie die Eingabe mit der ALARM/SET Taste. Drücken Sie noch einmal die ALARM/SET Taste, und um in den Normalmodus zurückzukehren.

8.4.3 Aktivierung des Alarms

• Um einen Alarm (Weckalarm, Low-Alarm, Hi-Alarm) zu aktivieren, drücken und halten Sie die ALARM/SET-Taste im Alarm-Einstellmodus für 3 Sekunden, solange der entsprechende Wert noch blinkt. Ist der Alarm aktiviert, erscheint ein Alarm- symbol neben dem entsprechenden Wert.

Auf gleiche Weise lässt sich ein Alarmwert auch wieder deaktivieren.

ON (Voreinstellung) fängt an zu blinken und Sie können mit der MIN/MAX/- oder CHANNEL/+ Taste das DCF Funkempfang ausschalten (OFF).

Drücken Sie die ALARM/SET Taste noch einmal und Sie können nun nacheinander die Zeitzone (ZON – Voreinstellung 0H), die 12- und 24 Stunden-Anzeige (24H - Voreinstellung), die Stunden, die Minuten, die Datumsanzeige (D-M Voreinstel- lung), den Monat, den Tag, das Jahr und die Möglichkeit der automatischen Zurückstellung der maximalen und minimalen Werte (CLR - Voreinstellung ON) ansteuern und mit der MIN/MAX/- oder CHANNEL/+ Taste einstellen.

Bestätigen Sie mit der ALARM/SET Taste.

Bei erfolgreichem Empfang des DCF-Funksignals und wenn der Funkempfang akti- viert ist, wird die manuell eingestellte Zeit überschrieben

8.1.1 Einstellung der Zeitzone

Im Einstellungsmodus können Sie die Zeitzonenkorrektur (-12/+12) vornehmen.

Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen wer- den kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1=eine Stunde später).

ZON erscheint im Display.

Drücken Sie die MIN/MAX/- oder CHANNEL/+ Taste.

Bestätigen Sie die Eingabe mit der ALARM/SET Taste.

8.1.2 Einstellung der 12- und 24 Stunden-Anzeige

• Mit der MIN/MAX/- oder CHANNEL/+ Taste können Sie im Einstellungsmodus das

12- oder 24-Stunden-Zeitsystem auswählen.

Im 12-h-System erscheint AM oder PM (nach 12 Uhr) auf dem Display.

8.1.3 Einstellung der Datumsanzeige

• Mit der MIN/MAX/- oder CHANNEL/+ Taste können Sie im Einstellungsmodus zwi- schen der europäischen Datumsanzeige (D-M: erst der Tag, dann der Monat) und der amerikanischen Datumsanzeige (M-D: erst der Monat, dann der Tag) auswählen.

8.1.4 Automatische Zurückstellung der maximalen und minimalen Werte

Im Einstellungsmodus können Sie die automatische Zurückstellung der maximalen und minimalen Werte aktivieren oder deaktivieren.

CLR erscheint im Display und ON blinkt.

Drücken Sie die MIN/MAX/- oder CHANNEL/+ Taste, um die automatische Zurück- stellung zu deaktivieren (OFF) oder zu aktivieren (ON).

Bei aktivierter automatischer Zurückstellung erscheint im Display das Symbol CL24.

Die Maxima- und Minimawerte werden täglich automatisch um 0.00 h zurückge- stellt.

Drücken Sie die MIN/MAX- Taste.

MAX erscheint auf dem Display.

Sie können nun den höchsten Wert für die Temperatur und Luftfeuchtigkeit für Innen ablesen. Die höchste Wassertemperatur bleibt auf dem Display stehen.

Drücken Sie die MIN/MAX- Taste noch einmal.

MIN erscheint im Display.

Sie können nun den niedrigsten Wert für die Temperatur und Luftfeuchtigkeit für Innen ablesen. Die tiefste Wassertemperatur bleibt auf dem Display stehen.

Drücken Sie die MIN/MAX- Taste noch einmal, um in den Normalmodus zurückzu- kehren. TFA_No. 30.3056_Anleitung_12_20 14.12.2020 11:38 Uhr Seite 61312 VENICE - Funk-Poolthermometer

4. Legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein. Auf dem Display erscheint

die gemessene Temperatur und Luftfeuchtigkeit und die Kanalnummer 2.

5. Kanalnummer eins ist automatisch der Poolsender.

6. Schließen Sie das Batteriefach wieder.

• Wollen Sie weitere Sender anschließen, wiederholen Sie die Schritte für Kanal- nummer drei bis acht. Die richtige Schalterstellung für die Sender 2 bis 8 finden Sie in der Tabelle.

10.3 Empfang der Sender auf der Basisstation

• Die Basisstation versucht, die Außentemperatur und Luftfeuchtigkeit der Sender auf Kanalnummer zwei bis acht zu empfangen.

• Sie können die Sendersuche auch manuell starten. Wählen Sie mit der CHANNEL/+ Taste den entsprechenden Kanal aus und halten Sie die CHANNEL/+ Taste für drei Sekunden gedrückt. Ein kurzer Signalton ertönt und die Basisstation versucht die Außenwerte zu empfangen.

• Zum Abrufen der Außenwerte wählen Sie mit der CHANNEL/+ Taste auf der Basis- station nacheinander die gewünschten Sender aus. Auf dem Display erscheinen die Innenwerte oder der ausgewählte Sender.

• Drücken Sie die CHANNEL/+ Taste nach dem letzten installierten Sender noch ein- mal, erscheint das Kreissymbol auf dem Display. Im oberen Display werden nun im Wechsel die Werte des Innensensors und der installierten Sender angezeigt. Drük- ken Sie die CHANNEL/+ Taste noch einmal, um die Funktion auszuschalten.

• Mit der MIN/MAX Taste können Sie die höchsten und tiefsten Temperatur- und Luftfeuchtigkeitswerte für alle gespeicherten Sender abrufen.

10.4 Aufstellen und Befestigen der optionalen Sender

• Mit der Aufhängeöse auf der Rückseite des Senders kann dieser an der Wand befestigt werden. Suchen Sie sich im Freien einen schattigen, niederschlagsge- schützten Platz für den Sender aus. (Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).

11. Pflege und Wartung

• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Im Alarmfall ertönt ein Signalton.

Das entsprechende Symbol blinkt.

Drücken Sie eine beliebige Taste, um den Alarm zu beenden. Die Alarmeinstellung bleibt weiterhin aktiv.

9. Aufstellen und Befestigen der Basisstation und des Poolsenders

• Mit dem ausklappbaren Ständer auf der Rückseite kann die Basisstation aufge- stellt oder mit der Aufhängeöse auf der Rückseite mit einem Nagel an der Wand befestigt werden. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fern- seher, Computer, Funktelefone) und massiven Metallgegenständen.

Der Poolsender schwimmt auf der Wasseroberfläche und misst die Temperatur in ca. 180 mm Wassertiefe. Sie können den Poolsender mit einer Kordel befestigen. Ziehen Sie die Kordel durch die Öffnung im Verschlussriegel (Fig. 4).

Durch das Solarpanel wird die Lebensdauer der Batterien im Poolsender verlän- gert. Die Batterien werden aber nicht aufgeladen.

Prüfen Sie, ob eine Übertragung der Messwerte vom Poolsender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite im Freifeld bis zu 50 Meter), bei massiven Wänden, insbesondere mit Metallteilen kann sich die Poolsende- reichweite erheblich reduzieren.

Suchen Sie sich gegebenenfalls einen neuen Aufstellort für die Basisstation.

10. Zusätzlicher Sender (Kat.Nr.: 30.3208.02), optional erhältlich

• Neben dem Poolsensor kann die Basisstation 7 weitere Sender empfangen zur Kli- makontrolle von entfernten Räumen, z.B. Kinderzimmer, Weinkeller oder dem Außenbereich.

10.1 Bestandteile Sender (Fig. 6):

Gehäuse vorne: F 1: Sendesignallampe Display-Anzeige: F 2: Kanalnummer F 3: Temperatur und Luftfeuchtigkeit Gehäuse hinten: F 4: Wandaufhängung F 5: Batteriefach im Batteriefach: F 6: Schiebeschalter 1, 2, 3 und 4

10.2 Installation der optionalen Sender

1. Öffnen Sie das verschraubte Batteriefach des Senders.

2. Stellen Sie für den ersten Sender (Kanalnummer zwei) den ersten und den zwei-

ten Schiebeschalter nach unten und den dritten Schiebeschalter nach oben.

3. Es ist empfehlenswert den vierten Schiebeschalter ständig in Position oben einge-

stellt zu lassen, da die Basisstation die Temperatur nur in Grad Celsius (°C) anzei- gen kann. Schiebeschalter (F 6) Funktion

unten unten oben oben Kanal 2 unten oben unten oben Kanal 3 unten oben oben oben Kanal 4 oben unten unten oben Kanal 5 oben unten oben oben Kanal 6 oben oben unten oben Kanal 7 oben oben oben oben Kanal 8 — — — oben °C TFA_No. 30.3056_Anleitung_12_20 14.12.2020 11:38 Uhr Seite 71514 VENICE - Funk-Poolthermometer

Kein Senderempfang ➜ Kein Sender installiert Anzeige „- -” ➜ Batterien des Außensenders prüfen (keine Akkus verwenden!) ➜ Neuinbetriebnahme von Sender und Basisstation gemäß Bedienungsanleitung ➜ Manuelle Sendersuche gemäß Bedienungsleitung starten ➜ Anderen Aufstellort für Sender und/oder Basisstation wählen ➜ Abstand zwischen Sender und Basisstation verringern ➜ Beseitigen der Störquellen Unkorrekte Anzeige ➜ Batterien wechseln ➜ Kalibrierfunktion nutzen Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

13. Kalibrierfunktion

• Das Funk-Poolthermometer erlaubt es dem Anwender, die Anzeige der Tempera- tur- und Luftfeuchtigkeitsmesswerte auf der Basisstation mithilfe einer externen, besseren Referenzquelle zu kalibrieren. Der Anwender kann dabei Korrekturen der Temperatur- und Luftfeuchtigkeitsanzeigen innerhalb des Messbereichs vor- nehmen.

13.1 Kalibrierung der Temperaturanzeige

• Drücken und halten Sie gleichzeitig für fünf Sekunden die ALARM/SET und die CHANNEL/+ Taste.

• Die Innentemperatur blinkt.

• Stellen Sie mit der MIN/MAX/- oder CHANNEL/+ Taste die Innentemperatur ein.

• Drücken Sie die ALARM/SET Taste und Sie können nun die Pooltemperatur und die Außentemperatur für installierte optionale Sender mit der MIN/MAX/- oder CHANNEL/+ Taste einstellen.

• Halten Sie die ALARM/SET Taste gedrückt, während die Innentemperatur oder Außentemperatur blinkt, wird wieder der vorherige, unveränderte Wert ange- zeigt.

• Bestätigen Sie die Eingabe mit der ALARM/SET Taste.

13.2 Kalibrierung der Luftfeuchtigkeitsanzeige

• Drücken und halten Sie gleichzeitig für fünf Sekunden die ALARM/SET und die MIN/MAX/- Taste.

• Die Innenluftfeuchtigkeit blinkt.

• Stellen Sie mit der MIN/MAX/- oder CHANNEL/+ Taste die Innenluftfeuchtigkeit ein.

• Drücken Sie die ALARM/SET Taste und Sie können nun die Außenluftfeuchtigkeit für installierte optionale Sender mit der MIN/MAX/- oder CHANNEL/+ Taste einstellen.

• Halten Sie die ALARM/SET Taste gedrückt, während die Innenluftfeuchtigkeit oder Außenluftfeuchtigkeit blinkt, wird wieder der vorherige, unveränderte Wert angezeigt.

• Bestätigen Sie die Eingabe mit der ALARM/SET Taste.

• Um die beste Funktionsfähigkeit des Poolsenders zu erhalten, sollte das Solarpa- nel immer sauber sein. Reinigen Sie das Solarpanel und das Display mit einem wei- chen Tuch und eventuell ein wenig Glas- oder Monitorreiniger.

• Nach jedem Batteriewechsel im Poolsender verwenden Sie eine kleine Menge Sili- konfett für die Dichtungen.

• Entfernen Sie die Batterien, wenn Sie die Geräte längere Zeit nicht verwenden.

• Bewahren Sie Ihre Geräte an einem trockenen Platz auf.

11.1 Batteriewechsel

• Sobald das Batteriesymbol im oberen Display neben der Innentemperatur erscheint, wechseln Sie bitte die Batterien in der Basisstation.

• Sobald das Batteriesymbol im unteren Display neben der Pooltemperatur erscheint, wechseln Sie bitte die Batterien im Poolsender.

• Sobald das Batteriesymbol im oberen Display neben der Kanalnummer 2-8 erscheint, wechseln Sie bitte die Batterien im entsprechenden Sender.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Sender und Basis- station wieder hergestellt werden – also Batterien immer in alle Geräte neu einle- gen oder manuelle Sendersuche starten.

12. Fehlerbeseitigung

Problem Lösung Keine Anzeige auf ➜ Batterien polrichtig einlegen Basisstation/Poolsender ➜ Batterien wechseln Kein DCF Empfang ➜ DCF Empfang im Einstellungsmodus aktivieren ➜ ALARM/SET Taste für drei Sekunden gedrückt halten und Initialisierung starten ➜ Empfangsversuch in der Nacht abwarten ➜ Anderen Aufstellort für die Basisstation wählen ➜ Uhrzeit manuell einstellen ➜ Beseitigen der Störquellen ➜ Neuinbetriebnahme der Basisstation gemäß Bedienungsanleitung Kein Poolsender- ➜ Kein Poolsender installiert empfang ➜ Batterien des Außensenders prüfen Anzeige „- -” (keine Akkus verwenden!) ➜ Neuinbetriebnahme von Poolsender und Basisstation gemäß Bedienungsanleitung ➜ Manuelle Poolsendersuche starten: CHANNEL/+ Taste auf der Basisstation gedrückt halten ➜ RESET-Taste auf dem Poolsender drücken ➜ Anderen Aufstellort für die Basisstation wählen ➜ Abstand zwischen Poolsender und Basisstation ver- ringern ➜ Beseitigen der Störquellen TFA_No. 30.3056_Anleitung_12_20 14.12.2020 11:38 Uhr Seite 81716 VENICE - Funk-Poolthermometer

Spannungsversorgung Batterien 4 x 1,5 V AAA (nicht inklusive) Verwenden Sie Alkaline Batterien Größe 95 x 106 x 220 mm Gewicht 290 g (nur das Gerät) Zusatzsender (nicht inklusive): Messbereich Außentemperatur -40 … +60 °C Genauigkeit ±1°C Auflösung 0,1°C Luftfeuchtigkeit 10 … 99% Auflösung 1 % Reichweite ca. 100 m (Freifeld) Übertragungsfrequenz 433 MHz Maximale Sendeleistung < 10mW Spannungsversorgung 2 x 1,5 V AAA (Batterien nicht inklusive) Verwenden Sie Alkaline Batterien Gehäusemaße 45 x 20 x 110 mm Gewicht 52 g (nur das Gerät) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffent- licht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3056 der Richtlinie 2014/53/EU ent- spricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 12/20

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entspre- chenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nut- zer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

15. Technische Daten

Basisstation: Messbereich Innen Temperatur 0°C… +60°C Auflösung 0,1°C Genauigkeit ±1°C Luftfeuchtigkeit 20 ... 99 % Auflösung 1% Genauigkeit ±5% (zwischen 20…90%) Spannungsversorgung Batterien 4 x 1,5 V AAA (nicht inklusive) Verwenden Sie Alkaline Batterien Größe 116 x 24 (65) x 126 mm Gewicht 160 g (nur das Gerät) Poolsender: Wassertemperatur -40 ... +60°C Auflösung 0,1°C Genauigkeit ±1°C Messtiefe 180 mm Reichweite ca. 50 m (Freifeld) Übertragungsfrequenz 433 MHz Maximale Sendeleistung < 10mW TFA_No. 30.3056_Anleitung_12_20 14.12.2020 11:38 Uhr Seite 91918 VENICE - Wireless pool thermometer

15. Technische gegevens

Fig. 5 TFA_No. 30.3056_Anleitung_12_20 14.12.2020 11:38 Uhr Seite 40
