Type de produit	Thermomètre environnement (thermomètre de piscine radio-piloté)
Marque	TFA
Modèle	Venice 30.3056.10
Catégorie	Thermomètre environnement
Dimensions station de base	116 x 24 (65) x 126 mm
Poids station de base	160 g (appareil seulement)
Dimensions émetteur de piscine	95 x 106 x 220 mm
Poids émetteur de piscine	290 g (appareil seulement)
Alimentation station de base	4 x 1,5 V AAA (piles alcalines non incluses)
Alimentation émetteur de piscine	4 x 1,5 V AAA (piles alcalines non incluses)
Plage de mesure température ambiante	0 °C à +60 °C
Précision température ambiante	±1 °C
Plage de mesure humidité ambiante	20 à 99 %
Précision humidité ambiante	±5 % (entre 20 et 90 % HR)
Plage de mesure température de l'eau	-40 °C à +60 °C
Profondeur de mesure	180 mm
Rayon d'action (champ libre)	Jusqu'à 50 m (émetteur piscine)
Fréquence radio	433 MHz
Horloge radio-pilotée	Oui (signal DCF-77)
Fonctions	Affichage température et humidité intérieure, température eau, valeurs min/max, alarme réglable, réveil, date, jusqu'à 8 émetteurs (1 piscine + 7 optionnels), panneau solaire émetteur, calibrage
Pièces détachées disponibles	Émetteur supplémentaire (art. 30.3208.02) en option
Entretien et nettoyage	Chiffon doux et humide, pas de solvants. Nettoyer le panneau solaire. Graisser les joints après changement de piles.
Consignes de sécurité	Tenir hors de portée des enfants. Piles dangereuses, ne pas avaler, ne pas court-circuiter, ne pas jeter au feu.
Réparabilité	Ne pas démonter ni réparer soi-même. Contacter le revendeur en cas de panne.

FOIRE AUX QUESTIONS - Venice 30.3056.10 TFA

Comment installer l'émetteur de piscine ?

Ouvrez le couvercle en tournant le loquet de verrouillage de 90° puis en tournant le couvercle dans le sens de la flèche 'open'. Insérez 4 piles AAA en respectant la polarité. Refermez soigneusement en veillant à l'anneau en caoutchouc et verrouillez le loquet.

Que faire si la station de base n'affiche pas la température de l'eau ?

Vérifiez les piles de l'émetteur de piscine. Appuyez sur la touche RESET de l'émetteur. Maintenez la touche CHANNEL/+ enfoncée 3 secondes sur la station pour lancer une recherche manuelle. Éloignez les sources de parasites (écrans, etc.).

Comment régler l'heure manuellement si le signal DCF n'est pas reçu ?

Maintenez la touche ALARM/SET enfoncée en mode normal. Réglez les paramètres (fuseau horaire, 12/24h, heures, minutes, date) avec les touches MIN/MAX/- et CHANNEL/+. Validez avec ALARM/SET. L'heure manuelle sera remplacée si le signal DCF est capté plus tard.

Comment activer l'alarme de température de la piscine ?

Appuyez sur ALARM/SET. Les réglages d'alarme s'affichent. Réglez la température basse (Low) puis haute (High) avec les touches +/-. Maintenez ALARM/SET enfoncée 3 secondes pour activer l'alarme. Un symbole d'alarme apparaît à l'écran.

Que signifie le symbole CL24 sur l'écran ?

Le symbole CL24 indique que la réinitialisation automatique des valeurs maximales et minimales est activée. Chaque jour à minuit, les valeurs min/max sont remises à zéro automatiquement.

Comment calibrer l'affichage de la température ?

Appuyez simultanément sur ALARM/SET et CHANNEL/+ pendant 5 secondes. La température ambiante clignote. Ajustez avec +/-. Validez avec ALARM/SET. Vous pouvez ensuite calibrer la température de l'eau et des émetteurs optionnels.

Puis-je ajouter d'autres émetteurs à la station de base ?

Oui, vous pouvez ajouter jusqu'à 7 émetteurs optionnels (art. 30.3208.02). Ils doivent être configurés avec les interrupteurs DIP sur des canaux de 2 à 8. La station les détecte automatiquement.

Comment nettoyer le panneau solaire de l'émetteur de piscine ?

Utilisez un chiffon doux, éventuellement avec un peu de produit à vitres ou de nettoyant pour moteur. Évitez les produits abrasifs. Un panneau solaire propre prolonge la durée de vie des piles.

Quels types de piles utiliser ?

Utilisez des piles alcalines de type AAA 1,5 V. Ne mélangez pas piles neuves et usagées ou de types différents. N'utilisez pas d'accus (rechargeables) car ils peuvent perturber le fonctionnement.

Que faire si l'affichage est incorrect ?

Changez les piles. Si le problème persiste, utilisez la fonction de calibrage (voir question correspondante). Si l'erreur continue, contactez le revendeur.

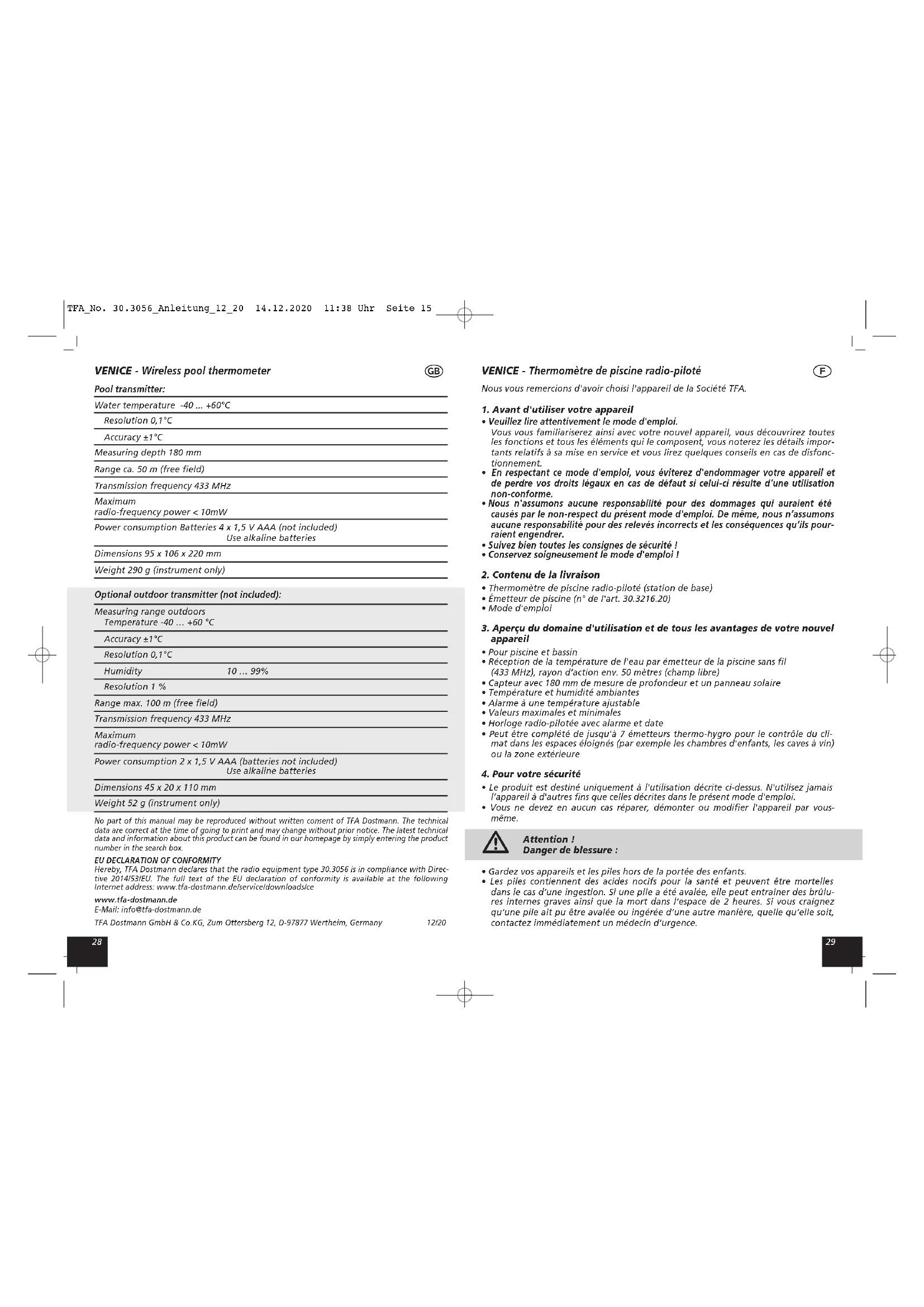

MODE D'EMPLOI Venice 30.3056.10 TFA

VENICE - Thermomètre de piscine radio-piloté

F

Nous vous remercions d'avoir choisi l'appareil de la Société TFA.

1. Avant d'utiliser votre appareil

• Veuillez lire attentivement le mode d'emploi.
  Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les fonctions et tous les éléments qui le composent, vous noterez les détails importants relatifs à sa mise en service et vous lirez quelques conseils en cas de disfonctionnement.
• En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits légaux en cas de défaut si celui-ci résulte d'une utilisation non-conforme.
• Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-respect du présent mode d'emploi. De même, nous n'assumons aucune responsabilité pour des relevés incorrects et les conséquences qu'ils pourraient engendrer.
• Suivez bien toutes les consignes de sécurité !
• Conservez soigneusement le mode d'emploi !

2. Contenu de la livraison

• Thermomètre de piscine radio-piloté (station de base)
- Émetteur de piscine (n° de l'art. 30.3216.20)
- Mode d'emploi

3. Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil

• Pour piscine et bassin
- Réception de la température de l'eau par émetteur de la piscine sans fil (433 MHz), rayon d'action env. 50 mètres (champ libre)
- Capteur avec 180 mm de mesure de profondeur et un panneau solaire
• Température et humidité ambiantes
- Alarme à une température ajustable
• Valeurs maximales et minimales
- Horloge radio-pilotée avec alarme et date
- Peut être complété de jusqu'à 7 émetteurs thermo-hygro pour le contrôle du climat dans les espaces éloignés (par exemple les chambres d'enfants, les caves à vin) ou la zone extérieure

4. Pour votre sécurité

• Le produit est destiné uniquement à l'utilisation décrite ci-dessus. N'utilisez jamais l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi.
• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.

Attention!

Danger de blessure :

• Gardez vos appareils et les piles hors de la portée des enfants.
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d'une ingestion. Si une pile a été avalée, elle peut entrainer des brûlures internes graves ainsi que la mort dans l'espace de 2 heures. Si vous craignez qu'une pile ait pu être avalée ou ingérée d'une autre manière, quelle qu'elle soit, contactez immédiatement un médecin d'urgence.

VENICE - Thermomètre de piscine radio-piloté

• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion !
• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite. N'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents.
• Pour manipuler des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection !

Conseils importants de sécurité du produit !

• Attention : Le panneau solaire est fragile. Ne laissez pas tomber l'émetteur de la piscine.
• Ne laissez pas tomber l'appareil et ne l'exposez pas à des coups ou à des chocs violents.
• Protégez la station de base contre l'humidité.

5. Composants

5.1 Station de base (récepteur)

A : Affichage à l'écran (Fig. 1) :

Écran supérieur

Affichage pour les valeurs intérieures

A 1 : Symbole pour l'intérieur
A 2 : Température et humidité ambiantes
A 3 : Symbole DST et DCF, horloge, jour de la semaine ou secondes, date, le cas échéant, horaire du réveil avec symbole réveil

Écran inférieur

Affichage pour l'émetteur de la piscine

A 4 : Symbole de l'émetteur de la piscine
A 5 : Température minimale de l'eau avec symbole, le cas échéant, symbole de l'alarme

A 6 : Température de l'eau actuelle

A 7 : Température maximale de l'eau avec symbole, le cas échéant, symbole de l'alarme

A 8 : Symbole CL24 de réinitialisation automatique des valeurs minimales et maximales

B : Touches (Fig. 1) :

B 1 : Touche MIN/MAXI- B 2 : Touche ALARM/SET

B 3 : Touche CHANNEL/+

C : Boîtier (Fig. 2) :

C 1 : Œillet de suspension C 2 : Compartiment à piles

C3: Support (dépliable)

5.2 Émetteur de la piscine (Fig. 3) :

D : Affichage à l'écran :

D 1 : Température de l'eau D 2 : Numéro de canal

VENICE - Thermomètre de piscine radio-piloté

E : Boîtier (Fig. 3+4) :

Couvercle vu du dessus

E 1 : Loquet de verrouillage E 2 : Antenne

E 3 : Panneau solaire E 4 : Lampe de signalisation à DEL

Intérieur du couvercle

E 5 : Compartiment à piles E 6 : Câble de connexion

E 7 : Bouton RESET

6. Mise en service

6.1 Insertion des piles

- Déposez la station de base et l'émetteur de la piscine sur une table à une distance d'environ 1,5 mètre l'un de l'autre. Évitez la proximité de sources de parasitage (appareils électroniques ou appareils radio).

6.1.1 Installation de l'émetteur de la piscine (Fig. 5)

• Tournez le loquet de verrouillage de 90^ et retirez-le.
• Tournez le couvercle fermement dans le sens de la flèche (open), voir page 78, fig. 5 !
• Veillez lors de l'ouverture à ne pas endommager le câble de raccordement.
• Ouvrez le compartiment à piles de l'émetteur de la piscine en saisissant son couvercle par le trou pour le retirer.
• Insérez quatre piles neuves de type 1,5 V AAA et contrôlez la bonne polarité de ces dernières.
• La lampe de signalisation à DEL clignote.
• Sur l'écran de l'émetteur de la piscine apparaissent le numéro de canal 1 et la température en °C.
• Refermez le compartiment à piles et le couvercle soigneusement.
• Ce faisant, faites attention à l'anneau de protection en caoutchouc.
• Insérez le loquet de verrouillage en partant du bas dans l'évidement et verrouillez le couvercle.

6.1.2 Installation de la station de base

• Ouvrez le compartiment à piles et insérez quatre piles neuves de type 1,5 V AAA en respectant la polarité +/-.
• Un signal sonore se fait entendre.
• Tous les segments s'allument brièvement.
• Sur l'écran supérieur de la station de base apparaissent la température et l'humidité ambiantes.
• Le canal numéro un est automatiquement attribué à l'émetteur de la piscine et il est affiché sur l'écran inférieur. Si la réception a réussi, l'écran affiche la température de l'eau avec les valeurs maximales et minimales.
  • Refermez le compartiment à piles.

6.2 Réception des valeurs extérieures

- Après l'insertion des piles, les paramètres de mesure seront transférés de l'émetteur de la piscine à la station de base. La lampe de signalisation à DEL clignote. Si les valeurs extérieures ne sont pas reçues, « - - » apparait sur l'écran. Contrôlez les piles et effectuez une nouvelle tentative. Éliminez les éventuelles sources de parasitage. Appuyez sur la touche RESET dans l'émetteur de la piscine.

VENICE - Thermomètre de piscine radio-piloté

- Une fois que la station de base a reçu l'heure radio-pilotée, vous pouvez également activer manuellement la réception. Maintenez la touche CHANNEL/+ appuyée pendant trois secondes. Un signal sonore se fait entendre et la station de base cherche les valeurs extérieures.

6.3 Réception du signal DCF

• L'horloge cherche le signal radio et le symbole de réception DCF clignote. En cas de réception correcte après quelques minutes, l'heure radio-pilotée, le symbole de réception DCF et le cas échéant le symbole de l'heure d'été apparaissent en continu sur l'écran.
• La réception du signal DCF a lieu toutes les six heures.
• Il y a trois symboles de réception différents :

clignote - réception en cours

allumé en continu - la réception a abouti

aucun symbole - aucun réception / réglage manuel de l'heure

- Si votre horloge radio-pilotée ne peut pas recevoir le signal DCF (par exemple en cas de perturbations, d'une distance de transmission excessive etc.), vous pouvez régler l'horaire manuellement. Le symbole de réception DCF disparaît et l'horloge fonctionne comme une horloge à quartz normale (voir Réglages manuels).

7. Consignes pour la réception de l'heure radio

La transmission de l'heure radio-pilotée s'effectue via une horloge atomique au césium, exploitée par la Physikalisch Technische Bundesanstalt de Braunschweig (Institut Fédéral Physico-Technique de Braunschweig). L'écart de précision de cette horloge est d'1 seconde pour un million d'années. L'heure est diffusée à partir de Mainflingen, près de Francfort-sur-le-Main, avec un signal DCF-77 (77,5 kHz) d'une portée d'environ 1500 km. L'horloge radio-pilotée reçoit le signal, le convertit et affiche l'heure précise. Le passage de l'heure d'hiver à l'heure d'été et vice-versa s'effectue également en mode automatique. Pendant l'heure d'été, le symbole de l'heure d'été apparaît sur l'écran. La réception dépend de votre position géographique. En règle générale, dans un rayon de 1500 km autour de Francfort, aucun problème de transmission ne devrait apparaître.

Nous vous prions de respecter les consignes suivantes :

• Nous vous recommandons de respecter une distance de 1,5 - 2 m entre l'appareil et d'éventuelles sources de signaux parasites, comme les écrans d'ordinateurs et les postes de télévision.
• Dans les bâtiments en béton armé (caves, greniers aménagés), le signal reçu est affaibli. Dans les cas extrêmes, nous vous conseillons de placer l'appareil près d'une fenêtre de manière à améliorer la réception du signal radio.
• La nuit, les perturbations s'affaiblissent en règle générale et la réception est possible dans la plupart des cas. Une seule réception par jour suffit pour garantir la précision de l'affichage de l'heure et pour maintenir d'éventuels écarts en dessous d'1 seconde.

8. Utilisation

• Important : Lorsque la réception de valeurs extérieures et de l'heure radio-pilotée est en cours, l'opération des touches n'est pas possible.
• Si vous maintenez la touche MINIMAXI- ou CHANNEL/+ appuyée au cours d'un mode de réglage, vous parviendrez à l'affichage rapide.
• L'appareil quitte automatiquement le mode de réglage lorsqu'aucune touche n'est pressée pendant un certain temps.

VENICE - Thermomètre de piscine radio-piloté

8.1 Réglages manuels

• Maintenez la touche ALARM/SET appuyée en mode normal.
  • RCC apparaît sur l'écran.
• ON (par défaut) clignote et vous pouvez alors éteindre (OFF) la réception de DCF à l'aide de la touche MIN/MAX/- ou CHANNEL/+
• Appuyez encore une fois sur la touche ALARM/SET et vous pouvez alors ajuster le fuseau horaire (ZON - 0H par défaut), l'affichage 12 heures ou 24 heures (24 H par défaut), les heures, les minutes, l'affichage de la date (D-M par défaut), le mois, le jour, l'année et la possibilité de réinitialisation automatique des valeurs maximales et minimales (CLR - ON par défaut). Vous pouvez régler ces valeurs à l'aide de la touche MIN/MAX/- ou CHANNEL/+
• Validez chaque réglage au moyen de la touche ALARM/SET.
• Lorsque la réception du signal DCF a abouti et quand la réception du signal radio est activée, l'heure ajustée manuellement sera remplacée par l'heure radio.

8.1.1 Réglage du fuseau horaire

• En mode de réglage, vous pouvez régler la correction de fuseau horaire (-12/+12).
• Vous avez la possibilité d'utiliser un autre fuseau horaire si votre réveil radio-piloté peut recevoir le signal DCF mais l'heure de votre fuseau horaire sera différente de l'heure DCF (par exemple : +1 = une heure plus tard).
  • ZON apparaît sur l'écran.
• Appuyez sur la touche MINIMAX/- ou CHANNEL/+.

8.1.2 Réglage de l'affichage 12 heures ou 24 heures

• En mode de réglage, vous pouvez configurer le système horaire de 12 heures ou de 24 heures avec la touche MIN/MAXI- ou CHANNEL/+
• Si vous choisissez le système de 12 heures, le signe AM (matin) ou PM (après-midi) apparaît sur l'écran.

8.1.3 Réglage de l'affichage de la date

- En mode de réglage, vous pouvez configurer l'affichage de la date européenne (D-M : d'abord le jour puis le mois) ou l'affichage de la date américaine (M-D : d'abord le mois puis le jour) avec la touche MINIMAXI- ou CHANNEL/+

8.1.4 Réglage de la réinitialisation automatique des valeurs maximales et minimales

• En mode de réglage, vous pouvez activer ou désactiver la réinitialisation automatique des valeurs maximales et minimales.
• CLR apparaît sur l'écran et ON clignote sur l'écran.
• Appuyez sur la touche MINIMAX/- ou CHANNEL/+ pour désactiver (OFF) la réinitialisation automatique ou l'activer (ON).
• Lorsque la réinitialisation automatique est activée, le symbole CL24 apparaît sur l'écran.
• Les valeurs maximales et minimales sont réactualisées chaque jour automatiquement à minuit (00.00 h).

8.2 Fonction maximum/minimum

• Appuyez sur la touche MINIMAXI-.
  • MAX apparaît sur l'écran
• Vous pouvez maintenant obtenir les valeurs maximales de température et d'humidité mesurées pour l'intérieur. La valeur maximale de la température de l'eau reste affichée sur l'écran.
• Appuyez une nouvelle fois sur la touche MINIMAXI-.

VENICE - Thermomètre de piscine radio-piloté

• MIN apparaît sur l'écran.
- Vous pouvez maintenant obtenir les valeurs minimales de température et d'humidité mesurées pour l'intérieur. La valeur minimale de la température de l'eau reste affichée sur l'écran.
- Appuyez une nouvelle fois sur la touche MINIMAXI- afin de retourner en mode normal.

8.2.1 Réinitialisation des valeurs maximales et minimales

8.2.1.1 Réinitialisation manuelle

- Maintenez la touche MINIMAXI-appuyée en même temps que les valeurs maximales ou minimales sont affichées pour effacer les valeurs maximales et minimales. Les valeurs sont effacées et remplacées par les valeurs actuelles du site en cours.

8.2.1.2 Réinitialisation automatique

- En mode de réglage, vous pouvez activer ou désactiver la réinitialisation automatique des valeurs maximales et minimales (voir 8.1.4).

8.3 Affichage secondes/jour de la semaine ou date/année

• En mode normal, l'écran affiche l'heure avec les secondes et la date.
• En maintenant la touche MIN/MAX/- appuyée pendant trois secondes, vous pouvez remplacer en permanence l'affichage des secondes par celui du jour de la semaine.
• L'année est affichée pendant 30 secondes. Après cela, la date actuelle est affichée à nouveau.

8.4 Réglage de l'alarme

• En mode de réglage de l'alarme, vous pouvez régler un réveil ainsi qu'une « Low » alarme (température min.) et une « High » alarme (température max.) pour l'émetteur de la piscine.
  • Appuyez sur la touche ALARMISET.
• ALM et 0:00 h (par défaut) ou l'heure de réveil réglée précédemment est affichée. Pour l'alarme « High » / « Low », l'écran affiche 37,8/15,6 °C (par défaut) ou la dernière valeur de l'alarme.

8.4.1 Réglage du réveil

• Maintenez la touche ALARM/SET appuyée.
  • L'indication de l'heure clignote.
• Réglez l'heure avec la touche MIN/MAX/- ou CHANNEL/+
• Appuyez une nouvelle fois sur la touche ALARM/SET et procédez de la même manière pour le réglage des minutes.
• Validez au moyen de la touche ALARMISET.

8.4.2 Réglage de l'alarme de température de la piscine

• La valeur inférieure d'alarme de température clignote.
• Réglez la valeur inférieure d'alarme de température avec la touche MINIMAXI- ou CHANNEL/+
• Appuyez une nouvelle fois sur la touche ALARM/SET et procédez de la même manière pour le réglage de la valeur supérieure d'alarme de température.
• Validez au moyen de la touche ALARMISET. Appuyez une nouvelle fois sur la touche ALARMISET afin de retourner en mode normal.

VENICE - Thermomètre de piscine radio-piloté

8.4.3 Activer l'alarme

• Pour activer une alarme (réveil, « Low »-alarme, « High »-alarme), maintenez la touche ALARM/SET appuyée en mode de réglage d'alarme pendant trois secondes pendant que la valeur correspondante clignote encore. L'alarme est activée et l'écran affiche un symbole d'alarme à côté de la valeur correspondante.
• Procédez de la même manière pour désactiver une alarme.

8.4.4 Cas d'alarme

• En cas d'alarme, un bib retentit à intervalles réguliers.
  • Le symbole correspondant clignote.
• Appuyez sur une touche de votre choix pour couper l'alarme. L'alarme reste activée.

9. Placement ou accrochage au mur de la station de base et de l'émetteur de la piscine

• La station de base peut être placée sur une surface plate à l'aide du pied au dos de l'appareil ou être accrochée au mur à l'aide de l'oeillet de suspension. Évitez une mise en place à proximité d'autres appareils électriques (téléviseur, ordinateur, téléphone sans fil) ou d'objets métalliques.
• L'émetteur de la piscine flotte à la surface de l'eau et mesure la température à env. 180 mm de profondeur. Vous pouvez fixer l'émetteur à l'aide d'une cordelette. Tirez le cordon à travers l'ouverture dans le loquet de verrouillage (Fig. 4).
• Grâce au panneau solaire, la durée de vie de la pile de l'émetteur de la piscine sera prolongée. Les piles ne sont cependant pas rechargées.
• Vérifiez que les valeurs de mesure entre l'émetteur de la piscine et la station de base (portée sur champ libre jusqu'à 50 mètres) sont bien transmises de l'endroit choisi. En cas de murs massifs, en particulier comportant des parties métalliques, la portée d'émission peut se trouver réduite considérablement.
• Si nécessaire, cherchez un nouvel emplacement pour la station de base.

10. Émetteur supplémentaire (n° de l'art. 30.3208.02), disponible en option

- En plus de l'émetteur de la piscine, la station de base peut être reliée à jusqu'à 7 émetteurs au maximum pour le contrôle du climat dans les espaces éloignés - par exemple dans les chambres d'enfants, les caves à vin ou à l'extérieur.

10.1 Composants émetteur (Fig. 6) :

Boîtier vu du devant :

F1: Lampe signal de transmission

Affichage à l'écran :

F2 : Numéro de canal
F 3 : Température et humidité

Boîtier vu de derrière :

F 4 : Œillet de suspe
F 5 : Compartiment à piles

Touche dans le compartiment à piles :

F 6 : Interrupteur 1, 2, 3 et 4

VENICE - Thermomètre de piscine radio-piloté

10.2 Installation de l'émetteur en option

1. Ouvrez le compartiment à piles de l'émetteur.
2. Positionnez pour le premier émetteur (numéro de canal deux), le premier et le deuxième interrupteur vers le bas et le troisième interrupteur vers le haut.
3. Il est conseillé de laisser le quatrième interrupteur en permanence en haut car la station de base ne peut afficher la température qu'en degrés Celsius (°C).
4. Insérez les deux piles neuves de type 1,5 V AAA et contrôlez la bonne polarité de ces dernières. L'écran affiche la température et l'humidité mesurée et le numéro de canal 2.
5. Le numéro de canal 1 est automatiquement l'émetteur de la piscine.
6. Refermez le compartiment à piles.
7. Si vous souhaitez installer d'autres émetteurs, répétez les étapes précédentes pour les numéros de canal de trois à huit. Pour connaître la position correcte des interrupteurs des émetteurs 2 à 8, reportez-vous au tableau ci-dessous :

Interrupteur (D 6)				Fonction
1	2	3	4
en bas en bas en haut en haut Canal 2
en bas en haut en bas en haut Canal 3
en bas en haut en haut en haut Canal 4
en haut en bas en bas en haut Canal 5
en haut en bas en haut en haut Canal 6
en haut en haut en bas en haut Canal 7
en haut en haut en haut en haut Canal 8
— — — en haut °C

10.3 Réception des émetteurs sur la station de base

• La station de base essaie de capter la température et l'humidité extérieure des émetteurs pour les numéros de canal de deux à huit.
• Vous pouvez activer manuellement la recherche de l'émetteur. Sélectionnez avec la touche CHANNEL/+ le canal approprié et maintenez la touche CHANNEL/+ appuyée pendant trois secondes. Un signal sonore se fait entendre et la station de base essaie de capter les valeurs extérieures.
• Pour obtenir les valeurs extérieures des différents émetteurs, sélectionnez-les les uns après les autres sur la station de base avec la touche CHANNEL/+ . Les valeurs intérieures ou celles de l'émetteur extérieur sélectionné sont affichées sur l'écran.
• Si vous appuyez de nouveau sur la touche CHANNEL/+ après le dernier émetteur installé, le symbole de cercle apparaît sur l'écran. Sur la partie supérieure de l'écran, les valeurs ambiantes et celles des émetteurs extérieurs s'affichent en alternance. Appuyez de nouveau sur la touche CHANNEL/+ pour arrêter la fonction
• Avec la touche MINIMAXI-, vous pouvez obtenir les valeurs maximales et minimales de température et d'humidité pour tous les émetteurs installés.

10.4 Placement ou accrochage au mur de l'émetteur en option

- Avec l'œillet au dos de l'appareil, l'émetteur extérieur peut être monté sur le mur. Attention : En extérieur, choisissez un emplacement à l'ombre et protégé de la pluie pour votre émetteur. (Un ensoleillement direct fausse la mesure et une humidité continue endommage les composants électroniques inutilement).

VENICE - Thermomètre de piscine radio-piloté

11. Entretien et maintenance

• Pour le nettoyage de votre appareil, utilisez un chiffon doux et humide. N'utilisez pas de solvants ou d'agents abrasifs !
• Afin d'assurer un fonctionnement optimal, veillez à ce que le panneau solaire reste toujours propre. Nettoyez les cellules solaires avec un chiffon doux en ajoutant éventuellement un peu de produit à vitres ou de produit de nettoyage pour moteur.
• Après chaque remplacement des piles de l'émetteur de la piscine, appliquez une petite quantité de graisse silicone sur les joints.
• Enlevez les piles si vous n'utilisez pas vos appareils pendant une durée prolongée.
• Conservez vos appareils dans un endroit sec.

11.1 Remplacement des piles

• Si le symbole de pile apparaît sur l'écran supérieur à côté de la température intérieure, changez les piles de la station de base.
• Si le symbole de pile apparaît sur l'écran inférieur à côté de la température de l'eau, changez les piles de l'émetteur de la piscine.
• Si le symbole de pile apparaît sur l'écran supérieur à côté du numéro de canal 2-8, changez les piles de l'émetteur correspondant.
• Attention : Il faut rétablir le contact entre l'émetteur et la station de base après le remplacement des piles - Il faut donc toujours remplacer les piles dans tous les appareils ou bien lancer la recherche manuellement.

12. Dépannage

Problème Solution

Aucun affichage sur → Contrôlez la bonne polarité des piles

la station de base / → Changez les piles

émetteur de la piscine

Pas de réception DCF → Activez la réception DCF en mode de réglage

→ Maintenez la touche ALARMISET appuyée pendant trois secondes et activez manuellement la réception
→ Attendez la réception du signal de nuit
→ Sélectionnez une autre position pour la station de base
→ Réglez l'heure manuellement
→ Éliminez les sources de parasitage.
→ Remettez la station de base en service, conformément aux instructions

Aucun réception de → Aucun émetteur de piscine installé

l'émetteur de la piscine → Vérifiez les piles de l'émetteur de la piscine

Affichage «---» (n'utilisez pas d'accus)

→ Remettez l'émetteur de la piscine et la station de base en service, conformément aux instructions
→ Démarrez la recherche de l'émetteur de la piscine manuellement : maintenez la touche CHANNEL/+ appuyée sur la station de base
→ Appuyez sur la touche RESET dans l'émetteur de la piscine
→ Sélectionnez une autre position pour la station de base

VENICE - Thermomètre de piscine radio-piloté

→ Modifiez la distance entre l'émetteur de la piscine et la station de base
→ Éliminez les sources de parasitage

Pas de réception → Aucun émetteur installé

de l'émetteurAffichage «---»	→ Vérifiez les piles de l'émetteur (n'utilisez pas d'accus)→ Remettez l'émetteur et la station de base en service, conformément aux instructions→ Démarrez la recherche de l'émetteur manuellement, conformément aux instructions→ Sélectionnez une autre position pour l'émetteur et la station de base→ Modifiez la distance entre l'émetteur et la station de base→ Éliminez les sources de parasitage
Affichage incorrect	→ Changez les piles→ Utilisez la fonction de calibrage

Si votre appareil ne fonctionne toujours pas malgré ces mesures, adressez-vous au vendeur chez qui vous avez acheté votre appareil.

13. Fonction de calibrage

- Le thermomètre de piscine radio-piloté permet à l'utilisateur d'étalonner l'affichage de la température et de l'humidité ambiante sur la station de base avec une meilleure source de référence externe. L'utilisateur peut effectuer des ajustements de la température et de l'humidité dans la plage de mesure.

13.1 Calibrage de l'affichage de la température

• Appuyez simultanément sur les touches ALARM/SET et CHANNEL/+ pendant cinq secondes.
  • La température ambiante clignote.
• Réglez la température ambiante avec la touche CHANNEL/+ ou MIN/MAXI-.
• Appuyez sur la touche ALARMISET et vous pouvez ajuster la température de la piscine et la température extérieure pour l'émetteur en option avec la touche MINIMAXI- ou CHANNELI+.
• Si vous maintenez la touche ALARM/SET appuyée pendant que la température ambiante ou la température extérieure clignote, la valeur précédente inchangée sera affichée à nouveau.
• Validez au moyen de la touche ALARMISET.

13.2 Calibrage de l'affichage de l'humidité

• Appuyez simultanément sur les touches ALARMISET et MIN/MAX/- pendant cinq secondes.
  • L'humidité ambiante clignote.
• Réglez l'humidité ambiante avec la touche CHANNEL/+ ou MINIMAXI-.
• Appuyez sur la touche ALARM/SET et vous pouvez ajuster l'humidité extérieure pour les émetteurs avec la touche MIN/MAX/- ou CHANNEL/+
• Si vous maintenez la touche ALARMISET appuyée pendant que l'humidité ambiante ou l'humidité extérieure clignote, la valeur précédente inchangée sera affichée à nouveau.
• Validez au moyen de la touche ALARM/SET.

VENICE - Thermomètre de piscine radio-piloté

14. Traitement des déchets

Ce produit a été fabriqué avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés.

Les piles usagées ne doivent pas être jetées dans les détritus ménagers. En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et piles rechargeables usagées à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale

Les métaux lourds sont désignés comme suit : Cd = cadmium, Hg = mercure, Pb = plomb

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

15. Caractéristiques techniques

Station de base :

Plage de mesureTempérature ambiante 0°C... +60°C

Résolution 0,1°C

Précision ±1°C

Humidité 20 ... 99 %

Résolution 1%

Précision ±5% (@ 20...90%)

Alimentation Piles : 4 x 1,5 V AAA (non incluses)Utilisez de piles alcalines

Dimensions du boîtier 116 x 24 (65) x 126 mm

Poids 160 g (appareil seulement)

Émetteur de la piscine :

Température de l'eau -40 ... +60°C

Résolution 0,1°C

Précision ±1°C

Profondeur de mesure 180 mm

Rayon d'action env. 50 m (champ libre)

Fréquence de réception 433 MHz

Puissance de fréquenceradio maximale transmise < 10mW

VENICE - Thermomètre de piscine radio-piloté

Alimentation Piles : 4 x 1,5 V AAA (non incluses)Utilisez de piles alcalines

Dimensions du boîtier 95 x 106 x 220 mm

Poids 290 g (appareil seulement)

Émetteur en option (non inclus) :

Plage de mesure

Température extérieure -40 ... +60 °C

Précision ±1°C

Résolution 0,1°C

Humidité 10 ... 99%

Résolution 1 %

Rayon d'action env. 100 m (champ libre)

Fréquence de réception 433 MHz

Puissance de fréquence

radio maximale transmise < 10mW

Alimentation Piles : 2 x 1,5 V AAA (non incluses)Utilisez de piles alcalines

Dimensions du boîtier 45 x 20 x 110 mm

Poids 52 g (appareil seulement)

La reproduction, même partielle du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les spécifications techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées, sans avis préalable.

Les dernières données techniques et des informations concernant votre produit peuvent être trouvées en entrant le numéro de l'article sur notre site.

Le soussigné, TFA Dostmann, déclare que l'équipement radioélectrique du type 30.3056 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse Internet suivante : www.tfa-dostmann.de/service/downloads/ice

www.tfa-dostmann.de

6.1 Inserire le batterie

→ Sostituire le batterie

Alimentazione 4 batterie AAA da 1,5 V (non incluse) Utilizzare batterie alcaline

Dimensioni esterne 116 x 24 (65) x 126 mm

Alimentazione 4 batterie AAA da 1,5 V (non incluse) Utilizzare batterie alcaline

Dimensioni esterne 95 x 106 x 220 mm

8.4.1 Ajuste de la alarma

- Mantenga pulsada la tecla ALARM/SET.

VENICE - Thermomètre de piscine radio-piloté F
