| Tipo di prodotto | Stazione meteorologica radiocontrollata con sensore esterno |
| Marca | TFA |
| Modello | 35.1109 |
| Display | LCD con 5 sezioni: ora/calendario, previsioni meteo, fasi lunari, dati ambientali, dati esterni |
| Ora radiocontrollata | DCF-77 (77.5 kHz), portata ~1500 km, ricezione automatica 2x/giorno |
| Fuso orario | Regolabile da -12 a +12 ore |
| Calendario | Anno (2011-2039), mese, data, con 8 fasi lunari |
| Previsioni meteo | Icone (sole, nuvoloso, piovoso) con indicatore di tendenza |
| Temperatura interna | -9,9°C a +59,9°C (risoluzione 0,1°C) |
| Temperatura esterna | -39,9°C a +59,9°C (risoluzione 0,1°C) |
| Umidità interna | 20% a 95% (risoluzione 1%) |
| Umidità esterna | 1% a 99% (risoluzione 1%) |
| Funzione MIN/MAX | Visualizzazione e azzeramento delle temperature e umidità min/max |
| Trasmissione esterna | 868 MHz, portata fino a 100 m (campo libero) |
| Alimentazione stazione | 2 pile AAA (LR3) 1,5 V |
| Alimentazione trasmettitore | 2 pile AAA (LR3) 1,5 V |
| Dimensioni trasmettitore | 36 x 16 x 102,6 mm |
| Fissaggio | Stazione su base o a muro; trasmettitore a muro o su superficie piana |
| Manutenzione | Panno morbido umido, nessun solvente |
| Istruzioni di sicurezza | Tenere fuori dalla portata dei bambini, maneggiare le pile con cautela |
Domande frequenti - 35.1109 TFA
Domande degli utenti su 35.1109 TFA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Termometro ambientale in formato PDF gratuitamente! Trova il tuo manuale 35.1109 - TFA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 35.1109 del marchio TFA.
MANUALE UTENTE 35.1109 TFA
STAZIONE METEOROLOGICA
ESTACION METEORLOGICAL
VÄDERLEKSSTATION
METEOCTAHUN
Betriebsanleitung
Instruction Manual
Manuale delle istruzioni

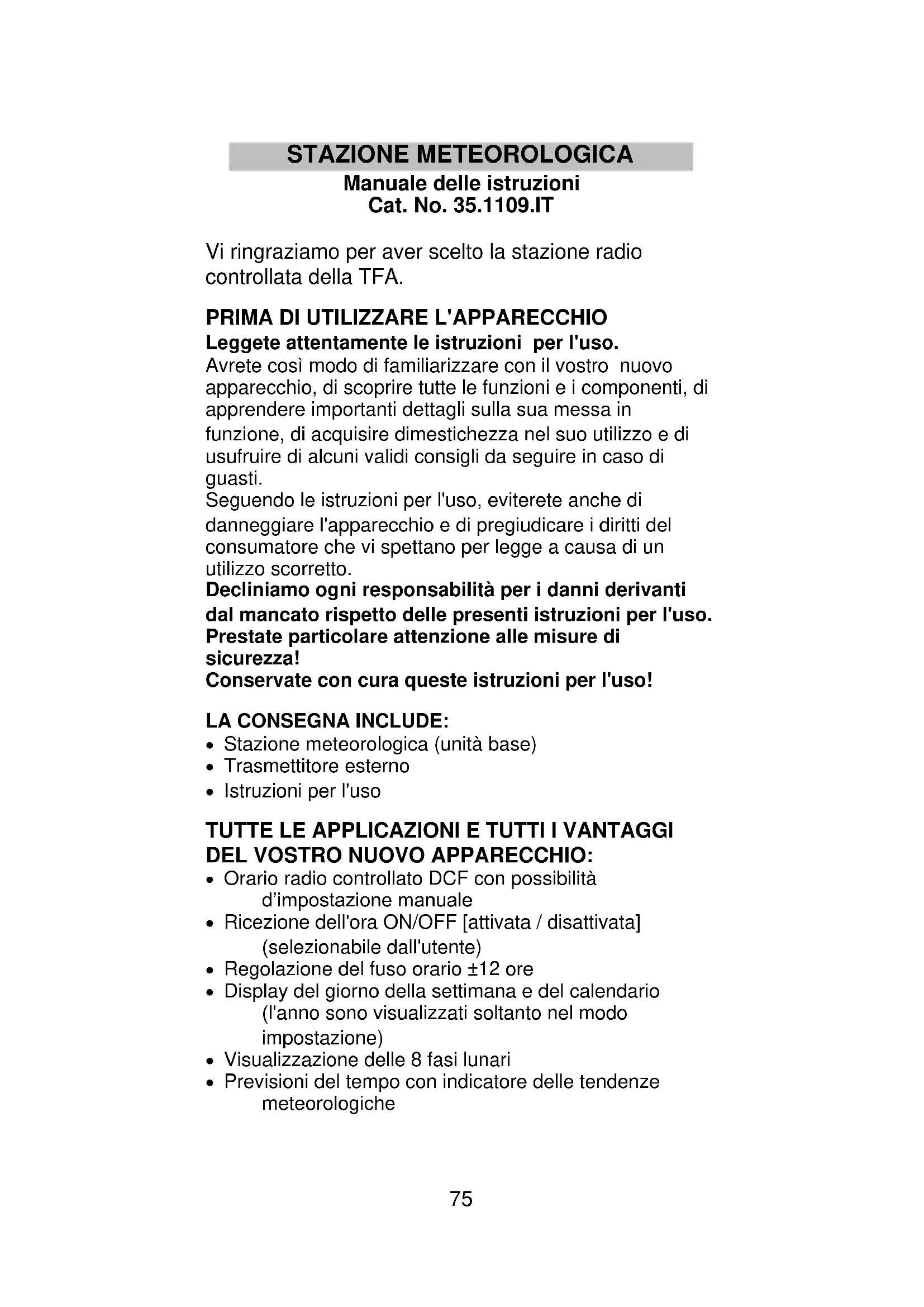

STAZIONE METEOROLOGICA
Manuale delle istruzioni
Cat. No. 35.1109.IT
Vi ringraziamo per aver scelto la stazione radio controllata della TFA.
PRIMA DI UTILIZZARE L'APPARECCHIO
Leggete attentamente le istruzioni per l'uso.
Avrete casi modo di familiarizzare con il vostro nuovo apparecchio, di scopire tutte le funzioni e i componenti, di apprenderere importanti dettagli sulla sua messa in funzione, di acquire sistemichezza nel suo utilizzo e di usfuquire di alcuni validi consigli da seguire in caso di guasti.
Seguendo le istruzioni per l'uso, evitereteanche di danneggiare l'apparecchio e di pregiudicare i diritti del consumatore che vi spettano per legge a causa di un utilizzo scorretto.
Decliniamogni responsabilità per i dati derivanti dal mancato rispetto delle presenti istruzioni per l'uso. Prestate particolare attenzione alle misure di sicurezza!
Conservate con cura queste istruzioni per l'uso!
- Stazione meteorologica (unità base)
- Trasmettitore esterno
- Istruzioni per l'uso
TUTTE LE APPLICATIONE TUTTI I VANTAGGI DEL VOSTRO NUovo APPARECCHIO:
- Orario radio controllato DCF con possibilità d'impostazione manuale
- Ricezione dell'ora ON/OFF [attivata / disattivata] (selezionabile dall'utente)
- Regolazione del fuso orario ±12 ore
- Display del giorno della settimana e del calendario (l'anno sono visualizzati soltanto nel modo impostazione)
- Visualizzazione delle 8 fasi lunari
-
Previsions del tempo con indicatore delle tendenze meteorologiche
-
Visualizzazione della temperatura interna e esterna con registrazione dei valori MIN/MAX
- Visualizzazione della temperatura in ^ C
- Visualizzazione dell'umidità relativa interna e esterna
Visualizzazione dell'umidità in RH% - Indicatore batterie scariche
- Montaggio su un piano d'appoggio o a muro
PER LA VOSTRA SICUREZZA:
- Il prodotto è adatto esclusivamenteagliutilizzi di cui sopra.Nonutilizzate il prodotto in maniera diversa da quanto descririto in queste istruzioni.
- Non sono consentite riparazioni, alterazioni o modifiche dell'apparecchio non autorizzate.
Avverenza! Pericolo di lesioni:
- Tenete il disposativo e le batterie lontani alla portata dei bambini.
- Non gettate le batterie nel fuoco, non polarizzatele in maniera scorretta, non smontatele e non cercate di ricaricarle. Pericolo di esplosione!
- Le batterie contengono acidi nocivi per la salute. Sostituite quando prima le batterie quasi scariche in modo da evitare che si scarichino completeness.
Non utilizzate mai contemporaneamente batterie usate e batterie nuove, né batterie di tipi diversi. Quando maneggiate batterie esaurite indossate sempre quanti resistenti alle sostanze chimiche e occhiali di protezione.

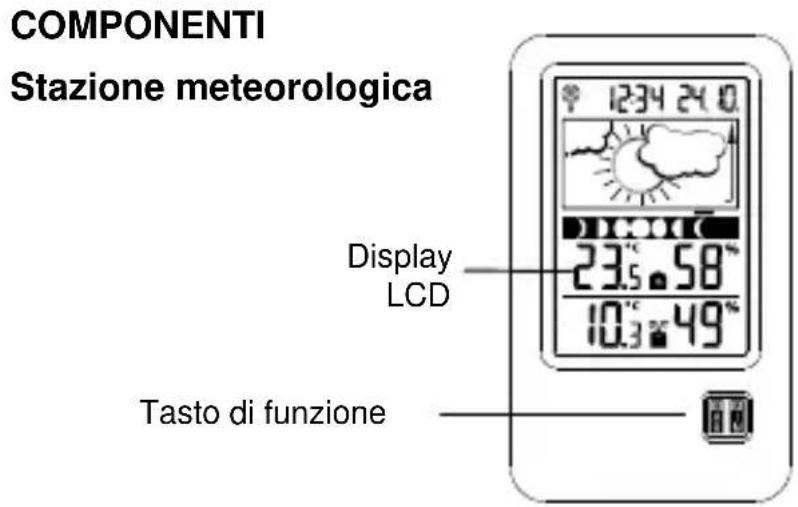

!Informazioni avvertenze sulla sicurezza del prodotto!
Non esponete il disposativo a temperature elevate, vibrazioni e urti.
- Il sensore esterno è antispruzzo, ma non impermeabile. Cercare un luogo al riparo alla pioggia per il trasmettitore.
Trasmettitore igrotermico
- Trasmissione remota della temperature e dell'umidità esterna alla stazione meteorologica con segnale a 868MHz
- Il display a cristalli liquidi LCD alterna automaticamente la visualizzazione dei dati della temperatura e dell'umidità esterna
Supporto per montaggio a muro
Effettuare il montaggio in un luogo riparato; evitare l'esposizione diretta alla pioggia e alla luce del sole
PER INSTALLARE E SOSTITUIRE LE BATTERIE NEL TRASMETTITORE IGROTERMICO
Il trasmettitore igrotermico esterno usa 2 batterie tipo AAA IEC LR3, da 1,5V. Per installare e sostuire le batterie, seguire i passaggi descritti qui di seguito:
- Aprire il vano batterie premendo con entrambi i pollici il coperchio del vano batteria verso l'alto.
- Inserire le batterie, prestando attenzione alla polarità (osservare i segni all'interno del vano batterie);
- Richiudere aippo il vano batterie sull'apparecchi.

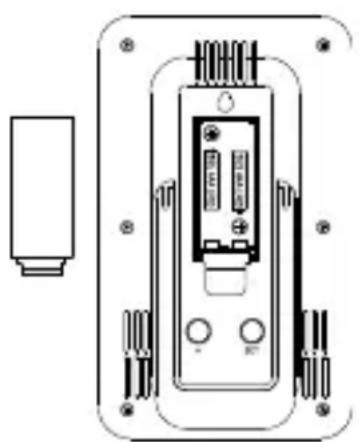

INSTALLAZIONE E SOSTITUZIONE DELLE BATTERIE NELLA STAZIONE METEORLOGICA
La stazione meteorologica funziona con 2 batterie tipo AAA, IEC LR3, da 1, 5V. Per installare e sostituire le batterie, seguire i passaggi descritti qui di seguito:
- Inserire un oggetto solido (in mancanza d'altro ), nello spazio in basso al centro del vano batterie, espingere verso l'alto per togliere il coperchio;
- Inserire le batterie rispettando la polarità (osservare i segni);
- Rimettere aippo il coperchio del vano batterie.
Sostituzione delle batterie
Sostituite le batterie dell'unità base se il simbolo della batteria compare nella parte superiore del display.
- Quando la tensione delle batterie del trasmettitore esterno è troppo Bassa, nella riga del display della temperatura esterna appeare il symbolo della batteria.
Nota
Nel caso in cui si sostituiscano le batterie in una qualsiasi delle unità, tutte le unità devono essere resettate, seguito il procedimento d'impostazione. Questo avviene perché un codice di sicurezza, alla un ordine preciso, è assegnato dal trasmettitore all'avvio. Il codice deve essere ricevuto e memorizzato alla stazione meteorologica nei
primi tre minuti in cui l'alimentazione è fornita al trasmettitore.
IMPOSTAZIONE
- In primo luogo di inserire le batterie nel trasmettitore (consultare il paragrafo "Per installare e sostituire le batterie nel trasmettitore igrotermico" di cui)sopra).
- Entro due minuti dall'accensione del trasmettitore, inserire le batterie nella stazione della temperatura (consultare il paragrafo "Per installare e sostituire le batterie nella stazione meteorologica" di cui{sopra). Una volta che le batterie sono state sistmate, tutti i segmenti del display cristalli liquidi LCD s'illuminano brevamente. Di seguito si visualizzano i valori della temperatura/dell'umidità interna e l'ora come 00:00. Se queste informazioni non sono visualizzate sul display a cristalli liquidi LCD dopo circa un minuto, sostituire le batterie, e aspettare almeno 60 secondi prima di reinserirle. Una volta che i dati relativi alle misurazioni interne sono stati visualizzati, l'utente cui procedere al passaggio successivo.
- Dopo che le batterie sono state inserte, la stazione meteorologica inizia a ricevere il segnale dei dati dal trasmettitore. I dati della temperatura dell'unità esterna dovrebbero essere visualizzati sulla stazione meteorologica. Se questo non succede molto快来 circa 2 minuti, le batterie devono essere rimosse da entrambe le unità, e si deve eseguire il resettaggio a partire dal passaggio 1.
- Adgni modo, per assicurare una trasmissione sufficiente sulla frequenza di 868 MHz, la distanza fra la stazione meteorologica e il trasmettitore non dovrebbe essere maggiore di 100 metri (consultare le note su "Sistemazione" e "Ricezione a 868 MHz").
Nota
Nel caso in cui si sostituiscano le batterie non fuoriscano dai contatti. Aspettare sempre almeno un minuto prima di togliere le batterie e reinserirle, altrimenti si potrebbero verificare problemi di avvio e di trasmissione.
- Una volta che il periodo di prova di ricezione dei dati relativi alle misurazioni esterne è stato completato, l'icona a forma di torre DCF sul display dell'orologio comincia a lampeggiare sull'angolo in alto a sinistra. Questo indica che l'orologio ha rilevato la presenza di un segnale radio, e sta provando a riceverlo. Quando il codice dell'ora è ricevuto, la torre DCF s'llumina in maniera continua, e l'ora è visualizzata.
RICEZIONE DELL'ORA RADIOCONTROLLATA DCF
L'orario di base della ricezione dell'ora a controllo radio è fornito dall'orologio atomico al cesio della Physikalisch Technische Bundesanstalt Braunschweig, che presenta una deviazione di meno di un secondo in un millione di anni. L'ora è codificata e trasmessa da Mainfingen vicino Francoforte con un segnale a frequenza DCF-77 (77.5 kHz), ed ha un raggio di trasmissione di circa 1.500 km. La Vs. Stazione meteorologica riceve il segnale, lo converte e visualizza l'ora precisa sua con l'ora legale sua con l'ora solare. La qualità della ricezione dipende molto alla posizione geografica. In condizioni normali, non dovrebbero esserci problemi di ricezione entro un raggio di trasmissione di 1.500 chiliometri da Francoforte.
La ricezione DCF avviene due volte al giorno alle 02:00 e alle 03:00 am. se la ricezione non avviene con successo alle 03:00 am, il prossimo tentativo di ricezione è effettuato all'ora successiva, e sono via fino alle 06:00am, o fino a che la ricezione è avvenuta con successo. Se la ricezione non è venuta con successo alle 06:00 am, il tentativo successivo è effettuato alle 02:00 am.
Dopo che il periodo di test iniziale della ricezione dei dati esterni è stato completato, l'icona a forma di torre DCF sul display dell'orologio inizia a lampeggiare nell'angolo in basso a destra della prima sezione del display a cristalli liquidi. Questo indica che l'orologio ha rilevato la presenza di un segnale radio, e sta provando a riceverlo. Quando il codice dell'ora è ricevuto, la torre DCF s'illumina in maniera continua, e l'ora è visualizzata. Se l'icona a torre lampeggia, ma non imposta l'ora, o la torre DCF non appeare per nulla, controllare che le norme elencate qui di seguito siano rispetto.
- La distanza raccomandata da qualsiasi fonte d'interferenza come schermi di computer o di televisioni deve essere almeno di 1,5 - 2 m.
- All'interno di strutture in ferro - cimento (seminterrati, sovrastrufture), la riscione del segnale è naturalmente più debole. In casi estremi, sistemare l'unità vicino ad una finestra, e punctarne la parte frontale o la parte posteriore verso il trasmettitore di Francoforte.
- Durante le ore notturne, le interferenze dovute ad agenti atmospherici sono normalmente meno influenti, e la riscione è possibile nella maggior parte dei casi. Una singola riscione giornaliera è sufficiente per mantenere la deviazione dell'ora sotto un secondo.

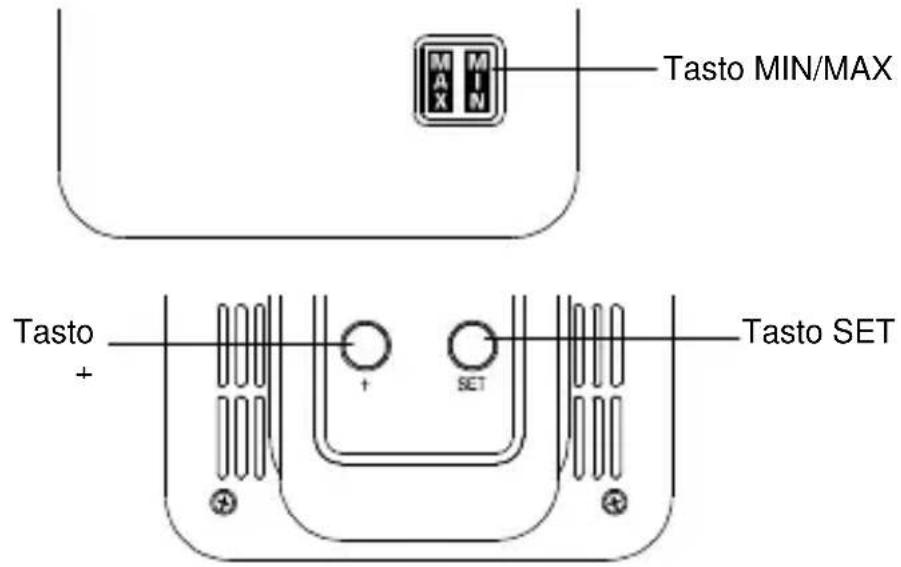

TASTI DI FUNZIONE
Stazione meteorologica
La stazione meteorologica dispone di 3 tasti facili da usare: 1 tasto frontale, e due tasti posteriori.
Tasto SET
- Tenere premuto il tasto per entrare nei modi di Impostazione manuale: fuso orario, Impostazione ora manuale, calendario, e ricezione dell'ora ON/OFF (attivata/disattivata).
Tasto +
- Aumento, cambiamento, commutazione di tutti valori nel modo Impostazione manuale
Tasto MIN/MAX
- Premere brevamente per commutare fra i dati della temperatura interna ed esterna MAX/MIN e la temperatura attuale

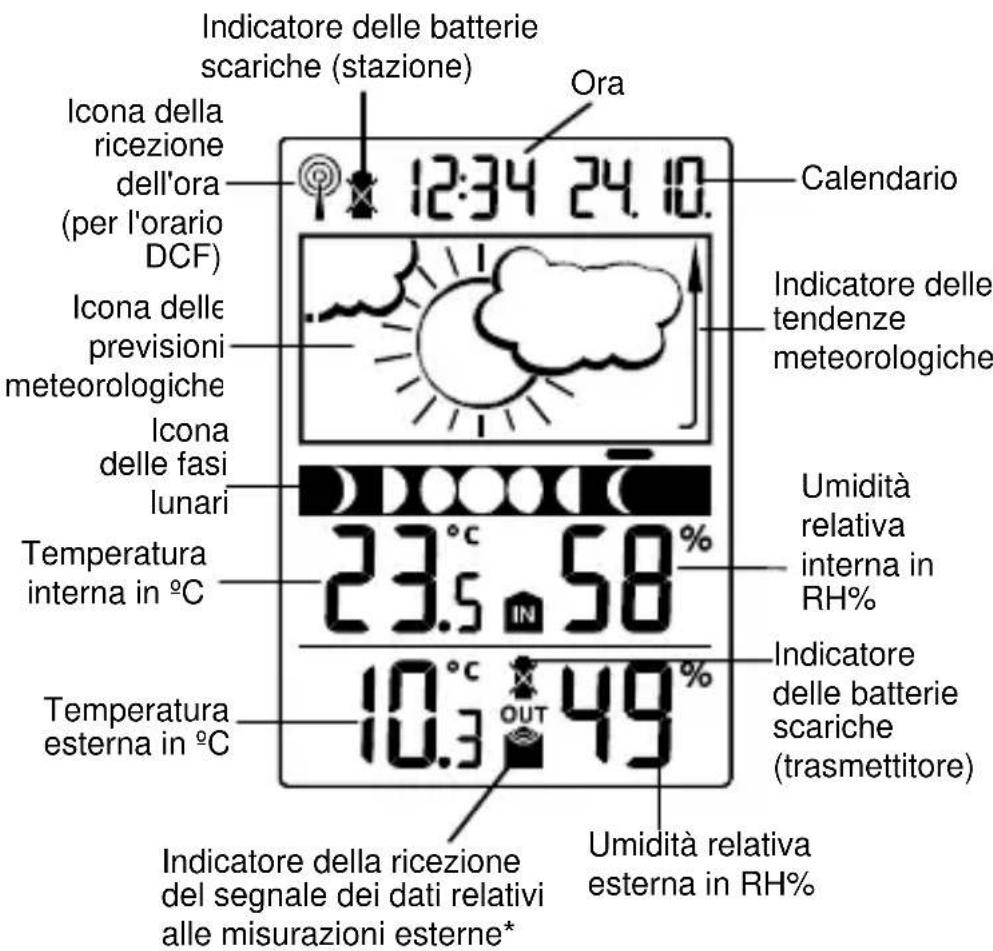

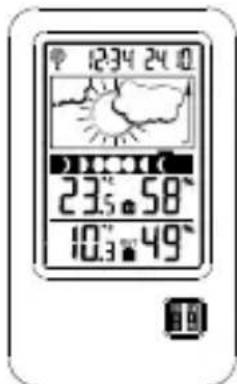

DISPLAY A CRISTALLI LIQUIDI LCD
Lo schermo a cristalli liquidi LCD e diviso in 5sezioni, che visualizzano le informazioni dell'ora/del calendario, le previsionsi del tempo, delle fasi lunari, i dati relativi alle misurazioni interne, e i dati relativi alle misurazioni esterne
- Quando il segnale proveniente dal sensore è ricevuto con successo della stazione meteorologica, si attiva l'icona della ricezione del segnale (se questo non avviene con successo, l'icona non si visualizza sul display a cristalli liquidi LCD). In quello modo l'utente può essere facilemente se l'ultima ricezione è avvenuta con successo (icona attivata) o meno (icona disattivata).
IMPOSTAZIONI MANUALI
È possibile regolare le impostazioni elencate qui di seguito manualmente, premendo il tasto SET :
- Impostazione del fuso orario
- Impostazione dell'ora manuale
- Impostazione del calendario
- Impostazione della ricezione del codice orario attenuato/disattivato [ON/OFF]
IMPOSTAZIONE DEL FUSO ORARIO:
Il fuso orario predefinito alla stazione meteorologica è "0". Per impostare un fuso orario diverso, seguire i passaggi descritti qui di seguito.
- Il valore del fuso orario corrente inizia a lampeggiare
- Premere il tasto il tasto + per impostare il fuso orario. La gamma varia da 0 a -12, per poi tornare indietro da +12 a 0, ad intervalli consecutivi di un'ora
- Confermare l'impostazione premendo il tasto SET, ed entrare nell'Impostazione dell'ora manuale.
IMPOSTAZIONE DELL'ORA MANUALE
Nell'eventualità in cui la stazione meteorologica non possa rilevare il segnale DCF (per esempio a causa di disturbi, distance di trasmissione ecc.), è possible impostare l'ora manually. L'orologio in questo caso funziona come un normale orologio al quarzo.
Ore lampeggianti
Minuti lampeggianti
- Le digitazioni dell'ora iniziano a lampeggiare
- Premere il tastingo ^+ per impostare I'ora
- Premere di nuovo il tasto SET per impostare i minuti. Le digitazioni dell'ora iniziano a lampeggiare
- Premere il tasto + per impostare i minuti
- Confermare premendo il tasto SET, ed entrare nell' Impostazione del calendario.
Nota
L'apparecchio effettua ad agli modo un tentativo di ricezione del segnale,anche se è stato impostato manualmente. Quando la ricezione del segnale è avvenuta con successo,l'ora ricevuta si sovrappone all'ora impostata manualmente.Durante il tentativo di ricezione,l'icona a forma di torre della ricezione DCF lampeggia.Quando la ricezione è avvenuta con successo, I'icona a forma di torre DCF non appeare,tuttavia un tentativo di ricezione sare in anni caso effettuato il giorno dopo.
IMPOSTAZIONE DEL CALENDARIO:
Data e mese
La data predefinita alla stazione meteorologica è 1. 1. 2011. Una volta che i segnali del codice orario radiocontrollato sono ricevuti, la data è automaticamente aggiornata. Ad agli modo, se i segnali del codice orario non sono ricevuti, è possibile regolare la data manualmente.
- Le digitazioni dell'anno iniziano a lampeggiare
- Premere il tastingo + per impostare l'anno (gamma 2011-2039)
- Premere il tasto SET di nuovo per confermare ed entrare nell'impostazione del mese; le digitazioni del mese iniziano a lampeggiare
- Premere il tastingo + per impostare il mese
- Premere il tasto SET di nuovo per confermare ed entrare nel modo impostazione della data; le digitazioni della data iniziano a lampeggiare
- Premere il tasto + per impostare la data
- Confermare tutte le impostazioni del calendario con il tasto SET, ed entrare nell'Impostazione del codice orario attivato/disattivato (ON/OFF).
IMPOSTAZIONE DEL CODICE ORARIO ATTIVATO/DISATTIVATO (ON/OFF):
In aree in cui la ricezione del codice orario DCF non è possibile, la funzione di ricezione del codice orario DCF può essere disattivata (OFF). L'orologio funziona quando come un normale orologio al quarzo (l'impostazione predefinita per la ricezione del codice orario è attivata (ON)).
- "ON" inizia a lampeggiare sul display a cristalli liquidi LCD
- Premere il tasto + per disattivare (OFF) la funzione di ricezione del codice orario
- Confermare premendo il tasting SET, e uscire delle impostazioni manuali.
Nota
Se la ricezione del codice orario è disattivata manualmente, l'orologio non esegue alcun tentativo di ricezione del codice orario DCF, a condizione che la funzione di ricezione del codice orario sia disattivata (OFF).
L'icona della ricezione del codice orario e l'icona
non saranno visualizzate sul display a cristallino di LCD.
PER USCIRE DAL MODO IMPOSTAZIONE MANUALE
Per uscire dal modo impostazione manuale, espettare che l'apparecchio torni automaticamente a modo display normale.

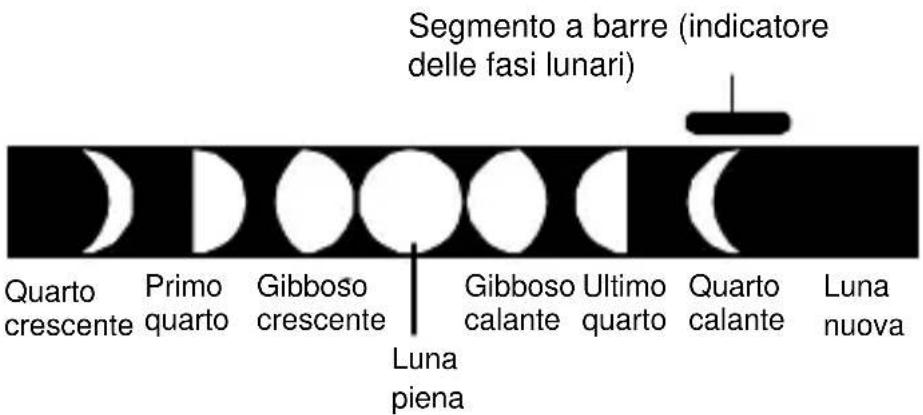

SIMPOLI DELLE FASI LUNARI
L'icona della luna della stazione meteorologica visualizzaanche tutte le otto fase lunare durante tutto l'arco dell'anno, secondo il calendario impostato. Un segmento a barre al di sopra delle fasi lunari indica la fase lunare attuale
PREVISIONI DEL TEMPO E TENDENZE DEL TEMPO
ICONE DELLE TENDENZE METEOROLOGICHE
Sulla seconda sezione del display a cristalli liquidi si trovano le icone meteorologiche che possono essere in una qualsiasi delle combinazioni seguenti:
Sereno
Poco nuvoloso
Pioggia
Ad anni repentino o rilevante cambiamento della pressione dell'aria, le icone meteorologiche si aggiornano di seguenza per rappresentare il cambiamento del tempo. Se l'icona non cambia, significiva che la pressione dell'aria non èambiata o che il cambiamento non è stato sufficientemente rapido perché la stazione lo potesse registrar. Ad anni modo, se l'icona visualizzata è quella del sole o la nuvola con la pioggia, la stazione non cambia la visualizzazione delle icone se il tempo si migliorara (con l'icona del sole), o se piove (con l'icona della pioggia), dal momento che le icone del sole e della pioggia rappresentano più delle condizioni meteorologiche estreme.
L'icona visualizzata preve de il tempo in termini di miglioramento o peggioramento, e non necessariamente sereno o pioggia come rappresentato delle icone. Ad esempio, se in quello momento il tempo è nuvoloso e la stazione visualizza l'icona della pioggia, non significica che il prodotto è difettoso perché non sta piovendo, ma significica semplicitamente che la pressione dell'aria si è
abbassata e che si prevede che il tempo peggiori, ma non che venga necessariamente a piovere.
Nota
Dopo l'impostazione, le lecture delle previsioni del tempo devono essere scartate nelle successive 12-24 ore.
Questo permette alla stazione meteorologica un periodo sufficiente funzionare ad un'altitudine costante, e fornire quindi previsioni più precise.
Come avviene di consueto per le previsioni del tempo, non si può garantire la precisione assoluta. La precisione delle previsionsi del tempo fornita dall'apparecchio è di circa del 75% , secondo le aree in cui la stazione meteorologica è stata progettata per essere usata. In aree in cui avvengono cambiamenti repentini del tempo (per esempio da sereno a pioggia), la Stazione meteorologica fornirà lecture più precise, paragonate alle lecture che l'apparecchio sarebbe in grado di fornire in aree in cui il tempo è costante per la maggior parte del tempo (per esempio sereno per la maggior parte del tempo).
Se la stazione meteorologica è spostata su un'altra posizione, significativamente più alta o più Bassa della posizione iniziale (per esempio dal piano terra o dal primo piano di una casa), è necessario scartare le previsioni fornite dall'apparecchio nelle successive 12-24 ore. In questo modo, la stazione non rileva la nuova posizione come un possibile cambiamento della pressione dell'aria quando"Inceve il cambiamento è dovuto ad una scarsa differenza di altitudine.
INDICATORI DELLE TENDENZE METEOROLOGICHE
Gli indicatori delle tendenze meteorologiche lavorano insieme alle icone meteorologiche (situate in alto a sinistra e a destra dell'icona meteorologica). Quando l'indicatore punta versuso l'alto, significata che la pressione dell'aria è in aumento e che il tempo dovrebbe migliorare, e quando punta versuso il basso, la pressione dell'aria è in diminuzione, e che il tempo dovrebbe peggiorare.
Tenendo tutti questi fatti in considerazione, l'apparecchio più agli visualizzare come il tempo èambiato e come dovrebbeambiare. Per esempio, se la freccia che punta verso il basso è visualizzata insieme alle icone delle nuvole e del sole, l'ultimo cambiamento
significativo nel tempo è stato quando era sereno (vale a dire quando sostanto l'icona del sole era visualizzata). Questo significica che il cambiamento successivo del tempo sare indicative dall'icona della pioggia, dal momento che la freccia delle tendenze meteorologiche punta verso il basso.
Nota
Quando l'indicatore delle tendenze metodologiche ha registrato un Cambiamento nella pressione dell'aria, rimane visualizzato in maniera continua sul display a cristalli liquidi.

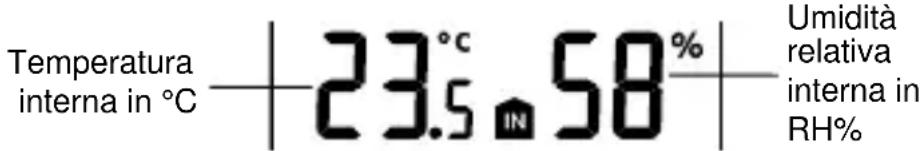

DATI RELATIVI ALL'UMIDITA/ALLA TEMPERATURA INTERNA
I dati relativi alla temperatura e all'umidità interna sono automaticamente aggiornati e visualizzati sulla quarta sezione del display a cristalli liquidi LCD.

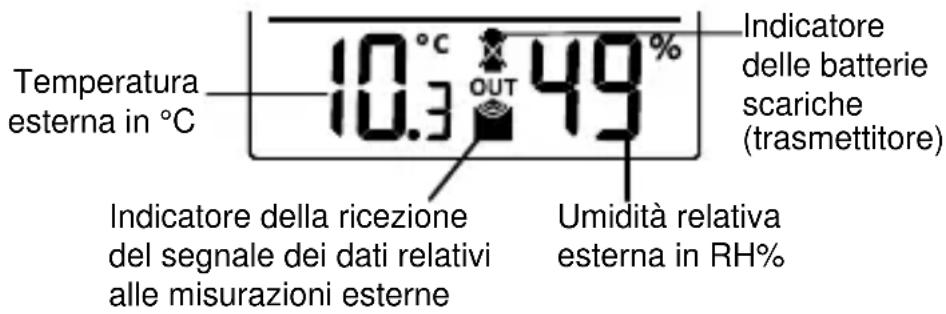

DATI RELATIVI ALL'UMIDITA/ALLA TEMPERATURA ESTERNA
L'ultima sezione LCD在哪的温度下，她可以使用。
PER COMMUTARE E RESETTARE I DATI RELATIVI ALLE MISURAZIONI MIN/MAX
PER VISUALIZZARE I DATI MIN/MAX
Premere il tasting MIN/MAX diverse volte per visualizzare la temperature interna e esterna MIN/MAX in sequenza.
PER RESETTARE I DATIMIN/MAX
Tenere premuto il tasting MIN/MAX per circa tre secondi per resettare tutti i dati della temperatura interna ed esterna sulle temperature attuali.
TRASMETTITORE ESTERNO
Il raggio di trasmissione del trasmettitore igrotermico più essere influenzato alla temperatura. A basse temperature, la distanza e trasmissione potrebbe essere diminuita. Tenere quello incontrato quando siSYSTEMA nei trasmettitori. La durata delle batterie del trasmettitore igrotermico più altresi essere ridotta a basso temperature.
CONTROLLO DELLA RICEZIONE A 868MHz
Se i dati relativi della temperatura/all'umidità e al vento non sono ricevuti entro tre minuti a seguito dell'impostazione (o se il display dei dati esterni visualizzza in maniera continua "--. -" nella sezione riservata ai dati interni della stazione meteorologica durante il funzionamento normale), effettuare controlli elencati qui di seguito.
- La distanza raccomandata da qualsiasi fonte d'interferenza come schermi di computer o di televisioni deve essere almeno di 2 m
- Evitare di sistemare le unità su o nelle immediate vicinanze diinfissi di metallo
- L'uso di altri apparecchi elettrici come cuffie o altoparlanti che funzionano sulla stessa frequenza (868MHz) possono causare la mancata ricezione della trasmissione o del segnale. Allo stesso modo, apparecchi elettrici usati nelle vicinanze che funzionano sulla stessa frequenza (868MHz) possono causare interferenza.
Nota: quando il segnale a 868MHz è ricevuto correttamente, non aprire il coperchio del vano batterie del trasmettitore o della stazione meteorologica, dal momento che le batterie possono fuoriscire dai contatti e provocare un falso resettaggio. Se questo dovesse accadere per erre, è necessario resettare tutte le unità (consultare il paragrafo "Impostazione" di cui sopra), altrimenti si potrebbero verificare dei problemi di trasmissione.
La gamma di trasmissione è di circa 100 metri dal trasmettitore igrotermico alla stazione meteorologica (in spazi aperti); ad agli modo quello dipende dall'ambiente
circostante e dai livelli interferenza. Se la riscizione non è possibile, nonostante che siano stati osservati tutti i fattori di cui sopra, tutte le unità delsystema devono essere resettate (consultare il paragrafo "Impostazione" di cui sopra).

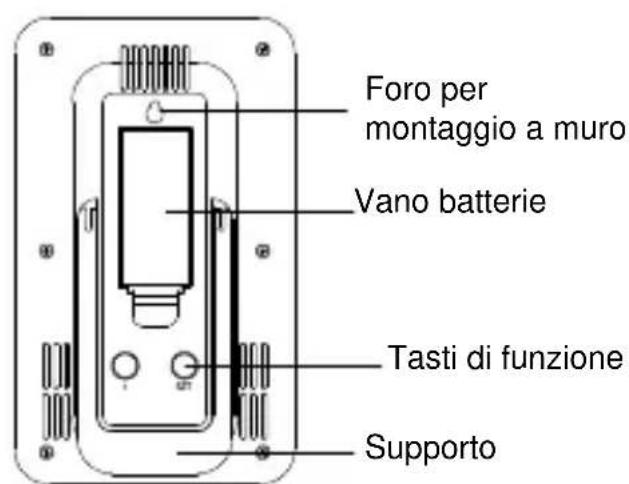

SISTEMAZIONE DELLA STAZIONEMeteorologica
La stazione meteorologica dispone di un supporto staccabile da ravolo, con cui si ha la possibilità di系統are l'unità su un piano d'appoggio o di montarla a muro. Prima di eseguire il montaggio a muro, controllare che i dati relativi alle misurazioni in ambienti esterni possano essere ricevuti delle sistematicioni desiderate.
Per eseguire il montaggio a muro:
-
Fissare una vita (non dotazione)
sulla parete desiderata,
lasciandone fuoriuscire la testa di circa 5 mm -
Sistemare la Stazione meteorologica sulla vita, usando il foro sulla parte posteriore dell'apparecchio. Tirare leggermente verso il basso la stazione meteorologica per bloccarla in posizione.
Supporto da tavolo pieghevole
La gamma del supporto da ravolo pieghevole si trova sulla parte posteriori della unità. Tirare il supporto versusl'esterno dal bordo centrale inferiore della stazione meteorologica,除去il vano batterieUna volta che il supporto pieghevole è stato esteso, sistemare la stazione meteorologica in una posizione adeguata.
SISTEMAZIONE DEL TRASMETTITORE IGROTERMICO
Effettuare il montaggio in un luogo riparato; evitare l'esposizione diretta alla pioggia e alla luce del sole.
Il trasmettitore igrotermico più essere sistematico su una superficie piana qualsiasi, o più essere montato a muro usando la staffa che si piega, come un supporto o come base per il montaggio a muro.
Montaggio a muro
-
Assicurare la staffa sulla parete desiderata usingle vite e i fissaggi di plastica;
-
Fissare il trasmettitore alla staffa
Nota
Prima di sistemare in maniera definitiva la base per il montaggio a muro del trasmettitore, sistemare tutte le unità nella posizione
desiderata, e controllare che l'apparecchio sia in
grado di ricevere le lecture della temperatura e dell'umidità esterna. Nel caso in cui il segnale non possa essere ricevuto, trovare un'altraSYSTEMAZIONE per i trasmettitori o spostarli leggermente, per favorire la risizione del segnale.
CURA E MANUTENZIONE
- Per pulire l'apparecchio e il trasmettitore utilizzate solo un panno morbido leggermente inumidito. Non usate solventi o abrasivi. Proteggere dall'umidità.
- Rimuovete le batterie se non'utilizzate l'apparecchio per un periodo prolongato.
GUASTI
| Problema | Risoluzione del problema |
| Nessuna indicazione sulla stazione base | • Inserite le batterie con le polarità corretta • Sostituite le batterie |
| Nessuna ricezione del trasmettitore Indicazione “---” | • Controllate le batterie del trasmettitore esterno (non utilizzate batterie ricaricabili)! • Riavviiate il trasmettitore e l'unità centrale secondo le istruzioni • Cercate nuove posizioni per |
| il trasmettitore e/o l'unità base • Diminuite la distance tra il trasmettitore e l'unità base • Eliminate fonti di interferenza. | |
| Nessuna ricezione DCF | • Impostazione ricezione DCF "ON" • Cercate nuova posizione per l'unità base • Impostate l'orologio manualmente • Attendete il tentativo notturno di ricezione |
| Indicazione non corretta | • Sostituite le batterie |
SMALTIMENTO
Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.
È assolutamente vietato gettare le batterie e le batterie ricaricabili tra i rifiuti domestici. In qualità di consumatori, siete tenuti per legge a consegnare, le batterie usate al negotiante o ad altri enti preposti per il ricicchio in conformità alle vigenti disposizioni
nazionali o locali, ai fini di uno smaltimento ecologico.
Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio, Pb=piombo
Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (RAEE). Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio
presso un punto di raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico.
SPECIFICHE TECNICHE
Gamma della temperatura per il funzionamento
Interna : da - 9.9°C a 59.9°C con risoluzione di 0,1°C
(si visualizza "OF.L" se al di fuori di esta gamma)
Esterna : da -39.9°C a 59.9°C con risoluzione di 0,1°C
(si visualizza "OF.L" se al di fuori di esta gamma)
Gamma dell'umidità interna :
da 20% a 95% con risoluzione dello 1%
(si visualizza "- - " se la temperatura è OL.F; si visualizza
19% "se < 1 % e 96% "se >99%
Gamma dell'umidità esterna :
da 1 % a 99 % con risoluzione dello 1 %
(si visualizza " - - " se la temperatura esterna è OF.L; si
visualizza 1 % se < 1% e 99% se >99%
Intervalli di misurazione dei dati relativi alle misurazioni:
Temperatura interna : agli 16 secondi
Umidità : ogni 64 secondi
Intervallo di misurazione della temperatura e dell'umidità
Westerna: anni 4 secondi
Raggio di trasmissione : fino a 100 metri
(in spazi aperti)
Alimentazione (si raccomandano batterie alcaline):
Stazione meteorologica : 2 x AAA, IEC LR3, da 1,5V
Trasmettitore igrotermico : 2 x AAA, IEC LR3, da 1,5V
Dimensioni
Stazione meteorologica : 94.6 x 20mm x 157mm
Trasmettitore igrotermico : 6 x 16 x 102.6mm
Frequenza di trasmissione : 868 MHz
Massima potenza a radiofrequenza trasmessa: < 25mW
É vietata la pubblicazione delle presenti istruzioni o di parti di esseswana una precedente autorizzazione della TFA
Dostmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e possonoambiare alla preavviso.
E possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il numero di articolo sul nostro除去.
Dichiarazione di conformità UE
Il fabbricante, TFA Dostmann, dichiara che il tipo di
apparecchiatura radio 35.1109 è conforme alla direttiva
2014/53/UE. Il testo completo della dichiarazione di
conformità UE è disponibile al segunte indirizzo Internet:
www.tfa-dostmann.de
E-Mail: info@tfa-dostmann.de
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-
97877 Wertheim
10/16
