Produkttyp	Hydraulischer Gebläsekonvektor (Heizwasser)
Marke	Dimplex
Modell	SRX180EM
Verwendung	Zentralheizung mit Warmwasser
Heizleistung	1,8 kW (bei 45°C Wassertemperatur)
Versorgungsspannung	100-250 V ~ 50/60 Hz
Maximale Leistungsaufnahme	16,4 W (Lüfter)
Leistungsaufnahme im Standby	< 4 W
Maximaler Luftdurchsatz	540 m³/h
Schallpegel (max)	47 dB(A) in 1 m
Abmessungen (B x H x T)	911 x 530 x 145 mm
Gewicht	22 kg
Schutzart	IP20
Volumen Wärmetauscher	600 ml
Maximaler Betriebsdruck	1,0 MPa
Maximale Wassertemperatur	85°C
Hydraulischer Anschluss	Kupferrohre Ø15 mm
Betriebsmodi	Manuell, automatisch (Eco)
Lüfterstufen	3 (niedrig, mittel, hoch)
Besondere Funktionen	Schlafmodus, Hochtemperaturmodus, Absenkmodus, Tastensperre
Kabellänge	1 m
Garantie	2 Jahre

Häufig gestellte Fragen - SRX180EM DIMPLEX

Wie entlüfte ich den Wärmetauscher?

Trennen Sie das Gerät vom Netz, entfernen Sie die Abdeckung und öffnen Sie das Entlüftungsventil am Wärmetauscher (siehe Abbildung 5 der Anleitung). Lassen Sie die Luft entweichen, bis Wasser austritt, und schließen Sie das Ventil wieder.

Was tun, wenn die rote LED blinkt?

Eine blinkende rote LED zeigt einen Fehler an, meist eine zu niedrige Wassertemperatur oder eine Luftblase. Überprüfen Sie den Heizkreislauf und entlüften Sie ggf. den Wärmetauscher. Lesen Sie das Kapitel Fehlerbehebung der Anleitung.

Welche Versorgungsspannung ist erforderlich?

Das Gerät arbeitet mit einer Spannung von 100-250 V ~ 50/60 Hz. Der Anschluss darf nur von einem qualifizierten Elektriker durchgeführt werden.

Kann ich das Gerät im Badezimmer verwenden?

Die Schutzart IP20 bietet keinen Schutz gegen Wasser. Das Gerät darf nicht in feuchten Räumen wie Badezimmern installiert werden, es sei denn, es ist ausreichend weit von Wasserquellen entfernt und wird überwacht.

Wie aktiviere ich den leisen Modus (Schlafmodus)?

Aktivieren Sie den DIP-Schalter Nummer 1 auf der Hauptplatine. Dadurch wird die Lüftergeschwindigkeit für einen besonders leisen Betrieb reduziert, mit einem leichten Leistungsabfall.

Wie sperre ich die Tasten?

Drücken Sie die Taste mode (A) länger als 15 Sekunden. Die Bedienelemente werden deaktiviert. Zum Entsperren wiederholen Sie den Vorgang.

Welcher hydraulische Anschluss ist erforderlich?

Die Anschlüsse sind Kupferrohre mit einem Durchmesser von 15 mm. Das Heizsystem muss ein geschlossener Zweirohrkreislauf sein.

Kann ich ein externes Ventil oder eine Pumpe anschließen?

Ja, über das integrierte Relais (siehe Abbildung 7). Sie können ein motorisiertes Ventil (NO/NC) oder eine Umwälzpumpe mit einer maximalen Leistung von 3 A bei 250 V AC anschließen.

Wie reinige ich das Gerät?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Reinigen Sie die Außenseite mit einem weichen, feuchten Tuch und trocknen Sie es. Verwenden Sie keine Scheuermittel. Für die Innenreinigung wenden Sie sich an einen Fachmann.

Was tun bei unzureichender Heizleistung?

Überprüfen Sie die Wassertemperatur (muss über 45°C liegen), entlüften Sie das System, justieren Sie den hydraulischen Abgleich, oder reinigen Sie den Wärmetauscher. Die rote LED blinkt bei Problemen.

BEDIENUNGSANLEITUNG SRX180EM DIMPLEX

Power Output - Ausgangsleistung - Puissance de sortie - Uitgangsvermögen (W)

	35°C	45°C	55°C	65°C	82°C
SRX180	3	1631	2734	3844	4959
	2	1079	1803	2530	3260
	1	641	1069	1499	1929
SRX140	3	1299	2177	3061	3951
	2	838	1403	1968	2536
	1	493	823	1154	1484
SRX120	3	1120	1878	2641	3408
	2	719	1201	1686	2172
	1	415	693	971	1249
SRX80	3	759	1273	1790	2050
	2	479	801	1124	1448
	1	251	419	588	756
Q = 450 l/h

	35°C	45°C	55°C	65°C	75°C
SRX180	3	1480	2502	3520	4546
	2	1020	1713	2406	3102
	1	625	1044	1464	1885
SRX140	3	1199	2024	2850	3682
	2	802	1346	1892	2439
	1	484	808	1133	1459
SRX120	3	1044	1760	2479	3202
	2	691	1160	1629	2100
	1	408	683	957	1231
SRX80	3	719	1210	1705	2203
	2	465	780	1095	1412
	1	249	416	582	749
Q = 300 l/h

	35°C	45°C	55°C	65°C	82°C
SRX180	3	1059	1832	2648	3498
	2	820	1408	2021	2655
	1	558	948	1346	1750
SRX140	3	900	1558	2256	2984
	2	671	1151	1651	2167
	1	442	749	1063	1378
SRX120	3	806	1394	2016	2668
	2	591	1010	1447	1894
	1	379	641	907	1174
SRX80	3	587	1012	1460	1926
	2	413	704	1005	1309
	1	237	399	564	728
Q = 150 l/h

	35°C	45°C	55°C	65°C	82°C
SRX180	3	852	1431	2020	2559
	2	695	1167	1647	2109
	1	506	848	1175	1542
SRX140	3	752	1269	1798	2263
	2	591	995	1355	1793
	1	411	691	955	1251
SRX120	3	689	1164	1557	2070
	2	530	894	1215	1606
	1	357	599	828	1083
SRX80	3	530	902	1190	1580
	2	387	655	884	1163
	1	231	387	534	694
Q = 100 l/h

	35°C	45°C	55°C	65°C	82°C
SRX180	3	551	918	1284	1649
	2	487	812	1136	1460
	1	394	657	920	1183
SRX140	3	511	852	1193	1535
	2	436	728	1020	1313
	1	338	564	791	1019
SRX120	3	480	802	1124	1446
	2	402	672	943	1215
	1	302	504	707	912
SRX80	3	392	655	921	1191
	2	312	522	734	950
	1	207	345	486	627
Q = 50 l/h

	35/30°C	45/40°C	55/47°C	65/50°C	82/71°C
SRX180	3	1495	2856	3925	4628
	2	893	1760	2424	2879
	1	522	1008	1395	1636
SRX140	3	1078	2172	2982	3492
	2	631	1329	1828	2154
	1	344	752	1039	1176
SRX120	3	870	1826	2506	2924
	2	561	1119	1541	1770
	1	331	621	856	1017
SRX80	3	573	1165	1595	1777
	2	358	695	956	1137
	1	201	375	516	607
Q

8

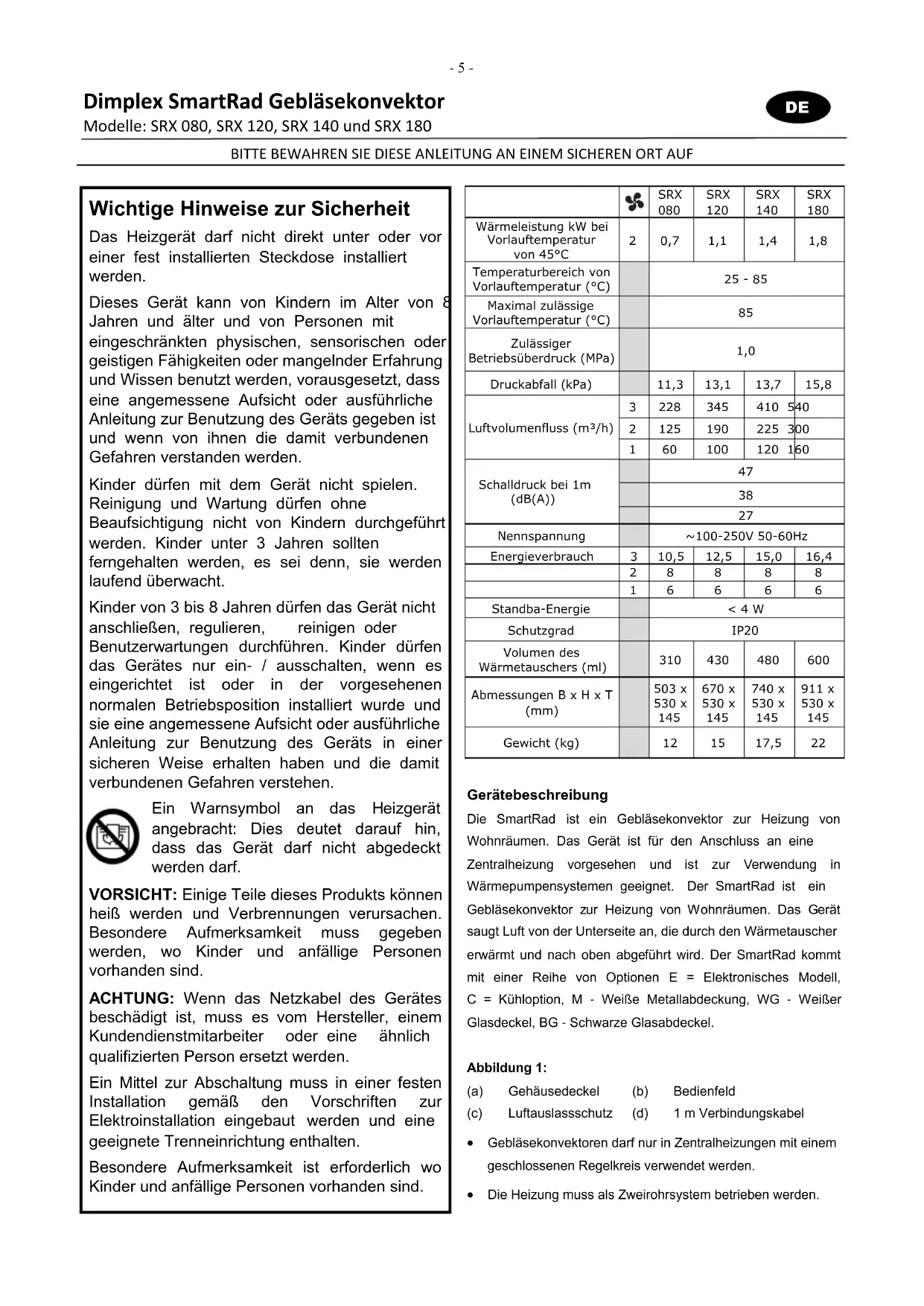

Important Safety Information

Wichtige Hinweise zur Sicherheit

Das Heizgerätarf nicht direkt unter oder voreiner fest installierten Steckdose installiert werden.

Dieses Gerät kann von Kindern im Alter von 8 Jahren und äther und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, vorausgesetzt, dass eine angemessene Aufsicht oder ausfuhrliche Anleitung zur Benutzung des Geräts gegeben ist und wenn von ihren die damit verbundenen Gefahren verstanden werden.

Kinder dürfen mit dem Gerät nichtizen. Reinigung und Wartung dürfen ohne Beaufsichtigung nicht von Kindern durchgefuhrt werden. Kinder unter 3 Jahren sollenn ferngehalten werden, es sei dessen werden laufend überwacht.

Kinder von 3 bis 8 Jahren dürfen das Gerät nicht anschließen, regulieren, reinigen oder Benutzerwartungen durchführren. Kinder dürfen das Gerätes nur ein-/ausschalten, wenn es eingerichtet ist oder in der vorgesehenen normalen Betriebsposition installiert wurde und sie eine angemessene Aufsicht oder ausfuhrliche Anleitung zur Benutzung des Geräts in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen.

Ein Warnsymbol an das Heizgerät angebracht: Dies deutet daraufhin, dass das Gerätarf nicht abgedeckt werden davon.

VORSICHT: Einige Teile thesees Produkts konnen heißt werden und Verbrennungen verursachen. Besondere Aufmerksamkeit muss gegeben werden, wo Kinder und anfällige Personen vorhanden sind.

ACHTUNG: Wenn das Netzkabel des Gerätes beschädigt ist, muss es vom Hersteller, einem Kundendienstmitarbeiter oder eine ähnlich qualifizierten Person ersetzt werden.

Ein Mittel zur Abschaltung muss in einer festen Installation gemäß den Vorschriften zur Elektroinstallation eingebaut werden und eine geeignete Trenneinrichtung enthalten.

Besondere Aufmerksamkeit ist erforderlich wo Kinder und anfällige Personen vorhanden sind.

	3	SRX 080	SRX 120	SRX 140	SRX 180
Wärmeleistung kW bei Vorlauftemperatur von 45°C	2	0,7	1,1	1,4	1,8
Temperaturbereich von Vorlauftemperatur (°C)		25 - 85
Maximal zulässige Vorlauftemperatur (°C)		85
Zulässiger Betriebsüberdruck (MPa)		1,0
Druckabfall (kPa)		11,3	13,1	13,7	15,8
Luftvolumenfluss (m3/h)	3	228	345	410	540
	2	125	190	225	300
	1	60	100	120	160
Schalldruck bei 1m (dB(A))		47
		38
		27
Nennspannung		~100-250V 50-60Hz
Energieverbrauch	3	10,5	12,5	15,0	16,4
	2	8	8	8	8
	1	6	6	6	6
Standba-Energie		< 4 W
Schutzgrad		IP20
Volumen des Wärmetauschers (ml)		310	430	480	600
Abmessungen B x H x T (mm)		503 x 530 x 145	670 x 530 x 145	740 x 530 x 145	911 x 530 x 145
Gewicht (kg)		12	15	17,5	22

Gerätebeschreibung

Die SmartRad ist ein Geblasekonvector zur Heizung von Wohnräumen. Das Gerät ist für den Anschluss an eine Zentralheizung vorgesehen und ist zur Verwendung in Wärmepumpensystemen geeignet. Der SmartRad ist ein Geblasekonvector zur Heizung von Wohnräumen. Das Gerät saugt Luft von der Unterseite an, die durch den Wärmetauscher erwartmt und nach oben abgefuhrt wird. Der SmartRad kommt mit einer Reihe von Optionen E = Elektronisches Modell, C = Kühloption, M - Weiße Metallabdeckung, WG - Weißer Glasdeckel, BG - Schwarze Glasabdeckel.

Abbildung 1:

(a) Gehäusedeckel (b) Bedienfeld
(c) Luftauslasssschutz (d) 1 m Verbindungskabel

• Geblasekonvektoren sind nur in Zentralheizungen mit einem geschlossenen Regelkreis verwendet werden.
  Die Heizung muss als Zweirohrsystem betrieben werden.

• Die Geräte müssen eine ausreichend bemessen sein, um die Wärmeverluste im Raum zu kompensieren.

Installationshinweise

Brennbare Materialien oder Flüssigkeiten und andere leicht entflammbare Einrichtungen müssen von der Heizung halten gehalten werden.

Das Heizgerätarf in sehr staubiger Umgebung nicht betriebenen werden.

Installationsvorbereitungen

• Entfernen Sie das Verpackungsmaterial.
• Lösen Sie die vier Befestigungsschrauben von der Unterseite des Gerätes (siehe Abbildung 2), um den Gehäusedeckel zu entfernen.
• Lagern Sie den Gehäusedeckel so, dass er bei der Montage nicht beschädigt werden kann.

Befestigung an der Wand

• Verwenden Sie für den Trockenbau geeignetes Befestigungsmaterial (nicht im Lieferumfang).
• Anzeichnen und bohren Sie auf einer stabilen Wand, wie in Abbildung 5 dargestellt vier Löscher. Alle Abmessungen sind in mm.
• Führren Sie Dübel ein und vormontierten Sie die beiden oberen Schrauben (noch nicht ganz eindreten).
• Hangen Sie das Gerät an den beiden oberen Schrauben auf.
• Setzen Sie die beiden unteren Schrauben ein und schrauben Sie zuerst diese und dann die beiden oberen Schrauben fest.

Hydraulischer Anschluss

Um einen ausreichenden Warmwasserdurchsatz durch den Geblasekonvektor zu gewährleisten, beachten Sieitte folgende Punkte:

• Das Gerät eignet sich nicht für die Installation in einem Ein-Rohr-System.
  Die Nennweite des Verbindungsrohrs muss einen Mindestinnendurchmesser von 15 mm aufweisen.
• Wenn das Gerät in einer Heizungsanlage mit verschiedenen Wärmeverteilungssystemen (z. B. Fußbodenheziehung) installiert wird, ist ein separater Stromkreis erforderlich, um einen ausreichenden Wasserdurchsatz zu garantieren.

Für einen optimalen Betrieb (Wärmeleistung) des Gebläsekonvektors wird ein hydraulischer Abgleich der Heizungsanlage erforderlich. Abbildung 6 zeigt die verschiedene hydraulischen Verbindungsoptionen am Gerät.

Die empfohlenen Vor- und Rücklaufanschlüsse sind in Abbildung 5 dargestellt.

Die Heizrohre können im Boden oder in der Wand verlegt werden. Das Gerät wird mit zwei Kupferrohren mit einem Durchmesser von 15 mm, die am Wärmetauscher im Werk montiert werden, gefelfert.

Vor und während der Befüllung der Heizungsanlage mussen alle Rohrverbindungen auf Dichtheit überprüft werden. Beim Befüllen muss das Entlüftungsventil (siehe Abbildung 5) geöffnet werden, damit die Luft aus dem Gerät entweichen kann. Wenn notig, entlüften Sie nochmals nach der Inbetriebnahme (Zirkulationspumpe lauft).

Elektrischer Anschluss

WARNING: Das Gerät muss geerdet werden.

WARNING: Phasenleiter (braun) und Neutralleiter (blau) führen nicht vertauscht werden, da dies zu Fehlfunktionen führt. Der elektrischen Anschluss muss eine Versorgungsspannung von 110 - 240V , 50 - 60Hz aufweisen.

Das Gerätarf nur von einer Elektrofachkraft in Übereinstimmung mit den bestehenden Normen und ortlichen Installationsvorschriften installiert werden.

Das Gerät ist mit einem flexiblen Anschlusskabel 1 m (4 × 0.75 mm^2) , ausgestattet, das verwendet werden kann, um das Heizgerät direkt mit der Stromversorgung über eine geeignete Steckdose zu versehen. Abschaltung muss in einer Festinstalltion gemäß den Vorschriften zur Elektroinstallation eingebaut werden und einen geeigneten Trennschalter enthalten. Der Trennschalter soll eine Kontaktöffnungswerte von mindestens 3 mm an jedem Pol haben und die Bedingungen der Überspannungskategorie III bei voller Abschaltung gewährleisten.

Leiterkonfiguration des Anschlusskabels:

Braun: L' - Versorgungspannung Phase

Blau: N^ -Versorgungspannung Nulleiter

Grun/Gelb:PE' - Schutzerde

Schwarz: Steuerleiter (Temperaturreduzierung ein / aus)

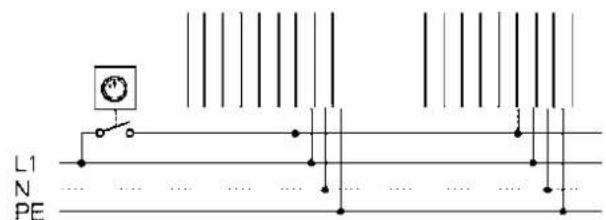

Für Schaltplan siehe Abbildung 8.

Pilotleitung (Konrolle)

Mit Aktivierung der schwarzen Pilotleitung (Kontrolle) konnen Sie die eingestellte Solltemperatur auf dem Gerät mit einem externen Zeitgeber oder Schalter senken. Jede Senkung der Temperatur wird über die Steuerleitung an nachgeschaltete Geräte weitergegeben. Wenn eine Programmier-Kassette in der Haupteinheit angeschlossen und in Betrieb ist, werden die Steuersignale auch für alle nachgeschalteten Geräte über die Steuerleitung weitergeleitet. Weitere Details finden Sie auf Abb. 8. Bei Außenbetriebnahme, beispelsweise für Wartungsarbeiten ist sicherzustellen, dass sowohl die Netzversorgung als auch die Steuerleitung von der Stromversorgung getrennt werden, da diese Leitung Fremdspannung (über eine Zeitschaltuhrkontakt oder Pilotgerät mit Programmierkassette) zuführen kann.

WARNING: Wenn Sie in den kontrollierte Betrieb umschalten, liegt Netzspannung auf dieser Leitung!

WARNING: Die Steuerleitung nicht erden

Anschluss an externe Geräte

Der EC SmartRad-Konvektor kann auf an einer Anzahl von externen Geräten, die einen energieffizienten Betrieb verbessern, angeschlossen werden. Dies erfolgt mit Hilfe eines Relais auf der Platine (siehe Einzelheiten auf Abb. 7). Die Grundfunktion des Relais ist bei einem Energiebedarf den Relaiskontakt zu betätigten,

Beim Anschluss an ein Gebäudefinementsystem kann das Relais als „potentiaelfreien Kontakt“ konfiguriert werden, um ein Signal an ein geeignetes Kontrollsystem (siehe Abbildung 7 „A“) zu übertragen.

Bie Anschluss einer Pumpe / Ventil kann der SmartRad eine externe Pumpe und Ventil über seine eigene Stromversorgung betreiben. Ein Standard-Magnetventil oder Federrückzugventil (siehe Abbildung 7 „B") oder eine Standard-Umwälzpumpe (siehe Abbildung 7 „C") können, wie in Abbildung 7 „B" gezeigt verdrahtet werden.

NO = Schliesser steuert das Ventil / die Pumpe.

N = Neutral fur Ventil /Pumpe.

ACHTUNG - das Ventil und die Pumpe muss für die richtige Nennspannung ausgewählt werden.

ACHTUNG - der Energiebedarf sollte 3 A bei 250 V AC nicht überschreiben.

Anschluss an ein Motorventil - der SmartRad kann ein Standard-Motorventil über seine eigene Stromversorgung ein-und ausschalten.

NO = Schliesser öffnet das Ventil

NC = Offner schliebt das Ventil

N = Neutral fur das Ventil.

SmartRad Software-Funktionen

Der EC SmartRad weist eine Anzahl von Software-Funktionen auf, um den Komfort und die Nutzbarkeit des Geräts zu erreichtern. Auf diese verschiedene Funktionen kann mit Hilfe der DIP-Schalter auf der Hauptplatine zugegriffen werden und sollenen bei der Installation des Gerätes gewählt werden.

Schlafzimmer-Modus - für ultraleisen Betrieb kann ein niedrigerer Satz Motordrehzahlen gewählt werden. Diese Funktion ist sehr nützlich für geräuscharme Bereiche wie Schlafzimmer.

Schalten Sie DIP-Schalter Nummer 1 für diese Funktion auf ON. Zu beachten ist, das der ruhige Betrieb die Leistung des SmartRad reduziert und darauf sollte das Gerät ausreichend für den Raum dimensioniert werden.

Hochtemperatur-Modus - für die Verwendung mit Hochtemperatur-Wärmeerzeuger wie Öl- oder Gaskessel. In dieser Modus wird die untere Wassertemperaturgrenze auf 45^ erhöht.

Schalten Sie DIP-Schalter Nummer 2 für diese Funktion auf ON.

Rückstell-Betriebsart - für die Verwendung mit Steuerleitungsanwendungen. Wenn in this modus ein Rückstellsignal für Sollwertreduzierung empfangen wird, reduziert der SmartRad den Sollwert auf einer gleichenden

Skala und es bleibt eine gewisse Menge an Wärme im Raum erhalten. Wenn dieser Modus ausgeschelt ist, wird das Rückstellssignal auf den „Frostschutz"-Modus zusücksetzen. Der normale Komfortbetrieb ist von thisem Modus nicht betroffen.

Betriebsmodus - nur der Heizbetrieb steht auf thism Gerät nur zur Verfügung - DIP-Schalter 4 sollte immer ausgeschelt sein.

Relais-Modus - in dieser Modus wird das Relais in Übereinstimmung mit den Betriebsbedingungen aktiviert.

Schalten Sie DIP-Schalter Nummer 6 für diese Funktion auf ON.

Tastensperre Betrieb - dieser Modus ist nutzlich für den öffentlichen Bereichen wie Schulen oder Büros, und deaktiviert die Bedienelemente am Gerät. Zum Aktivieren drücken Sie die Taste länger als 15 Sekunden und damit die Taten und den Thermostatknopf. Zur Reaktivierung des Geräts drücken Sie die Taste länger als 15 Sekunden.

Endgültige Installation

Gehäusedeckel nach Abschluss der Installationsarbeiten anbringen. Dazu schrauben Sie die vier Befestigungsschrauben an der Unterseite des Gerätes ein, siehe Abbildung 2.

Bedienung

Das Bedienfeld wird in Bild 3 dargestellt.

Die einzeln Bedienelemente haben die folgende Bedeutung:

A-Betriebsmodes-Taste

B-Einschaltanzeige

C-Manuellmodusanzeige

D - Automatikmodusazeige

E - Gebläsestufenanzeige

F - Anzeige niedrige Gebläsestufe

G-Anzeige mittlere Gebläsestufe

H - Anzeige hohe Gebläsestufe

J-Thermostatinstellrad

K - Abdeckung für Programmierkassetteneinschub

Achten Sie immer auf die ordnungsgemäße Funktion. Die Zuund Abluftgitter)dürfen nicht abgedeckt oder blockiert werden.

Manueller Betrieb

Drücken Sie die Taste einmal oder mehrmals, bis die gelbe Anzeige leuchtet.

Drücken Sie die Taste einmal oder mehrmals, um die gewünschte maximale Geblasestufe (Lüfterdrehzahl) zu wahlen. Die eingestellte Geblasestufe wird durch die rote Anzeige (1, 2, 3) angezeigt.

Stellen Sie an dem Knopf die gewünschte Raumtemperatur ein.

Die eingestellte Gebläsestufe wird je nach Raumtemperatur ein- und ausgeschaltet.

Automatikmodus (eco)

Drücken Sie die Taste Binmal oder mehrmals, bis die rote eco-Anzeige leuchtet.

Stellen Sie an dem Knopf die gewünschte Raumtemperatur ein. Abhängig von der aktuellen Raumtemperatur und der auf dem Thermostat eingestillten Solltemperatur berechnet die Elektronik welche der drei Geblasestufen (Lüfterdrehzahl) zu verwenden ist.

Die Elektronik wählt die gewünschte Gebläsestufe in Abhängigkeit von der Differenz zwischen der aktuellen Raumtemperatur und der gewünschten Zieltemperatur.

Falls erforderlich, kann die Anzahl der möglichen Gebläsestufen reduziert werden. Um zum Beispiel die Lüfterstufen auf ein Maximum von 2 zu begrenzen, drücken Sie die Taste einmal oder mehrmals, bis die zweite Anzeige aufleuchtet.

Der Betrieb mit einer Programmierkassette oder einem Timer kann nur im Automatikbetrieb (Eco) vorgenommen werden Wenn ein Steuersignal vorhanden ist und das Gerät seinen Sollwert erreicht hat, leuchtet die grüne eco-Anzeige auf.

Fehleranzeige

Wenn die Wassertemperatur zu niedrig ist, wird der Betrieb des Gerats unterbrochen und die rote Anzeige blinkt.

In thisem Fall prufen Sie, ob die Hezung und die Umwalzpumpe korrekt Funktionieren.

Weitere Informationen finden Sie im Kapitel „Fehlersuche".

Der Betrieb mit Luft- / Wasserwärmepumpen

Beim Betrieb mit einer Luft-/ Wasserwärmpumpe muss insbesondere bei niedrigen Aufentemperaturen der Wärmpumpe-Pufferbehälter eine Temperatur von mindestens 14^ haben, um sicherzustellen, dass der Wärmpumpen-Verdampfer entfrosten kann. Sie sollen den Sicherstellen, dass vor dem Offnen der Ventile zum Heizkreis falls erforderlich das Auftauen staatgebunden hat.

Fehlerbehebung

Die folgenden Probleme können in dem Geblasekonvektor zur Herstellung unzureichende Wärme und möglicherweise zum Blinken der roten Anzeige führn. Mögliche Ursachen damit sind: Luft im Wärmetauscher eingeschlossen — Gerät von der Stromversorgung trennen, Gehäuse entfernen und Wärmetauscher entlüften. Die Position der Entlüftungsschraube findsie auf Abbildung 5.

Wassertemperatur zu niedrig — Stellen Sie die Vorlauftemperatur an der HezungHigher ein.

Unzureichender Wasserdurchfluss durch das Gerät — Stellen Sie die Durchflussrate (hydraulic Abgleich) ein. Um dies zu tun, schließen Sie die Thermostatventile der anderen Heizungen.

Schmutz auf Wärmetauscher - Wärmetauscher reinigen, siehe Abschnitt „Wartung"

Reinigung außerer Oberflächen

Das Heizgerät muss ausgeschelt und für die Reinigung abgekühlt sein. Die Oberflächen des Heizgerätes konnen durch Abwischen mit einem weichen, feuchten Tuch gereinigt und dann getrocknet werden. Verwenden Sie Scheuerpulver oder Mobelpolitur nicht zur Reinigung, da diese die Oberfläche beschädigen.

Ein hilfeicher Tipp während der Installation ist die Kunststoffverpackungen und Kartons zu Abdeckung des Gerats nach der Installation zu verwenden - das verhindert, dass Baustoffe wie Putz oder Farbe auf das Gerät bei Renovierungsarbeiten gelangen.

Instandhaltung - muss vom Fachmann durchgefuhrt werden

Bevor Wartungsarbeiten am Gerät vorgenommen werden, trennen Sie es von der Stromversorgung. Staub und Fusseln, die sich in der Heizung ansmeln, müssen regelmäßiger entfernt werden. Dazu trennen Sie das Gerät von der Stromversorgung, offen Sie die 4 Befestigungsschrauben an der Unterseite des Gehäuses und entfern den vorsichtig den Gehäusedeckel. Entfern Sie Schmutz mit einer weichen Bürste oder einem Staubsauger.

Der Einsluss von Luft im Wärmetauscher kann durch Öffnen des Entlüftungsventils (Bild 5) behoben werden. Für die Montage am Luftteinlass des Geräts ist auch ein Luftfilter verfügbar.itte wenden Sie sich an Dimplex für weitere Informationen.

Die Bedienungsanleitung führt zum Gerät und muss an einem sicheren Ort aufbewahrt werden. Im Falle einer Änderung der Eigentumsverhältnisse sollte die Betriebsanleitung an den neuen Eigentümer übergeben werden.

Garantie

Wirieten eine zweijährige Garantie für diese Gesergt gemäß unseren Garantiebedingungen.

Deutschland

Glen Dimplex Deutschland GmbH

Am Goldenen Feld 18

D-95326 Kulmbach

Phone [phone]

Fax [phone]

www.glendimplex.de

Änderungen vorbehalten

B-Indikatorlampe TIL/FRA

C - Indikator for manuel Funktion

Med forbéhall für andringar

Tel: [phone]

Fax: [phone]

[e-mail]

LUTFEN BU TALIMATLARI GUVENLI BIR YERDE SAKLAYIN
