Produkttyp	Wärmepumpe
Marke	Dimplex
Modell	WSI 32TU
Wärmetauscher	Geschraubter Edelstahl-Plattenwärmetauscher
Umwälzpumpe	Hocheffizienzpumpe Stratos Para 30/1-12, 0–10 V DC
Versorgungsspannung	~230 V
Leistungsaufnahme max. (P1)	310 W
Stromaufnahme max. (I1)	1,37 A
Einsatztemperaturbereich	-10 °C bis 110 °C
Einbaulänge der Pumpe	180 mm
Frostschutz	Frostschutzthermostat (4 °C Sollwert, ca. 4 K Hysterese)
Durchflussschutz	Durchflussschalter im Primärkreis (optional)
Anschlusskabel	3 x 0,75 mm², 1,5 m (Netz); 2 x 0,5 mm², 1,5 m (Steuersignal)
Material	Edelstahl (Wärmetauscher)
Installation	Innen oder außen, diffusionsdichte Dämmung bei Innenmontage
Wartung	Freiraum 1,5–2x Breite des Wärmetauschers für Instandhaltung
Gewicht	ca. 30 kg (Schätzung)

Häufig gestellte Fragen - WSI 32TU DIMPLEX

Wie installiere ich den Plattenwärmetauscher der Dimplex WSI 32TU?

Der Wärmetauscher wird fest verschraubt auf einer Palette geliefert. Heben Sie ihn nur mit Gurten an den Bolzen an, niemals an den Anschlüssen. Für die Montage ausreichend Platz (1,5- bis 2-fache Breite) für Wartung freihalten.

Welche Pumpe wird in der Wärmeerzeugerkreispumpe (M16) verwendet?

Es wird die Hocheffizienzpumpe Stratos Para 30/1-12 mit 0–10 V DC-Ansteuerung eingesetzt. Technische Daten: Einsatztemperatur -10 °C bis 110 °C, max. Leistung 310 W, max. Strom 1,37 A.

Muss ich die Sole-Umwälzpumpe frostfrei montieren?

Ja, alle Hocheffizienzpumpen (insbesondere Sole-Umwälzpumpen) müssen an einem frostfreien und wettergeschützten Ort montiert werden, da sie sonst beschädigt werden können.

Wie schließe ich das Steuersignal für die Pumpe an?

Das Steuersignal (0–10 V DC) wird über ein 2 x 0,5 mm² Kabel angeschlossen. Die braune Litze ist PWM GND, die blaue Litze das Eingangssignal. Die Klemmen am Wärmepumpenmanager sind J4/Y3 (M16) bzw. J4/Y4 (M11).

Was ist beim Anschluss der Rohrleitungen zu beachten?

Die Rohrleitungen müssen spannungsfrei und sauber sein. Schwere Rohre sind zu stützen. Verwenden Sie flexible Verbindungen, um Schwingungen und Temperaturdehnungen auszugleichen. Entlüftungsventile an der höchsten Stelle anbringen.

Wie nehme ich die Wärmepumpe in Betrieb?

Starten Sie zuerst den kalten Kreislauf, dann den heißen. Schließen Sie die Absperrventile zwischen Pumpe und Wärmetauscher, starten Sie die Solepumpe und öffnen Sie die Ventile stufenweise. Wiederholen Sie den Vorgang für den Sekundärkreislauf.

Welche Funktion hat der Frostschutzthermostat?

Der Frostschutzthermostat schaltet den Wechsler von Klemme P1–2 auf P1–1, wenn die Temperatur den Sollwert von 4 °C erreicht oder unterschreitet. Steigt die Temperatur um ca. 4 K über den Sollwert, schaltet er zurück.

Kann ich einen Durchflussschalter nachrüsten?

Ja, ein zusätzlicher Durchflussschalter im Primärkreis verhindert das Einschalten der Wärmepumpe bei fehlendem Volumenstrom. Anschluss am Wärmepumpenmanager: Klemmen N1 ID 8/10/xx und X3 G.

Welche Wartungsarbeiten sind erforderlich?

Der Plattenwärmetauscher sollte regelmäßig auf Dichtheit überprüft werden. Bei Bedarf können Platten getauscht oder das Paket nachgezogen werden. Dafür muss ausreichend Freiraum (1,5–2× Breite) vorhanden sein.

Wie wird die Anlage entlüftet?

Schließen Sie die Absperrventile zwischen Pumpe und Wärmetauscher. Starten Sie die Sole-Umwälzpumpe und öffnen Sie die Ventile im Vorlauf stufenweise. Wiederholen Sie den Vorgang für den Sekundärkreislauf bei geschlossenen Systemen.

BEDIENUNGSANLEITUNG WSI 32TU DIMPLEX

Bis auf Position 1 sind alle in der Skizze bezifferten Bauteile Bestandteil des Zwischenkreispaketes. Position 1 befindet sich im Lieferumfang der Wärmepumpe.

Bei der gezeigten Skizze handelt es sich um einen Einbindungsvorschlag von dem aufgrund örtlicher Gegebenheiten abgewichen werden kann.

Bauteilliste:

1. Schmutzfänger 1 ½"
2. Kugelhahn 1 ½"
3. Rohrverschraubung 1 ½" inkl. Überwurfmutter 2"
4. Dichtung 2"
5. Überdruckventil DN 15
6. Manometer
7. Kappenventil 34 "
8. Ausdehnungsgefäß 18 Liter

Hinweis:

Der Aufbau des Zwischenkreispaketes kann sowohl im als auch außerhalb des Gebäudes erfolgen. Bei Montage im Gebäude muss diffusionsdicht gedämmt werden. Die Umwälzpumpe sollte wie in der Skizze dargestellt mit den Absperrventilen als eine Baugruppe montiert werden.

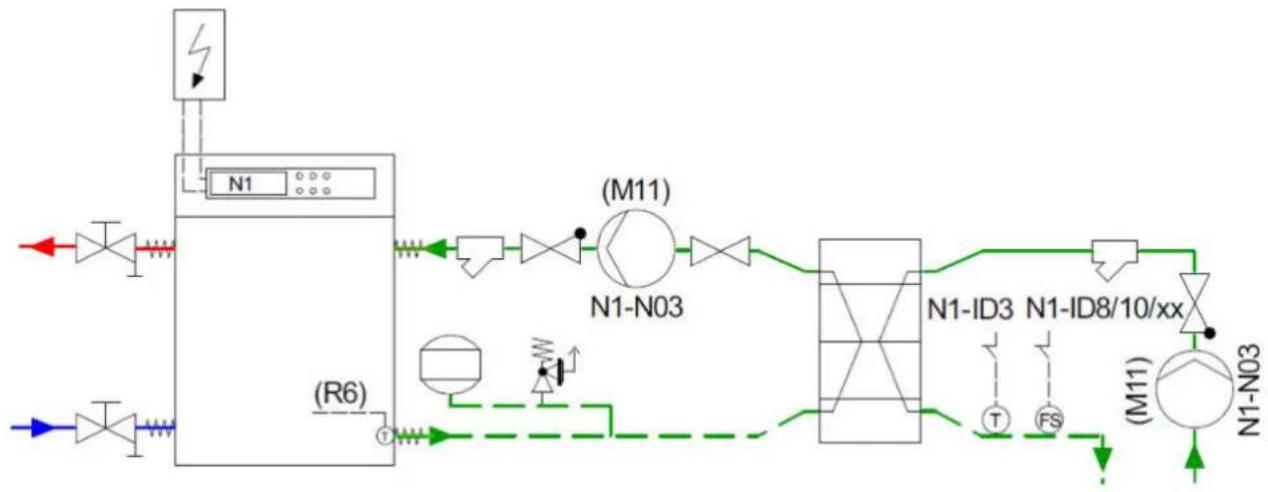

Hydraulische Einbindung:

Geschraubter Edelstahl-Plattenwärmetauscher

Forderungen an den Aufstellungsbereich:

Um den Plattenwärmetauscher ist ausreichend Platz für die Instandhaltung (Austausch von Platten, Festziehen des Paketes) frei zu halten. In der Regel sollte der Freiraum 1,5 bis 2 x die Breite des Wärmetauschers betragen.

Transport, Heben des Plattenwärmetauschers:

Der Wärmetauscher wird fest verschraubt auf einer Palette angeliefert. Beim Anheben des Gerätes sind folgende Punkte zu beachten:

• Befestigungsschrauben von der Palette entfernen.
• Gurte um einen Bolzen auf jeder Seite anbringen. Niemals Stahlseile oder Ketten verwenden!
• Den Wärmetauscher von der Palette heben, dabei langsam horizontal auf seine Füße absenken und in seiner Endstellung auf festem Boden platzieren, ggf. befestigen!

ACHTUNG!

Den Wärmetauscher niemals an den Anschlüssen oder den darum befindlichen Stehbolzen anheben!

Immer die Hebeösen (falls vorhanden) verwenden, bzw. an der Oberseite der vorderen Platte anheben. Dazu die Gurte an deren Bolzen befestigen.

Installation der Rohranschlüsse:

ACHTUNG!

Beim Anschluss des Rohrsystems an den Wärmetauscher ist darauf zu achten, dass er keinen Belastungen oder Beanspruchungen durch das Rohrsystem ausgesetzt ist! Rohrleitung vor dem Anbau an den Wärmetauscher gründlich reinigen!

Schwere Rohrleitungen müssen gestützt werden um eine Einwirken von starken Kräften auf den Wärmetauscher zu verhindern.

Flexible Verbindungen verwenden um Schwingungseinwirkungen auf den Wärmetauscher zu verhindern und die Ausdehnung der Rohrleitung durch Temperaturschwankungen auf den Wärmetauscher zu kompensieren (spannungsfreier längsgerichteter Einbau).

HINWEIS!

Um eine ausreichende Entlüftung zu gewährleisten, sollten die Entlüftungsventile an der höchsten Stelle in Fließrichtung des Mediums (vorzugsweise auf einem Druckbehälter) angebracht werden. Es können Absperrventile an allen Anschlüssen des Wärmetauschers vorgesehen werden um das Öffnen bei Bedarf zu erleichtern!

Gewinderohranschlüsse:

Bei der Montage darauf achten, dass diese Anschlüsse beim Anbau von Rohrverbindungsstücken oder Flanschen sich nicht mit drehen.

Ein Drehen der Gewinderohranschlüsse könnte die Dichtung im Wärmetauscher, die als Abdichtung gegen die Rückseite des Rohranschlusses vorgesehen ist, beschädigen!

Flanschanschlüsse:

Wenn der Anschluss mit Gummi ausgekleidet ist, wirkt die Auskleidung gleichzeitig als Flanschdichtung. Der Anschlussflansch ist unter Verwendung der vorgesehenen Gewindebohrungen direkt an der Endplatte anzuschließen. Die Schrauben sind gleichmäßig festzuziehen – nicht übermäßig anziehen, da dies die in die Rahmenplatte eingeschnittenen Gewinde überdrehen könnte.

Wenn lose Stützflansche am Wärmetauscher angebaut sind, ist eine geeignete Dichtung zur Abdichtung des Flansches erforderlich.

Inbetriebnahme:

ACHTUNG!

Zuerst den kalten Kreislauf, dann den heißen Kreislauf starten.

Anlage vollkommen entlüften, dazu die Absperrventile zwischen Pumpe und Wärmetauscher schließen (falls ein Ventil in den Rücklauf des Wärmetauschers installiert wurde dieses öffnen).

Anschließend die Sole-Umwälzpumpe starten und die Ventile im Vorlauf zum Wärmetauscher stufenweise öffnen.

Falls notwendig nochmals entlüften und obige Schritte für den Sekundärkreislauf wiederholen wenn es sich ebenfalls um einen geschlossenen Kreislauf handelt.

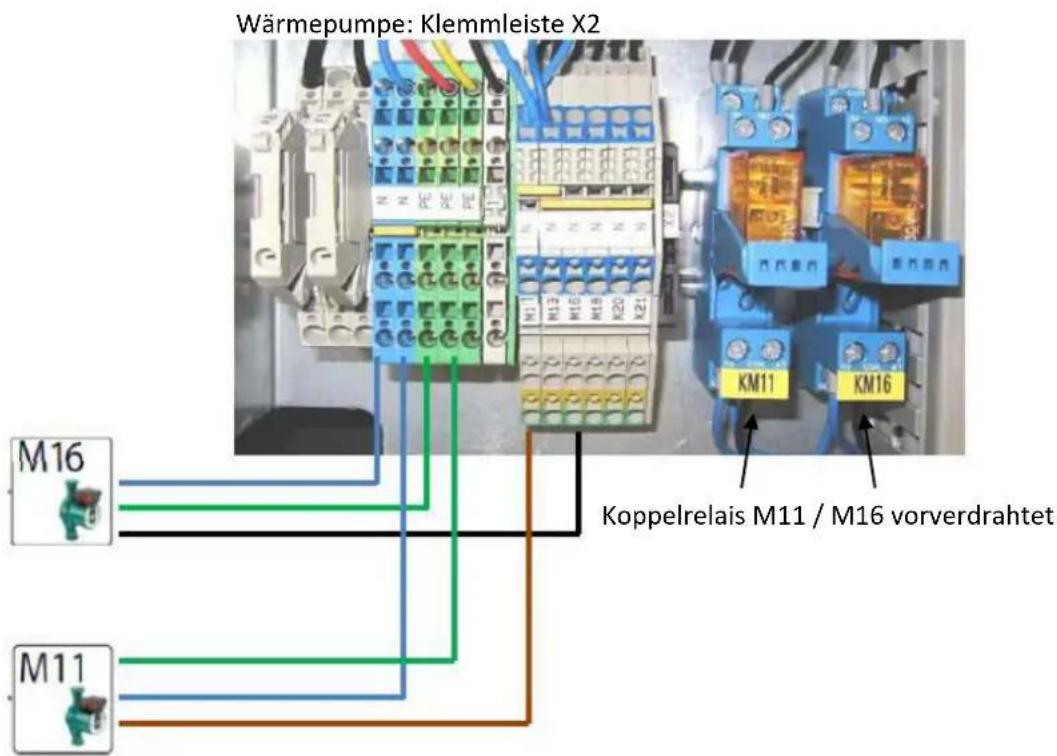

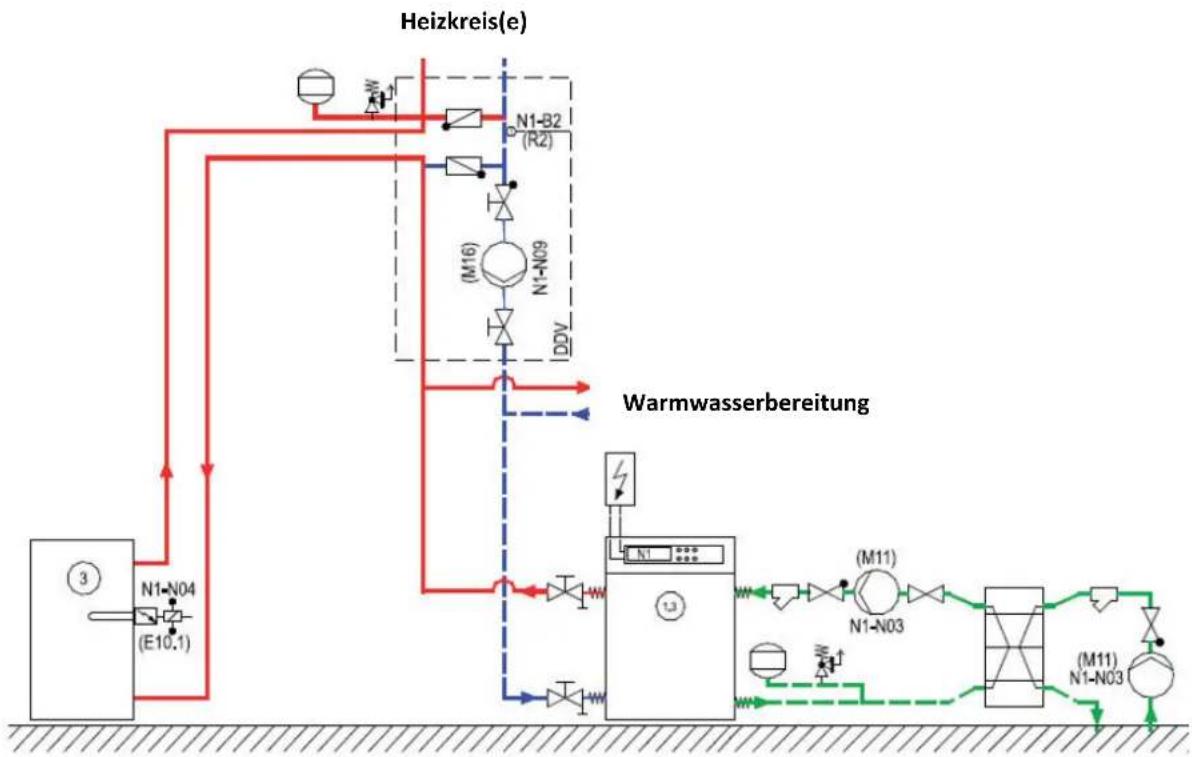

Anschluss von Wärmeerzeuger- und Sole-(Zwischen-)kreispumpe:

Wärmeerzeugerkreispumpe M 16: Stratos Para 30/1-12 0–10 V DC
Zwischenkreispumpe M11: Stratos Para 30/1-12 0–10 V DC
Brunnenpumpe M11: Bauseits bereitzustellen

ACHTUNG!

Die mitgelieferten Dämmschalen dürfen auf der Wärmequellenseite (Verwendung als Sole-Umwälzpumpe M11) NICHT verwendet werden!!!

ACHTUNG!

Aufgrund konstruktiver Gegebenheiten müssen alle Hocheffizienzpumpen (insbesondere Sole-Umwälzpumpen) an einem frostfreien und wettergeschützten Ort montiert werden!!!

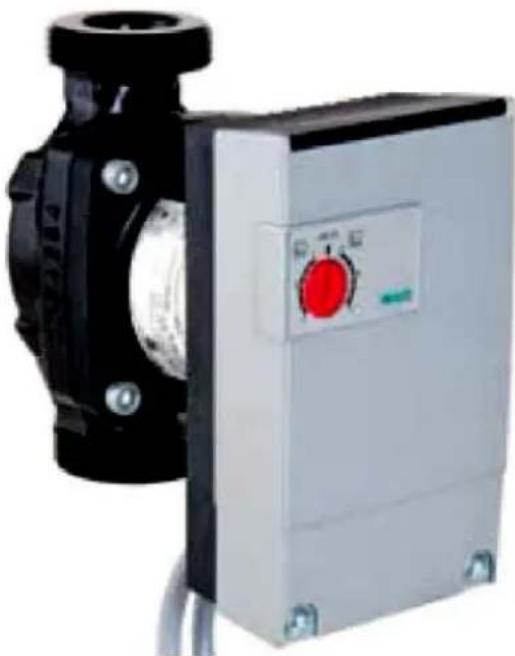

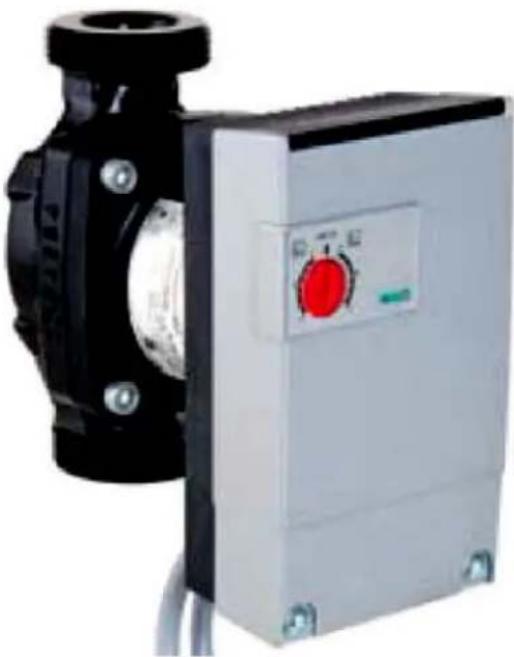

M 11 und M 16: Technische Daten Stratos Para 30/1-12 0-10V DC

Einsatztemperaturbereich	-10 °C bis 110 °C
Einbaulänge	180 mm
Leistungsaufnahme max. (P1)	310 W
Stromaufnahme max. (I1)	1,37 A

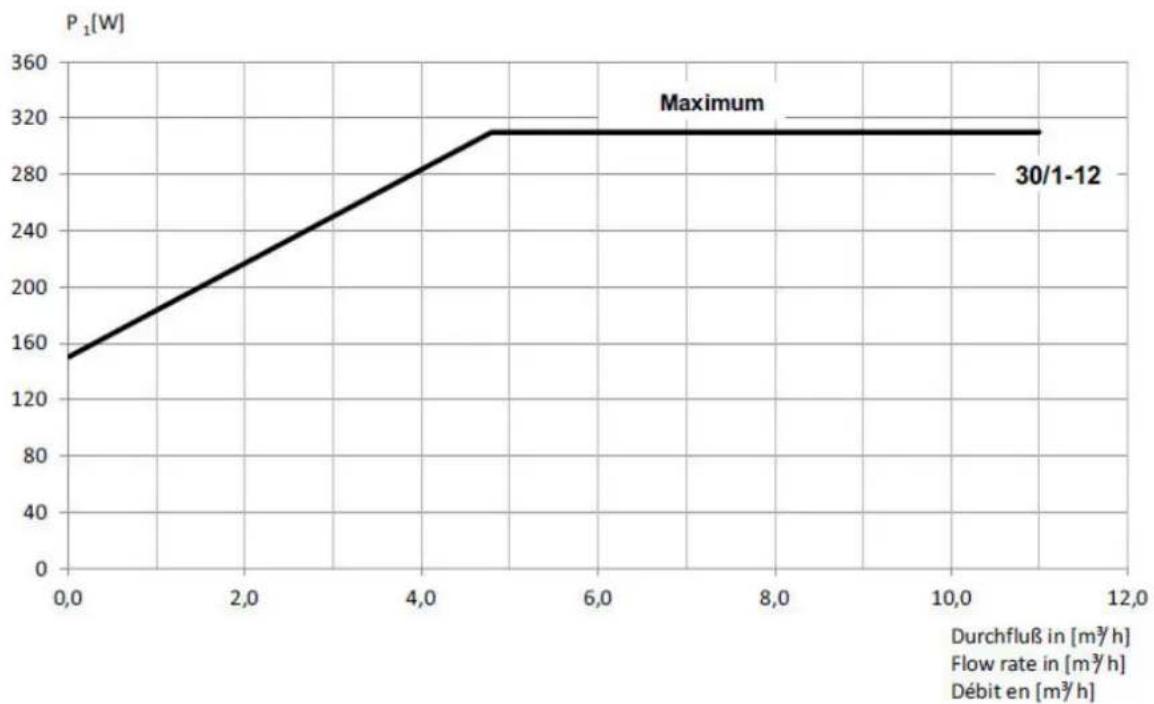

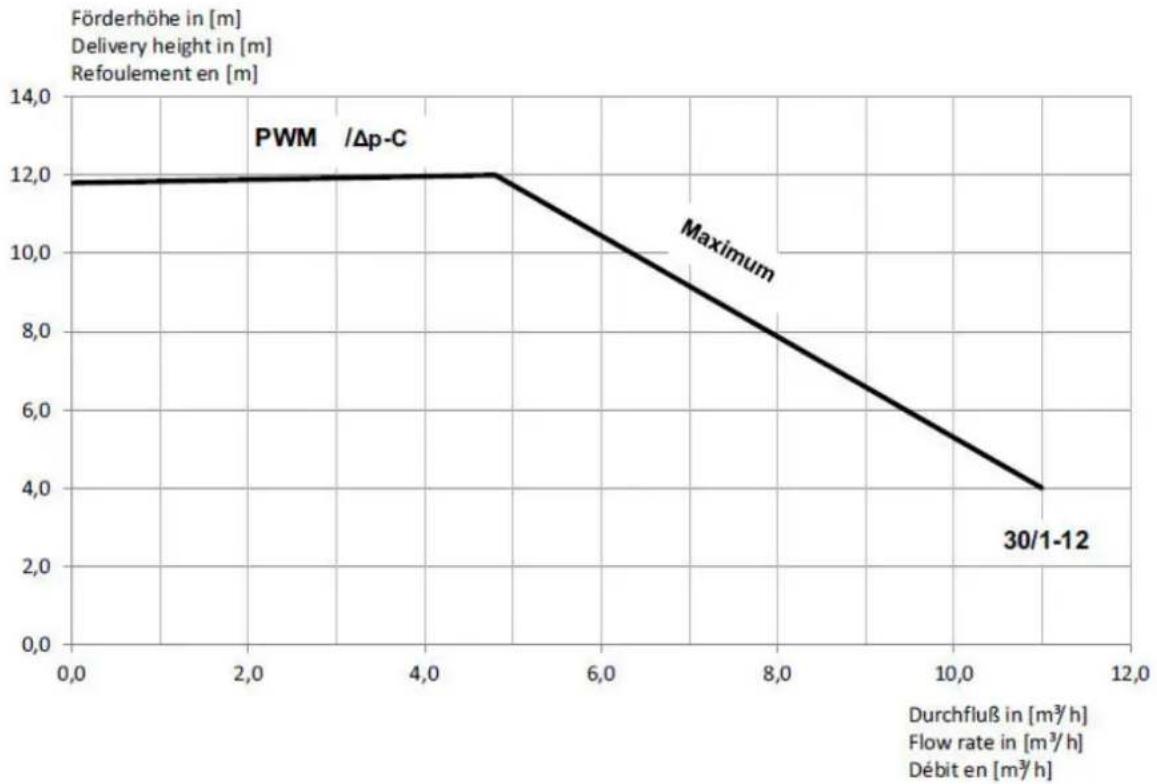

Pumpenkennlinie:

Anschluss Versorgungsspannung \~ 230 V Stratos Para 30/1-12 0-10 V DC

3 x 0,75 mm ^2 , 1,5 m Kabel fest an der Wärmepumpe angebracht

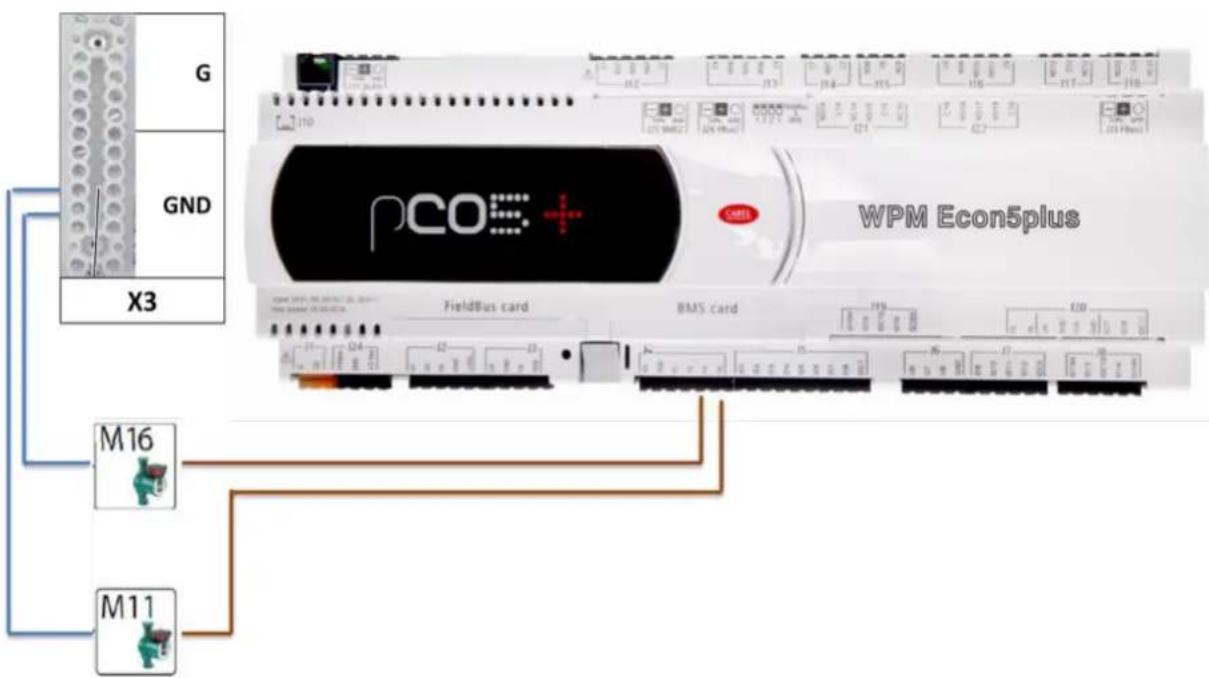

Anschluss Eingangssignal 0 – 10 V DC Stratos Para 30/1-12

2 x 0,5 mm ^2 , 1,5 m Kabel fest an der Wärmepumpe angebracht

braune Litze PWM GND

Blaue Litze PWM Eingangssignal

Pumpe	Klemme	Signal
M 16	J4/Y3 – X3 GND	0 – 10 V
M 11 Zwischenkreispumpe	J4/Y4 – X3 GND	0 – 10 V
M 11 Brunnenpumpe	optional

Um eine einwandfreie Funktion des/der Geräte(s) zu gewährleisten sind die folgend beschriebenen Hinweise zu beachten.

○ Am Montageort dürfen keine Temperaturschichtungen in der Rohrleitung auftreten.
○ Die Rohroberfläche muss am Montageort blank sein, ggf. Farbe oder sonstige Isolation entfernen.

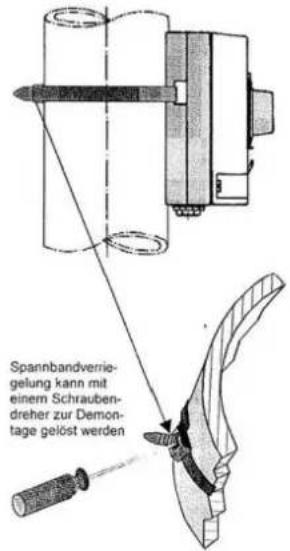

Das beigefügte Spannband wird durch den Fühlersockel gesteckt und an der Rohrleitung festgezogen. Überlänge kann abgeschnitten werden.
- Der Anlegefühler muss fest am Rohr anliegen (ggf. Wärmeleitpaste verwenden)!

Schaltfunktion:

Erreicht oder unterschreitet die Temperatur den eingestellten Sollwert von 4 °C, schaltet der Wechsler von Klemme P1 – 2 nach P1 – 1. Steigt die Temperatur um ca. 4 K über den Sollwert, schaltet der Wechsler wieder zurück.

Anschluss

Anschluss Frotschutzthermostat (T) am Wärmepumpenmanager:

N1 ID 3 und X3 G / 24 V AC als (Kontakt im Ruhezustand (kein Durchfluss))

ACHTUNG!

Ein zusätzlich installierter Durchflussschalter DFS im Primärkreis (FS) verhindert ein Einschalten der Wärmepumpe bei fehlendem Volumenstrom der Kühl- bzw. Grundwasserpumpe.

Anschluss Durchflussschalter (FS) am Wärmepumpenmanager:

N1 ID 8/10/xx und X3 G
