| Produkttyp | Hydraulisk fläktkonvektor (varmvatten) |
| Märke | Dimplex |
| Modell | SRX180EM |
| Användning | Centralvärme med varmvatten |
| Värmekapacitet | 1,8 kW (vid 45°C vattenflöde) |
| Matningsspänning | 100-250 V ~ 50/60 Hz |
| Maximal förbrukning | 16,4 W (fläkt) |
| Standbyförbrukning | < 4 W |
| Maximalt luftflöde | 540 m³/h |
| Ljudnivå (max) | 47 dB(A) på 1 m |
| Mått (L x H x D) | 911 x 530 x 145 mm |
| Vikt | 22 kg |
| Skyddsklass | IP20 |
| Värmeväxlarens volym | 600 ml |
| Maximalt arbetstryck | 1,0 MPa |
| Maximal vattentemperatur | 85°C |
| Hydraulisk anslutning | Kopparrör Ø15 mm |
| Driftslägen | Manuell, automatisk (ekonomiläge) |
| Fläkthastigheter | 3 (låg, medel, hög) |
| Särskilda funktioner | Rumsläge, hög temperatur, reduceringsläge, knapplås |
| Kabellängd | 1 m |
| Garanti | 2 år |
Vanliga frågor - SRX180EM DIMPLEX
Användarfrågor om SRX180EM DIMPLEX
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Elektrisk konvektor i PDF-format gratis! Hitta din manual SRX180EM - DIMPLEX och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. SRX180EM av märket DIMPLEX.

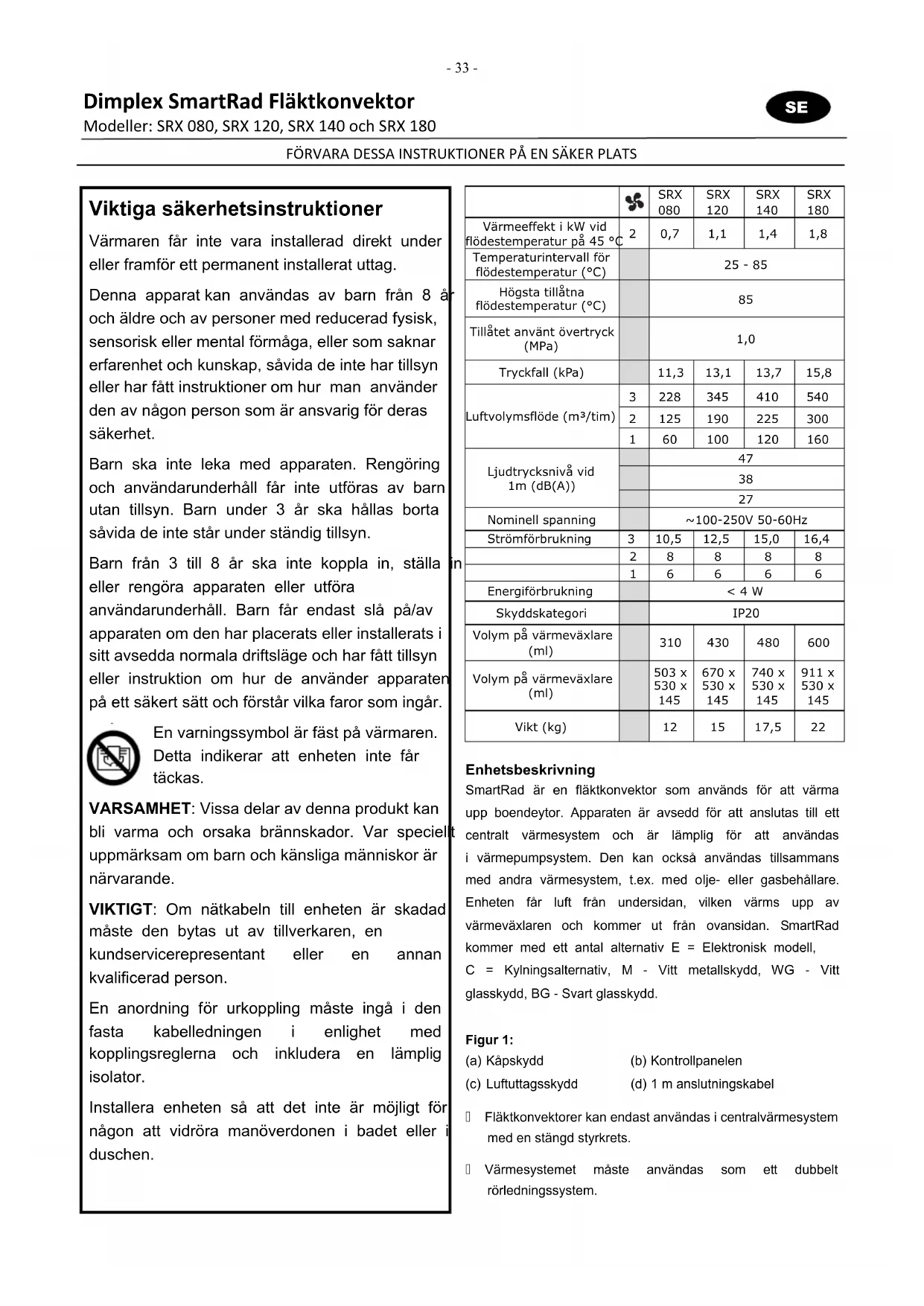

BRUKSANVISNING SRX180EM DIMPLEX
Sorg for at strømtilforselen er slätt av För installeringen.
Värmaren fär inte vara installerad direkt under erller framforett permanent installerat uttag.
Denna apparat kan användas av barn fran 8 och ädre och av personer med reducerad fysisk, sensorisk eller mental formaga,ller som saknar erfarenhet och kunskap,sàvida de inte har tillsyn erler har fatt instruktioner om hur man anvander den av nagon person som ar ansvarig for deras sakerhet.
Barn ske inte leka med apparaten. Rengöring och användarunderhäll fär inte utföras av barnutan tillsyn. Barn under 3 ar ske hallas borta sāvida de inte stär under ständig tillsyn.
Barn frän 3 till 8år ske inte koppla in, ställa eller rengörara apparaten eller utföra användarunderhäll. Barn fär endast slå på/av apparaten om den har placerats eller installererats i sitt avsedda normala driftsläge och har fätt tillsyn erller instruktion om hur de använder apparaten på ett sækert sätt och forstår vilka faror som ingår.
En varningssymbol ar faspvarmaren. Detta indikerar att encheten inte far tackas.
VARSAMHET: Vissa delar avenna produit kan bli varma och orsaka brannskador. Var speciel uppmarksam om barn och kansiiga manniskor ar narvarande.
VIKTIGT: Om nätkabeln till encheten ar skadad maste den bytas ut av tillverkaren, en kundservicerepresentant aller en annan kvalificerad person.
En anordning for urkoppling maste inga i den fasta kabelledningen i enlighet med kopplingsreglerna och inkludera en lamplig isolator.
Installera encheten sa att det inte ar möjlgit for nagon att vidrora manoverdonen i badet aller i duschen.
| S | SRX 080 | SRX 120 | SRX 140 | SRX 180 | |
| Värmeeffekt i kW vidflödestemperatur på 45 °C | 2 | 0,7 | 1,1 | 1,4 | 1,8 |
| Temperaturintervall forflödestemperatur (°C) | 25 - 85 | ||||
| Högsta tillåtnaflödestemperatur (°C) | 85 | ||||
| Tillåtet använd övertryck(MPa) | 1,0 | ||||
| Tryckfall (kPa) | 11,3 | 13,1 | 13,7 | 15,8 | |
| Luftvolymsslöde (m3/tim) | 3 | 228 | 345 | 410 | 540 |
| 2 | 125 | 190 | 225 | 300 | |
| 1 | 60 | 100 | 120 | 160 | |
| Ljudtrycksnivå vid1m (dB(A)) | 47 | ||||
| 38 | |||||
| 27 | |||||
| Nominell spanning | ~100-250V 50-60Hz | ||||
| Strömforbrukning | 3 | 10,5 | 12,5 | 15,0 | 16,4 |
| 2 | 8 | 8 | 8 | 8 | |
| 1 | 6 | 6 | 6 | 6 | |
| Energiförbrukning | < 4 W | ||||
| Skyddskategori | IP20 | ||||
| Volym på värmeväxlare(ml) | 310 | 430 | 480 | 600 | |
| Volym på värmeväxlare(ml) | 503 x530 x145 | 670 x530 x145 | 740 x530 x145 | 911 x530 x145 | |
| Vikt (kg) | 12 | 15 | 17,5 | 22 | |
Enhetsbeskrivning
SmartRad ar en fläktkonvektor som används für att värma upp boendeytor. Apparaten ar avsedd für att anslutas till ett centralt värmesystem och ar lámplig für att användas i värmepumpsystem. Den kan också användas tillsammans med andra värmesystem, t.ex. med olje-ller gasbehällare. Enheten fär luft是从 undersidan, vilken värms upp av värmeväxlaren ochkommen ut—from ovensidan. SmartRad kommt med ett antal alternative E = Elektronisk modell, C = Kylningsalterativ, M - Vitt metallskydd, WG - Vitt glasskydd, BG - Svolt glasskydd.
Figur 1:
(a) Kapskydd (b) Kontrollpanelen
(c) Luftuttagsskydd (d) 1 m anslutningskabel
Flaktkonvektor er kan endast anvandas i centralvarmesystem med en stangd styrkrets.
Värmesystemet maste anvandas som ett dubbelt rorledningssystem.
- Enheterna maste ha tillracklig kapacitet for att kompensera varmeforlusterna i rummet.
Installationsanteckninger
Lättantändiga material eller vätskor somt annan mycket brandfarlig inredning fär inte komma i narheten av värmaren. Värmaren få inte anvandas i mycket dammiga områden.
Förbereda installation
- Ta bort forpackningsmaterial.
- Skruva bort de fyra fästskruvarna fran undersidan av encheten (se figur 2) och ta bort käpskyddet.
- Lagg undan kápskyddet sà att det inte kan skadas vid installationen.
Fasta i vaggen
- Använd lampligt faspmaterial (medfoljer inte) till gipsvaggar.
- Mark ut och borra fyra hal i en stabil vagg som visas i figur 5. Alla matt ar i mm.
- Satt i pluggar och passa in de två oversta skruvama (skruva inte at dem helt annu).
- Hang upp encheten pá de tvá oversta skruvara.
- Satt i de två nedersta skruvarna och skruva at dem, skruva at de två oversta skruvarna.
Hydraulisk anslutning
Observera följande punkter for att sakerstalla ett tillräckligt varmevattensflode genom flaktkonvektorna:
- Enheterna ar inte lämplica att installerera i ett enrörsledningsssystem.
- Den nominella bredden på anslutningsroret maste ha en innerdiameter på minst 15mm .
- Om encheterna har installerats i ett värmesystem med olica värmedistribueringssystem (t.ex. under golvvärme), kravs en separat krets for att garantera ett tillräckligt vattenflode.
For optimal drift (värmeeffekt) av fläktkonvektorerna, kravs en hydraulisk balans i värmesystemet. Figur 6 visar de olika hydrauliska anslutningsalternativen for encheten.
Det rekommenderade flodet och äteransluttingarnavisas i figur 5
Värmerören kan laggas i golvet aller i väggen. Enheten levereras med två kopparrör med en diameter på 15 mm som monteras på värmeväxlaren på fabriken.
Färe och under pafyllingen av värmesystemet maste alla röransluttingarna kontrolleras om det finns Lackage. Under
päfyllningen måste luftventilen vara öppen (se figur 5) sä att luft kan komma ut fran enheten. Luft gen vid behov genom att följa driftsättningen (cirkulationspumpen körs).
Elektrisk anslutning
WARNING: Enheten mâste vara jordad
WARNING: Faskonduktor (brun) och neutral konduktor (blà) fár inte bytas eftersom detta kan orsaka felaktigheter.
Den elektriska anslutningen ske ha en matningsspänning pa 110 - 240V,50 - 60Hz
Enheten maste installeras av en kvalificerad elektriker enligt befintliga standarder och lokala riktlinjer for installation.
Innan installationen utfors se till att natanslutningen ar avstangd.
Enheten ar utrustad med en flexibel 1 m anslutningskabel (4× 0,75mm^2) , vilken kan anvandas for att ansluta direkt till natanslutningen via ett lampligt vagguttag. Urkoppling maste inga i den fasta kabeldragningen i enlighem med kopplingsregler och inkldera en lamplig isolator. Isolatorn ske ha en kontaktoppingensbredd pa minst 3mm pa varje pol och maste ge fullstandig urkoppling i overspanningskategori III:s-villkor.
Förkretsdiagram, se figur 8.
Pilottråd (kontroll)
Genom att aktivera den svarta pilottråden (kontroll) kan du sänka måltemperaturen på encheten med en extern timer aller en omkopplare. Alla temperatursänkningar überfors till nedströmsenheter via kontrolltråden. När en programm- meringskassett har sats in i huvudapparaten och används, überfors ocks kontrollsignaler till alla nedströmsenheter via kontrolltråden. Se figur 8 für mer information. När apparaten tas ut für service, t.ex. for unterhalb, se till att nätaggregatet och kontrollkonduktorn kopplas bort fran natanslutningen, eftersom detta kan resultera i extern spanning (via en timerkontakt eller en pilotenhet med programmeringskassett).
WARNING: Om du växlar über till kontrollerad drift, har konduktornenna natsponning!
WARNING: Jorda inte kontrollkonduktorn
Anslutting till externa enheter
EC SmartRad kan anslutas till att antal externa enheter vilket kan forbättra energieffektiv drift. Detta gös med hjälp av ett relä på PCB (se figur 7 För information). Grundfunktionen for reläet ar;när det finns en energiförfråga som reläetkommen att hantera.
Anslutting till att byggnadsledningssystem - reläet kan konfigureras som en "spanningsfri Kontakt" vilken kan användas for att overföra en signal till att lämpligt kontrollsystem (se figur 7 "A").
Anslutting till en pump/ventil - SmartRad kan driva en extern pump och ventil via sin egen stromforsörjning.
En standardmagnetventil aller fjaderreturventil (se figur 7 "B") aller standardcirculationspump (se figur 7 "C") kan lindas in som visas i figur 7 "B".
NO = Normalt öppen ochkommen att använda ventil/pumpen.
VARSAMHET - ventilen och pumpen skara vara markt med ratt spanning.
VARSAMHET - den strom som kravs fär inte överstiga 3 ampere vid 250 V AC.
Anslutning till en motoriserad ventil - SmartRad kan slå på och stänga av en standardmotoriserad ventil via sin egen strömförsörjning.
NO = Normalt öppen ochkommen att öppna ventilen
NC = Normalt stängd ochkommen att stänga ventilen
N = Neutral for ventilen.
SmartRads programvarufaktioner
EC SmartRad har att antal programvarufunktioner som hjälper till att gōra apparaten komfortabel och användbar. Dessa olika Funktioner kommt du át med DIP-växlarna som finns på huvud PCB-kortet och ská väljas under installationen av apparaten.
Sovrumsläge - für extra tyst drift kan en lagre hastigkeit av motorhastigheter valjas. Denna Funktion ar mycket användbar på stallen med lag bullerniva sasom sovrum.
Slå på DIP-omkopplarnumret 1 fürenna Funktion. Lagg marke till att tyst drift minskar prestandan for SmartRad och)därfor skap apparaten ha lamplig rumsstorlek.
Högt temperaturläge - für använding av värmegeneratorer für hog temperatur sösom olje-ller gasbehällare. I detta läge ökas den lagre vattentemperatures gräns till 45^ .
Slå på DIP-omkopplarnumret 2 Förenna Funktion.
Ställ tillbaka-läge - für användning av hjälpledningsapplikationer. I detta lage nar en ställ tillbaka-signal (minskadinstallngpunkt) har tagits emot,kommen SmartRad minska
installingspunkten på en glidende skala — detta gör att en viss mängd varme;kommervara kvar i rummet.Om detta lageär av,kommen en ställ tillbaka-signal Återgà tillett "Frostskydds"-lage. Normal komfortdrift paverkas inte av detta lage.
Driftläge - värmeläge ar endast tillgangligt påenna apparat - DIP-omkopplare 4 skal alltid vara av.
Relägge - i detta lage ar relaet aktiverat i enlighem med driftsförhällandena.
Slá pá DIP - omkopplarnumret 6 fürenna Funktion.
Nyckelläsläge - detta lage ar användbart for allmanna ytor sāsom skolor eller kontor, och inaktiverar kontroller på apparaten. Aktivera genom att trycka på -knappen i merän 15 sek, dettakommen att inaktivera -, -knapparna och termostatratten. För att äteraktivera apparaten tryck på -knappen i merän 15 sek.
Slutinstallation
Passa kapskyddet genom att folja slUTForandet av installationen. Detta gör du genom att skruva i de fyra fästskruvarna på undersidan av encheten, se figur 2.
Drift
Kontrollpanelen visas i figur 3.
De individuella elementen har foljande betydelse:
A - Driftlagesknapp
B-Pa/av-indikator
C - Indikator for manuellt lage
D - Automatisk lagesindikator
E-Fläktiväknapp
F-Lag fläktniväindikator
G-Medel fläktniväindikator
H-Hog flaktnivaindikator
J-Termostatinställningsjul
K - Skydd for programmederingskassettöppning
Se alltid till att driften ar saker. Gallret for luftintaget och - uuttaget fär inte täckas eller blockeras.
Manuell användning
Tryck på -knappen en gäng erler flera ganger tills den gula -indikatorn tand.
Tryck på knappen en gang erler flera ganger for att välja den maxima önskade fläktnivān (fläktens hastighet). Den installda fläktnivān indikeras av den röda indikatorn (1, 2, 3).
Stall in den onskade rumstemperaturesen med ratten.
Den installda flaktnivan ar pa aller av beroende pa rumstemperaturen.
Automatiskt lage (eko)
Tryck på Oknappen en gäng erler flera ganger tills den roda ekoindikatorn tand.
Ställ in den önskade rumstempoaturen med ratten. Beroende på vilken aktuell rumstempoatur och mältemperatur ar installd på termostaten, beräknar elektroniken vilken av de tre flåktnivaerna (fläktens hastigheter) ska användas.
Elektroniken väljer vilken fläknivå som kravs beroende på skillnaden mellan den aktuella temperaturen och den önskade måltemperaturen.
Ataulet möjliga fläktnivær kan minskas vid behov. Om du till exempl vill begrängsfa fläktniverna till maximal 2,tryck pa
knappen en gäng aller flera ganger tills den andra indikatorn tands.
Drift med en programmeringskassett aller en timer kan endast aga rum i automatiskt Lage (eko). Om en kontrollsignal lijuder och apparaten har natt sin inställningspunkt, tand den grona ekoindikatorn.
Felaktig indikation
Om vattentemperaturen ar for lag, avbryts driften av encheten och den roda Indikatorn blinkar.
I detta fall kontrollerar du att varmesystemet och cirkulationspumpen arbetar som de ska.
Förmer information, se kapitlet "Felsökning".
Drift med Luft-/vattenvärmpumper
När du arbetar med en luft-/vattenvärmepump, speciellt när temperaturerna År laga på utsidan, maste värmepumpens bufferttank ha en temperatur på minst 14^ for att sakerstalla att värmepumpens Förångare kan avfrostas. Därfor sku du vid behov se till att upptining har ägt rum innan du öppnar ventilerna till värmekretsen.
Felsökning
Följande problem kan resultera i att flaktkonvektorn producerar otillräckligt med varme som eventuellt gört att den roda Indikatorn blinkar. Möjliga orsaker for detta ar;
Luft som har fastnat i värmeväxlaren — Koppla bort encheten fran vagguttaget, ta bort kapan och luftvärmeväxlaren. För avluftningsskruvens position, se figur 5.
Vattentemperatur for lag — Ställ in högre flodestemperatur i värmesystemet.
Otilracklig hastigkeit pa vattenflodet genom encheten - Justera flodeshastigkeit (hydraulisk balans). Detta gör du genom att stänga termostatventilerna pa de övriga varmarna.
Smuts i värmeväxlaren — Rengör värmeväxlaren, se avsnittet "Underhäll".
Rengora utsidans ytor
Värmaren måste stängas av och kylas ned innan rengöringen. Ytorna på värmaren kan góras rena med en mjuk faktig trasa och sedan få torka. Använd inte slippulver eller mobelpolish for rengöring dà dessa kan skada ytan.
Under installationen av apparaten - är att bra tips att anvanda plastforpackningen och kartongen for att täcka apparaten after att den har installerats - dettahindrar byggmaterial sasom gips eller mälarfäng att komma in i apparaten under renovering av fastigheten.
Underhäll - ska utföras av en specialist
Innan du utfor underhall av encheten koppla bort den fran natantslutningen. Damm ell er ludd som samlas pa insidan av varmaren maste tas bort med jämna mellanrum. Detta gör du genom att koppla bort encheten fran vagguttaget, lossa defyra fästskruvarna pa undersidan av kapan och forsiktigt ta bort kapskyddet. Ta bort smuts med en mjuk borste ell er dammsugare.
Luft som har byggts upp i värmeväxlaren kan atgårdas genom att luftventilen öppnas (figur 5). Ett filter finns ochssom passar till apparatens luftintag, kontakta Dimplex För mer information.
Bruksanvisingen tillhör encheten och mäste forvaras pa saker plats. Om ett ägarbyte sker scaBruksanvisingen skickas till den nya ägaren.
Garanti
Vi erbjuder en 2 Årig garanti forenna enchet i enlighet med vara garantivillkor.
Glen Dimplex Nordic AS
Havnegata 24,
NO-7500 Stjoerdal.
Norway
