SRX180EM - Elektrisk konvektor DIMPLEX - Gratis brugsanvisning og manual
Find enhedens vejledning gratis SRX180EM DIMPLEX i PDF-format.
| Produkttype | Hydraulisk varmluftskonvektor (varmt vand) |
| Mærke | Dimplex |
| Model | SRX180EM |
| Anvendelse | Centralvarme med varmt vand |
| Varmeydelse | 1,8 kW (ved 45°C vandgennemstrømning) |
| Forsyningsspænding | 100-250 V ~ 50/60 Hz |
| Maksimalt strømforbrug | 16,4 W (blæser) |
| Strømforbrug i standby | < 4 W |
| Maksimal luftstrøm | 540 m³/h |
| Støjniveau (maks) | 47 dB(A) ved 1 m |
| Dimensioner (L x H x D) | 911 x 530 x 145 mm |
| Vægt | 22 kg |
| Beskyttelsesklasse | IP20 |
| Varmevekslerens volumen | 600 ml |
| Maksimalt driftstryk | 1,0 MPa |
| Maksimal vandtemperatur | 85°C |
| Hydraulik tilslutning | Kobberrør Ø15 mm |
| Driftstilstande | Manuel, automatisk (øko) |
| Blæserhastigheder | 3 (lav, medium, høj) |
| Særlige funktioner | Natfølsom tilstand, højtemperaturtilstand, reduceret tilstand, tastelås |
| Kabellængde | 1 m |
| Garanti | 2 år |
Ofte stillede spørgsmål - SRX180EM DIMPLEX
Brugerspørgsmål om SRX180EM DIMPLEX
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Elektrisk konvektor i PDF-format gratis! Find din vejledning SRX180EM - DIMPLEX og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. SRX180EM af mærket DIMPLEX.

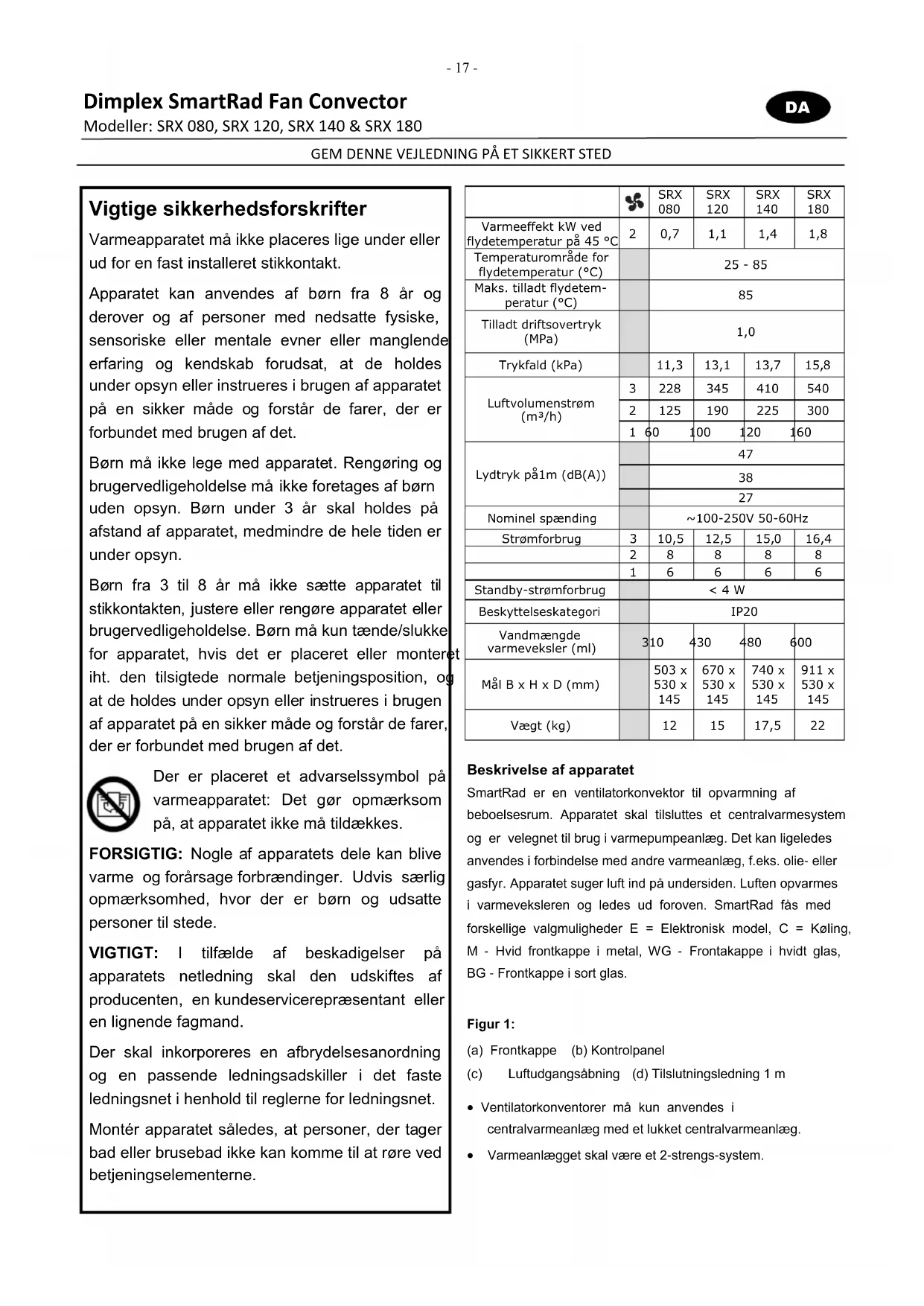

BRUGSANVISNING SRX180EM DIMPLEX
Vigtige sikkerhedsforskrifter
Varmeapparatet må ikke placeres lige under uller ud for en fast installereret stikkontakt.
Apparatet kan anvendes af børn fra 8 ar og derover og af personer med nedsatte fysiske, sensoriske eller mentale evner uller manglende erfaring og kendskap forudsat, at de holdes under opsyn aller instrueres i brugen af apparatet pa en sikker MADE og forstar de farer, der er forbundet med brugen af det.
Børn på ikke lege med apparatet. Rengøring og brugervedligeholdelse på ikke foretages af børn uten opsyn. Børn under 3år skal holdes på afstand af apparatet, medmindre de hele tiden er unter opsyn.
Børn fra 3 til 8år ikke sætte apparatet til stikkontakten, justere eller rengørre apparatet eller brugervedligeholdelse. Børnmö kun tænde/slukke for apparatet, hvis det er placeret eller monteret iht. den tilsigtete normale betjeningsposition, og at de holdes under opsyn eller instrueres i brugen af apparatet på en sikkermxde og forstår de farer, der er forbundet med brugen af det.
Der er placeret et adverselssymbol pa varmeapparatet: Det gør opmaerksom pa, at apparatet ikke mæ tildekkes.
FORSIGTIG: Nogle af apparatets dele kan blive varme og forarssage forbrendinger. Udvis saerlig opmaerksohed, hvor der er er born og udsatte personer til stede.
VIGTIGT: I tilfælde af beskadigelser på apparatets netledning skal den udskiftes af producenten, en kundeservicerepræsentant aller en lignende fagmand.
Der skal inkorporees en afbrydelsesanordning og en passende ledningsadskiller i det feste ledningsnet i henhold til reglnerne for ledningsnet.
Montér apparatet säledes, at personer, der tager bad aller brusebad ikke kankommen til at røre ved betjeningeselementerne.
| 3 | SRX 080 | SRX 120 | SRX 140 | SRX 180 | |
| Varmeeffekt kW ved flydetemperatur på 45 °C | 2 | 0,7 | 1,1 | 1,4 | 1,8 |
| Temperaturområde for flydetemperatur (°C) | 25 - 85 | ||||
| Maks. tilladt flydetem- peratur (°C) | 85 | ||||
| Tilladt driftsovertryk (MPa) | 1,0 | ||||
| Trykfald (kPa) | 11,3 | 13,1 | 13,7 | 15,8 | |
| Luftvolumenstrøm (m3/h) | 3 | 228 | 345 | 410 | 540 |
| 2 | 125 | 190 | 225 | 300 | |
| 1 | 60 | 100 | 120 | 160 | |
| Lydtryk på1m (dB(A)) | 47 | ||||
| 38 | |||||
| 27 | |||||
| Nominel spænding | ~100-250V 50-60Hz | ||||
| Strømforbrug | 3 | 10,5 | 12,5 | 15,0 | 16,4 |
| 2 | 8 | 8 | 8 | 8 | |
| 1 | 6 | 6 | 6 | 6 | |
| Standby-strømforbrug | < 4 W | ||||
| Besykttelseskategorie | IP20 | ||||
| Vandmængde varmeveksler (ml) | 3 | 10 | 430 | 480 | 600 |
| Mål B x H x D (mm) | 503 x 530 x 145 | 670 x 530 x 145 | 740 x 530 x 145 | 911 x 530 x 145 | |
| Vægt (kg) | 12 | 15 | 17,5 | 22 | |
Beskrivelse af apparatet
SmartRad er en ventilatorkonvektor til opvarmning af beboelsesrum. Apparatet skal tilsluttes et centralvarmesystem og er velegnet til brug i varmepumpeanlag. Det kan ligeledes anwendes i forbindelse med andre varmeanlag, f.eks. olie- eller gasfyr. Apparatet suger luft ind pa undersiden. Luften opvarmes i varmeveksleren og ledes ud foroven. SmartRad fas med forsellige valgmuligheder E = Elektronisk model, C = Køling, M - Hvid frontkappe i metal, WG - Frontakappe i hvidtglas, BG - Frontkappe i sortglas.
Figur 1:
(a) Frontkappe (b) Kontrolpanel
(c) Luftudgangsabning (d) Tilslutningsledning 1 m
- Ventilatorkonventorer mä kun anvendes i centralvarmeanlaeg med et lukket centralvarmeanlaeg.
-
Varmeanlægget skal vare et 2-strengs-system.
-
Apparaterne skal vare tilstrækkeligt store til at kunne udlgne varmetabene i rummet.
Bemærkninger til montering
Hold brandbare materialer eller væsker som let antændelige bolgiindretningsgenstande på afstand af varmeapparatet.
Varmeapparatet ma化进程i meget stveode omrader.
Fjern emballagen.
- Skru de fire fastgorelsesskruer på undersiden af apparatet (se figur 2), sä du kan tage frontkappen af.
- Stil frontkappen et sted, hvor den ikke kan blive beskadiget under monteringen.
Montering pa væggen
- Benyt egnede fastgorelsesematerialer (medfolger ikke) til gipsvægge.
- Markér, og bor fire huller på en stabil væg, og bor, som vist i figur 5. Alle mal er i mm.
- Sæt rawplugs i, og formontér de to Øverste skruer (uden at skrue dem helt ind).
- Haeng apparatet i de to overste skruer.
- Sæt de to nederste skruer i, og spænd derefter de to overste skruer.
Hydraulisk tilslutning
Overhold nedenstäende punkter for at sikre, at der er entilstrækkelig gennemstromning af varmt vand gennem ventilatorkonvektoren:
- Apparaterne er ikke egnede til installation på etetrørssystem.
- Tilslutningsrøret skla have en indvendig minimumsdiameter pa 15 mm.
- Hvis apparaterne monteres på et varmeanlæg med forskellige varmefordelingsystemer (f.eks. gulvvarme), skal der anlagges et saerskilt kredslob for at sikre, at der en tilstrækkelig vandgennemstrømning.
Det er nødvendigt med en hydraulisk udligning pa varmeanlægget for at opnå en optimal drift (varmeafgivelse) af ventilatorkonvektorerne. Figur 6 viser de forskellige hydrauliske rortilslutningsmuligheder på apparatet.
De anbefalede frem- og returlobstilslutninger er vist i figur 5.
Varmerorene til apparatet kan lægges i gulvet eller i væggen. Apparatet leveres med to kobberrør (diameter 15 mm), der er monteret på varmeveksleren fra fabrikken.
Inden og under opfyldning af varmeanlaegget skal alle
rørforbindelser kontrolleres for tæthed. Under opfyldningen skal audluftningsventilen (se figur 5) være Åben således, at luften i apparatet kan slippe ud. Foretag eventuelt en ny udluftning after (cirkulationspumpen kører).
El-tilslutning
ADVARSEL: Apparatet skal jord forbinds
ADVARSEL: Faseleder (brun) og nulleder (blå) på nevertheless ombyttes, da dette kan medføre Funktionsejrl.
Den elektriske tilstluting skal have en forsyningsspænding pa 110 - 240V 50 - 60Hz
Apparatet skal installeres af en autoriseret elinstallator under overholdelse af de gaelende standarder og lokale installationsforskrifter.
Inden installationen udfores, skal du sikre dig, at spændingsforsynergener koblet fra.
Apparatet er udstyret med en fleksibel til slutningsledning pa 1 m (4× 0,75mm^2) , som kan benyttes til at slutte varmeapparatet direkte til stromforsyningen ved hjælp af en passende stikkontakt pa væggen. Der skal ære inkorporeret en elektrisk afbrydelse i det faste ledningsnet i henhold til regleme for ledningsnet og Ledningsadskilleren skal en kontaktåbningsbredde pa mindst 3mm pa hvver pol og skal sikre fuld afbrydelse ved forhold under overspændingskategori III.
Konfiguration for til sutningsledningens ledere:
Brun: 'L' - faseleder forsyningssspænding
Blå: 'N' - nulled forsyningsspænding
Grøn/gul: 'PE' jordledning
Sort: styreledning (temperatursænkning; on/off)
Strømskema, se figur 8.
Styreledning
Ved aktivering af den sorte ledning kan du sænke temperaturindstillingen på apparatet ved hjælp af et eksternt kontaktur eller en kontakt. Eventuelle temperaturænkninger videregives til afterkobléde apparater via styreledningen. Når der er sat en programmeringskassette i apparatets masterenhed, og kassetten er i drift, videresendes styresignalerne ligeledes til afterkobléde apparater via styreledningen. Se figur 8 for flere detaljer. Hvis apparatet tages ud af drift, feks. ved vedligeholdelsesarbejder, skal man sikre sig, at spendingen til savel netforsyningen som styreledningen er slæt fra, da der kan��e ekstern spending (via en kontakturskontakt eller et styreapparat med programmeringskassette).
ADVARSEL: Hvis du skifter til kontrolleret drift, er netspændingenpå dette styreledning!
ADVARSEL: Styreledningen má jegke jord forbindes
Tilslutning til eksterne eheder
EC SmartRad kan tilsluttes et antal eksterne enheder, som kan oge energieffektiviteten. Dette kan gores ved hjælp af et relæ på PCB'en (se figur 7 for detailjer). Relæets opgave er at aktiveres,ningar der er behov for energia.
Tilslutning til et bygningsstyresystem - relæet kan konfigureres som en "volt-fri Kontakt", som kan anwendes til atSCP.
sende et signal til et passende kontrolsystem (se figur 7 "A").
Tilslutning til en pumpe/ventil - SmartRad kan drive en ekstern pumpe og ventil ved hjælp af dets egen strømforsyning. Der kan tilsluttes en standardmagnetventil eller en fjeder-returventil (se figur 7 "B") aller en standardcirkulationspumper (se figur 7 "C"), som vist i figur 7 "B".
VIGTIGT - ventilen og pumpen skal have korrekt nominel spænding.
VIGTIGT - strømforbruget på ikke overstige 3 ampere ved 250 VAC.
Tilslutting til en motorventil - SmartRad kan tænde og slukke en standardmotorventil ved hjælp af dets egen strømforsyning.
EC SmartRad har en række softwarefunktioner, som skal hjælpe med at gore apparatet mere bekvent og brugervlenigt. Du kan fá adgang tilppe disse Funktioner ved hjælp af DIP-kontakterne, som vindes på hoved-PCB'en. De skal vælges under monteringen af apparatet.
Soveværelseftekction - til ultralydsvag drift kan du vælge et lavere sæt motorhastigheder. Denne Funktion er særdeles nyttig i områder med lav støj som f.eks. i soveværeloser.
Tænd DIP-kontakt nummer 1 til davon Funktion. Bemærk, at lydsvag drift nedsætter SmartRads ydeevne. Apparatet skal derfor dimensioneres passende til rummet.
Hoj temperaturfungtion - til brug med varmegeneratorer med hoj temperatur som olie-ller gasfyr. I donne Funktion oges den laveste vandtemperaturesl raveste granse til 45^ Taend DIP-kontaktnummer2 til donne fonction.
Temperatursænkningsfunktion - til brug med styreledninger. I donne Funktion reducerer SmartRad referenceværden på en glidende skala, nr apparatet modtager et temperatursænkningssignal (reduceret referenceværdi) — det vil holde på en bestem mxengde varme i rummet. Hvis dette funktion er slukket, vender
temperatursænkningssignalet tilbage til en "Frostbeskyttelsesfunktion". Den normale komfortable drift pávirkes/DDke afijke Funktion.
Driftsfunktion - Opvarmningsfunktionen er kun tilgengelig på dette apparat - DIP-kontakt 4 skal alto血液循环.
Relaefunktion - i donne Funktion aktiveres relaet afhengigt af driftsbetinelserne.
Tænd DIP-kontak nummer 6 til deutsche Funktion.
Drift med nogelås -denne Funktion er nyttig til offentlige omrader som skoler eller kontorer og desaktiverer
betjeningsknapperne pa apparatet. Tryk pa knappen i mere end 15 sekunder for at aktivere Funktionen. Det vil deaktivere, knapperne og termostatknappen. Tryk pa knappen i mere end 15 sekunder for at genaktivere apparatet.
Slutmontering
Sæt frontkappen på ingen, nrar monteringsarbejdet er afsluttet.
Skru de fires fastgorelsesskruer på undersiden af apparatet for at gøre dette, se figur 2.
Betjening
Kontrolpanelet vises i figur 3.
De enkelte elementer har følgende betydning:
A-Tast for drift
D-Indikatorlampe til automatisk drift
E-Tast til vetilatortrin
F - Indikatorlampe for lavt ventilatortrin
G-Indikatorlampe for mellemste ventilatortrin
H-Indikatorlampe for hegt ventilatortrin
J-Termostatdrejeknap
K-Afdækning af slot til programmeringskassette
Sorg altid for korrekt drift. Luftindgangs- og udgangsabningernes riste ma ikke vare tildække der er tilstoppede.
Manuel drift
Tryk pà tasten én uller flere gange, indtil den gule indicatorlampe lyser.
Tryk pa tasten én aller flere gange for at indstille önskede ventilatortrin (ventilatorens hastighed). Det indstillede ventilatortrin vises ved hjælp af den rode indicatorlampe (1, 2, 3). Indstil den önskede rumtemperatur ved hjælp af drejeknappen.
Det indstillede ventilatortrin kobles til og fra afhængigt af rumtemperaturen.
Automatisk drift (eco)
Tryk på tasten én aller flere gange, indtil den rode eco-indikatorlampe lyser.
Indstil den onskede rumtemperatur ved hjaelp af
drejeknappen. Afhängigt af den aktuelle rumtemperatur og den temperatur, der er indstillet pa termostaten, beregner elektronikken hvilke ventilatortrin (ventilatorhastigheder), der skal bruges.
Elektronikken vælger det pakræve de ventilatortrin ud fra forskellen på den aktuelle rumtemperatur og den ønskedete temperaturindstilling.
Antallet af mulige ventilatortrin kan reduceres, hvis det er nødvendigt. Tryk for eksempel pa tasten en eller flere gange, indtil den,anden indicatorlampe lyser for at begrænse antallet af ventilatortrin til maks.2.
Drift med en programmeringskassette aller et kontaktur er kun muligt i automatisk Funktion (eco). Hvis der findes et styresignal, og apparatet har næt referenceværddien, lyser den grønne indicatorlampe eco.
Fejlmelding
Hvis vandtemperaturen er for lav, afbrydes driften af apparatet, og den rode indicatorlampe blinker.
Kontroller i sa fald, at varmeanlaegget og cirkulationspumpen virker korrekt.
Du kan finden yderligere anvisninger i kapitlet "Fejldiagnose".
Nár en med luft/vand-varmepumpe tages i brug, især ved lave udendørstemperaturer, skal varmepumpens buffertank have en temperatur på mindst 14^ , sa det er muligt at afrime varmepumpefordamperen. Du skal derfor sikre dig, at der er foretaget en eventuel afrimning, inden du abner ventilerne til varmekredsløbet.
Fejldiagnose
Der kan opstä følgende problemer, hvis
ventilatorkomentorens varmeafgivelse er utilstrækkelig, og den rode indicatorlampe 品 blinker sandsynligvis. Mulige arsager hertil er:
Luftlomme i varmeveksleren — Slå strømmen til apparatet fra, tag indkapslingen, og udluft varmeveksleren. Du finder udluftningsskruens position i figur 5.
Vandtemperatur for lav — Indstil fremløbstemperaturen
pà varmeanlaegget til en højere temperatur.
Utilstraekelig vandgennemströmning gennem apparatet — Indstil gennemströmningsmaengden (hydraulisk justering). Luk i den forbindelse termostatventilerne på de andere varmeapparater
SmudsafljeRinger pa varmeveksleren Rengor varmeveksleren, se afsnittet "Vedligeholdese"
Rengoring af udvendige flader
Varmeapparatet skal varekoblet fra og afkølet inden rengoring. Varmeapparatets overflader kan rengores med en blod, fugtig klud og derefter tørres af. Undlad at benytte skurepulver eller mobelpolitur, da disse midler kan beskadige overfladen.
Under installation af apparatet - et nyttig tip er at bruge plastikemballagen og kartonen til at dække apparatet med after installationen det forhindrer eventuelle bygningsmaterialer som puds og maling at trænge ind i apparatet under renoveringsarbejde på ejendommen.
Vedligeholdelse - der skal foretages af en fagmand
Slå strømmen til apparatet fra, inden du foretager vedligeholdelse på det. Støv eller fnug, der aflejres indvendigt i varmeapparatet, skal fjernes med jævnemellemrum. Slå strømmen til apparatet fra, løsn de fire fastgorelsesskruer på undersiden af indkapslingen, og tag forsigtigt frontkappen af. Fjern smudsaflejrninger med en blød brste eller en støvsuger.
Luftansamlinger i varmeveksleren kan fjernes ved at abne udluftningsventilen (figur 5). Der fas ligeledes et luftfilter til montering på apparatets luftindgang. Kontakt Dimplex for at fãmere at vide.
Brugsanvisingen hörer til apparatet og skal gemmes på et sikkert sted. Hvis apparatet overgår til en ny ejer, skal brugsanvisingen udleveres til den nye ejer.
Garanti
Vi yder 2 árs garanti pà dette apparat i henhold til vores garantibetingelser.
Glen Dimplex Nordic
Industrivej 12
2605 Brøndby
Et adverselssymbol er plassert pa varmeapparatet. Det indikerer at apparatet ikke må tildekkes.
ADVARSEL: Enkelte deler av produit kan bl varmt og forarsake brannsär. Det ma vises spesiell oppmerksomhet dersom barn ellersarbare personer er til stede.
VIKTIG: Dersom strømledningen til apparatet er skadet, på den byttes av produsenten, en kundeservicerepresentant aller en tilsvarende kvalifisert person.
En forskriftsmessig frakoblingsmåte på vare inkorporet i ledningsnettet og inkludere en egnet isolator.
(a) Apparatus-deksel (b) Betjeningspanel
(c) Luftuttaksbeskytter (d) 1 m tilkoblingskabel
Ledningskonfigurasjonen for tilkoblingskabelen:
Brun: 'L' - tilforselsspenning faseleder
Blà: 'N' - tilforselsspenning nøytral leader
ADVARSEL: Hvis du kobler om til kontrollert drift, ligger strømspenningen på cette lederen!
ADVARESL: Kontrollederen skal/DDje jordes.
De enkelte elementene har ffolgende betydning:
A-Driftsmodus-knapp
B-Pa-/av-indikator
C - Indikator for manuell modus
D-Indikator for automatisk modus
Trykk på -knappen en aller flere ganger til den gule indikatoren lyser.
Trykk på -knappen en eller flere ganger for ä velge maks. ønsket viftenivå (viftehastighet). Det innstilte viftenivået indikeres av den rode indicatoren (1, 2, 3).
Innstill onsket romtemperatur med knappen.
Trykk på Knappen en aller flere ganger til den rode okoindikatoren lyser.
trykker du pa nappen en aller flere ganger til den andre indicatoren lyser.
Drift med en programmeringskassett aller et tidsur kan bare finne sted i automatisk modus (øko). Hvis det foreligger et kontrollsignal og apparatet har体系建设punktet, lyser den gronne øko-indikatorlampen.
Feilindikasjon
Dersom vanntemperaturen er for lav, avbrytes driften av apparatet, og den rode indikatoren blinker.
Sjekk i sö fall at oppvarmingssystemet og sirkulasjonspumpen fungerer korrekt.
Konduktorkonfiguration på anl sutningskabeln:
Brun 'L' - matningsspanning for faskonduktor
Blå: 'N' - matningssspanning für neutral konduktor
Grön/gul: 'PE'-jordkonduktor
Svart:kontrollkonduktor (temperaturminskning; pa/av)
