| Produkttype | Hydraulisk varmevifte (varmt vann) |
| Merke | Dimplex |
| Modell | SRX180EM |
| Bruk | Vannbåren sentralvarme |
| Varmeeffekt | 1,8 kW (ved 45°C vanntemperatur) |
| Forsyningsspenning | 100-250 V ~ 50/60 Hz |
| Maksimalt strømforbruk | 16,4 W (vifte) |
| Strømforbruk i standby | < 4 W |
| Maksimal luftstrøm | 540 m³/h |
| Lydnivå (maks) | 47 dB(A) ved 1 m |
| Mål (L x H x D) | 911 x 530 x 145 mm |
| Vekt | 22 kg |
| Beskyttelsesgrad | IP20 |
| Varmevekslerens volum | 600 ml |
| Maksimalt arbeidstrykk | 1,0 MPa |
| Maksimal vanntemperatur | 85°C |
| Hydraulisk tilkobling | Kobberrør Ø15 mm |
| Driftsmoduser | Manuell, automatisk (øko) |
| Viftehastigheter | 3 (lav, middels, høy) |
| Spesielle funksjoner | Rommodus, høy temperatur-modus, reduksjonsmodus, tastelås |
| Kabellengde | 1 m |
| Garanti | 2 år |
Ofte stilte spørsmål - SRX180EM DIMPLEX
Brukerspørsmål om SRX180EM DIMPLEX
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Elektrisk konvektor i PDF-format gratis! Finn veiledningen din SRX180EM - DIMPLEX og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. SRX180EM av merket DIMPLEX.
BRUKSANVISNING SRX180EM DIMPLEX
Forberedelse til montering
NO = Normalt aben og vil drive ventilen/pumpen.
NO = Normalt aben og vil abne ventilen
NC = Normalt lukket og vil lukke ventilen
N = Neutral for ventilen.
SmartRad-softwarefunctional
Idrifttagning med luft/vand-varmepumper
Med forbehold for tekniske aendringer
TIf. 43 24 59 10
www.dimplex.de/dk
SÄLYTÄ NÄMÄ OHJEET LUOTETTAVASSA PAIKASSA

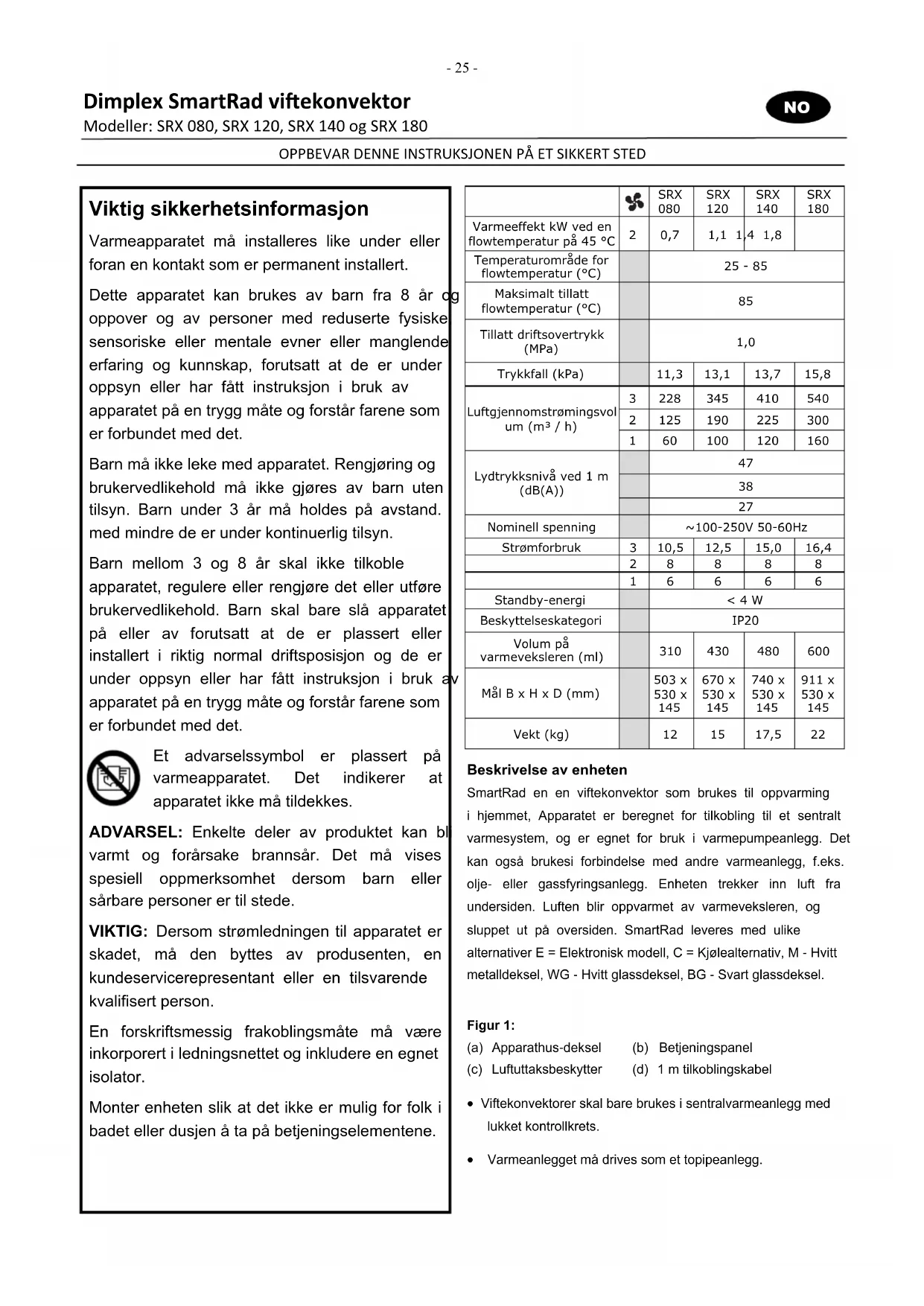

Viktig sikkerhetsinformasjon
Varmeapparatet mä installeres like under aller foran enkontakt som er permanent installment.
Dette apparatet kan brukes av barn fra 8 ar oppover og av personer med reduserte fysiske sensoriske aller mentale evner uller manglende erfaring og kunnskap, forutsatt at de er under oppsyn aller har fatt instruksjon i bruk av apparatet pa en trygg mate og forstar farene som er forbundet med det.
Barn må ikke leke med apparatet. Rengjøring og brukervedlikehold må ikke gjores av barn uten tilsyn. Barn under 3år må holdes på avstand. medindre de er under kontinuierlig tilsyn.
Barn mellom 3 og 8år skal ikke tilkoble apparatet, regulere eller rengjøre det aller utføre brukervedlikehold. Barn skal bare slå apparatet på eller av forutsatt at de er plassert eller installert i riktig normal driftsposisjon og de er under oppsyn eller har fätt instruksjon iBruk a apparatet på en trygg mæte og forståfare som er forbundet med det.
Monter encheten sik at det ikke er mulig for folk i badet eller dusjen Å ta på betjeningselementene.
| 3 | SRX 080 | SRX 120 | SRX 140 | SRX 180 | |
| Varmeeffekt kW ved en flowtemperatur på 45 °C | 2 | 0,7 | 1,1 1 | 4 1,8 | |
| Temperaturområde for flowtemperatur (°C) | 25 - 85 | ||||
| Maksimalt tillatt flowtemperatur (°C) | 85 | ||||
| Tillatt driftsovertrykk (MPa) | 1,0 | ||||
| Trykkfall (kPa) | 11,3 | 13,1 | 13,7 | 15,8 | |
| Luftgjennomstrømingsvol um (m3 / h) | 3 | 228 | 345 | 410 | 540 |
| 2 | 125 | 190 | 225 | 300 | |
| 1 | 60 | 100 | 120 | 160 | |
| Lydtrykksnivå ved 1 m (dB(A)) | 47 | ||||
| 38 | |||||
| 27 | |||||
| Nominell spensing | ~100-250V 50-60Hz | ||||
| Strømforbruk | 3 | 10,5 | 12,5 | 15,0 | 16,4 |
| 2 | 8 | 8 | 8 | 8 | |
| 1 | 6 | 6 | 6 | 6 | |
| Standby-energi | < 4 W | ||||
| Beskyttelsenskategori | IP20 | ||||
| Volum på varmeveksleren (ml) | 310 | 430 | 480 | 600 | |
| Mål B x H x D (mm) | 503 x 530 x 145 | 670 x 530 x 145 | 740 x 530 x 145 | 911 x 530 x 145 | |
| Vekt (kg) | 12 | 15 | 17,5 | 22 | |
Beskrivelse av encheten
SmartRad en en viftekonvektor som brukes til oppvarming i hjemmet, Apparatet er beregnet for tinkobling til et sentralt varmesystem, og er egnet for bruk i varmepumpeanlegg. Det kan også brukesi forbindelse med andre varmeanlegg, f.eks. olje- eller gassfyringsanlegg. Enheten trekker inn luft fra undersiden. Luftten blir oppvarmet av varmeveksleren, og sluppet ut pa oversiden. SmartRad leveres med ulike alternative E = Elektronisk modell, C = Kjolealternativ, M - Hvitt metalldeksel, WG - Hvitt glassdeksel, BG - Svart glassdeksel.
Figur 1:
- Viftekonvektorer skal bare brukes i sentralvarmeanlegg med lukket kontrollkrets.
-
Varmeanlegget ma drives som et topipeanlegg.
-
Enhetene mā ha tilstrekkelig klassifisering til á kompensere for varmetap i rommet.
Installasjonsmerknader
Lett antennelige materialer eller væsker og andere svært brennbare gjenstander违法犯罪. Varmeapparatet må ikke brukes i svært støvete områder.
Forberedelse til installasjonen
Fjern forpakningsmaterialialet
- Skru opp de fire festeskruene fra undersiden av encheten (se figur 2) for a ta av apparatdekselet.
- Legg apparatdekselet sik at det/DD blir skadet under installeringen.
Vegginfesting
- For gipsplater má egnet festemateriell brukes (ikke vedlagt).
- Tegt opp og bor fire hull i veggen som vist i figur 5. Alle mal er i mm.
- Set inn skruetapper og skru de to toppskruene litt inn (ikke skru dem helt inn enna).
Heng apparatet pa de to toppskruene. - Sett inn og trekk til de to bunnskruene, og trekk deretter de to toppskruene helt til.
Hydraulisk tilkobling
For à sikre tilstrekkelig gjennomstrømming av oppvarmingsvann gjennom viftekonvektorene, på man vår Clear over følgende:
- Enhetene er/DDke egnet for installing i et enkeltrr-system.
- Den nominelle bredden på tilkoblingsrøret ma ha en indrediameter på minst 15 mm.
- Dersom enchetene installereres i et oppvarmingsanlegg med ulike varmefordelingssystemer (f.eks. gulvarme) er en separat krets nodvendig for a garantere en tilstrekkelig vanngjennomstromming.
For optimal drift (varmeproduksjon) av viftekonvektorene kreves at varmeanlegget er i hydraulisk balanse. De ulike hydrauliske tilkoblingsalternativene for encheten er vist i figur 6.
Anbefalte gjennomstrømming- og returforbindelser er vist i figur 5.
Varmerorene kan legges i gulvet aller i veggen. Enheten er utstyrt med to kobberrr med en diameter pa 15 mm, som er montert pa varmeveksleren pa fabrikken.
Før og under at varmeanlegget fylles, ma alle rørforbindelser sjekket for lekkasjer. Under fyllingen ma utluftingsventilen
(se figur 5) Åpnes slick at luft kan slippe ut av encheten. Luft om nodbendig ut igjen etter at apparatet er satt i drift (sirkulasjonspumpen gár).
Elektrisk tilkobling
ADVARSEL: Enheten ma vare jordet.
ADVARSEL: Faselederen (brun) og den noytrale lederen (blå) må ikke byttes om, det kan forårsake feilfunksjoner.
Den elektriske forbindelsen maa ha en tilforselsspenning paa 1 110 - 240V 50 - 60Hz
Enheten mä installereres av en kvalifisert elektriker i trad med eksisterende standarder og lokale retningslinjer.
Enheten er utstyrt med en fleksibel 1 m forbindelseskabel (4× 0.75mm^2) , som kan brukes for a koble varmeapparatet direkte til stromtilforselen via et egnet vegguttak. Frakoblingsmulighet ma inkorporeres i det fastmonterte ledningsopplegget, i henhold til monteringsreglene, og en egnet isolator ma vare inklert. Isolatoren bør ha en kontaktapningsbredde pa minst 3mm pa hver pol og ma gi full frakobling under overspenningskategori III-betingelser.
Grønn / gul: 'PE' jpringsleder
Svart: kontrolleder (temperaturredduksjon: pã / av)
For kretsdiagram, se figur 8.
Pilotwire (kontroll)
Aktiveringa av den svarte pilotwiren (kontroll) gjør at du kan redusere innstilt maltemperatur på enheten ved hjelp av et eksternt tildsut eller en bryter. Enhver reduksjon i temperatoren blir videresendt til nedstromsenheter via kontrollwiren. Nár en programmeringskassett er satt inn i masterenheten og fungerer, vil kontrollsignalene ocha bli videresendt til nedstromenheter via kontrollwiren. Se figur 8 for flere detailjer. Nár enheten tas ut av drift, f.eks. ved oppussing-sarbeid, ma du sorge for at strømtilførlsen og kontrollederen er frakoblet fra strømtilførlsen, ettersom dette kan.fore til ekstern spensing (via en tidsurkontakt eller pilotenhet med programmeringskassett).
Tilkobling til eksterne enheter
EC SmartRad kan kobles til et antall eksterne encheter som kan bedre energieffektiv drift. Dette utfores ved hjelp av et relé på PCB-en (se figur 7 for detaljer). Grunnfunksjonen for releet er at det vil aktiveres dersom det er behov for energia.
Kobling til et styringssystem for bygninger - releet kan konfigureres som en "spenningsfri Kontakt" som kan brukes til à overfère et signal til et egnet kontrollsystem (se figur 7 "A").
Kobling til en pumpe / ventil - SmartRad kan tilfore strøm til en ekstern pumpe og ventil via sin egen strømtilforsel. En standard solenoidventil eller fjærreturventil (se figur 7 "B") aller en standard sirkulasjonspumpe (se figur 7 "C") kan blir forbundet som vist i figur 7 "B".
NO = Vanligvis Åpen, og vil drive ventilen / pumpen.
ADVARSEL - Ventilen og pumpen ma vare merket med korrekt spunning.
ADVARSEL - Kravene til strømstyrke skal ikke overskride 3 Amp ved 250 V vekselstrøm.
Kobling til en motorisert ventil - SmartRad kan SLa en standard motorisert ventil pa og av via sin egen strømtilforsel.
NO = Vanligvis Åpen, og vil Åpne ventilen
NC = Vanligvis lukket, og vil lukke ventilen
N = Nøytral for ventilen
SmartRads programvarefunksjoner
EC SmartRad har en rekke programvarefunksjoner som gjør apparatet mer komfortabelt i bruk. Man fár tilgang til disse ulike funksjonene ved Å bruke omskifterbryterne pa hovedkortet. De bør velges under installationsjonen av apparatet.
Soveromsmodus - for ekstra stoysvak drift kan man velge lavere motorhastigheter. Denne funksjonen er svart nyttig i lavstoy-omrader som soberom.
Sett omskifterbryter nummer 1 PÅ foronne funksjonen. Vær oppmerksom pa at støysvak drift reduserer ytelsen for SmartRad. Apparatet bør ffolgelig dimensjoneres sik at det er adekvat for rommet.
Hoytemperaturmodus - for bruk med varmegeneratorer med høy temperatur, som olje-ller gassfyringsanlegg. I denen modusen er nedre vanntemperaturgrense økt til 45^ .
Sett omskrifterbryter nummer 2 PÅ for deutsche funksjonen.
Setback-modus - for bruk med styreledningsapplikasjoner.
När et setback-signal (redusert settpunkt) mottas, vil
SmartRad redusere settpunktet på en glidende skala — det
vil opprettholde en viss varmemengde i rommet. Nár denne modusen er av, vil et setback-signal gä tilbake til en "Frostbeskyttelse"-modus. Normal komfortdrift blir ikke pavirket avDENNE modusen.
Driftsmodus - Varmemodus er bare tilgengelig på dette apparatet - Omskifterbryter 4 skal alltid*vare av.
Relémodus - iienne modusen er releet aktivert i henhold til driftsbetingelsene.
Sett omskifterbryter nummer 6 pa for delle funksjonen.
Tastelás-operasjon - davon modusen er nyttig i öffentlige områder, som skoler eller kontorer, og deaktiverer betjeningselementene på apparatet. Trykk på -knappen i mer enn 15 sekunder forå aktivere. Det vil deaktivere, knappene og termostatknappen. Trykk på -knappen i mer enn 15 sekunder forå reaktivere betjeningselementene.
Sluttinstallasjon
Sett på apparathusdekselet när installasjonsarbeidet er fullfört. Skru inn de fire festeskruene på undersiden av encheten for ä gøre dette, se figur 2.
Drift
Betjeningspanalet er vist i figur 3.
Sorg alltid for riktig drift. Luftinntaket og avtrekksgitteret mäkke tildekkes aller blokkeres.
Manuell drift
Det innstilte vifteniväet slas pá og av avhengig av romtemperaturen.
Automatisk modus (oko)
Innstill ønsket romtemperatur med knappen. Elektronikken beregner hvilke av de tre viftenivaene (viftehastighetene) som skal brukes, avhengig av den aktuelle romtemperaturen og måltemperaturen som er innstilt på termostaten.
Elektronikken velger det nødvendige viftenivået avhengig av differansen mellom den aktuelle romtemperaturen og den ønskede maltemperaturen.
Om ndvendig kan antallet mulige viftenivaer reduseres.
Ekmspel: For a redusere vifteniväene til maksimalt 2,
Se kapittelet "Feilretting" for mer informasjon.
Drift med luft / vann-varmepumper
Ved drift med en Luft / vann-varmepumpe, spesielt ved lave utetemperatur, ma buffertanken i varmepumpen ha en temperatur på minst 14^ for a sikre at varmepumpefordamperen kan avise. Du bør defor forsikre deg om at ndvendig tining har funnet sted før ventilene t varmekretsen apnes.
Feilretting
Falgende problemer kan fere til at viftekonventoren不信 producerer tilstrekkelig varme og at den rode 品 -indikatoren muligvis blinker. Mulige arsaker til disse er:
Luft er fanget i varmeveksleren — Frakoble encheten fra strømtilførselen, ta av apparathuset og avtapp varmeveksleren.
Se figur 5 for avtappingsskruens posisjon.
Vanntemperaturen er for lav — Innstill høyere turtemperatur på varmeanlegget.
Utilstrekkelig vanngjennomstrømming gjennom apparatet — Juster gjennomstrømmingsfrekvensen (hydraulisk balanse).
Lukk termostatventilene på de andere varmeapparatene for à gère dette.
Skitt på varmeveksleren — Rengjør varmevekseren, se avsnittet "Vedlikehold".
Utvendig rengjoring
Varmeapparatet ma vare slatt av og avkjolt ffor rengjoring. Overflaten pa varmeapparatet kan rengjores ved a torke av med en myk, faktig klut og deretter torkes. Ikke bruk slipende pulver erer mobelpoleringsmiddel ved rengjoringen, det kan skade overflaten.
Under installeringen av apparatet - et nyttig tips er Å bruke plastforpakningen og kartongen for Å dekke til apparatet etter at det er INSTALL - det forbinder byggematerialer som puss ell er maling i Å trenge inn i apparatet under oppressing.
Vedlikehold - mä utføres av en spelzialist
Frakoble encheten fra strømtilførlsen før vedlikeholdsarbeid på encheten tar til. Støv og lo som har samlet seg innate i varmeapparatet mæ fjernes jevnlig. Det gjores ved à frakoble encheten fra strømtilførlsen, løsne de 4 festeskruene på undersiden av apparathuset og tadekselet forsiktig av. Fjern skitt med en myk børste eller en støvsuger.
Oppbygging av luft i varmevekseren kan Ioses ved a apne utlftingsventilen (figur 5). Et luftfilter som passer i luftinntaket pa apparatet er ogsa tilgengelig. Kontakt Dimpleks for mer informasjon.
Bruksanvisingen tilhører encheten, og mæ oppbevares på et trygt sted. Dersom apparatet skifter eier, mæ bra克斯anvisingen følge med.
Garanti
Vi tilbyr toárs garanti på这部分 encheten, i henhold til garantibetingelsene VX.
