BEDIENUNGSANLEITUNG SRX140EM DIMPLEX

Power Output - Ausgangsleistung - Puissance de sortie - Uitgangsvermogen (W)

	♣	35°C	45°C	55°C	65°C	82°C
SRX180	3	1631	2734	3844	4959	6700
	2	1079	1803	2530	3260	4396
	1	641	1069	1499	1929	2596
SRX140	3	1299	2177	3061	3951	5342
	2	838	1403	1968	2536	3421
	1	493	823	1154	1484	1999
SRX120	3	1120	1878	2641	3408	4608
	2	719	1201	1686	2172	2931
	1	415	693	971	1249	1683
SRX80	3	759	1273	1790	2050	3125
	2	479	801	1124	1448	1954
	1	251	419	588	756	1018
Q=450 l/h

	♣	35°C	45°C	55°C	65°C	75°C
SRX180	3	1480	2502	3520	4546	5575
	2	1020	1713	2406	3102	3800
	1	625	1044	1464	1885	2307
SRX140	3	1199	2024	2850	3682	4438
	2	802	1346	1892	2439	2935
	1	484	808	1133	1459	1753
SRX120	3	1044	1760	2479	3202	3851
	2	691	1160	1629	2100	2522
	1	408	683	957	1231	1477
SRX80	3	719	1210	1705	2203	2663
	2	465	780	1095	1412	1704
	1	249	416	582	749	903
Q=300 l/h

	♣	35°C	45°C	55°C	65°C	82°C
SRX180	3	1059	1832	2648	3498	4796
	2	820	1408	2021	2655	3601
	1	558	948	1346	1750	2360
SRX140	3	900	1558	2256	2984	4078
	2	671	1151	1651	2167	2932
	1	442	749	1063	1378	1860
SRX120	3	806	1394	2016	2668	3637
	2	591	1010	1447	1894	2564
	1	379	641	907	1174	1585
SRX80	3	587	1012	1460	1926	2618
	2	413	704	1005	1309	1773
	1	237	399	564	728	983
Q = 150 l/h

	♣	35°C	45°C	55°C	65°C	82°C
SRX180	3	852	1431	2020	2559	3599
	2	695	1167	1647	2109	2952
	1	506	848	1175	1542	2136
SRX140	3	752	1269	1798	2263	3200
	2	591	995	1355	1793	2513
	1	411	691	955	1251	1728
SRX120	3	689	1164	1557	2070	2930
	2	530	894	1215	1606	2250
	1	357	599	828	1083	1493
SRX80	3	530	902	1190	1580	2235
	2	387	655	884	1163	1622
	1	231	387	534	694	949
Q = 100 l/h

	♣	35°C	45°C	55°C	65°C	82°C
SRX180	3	551	918	1284	1649	2214
	2	487	812	1136	1460	1964
	1	394	657	920	1183	1594
SRX140	3	511	852	1193	1535	2068
	2	436	728	1020	1313	1773
	1	338	564	791	1019	1376
SRX120	3	480	802	1124	1446	1954
	2	402	672	943	1215	1642
	1	302	504	707	912	1233
SRX80	3	392	655	921	1191	1620
	2	312	522	734	950	1292
	1	207	345	486	627	925
Q=50 l/h

	♣	35/30°C	45/40°C	55/47°C	65/50°C	82/71°C
SRX180	3	1495	2856	3925	4628	7124
	2	893	1760	2424	2879	4372
	1	522	1008	1395	1636	2499
SRX140	3	1078	2172	2982	3492	5446
	2	631	1329	1828	2154	3314
	1	344	752	1039	1176	1898
SRX120	3	870	1826	2506	2924	4594
	2	561	1119	1541	1770	2784
	1	331	621	856	1017	1586
SRX80	3	573	1165	1595	1777	2962
	2	358	695	956	1137	1809
	1	201	375	516	607	941
Q		→	→	→	→	→

8 L1 N PE L1 N PE

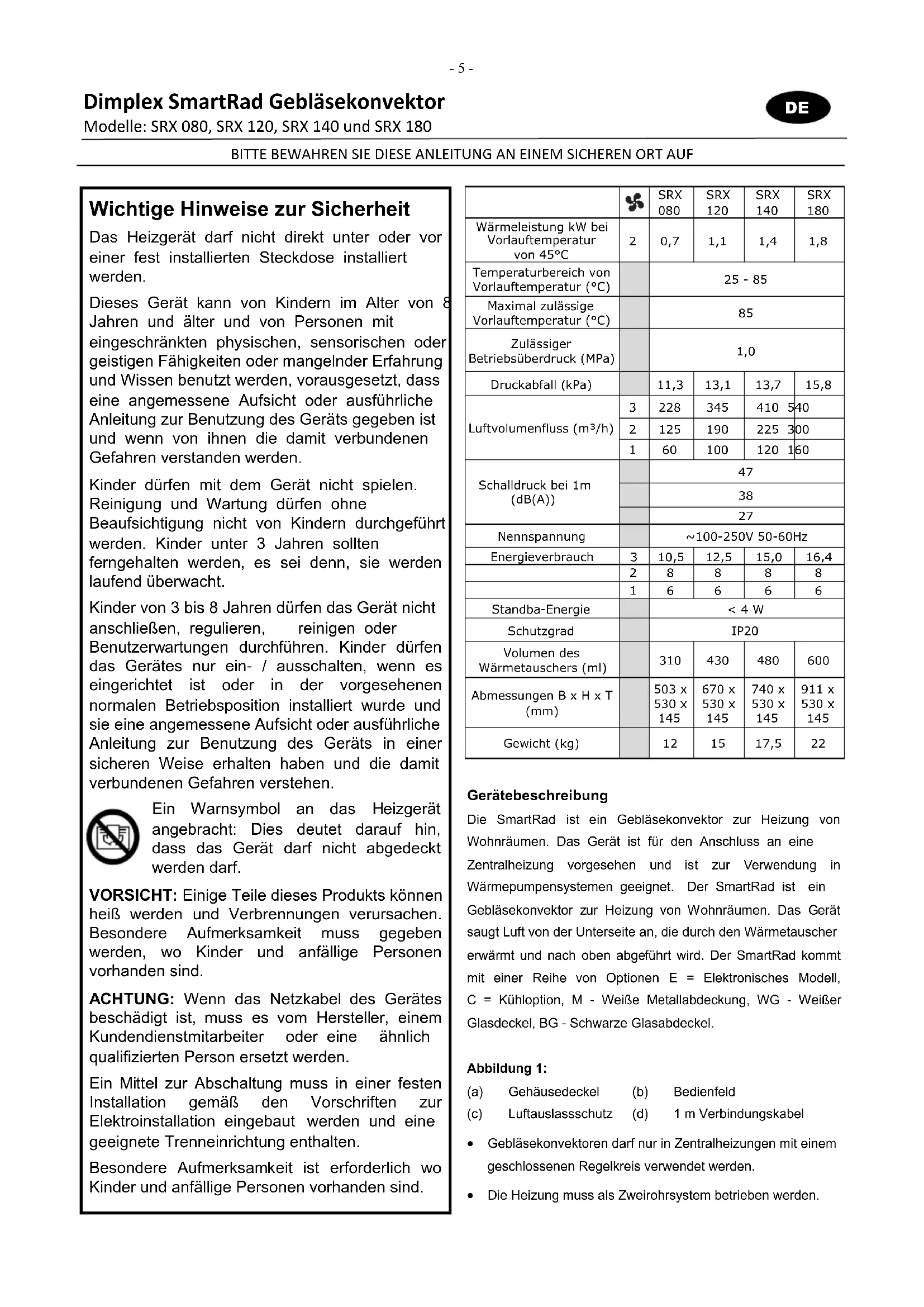

BITTE BEWAHREN SIE DIESE ANLEITUNG AN EINEM SICHEREN ORT AUF

Wichtige Hinweise zur Sicherheit

Das Heizgerät darf nicht direkt unter oder vor einer fest installierten Steckdose installiert werden.

Dieses Gerät kann von Kindern im Alter von 8 Jahren und älter und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, vorausgesetzt, dass eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts gegeben ist und wenn von ihnen die damit verbundenen Gefahren verstanden werden.

Kinder dürfen mit dem Gerät nicht spielen. Reinigung und Wartung dürfen ohne Beaufsichtigung nicht von Kindern durchgeführt werden. Kinder unter 3 Jahren sollten ferngehalten werden, es sei denn, sie werden laufend überwacht.

Kinder von 3 bis 8 Jahren dürfen das Gerät nicht anschließen, regulieren, reinigen oder Benutzerwartungen durchführen. Kinder dürfen das Gerätes nur ein- / ausschalten, wenn es eingerichtet ist oder in der vorgesehenen normalen Betriebsposition installiert wurde und sie eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen.

Ein Warnsymbol an das Heizgerät angebracht: Dies deutet darauf hin, dass das Gerät darf nicht abgedeckt werden darf.

VORSICHT: Einige Teile dieses Produkts können heiß werden und Verbrennungen verursachen. Besondere Aufmerksamkeit muss gegeben werden, wo Kinder und anfällige Personen vorhanden sind.

ACHTUNG: Wenn das Netzkabel des Gerätes beschädigt ist, muss es vom Hersteller, einem Kundendienstmitarbeiter oder eine ähnlich qualifizierten Person ersetzt werden.

Ein Mittel zur Abschaltung muss in einer festen Installation gemäß den Vorschriften zur Elektroinstallation eingebaut werden und eine geeignete Trenneinrichtung enthalten.

Besondere Aufmerksamkeit ist erforderlich wo Kinder und anfällige Personen vorhanden sind.

	[IMAGE]	SRX080	SRX120	SRX140	SRX180
Wärmeleistung kW bei Vorlauftemperatur von 45°C	2	0,7	1,1	1,4	1,8
Temperaturbereich von Vorlauftemperatur (°C)		25 - 85
Maximal zulässige Vorlauftemperatur (°C)		85
Zulässiger Betriebsüberdruck (MPa)		1,0
Druckabfall (kPa)		11,3	13,1	13,7	15,8
Luftvolumenfluss (m3/h)	3	228	345	410 5	40
	2	125	190	225 3	00
	1	60	100	120 1	60
Schalldruck bei 1m (dB(A))		47
		38
		27
Nennspannung		~100-250V 50-60Hz
Energieverbrauch	3	10,5	12,5	15,0	16,4
	2	8	8	8	8
	1	6	6	6	6
Standba-Energie		< 4 W
Schutzgrad		IP20
Volumen des Wärmetauschers (ml)		310	430	480	600
Abmessungen B x H x T (mm)		503 x 530 x 145	670 x 530 x 145	740 x 530 x 145	911 x 530 x 145
Gewicht (kg)		12	15	17,5	22

Gerätebeschreibung

Die SmartRad ist ein Gebläsekonvektor zur Heizung von Wohnräumen. Das Gerät ist für den Anschluss an eine Zentralheizung vorgesehen und ist zur Verwendung in Wärmepumpensystemen geeignet. Der SmartRad ist ein Gebläsekonvektor zur Heizung von Wohnräumen. Das Gerät saugt Luft von der Unterseite an, die durch den Wärmetauscher erwärmt und nach oben abgeführt wird. Der SmartRad kommt mit einer Reihe von Optionen E = Elektronisches Modell, C = Kühloption, M - Weiße Metallabdeckung, WG - Weißer Glasdeckel, BG - Schwarze Glasabdeckel.

Abbildung 1:

(a) Gehäusedeckel (b) Bedienfeld
(c) Luftauslassschutz (d) 1 m Verbindungskabel

- Gebläsekonvektoren darf nur in Zentralheizungen mit einem geschlossenen Regelkreis verwendet werden.

• Die Heizung muss als Zweirohrsystem betrieben werden.

- Die Geräte müssen eine ausreichend bemessen sein, um die Wärmeverluste im Raum zu kompensieren.

Installationshinweise

Brennbare Materialien oder Flüssigkeiten und andere leicht entflammbare Einrichtungen müssen von der Heizung entfernt gehalten werden.

Das Heizgerät darf in sehr staubiger Umgebung nicht betrieben werden.

Installationsvorbereitungen

• Entfernen Sie das Verpackungsmaterial.
• Lösen Sie die vier Befestigungsschrauben von der Unterseite des Gerätes (siehe Abbildung 2), um den Gehäusedeckel zu entfernen.
• Lagern Sie den Gehäusedeckel so, dass er bei der Montage nicht beschädigt werden kann.

Befestigung an der Wand

• Verwenden Sie für den Trockenbau geeignetes Befestigungsmaterial (nicht im Lieferumfang).
• Anzeichnen und bohren Sie auf einer stabilen Wand, wie in Abbildung 5 dargestellt vier Löcher. Alle Abmessungen sind in mm.
• Führen Sie Dübel ein und vormontieren Sie die beiden oberen Schrauben (noch nicht ganz eindrehen).
• Hängen Sie das Gerät an den beiden oberen Schrauben auf.
• Setzen Sie die beiden unteren Schrauben ein und schrauben Sie zuerst diese und dann die beiden oberen Schrauben fest.

Hydraulischer Anschluss

Um einen ausreichenden Warmwasserdurchsatz durch den Gebläsekonvektor zu gewährleisten, beachten Sie bitte folgende Punkte:

• Das Gerät eignet sich nicht für die Installation in einem Ein-Rohr-System.
• Die Nennweite des Verbindungsrohrs muss einen Mindestinnendurchmesser von 15 mm aufweisen.
• Wenn das Gerät in einer Heizungsanlage mit verschiedenen Wärmeverteilungssystemen (z. B. Fußbodenheizung) installiert wird, ist ein separater Stromkreis erforderlich, um einen ausreichenden Wasserdurchsatz zu garantieren.

Für einen optimalen Betrieb (Wärmeleistung) des Gebläsekonvektors wird ein hydraulischer Abgleich der Heizungsanlage erforderlich. Abbildung 6 zeigt die verschiedenen hydraulischen Verbindungsoptionen am Gerät.

Die empfohlenen Vor- und Rücklaufanschlüsse sind in Abbildung 5 dargestellt.

Die Heizrohre können im Boden oder in der Wand verlegt werden. Das Gerät wird mit zwei Kupferrohren mit einem Durchmesser von 15 mm, die am Wärmetauscher im Werk montiert werden, geliefert.

Vor und während der Befüllung der Heizungsanlage müssen alle Rohrverbindungen auf Dichtheit überprüft werden. Beim Befüllen muss das Entlüftungsventil (siehe Abbildung 5) geöffnet werden, damit die Luft aus dem Gerät entweichen kann. Wenn nötig, entlüften Sie nochmals nach der Inbetriebnahme (Zirkulationspumpe läuft).

Elektrischer Anschluss

WARNUNG: Das Gerät muss geerdet werden.

WARNUNG: Phasenleiter (braun) und Neutralleiter (blau) dürfen nicht vertauscht werden, da dies zu Fehlfunktionen führt. Der elektrischen Anschluss muss eine Versorgungsspannung von \~110 - 240V, 50 - 60 Hz aufweisen.

Das Gerät darf nur von einer Elektrofachkraft in Übereinstimmung mit den bestehenden Normen und örtlichen Installationsvorschriften installiert werden.

Das Gerät ist mit einem flexiblen Anschlusskabel 1 m (4 x 0,75 mm²), ausgestattet, das verwendet werden kann, um das Heizgerät direkt mit der Stromversorgung über eine geeignete Steckdose zu versehen. Abschaltung muss in einer Festinstallation gemäß den Vorschriften zur Elektroinstallation eingebaut werden und einen geeigneten Trennschalter enthalten. Der Trennschalter sollte eine Kontaktöffnungsweite von mindestens 3 mm an jedem Pol haben und die Bedingungen der Überspannungskategorie III bei voller Abschaltung gewährleisten.

Leiterkonfiguration des Anschlusskabels:

Braun: ,L' - Versorgungspannung Phase

Blau: „N“ - Versorgungspannung Nullleiter

Grün/Gelb: ,PE' - Schutzerde

Schwarz: Steuerleiter (Temperaturreduzierung ein / aus) Für Schaltplan siehe Abbildung 8.

Pilotleitung (Kontrolle)

Mit Aktivierung der schwarzen Pilotleitung (Kontrolle) können Sie die eingestellte Solltemperatur auf dem Gerät mit einem externen Zeitgeber oder Schalter senken. Jede Senkung der Temperatur wird über die Steuerleitung an nachgeschaltete Geräte weitergegeben. Wenn eine Programmier-Kassette in der Haupteinheit angeschlossen und in Betrieb ist, werden die Steuersignale auch für alle nachgeschalteten Geräte über die Steuerleitung weitergeleitet. Weitere Details finden Sie auf Abb. 8. Bei Außerbetriebnahme, beispielsweise für Wartungsarbeiten ist sicherzustellen, dass sowohl die Netzversorgung als auch die Steuerleitung von der Stromversorgung getrennt werden, da diese Leitung Fremdspannung (über eine Zeitschaltuhrkontakt oder Pilotgerät mit Programmierkassette) zuführen kann.

WARNUNG: Wenn Sie in den kontrollierte Betrieb umschalten, liegt Netzspannung auf dieser Leitung!

WARNUNG: Die Steuerleitung nicht erden

Anschluss an externe Geräte

Der EC SmartRad-Konvektor kann auf an einer Anzahl von externen Geräten, die einen energieeffizienten Betrieb verbessern, angeschlossen werden. Dies erfolgt mit Hilfe eines Relais auf der Platine (siehe Einzelheiten auf Abb. 7). Die Grundfunktion des Relais ist bei einem Energiebedarf den Relaiskontakt zu betätigen,

Beim Anschluss an ein Gebäudemanagementsystem

kann das Relais als „potentialfreien Kontakt“ konfiguriert werden, um ein Signal an ein geeignetes Kontrollsystem (siehe Abbildung 7 „A“) zu übertragen.

Bie Anschluss einer Pumpe / Ventil kann der SmartRad eine externe Pumpe und Ventil über seine eigene Stromversorgung betreiben. Ein Standard-Magnetventil oder Federrückzugventil (siehe Abbildung 7 „B“) oder eine Standard-Umwälzpumpe (siehe Abbildung 7 „C“) können, wie in Abbildung 7 „B“ gezeigt verdrahtet werden.

NO = Schliesser steuert das Ventil / die Pumpe.

N = Neutral für Ventil / Pumpe.

ACHTUNG - das Ventil und die Pumpe muss für die richtige Nennspannung ausgewählt werden.

ACHTUNG - der Energiebedarf sollte 3 A bei 250 V AC nicht überschreiten.

Anschluss an ein Motorventil - der SmartRad kann ein Standard-Motorventil über seine eigene Stromversorgung ein- und ausschalten.

NO = Schliesser öffnet das Ventil

NC = Öffner schließt das Ventil

N = Neutral für das Ventil.

SmartRad Software-Funktionen

Der EC SmartRad weist eine Anzahl von Software-Funktionen auf, um den Komfort und die Nutzbarkeit des Geräts zu erleichtern. Auf diese verschiedenen Funktionen kann mit Hilfe der DIP-Schalter auf der Hauptplatine zugegriffen werden und sollten bei der Installation des Gerätes gewählt werden.

Schlafzimmer-Modus - für ultraleisen Betrieb kann ein niedrigerer Satz Motordrehzahlen gewählt werden. Diese Funktion ist sehr nützlich für geräuscharme Bereiche wie Schlafzimmer.

Schalten Sie DIP-Schalter Nummer 1 für diese Funktion auf ON. Zu beachten ist, das der ruhige Betrieb die Leistung des SmartRad reduziert und daher sollte das Gerät ausreichend für den Raum dimensioniert werden.

Hochtemperatur-Modus - für die Verwendung mit Hochtemperatur-Wärmeerzeuger wie Öl- oder Gaskessel. In diesem Modus wird die untere Wassertemperaturgrenze auf 45°C erhöht.

Schalten Sie DIP-Schalter Nummer 2 für diese Funktion auf ON.

Rückstell-Betriebsart - für die Verwendung mit Steuerleitungsanwendungen. Wenn in diesem Modus ein Rückstellsignal für Sollwertreduzierung empfangen wird, reduziert der SmartRad den Sollwert auf einer gleitenden Skala und es bleibt eine gewisse Menge an Wärme im Raum erhalten. Wenn dieser Modus ausgeschaltet ist, wird das Rückstellsignal auf den „Frostschutz“-Modus zurücksetzen. Der normale Komfortbetrieb ist von diesem Modus nicht betroffen.

Betriebsmodus - nur der Heizbetrieb steht auf diesem Gerät nur zur Verfügung - DIP-Schalter 4 sollte immer ausgeschaltet sein.

Relais-Modus - in diesem Modus wird das Relais in Übereinstimmung mit den Betriebsbedingungen aktiviert.

Schalten Sie DIP-Schalter Nummer 6 für diese Funktion auf ON.

Tastensperre Betrieb - dieser Modus ist nützlich für den öffentlichen Bereichen wie Schulen oder Büros, und deaktiviert die Bedienelemente am Gerät. Zum Aktivieren drücken Sie die 🔊-Taste länger als 15 Sekunden und damit die Tasten 🔊, 🔊 und den Thermostatknopf. Zur Reaktivierung des Geräts drücken Sie die 🔊 Taste länger als 15 Sekunden.

Endgültige Installation

Gehäusedeckel nach Abschluss der Installationsarbeiten anbringen. Dazu schrauben Sie die vier Befestigungsschrauben an der Unterseite des Gerätes ein, siehe Abbildung 2.

Bedienung

Das Bedienfeld wird in Bild 3 dargestellt.

Die einzelnen Bedienelemente haben die folgende Bedeutung:

A - Betriebsmodes-Taste

B - Einschaltanzeige

C - Manuellmodusanzeige

D - Automatikmodusazeige

E - Gebläsestufenanzeige

F - Anzeige niedrige Gebläsestufe

G - Anzeige mittlere Gebläsestufe

H - Anzeige hohe Gebläsestufe

J - Thermostateinstellrad

K - Abdeckung für Programmierkassetteneinschub

Achten Sie immer auf die ordnungsgemäße Funktion. Die Zu- und Abluftgitter dürfen nicht abgedeckt oder blockiert werden.

Manueller Betrieb

Drücken Sie die Taste 🔒 einmal oder mehrmals, bis die gelbe Anzeige 🔒 leuchtet.

Drücken Sie die Taste ✿ einmal oder mehrmals, um die gewünschte maximale Gebläsestufe (Lüfterdrehzahl) zu wählen. Die eingestellte Gebläsestufe wird durch die rote Anzeige (1, 2, 3) angezeigt.

Stellen Sie an dem Knopf die gewünschte Raumtemperatur ein.

Die eingestellte Gebläsestufe wird je nach Raumtemperatur ein- und ausgeschaltet.

Automatikmodus (eco)

Drücken Sie die Taste einmal oder mehrmals, bis die rote eco-Anzeige leuchtet.

Stellen Sie an dem Knopf die gewünschte Raumtemperatur ein. Abhängig von der aktuellen Raumtemperatur und der auf dem Thermostat eingestellten Solltemperatur berechnet die Elektronik welche der drei Gebläsestufen (Lüfterdrehzahl) zu verwenden ist.

Die Elektronik wählt die gewünschte Gebläsestufe in Abhängigkeit von der Differenz zwischen der aktuellen Raumtemperatur und der gewünschten Zieltemperatur.

Falls erforderlich, kann die Anzahl der möglichen Gebläsestufen reduziert werden. Um zum Beispiel die Lüfterstufen auf ein Maximum von 2 zu begrenzen, drücken Sie die Taste einmal oder mehrmals, bis die zweite Anzeige aufleuchtet.

Der Betrieb mit einer Programmierkassette oder einem Timer kann nur im Automatikbetrieb (Eco) vorgenommen werden. Wenn ein Steuersignal vorhanden ist und das Gerät seinen Sollwert erreicht hat, leuchtet die grüne eco-Anzeige auf.

Fehleranzeige

Wenn die Wassertemperatur zu niedrig ist, wird der Betrieb des Geräts unterbrochen und die rote Anzeige blinkt.

In diesem Fall prüfen Sie, ob die Heizung und die Umwälzpumpe korrekt funktionieren.

Weitere Informationen finden Sie im Kapitel „Fehlersuche“.

Der Betrieb mit Luft- / Wasserwärmepumpen

Beim Betrieb mit einer Luft-/ Wasserwärmepumpe muss insbesondere bei niedrigen Außentemperaturen der Wärmepumpe-Pufferbehälter eine Temperatur von mindestens 14°C haben, um sicherzustellen, dass der Wärmepumpen-Verdampfer entfrosten kann. Sie sollten daher sicherstellen, dass vor dem Öffnen der Ventile zum Heizkreis falls erforderlich das Auftauen stattgefunden hat.

Fehlerbehebung

Die folgenden Probleme können in dem Gebläsekonvektor zur Herstellung unzureichende Wärme und möglicherweise zum Blinken der roten Anzeige führen. Mögliche Ursachen dafür sind: Luft im Wärmetauscher eingeschlossen — Gerät von der Stromversorgung trennen, Gehäuse entfernen und Wärmetauscher entlüften. Die Position der Entlüftungsschraube finden Sie auf Abbildung 5.

Wassertemperatur zu niedrig — Stellen Sie die Vorlauftemperatur an der Heizung höher ein.

Unzureichender Wasserdurchfluss durch das Gerät — Stellen Sie die Durchflussrate (hydraulischer Abgleich) ein. Um dies zu tun, schließen Sie die Thermostatventile der anderen Heizungen. Schmutz auf Wärmetauscher - Wärmetauscher reinigen, siehe Abschnitt „Wartung“

Reinigung äußerer Oberflächen

Das Heizgerät muss ausgeschaltet und für die Reinigung abgekühlt sein. Die Oberflächen des Heizgerätes können durch Abwischen mit einem weichen, feuchten Tuch gereinigt und dann getrocknet werden. Verwenden Sie Scheuerpulver oder Möbelpolitur nicht zur Reinigung, da diese die Oberfläche beschädigen.

Ein hilfreicher Tipp während der Installation ist die Kunststoffverpackungen und Kartons zu Abdeckung des Geräts nach der Installation zu verwenden - das verhindert, dass Baustoffe wie Putz oder Farbe auf das Gerät bei Renovierungsarbeiten gelangen.

Instandhaltung - muss vom Fachmann durchgeführt werden

Bevor Wartungsarbeiten am Gerät vorgenommen werden, trennen Sie es von der Stromversorgung. Staub und Fusseln, die sich in der Heizung ansammeln, müssen regelmäßig entfernt werden. Dazu trennen Sie das Gerät von der Stromversorgung, lösen Sie die 4 Befestigungsschrauben an der Unterseite des Gehäuses und entfernen vorsichtig den Gehäusedeckel. Entfernen Sie Schmutz mit einer weichen Bürste oder einem Staubsauger.

Der Einschluss von Luft im Wärmetauscher kann durch Öffnen des Entlüftungsventils (Bild 5) behoben werden. Für die Montage am Lufteinlass des Geräts ist auch ein Luftfilter verfügbar. Bitte wenden Sie sich an Dimplex für weitere Informationen.

Die Bedienungsanleitung gehört zum Gerät und muss an einem sicheren Ort aufbewahrt werden. Im Falle einer Änderung der Eigentumsverhältnisse sollte die Betriebsanleitung an den neuen Eigentümer übergeben werden.

Garantie

Wir bieten eine zweijährige Garantie für dieses Gerät gemäß unseren Garantiebedingungen.

Deutschland

Glen Dimplex Deutschland GmbH

Am Goldenen Feld 18

D-95326 Kulmbach

Phone [phone]

Fax [phone]

www.glendimplex.de

Änderungen vorbehalten
