Produkttyp	IP-Telefon für Unternehmen
Marke	Grandstream
Modell	GXP1615
Bildschirm	LCD 132x48 Pixel, hintergrundbeleuchtet
SIP-Konten	1 SIP-Konto mit bis zu 2 Leitungen
Programmierbare Tasten	3 programmierbare Softkeys per XML
Audio	HD-Qualität, Freisprecheinrichtung Full-Duplex
Netzwerkkonnektivität	2 Ethernet-Ports 10/100 Mbps (davon 1 mit PoE)
PoE (Power over Ethernet)	Ja (nur Modell GXP1615)
Telefonfunktionen	3-Wege-Konferenz, Weiterleitung, Halten, Gegensprechanlage
Stromversorgung	Netzteil 5V DC im Lieferumfang (5,5V/600mA)
Abmessungen (ca.)	200 x 180 x 100 mm
Gewicht (ca.)	800 g
Packungsinhalt	1 Telefon, 1 Hörer, 1 Netzteil, 1 Ethernet-Kabel, 1 Telefonkabel, 1 Standfuß, 1 Kurzanleitung
Montage	Auf dem Schreibtisch (neigbarer Ständer) oder an der Wand
Pflege	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Während des Firmware-Updates nicht neu starten. Nur das mitgelieferte Netzteil verwenden.
Ersatzteile	Hörer, Netzteil, Kabel, Standfuß (beim Hersteller erhältlich)
Reparierbarkeit	Reparatur durch qualifizierten Techniker. Keine vom Benutzer reparierbaren Teile.

Häufig gestellte Fragen - GXP1615 GRANDSTREAM

Wie konfiguriere ich die IP-Adresse des GXP1615?

Drücken Sie die MENU-Taste, gehen Sie zu Status, um die aktuelle IP zu sehen. Um eine statische IP zu konfigurieren, gehen Sie zu Menü > Konfig > Netzwerk und geben Sie die Parameter über die Tastatur ein.

Kann das GXP1615 Notrufe absetzen?

Nein, dieses Telefon ist nicht für Notrufe vorkonfiguriert. Sie müssen einen kompatiblen SIP-Dienst abonnieren und das Gerät korrekt konfigurieren. Grandstream übernimmt keine Haftung bei fehlendem Zugang zu Notdiensten.

Wie verbinde ich das GXP1615 mit dem Netzwerk?

Verbinden Sie den LAN-Port des Telefons mit Ihrem Router/Switch über das mitgelieferte Ethernet-Kabel. Wenn Sie PoE verwenden, kann das Telefon über das Ethernet-Kabel mit Strom versorgt werden, sofern Ihr Switch PoE unterstützt.

Was tun, wenn der Bildschirm dauerhaft 'Initialisierung' anzeigt?

Warten Sie das Ende der Initialisierung oder des Firmware-Updates ab. Starten Sie das Telefon während dieses Vorgangs nicht neu, da dies die Firmware beschädigen könnte. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Netzwerkadministrator.

Wie führe ich eine Dreierkonferenz durch?

Drücken Sie während eines aktiven Anrufs die Konf-Taste (Konferenz). Wählen Sie die zweite Nummer, warten Sie auf die Verbindung, und drücken Sie erneut Konf, um alle drei Teilnehmer zusammenzuschalten.

Kann ich ein Headset mit dem GXP1615 verwenden?

Ja, das Telefon verfügt über einen Headset-Anschluss (RJ9). Schließen Sie ein kompatibles Headset an und drücken Sie die Headset-Taste, um umzuschalten.

Wie greife ich auf die Web-Konfigurationsoberfläche zu?

Gehen Sie im Telefonmenü zu Status, um die IP-Adresse zu erhalten. Geben Sie diese IP in einen Webbrowser ein. Der Standard-Admin-Login ist admin und das Passwort des Benutzers ist 123.

Unterstützt das GXP1615 Power over Ethernet (PoE)?

Ja, das Modell GXP1615 verfügt über integriertes PoE an einem der Ethernet-Ports. Stellen Sie sicher, dass Ihr Switch PoE-kompatibel ist (802.3af).

Was tun, wenn der Hörer keinen Ton gibt?

Überprüfen Sie, ob das Telefonkabel zwischen Hörer und Basis richtig eingesteckt ist. Stellen Sie sicher, dass die Lautstärke nicht auf Minimum steht. Testen Sie den Freisprechmodus, um einen Hörerdefekt auszuschließen.

Wie setze ich das GXP1615 auf die Werkseinstellungen zurück?

Halten Sie die Menü/OK-Taste etwa 7 Sekunden lang gedrückt, bis das Telefon neu startet. Alternativ können Sie dies über die Weboberfläche unter Administration > Wartung > Reset tun.

BEDIENUNGSANLEITUNG GXP1615 GRANDSTREAM

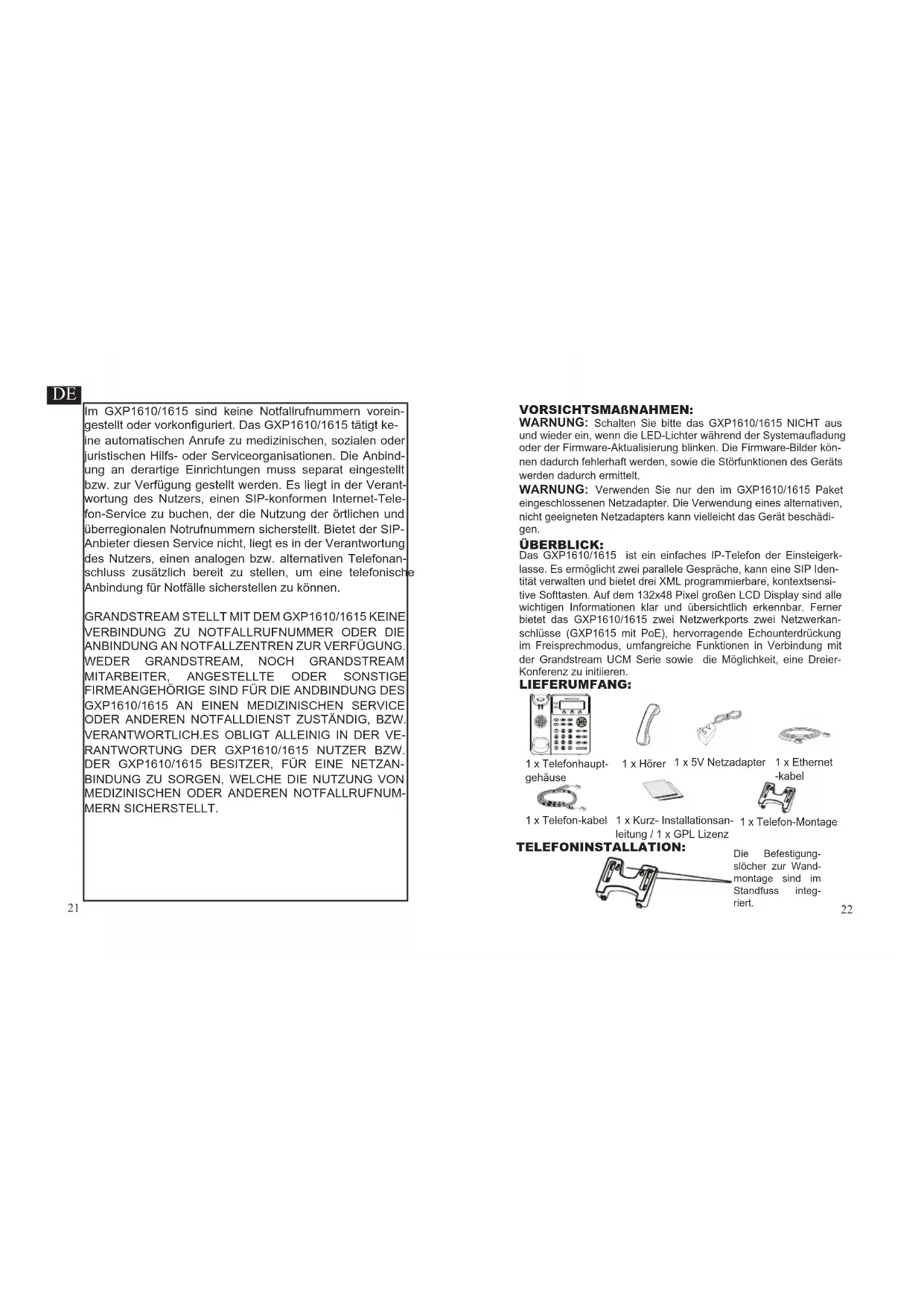

Im GXP1610/1615 sind keine Notfallrufnummern voreingestellt oder vorkonfiguriert. Das GXP1610/1615 tätigt keine automatischen Anrufe zu medizinischen, sozialen oder juristischen Hilfs- oder Serviceorganisationen. Die Anbindung an derartige Einrichtungen muss separat eingestellt bzw. zur Verfügung gestellt werden. Es liegt in der Verantwortung des Nutzers, einen SIP-konformen Internet-Telefon-Service zu buchen, der die Nutzung der örtlichen und überregionalen Notrufnummern sicherstellt. Bietet der SIP-Anbieter diesen Service nicht, liegt es in der Verantwortung des Nutzers, einen analogen bzw. alternativen Telefonanschluss zusätzlich bereit zu stellen, um eine telefonische Anbindung für Notfälle sicherstellen zu können.

GRANDSTREAM STELLT MIT DEM GXP1610/1615 KEINE VERBINDUNG ZU NOTFALLRUFNUMMER ODER DIE ANBINDUNG AN NOTFALLZENTREN ZUR VERFÜGUNG. WEDER GRANDSTREAM, NOCH GRANDSTREAM MITARBEITER, ANGESTELLTE ODER SONSTIGE FIRMEANGEHÖRIGE SIND FÜR DIE ANDBINDUNG DES GXP1610/1615 AN EINEN MEDIZINISCHEN SERVICE ODER ANDEREN NOTFALLDIENST ZUSTÄNDIG, BZW. VERANTWORTLICH.ES OBLIGT ALLEINIG IN DER VERANTWORTUNG DER GXP1610/1615 NUTZER BZW. DER GXP1610/1615 BESITZER, FÜR EINE NETZANBINDUNG ZU SORGEN, WELCHE DIE NUTZUNG VON MEDIZINISCHEN ODER ANDEREN NOTFALLRUFNUMMERN SICHERSTELLT.

VORSICHTSMAßNAHMEN:

WARNUNG: Schalten Sie bitte das GXP1610/1615 NICHT aus und wieder ein, wenn die LED-Lichter während der Systemaufladung oder der Firmware-Aktualisierung blinken. Die Firmware-Bilder können dadurch fehlerhaft werden, sowie die Störfunktionen des Geräts werden dadurch ermittelt.

WARNUNG: Verwenden Sie nur den im GXP1610/1615 Paket eingeschlossenen Netzadapter. Die Verwendung eines alternativen, nicht geeigneten Netzadapters kann vielleicht das Gerät beschädigen.

ÜBERBLICK:

Das GXP1610/1615 ist ein einfaches IP-Telefon der Einsteigerklasse. Es ermöglicht zwei parallele Gespräche, kann eine SIP Identität verwalten und bietet drei XML programmierbare, kontextsensitive Softtasten. Auf dem 132x48 Pixel großen LCD Display sind alle wichtigen Informationen klar und übersichtlich erkennbar. Ferner bietet das GXP1610/1615 zwei Netzwerkports zwei Netzwerkanschlüsse (GXP1615 mit PoE), hervorragende Echounterdrückung im Freisprechmodus, umfangreiche Funktionen in Verbindung mit der Grandstream UCM Serie sowie die Möglichkeit, eine Dreier-Konferenz zu initiieren.

LIEFERUMFANG:

1 x Telefonhaupt- gehäuse

1 x Telefon-kabel

1 x Hörer

1 x 5V Netzadapter

-kabel

1 x Kurz- Installationsan-

1 x Telefon-Montage

leitung / 1 x GPL Lizenz

TELEFONINSTALLATION:

Die Befestigungslöcher zur Wandmontage sind im Standfuss integriert.

Höher Tiefer ODER

Telefoninstallation (Telefonstandplatz):

1. Der Standfuss wird installiert, indem die Kunststoffnasen in die Montageaussparungen geschoben werden. Es bestehen mehrere Einschubmöglichkeiten.

2. Schieben Sie den Standfuss soweit in die Aussparung, bis dieser leicht einrastet.

Telefoninstallation (Wandhalterung):

1. Führen Sie die vier Kunststoffnasen in die jeweilige Montageaussparung.

2. Schieben Sie die Wandhalterung soweit in die Aussparung, bis diese leicht einrastet.

3. Nun nehmen Sie den Hörer ab, ziehen das Halteplättchen an der oberen Ablagemuschel heraus, drehen es um 180° und stecken es wieder in die Aufnahme. Der Hörer hat jetzt den für die Wandmontage notwendigen, verbesserten Halt.

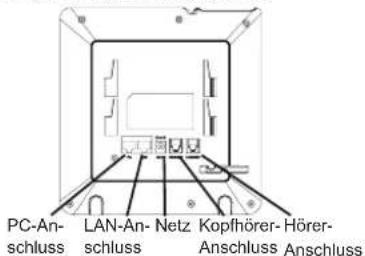

TELEFON ANSCHLIESSEN:

PC-An- schluss LAN-An- Netz Kopfhörer-Hörer- schluss Anschluss Anschluss

Für das GXP1610/1615-Setup folgen Sie den Schritten unten:

1. Schließen Sie den Hörer und das Haupttelefongehäuse an die Telefonschnur an.
2. Schließen Sie den LAN-Anschluss des Telefons an die RJ-45 Steckdose eines Netzknotens/Schalters oder eines Routers (LAN-Seite des Routers), unter Verwendung des Ethernet-Kabels an.
3. Schließen Sie den 5V DC-Ausgangsstecker an die Energiensteckfassung am Telefon an; stecken Sie den Netzadapter in einen elektrischen Anschluss ein.
4. Das LCD-Display zeigt Informationen zur Bereitstellung oder zum Firmware-Upgrade an. Warten Sie, bevor Sie fortfahren, bis die Datums-/Zeitanzeige erscheint.
5. Mit dem eingebetteten Webserver- Tastenfeldkonfigurationsmenü können Sie das Telefon mittels statischem IP oder DHCP weiter konfigurieren.

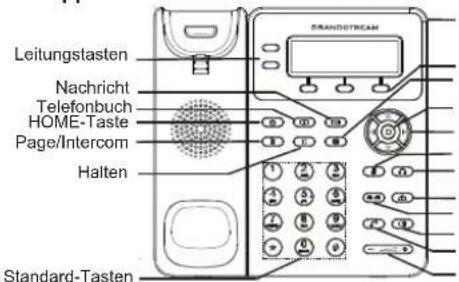

Tipps zum Gebrauch des Tastenfeldes:

Leitungstasten Nachricht Telefonbuch HOME-Taste Page/Intercom Halten Standard-Tasten

Nachrichtenan- zeige

Soft-Tasten

Aufzeichnung

Menü / Bestätigung-

staste (OK Taste)

Navigationstasten

Stumm

Hör-Sprecheinheit

Konferenz

Verbinder

Lautsprecher

Senden

Lautstärke

1. Um auf das Menü zuzugreifen, betätigen Sie die runde MENÜ-Taste.
2. Navigieren Sie mit den Tasten NACH OBEN/NACH UNTEN bzw. LINKS/RECHTS durch das Menü.
3. Um eine Menüauswahl zu bestätigen, betätigen Sie die runde MENÜ-Taste.
4. Das Telefon verlässt den MENÜ-Modus automatisch, wenn ein Anruf eingeht, das Telefon nicht richtig aufgelegt ist oder wenn Sie im MENÜ-Modus 60 Sekunden keine Taste betätigen.

KONFIGURIERUNG DES TELEFONS:

Konfiguration des GXP1610/1615 mittels Web-Browser:

1. Versichern Sie dass das Telefon angestellt ist und mit dem Internet verbunden.

2. Durch drücken der Menü-Taste gelangen Sie in das Menü des Telefons.

3. Die Statusanzeige erhalten Sie durch drücken der Pfeil „nach unten“ Taste, durch drücken der MENÜ-Taste wird die IP-Adresse angezeigt.

4. Die IP-Adresse des Telefons in den Browser des PCs eingeben (siehe Abbildung rechts).

5. Der voreingestellte Administrator-Benutzername sowie das voreingestellte Passwort ist jeweils „admin“, der voreingestellte Nutzer-Benutzername ist „user“, das Passwort ist „123“.

GRANDSTREAM GXP1610 SUPPORTING THE WORLD SUPPORTS: Password: Service: Default Service List

Das GXP1610/1615 per Tastenfeld konfigurieren:

1. Stellen Sie sicher, dass das Telefon im Bereitschaftsmodus ist.

2. Greifen Sie über die Taste MENÜ auf die Menüoptionen zur Kon- figuration des Telefons zu.

3. Auswahl MENÜ->Konfig., zur Konfiguration von SIP Proxy, Outbound Proxy, SIP Nutzer-ID, SIP Authentifizierungs-ID, SIP Passwort.

4. Folgen Sie den MENÜ-Optionen, um die Basismerkmale des Telefons zu konfigurieren. Beispiel: IP-Adresse, wenn ein statisches IP verwendet wird. Für Einzelheiten konsultieren Sie bitte das Benutzerhandbuch zur GXP1610/1615.

5. Bitte wenden Sie sich an Ihren ITSP (Internet Telefon Service Provider) für weit ere Einstellungen, die möglicherweise nötig sind, um das Telefon zu konfigurieren.

Bemerkung: Das ausführliche Benutzerhandbuch kann geladen werden von: http://www.grandstream.com/support
