MANUAL DE USUARIO GXP1615 GRANDSTREAM

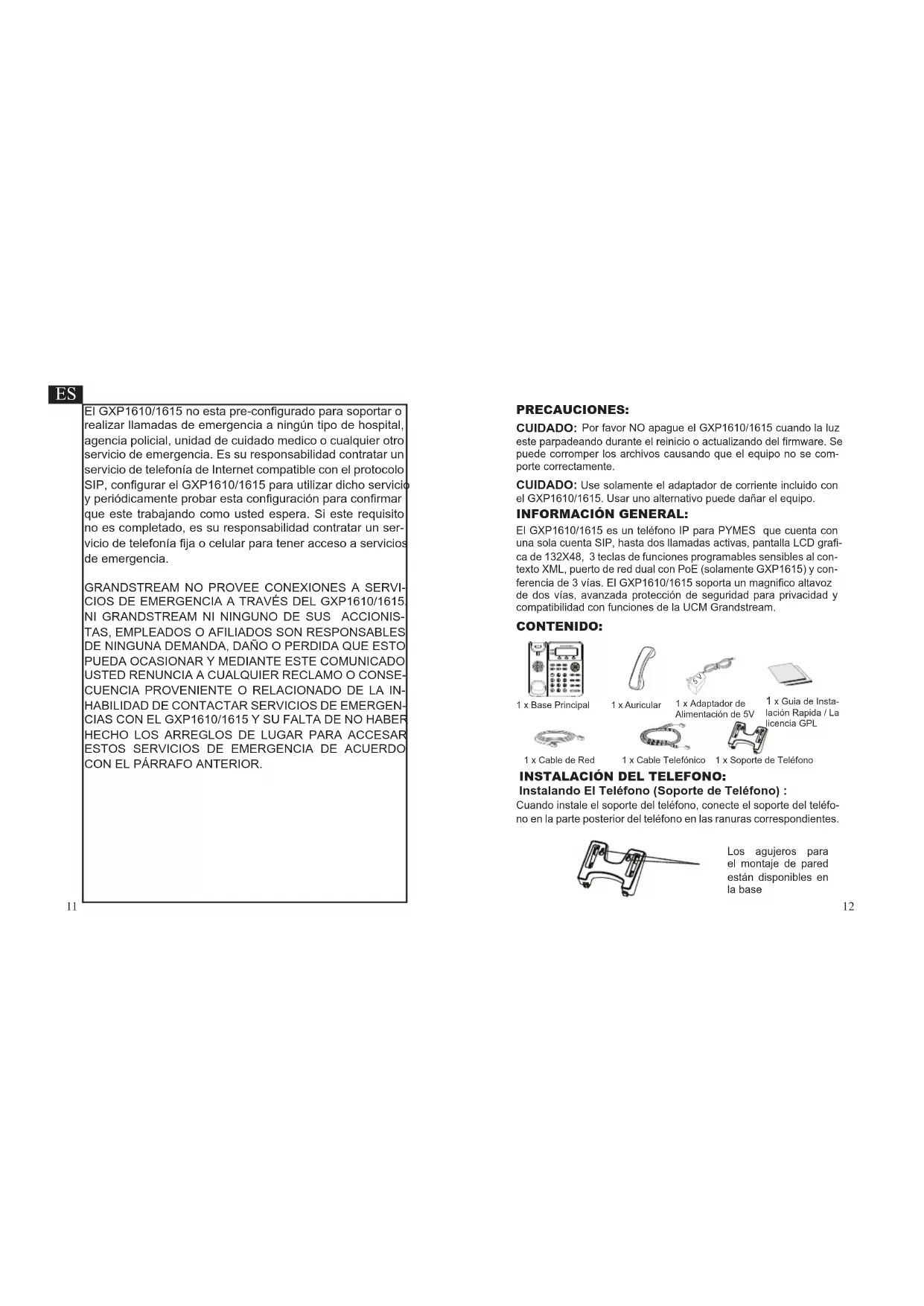

El GXP1610/1615 no esta pre-configurado para soportar o realizar llamadas de emergencia a ningún tipo de hospital, agencia policial, unidad de cuidado medico o cualquier otro servicio de emergencia. Es su responsabilidad contratar un servicio de telefonía de Internet compatible con el protocolo SIP, configurar el GXP1610/1615 para utilizar dicho servicio y periódicamente probar esta configuración para confirmar que este trabajando como usted espera. Si este requisito no es completado, es su responsabilidad contratar un ser- vicio de telefonía fija o celular para tener acceso a servicios de emergencia.

ESTOS SERVICIOS DE EMERGENCIA DE ACUERDO

CON EL PÁRRAFO ANTERIOR. PRECAUCIONES: CUIDADO: Por favor NO apague el GXP1610/1615 cuando la luz este parpadeando durante el reinicio o actualizando del firmware. Se puede corromper los archivos causando que el equipo no se com- porte correctamente. CUIDADO: Use solamente el adaptador de corriente incluido con el GXP1610/1615. Usar uno alternativo puede dañar el equipo. INFORMACIÓN GENERAL: El GXP1610/1615 es un teléfono IP para PYMES que cuenta con una sola cuenta SIP, hasta dos llamadas activas, pantalla LCD grafi- ca de 132X48, 3 teclas de funciones programables sensibles al con- texto XML, puerto de red dual con PoE (solamente GXP1615) y con- ferencia de 3 vías. El GXP1610/1615 soporta un magnifico altavoz de dos vías, avanzada protección de seguridad para privacidad y compatibilidad con funciones de la UCM Grandstream. CONTENIDO: 1 x Cable Telefónico 1 x Cable de Red 1 x Soporte de Teléfono 1 x Guia de Insta- lación Rapida / La licencia GPL 1 x Base Principal 1 x Auricular 1 x Adaptador de Alimentación de 5V 5 V INSTALACIÓN DEL TELEFONO: Instalando El Teléfono (Soporte de Teléfono) : Cuando instale el soporte del teléfono, conecte el soporte del teléfo- no en la parte posterior del teléfono en las ranuras correspondientes. Los agujeros para el montaje de pared están disponibles en la base14

Para configurar el GXP1610/1615 siga los siguientes pasos:

1. Conecte el auricular y la base principal con el cable de teléfono.

2. Conecte el puerto LAN del teléfono a la toma RJ-45 de un hub/

switch o un router (del lado LAN del router) mediante El cable de Red.

3. Conecte el enchufe de 5V DC a la salida de alimentación del telé-

fono, enchufe el adaptador de alimentación a una toma de corriente eléctrica.

4. La pantalla LCD mostrará información de aprovisionamiento o ac-

tualización de firmware. Antes de continuar, por favor esperar hasta que muestre a la fecha/hora.

5. Utilizando el servidor Web del teléfono o el menú de configuración

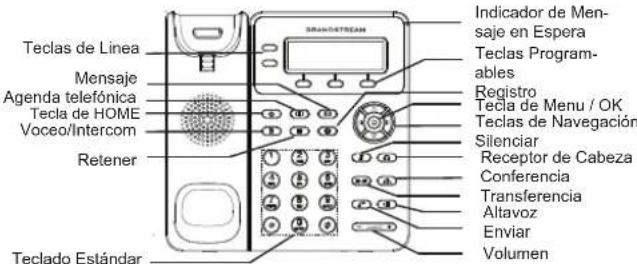

del teclado, usted podrá configurar el teléfono a través de una direc- ción IP estática o DHCP. Consejos para usar el Teclado: Mensaje Teclas de Linea Teclado Estándar Agenda telefónica Voceo/Intercom Tecla de HOME Retener Teclas Program- ables Tecla de Menu / OK Teclas de Navegación Registro Receptor de Cabeza Altavoz Volumen Enviar Transferencia Silenciar Conferencia Indicador de Men- saje en Espera

1. Para acceder al menú, pulse el botón MENU de forma redon-

2. Navegue por el menú usando las teclas ARRIBA/ABAJO e IZQUI-

3. Presione el botón redondo MENU para confirmar una selección

4. El teléfono saldrá automáticamente del modo MENU cuando haya

una llamada entrante, el teléfono sea descolgado, o cuando el modo MENU es dejado inactivo durante 60 segundos.

1. Inserte los 4 ganchos de la montura de pared en las ranuras.

2. Deslice firmemente la montura de pared hacia arriba para fijar

3. Remueva y coloque en modo invertido la lengüeta de descanso

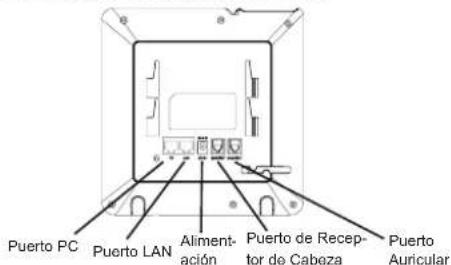

del auricular para que este quede en posición al utilizar la montura de pared. Puerto PC Puerto LAN Aliment- ación Puerto de Recep- tor de Cabeza Puerto Auricular Instalando El Teléfono (Soporte del teléfono):

1. Inserte los ganchos del pedestal en los orificios superiores del

teléfono, usted tiene la opción de utilizar el pedestal alta inclinación o baja inclinación.

2. Deslice el pedestal hacia arriba para asegurarlo en sitio.

Instalando El Teléfono (Montura de Pared): SuperiorInferior

1. Asegúrese de que el teléfono esté en estado inactivo.

2. Pulse el botón “MENU” para acceder a las opciones del menú para

configurar el teléfono.

3. Seleccione MENÚ->Config, para configurar los ajustes del proxy

SIP, Proxy de salida, ID de usuario SIP, ID de Auth SIP y Contraseña SIP.

4. Siga las opciones de MENU para configurar las funciones básicas

del teléfono - por ejemplo: La Dirección IP, en caso de usar una direc- ción IP estática. Para obtener más información, consulte el Manual del usuario del GXP1610/1615.

5. Por favor contacte a su PSI (Proveedor de Servicio de Internet)

para los ajustes adicionales que sean necesarios para configurar el teléfono.

1. Asegúrese de que su teléfono está encendido y conectado a In-

2. Presione el botón de MENÚ para acceder al menú del teléfono.

3. Presione el botón de fecha “Abajo” para ver el estado “Estado” y

presione el botón MENÚ para ver la dirección IP del teléfono.

4. Escriba la dirección IP del teléfono en el navegador de su PC

CONFIGURACIÓN DEL TELÉFONO: Congurando el GXP1610/1615 usando su navegador de Internet: (Véase la figura de abajo).

5. El nombre de usuario y contraseña de administrador predetermi-
