GXP1615 - Телефон GRANDSTREAM - Бесплатное руководство пользователя

Тип продукта	IP-телефон для предприятия
Бренд	Grandstream
Модель	GXP1615
Экран	ЖК-дисплей 132x48 пикселей, с подсветкой
SIP-аккаунты	1 SIP-аккаунт с до 2 линиями
Программируемые клавиши	3 программные клавиши, настраиваемые через XML
Аудио	HD-качество, полно-дуплексный громкоговоритель
Сетевое подключение	2 порта Ethernet 10/100 Мбит/с (один с поддержкой PoE)
PoE (Power over Ethernet)	Да (только для модели GXP1615)
Телефонные функции	Трехсторонняя конференция, перевод, удержание, интерком
Питание	В комплекте адаптер питания 5В постоянного тока (5.5В/600мА)
Размеры (приблизительно)	200 x 180 x 100 мм
Вес (приблизительно)	800 г
Комплектация	1 телефон, 1 трубка, 1 адаптер питания, 1 кабель Ethernet, 1 телефонный кабель, 1 подставка, 1 краткое руководство по установке
Установка	На столе (наклонная подставка) или на стене
Обслуживание	Очищайте мягкой сухой тканью. Не используйте растворители или абразивные средства.
Безопасность	Не перезагружайте во время обновления прошивки. Используйте только прилагаемый адаптер.
Запасные части	Трубка, адаптер питания, кабели, подставка (доступны у производителя)
Ремонтопригодность	Ремонт выполняется квалифицированным специалистом. Нет деталей, ремонтируемых пользователем.

Часто задаваемые вопросы - GXP1615 GRANDSTREAM

Как настроить IP-адрес GXP1615?

Нажмите кнопку MENU, перейдите в Статус для просмотра текущего IP. Для настройки статического IP перейдите в Меню > Конфиг > Сеть и введите параметры с клавиатуры.

Может ли GXP1615 совершать экстренные вызовы?

Нет, этот телефон не предварительно настроен для экстренных вызовов. Вам необходимо подписаться на совместимый SIP-сервис и правильно настроить устройство. Grandstream не несет ответственности за отсутствие доступа к экстренным службам.

Как подключить GXP1615 к сети?

Подключите порт LAN телефона к маршрутизатору/коммутатору с помощью прилагаемого кабеля Ethernet. При использовании PoE телефон может питаться по кабелю Ethernet, если ваш коммутатор поддерживает PoE.

Что делать, если на экране постоянно отображается «Инициализация»?

Дождитесь завершения инициализации или обновления прошивки. Не перезагружайте телефон во время этого процесса, это может повредить прошивку. Если проблема не исчезнет, обратитесь к сетевому администратору.

Как организовать трехстороннюю конференцию?

Во время активного вызова нажмите кнопку Conf (конференция). Наберите второй номер, дождитесь соединения, затем снова нажмите Conf, чтобы соединить всех трех участников.

Можно ли использовать гарнитуру с GXP1615?

Да, телефон имеет разъем для гарнитуры (RJ9). Подключите совместимую гарнитуру и нажмите кнопку Гарнитура для переключения.

Как получить доступ к веб-интерфейсу настройки?

В меню телефона перейдите в Статус, чтобы узнать IP-адрес. Введите этот IP в веб-браузере. Логин администратора по умолчанию — admin, пароль пользователя — 123.

Поддерживает ли GXP1615 питание через Ethernet (PoE)?

Да, модель GXP1615 имеет встроенную поддержку PoE на одном из портов Ethernet. Убедитесь, что ваш коммутатор поддерживает PoE (802.3af).

Что делать, если в трубке нет звука?

Проверьте, что телефонный кабель правильно подключен между трубкой и базой. Убедитесь, что громкость не на минимуме. Проверьте в режиме громкой связи, чтобы исключить проблему с трубкой.

Как сбросить GXP1615 до заводских настроек?

Удерживайте кнопку Menu/OK около 7 секунд, пока телефон не перезагрузится. Также можно выполнить сброс через веб-интерфейс в разделе Администрирование > Обслуживание > Сброс.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GXP1615 GRANDSTREAM

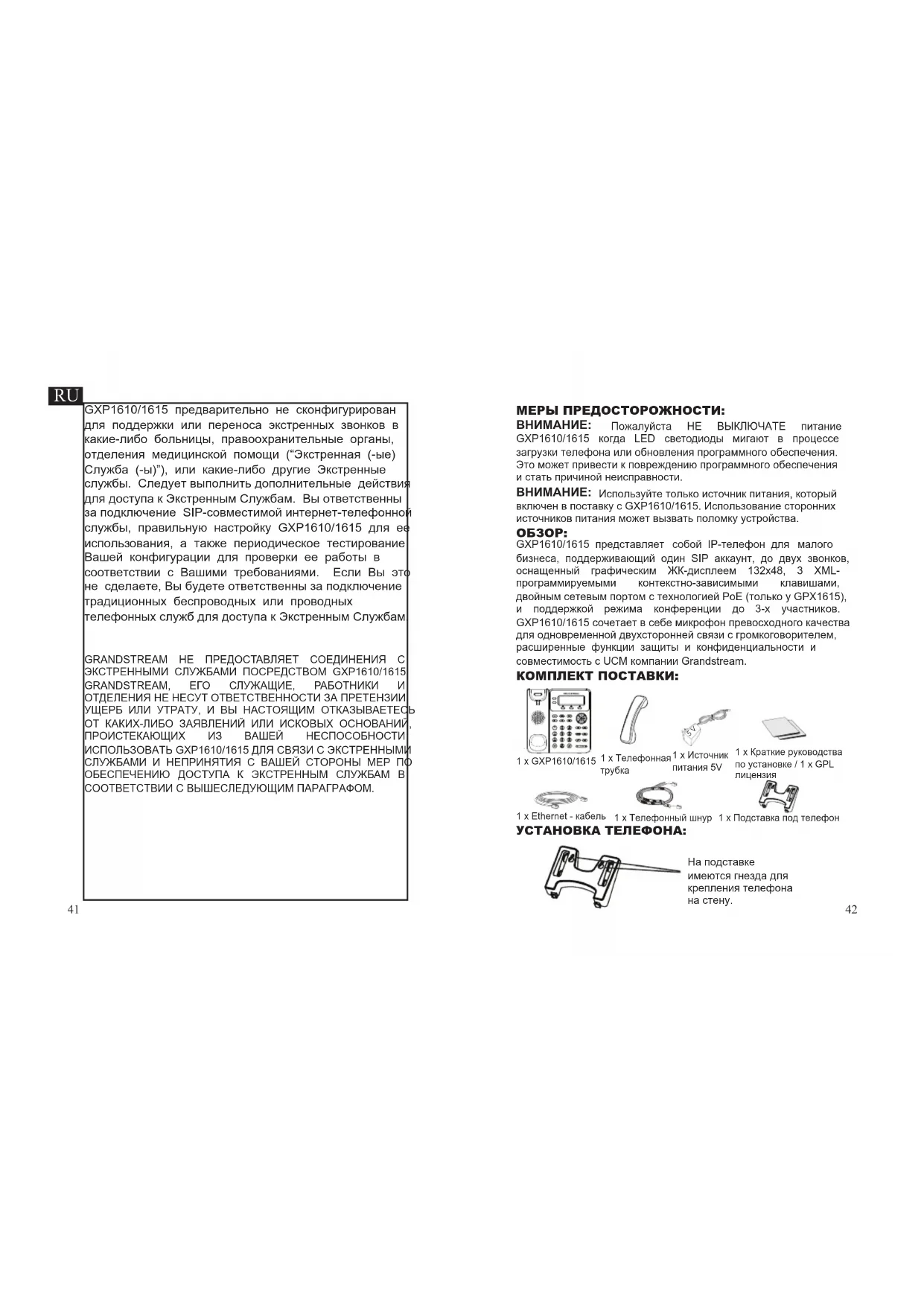

GXP1610/1615 предварительно не сконфигурирован для поддержки или переноса экстренных звонков в какие-либо больницы, правоохранительные органы, отделения медицинской помощи ("Экстренная (-ые) Служба (-ы)"), или какие-либо другие Экстренные службы. Следует выполнить дополнительные действия для доступа к Экстренным Службам. Вы ответственны за подключение SIP-совместимой интернет-телефонной службы, правильную настройку GXP1610/1615 для ее использования, а также периодическое тестирование Вашей конфигурации для проверки ее работы в соответствии с Вашими требованиями. Если Вы это не сделаете, Вы будете ответственны за подключение традиционных беспроводных или проводных телефонных служб для доступа к Экстренным Службам

GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ СОЕДИНЕНИЯ С ЭКСТРЕННЫМИ СЛУЖБАМИ ПОСРЕДСТВОМ GXP1610/1615 GRANDSTREAM, ЕГО СЛУЖАЩИЕ, РАБОТНИКИ И ОТДЕЛЕНИЯ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ УЩЕРЬ ИЛИ УТРАТУ, И ВЫ НАСТОЯЩИМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ ИСКОВЫХ ОСНОВАНИЙ, ПРОИСТЕКАЮЩИХ ИЗ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GXP1610/1615 ДЛЯ СВЯЗИ С ЭКСТРЕННЫМИ СЛУЖБАМИ И НЕПРИНЯТИЯ С ВАШЕЙ СТОРОНЫ МЕР ПО ОБЕСПЕЧЕНИЮ ДОСТУПА К ЭКСТРЕННЫМ СЛУЖБАМ В СООТВЕТСТВИИ С ВЫШЕСЛЕДУЮЩИМ ПАРАГРАФОМ.

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

ВНИМАНИЕ: Пожалуйста НЕ ВЫКЛЮЧАТЕ питание GXP1610/1615 когда LED светодиоды мигают в процессе загрузки телефона или обновления программного обеспечения. Это может привести к повреждению программного обеспечения и стать причиной неисправности.

ВНИМАНИЕ: Используйте только источник питания, который включен в поставку с GXP1610/1615. Использование сторонних источников питания может вызвать поломку устройства.

ОБЗОР:

GXP1610/1615 представляет собой IP-телефон для малого бизнеса, поддерживающий один SIP аккаунт, до двух звонков, оснащенный графическим ЖК-дисплеем 132x48, 3 XML-программируемыми контекстно-зависимыми клавишами, двойным сетевым портом с технологией PoE (только у GPX1615), и поддержкой режима конференции до 3-х участников. GXP1610/1615 сочетает в себе микрофон превосходного качества для одновременной двухсторонней связи с громкоговорителем, расширенные функции защиты и конфиденциальности и совместимость с UCM компании Grandstream.

КОМПЛЕКТ ПОСТАВКИ:

1 x GXP1610/1615

1 x Телефонная трубка

1 x Источник питания 5V

1 x Краткие руководства по установке / 1 x GPL лицензия

1 x Ethernet - кабель

1 x Телефонный шнур

1 x Подставка под телефон

УСТАНОВКА ТЕЛЕФОНА:

На подставке

имеются гнезда для крепления телефона на стену.

Верхний Нижний ИЛИ

Установка телефона (Подставка) :

1. Вставьте крючки в верхней части подставки в пазы, используйте верхние или нижние пазы, по желанию.
2. Сдвиньте подставку вверх, чтобы зафиксировать её на месте.

Установка телефона (Крепление на стену):

1. Вставьте все 4 крючка, расположенных на передней части настенного крепления в пазы.
2. Сдвиньте настенное крепление вверх, чтобы зафиксировать его на месте.
3. Вытащите и поверните контакт из подставки для трубки для фиксации трубки при настенном монтаже телефона.

ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА:

Порт ПК Порт LAN Сеть Порт гарнитуры Порт трубки

Подготовка телефона к включению:

1. Подключите телефонную трубку к телефону с помощью телефонного шнура.

2. Подключите телефон к Вашей IP сети, для этого соедините Ethernet — кабелем разъем RJ-45 телефона с коммутатором/свичем.

3. Подключите разъем источника питания 5V к телефону, а затем сам источник питания подключите к электрической розетке.
4. На дисплее отобразится процесс загрузки или информация об обновлении программного обеспечения. Дождитесь пока на дисплее не отобразится дата/время и только потом начинайте процесс настройки.
5. Используя встроенный веб сервер или меню телефона вы можете настроить статический IP или указать получение автоматически IP адрес через DHCP.

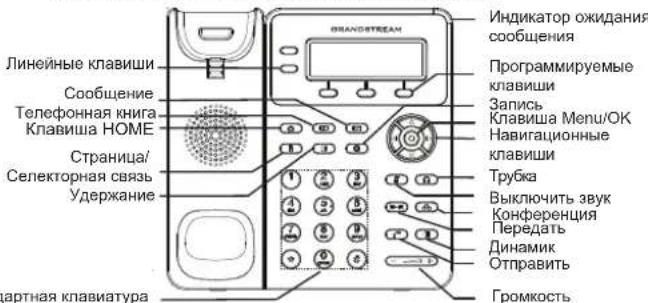

Советы по использованию клавиатуры:

Линейные клавиши Сообщение Телефонная книга Клавиша HOME Страница/ Селекторная связь Удержание Дартная клавиатура Индикатор ожидания сообщения Программируемые клавиши Запись Клавиша Menu/ОК Навигационные клавиши Трубка Выключить звук Конференция Передать Динамик Отправить Громкость

1. Для доступа к меню нажмите круглую клавишу меню.
2. Для выбора пунктов меню используйте клавиши со стрелками.

3. Для входа в подменю используйте клавишу меню.

4. Телефон автоматически выйдет из меню если поступит входящий звонок, будет поднята трубка или проистечению 60 секунд простоя.

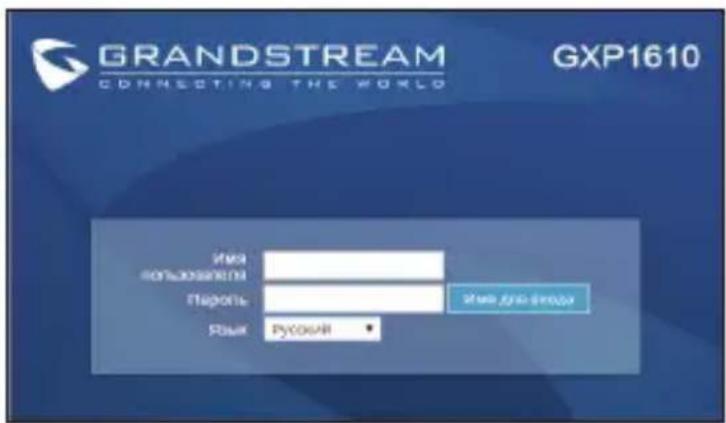

КОНФИГУРАЦИЯ ТЕЛЕФОНА: Настройка телефона через веб-броузер:

1.Проверьте подключен ли Ваш телефон к питанию и к IP сети.
2. Нажать кнопку MENU для входа в меню телефона.
3. Нажать кнопку MENU для входа в меню телефона.
4.В адресной строке веб-броузера пропишите IP адрес телефона.(см. рис. справа)
5.Имя администратора по умолчанию - "admin"; имя конечного пользователя - "user", пароль - "123".

GRANDSTREAM CONNECTING THE WORLD GXP1610 ИМЗ КОЛАЖНОГО ПАРОЛЬ ИМЗ ГРОД (МОЛО) РЛАН: РУСКИЙ •

Настройка телефона GXP1610/1615 с использованием меню:

1. Убедитесь что телефон находится в бездействующем состоянии.
2. Нажмите клавишу "MENU" для доступа к меню.
3. Выбрать MENU->Config для выбора настроек для SIP-прокси, исходящего прокси-сервера, идентификации SIP-пользователя, идентификации авторизации SIP, пароля SIP.
4. Также в меню телефона можно настроить другие базовые настройки телефона. Например, статический либо динамический IP адрес. Для более подробной информации обратитесь к руководству пользователя.
5. Обратитесь к Вашему провайдеру услуг Internet-телефонии для того, чтобы получить дополнительные настройки.

ПРИМЕЧАНИЕ: Руководство пользователя можно скачать по этой ссылке:
