Typ produktu	Telefon IP dla firm
Marka	Grandstream
Model	GXP1615
Ekran	LCD 132x48 pikseli, podświetlany
Konta SIP	1 konto SIP z maksymalnie 2 liniami
Przyciski programowalne	3 programowalne przyciski programistyczne poprzez XML
Audio	Jakość HD, głośnik full-duplex
Łączność sieciowa	2 porty Ethernet 10/100 Mbps (w tym 1 z PoE)
PoE (Power over Ethernet)	Tak (tylko model GXP1615)
Funkcje telefoniczne	Konferencja 3-stronna, przekazywanie, zawieszanie, domofon
Zasilanie	Zasilacz sieciowy 5V DC w zestawie (5,5V/600mA)
Wymiary (ok.)	200 x 180 x 100 mm
Waga (ok.)	800 g
Zawartość zestawu	1 telefon, 1 słuchawka, 1 zasilacz, 1 kabel Ethernet, 1 kabel telefoniczny, 1 podstawka, 1 skrócona instrukcja montażu
Montaż	Na biurku (podstawka nachylna) lub na ścianie
Konserwacja	Czyścić miękką, suchą ściereczką. Nie używać rozpuszczalników ani ściernych środków czyszczących.
Bezpieczeństwo	Nie restartować podczas aktualizacji oprogramowania sprzętowego. Używać wyłącznie dostarczonego zasilacza.
Części zamienne	Słuchawka, zasilacz, kable, podstawka (dostępne u producenta)
Naprawialność	Naprawa przez wykwalifikowanego serwisanta. Brak części naprawialnych przez użytkownika.

Często zadawane pytania - GXP1615 GRANDSTREAM

Jak skonfigurować adres IP GXP1615?

Naciśnij przycisk MENU, przejdź do Status, aby zobaczyć bieżący adres IP. Aby skonfigurować statyczne IP, przejdź do Menu > Konfig > Sieć i wprowadź parametry za pomocą klawiatury.

Czy GXP1615 może wykonywać połączenia alarmowe?

Nie, ten telefon nie jest wstępnie skonfigurowany do połączeń alarmowych. Musisz wykupić kompatybilną usługę SIP i poprawnie skonfigurować urządzenie. Firma Grandstream nie ponosi odpowiedzialności za brak dostępu do służb ratunkowych.

Jak podłączyć GXP1615 do sieci?

Podłącz port LAN telefonu do routera/przełącznika za pomocą dołączonego kabla Ethernet. Jeśli używasz PoE, telefon może być zasilany przez kabel Ethernet, jeśli twój przełącznik obsługuje PoE.

Co zrobić, jeśli ekran wyświetla stale 'Initializacja'?

Poczekaj na zakończenie inicjalizacji lub aktualizacji oprogramowania. Nie restartuj telefonu podczas tego procesu, może to uszkodzić oprogramowanie. Jeśli problem się utrzymuje, skontaktuj się z administratorem sieci.

Jak przeprowadzić konferencję trzech osób?

Podczas aktywnego połączenia naciśnij przycisk Conf (konferencja). Wybierz drugi numer, poczekaj na połączenie, a następnie ponownie naciśnij Conf, aby połączyć trzech uczestników.

Czy mogę użyć słuchawek z GXP1615?

Tak, telefon posiada gniazdo słuchawkowe (RJ9). Podłącz kompatybilne słuchawki i naciśnij przycisk Słuchawki, aby przełączyć.

Jak uzyskać dostęp do interfejsu internetowego konfiguracji?

Z menu telefonu przejdź do Status, aby uzyskać adres IP. Wpisz ten adres w przeglądarce internetowej. Domyślny login admin to admin, a hasło użytkownika to 123.

Czy GXP1615 obsługuje Power over Ethernet (PoE)?

Tak, model GXP1615 ma wbudowane PoE na jednym z portów Ethernet. Upewnij się, że twój przełącznik jest zgodny z PoE (802.3af).

Co zrobić, jeśli słuchawka nie wydaje dźwięku?

Sprawdź, czy kabel telefoniczny jest prawidłowo podłączony między słuchawką a bazą. Upewnij się, że głośność nie jest ustawiona na minimum. Przetestuj w trybie głośnomówiącym, aby wykluczyć problem ze słuchawką.

Jak zresetować GXP1615 do ustawień fabrycznych?

Przytrzymaj przycisk Menu/OK przez około 7 sekund, aż telefon się zrestartuje. Możesz to również zrobić przez interfejs internetowy w Administracja > Konserwacja > Reset.

INSTRUKCJA OBSŁUGI GXP1615 GRANDSTREAM

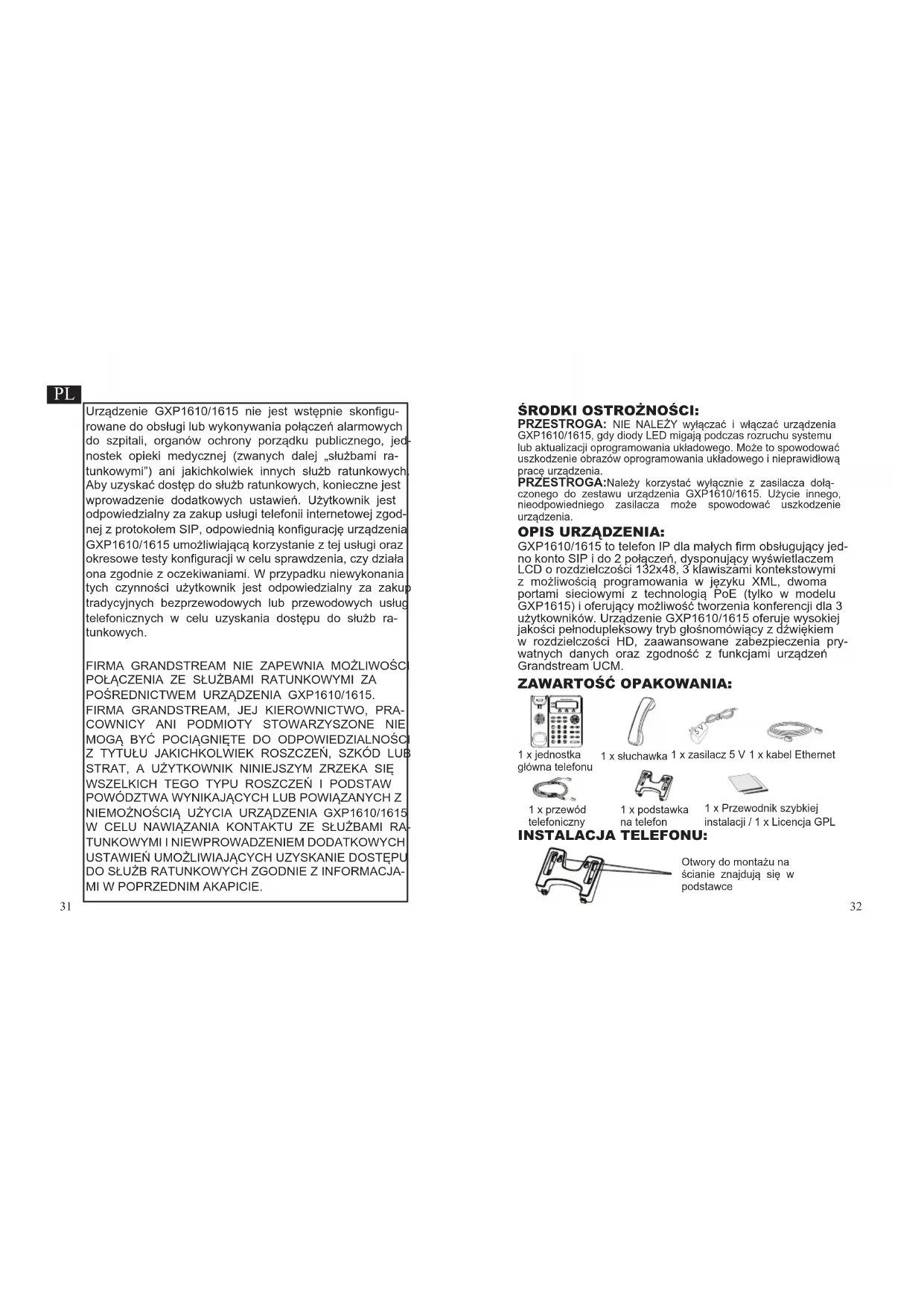

Urządzenie GXP1610/1615 nie jest wstępnie skonfigurowane do obsługi lub wykonywania połączeń alarmowych do szpitali, organów ochrony porządku publicznego, jednostek opieki medycznej (zwanych dalej „słuzbami ratunkowymi”) ani jakichkolwiek innych służb ratunkowych. Aby uzyskać dostęp do służb ratunkowych, konieczne jest wprowadzenie dodatkowych ustawień. Użytkownik jest odpowiedzialny za zakup usługi telefonii internetowej zgodnej z protokołem SIP, odpowiednią konfigurację urządzenia GXP1610/1615 umożliwiającą korzystanie z tej usługi oraz okresowe testy konfiguracji w celu sprawdzenia, czy działa ona zgodnie z oczekiwaniami. W przypadku niewykonania tych czynności użytkownik jest odpowiedzialny za zakup tradycyjnych bezprzewodowych lub przewodowych usług telefonicznych w celu uzyskania dostępu do służb ratunkowych.

FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚC POŁĄCZENIA ZE SŁUŻBAMI RATUNKOWYMI ZA POŚREDNICTWEM URZĄDZENIA GXP1610/1615. FIRMA GRANDSTREAM, JEJ KIEROWNICTWO, PRACOWNICY ANI PODMIOTY STOWARZYSZONE NIEMOGĄ BYĆ POCIĄGNIĘTE DO ODPOWIEDZIALNOŚO Z TYTUŁU JAKICHKOLWIEK ROSZCZEŃ, SZKÓD LUB STRAT, A UŻYTKOWNIK NINIEJSZYM ZRZEKA SIĘ WSZELKICH TEGO TYPU ROSZCZEŃ I PODSTAW POWÓDZTWA WYNIKAJĄCYCH LUB POWIĄZANYCH Z NIEMOŻNOŚCIĄ UŻYCIA URZĄDZENIA GXP1610/1615 W CELU NAWIĄZANIA KONTAKTU ZE SŁUŻBAMI RATUNKOWYMI I NIEWPROWADZENIEM DODATKOWYCH USTAWIĘŃ UMOŻLIWIAJĄCYCH UZYSKANIE DOSTĘPU DO SŁUŻB RATUNKOWYCH ZGODNIE Z INFORMACJA-MI W POPRZEDNIM AKAPICIE.

ŚRODKI OSTROŻNOŚCI:

PRZESTROGA: NIE NALEŻY wyłączać i włączać urządzenia GXP1610/1615, gdy diody LED migają podczas rozruchu systemu lub aktualizacji oprogramowania układowego. Może to spowodować uszkodzenie obrazów oprogramowania układowego i nieprawidłową pracę urządzenia.

PRZESTROGA: Należy korzystać wyłącznie z zasilacza dołączonego do zestawu urządzenia GXP1610/1615. Użycie innego, nieodpowiedniego zasilacza może spowodować uszkodzenie urządzenia.

OPIS URZĄDZENIA:

GXP1610/1615 to telefon IP dla małych firm obsługujący jedno konto SIP i do 2 połączeń, dysponujący wyświetlaczem LCD o rozdzielczości 132x48, 3 klawiszami kontekstowymi z możliwością programowania w języku XML, dwoma portami sieciowymi z technologią PoE (tylko w modelu GXP1615) i oferujący możliwość tworzenia konferencji dla 3 użytkowników. Urządzenie GXP1610/1615 oferuje wysokiej jakości pełnodupleksowy tryb głośnomówiący z dźwiękiem w rozdzielczości HD, zaawansowane zabezpieczenia prywatnych danych oraz zgodność z funkcjami urządzeń Grandstream UCM.

ZAWARTOŚĆ OPAKOWANIA:

1 x jednostka główna telefonu

1 x przewód telefoniczny

1 x słuchawka 1 x zasilacz 5 V 1 x kabel Ethernet

1 x podstawka na telefon

1 x Przewodnik szybkiej instalacji / 1 x Licencja GPL

INSTALACJA TELEFONU:

Otwory do montażu na ścianie znajdują się w podstawce

Góme Dolne LUB

Instalacja telefonu (podstawka na telefon):

1. Umieść haki na górze stojaka w otworach. Można użyć górnych LUB dolnych otworów.
2. Mocno wsuń stojak do góry, aby umieścić go na miejscu.

Instalacja telefonu (montaż na ścianie):

1. Wsuń wszystkie 4 haki znajdujące się z przodu mocowania ściennego do otworów.
2. Mocno wsuń mocowanie ścienne do góry, aby umieścić je na miejscu.
3. Wyciągnij i obróć element przytrzymujący na słuchawce, gdy telefon jest zamontowany na ścianie.

PODŁACZANIE TELEFONU:

Port podłączania Port LAN Zasilanie Port zestawu Port słuchawki do komputera słuchawkowego

Aby skonfigurować urządzenie GXP1610/1615, należy postępować zgodnie z poniższymi instrukcjami:

1. Podłącz słuchawkę do głównej jednostki telefonu za pomocą przewodu telefonicznego.
2. Podłącz kabel Ethernet do portu LAN w telefonie i gniazda RJ-45 przełącznika/koncentratora lub routera (strona LAN routera).
3. Podłącz wtyczkę wyjściową napięcia 5 V prądu stałego do gniazda zasilania w telefonie; podłącz zasilacz do gniazda elektrycznego.
4. Na wyświetlaczu LCD wyświetlony zostanie ekran ładowania lub informacja o aktualizacji oprogramowania układowego. Przed kontynuacją należy poczekać na wyświetlenie daty i godziny.
5. Przy użyciu wbudowanego w telefonie serwera sieciowego lub menu konfiguracji na klawiaturze można dokonać dalszej konfiguracji telefonu z wykorzystaniem statycznego adresu IP lub DHCP.

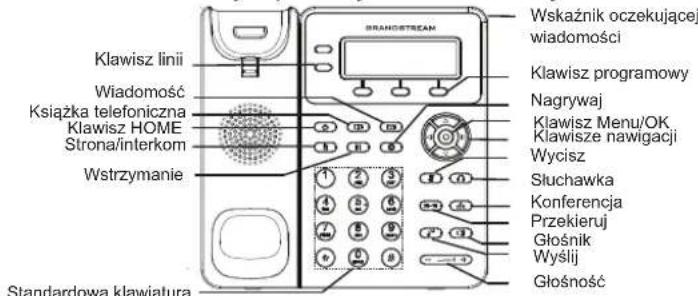

Wskazówki dotyczące korzystania z klawiatury:

Wskaznik oczekującej wiadomości Klawisz programowy Nagrywaj Klawisz Menu/OK. Klawisze nawigacji Wycisz Słuchawka Konferencja Przekieruj Głośnik Wyślij Głośność Klawisz linii Wiadomość Książka telefoniczna Klawisz HOME Strona/interkom Wstrzymanie Standardowa klawiatura

1. Aby uzyskać dostęp do MENU, naciśnij okrągły przycisk MENU.
2. Do nawigacji w menu służą przyciski GÓRA/DÓŁ i LEWO/PRA-WO.
3. Naciśnij okrągły przycisk MENU, aby potwierdzić wybór w menu.
4. W przypadku połączenia przychodzącego, podniesienia słuchawki lub pozostawienia trybu MENU przez 60 sekund bez wykonywania żadnych czynności wyjście z trybu MENU nastąpi automatycznie.

KONFIGURACJA TELEFONU:

Konfiguracja urządzenia GXP1610/1615 przy użyciu przeglądarki internetowej:

1. Upewnij się, że telefon jest włączony i połączony z Internetem.
2. Naciśnij przycisk MENU, aby wejść do menu telefonu.
3. Naciskaj przycisk strzałki w dół, aż zostanie zaznaczona pozycja „Status”, a następnie naciśnij przycisk MENU, aby sprawdzić adres IP.
4. Wpisz adres IP telefonu w przeglądarce na komputerze. (Zob. ry-sunek po prawej)
5. Domyślna nazwa użytkownika i hasło dla administratora to „admin”; domyślna nazwa użytkownika końcowego to „user”, a hasło to „123”.

GRANDSTREAM CONNECTING THE WOBL GXP1610

Konfiguracja urządzenia GXP1610/1615 przy użyciu klawiatury:

1. Upewnij się, że telefon jest w stanie bezczynności.
2. Naciśnij przycisk MENU, aby uzyskać dostęp do MENU klawiatury w celu skonfigurowania telefonu.
3. Wybierz MENU->Konfiguracja, aby skonfigurować ustawienia dla serwera proxy SIP, serwera proxy ruchu wychodzącego, ID użytkownika SIP, ID uwierzytelniania SIP oraz hasła SIP.
4. W kolejnych opcjach MENU skonfiguruj podstawowe funkcje telefonu. Na przykład: adres IP w przypadku używania statycznego adresu IP. Więcej szczegółów można znaleźć w Instrukcji obsługi urządzenia GXP1610/1615.
5. Skontaktuj się z dostawcą usług telefonii internetowej (ITSP) w celu omówienia dodatkowych ustawień niezbędnych do konfiguracji telefonu.

Uwaga: Szczegółową instrukcję obsługi można pobrać pod adresem:
