Type de produit	Téléphone IP pour entreprise
Marque	Grandstream
Modèle	GXP1615
Écran	LCD 132x48 pixels, rétroéclairé
Comptes SIP	1 compte SIP avec jusqu'à 2 lignes
Touches programmables	3 touches logicielles programmables via XML
Audio	Qualité HD, haut-parleur full-duplex
Connectivité réseau	2 ports Ethernet 10/100 Mbps (dont 1 avec PoE)
PoE (Power over Ethernet)	Oui (modèle GXP1615 uniquement)
Fonctions téléphoniques	Conférence à 3 voies, transfert, mise en attente, interphone
Alimentation	Adaptateur secteur 5V DC fourni (5.5V/600mA)
Dimensions (approx.)	200 x 180 x 100 mm
Poids (approx.)	800 g
Contenu du pack	1 téléphone, 1 combiné, 1 adaptateur secteur, 1 câble Ethernet, 1 câble téléphonique, 1 support, 1 guide d'installation rapide
Montage	Sur bureau (support inclinable) ou mural
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Ne pas redémarrer pendant la mise à jour du firmware. Utiliser uniquement l'adaptateur fourni.
Pièces détachées	Combiné, adaptateur secteur, câbles, support (disponibles auprès du fabricant)
Réparabilité	Réparable par un technicien qualifié. Pas de pièces réparables par l'utilisateur.

FOIRE AUX QUESTIONS - GXP1615 GRANDSTREAM

Comment configurer l'adresse IP du GXP1615 ?

Appuyez sur la touche MENU, allez dans Statut pour voir l'IP actuelle. Pour configurer une IP statique, allez dans Menu > Config > Réseau et saisissez les paramètres via le clavier.

Le GXP1615 peut-il passer des appels d'urgence ?

Non, ce téléphone n'est pas préconfiguré pour les appels d'urgence. Vous devez souscrire à un service SIP compatible et configurer correctement l'appareil. Grandstream décline toute responsabilité en cas de défaut d'accès aux services d'urgence.

Comment connecter le GXP1615 au réseau ?

Connectez le port LAN du téléphone à votre routeur/switch via le câble Ethernet fourni. Si vous utilisez le PoE, le téléphone peut être alimenté par le câble Ethernet si votre switch supporte le PoE.

Que faire si l'écran affiche 'Initialisation' en permanence ?

Attendez la fin de l'initialisation ou de la mise à jour du firmware. Ne redémarrez pas le téléphone pendant ce processus, cela pourrait endommager le firmware. Si le problème persiste, contactez votre administrateur réseau.

Comment effectuer une conférence à trois ?

Pendant un appel actif, appuyez sur la touche Conf (conférence). Composez le deuxième numéro, attendez la connexion, puis rappuyez sur Conf pour joindre les trois participants.

Puis-je utiliser un casque avec le GXP1615 ?

Oui, le téléphone dispose d'une prise casque (RJ9). Branchez un casque compatible et appuyez sur la touche Casque pour basculer.

Comment accéder à l'interface web de configuration ?

Depuis le menu du téléphone, allez dans Statut pour obtenir l'adresse IP. Saisissez cette IP dans un navigateur web. Le login admin par défaut est admin et le mot de passe user est 123.

Le GXP1615 supporte-t-il le Power over Ethernet (PoE) ?

Oui, le modèle GXP1615 dispose du PoE intégré sur l'un des ports Ethernet. Assurez-vous que votre switch est compatible PoE (802.3af).

Que faire si le combiné n'émet aucun son ?

Vérifiez que le câble téléphonique est bien branché entre le combiné et la base. Assurez-vous que le volume n'est pas au minimum. Testez en mode haut-parleur pour écarter un problème de combiné.

Comment réinitialiser le GXP1615 aux paramètres d'usine ?

Maintenez enfoncée la touche Menu/OK pendant environ 7 secondes jusqu'à ce que le téléphone redémarre. Vous pouvez aussi le faire via l'interface web dans Administration > Maintenance > Reset.

MODE D'EMPLOI GXP1615 GRANDSTREAM

Le GXP1610/1615 n'est pas préconfiguré pour prendre en charge ou acheminer les appels d'urgence adressés aux hôpitaux, organismes chargés de l'application de la loi, centres de soins médicaux (« service(s) d'urgence ») ou tout autre type de service d'urgence. Vous devez prendre des dispositions supplémentaires pour assurer l'accès aux services d'urgence. Il est de votre responsabilité de vous abonner à un service de téléphonie Internet conforme au protocole SIP, de configurer correctement le GXP1610/161 pour utiliser ce service, et de tester périodiquement votre configuration pour vous assurer qu'elle fonctionne comme prévu. Si vous ne le faites pas, vous devez vous abonner à un service de téléphonie sans fil ou fixe traditionnel pour accéder aux services d'urgence.

GRANDSTREAM NE FOURNIT PAS DE CONNEXIONS AUX SERVICES D'URGENCE VIA LE GXP1610/1615. NI GRANDSTREAM, NI SES DIRIGEANTS, EMPLOYES OU SOCIETES AFFILIEES NE PEUVENT ETRE TENUS RESPONSABLES POUR TOUTE RECLAMATION, TOUT DOMMAGE OU PERTE, ET VOUS RENONCEZ PAR LES PRESENTES A TOUTE RECLAMATION OU TOUT MOTIF D'ACTION EN JUSTICE DÉCOULANT OU LIE A VOTRE INCAPACITE D'UTILISER LE GXP1610/1615 POUR CONTACTER LES SERVICES D'URGENCE, ET TOUTE NEGLIGENCE DE VOTRE PART QUANT A PRENDRE DES DISPOSITIONS SUPPLEMENTAIRES POUR ACCEDER AUX SERVICES D'URGENCE CONFORMÉMENT À L'ALINÉA PRÉCÉDENT.

PRÉCAUTIONS:

AVERTISSEMENT: Ne redémarrez pas le GXP1610/1615 lorsque les LEDs clignotent durant l'initialisation ou la mise à jour du firmware. Ça peut corrompre le firmware et causer un dysfonctionnement de l'équipement.

AVERTISSEMENT: Utilisez seulement le boitier d'alimentation inclus dans le pack du GXP1610/1615. L'utilisation d'un boitier d'alimentation alternative non qualifié peut endommager l'équipement.

APERCU:

Le GXP1610/1615 est un simple téléphone IP pour entreprise qui dispose d'un compte SIP unique, allant jusqu'à 2 représentations d'appel, écran LCD de 132x48, 3 touches logicielles programmables via XML, double ports Ethernet avec PoE intégré (pour GXP1615 seulement) et conférence à 3 voies. Le GXP1610/1615 supporte une qualité audio HD et full-duplex en utilisant le haut-parleur, protection de la vie privée avec une sécurité avancée, et compatible avec les fonctionnalités de l'UCM Grandstream.

CONTENU DU PACK :

1 x Boîtier principal

1 x Combiné

1 x 5V Adapt- ateur secteur

1 x Câble Ethernet

1 x Câble téléphonique

1 x Support du téléphone

1 x Guide d'installation rapide / 1 x License GPL

INSTALLATION DU TÉLÉPHONE:

Des Trous pour montage mural sont disponibles sur le socle.

Supérieur Inférieur CU

Installation du téléphone (Support du téléphone) :

1. Insérez les crochets sur le dessus du socle dans une des fentes, vous avez le choix soit d'utiliser les fentes supérieures ou les fentes inférieures.
2. Glissez fermement le support vers le haut pour le verrouiller.

Installation du Téléphone (Support Mural):

1. Insérez dans les 4 quatre crochets situés à l'avant du support mural dans les fentes.
2. Glissez fermement le support mural vers le haut pour le ver- rouiller.
3. Tirez et Pivotez la languette du support du combiné pour tenir le combiné lorsque le téléphone est fixé au mur.

CONNECTER LE TÉLÉPHONE:

Pour configurer le GXP1610/1615, suivez les étapes ci-dessous:

1. Connectez le combiné et la base principale du téléphone en utilisant le cordon téléphonique.
2. Connectez le port LAN du téléphone à la prise RJ-45 d'un hub / switch ou routeur (côté LAN du routeur) via le câble Ethernet.
3. Connectez l'adaptateur d'alimentation dans le port 5V DC du téléphone. Branchez l'autre extrémité à une prise électrique.
4. L'écran LCD affichera les informations concernant le provisi- onnement et la mise à jour du firmware. Avant de continuer, veuillez patienter jusqu'à ce que vous voyez la date et l'heure au niveau de l'écran.
5. Vous pouvez configurer davantage les options d'adressage IP statique et/ou dynamique en utilisant l'interface web du téléphone ou bien le clavier téléphonique.

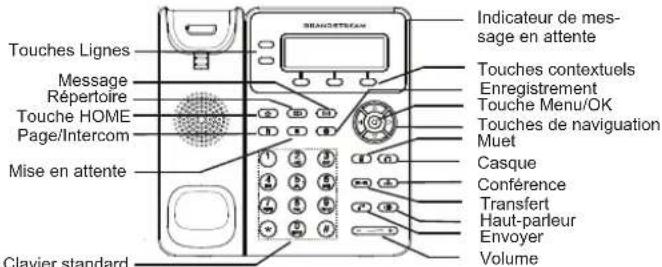

Conseils d'utilisation du clavier:

BRANCHSTREAM Touches Lignes Message Répertoire Touche HOME Page/Intercom Mise en attente Clavier standard Indicateur de mes- sage en attente Touches contextuels Enregistrement Touche Menu/OK Touches de navigation Muet Casque Conférence Transfert Haut-parleur Envoyer Volume

1. Pour accéder au MENU, appuyez sur la touche ronde MENU.
2. Naviguez dans le menu en utilisant les flèches HAUT/BAS et DROITE/GAUCHE.
3. Appuyez sur le bouton MENU pour confirmer la sélection.
4. Le téléphone automatiquement quitte le MENU s'il y' a un appel entrant, s'il est décroché, ou bien si le menu principale est inactif pour 60 secondes.

CONFIGURATION DU TELEPHONE:

Configurer le GXP1610/1615 en utilisant l'interface Web:

1. Vérifiez que votre téléphone est sous tension et connecté à Internet.
2. Appuyez sur le bouton MENU pour accéder au menu du téléphone.
3. Appuyez sur la touche flèche descendante pour atteindre « statut », et appuyez sur le bouton MENU pour vérifier l'adresse IP.
4. Saisissez l'adresse IP du téléphone dans le navigateur de votre PC (Voir figure ci-dessous).
5. Le mot de passe d'administrateur par défaut est "admin", le mot de passe "user" par défaut est "123".

GRANDSTREAM CONNECTING THE WORLD GXP1610 Nom d'investeur Mkt de passe Langue French GXP1610

Configuration du GXP1610/1615 en utilisant le clavier du téléphone:

1. Assurez-vous que le téléphone est inactif.
2. Appuyez sur le bouton MENU pour accéder au menu du téléphone.
3. Sélectionnez Menu->config, pour configurer les paramètres du Proxy SIP, Proxy extérieur, Identificateur de l'utilisateur SIP, Identificateur d'authentication SIP et le mot de passe
4. Suivez les options du menu pour configurer les fonctionnalités du téléphone - par exemple: l'adresse IP si vous utilisez une adresse IP statique. Pour plus de détails, veuillez consulter le manuel d'utilisation du GXP1610/1615.
5. Veuillez contactez votre Fournisseur d'accès Internet pour les paramètres supplémentaires qui peuvent être nécessaires pour configurer le téléphone.

Note: Pour plus de détails, veuillez consulter le manuel d'utilisation sur: http://www.grandstream.com/support
