BEDIENUNGSANLEITUNG EPO 2003 R NT Eibenstock

EIBENSTOCK Elektrowerkzeuge

D Originalbetriebsanleitung......3 - 12
GB Original Instructions....13 - 22
F Notice originale....23 - 32
I Istruzioni originali....33 - 42
NL Oorspronkelijke gebruiksaanwijzing.....43 - 52
DK Original brugsanvisning....53 - 62

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt:

Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen.

Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners treffen.

Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Staubschutzmaske, Schutzhandschuhe und feste Arbeitskleidung tragen!

Gehörschutz tragen

Schutzbrille tragen

Staubschutzmaske benutzen

Schutzhandschuhe tragen

Warnhinweise

Warnung vor allgemeiner Gefahr

Warnung vor gefährlicher elektrischer Spannung

Warnung vor heißer Oberfläche

Reiß- bzw. Schneidgefahr

Technische Daten

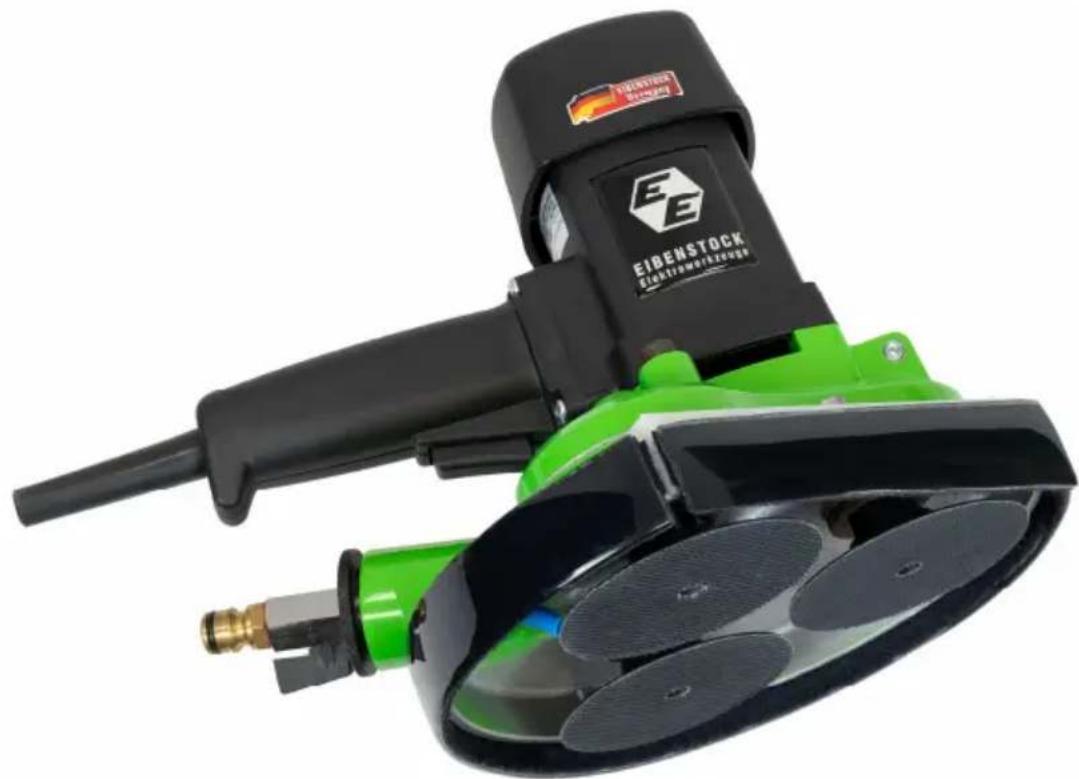

Nass- / Trockenpolierer EPO 200-3 R NT

Nennspannung: 230 V ~
Leistungsaufnahme: 1500 W
Nennstrom: 6,8 A
Frequenz: 50 / 60 Hz
Leerlauf- / Nenndrehzahl: 2000 - 3000 min	-1
Max. Scheibendurchmesser: 3 x 100 mm
Arbeitsdurchmesser: 200 mm
Werkzeugaufnahme: 3 x M14 a
Schutzklasse: II
Schutzgrad: IP 20
Gewicht: ca. 5,2 kg
Bestellnummer 05723000

Funkentstörung nach:

EN 55014 und EN 61000

Lieferbares Sonderzubehör:

Bezeichnung	Bestellnummer
Kletthaftteller ∅ 100 mm	37300000
Wasserdruckbehälter 10l	35812000
Industriestaubsauger DSS 35 M iP	09919000
Industriestaubsauger ESS 35 MP	09931000

Weitere Informationen zu unseren Produkten sowie zum umfangreichen Zubehörsortiment finden Sie unter: www.eibenstock.com

Lieferumfang

Nass- / Trockenpolierer EPO 200-3 R NT inkl. 3 Kletthaftteller, Wasserzuführung und Bedienungsanleitung im Koffer.

Bestimmungsgemäßer Gebrauch

Der Nass- / Trockenpolierer EPO 200-3 R NT ist für den professionellen Einsatz bestimmt.

Mit dem für die entsprechende Anwendung geeigneten Werkzeug dient dieser zum Schleifen, Polieren und Glätten von Naturstein u. ä. im Nass- oder Trockenverfahren.

Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.

Das Gerät darf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.

• Arbeiten Sie nicht in der Nähe von explosiven Stoffen (Benzin, Verdünnung).
• Asbesthaltige Materialien dürfen nicht bearbeitet werden.
• Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
• Ziehen Sie den Netzstecker, wenn die Sanierungsfräse unbeaufsichtigt bleibt, bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
• Betreiben Sie das Gerät im Freien über einen Fehlerstrom-Schutzschalter mit max. 30 mA.
• Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten Zustand.
• Überprüfen Sie, dass die auf den Scheiben angegebene Drehzahl gleich oder größer als die Drehzahl der Maschine ist.
• Schleifteller müssen sorgsam nach Anweisung des Herstellers aufbewahrt und gehandhabt werden.
• Kontrollieren Sie das Zubehör vor seiner Verwendung; keine abgebrochenen, gesprungenen oder anderweitig beschädigten Erzeugnisse verwenden.

• Sorgen Sie dafür, dass das Werkzeug vor Gebrauch korrekt montiert wurde und lassen Sie es im Leerlauf 30 Sekunden in einer sicheren Lage laufen. Schalten Sie das Gerät sofort aus, wenn beträchtliche Schwingungen auftreten oder wenn andere Mängel festgestellt werden.

• Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den Absaugschlauch immer nach hinten vom Gerät weg.

• Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
• Elektrowerkzeuge müssen in regelmäßigen Abständen einer Sichtprüfung durch den Fachmann unterzogen werden.
• Nicht in rotierende Teile fassen.
• Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
• Halten Sie die Hangriffe trocken, sauber und frei von Öl und Fett.

- Tragen Sie beim Arbeiten mit dieser Maschine einen Gehör- und Staubschutz, Schutzbrille sowie Schutzhandschuhe.

- Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch herumfliegende Partikel gefährdet werden.

- Während des Betriebes Gerät immer mit beiden Händen halten.

- Vorsicht! Das Werkzeug läuft nach, nachdem die Maschine abgeschaltet wurde.

Weitere Sicherheitshinweise entnehmen sie bitte der Anlage!

Elektrischer Anschluss

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von + 6 % und - 10 % sind zulässig.

Zum Schutz des Bedieners darf die Maschine im Nassschliff nur über eine Fehlerstromschutzeinrichtung betrieben werden. Das Gerät wird deshalb standardmäßig mit integriertem PRCD-Schutzschalter geliefert.

Achtung!

• Der PRCD-Schutzschalter darf nicht im Wasser liegen.
• PRCD-Schutzschalter nicht zum Ein- und Ausschalten der Maschine verwenden.
• Vor Arbeitsbeginn die ordnungsgemäße Funktion durch Drücken der TEST-Taste überprüfen.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur Überhitzung von Maschine und Kabel führen

Empfohlene Mindestquerschnitte und maximale Kabellängen

Netzspannung	Querschnitt in mm^2
	1,5	2,5
110V	20 m	40 m
230V	50 m	80 m

Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert, dass flinke Sicherungsautomaten unbeabsichtigt auslösen.

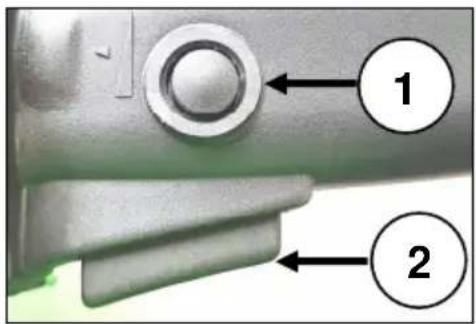

Ein-/ Ausschalten

1 2

Zur Inbetriebnahme des Elektrowerkzeugs betätigen Sie zuerst die Einschaltsperre (1), drücken anschließend den Ein-/Ausschalter (2) und halten ihn gedrückt.

Hinweis:

Aus Sicherheitsgründen kann der Ein-/Ausschalter nicht arretiert werden, sondern muss während des Betriebes ständig gedrückt bleiben. Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter los.

Der EPO 200-3 R NT verfügt über ein Stellrad mit dem die Drehzahl zwischen 2000 und 3000 min ^-1 stufenlos geregelt werden kann. Dieses befindet sich am Schaltergriff.

Werkzeugmontage und - wechsel

Achtung! Vor allen Arbeiten am Gerät Netzstecker ziehen!

Betätigen Sie die Spindelarretierung und halten Sie diese gedrückt. Montieren Sie zuerst die Kletthaftteller auf der Arbeitsspindel. Schrauben Sie diese auf und ziehen Sie sie fest an. Verwenden Sie zum Gegenhalten die Spindelarretierung.

Drücken Sie die für Ihre Anwendung benötigte Schleif- oder Polierscheiben auf die Kletthaftteller. Achten Sie darauf, dass die Scheibe möglichst genau auf dem Träger positioniert ist. Dies ermöglicht einen ruhigen Lauf des Gerätes.

Lassen Sie die Maschine in sicherer Position kurz laufen. Bei unruhigem Lauf des Werkzeuges brechen Sie sofort die Arbeit ab.

Arbeitshinweise

Trockenschliff:

Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Beim Schleifen / Polieren ist deshalb ein Staubsauger zu verwenden und eine Staubschutzmaske zu tragen.

Der passende Nass-Trocken-Sauger (Staubklasse M) ist als Zubehör erhältlich. Dieser wird direkt an den dafür vorgesehenen Stutzen an der Absaughaube angesteckt.

Nassschliff:

Der Wasseranschluss wird am Stutzen der Schutzhaube befestigt.

Schließen Sie die Maschine über das GARDENA -Stecknippel an die Wasserversorgung oder ein Wasserdruckgefäß an.

Betreiben Sie die Maschine nur mit sauberem Wasser und ausreichender Wasserzufuhr. Der maximale Wasserdruck sollte 3 bar nicht überschreiten! Die Wasserzufuhr ist entsprechend des Materials zu regulieren.

Der an der Schutzhaube angebrachte Staub - / Spritzschutz muss vor Inbetriebnahme an die Höhe der Einsatzwerkzeuge (Scheiben) angepasst werden. Setzen Sie dazu das Gerät mit montierten Einsatzwerkzeugen auf eine glatte Fläche und befestigen Sie die Schutzstreifen mittels Klett mit ca. 1-3 mm Abstand zur Fläche an Schutzhaube und abnehmbarem Segment.

Schalten Sie das Gerät ein und setzen Sie es vorsichtig auf die zu bearbeitende Fläche auf.

Halten Sie das Gerät fest in beiden Händen – eine Hand am Schaltergriff und die zweite Hand auf der Motorkappe.

Arbeiten Sie in linearer oder kreisender Bewegung.

Arbeiten Sie mit leichtem Druck. Zu starker Druck erhöht den Verschleiß an Schleifmittel und verschlechtert das Schleifergebnis.

Für Arbeiten unmittelbar an Wandkanten kann ein Segment der Schutzhaube abgenommen werden. Dies ermöglicht eine Bearbeitung auch von sonst unzugänglichen Stellen. Ziehe Sie hierfür das Segment nach oben von der Schutzhaube ab.

Achtung!

Bei allen anderen Schleifarbeiten darf nur mit vollständig geschlossener Schutzhaube gearbeitet werden.

Staubabsaugung

Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Beim Schleifen ist deshalb ein Staubsauger zu verwenden und eine Staubschutzmaske zu tragen. Der passende Nass-Trocken-Sauger ESS 35

MP ist als Zubehör erhältlich. Dieser wird direkt an den dafür vorgesehenen Stutzen an der Absaughaube angesteckt.

Zur sicheren Befestigung des Saugschlauches kann dieser mit Hilfe der Schlauchfixierung gegen Herausrutschen gesichert werden.

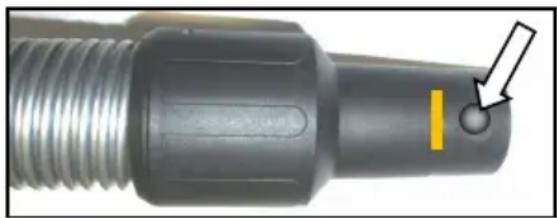

Die dazu notwendige Bohrung im Saugschlauch muss wie folgt erstellt werden:

Stecken Sie den Saugschlauch in die Absaugöffnung der Haube.

Markieren Sie mit einem Stift die Einstecktiefe.

Bohren Sie 9 mm von dieser Markierung (Strich) entfernt ein Loch ∅ 6 mm in den Schlauchstutzen.

Ziehen Sie beim Einstecken des Saugschlauches am Ring der Saugschlauchfixierung und drehen Sie den Schlauchstutzen bis die Fixierung einrastet.

Überlastungsschutz

Der EPO 200-3 R NT ist zum Schutz von Bediener, Motor und Werkzeug mit einem elektronischen und thermischen Überlastungsschutz ausgerüstet.

Elektronisch: Bei einer Überlastung in Folge zu großem Anpressdrucks reagiert die Elektronik mit Absenkung der Drehzahl der Maschine. Nach Entlastung bzw.

Verringerung des Druckes kann normal weitergearbeitet werden. Wird die Mas entlastet bzw. weiterhin zu großer Druck auf das Gerät ausgeübt, schaltet die Maschine ab. Nach dem Abschalten der Maschine ist der Geräteschalter

aus- und wieder einzuschalten um weiterarbeiten zu können.

Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei anhaltender Überlastung vor Zerstörung geschützt. Die Maschine schaltet in diesem Falle selbstständig ab und kann erst nach entsprechender Abkühlung (ca. 2 min) wieder in Betrieb genommen werden. Ein-Aus-Schalter

betätigen! Die Abkühlzeit ist abhängig von der Erwärmung der Motorwicklung und der Umgebungstemperatur.

Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden. Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.

Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:

• Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu halten.
• Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
• Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführen zu lassen.

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.

Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt und entsprechend zu entsorgen. Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Das Geräusch dieses Elektrowerkzeuges wird nach EN 62841-2-3 gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich.

Gehörschutz tragen!

Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s ^2 . Messwerte ermittelt entsprechend EN 62841-2-3.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Staubschutz

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nicht bearbeitet werden.

■ Benutzen Sie eine Staubabsaugung.
- Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie einen Industriestaubsauger (Staubklasse M) für Holz und/oder Mineralstaub gemeinsam mit diesem Elektrowerkzeug.
■ Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im

Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Lieferschein).

Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.

Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.

EU Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2014/30/EU, 2006/42/EG

einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt:

EN 62841-1:2023-03

EN 62841-2-3:2022-08

EN IEC 55014-1:2022-12

EN IEC 55014-2:2022-10

EN 61000-3-2:2023-10

EN 61000-3-3:2023-02

EN IEC 63000:2019-05

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

Änderungen vorbehalten.

EN IEC 63000:2019-05

Technical file (2006/42/EC) at:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

6.77

Lothar Lässig

General Manager

14.04.2025

BS EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

8.72

Lothar Lässig

General Manager

14.04.2025

Betätigen Sie die Spindelarretierung und halten Sie diese gedrückt. Montieren Sie zuerst die Kletthaftteller auf der Arbeitsspindel. Schrauben Sie diese auf und ziehen Sie sie fest an. Verwenden Sie zum Gegenhalten die Spindelarretierung.

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

Für Arbeiten unmittelbar an Wandkanten kann ein Segment der Schutzhaube abgenommen werden. Dies ermöglicht eine Bearbeitung auch von sonst unzugänglichen Stellen. Ziehe Sie hierfür das Segment nach oben von der Schutzhaube ab.

Attenzione!

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

EN IEC 63000:2019-05

iht. bestemmelserne i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EG

Teknisk dossier (2006/42/EF) ved:

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

[phone] / 5030

www.eibenstock.com
