BEDIENUNGSANLEITUNG EHF 1400 Eibenstock

EIBENSTOCK Elektrowerkzeuge

D Originalbetriebsanleitung...... Seite 4

GB Original Instructions...... Page 14

F Notice originale.... Page 24

Wichtige Anweisungen und Warnhinweise sind mittels Symbole auf der Maschine dargestellt:

Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen.

Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners treffen.

Beim Arbeiten sollten Sie Gehörschutz, Schutzbrille, Staubschutzmaske, Schutzhandschuhe und feste Arbeitskleidung tragen!

Gehörschutz tragen

Schutzbrille tragen

Staubschutzmaske benutzen

Schutzhandschuhe tragen

Warnung vor allgemeiner Gefahr

Warnung vor gefährlicher elektrischer Spannung

Warnung vor heißer Oberfläche

Reiß- bzw. Schneidgefahr

Technische Daten

Heizungsfräse EHF 1400

Nennspannung: 230 V ~
Leistungsaufnahme: 1400 W
Frequenz: 50 / 60 Hz
Nenndrehzahl: 10.000 min	-1
Werkzeugaufnahme: ∅ 22,2 mm
Frästiefe: max. 18 mm
Fräsbreite: max. 16 mm
Schutzklasse: II
Schutzgrad: IP 20
Gewicht: 5,7 kg
Bestellnummer: 06741000

Funkentstörung nach:

EN 55014 und EN 61000

Lieferbares Zubehör:

	Bestellnummer
Frässcheibe 14/16 mm	37482000
Frässcheibe 16/18 mm	37455000
Wendeschneidplatten (4 Stück)	37483000
Industriestaubsauger ESS 35 MP	09931000

Lieferumfang

Heizungsfräse EHF 1400 inkl. Frässcheibe 14/16mm, Hangriff und Anschlussleitung für Handbetrieb, Klettband, Montagewerkzeug, Bedienungsanleitung im Karton.

Bestimmungsgemäßer Gebrauch

Die Heizungsfräse darf nur kompl. montiert nach Montageanleitung betrieben werden. Die Heizungsfräse ist für den professionellen Einsatz bestimmt. In Verbindung mit einem Sauger der Staubklasse M und mit der entsprechenden Frässcheibe dient sie zum Erstellen von Nuten für die Installation von Heizungsrohren in Fußböden aus Holz, Holzwerkstoffen (OSB, ESB, MDF usw.) sowie Trockenestrich.

Verwenden Sie nur vom Hersteller empfohlene Frässcheiben.

Sicherheitshinweise

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen.

Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem

ersten Gebrauch praktisch einweisen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.

Das Gerät darf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.

• Arbeiten Sie nicht in der Nähe von leicht entflammbaren oder explosiven Stoffen.
• Asbesthaltige Materialien dürfen nicht bearbeitet werden.
• Manipulationen am Gerät sind nicht erlaubt.
• Gerät nie ohne montierte Schutzhaube betreiben.
• Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
• Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn die Maschine unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
• Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten Zustand.
• Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
• Kontrollieren Sie das Zubehör vor seiner Verwendung; keine abgebrochenen, gesprungenen oder anderweitig beschädigten Erzeugnisse verwenden.
• Sorgen Sie dafür, dass das Werkzeug vor Gebrauch richtig angebracht und befestigt wird, und lassen Sie das Werkzeug im Leerlauf ca. 30 Sekunden in einer sicheren Lage laufen. Sofort ausschalten, wenn beträchtliche Schwingungen auftreten oder wenn andere Mängel festgestellt werden.
• Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den Absaugschlauch immer nach hinten vom Gerät weg.
• Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden.
• Tragen Sie das Gerät niemals am Kabel.
• Nicht in rotierende Teile fassen.
• Personen unter 16 Jahren dürfen das Gerät nicht benutzen.

• Tragen Sie beim Arbeiten mit dieser Maschine einen Gehör- und Staubschutz, eine Schutzbrille sowie Schutzhandschuhe.
• Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch herumfliegende Partikel gefährdet werden.
• Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
• Vorsicht! Das Werkzeug läuft nach, nachdem die Maschine abgeschaltet wurde.

Rückschlag und entsprechende Sicherheitshinweise

• Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben.
• Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge.
• Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird.
• Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen.
  ■ Vermeiden Sie ein Blockieren des Fräsers durch zu hohen Vorschub.
• Falls der Fräser verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhig, bis der Fräser zum Stillstand gekommen ist.
• Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Material befindet
• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu.
• Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand.

Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!

Elektrischer Anschluss

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Daten. Spannungsabweichungen von + 6 % und – 10 % sind zulässig. Das Gerät ist in Schutzklasse II ausgeführt. Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur Überhitzung von Maschine und Kabel

führen. Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert, dass flinke Sicherungsautomaten unbeabsichtigt auslösen.

Empfohlene Mindestquerschnitte und maximale Kabellängen

Netzspannung	Querschnitt in mm^2
	1,5	2,5
230V	50 m	80 m

Umbau auf Handgerät

Achtung!

Vor allen Arbeiten am Gerät Netzstecker ziehen!

Zum Fräsen an schwer zugänglichen Stellen, z.B. in Ecken kann das Bodenführungsgestell demontiert und die EHF 1400 als Handgerät benutzt werden.

Trennen Sie hierfür zuerst die Anschlussleitung, indem Sie die blaue Verriegelung in Pfeilrichtung drehen und Stecker und Kupplung lösen (siehe Abb.1).

Öffnen Sie anschließend den Klemmhebel am Bodenführungsgestell, drehen Sie den Stab um 90° und ziehen Sie das Bodenführungsgestell ab (siehe Abb.2).

Verbinden Sie die für den Handbetrieb mitgelieferte Anschlussleitung mit der Maschine, indem Sie Stecker und Kupplung zusammenstecken bis ein deutliches Einrasten der blauen Verriegelung zu spüren ist.

Prüfen Sie die Verbindung, bevor Sie die Fräse in Betrieb nehmen.

Ein-/Ausschalten

Die Heizungsfräse EHF 1400 ist mit einem Schalter mit Einschaltssperre gegen unbeabsichtigtes Einschalten ausgestattet.

Betrieb mit Bodenführungsgestell:

1 2

Drücken Sie zuerst die Einschaltsperre (1), um den Schalter zu entriegeln.

Betätigen Sie dann zum Einschalten des Werkzeuges den Ein-/Aus-Schalter (2).

Beim Loslassen des Ein-/Aus-Schalters wird die Einschaltssperre automatisch wieder aktiviert, um ein unbeabsichtigtes Einschalten des Werkzeuges zu verhindern.

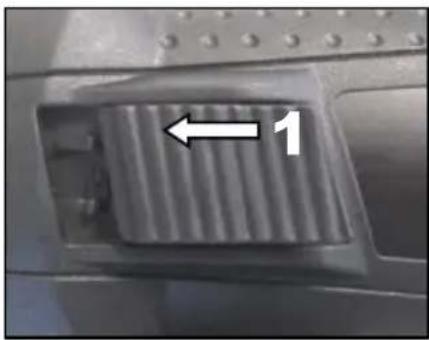

Betrieb als Handgerät:

Einschalten: Schalterwippe nach vorn schieben (1) und festhalten.

Ausschalten: Schalterwippe loslassen

Arbeitshinweise

Prüfen Sie vor jeder Inbetriebnahme, dass die Frässcheibe unbeschädigt ist und die Wendeschneidplatten fest montiert sind. Belasten Sie das Elektrowerkzeug nicht so stark, dass es zum Stillstand kommt.

Stellen Sie das Gleitblech der Heizungfräse gekippt auf die zu fräsende Fläche, dass die Frässcheibe beim Einschalten frei dreht.

Schalten Sie das Gerät ein und tauchen Sie mit der Frässcheibe langsam in das Material ein.

Führen Sie das Elektrowerkzeug mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub.

Verringern Sie beim Fräsen von Kurven den Vorschub um eine möglichst saubere Nut zu fräsen.

Für einen gleichmäßigen Abstand der Nuten ist die Heizungsfräse mit einem Parallelanschlag ausgestattet.

Öffnen Sie zum Einstellen des Anschlags den Klemmhebel an der Schutzhaube, bringen Sie den Anschlag in die gewünschte Position (Mitte Frässcheibe – Mitte Anschlag = Nutabstand) und schließen Sie den Klemmhebel (siehe Abb. 3). Nach Erstellung der ersten Nut kann nun durch Eintauchen des Parallelanschlages in der danebenliegenden Nut ein gleichmäßiger Nutenabstand erzielt werden.

Werkzeugwechsel

Vorsicht!

Die Frässcheibe wird durch den Einsatz heiß. Sie können sich die Hände verbrennen oder sich an den Schneiden reißen.

Benutzen Sie für den Werkzeugwechsel deshalb immer Arbeitsschutzhandschuhe.

Achtung!

Vor allen Arbeiten am Gerät Netzstecker ziehen!

Wechsel der Frässcheibe:

Lösen Sie mithilfe des Inbusschlüssels SW 2,5 das Abdeckblech an der Schutzhaube (Abb.4). Drücken Sie die Spindelarretierung und lösen Sie mit dem Stirnlochschlüssel die Spannmutter der Frässcheibe (siehe Abb.5). Entnehmen Sie die Frässcheibe und montieren Sie eine neue Frässcheibe in umgekehrter Reihenfolge.

Wechsel / Drehen der Wendeschneidplatten:

Lösen Sie mithilfe des Inbusschlüssels TX15 jeweils die Befestigungsschrauben der Wendeschneidplatten. Drehen oder tauschen Sie Wendeschneidplatten. Prüfen Sie den festen Sitz der Wendeschneidplatten!

Reinigen Sie beim Werkzeugwechsel die Arbeitsspindel und alle zu montierenden Teile. Stellen Sie durch leichtes Verdrehen der Arbeitsspindel sicher, dass die Spindelarretierung gelöst ist bevor Sie das Gerät einschalten. Lassen Sie die Maschine in sicherer Position kurz laufen. Bei unruhigem Lauf des Werkzeuges brechen Sie sofort die Arbeit ab.

Staubabsaugung

Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Beim Fräsen ist deshalb ein Staubsauger der Staubklasse M zu verwenden und eine Staubschutzmaske zu tragen.

Wir empfehlen außerdem die Verwendung eines Antistatikschlauches. So wird verhindert, dass es zu einer elektrostatischen Aufladung kommt. Der passende Industriestaubsauger ist als Zubehör erhältlich. Dieser wird direkt an den dafür vorgesehenen Stutzen an der Absaughaube angesteckt. Zur besseren Führung kann der Saugschlauch mithilfe des mitgelieferten Klettbandes am Bodenführungsgestell fixiert werden (siehe Abb. 6).

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden. Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen. Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:

• Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu halten.
• Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
• Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführen zu lassen.

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.

Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Entsorgung

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden.

Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt und entsprechend zu entsorgen.

Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Geräusch / Vibration

Das Geräusch dieses Elektrowerkzeuges wird nach EN 62841-2-3, gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich.

Gehörschutz tragen!

Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s ^2 . Messwerte ermittelt entsprechend EN 62841-2-3.

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841-2-3 genormten Messverfahren gemessen worden und

kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Staubschutz

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel).

Benutzen Sie möglichst eine Staubabsaugung.
- Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie einen Industriestaubsauger (Staubklasse M) für Holz und/oder Mineralstaub gemeinsam mit diesem Elektrowerkzeug.
■ Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Lieferschein). Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.

Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.

EU - Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

DIN EN 62841-1:2023-03

DIN EN 62841-2-14:2016-08

DIN EN IEC 55014-1:2022-12

DIN EN IEC 55014-2:2022-10

DIN EN 61000-3-2:2023-10

DIN EN 61000-3-3:2023-02

DIN EN IEC 63000:2019-05

gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

6.77

Lothar Lässig

General Manager

18.09.2025

Änderungen vorbehalten.
