Veiligheidsrichtlijnen

Deze belangrijke instructies en waarschuwingen worden weergegeven door symbolen.

Gebruiksaanwijzing lezen

Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situaties.

Neem voorzorgsmaatregelen om de gebruiker te beschermen.

Voor uw eigen veiligheid dient u de volgende veiligheidsvoorschriften te volgen:

Draag een geluidwerende helm

Draag een veiligheidsbril

Draag werkhandschoenen

Draag altijd een stofmasker

Opgelet: Veiligheidsregels

Opgelet: Gevaarlijk voltage

Opgelet: Heet oppervlak

Gevaar op scheurwonden en snijwonden

Technische gegevens

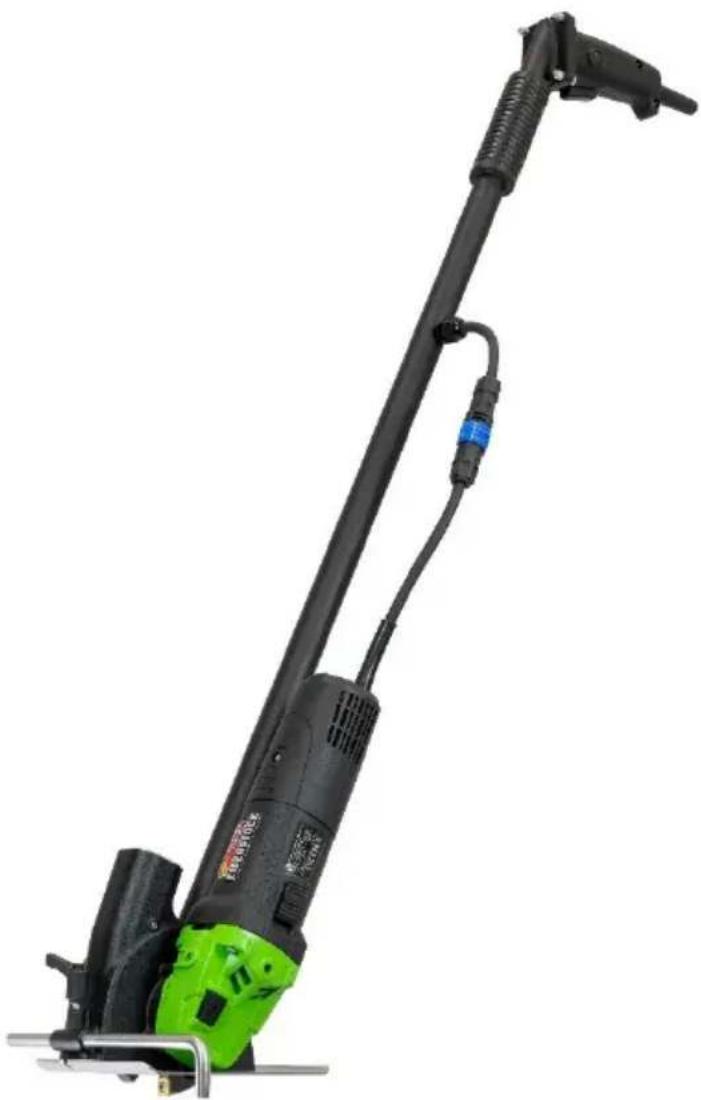

Speciale vloerfrees voor vloerverwarming in houten ondergrond EHF 1400

Nominale spanning: 230 V ~
Opgenomen vermogen: 1400 W
Frekwentie: 50 / 60 Hz
Nominale draaisnelheid: 10.000 min	-1
Gereedschapshouder: ∅ 22,2 mm
Freesdiepte: max. 18 mm
Freesbreedte: max. 16 mm
Beschermingsklasse: II
Beschermingsgraad: IP 20
Gewicht: cirka 5,7 kg
Bestelnummer: 06741000

Ontstoring: EN 55014 en EN 61000

Verkrijgbare accessoires:

Bestelnummer:
Freesschijf 14/16mm 37482000
Freesschijf 16/18mm	37455000
Indexeerbare inzetstukken (4 stuks)	37483000
Industriële Stofzuiger ESS 35 MP	09931000

Leveringsomvang

Speciale vloerfrees voor vloerverwarming in houten ondergrond incl. freesschijf 14/16mm, handgreep en aansluitkabel voor handmatige bediening, klittenband, montagegereedschap, gebruiksaanwijzing in doos.

Toepassing voor Bestemd Doeleinde

De speciale vloerfrees voor vloerverwarming in houten ondergrond mag alleen volledig gemonteerd volgens de montagehandleiding worden gebruikt. De verwarmingsfrees is bedoeld voor professioneel gebruik. In combinatie met een stofzuiger van stofklasse M en met de bijbehorende freesschijf wordt hij gebruikt voor het maken van groeven voor de installatie van verwarmingsbuizen in vloeren van hout, houtmaterialen (OSB, ESB, MDF enz.) en droge dekvloeren.

Gebruik alleen freesschijven die worden aanbevolen door de fabrikant.

Veiligheidsvoorschriften

Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften. Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u

goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Raak de kabel niet aan indien deze beschadigd is tijdens werkzaamheden en sluit onmiddellijk de stroomvoorziening af.

Gebruik de machine nooit met een beschadigde kabel.

Zorg dat de machine niet aan direct regenwater blootgesteld wordt.

• Gebruik de machine niet in een omgeving met explosie gevaar.
  ■ Materialen die asbest bevatten, mogen niet worden verwerkt.
  ■ Wijzigingen aan het gereedschap zijn verboden.
• Gebruik de machine nooit zonder stofkap.
• Controleer altijd voor gebruik de machine, kabel en stekker. Reparaties dienen verricht te worden door een geautoriseerde specialist. Zorg dat de machine uit staat als de stroomvoorziening aangesloten wordt.
• Bedien het apparaat in de open lucht enkel via een aardlekschakelaar met max. 30 mA.
• Tijdens gebruik moet de machine constant onder toezicht zijn. De machine dient uit te staan en afgesloten van de stroomvoorziening indien: er geen toezicht is, bij plaatsen of verwijderen van de boor, bij stroomstoring en bij plaatsen of verwijderen van accessoires.
• Schakel de machine uit wanneer hij om wat voor reden dan ook stopt.
• Niet gebruiken indien delen van de behuizing, de knoppen, de kabel of de stekker beschadigd zijn.
• Controleer de accessoires vóór ingebruikname. Gebruik geen enkele producten die gebroken, gebarsten of op andere wijze beschadigd zijn.
• Controleer vóór gebruik of het apparaat correct bevestigd en vergrendeld is. Laat het op een veilige plek ca. 30 seconden stationair draaien.

Schakel het onmiddellijk uit als er aanzienlijke vibraties optreden of andere defecten herkenbaar zijn.

• Leg de voedingskabel, verlengkabel en ook de afzuigslang uit de buurt van de machine.
• Elektrisch gereedschap moet regelmatig door een specialist onderzocht worden.
• Draag de machine nooit aan de kabel.
• Raak geen draaiende onderdelen aan.
• Personen jonger dan 16 jaar mogen het apparaat niet gebruiken.

- De gebruiker en eventuele omstanders moeten tijdens gebruik geschikte oorbeschermers, een stofmasker, een veiligheidsbril en tevens beschermende handschoenen dragen.

• Zorg ervoor dat personen in de werkomgeving geen letsel kunnen oplopen wegens rondvliegende stukjes.
• Houd uw handen droog, schoon en vrij van olie en smeer.
• Opgelet! De machine zal na het uitschakelen nog een korte tijd werkzaam blijven.

Terugslag en bijbehorende waarschuwingen

• Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomen- ten bij het op toeren komen.
• Breng uw hand nooit in de buurt van draaiende inzetgereedschappen.
• Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag wordt bewogen.
• Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugspringen en vastklemmen.
• Voorkom blokkeren van de Voegensnijder en te hoge aandrukkracht.
• Als de Voegensnijder vastklemt of als u de werkzaamheden onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het rustig tot de Fräser tot stilstand is gekomen.
• Schakel het elektrische gereedschap niet opnieuw in zolang het zich in het werkstuk bevindt.
• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf.
• Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat.

Zie a.u.b. de behuizing voor meer veiligheidinstructies!

Stroomvoorziening

Controleer eerst of het beschikbare voltage en de beschikbare frequentie overeenkomen met de gegevens op het typeplaatje. Een afwijking in voltage van +6 tot -10 % is toegestaan. De machine is veiligheidsklasse II.

Gebruik alleen verlengkabels met voldoende aderdoorsnede. Een aderdoorsnede die te klein is kan leiden tot overmatig spanningsverlies en tot oververhitting van de kabel en de motor.

Aanbevolen minimale doorsneden en maximale kabellengtes

Netspanning	Dwarsdoorsnede in mm^2
	1.5	2.5
230V	50 m	80 m

Conversie naar handapparaat

Let op!

Trek de stekker uit het stopcontact voordat u aan het apparaat gaat werken!

Het vloergeleiderframe kan worden verwijderd en de EHF 1400 kan worden gebruikt als handapparaat voor het frezen op moeilijk bereikbare plaatsen, bijv. in hoeken.

Ontkoppel hiervoor eerst de aansluitkabel los door de blauwe vergrendeling in de richting van de pijl te draaien en de stekker en koppeling los te maken (zie afb. 1).

Open vervolgens de klemhendel op het bodemgeleidingsframe, draai de stang 90° en trek het bodemgeleidingsframe eraf (zie afb. 2).

Sluit de meegeleverde aansluitkabel voor handmatig gebruik aan op de machine door de stekker en koppeling in elkaar te steken totdat u voelt dat de blauwe vergrendeling duidelijk vastklikt. Controleer de aansluiting voordat u de dissel in gebruik neemt.

Aan-/uitschakelen

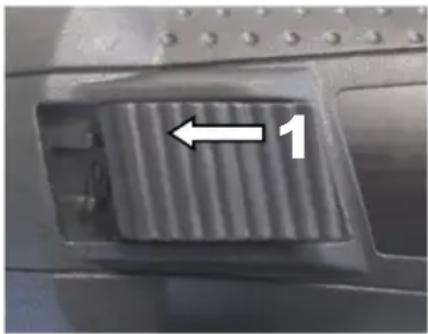

De EFS 1400 is uitgerust met een vergrendelknop om onverwacht inschakelen te voorkomen.

Bediening met vloergeleiderframe:

1 2

Druk op de ontgrendelknop (1) om de machine te ontgrendelen.

Druk de aan/uit-schakelaar (2) in om de machine te starten. Zodra de aan/uit-schakelaar wordt losgelaten, treedt de ontgrendelknop automatisch in werking zodat onbedoeld starten is uitgesloten.

Bediening als handapparaat:

Tijdelijke schakeling

Inschakelen: schuif de tuimelschakelaar naar voren (1) en houd deze vast.

Uitschakelen: laat de tuimelschakelaar los

Tips voor de werkzaamheden

Belast het elektrische gereedschap niet zo sterk dat het tot stilstand komt. Plaats de schuifplaat van de verwarmingsfrees schuin op het te frezen oppervlak, zodat de freesschijf bij het inschakelen vrij draait. Schakel het apparaat in en steek de freesschijf langzaam in het materiaal. Leid het elektrische gereedschap met een gematigde voedingssnelheid, aangepast aan het te bewerken materiaal. Verminder de voedingssnelheid bij het frezen van bochten om een zo zuiver mogelijke groef te frezen. De bovenfrees is uitgerust met een parallelaanslag om ervoor te zorgen dat de groeven gelijkmatig verdeeld zijn. Om de geleider in te stellen, open je de klemhendel op de beschermkap, verplaats je de geleider naar de gewenste positie (midden van de freesschijf - midden van de geleider = groefafstand) en sluit je de klemhendel (zie Fig. 3). Na het maken van de eerste groef kan nu een gelijkmatige groefafstand worden bereikt door de schulpgeleider in de aangrenzende groef te duwen. Stellen Sie das Gleitblech der Heizungfräse gekippt auf die zu fräsende Fläche, dass die Frässcheibe beim Einschalten frei dreht.

Gereedschap wisselen

Opgelet!

De Verwarmingsfrees kan tijdens gebruik enorm heet worden. U kunt uw handen verbranden of ernstig letsel oplopen wegens de segmenten. Draag daarom altijd beschermende handschoenen wanneer u het slijpwiel vervangt. Haal altijd de stekker uit het stopcontact voordat u enige ingreep uitvoert op het apparaat!

De freesschijf verwisselen:

Gebruik inbussleutel SW 2,5 om het afdekplaatje op de beschermkap los te maken (Fig. 4). Druk op de asblokkering en draai de klemmoer van de freesschijf los met de vlaksleutel (zie Fig. 5). Verwijder de freesschijf en monteer een nieuwe freesschijf in omgekeerde volgorde.

Verwisselen / draaien van de indexeerbare inzetstukken:

Gebruik de inbussleutel TX15 om de bevestigingsschroeven van de indexeerbare inzetstukken los te draaien. Draai of vervang de indexeerbare inzetstukken. Controleer of de indexeerbare inzetstukken goed vastzitten!

Reinig de aandrijfas en alle te monteren onderdelen.

U kunt controleren of de asstop losgelaten is voordat u het apparaat inschakelt door de as ietwat te draaien.

Laat de machine in een veilige positie eventjes werken. Stop het apparaat onmiddellijk als de machine niet soepel loopt.

Stofafzuiging

Stof dat tijdens uw werk wordt gegenereerd is schadelijk voor de gezondheid. Daarom moet de EHF 1400 worden gebruikt met een stofzuiger en dient u een stofmasker te dragen.

Wij bevelen ook het gebruik van een antistatische zuigslang aan. Dit voorkomt elektrostatische oplading.

De geschikte Nat/Droog Stofzuiger is verkrijgbaar als accessoires. Het kan direct op de aansluiting van de stofkap worden bevestigd. Voor een betere geleiding kan de zuigslang aan het vloergeleiderframe worden bevestigd met de meegeleverde klittenbandstrip (zie Fig. 6).

Onderhoud

Sluit de stroomtoevoer af voordat u gaat werken aan de machine!

Reparaties mogen uitsluitend door gekwalificeerd, op basis van haar opleiding en ervaring geschikt personeel doorgevoerd worden. Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden. Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoud noodzakelijk is. Regelmatig dienen echter volgende werkzaamheden uitgevoerd c.q. dienen volgende componenten gecontroleerd te worden:

• Het elektrogedeelte en de ventilatiesleuven moeten schoon worden gehouden
• Let er tijdens de werkzaamheden op dat er geen vreemde voorwerpen terechtkomen in het inwendige van de roerinrichting.
• Bij een uitval van het apparaat mag men een reparatie enkel in een erkende werkplaats laten uitvoeren.

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen.

Het EIBENSTOCK-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.

Afvalverwijdering

Recyclage in plaats van afvalverwijdering

Om beschadiging tijdens het transport te vermijden moet het apparaat in een stevige en stabiele verpakking geleverd worden.

Verpakking, apparaat en toebehoren zijn van recycleerbaar materiaal vervaardigd en moeten dienovereenkomstig behandeld en verwerkt worden. De plastic elementen van het apparaat zijn speciaal gemerkt. Hierdoor kunnen ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties.

Alleen voor EU-landen

Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Geluid en trilling

De geluidsontwikkeling van dit elektrische apparaat wordt gemeten volgens de EN 62841-2-3. Bij gebruik van het apparaat op de werkplek kan het geluidsniveau van 85 dB worden overschreden. In dat geval is het noodzakelijk om gehoorgeschemende maatregelen te treffen.

De waarden zijn gemeten volgens de EN 62841-2-3.

Het in deze instructies vermelde trilniveau werd in overeenstemming met een in EN 62841-2-3 genormaliseerde meetmethode gemeten en kan voor de onderlinge vergelijking van elektrisch gereedschap gebruikt worden. Het is ook voor een voorlopige inschatting van de belasting door trillingen geschikt. Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gebruikt wordt, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen toenemen. Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehouden te worden met de perioden, tijdens dewelke het apparaat uitgeschakeld is of weliswaar in werking is, maar niet effectief gebruikt wordt. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen afnemen.

Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener vóór de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeidsprocessen.

Stofbescherming

Stof van materialen zoals loodhoudende verf, bepaalde houtsoorten, mineralen en metaal kan schadelijk zijn. Contact met of inademing van stof kan tot allergische reacties en/of ademhalingsproblemen leiden van de gebruiker of omstanders. Bepaalde soorten stof zijn geclassificeerd als kankerverwekkend, zoals eik –en beukstof, voornamelijk in combinatie met toevoegingen voor houtbehandeling (chromaat, houtconserveermiddel).

• Wanneer mogelijk moet een apparaat voor stofafzuiging worden gebruikt.
• Gebruik samen met dit apparaat de industriële stofzuiger DSS 25 M / DSS 35 M iP voor hout en/of mineralen om stofverzameling op een hoog niveau te verwezenlijken.
• De werkplaats moet goed geventileerd zijn.
• Wij raden het gebruik aan van een stofmasker of filter van klasse P2.

Garantie

Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten. Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstock-werkplaats gezonden wordt.

EU -Verklaring van Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens“ beschreven product voldoet aan de volgende normen en normatieve documenten:

DIN EN 62841-1:2023-03

DIN EN 62841-2-14:2016-08

DIN EN IEC 55014-1:2022-12

DIN EN IEC 55014-2:2022-10

DIN EN 61000-3-2:2023-10

DIN EN 61000-3-3:2023-02

volgens de bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technisch dossier (2006/42/EG) bij:

Wijzigingen voorbehouden.
