GEBRUIKSAANWIJZING EMF 180.1 Eibenstock

Oorspronkelijke gebruiksaanwijzing...40 - 51

Original brugsanvisning....52 - 63

Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine

Gebruiksaanwijzing lezen

Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situaties.

Neem voorzorgsmaatregelen om de gebruiker te beschermen.

Voor uw eigen veiligheid dient u de volgende veiligheidsvoorschriften te volgen:

Draag een geluidwerende helm

Draag een veiligheidsbril

Draag werkhandschoenen

Draag altijd een stofmasker

Veiligheidsrichtlijnen

Deze belangrijke instructies en waarschuwingen worden weergegeven door symbolen.

Opgelet: Veiligheidsregels

Opgelet: Gevaarlijk voltage

Opgelet: Heet oppervlak

Gevaar op scheurwonden en snijwonden

Technische gegevens

Sleuvenzaagmachine EMF 180.1

Nominale spanning: 230 V ~
Opgenomen vermogen: 2300 W
Bestelnummer: 06728000

Frekwentie: 50 - 60 Hz

Nominale draaisnelheid: 3100 rpm

maximale grootte van de slijpschijf: 180 mm

Gereedschapshouder: ∅ 22.2 mm

Max. slijpdiepte: 60 mm

Max. groefbreedte: 60 mm

Verkrijgbare accessoires:

Bestelnummer:
Diamanten slijpschijf Premium 37443000
Industriële Stofzuiger DSS 35 M iP	09919000

Leveringsomvang

Sleuvenzaagmachine met 2 diamanten slijpschijven, gereedschapskist en gebruiksaanwijzingen in een metalen box.

Toepassing voor Bestemd Doeleinde

De sleuvenzaagmachine mag uitsluitend worden gebruikt wanneer volledig gemonteerd volgens de montage-instructies.

De sleuvenzaagmachine is bestemd voor professioneel gebruik.

De sleuvenzaagmachine kan samen met een M-klasse stofzuiger en de geschikte, diamanten slijpschijven worden gebruikt voor het snijden van gleuven en groeven in mineraalmaterialen zoals beton, baksteen, schuimbeton, graniet, kalkzandsteen en tegels zonder gebruik van water.

Gebruik uitsluitend diamanten snijschijven aanbevolen door de fabrikant.

Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften.

Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt.

Raak de kabel niet aan indien deze beschadigd is tijdens werkzaamheden en sluit onmiddellijk de stroomvoorziening af.

Gebruik de machine nooit met een beschadigde kabel.

Zorg dat de machine niet aan direct regenwater blootgesteld wordt.

• Gebruik de machine niet in een omgeving met explosie gevaar.
• Gebruik de machine niet op een ladder.Modifications of the tool are prohibited.
• Draag de machine nooit aan de kabel. Controleer altijd voor gebruik de machine, kabel en stekker. Reparaties dienen verricht te worden door een geautoriseerde specialist. Zorg dat de machine uit staat als de stroomvoorziening aangesloten wordt.
• Manipulatie van de machine leidt tot verbeuring van de garantie.
• Tijdens gebruik moet de machine constant onder toezicht zijn. De machine dient uit te staan en afgesloten van de stroomvoorziening indien: er geen toezicht is, bij plaatsen of verwijderen van de boor, bij stroomstoring en bij plaatsen of verwijderen van accessoires.
• Tijdens gebruik moet de machine constant onder toezicht zijn. De machine dient uit te staan en afgesloten van de stroomvoorziening indien: er geen toezicht is, bij plaatsen of verwijderen van de boor, bij stroomstoring en bij plaatsen of verwijderen van accessoires.
• Niet gebruiken indien delen van de behuizing, de knoppen, de kabel of de stekker beschadigd zijn.
• Controleer nauwkeurig of de snelheid aangegeven op de slijpschijven overeenkomt met of hoger is dan de max. snelheid aangegeven op de machine.
• Gebruik uitsluitend diamanten slijpwielen voor uw gereedschap.
• Wielen mogen alleen voor aanbevolen toepassingen worden gebruikt. Bijvoorbeeld: slijp niet met de zijde van een slijpwiel.
• Slijpwielen moeten opgeborgen en gebruikt worden volgens de instructies van de fabrikant.

• Slijpschijfflensen en andere accessoires moeten correct op de as van het gereedschap worden bevestigd. Gebruik geen enkele reducerende stukken of adapters.

• Controleer de accessoires vóór ingebruikname. Gebruik geen enkele producten die gebroken, gebarsten of op andere wijze beschadigd zijn.

• Controleer vóór gebruik of het apparaat correct bevestigd en vergrendeld is.

Laat het op een veilige plek ca. 30 seconden stationair draaien. Schakel het onmiddellijk uit als er aanzienlijke vibraties optreden of andere defecten herkenbaar zijn.

• Leg de voedingskabel, verlengkabel en ook de afzuigslang uit de buurt van de machine.
• Elektrisch gereedschap moet regelmatig door een specialist onderzocht worden.
• Draag de machine nooit aan de kabel ervan.
• Raak geen draaiende onderdelen aan.
• Personen jonger dan 16 jaar mogen het apparaat niet gebruiken.

• De gebruiker en eventuele omstanders moeten tijdens gebruik geschikte oorbeschermers, een stofmasker, een veiligheidsbril en tevens beschermende handschoenen dragen.
• Zorg ervoor dat personen in de werkomgeving geen letsel kunnen oplopen wegens rondvliegende stukjes.
• Houd uw handen droog, schoon en vrij van olie en smeer.
• Opgelet! De machine zal na het uitschakelen nog een korte tijd werkzaam blijven.

Zie a.u.b. de behuizing voor meer veiligheidinstructies!

Stroomvoorziening

Controleer eerst of het beschikbare voltage en de beschikbare frequentie overeenkomen met de gegevens op het typeplaatje.

Een afwijking in voltage van +6 tot -10 % is toegestaan.

De machine is veiligheidsklasse II.

Gebruik alleen verlengkabels met voldoende aderdoorsnede. Een aderdoorsnede die te klein is kan leiden tot overmatig spanningsverlies en tot oververhitting van de kabel en de motor.

Aanbevolen minimale doorsneden en maximale kabellengtes

Netspanning	Dwarsdoorsnede in mm^2
	1.5	2.5
110V	-	40 m
230V	50 m	80 m

De EMF 180.1 sleuvenzaagmachine is uitgerust met een vergrendelknop om onverwacht inschakelen te voorkomen.

2 1

Fig.1

Inschakelen: druk de aan/uitschakelaar naar voren (1) en vervolgens omlaag (2)

Uitschakelen: laat de aan/uitschakelaar los

Tips voor de werkzaamheden

Voorzichtig bij het frezen van sleuven in dragende wanden. Zie het gedeelte „Bouwkundige aspecten”.

Belast het elektrische gereedschap niet zo sterk dat het tot stilstand komt.

Het elektrische gereedschap mag alleen worden gebruik voor droog doorslijpen.

Stel de freesdiepte in. Zie daarvoor het gedeelte „Freesdiepte vooraf instellen”. Ter voorkoming van onnauwkeurigheden bij het uitbreken van de brug moet de freesdiepte ca. 3 mm dieper dan de gewenste groefdiepte worden gekozen.

Plaats de machine met de voorrol (afdekking) op het te bewerken oppervlak. Schakel de machine in en laat de slijpeenheid geleidelijk aan op het materiaal zakken

Geleid het elektrische gereedschap met beide handgrepen en met een matige, aan het te bewerken materiaal aangepaste voorwaartse beweging.

Met het elektrische gereedschap moet altijd tegenlopend worden geslepen. Anders bestaat het gevaar dat de machine ongecontroleerd uit de zaaglijn wordt geduwd. Geleid het elektrische gereedschap in de richting van de pijl.

Verwijder de achtergebleven brug in het materiaal met het uitbreekgereedschap

Frezen in bochten is niet mogelijk, omdat de diamantdoorslijpschijven anders in het werkstuk schuin trekken.

Wanneer muurdoorvoeren worden gemaakt, bijvoorbeeld met een boorhamer, kunt u losbreken van het materiaal aan het oppervlak in grote mate voorkomen door met de muurfrees eerst een groef met maximale freesdiepte te frezen.

Bij het doorslijpen van bijzonder harde materialen, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadigd worden. Een krans van vonken rond de diamantdoorslijpschijf geeft dit duidelijk aan.

Onderbreek in dit geval het doorslijpen en laat de diamantdoorslijpschijf bij maximaal toerental korte tijd onbelast lopen om deze te laten afkoelen.

Een duidelijk verminderde werksnelheid en een krans van vonken rond de slijpschijf duiden op een stomp geworden diamantdoorslijpschijf. U kunt deze weer scherp maken door kort te slijpen in abrasief materiaal, bijvoorbeeld kalkzandsteen

Open het vergrendelhendel om de slijpdiepte aan te passen.

Draai de beschermkap om de gewenste slijpdiepte op de schaal in te stellen en sluit het vergrendelhendel weer.

Het vergrendelhendel moet tijdens gebruik altijd stevig vast zitten.

De Diamanten Slijpschijven Verwisselen

Opgelet!

De slijpschijven, tussenschijven en flensmoer kunnen tijdens gebruik enorm heet worden. U kunt uw handen verbranden of ernstig letsel oplopen wegens de segmenten.

Draag daarom altijd beschermende handschoenen wanneer u het slijpwiel vervangt.

Haal altijd de stekker uit het stopcontact voordat u enige ingreep uitvoert op het apparaat!

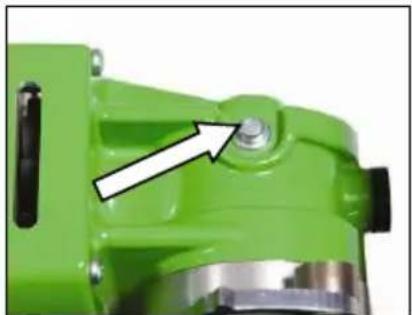

Druk op de asvergrendelknop om de aandrijfas te vergrendelen.

Activeer de asvergrendelknop alleen wanneer de aandrijfas in stilstand is.

Anders kan de machine beschadigd raken.

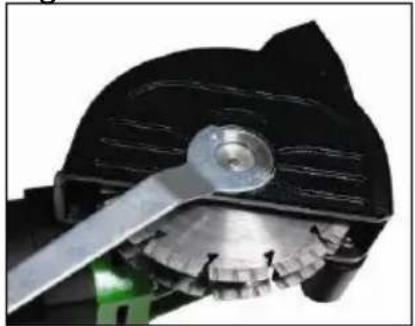

Open de klemschroef met de sleutel en verwijder de diamanten slijpschijven en tussenschijven van de aandrijfas.

Reinig de aandrijfas en alle te monteren onderdelen.

Fig.5

• Groefbreedte bepalen:

De groefbreedte is afhankelijk van het aantal afstandsringen tussen de beide diamantdoorslijpschijven en de freesbreedte van de diamantdoorslijpschijven.

De groefbreedte wordt als volgt berekend:

groefbreedte = dikte van de afstandsringen + breedte van de diamantdoorslijpschijven.

Dikte van de tussenschijven: 2x 3, 2x 6, 2x 10 en 1x 19.5 mm

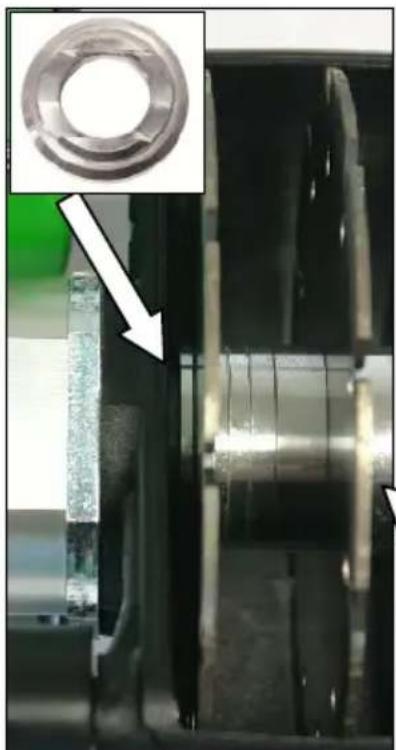

Eerst moet de wielflens op de aandrijfas gemonteerd worden (zie pijltje).

De wielflens met aandrijving ervan moet correct op de aandrijfas passen.

Monteer vervolgens één van de twee diamanten slijpschijven.

Plaats hierna de tussenschijven en tweede diamanten slijpschijf aan de hand van de gewenste groefbreedte op de aandrijfas

Druk op de asvergrendelknop om de aandrijfas te vergrendelen (zie pijltje – Fig.4).

Schroef de klemschroef erop en draai het stevig aan met de sleutel (zie Fig.5).

Instructies voor assemblage:

• Onafhankelijk van de gewenste sleufbreedte moeten altijd alle meegeleverde afstandsringen worden gemonteerd. De diamantdoorslijpschijf kan anders tijdens het gebruik losraken en letsel veroorzaken.
• Tussen twee diamantdoorslijpschijven moet minstens één afstandsring gemonteerd zijn.
• Let er bij de montage van de diamantdoorslijpschijven op dat de draairichtingspijlen op de diamantdoorslijpschijven en de draairichting van het elektrische gereedschap (zie draairichtingspijl op de voorzijde van de machine) overeenkomen.
• Als u met twee diamantdoorslijpschijven werkt, dient u deze altijd per paar te wisselen.
• Gebruik uitsluitend originele accessoires!
• De draadstreler is in vermogen en snelheid optimaal aangepast op de EIBENSTOCK-diamantslijpschijven.
• U zult dus het beste werkresultaat krijgen in overweging van het te bewerken materiaal (zie accessoires).

U kunt controleren of de asstop losgelaten is voordat u het apparaat inschakelt door de as ietwat te draaien.

Laat de machine in een veilige positie eventjes werken. Stop het apparaat onmiddellijk als de machine niet soepel loopt.

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen. Deze voorschriften moeten beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de erantwoordelijke bouwkundige, architect of met de leiding belaste bouwopzichter. De toegestane sleufdiepte en sleufbreedte is afhankelijk van de sleuflengte, de muurdikte en het gebruikte bouwmateriaal.

Stofafzuiging

Stof dat tijdens uw werk wordt gegenereerd is schadelijk voor de gezondheid. Daarom moet de EMF 180.1 worden gebruikt met een stofzuiger en dient u een stofmasker te dragen.

De geschikte Nat/Droog Stofzuiger DSS 35 M iP is verkrijgbaar als accessoires. Het kan direct op de aansluiting van de stofkap worden bevestigd.

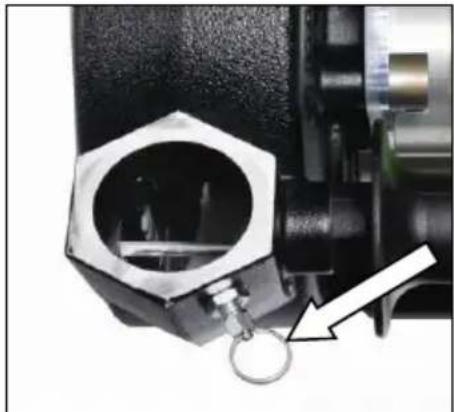

De afzuigslang kan worden vergrendeld tegen slippen d.m.v. de slangbevestiging.

Steek de afzuigslang in de aansluiting van de kap.

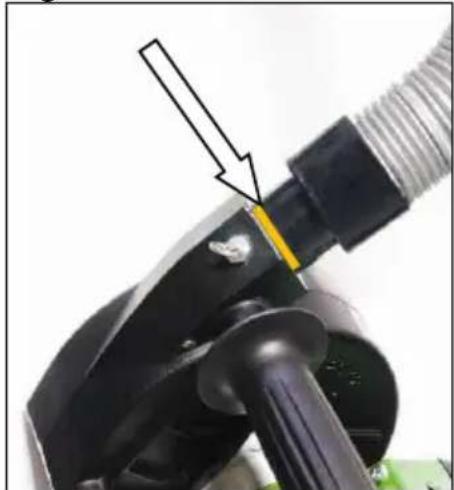

Markeer de insteekdiepte met een krijtje (zie pijltje).

Boor een gat 13 mm vanaf deze markering (lijn) met een diameter van 6 mm in het mondstuk.

Wanneer u de aanzuigslang insteekt, trek de ring van de slangbevestiging en draai het mondstuk totdat de vergrendeling inschakelt.

Overbelastingbeveiliging

De sleuvenzaagmachine is voorzien van een elektronische en thermische overbelastingbeveiliging om de gebruiker, de motor en het apparaat te beschermen.

Elektronisch: De schakelaargrip is voorzien van een LED om de gebruiker te waarschuwen op overbelasting van de machine wegens te hoge contactdruk. Het zal niet oplichten tijdens stationair draaien of onder normale belastingen. De LED zal rood oplichten wanneer het apparaat overbelast is om aan te geven dat het apparaat ontlast moet worden. U kunt het gebruik vervolgen na de tensie op het apparaat te hebben verlaagd en de machine UIT en weer AAN te schakelen.

Thermisch: De motor wordt beschermd tegen vernietiging in geval van een permanente overbelasting door een thermokoppeling. Het apparaat zal in dit geval automatisch uitschakelen en kan pas na een bepaalde afkoelperiode (ca. 2 minuten) opnieuw gestart. De afkoelperiode hang af van de verhitting van de motorwikkeling en de omgevingstemperatuur.

Onderhoud

Sluit de stroomtoevoer af voordat u gaat werken aan de machine!

Reparaties mogen uitsluitend door gekwalificeerd, op basis van haar opleiding en ervaring geschikt personeel doorgevoerd worden.

Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden. Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoud noodzakelijk is. Regelmatig dienen echter volgende werkzaamheden uitgevoerd c.q. dienen volgende componenten gecontroleerd te worden:

• Het elektrogedeelte en de ventilatiesleuven moeten schoon worden gehouden
• Let er tijdens de werkzaamheden op dat er geen vreemde voorwerpen terechtkomen in het inwendige van de roerinrichting.
• Bij een uitval van het apparaat mag men een reparatie enkel in een erkende werkplaats laten uitvoeren.

Milieubescherming

Recyclage in plaats van afvalverwijdering

Om beschadiging tijdens het transport te vermijden moet het apparaat in een stevige en stabiele verpakking geleverd worden.

Verpakking, apparaat en toebehoren zijn van recycleerbaar materiaal vervaardigd en moeten dienovereenkomstig behandeld en verwerkt worden. De plastic elementen van het apparaat zijn speciaal gemerkt. Hierdoor kunnen ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties.

Alleen voor EU-landen

Geef elektrisch gereedschap niet met het huisvuil mee!

Volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Geluid en trilling

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:

Geluidsdrukniveau	L_wA	83 dB(A)
Geluidsvermogenniveau	L_pA	94 dB(A)
Onzekerheid	K	3 dB

Totale trillingswaarden ah en onzekerheid K bepaald volgens EN 60745:

Trillingsemissiewaarde ah 2,6 m/s ^4

Onzekerheid K 1,3 m/s²

Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gebruikt wordt, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen toenemen. Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehouden te worden met de perioden, tijdens dewelke het apparaat uitgeschakeld is of weliswaar in werking is, maar niet effectief gebruikt wordt. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen afnemen.

Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener vóór de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeidsprocessen.

Stofbescherming

Stof van materialen zoals loodhoudende verf, bepaalde houtsoorten, mineralen en metaal kan schadelijk zijn. Contact met of inademing van stof kan tot allergische reacties en/of ademhalingsproblemen leiden van de gebruiker of omstanders.

Bepaalde soorten stof zijn geclassificeerd als kankerverwekkend, zoals eik – en beukstof, voornamelijk in combinatie met toevoegingen voor houtbehandeling (chromaat, houtconserveermiddel). Asbesthoudend materiaal mag uitsluitend door specialisten worden behandeld.

• Wanneer mogelijk moet een apparaat voor stofafzuiging worden gebruikt.
• Gebruik samen met dit apparaat de industriële stofzuiger DSS 35 M iP voor hout en/of mineralen om stofverzameling op een hoog niveau te verwezenlijken.
• De werkplaats moet goed geventileerd zijn.
• Wij raden het gebruik aan van een stofmasker of filter van klasse P2.

Garantie

Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten. Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstock-werkplaats gezonden wordt.

CE Verklaring van Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60 745

volgens de bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technisch dossier (2006/42/EG) bij:
