MODE D'EMPLOI EMF 180.1 Eibenstock

Direction de travail

FRANÇAIS Les plus importantes mesures de sécurité sont indiquées sur l’outil sous forme de symboles.

Lire le mode d'emploi Travaillez avec attention et concentration. Gardez l’endroit ou vous travaillez propre et évitez les situations hasardeuses.

Prenez toutes les précautions nécessaires pour travailler en toute sécurité. Pour votre protection quelques mesures de sécurité doivent être prises:

Utilisez un casque antibruit

Utilisez des lunettes de protection

Utilisez des gants de protection

Utilisez un masque aux normes contre la poussière

Consignes de Sécurité Des instructions et avertissements importants sont présentés par symboles.

Attention: Règles de sécurité

Danger de déchirure ou de coupure29

Caractéristiques Techniques Rainureuse fraiseuse EMF 180.1 Tension nominale : 230 V ~ Puissance absorbée: 2300 W Référence: 06728000 Fréquence: 50 - 60 Hz Régime en charge : 3100 min

Max. diamètre du disque: 180 mm Axe: Ø 22,2 mm Profondeur de rainure max. : 60 mm Largeur de rainure max. : 60 mm Isolation double : II Degré de protection: IP 20 Poids: 7,5 kg Antiparasitage selon: EN 55014 et EN 61000 Accessoires disponibles: Référence: Disque à tronçonner diamanté Premium 37443 Aspirateur industriel DSS 35 M iP

Contenu de l’emballage Meuleuse avec 2 disques à tronçonner diamantés, kit d’outils et manuel d’utilisation dans un étui en métal. Mode d‘emploi La meuleuse ne doit être utilisée lorsque entièrement assemblée selon les instructions de montage. La meuleuse est destinée à un usage professionnel. Avec un aspirateur de classe M et les disques à tronçonner diamantés, la meuleuse peut être utilisée pour effectuer des fentes et des rainures dans des matériaux minéraux; ex : le béton, la brique, le béton cellulaire, les briques et tuiles en chaux sans utiliser d’eau. Utilisez uniquement les disques à tronçonner diamantés recommandés par le fabricant.30

Consignes de Sécurité

Pour utiliser la machine

en toute s écurité, lire d

abord attentivement le mode d’emploi et respecter les directives indiquées. Avant la première utilisation de la machine, demander quelques conseils pratiques.

Si le câble de raccordement est endommagé ou sectionné pendant l’utilisation, ne pas toucher, mais retirer immédiatement la fiche du secteur. Ne jamais faire fonctionner l’appareil lorsque le câble est endommagé.

Le bloc moteur ne doit pas être humide, ni utilisé sous l’eau ou par temps de pluie. Ne travaillez pas près de matières facilement inflammables ou explosives. Ne pas travailler de matières contenant de l’amiante. Il est formellement interdit de modifier cet appareil Ne jamais utiliser la machine sans que le capot de protection et anti- poussière ne soit monté. N’utiliser cette machine avec le capot de protection partiellement démonté que dans des coins. Pour toute autre application, le capot de protection doit toujours être fermé. Vérifier le câble et la fiche de la machine avant toute utilisation. En cas de détérioration, confier la réparation à un professionnel. N’introduire la fiche dans la prise que lorsque l’interrupteur de la ponceuse est sur arrêt. A l’extérieur, cette machine doit être utilisée impérativement avec un interrupteur à courant différentiel de 30 mA max. Retirer la fiche et s’assurer que l’interrupteur est sur arrêt lorsque la machine est arrêtée, par exemple en cas de travaux de montage et de démontage, de chute de tension, de montage ou de démontage d’un accessoire. Débrancher la machine si elle reste inutilisée pour une raison quelconque. Vous éviterez ainsi un démarrage brusque et sans surveillance. Ne pas utiliser l’appareil lorsqu’une partie du carter est endommagée, ou en cas de dégâts à l’interrupteur, au câble ou à la prise. Veillez à ce que la vitesse indiquée sur le disque de coupe soit conforme ou supérieure à la vitesse maximale indiquée sur la machine. Utilisez uniquement des disques à tronçonner diamantés pour votre outil électrique. Les disques doivent être utilisés seulement pour les applications recommandées. Par exemple: ne pas meuler avec le côté du disque à segment.31

Les disques à segments doivent être stockés et entreposés avec précaution en suivant les instructions du fabricant. Les brides de fixation des disques à tronçonner et les autres accessoires doivent s’adapter correctement sur l’axe de l’outil. Ne pas utiliser de pièces de réduction ou d’adaptateurs. Vérifiez les accessoires avant utilisation. Ne pas utiliser de produits qui sont brisés, fissurés ou endommagés. Avant utilisation, assurez-vous que l'outil soit correctement fixé et attaché. Laissez-le tourner au ralenti pendant environ 30 secondes dans une position sûre. Si des vibrations importantes se produisent ou si d'autres défauts sont constatés, éteignez immédiatement. Toujours diriger le secteur et le câble d'extension, ainsi que le tuyau d'évacuation, vers l'arrière de la machine. Les outils électriques doivent être inspectés par un spécialiste à intervalles réguliers. Ne transportez jamais la machine par son câble. Ne pas toucher les pièces rotatives. Les personnes de moins de 16 ans ne sont pas autorisées à utiliser l'outil.

Lors de l’utilisation, l'opérateur et les autres personnes qui sont à proximité doivent porter des casques antibruit adaptés, un masque à poussière, des lunettes de protection ainsi que des gants de protection. Assurez-vous que les personnes dans l'espace de travail ne soient pas aux dangers des éclats qui volent autour d’elles. Gardez les poignées sèches, propres et sans huile et graisse. Attention! L'outil fonctionne encore un moment après que la machine soit hors tension. Pour obtenir des instructions de sécurité supplémentaires, veuillez consulter le boitier! Raccordement Electrique Avant la mise en service, vérifiez si la tension et la fréquence du secteur correspondent aux données figurant sur la plaque signalétique. Des écarts de tension de + 6% à – 10% sont admissibles. Cette ponceuse est réalisée dans la classe de protection II. Utiliser uniquement des rallonges d’une section suffisante. Une section trop faible peut provoquer une perte de puissance excessive et une surchauffe de la machine et du câble. La machine intègre un limiteur de vitesse au démarrage afin d’éviter d’endommager inutilement les fusibles rapides32

Diamètres minimum recommandés et longueurs maximum de câbles Tension secteur

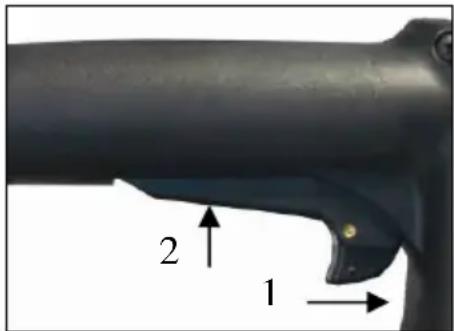

Mise en marche - Arrêt La rainureuse fraiseuse EMF 180.1 est équipée d'un bouton de verrouillage contre tout enclenchement accidentel.

Abb.1 Instructions d’utilisation Attention lors de la réalisation de fentes dans les murs porteurs, voir chapitre « Indications concernant les normes de construction ». Ne sollicitez pas l’outil électroportatif au point qu’il s’arrête. N’utilisez l’outil électroportatif que pour des travaux de découpage à sec. Réglez la profondeur de coupe, voir chapitre « Présélectionner la profondeur de coupe ». Afin de compenser des inexactitudes qui sont générées lors de l’ébavurage du dos, la profondeur de coupe doit être préréglée de 3 mm env. plus profondément que la profondeur de rainure souhaitée. Placez la machine avec la lame avant (couvercle) sur la surface à travailler. Allumez la machine et abaissez lentement, et appliquez l'unité de coupe dans le matériau. Guidez l’outil électroportatif avec les deux poignées en appliquant une vitesse d’avance modérée adaptée au matériau. L’outil électroportatif doit toujours travailler en sens opposé. Sinon, il risque de sortir de la ligne de coupe de façon incontrôlée. Guidez l’outil électroportatif dans le sens de la flèche Enlevez le dos restant dans le matériau au moyen de l’outil d’ébavurage. Les coupes curvilignes ne sont pas possible puisque les meules à tronçonner diamantées se coincent sinon dans la pièce. Lorsque des percées de mur sont effectuées p. ex. au moyen d’un marteau perforateur, il est possible d’éviter, dans une large mesure que le Mise en marche: appuyez sur le bouton marche/arrêt en avant (1) et puis vers le bas (2) Arrêt: relâchez le bouton marche/arrêt

matériau éclate sur la surface si vous effectuez d’abord une rainure avec une profondeur de coupe maximale au moyen de la rainureuse fraiseuse Lors du tronçonnage de matériaux particulièrement durs, p. ex. le béton avec une teneur élevée en cailloux, le disque à tronçonner diamanté risque d’être surchauffé et subir ainsi des dommages. Une couronne d’étincelles autour du disque à tronçonner diamanté en est le signe. Dans un tel cas, interrompez le processus de tronçonnage et laissez tourner pendant quelque temps le disque à tronçonner diamanté à pleine vitesse en marche à vide pour le laisser refroidir. Un ralentissement perceptible du rythme de travail et une couronne d’étincelles circonférentielle constituent des indices d’émoussage du disque à tronçonner diamanté. Vous pouvez l’aiguiser en coupant dans un matériau abrasif (p. ex. brique de sable calcaire). Pre-selection of the Cutting Depth

Abb.2 Remplacement du Disque

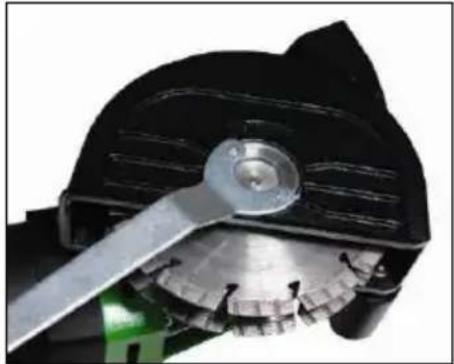

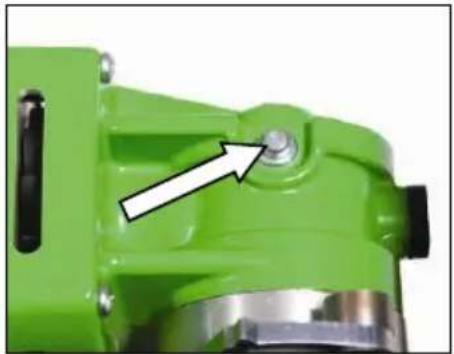

Précautions : Le disque peut chauffer excessivement en ponçant. Vous pourriez vous brûler les mains, vous couper ou vous écorcher avec les segments. Portez donc toujours des gants de protection pour changer le disque. Avant de changer le disque, débranchez le câble d’alimentation de la machine !

Appuyez sur le bouton de verrouillage de l’axe pour verrouiller l’axe de travail.

Actionnez le bouton de verrouillage de l’axe seulement lorsque l’axe de travail est à l’arrêt. Autrement, la machine pourrait être endommagée..34

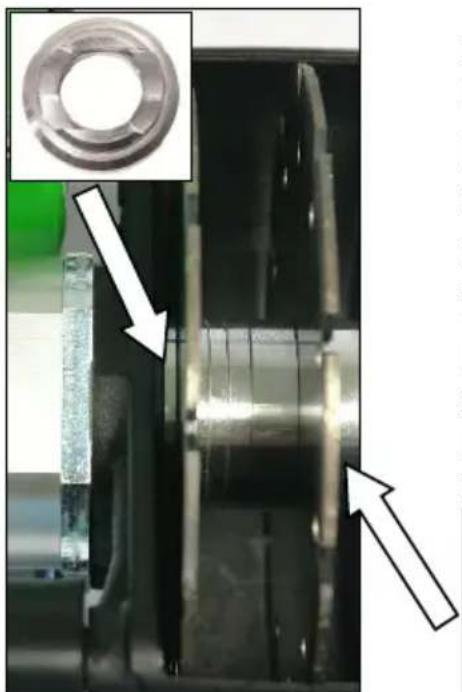

• Déterminer la largeur de rainure: Le nombre des rondelles d’écartement entre les deux meules à tronçonner diamantées et la largeur de coupe des meules à tronçonner diamantées indiquent la largeur de rainure.La largeur de rainure se calcule comme suit : Largeur de rainure = épaisseur des rondelles d’écartement + largeur des meules à tronçonner diamantées. Epaisseur des disques d’écartement: 2x 3, 2x 6, 2x 10 et 1x 19.5 mm

Abb.5 Pour régler la profondeur de coupe, ouvrez le levier de verrouillage.

En tournant le couvercle de protection, ajustez la profondeur de coupe requise à l’échelle et fermez à nouveau le levier de verrouillage. Le levier de verrouillage doit être toujours bien verrouillé en fonctionnement.

Ouvrez la vis de serrage avec la clé de serrage et enlevez les disques à tronçonner diamantés, ainsi que les disques d’écartement de l’axe de travail

Nettoyez l’axe de travail et toutes les parties à monter.

D’abord, la bride du disque doit être montée sur l’axe de travail (voir la flèche). La bride du disque doit avoir une assise correcte sur l’axe de travail. Ensuite, montez l'un des deux disques à tronçonner diamantés. Ensuite, montez les disques d’écartement et le deuxième disque à tronçonner diamanté selon la largeur requise de la rainure sur l’axe de travail.35

Appuyez sur le bouton de verrouillage de l’axe pour verrouiller l’axe de travail (voir flèche – Fig.4). Vissez la vis de serrage et serrez-la bien avec la clé plate (voir Fig.5). Instructions pour l’assemblage:

• Il est nécessaire de monter toujours toutes les rondelles d’écartement fournies, indépendammentde la largeur de rainuresouhaitée. Sinon, la meule à tronçonner diamantée peut se détacher lors de la miseen service et causer des blessures.

• Entre 2 meules à tronçonner diamantées, au moins une rondelle d’écartement doit être montée.

• Lors du montage de meules à tronçonner diamantées, veiller à ce que les flèches indiquant le sens de rotation qui se trouvent sur les meules à tronçonner diamantées coïncident avec le sens de rotation de l’outil électroportatif (voir la flèche indiquant le sens de rotation qui se trouve sur la tête d’engrenage).

• Lors du travail avec 2 meules à tronçonner diamantées 18, remplacez-les toujours par paires.

• Utilisez uniquement les accessoires d’origine!

• La meuleuse est en marche et la vitesse optimale est réglée pour les disques à tronçonner diamantés EIBENSTOCK.

• Ainsi, vous obtenez le meilleur résultat de travail en tenant compte des matériaux à travailler (voir accessoires). Afin de vérifier si l'arrêt de l’axe est relâché avant de mettre en marche l’outil, tournez légèrement l’axe. Laissez tourner la machine pendant une courte période et dans une position sûre. Si la machine ne tourne pas facilement, cessez de travailler immédiatement. Indications concernant les normes de construction Les fentes dans les murs portants sont soumises à la norme DIN 1053

Partie 1 ou aux directives spécifiques à un pays. Respectez impérativement

ces directives. Avant de commencer le travail, consultez l’ingénieur responsable de la statique, l’architecte compétentou la direction responsable des travaux. La profondeur et la largeur de fente admissible dépend de la longueur de la fente, de l’épaisseur de mur et du matériau de construction utilisé.36

Extraction des poussières Les poussières produites au cours de votre travail sont dangereuses pour la santé. C’est pour cela que l’EMF 180.1 doit être utilisé avec un aspirateur, et qu’on doit porter un masque à poussière. L’aspirateur DSS 35 M iP est disponible comme accessoire. Il peut être directement attaché à la connexion sur le couvercle à poussière.

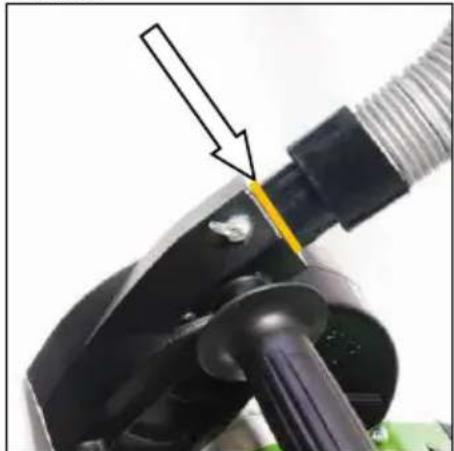

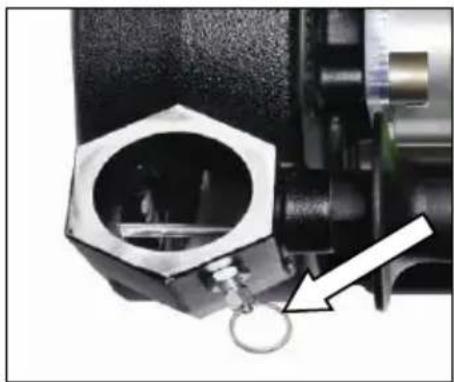

Abb.6 Abb.7 Abb.8 En insérant le tuyau d’aspiration, tirez l’anneau de la fixation du tuyau et tournez l’embout jusqu’à ce que la fixation s’enclenche. Protection contre les surcharges En vue de protéger l'opérateur, le moteur et l'outil, la meuleuse est équipée d'une protection électronique et thermique contre les surcharges. Electronique: Pour prévenir l’utilisateur contre une surcharge de la machine en raison d’une pression de contact trop élevée, une LED est fixée à la poignée de l’interrupteur. Elle ne

Percez le trou nécessaire comme suit: Placez le tuyau d'aspiration dans le connecteur du couvercle. Marquez la profondeur de la fiche avec un crayon. (voir flèche)

Le tuyau d'aspiration peut être verrouillé empêcher un glissement à l'aide de la fixation du tuyau.

Percez à 13mm de cette marque (trait) un trou d’un diamètre de 6 mm dans l’embout.37

s'allume pas lors de l'exécution au ralenti ou à charge normale. Lorsque l'appareil est en surcharge, la LED s’allume en rouge, dans ce cas, l’unité doit être soumise à un recuit de détente. Vous pouvez continuer à travailler après avoir fait un recuit de détente et arrêter (OFF) et remettre l’outil en marche (ON). Thermique: En cas de surcharge permanente, un thermocouple empêche le moteur de brûler. Dans ce cas, l'outil s’éteint automatiquement et peut seulement être redémarré après une certaine période de refroidissement (environ 2 minutes). La période de refroidissement dépend de l'échauffement du bobinage du moteur et de la température ambiante. Entretien Avant de procéder à des travaux d’entretien ou de réparation, retirer la prise du secteur et vérifier la mise hors service de la ponceuse. Les réparations ne peuvent être effectuées que par un personnel qualifié, choisi en raison de sa formation et de son expérience. Après chaque réparation, l’appareil doit être examiné par un électricien qualifié. De par sa conception, cette machine nécessite un minimum de soin et d’entretien. Il faut cependant régulièrement effectuer les travaux suivants ou examiner les pièces suivantes : S’assurer de la propreté de la machine et de la grille d’aération du moteur. Pendant le travail, veiller à ce qu’aucun corps étranger ne parvienne à l’intérieur de la machine. En cas de panne de l’appareil, faire effectuer la réparation par un atelier autorisé. Protection de l’Environnement Recyclage des matières premières plutôt que Traitement des déchets Pour éviter des dommages liés au transport, l’appareil doit être livré dans un emballage résistant. L’emballage, ainsi que le moteur et ses accessoires sont fabriqués à partir de matériaux recyclables, ce qui permet de les traiter de manière écologique une fois arrivés en fin de vie. Les composants plastiques sont identifiés en fonction de leur nature ce qui facilite leur tri par les usines de retraitement.38

Pour les pays européens uniquement

Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/EU relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement Bruit / Vibration Valeurs de mesure du niveau sonore relevées conformément à la norme EN

Les mesures réelles (A) des niveaux sonores de l’appareil sont: Niveau de pression acoustique L

83 dB(A) Niveau d’intensité acoustique L

Portez une protection acoustique ! Valeurs totales des vibrations a

et incertitude K relevées conformément à la norme EN 60745: Valeur d’émission vibratoire a

Le niveau de vibrations revendiqué correspond aux principales utilisations de l’appareil. Cependant, si l’appareil est utilisé pour d’autres applications, avec d’autres outils de travail ou avec un entretien non approprié, le niveau de vibrations peut différer. Ceci peut augmenter sensiblement la sollicitation vibratoire pendant toute la durée de travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l’appareil est éteint ou en fonctionnement, mais non utilisé. Ceci peut réduire sensiblement la sollicitation vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets de vibration, telles que par exemple : Entretien de l’outil électroportatif et des outils de travail, maintenir les mains chauds, organisation des opérations de travail. Protection contre les poussières Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques39

et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en combinaison avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. Utilisez un système d’aspiration des poussières. Afin d’obtenir un haut niveau d’aspiration des poussières, utilisez un aspirateur industriel pour bois et / ou poussière minérale avec cette ponceuse. Veillez à bien aérer la zone de travail. Il est recommandé de porter un masque respiratoire de la classe de filtre P2. Garantie Conformément à nos conditions générales de vente, la durée de la garantie pour les entreprises est de douze mois (justification par facture ou bon de livraison). Les dommages résultant d’une utilisation anormale, d’une surcharge ou d’une manipulation non conforme en sont exclus. Les dommages résultant de vices de matières premières ou de fabrication seront pris en charge gratuitement par réparation ou remplacement. Les réclamations ne peuvent être acceptées que lorsque l’appareil est envoyé non démonté au Service Après-vente Eibenstock. Certificat de Conformité Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants: EN 60 745 conformément aux termes des réglementations en vigueur 2011/65/EU, 2014/30/EU, 2006/42/EG Dossier technique (2006/42/CE) auprès de: Elektrowerkzeuge GmbH Eibenstock Auersbergstraße 10 D – 08309 Eibenstock
