BEDIENUNGSANLEITUNG EMF 180.1 Eibenstock

EIBENSTOCK Elektrowerkzeuge

D
GB
F
NL
DK
PL

Originalbetriebsanleitung ..... 3 - 15

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt:

Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen.

Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners treffen.

Beim Arbeiten sollten Sie Gehörschutz, Schutzbrille, Staubschutzmaske, Schutzhandschuhe und feste Arbeitskleidung tragen!

Gehörschutz tragen

Schutzbrille tragen

Staubschutzmaske benutzen

Schutzhandschuhe tragen

Warnung vor allgemeiner Gefahr

Warnung vor gefährlicher elektrischer Spannung

Warnung vor heißer Oberfläche

Reiß- bzw. Schneidgefahr

Technische Daten

Mauerschlitzfräse EMF 180.1

Nennspannung: 230 V ~
Leistungsaufnahme: 2300 W
Bestellnummer: 06728000

Frequenz: 50 - 60 Hz

Leerlaufdrehzahl: 3100 min -1

Maximaler Scheibendurchmesser: 180 mm

Werkzeugaufnahme: ∅ 22,2 mm

Schlitztiefe max. : 60 mm

Nutbreite max. : 60 mm

Schutzklasse: II

Schutzgrad: IP 20

Gewicht: ca. 7,5 kg

Funkentstörung nach: EN 55014 und EN 61000

Lieferbares Zubehör :

Bestellnummer:
Diamanttrennscheibe Premium	37443000
Industriestaubsauger DSS 35 M iP	09919000

Lieferumfang

Mauerschlitzfräse EMF 180.1 mit 2 Diamanttrennscheiben, Montagewerkzeug und Bedienungsanleitung im Maschinenkoffer.

Bestimmungsgemäßer Gebrauch

Die Mauerschlitzfräse darf nur kompl. montiert nach Montageanleitung betrieben werden.

Die Mauernutfräse ist für den professionellen Einsatz bestimmt.

In Verbindung mit einem Sauger der Staubklasse M und mit den entsprechenden Diamantscheiben dient sie zum Erstellen von Schlitzen und Nuten in mineralischen Werkstoffen wie z.B. Beton, Ziegel, Gasbeton Granit, Kalksandstein und Fliesen ohne Verwendung von Wasser.

Verwenden Sie nur vom Hersteller empfohlene Diamanttrennscheiben.

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen.

Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen.

Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.

Das Gerät darf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.

• Arbeiten Sie nicht in der Nähe von leicht entflammbaren oder explosiven Stoffen
• Asbesthaltige Materialien dürfen nicht bearbeitet werden.
  ■ Manipulationen am Gerät sind nicht erlaubt.
• Gerät nie ohne montierte Schutzhaube betreiben.
• Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
• Betreiben Sie das Gerät im Freien über einen Fehlerstrom-Schutzschalter mit max. 30 mA.
• Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn die Maschine unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
• Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten Zustand.
• Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
• Überprüfen Sie, dass die auf der Scheibe angegebene Drehzahl gleich oder größer als die Drehzahl der Maschine ist.
  ■ Verwenden Sie nur Diamant-Trennscheiben für das Elektrowerkzeug.
• Diamant – Trennscheiben dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Schleifen Sie z.B. nie mit der Seitenfläche einer Trennscheibe.
• Trennscheiben müssen sorgsam nach Anweisung des Herstellers aufbewahrt und gehandhabt werden.

• Trennscheiben, Flansche oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeuges passen.

• Kontrollieren Sie das Zubehör vor seiner Verwendung; keine abgebrochenen, gesprungenen oder anderweitig beschädigten Erzeugnisse verwenden.

• Sorgen Sie dafür, dass das Werkzeug vor Gebrauch richtig angebracht und befestigt wird, und lassen Sie das Werkzeug im Leerlauf ca. 30 Sekunden in einer sicheren Lage laufen. Sofort ausschalten, wenn beträchtliche Schwingungen auftreten oder wenn andere Mängel festgestellt werden.
• Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den Absaugschlauch immer nach hinten vom Gerät weg.
• Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden.
• Tragen Sie das Gerät niemals am Kabel.
• Nicht in rotierende Teile fassen.
• Personen unter 16 Jahren dürfen das Gerät nicht benutzen.

• Tragen Sie beim Arbeiten mit dieser Maschine einen Gehör- und Staubschutz, eine Schutzbrille sowie Schutzhandschuhe.
• Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch herumfliegende Partikel gefährdet werden.
• Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
• Vorsicht! Das Werkzeug läuft nach, nachdem die Maschine abgeschaltet wurde.

Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!

Elektrischer Anschluss

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von + 6 % und - 10 % sind zulässig.

Das Gerät ist in Schutzklasse II ausgeführt.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur Überhitzung von Maschine und Kabel führen

Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert, dass flinke Sicherungsautomaten unbeabsichtigt auslösen.

Empfohlene Mindestquerschnitte und maximale Kabellängen

Netzspannung	Querschnitt in mm^2
1,5 2,5
110V - 40 m
230V 50 m 80	m

Die Mauerschlitzfräse EMF 180.1 ist mit einem Schalter mit Einschaltspere gegen unbeabsichtigtes Einschalten ausgestattet.

2 1

Abb.1

Einschalten: Ein-Aus- Schalter nach vorn schieben (1) und anschließend drücken (2)

Ausschalten: Ein-Aus-Schalter loslassen

Arbeitshinweise

Vorsicht beim Schlitzen in tragende Wände, siehe Abschnitt „Hinweise zur Statik“.

Belasten Sie das Elektrowerkzeug nicht so stark, dass es zum Stillstand kommt.

Die Mauerschlitzfräse darf nur für Trockenschnitt verwendet werden.

Stellen Sie die Schnitttiefe ein, siehe Abschnitt „Schnitttiefe einstellen“. Um Ungenauigkeiten auszugleichen, die beim Ausbrechen des Steges entstehen, muss die Schnitttiefe um ca. 3 mm tiefer als die gewünschte Nuttiefe vorgewählt werden.

Stellen Sie das Elektrowerkzeug mit der vorderen Rolle (Schutzhaube) auf die zu bearbeitende Fläche. Schalten Sie das Gerät ein und tauchen Sie mit der Fräseinheit langsam in das Material ein.

Führen Sie das Elektrowerkzeug mit beiden Griffen und mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub.

Die Mauerschlitzfräse muss stets im Gegenlauf (schiebender Schnitt) geführt werden. Es besteht sonst die Gefahr, dass sie unkontrolliert aus dem Schnitt gedrückt wird.

Entfernen Sie den verbliebenen Steg im Material mit einem Ausbrechwerkzeug oder einem Meißelhammer.

Kurvenschnitte sind nicht möglich, da die Diamanttrennscheiben sonst im Werkstück verkanten.

Beim Erstellen von Mauerdurchbrüchen (z.B. mit einem Meißelhammer) können Sie ein Abplatzen des Materials an der Oberfläche weitgehend verhindern, wenn Sie zuvor mit der Mauernutfräse eine Nut mit maximaler Schnitttiefe erstellen.

Beim Trennen besonders harter Werkstoffe, z.B. Beton mit hohem Kieselgehalt, kann die Diamant-Trennscheibe überhitzen und dadurch beschädigt werden. Ein mit der Diamant – Trennscheibe umlaufender Funkenkranz weist deutlich darauf hin.

Unterbrechen Sie in diesem Fall den Trennvorgang und lassen Sie die Diamant-Trennscheiben im Leerlauf kurze Zeit laufen um sie abzukühlen.

Merklich nachlassender Arbeitsfortschritt und ein umlaufender Funkenkranz sind Anzeichen für stumpf gewordene Diamanttrennscheiben. Sie können diese durch kurze Schnitte in abrasivem Material z. B. Kalksandstein oder den Eibenstock-Diamantschärfstein wieder schärfen.

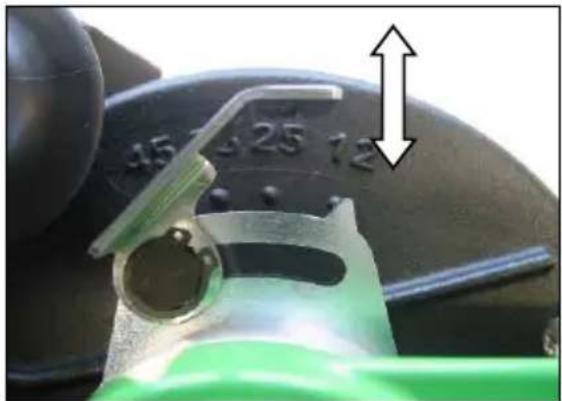

Schnitttiefe einstellen

45 25 12

Abb.2

Zum Einstellen der Schnitttiefe öffnen Sie den Schnellspannhebel.

Stellen Sie durch Drehen der Schutzhaube die gewünschte Schnitttiefe an der Skala ein und schließen Sie den Schnellspannhebel.

Der Schnellspannhebel muss beim Arbeiten stets fest geschlossen sein.

Werkzeugwechsel

Vorsicht!

Die Diamant – Trennscheiben, Distanzscheiben und Flanschmutter können durch den Einsatz heiß werden. Sie können sich die Hände verbrennen oder sich an den Segmenten schneiden bzw. reißen.

Benutzen Sie für den Werkzeugwechsel deshalb immer Arbeitsschutzhandschuhe.

Achtung!

Vor allen Arbeiten am Gerät Netzstecker ziehen!

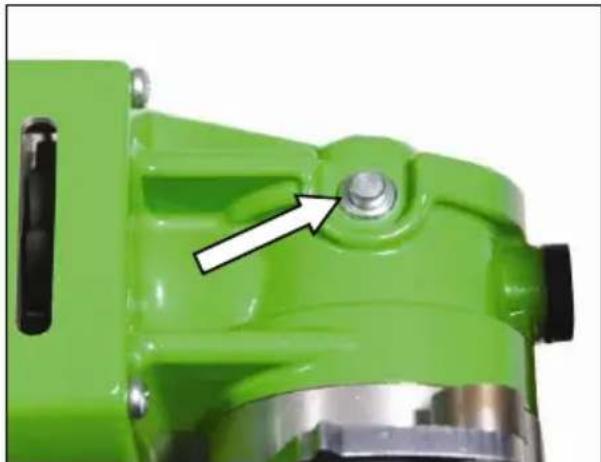

Drücken Sie die Spindelarretiertaste um die Arbeitsspindel festzustellen

Betätigen Sie die Spindelarretierung nur bei stillstehender Arbeitsspindel.

Das Elektrowerkzeug kann sonst beschädigt werden.

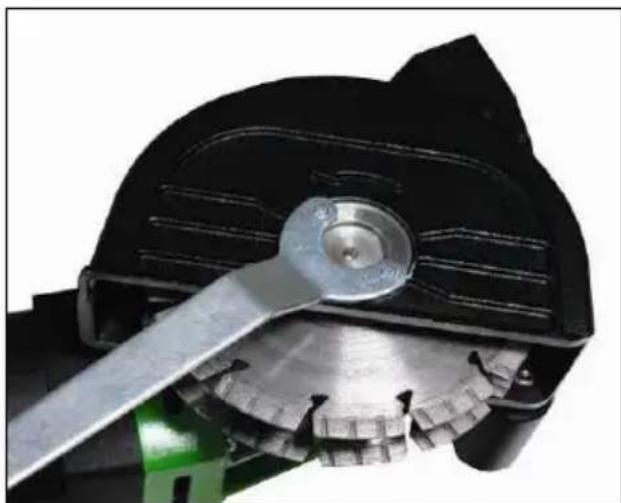

Öffnen Sie mit dem Stirnlochschlüssel die Spannschraube und nehmen Sie die Diamant-Trennscheiben sowie die Distanzscheiben von der Arbeitsspindel.

Reinigen Sie die Arbeitsspindel und alle zu montierenden Teile.

- Nutbreite einstellen:

Die Nutbreite ergibt sich aus der Anzahl und der Stärke der Distanzscheiben zwischen den beiden Diamant-Trennscheiben sowie der Stärke der Diamant-Trennscheiben.

Die Nutbreite errechnet sich wie folgt: Nutbreite = Breite der Distanzscheiben + Breite beider Trennscheiben.

Breiten der Distanzscheiben : 2x 3, 2x 6, 2x 10 und 1x 19.5 mm

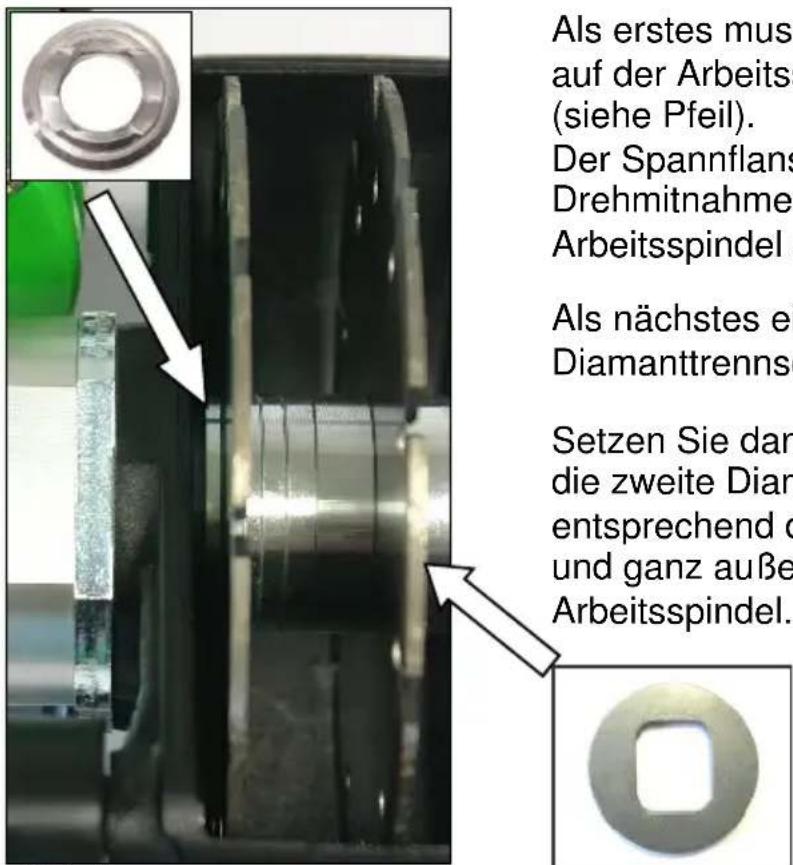

Als erstes mus auf der Arbeits (siehe Pfeil). Der Spannflans Drehmitnahme Arbeitsspindel Als nächstes ei Diamanttrenns Setzen Sie dan die zweite Dian entsprechend d und ganz auße Arbeitsspindel.

Abb.5

Als erstes muss immer der Spannflansch auf der Arbeitsspindel montiert werden (siehe Pfeil).

Der Spannflansch muss mit seiner Drehmitnahme korrekt auf der Arbeitsspindel sitzen.

Als nächstes eine der beiden Diamanttrennscheiben montieren.

Setzen Sie danach die Distanzscheiben, die zweite Diamanttrennscheibe entsprechend der gewünschten Nutbreite und ganz außen die Druckscheibe auf die Arbeitsspindel.

Drücken Sie die Spindelarretiertaste (siehe Pfeil – Abb. 3) um die Arbeitsspindel festzustellen

Schrauben Sie die Spannschraube auf und ziehen Sie diese mit dem Zweilochschlüssel fest (siehe Abb.4).

Montagehinweise:

- Unabhängig von der gewünschten Nutbreite müssen immer alle Distanzscheiben montiert werden.

Die Diamanttrennscheiben können sich sonst während des Betriebes lösen und Verletzungen verursachen.

- Zwischen zwei Diamanttrennscheiben muss mindestens 1 Distanzscheibe montiert sein.

- Achten Sie bei der Montage der Diamant-Trennscheiben darauf, dass die Drehrichtungspfeile auf den Diamant-Trennscheiben und die Drehrichtung des Elektrowerkzeuges (siehe Drehrichtungspfeil auf der Schutzhaube) übereinstimmen.

- Wechseln Sie die Diamant-Trennscheiben immer paarweise aus.

- Nur Originalzubehör verwenden!

• Die Mauerschlitzfräse ist in Leistung und Drehzahl optimal auf die Eibenstock-Diamanttrennscheiben abgestimmt.

- Unter Berücksichtigung des zu bearbeitenden Materials (siehe Übersicht: Zubehör) erreichen Sie somit das beste Arbeitsergebnis.

Stellen Sie durch leichtes Verdrehen der Arbeitsspindel sicher, das die Spindelarretierung gelöst ist bevor Sie das Gerät einschalten.

Lassen Sie die Maschine in sicherer Position kurz laufen. Bei unruhigem Lauf des Werkzeuges brechen Sie sofort die Arbeit ab.

Hinweise zur Statik

Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen.

Diese Vorschriften sind unbedingt einzuhalten.

Ziehen Sie vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate.

Die zulässige Schlitztiefe und Schlitzbreite ist abhängig von der Schlitzlänge, der Wandstärke und dem verwendeten Material.

Staubabsaugung

Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Beim Schlitzen ist deshalb ein Staubsauger zu verwenden und eine Staubschutzmaske zu tragen.

Der passende Nass-Trocken-Sauger DSS 35 M iP ist als Zubehör erhältlich. Dieser wird direkt an den dafür vorgesehenen Stutzen an der Absaughaube angesteckt.

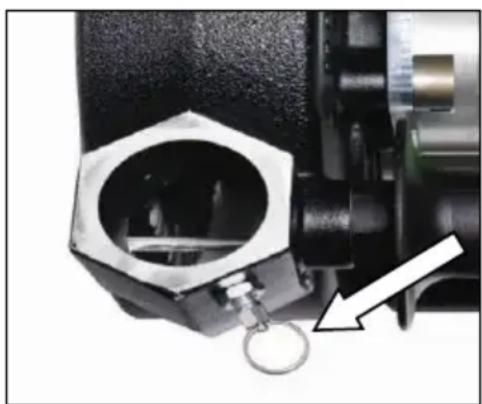

Zur sicheren Befestigung des Saugschlauches kann dieser mit Hilfe der Schlauchfixierung gegen Herausrutschen gesichert werden.

Die dazu notwendige Bohrung im Saugschlauch muss wie folgt erstellt werden:

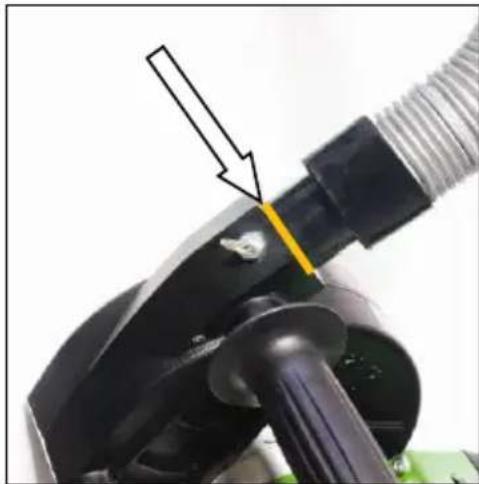

Stecken Sie den Saugschlauch in die Absaugöffnung der Haube.

Markieren Sie mit einem Stift die Einstecktiefe (siehe Pfeil-Abb.7).

Bohren Sie 13 mm von dieser Markierung (Strich) entfernt ein Loch ∅ 6 mm in den Schlauchstutzen.

Abb.8

Ziehen Sie beim Einstecken des Saugschlauches am Ring der Saugschlauchfixierung und drehen Sie den Schlauchstutzen bis die Fixierung einrastet.

Überlastungsschutz

Die Mauerschlitzfräse ist zum Schutz von Bediener, Motor und Werkzeug mit einem elektronischen und thermischen Überlastungsschutz ausgerüstet.

Elektronisch: Zur Warnung des Bedieners vor Überlastung des Gerätes durch zu hohem Anpressdruck ist am Schaltergriff eine Leuchtdiode eingebaut. Im Leerlauf und bei normaler Belastung erfolgt keine Anzeige. Bei einer Überlastung leuchtet die Diode rot. In diesem Falle ist die Maschine zu entlasten. Bei längerer Nichtbeachtung der roten Anzeige erfolgt über die Elektronik eine selbständige Abschaltung der Maschine. Nach Entlastung und Aus- und Wiedereinschalten des Geräteschalters kann normal weitergearbeitet werden.

Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei anhaltender Überlastung vor Zerstörung geschützt. Die Maschine schaltet in diesem Falle selbständig ab und kann erst nach entsprechender Abkühlung (ca. 2 min) wieder in Betrieb genommen werden. Ein-Aus-Schalter betätigen! Die Abkühlzeit ist abhängig von der Erwärmung der Motorwicklung und der Umgebungstemperatur.

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden.

Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.

Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:

• Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu halten.
• Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
• Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführen zu lassen.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden.

Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt und entsprechend zu entsorgen.

Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Geräusch / Vibration

Messwerte für Geräusch ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt

typischerweise:

Schalldruckpegel LwA 83 dB(A)

Schallleistungspegel L_pA 94 dB(A)

Unsicherheit K 3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte a_h und Unsicherheit K ermittelt entsprechend EN 60745:

Schwingungsemissionswert a_h 2,6 m/s ^2

Unsicherheit K 1,3 m/s²

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel:

Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Staubschutz

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

- Benutzen Sie möglichst eine Staubabsaugung.

• Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie den Industriestaubsauger DSS 35 M iP für Holz und/oder Mineralstaub gemeinsam mit diesem Elektrowerkzeug.
  ■ Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Lieferschein).

Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.

Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.

CE Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 60 745

gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

6.77

Lothar Lässig

General Manager

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

6.77

Lothar Lässig

General Manager

01.02.2018

Beschermingsklasse: II

Beschermingsgraad: IP 20

Gewicht: 7,5 kg

Ontstoring: EN 55014 en EN 61000

Maak als volgt de vereiste boorgaten:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

Vorkehrungen zum Schutz des Bedieners treffen.

Spænding: 230 V ~
Motoreffekt: 2300 W
Best. nummer: 06728000

Frekvens: 40 - 60 Hz

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

8.72

Lothar Lässig

General Manager

01.02.2018

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock
