INSTRUKCJA OBSŁUGI EMF 180.1 Eibenstock

Dokumentacja techniczno-ruchowa...64 - 75

Ważne wskazówki i ostrzeżenia zostały przedstawione za pomocą symboli umieszczonych na maszynie:

Przed uruchomieniem maszyny przeczytać dokumentację techniczno ruchową

Pracować w sposób skoncentrowany, aby dokładnie opanować maszynę. Utrzymywać swoje stanowisko pracy w czystości.

Poczynić przygotowania do ochrony użytkownika.

Podczas pracy używać ochronę słuchu, okulary ochronne, maskę przeciwpyłową, rękawice ochronne i mocne ubranie robocze!

Założyć okulary ochronne

Używać maskę przeciwpyłową

Założyć rękawice ochronne

Ostrzeżenia przed ogólnym zagrożeniem

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym

Ostrzeżenie przed gorącymi częściami maszyn

Zagrożenie przecięcia lub innych obrażeń ciała

Dane techniczne

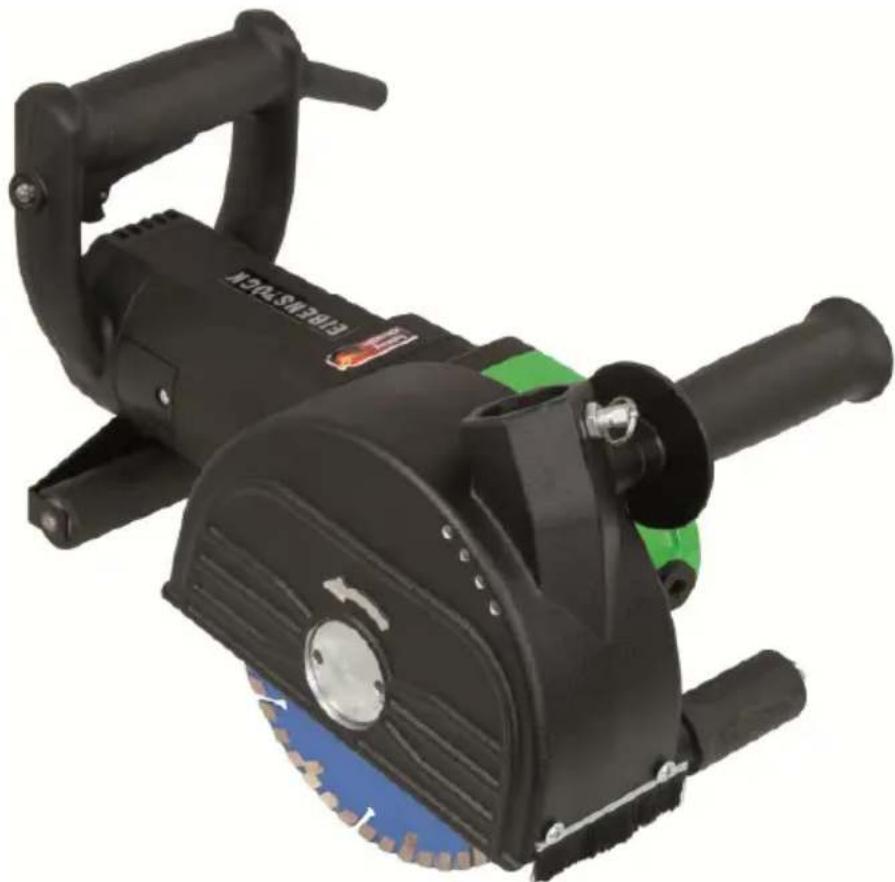

Maszyna frezująca EMF 180.1

Napięcie znamionowe: 230 V ~
Pobór mocy: 2300 W
Numer zamówieniowy: 06728000

Częstotliwość: 50 - 60 Hz

Prędkość obrotowa, bieg jałowy: 3100 min -1

Znamionowa prędkość obrotowa 2200 min ^-1

Maksymalna średnica tarczy tnącej: 180 mm

Mocowanie narzędzia: ∅ 22,2 mm

Max. głębokość rowka. : 60 mm

Max. szerokość rowka 60 mm

Klasa ochrony: II

Współczynnik ochrony: IP 20

Cieżar: ca. 7,5 kg

Eliminacja zakłóceń elektrycznych według: EN 55014 oraz EN 61000

Dostarczone wyposażenie:

Numer zamówieniowy:
Tarcza diamentowa Premium 37443000
Odkurzacz przemysłowy DSS 35 M iP 09919000

Zakres dostawy

Frezarka do muru EMF 180.1 z 2 diamentowymi tarczami, narzędzie montażowe i dokumentacja techniczno-ruchowa w walizce.

Użycie zgodne z przeznaczeniem

Frezarkę do muru wolno używać tylko w stanie kompletnie zmontowanym według dokumentacji. Frezarka do muru została przeznaczona tylko do profesjonalnego użytku. W połączeniu z odkurzaczem klasy M i odpowiednią tarczą diamentową służy do wykonywania rowków i szczelin w mineralnych materiałach jak np. beton, cegła, gazobeton, granit, silikat, płytki bez użycia wody. Stosować tylko zalecane przez producenta tarcze diamentowe!

Wskazówki bezpieczeństwa

Bezpieczna praca urządzeniem jest tylko wtedy możliwa, jeśli całkowicie przeczyta się dokumentację techniczno-ruchową i ściśle przestrzega zawartych w niej wskazówek.

Dodatkowo muszą być przestrzegane ogólne wskazówki bezpieczeństwa zamieszczone w dodatkowej broszurze.

Przed pierwszym uruchomieniem pozwólcie Państwo przeszkolić się praktycznie.

Jeśli podczas pracy zostanie uszkodzony lub przecięty przewód połączeniowy, nie dotykać go, lecz wyciągnąć wtyczkę z gniazda. Nigdy nie włączać urządzenia z uszkodzonym kablem połączeniowym.

Urządzenie nie może być wilgotne i nie może pracować w wilgotnym pomieszczeniu.

• Nie pracować w pobliżu łatwo zapalnych lub wybuchowych materiałów.
• Nie wolno obrabiać materiałów zawierających azbest.
• Nie są dozwolone manipulacje na urządzeniu.
  ■ Nie wolno pracować urządzeniem bez zamocowanej osłony ochronnej.
• Przed każdym użyciem sprawdzić urządzenie, kabel i wtyczkę. Zlecić usunięcie defektów tylko wykwalifikowanej osobie. Wtyczkę wkładać do gniazda sieciowego tylko przy wyłączonej maszynie.
• Na zewnątrz zasilać urządzenie tylko przez wyłącznik ochronny prądowy max. 30 mA.
• Wyjąć wtyczkę i sprawdzić, czy wyłącznik jest w stanie wyłączonym, jeśli maszyna wyłączyć się w sposób niezamierzony, np. podczas prac związanych z budową lub rozbiórką, przy zaniku napięcia, podczas użycia względnie montażu części wyposażenia.
• Wyłącać maszynę, jeśli z jakiegokolwiek powodu zatrzymała się. Uniknie się nagłego rozruchu w stanie nieprzygotowanym do pracy.
• Nie używać urządzenia, jeśli któraś z części obudowy jest uszkodzona lub jest uszkodzony wyłącznik, doprowadzenie lub wtyczka
• Sprawdzić czy podana na tarczy tnącej prędkość obrotowa jest równa lub większa jak prędkość obrotowa wałka tnącego maszyny.
  ■ Stosować tylko tarcze diamentowe przeznaczone dla elektronarzędzi
• Tarcze diamentowe do cięcia wolno stosować tylko do określonych możliwości użycia. Nie szlifować ich boczną powierzchnią materiału.
• Tarcze diamentowe muszą być przechowywane i wykorzystywane dokładnie według wskazówek producenta.
• Tarcze tnące, kołnierze i inne wyposażenie muszą dokładnie pasować do wrzeciona napędowego Waszego elektronarzędzia.
• Skontrolować wyposażenie przed pracą; nie używać żadnych połamanych, wykazujących bicia lub w inny sposób uszkodzonych wyrobów.
• Zapewnić, że narzędzie przed użyciem zostało prawidłowo założone i zamocowane, pozwolić na ok. 30 sekundową pracę w bezpiecznym miejscu. Natychmiast wyłączyć, jeśli wystąpią wyraźnie zauważalne wibracje, drgania lub stwierdzono inne nieprawidłowości.
• Podczas pracy urządzeniem zawsze prowadzić kabel sieciowy, kabel przedłużający do tyłu za maszynę.
• Elektronarzędzia muszą być poddawane kontroli w regularnych odstępach czasu przez wykwalifikowane osoby.
  ■ Nie przenosić urządzenia zawieszonego na kablu.
  ■ Nie dotykać wirujących części maszyny.

- Osobom w wieku poniżej 16 lat nie wolno używać urządzenia.

• Podczas pracy tą maszyną używać ochronę słuchu, przeciwpyłową okulary ochronne, rękawice ochronne.
• Zapewnić, że osoby przebywające w obszarze roboczym nie zostaną zagrożone przez lecące elementy, które odpadły podczas cięcia.
• Uchwyty utrzymywać w stanie suchym, czystym bez smaru i oleju.
• Zachować ostrożność! Narzędzie obraca się w dalszym ciągu, po wyłączeniu maszyny.

Dalsze wskazówki bezpieczeństwa znajdziecie Państwo w załączniku!

Przyłączenie elektryczne

Przed uruchomieniem urządzenia sprawdzić napięcie sieci i częstotliwość z danymi z tabliczki znamionowej.

Odchylenia napięcia od + 6 % i – 10 % są dopuszczalne.

Urządzenie wykonano w II Klasie ochronności.

Stosować kabel przedłużający tylko o odpowiednim przekroju. Za mały przekrój prowadzi do nadmiernej straty mocy, przegrzania kabla i maszyny.

Maszyna posiada ogranicznik prądu rozruchu, który zapobiega niezamierzonemu wyzwoleniu automatu zabezpieczającego

Włączanie / Wyłączanie

Maszyna frezująca do muru EMF 180.1 jest wyposażona w wyłącznik z blokadą przeciw niezamierzonemu włączeniu.

Włączanie: Włącznik/Wyłącznik przesunąć ku przodowi (1) i na końcu wcisnąć (2)

Wyłączanie: Zwolnić Włącznik/Wyłącznik

Rys.1

Wskazówki do pracy

Zachować ostrożność w ścianach nośnych patrz Ustęp „Wskazówki odnośnie statyki”.

Nie obciążać tak mocno urządzenia, że aż zatrzyma się.

Maszynę frezującą wolno stosować tylko do cięcia na sucho.

Nastawić głębokość cięcia, patrz ustęp „Regulacja głębokości cięcia”.

Dla wyrównania niedokładności, które powstają przy wyłamywaniu mostka między dwoma rowkami, należy nastawić głębokość cięcia na około 3 mm więcej niż pożadaną, uprzednio wybraną, głębokość rowka.

Postawić elektronarzędzie osłoną na obrabianą powierzchnię. Włączyć silnik i powoli zanurzać jednostkę frezującą w materiale.

Prowadzić elektronarzędzie za dwa uchwyty z posuwem dopasowanym do obrabianego materiału.

Maszyna frezująca musi być stale prowadzona w przeciwbieżnym ruchu (przesuwane cięcie). Inaczej istnieje zagrożenie, że w sposób niekontrolowany zostanie wyciśnięta z rzazu.

Usunąć pozostający mostek (przestrzeń między rowkami) narzędziem do wyłamywania lub młotem rozbiórkowym.

Cięcie krzywoliniowe nie jest możliwe, ponieważ trzeba by było tarczę przechylić w materiale.

Przy wykonywaniu przebicia w murze (np. Przy użyciu młota rozbiórkowego) można znacznie ograniczyć odlupywanie się materiału, jeśli wcześniej wykonano rowek maszyną frezującą na maksymalną głębokość.

Podczas cięcia szczególnie twardych materiałów np. beton z dużą zawartością krzemu, tarcze diamentowe mogą się przegrzewać i przez to ulec uszkodzeniu. Wskazuje na to dobitnie, opasujący tarczę diamentową wieniec iskier.

W takim przypadku przerwać proces cięcia i pozwolić tarczom diamentowym na krótki bieg bez obciążenia dla ich ochłodzenia.

Wyraźnie odczuwalne zmniejszenie postępu pracy i pokazujący się wieniec iskier są oznakami, że tarcza diamentowa stała się tępa. Można ją ponownie naostrzyć przez krótkie przecięcie kawałka materiału ścieralnego np. silikacie lub na kamieniu ostrzącym – produkt firmy Eibenstock.

Regulacja głębokości cięcia

15 3 26 12

Rys.2

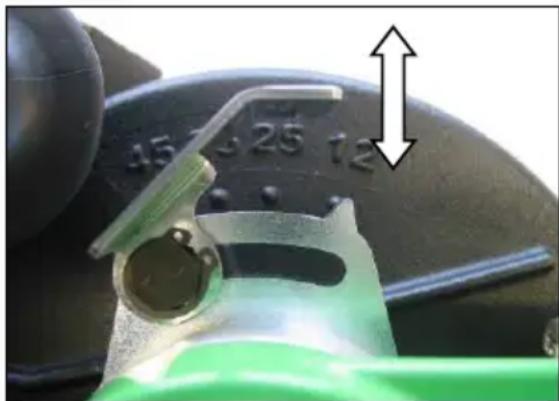

Do regulacji głębokości cięcia otworzyć dźwignię szybkiego mocowania.

Przez obrócenie osłony ustawić pożadaną głębokość cięcia na skali i zamknąć dźwignią szybkiego mocowania.

Podczas pracy dźwignia szybkiego mocowania musi być stale mocno zamknięta.

Wymiana narzędzia

Zachować ostrożność!

Tarcze diamentowe, tarcze dystansowe nakrętki kołnierzy mogą być gorące podczas pracy maszyny. Możecie Państwo poparzyć sobie ręce albo przeciąć na segmentach diamentowych.

Dlatego zawsze używać rękawice ochronne do wymiany narzędzia.

Uwaga!

Przed wszelkimi pracami na urządzeniu wyciągnąć wtyczkę z gniazda sieciowego!

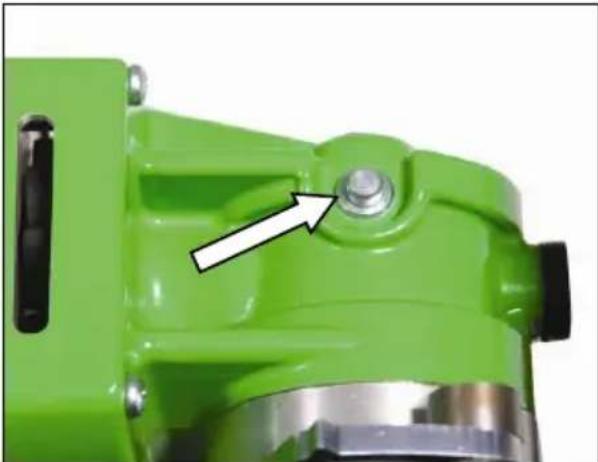

Wcisnąć przycisk blokady, aby ustalić położenie wrzeciona napędowego.

Używać przycisk blokady wrzeciona tylko przy całkowicie zatrzymanej tarczy/wrzecionie

napędowym. Inaczej można doprowadzić do uszkodzenia

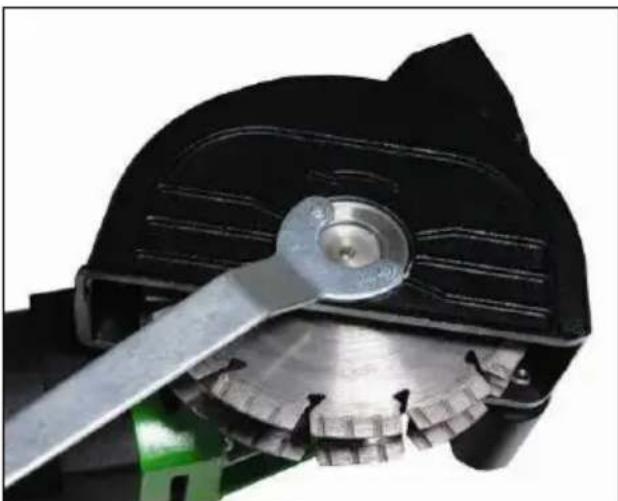

Otworzyć kluczem płaskim

z trzpieniami śrubę mocującą i zdjąć tarczę diamentową

z wrzeciona napędowego.

Oczyścić wrzeciono napędowe i wszystkie montowane części.

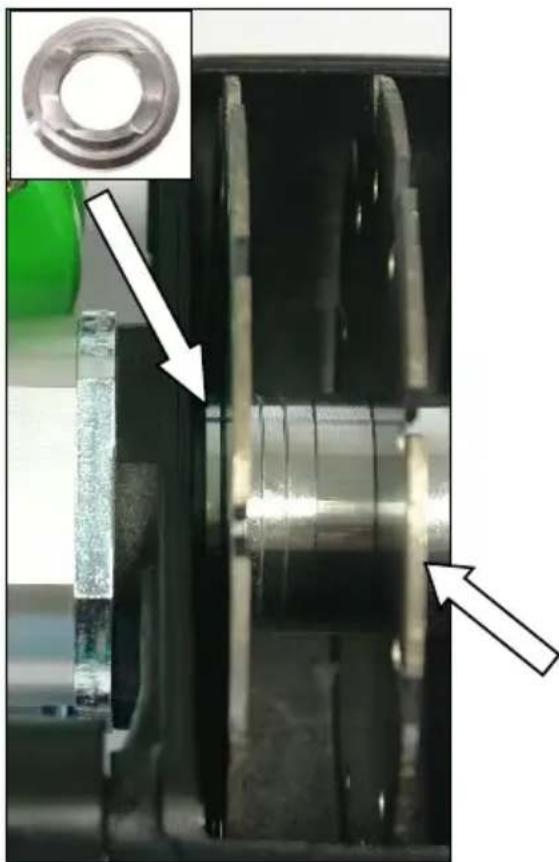

. Regulacja szerokości rowka:

Szerokość rowka wynika z liczby i grubości pierścieni dystansowych między dwiema tarczami diamentowymi jak i grubości samych tarcz diamentowych.

Szerokość rowka wylicza się jak następuje:

Szerokość rowka = Szerokość pierścieni dystansowych + szerokość obu tarcz diamentowych.

Szerokość pierścieni dystansowych: 2x 3, 2x 6, 2x 10 i 1x 19.5 mm

Jako pierwszy należy zamocować na wrzecionie napędowym kołnierz trzymający (patrz strzałka). Kołnierz trzymający musi być prawidłowo osadzony na wrzecionie ze swoim mocowaniem.

Jako następną założyć tarczę diamentową.

Potem pierścienie dystansowe odpowiednio do szerokości rowka, drugą tarczę diamentową i całkiem na zewnątrz kołnierz dociskający.

Wcisnąć przycisk blokady

(patrz strzałka Rys. 3) dla ustalenia położenia wrzeciona napędowego.

Wkręcić śrubę mocującą i zakręcić ją kluczem płaskim z dwoma trzpieniami. (patrz Rys. 4).

Wskazówki do montażu:

- Niezależnie od pożądanej szerokości rowka zawsze muszą być zamocowane wszystkie pierścienie dystansowe.

Inaczej tarcze diamentowe mogą się poluzować podczas pracy i spowodować obrażenia ciała.

- Między dwiema tarczami musi być zamocowany, chociaż jeden pierścień dystansowy.

- Zwrócić uwagę podczas montażu tarczy diamentowej, aby strzałka kierunku obrotów na tarczy diamentowej była zgodna z oznaczeniem kierunku ruchu na osłonie tarczy.

• Wymianę tarczy wykonywać zawsze parami.

- Stosować tylko oryginalne wyposażenie!

- Frezarka do muru jest optymalnie dopasowana do tarcz diamentowych Eibenstock (wydajność, prędkość obrotowa)

- Uwzględniając rodzaj obrabianego materiału (patrz wyposażenie) uzyskacie Państwo najlepsze wyniki pracy.

Wskazówki do statyki

Rowki na ścianach nośnych podlegają normie DIN 1053 Część 1 lub specyficznym postanowieniom w kraju użytkownika maszyny.

Bezwarunkowo przestrzegać te przepisy.

Skonsultować wykonanie cięcia przed rozpoczęciem pracy z odpowiedzialnym statykiem, architektem lub kierownikiem budowy.

Dopuszczalna głębokość i szerokość rowków jest zależna od ich długości, grubości ściany i zastosowanego materiału

Odsysanie pyłu

Powstający podczas pracy urządzenia pył jest szkodliwy dla zdrowia. Dlatego przy rowkowaniu użyć odkurzacza i założyć maskę przeciwpyłową.

Jako wyposażenie można nabyć pasujący do frezarki odkurzacz DSS 35 M iP do pracy na sucho i mokro. Rurę tego odkurzacza można wetknąć bezpośrednio do przewidzianego do tego celu króćca w osłonie odsysającej frezarki.

Dla pewniejszego zamocowania

węża ssącego można go

zabezpieczyć przez użycie zacisku przeciw wyślizgnięciu się.

Niezbędny otwór do mocowania wę ża ssącego wykonać jak niżej opisano:

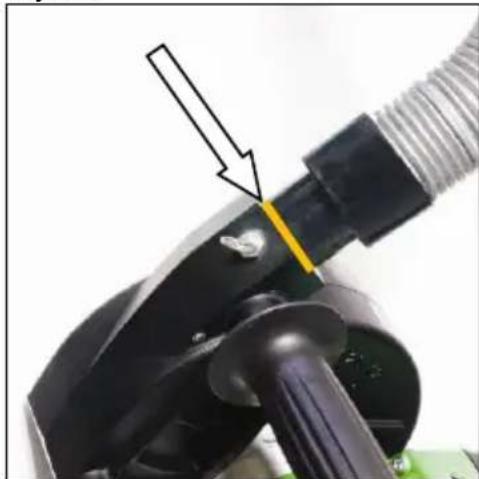

Wetknąć wąż ssący do otworu ssącego w pokrywie frezarki.

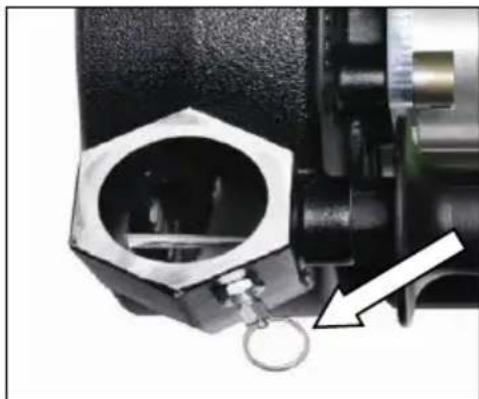

Zaznaczyć punktakiem głębokość wetknięcia (patrz strzałka Rys. 7).

Wywiercić w odległości 13 mm od tego zaznaczenia otwór o średnicy ∅ 6 mm w króccu węża

Abb.8

Przy wkładaniu węża ssącego pociągnąć za pierścień i obracać końcówką węża aż połączenie zazębi się.

Ochrona przeciążeniowa

Frezarka do muru została zaopatrzona dla ochrony użytkownika, silnika i narzędzia w elektroniczną i termiczną ochronę przeciążeniową.

Elektroniczna: Dla ostrzeżenia użytkownika przed przeciążeniem maszyny przez za duży nacisk cięcia, wbudowano diodę na uchwycie wyłącznika. Na biegu jałowym i przy normalnym obciążeniu dioda nic nie wskazuje. Przy obciążeniu dioda świeci na kolor czerwony. W takim przypadku odciążyć maszynę. Przy długim braku reakcji na czerwony wskaźnik nastąpi samoczynne wyłączenie maszyny przez elektronikę. Po odciążeniu i ponownym włączeniu można dalej normalnie pracować maszyną.

Termiczna: Przy długotrwałym obciążeniu silnik jest chroniony przed zniszczeniem przez termoelement. Maszyna wyłącza się samoczynnie i może być uruchomiona dopiero po odpowiednim ochłodzeniu (około 2 minuty). Użyć włącznika/wyłącznika! Czas schłodzenia silnika zależy od stopnia jego nagrzania, uzwojeń silnika i temperatury otoczenia.

Dogład i konserwacja

Przed rozpoczęciem prac z zakresu dogłądu i konserwacji wyjąć wtyczkę sieciową!

Naprawy wolno wykonywać tylko wykwalifikowanemu personelowi zgodnie z jego wykształceniem i doświadczeniem.

Po każdej naprawie przekazać maszynę elektrykowi do sprawdzenia.

Maszyna jest tak skonstruowana, że wymagane jest minimum czynności z zakresu dogłądu i konserwacji. Jednakże należy stale przestrzegać następujących punktów:

• Utrzymywać w czystości całą maszynę i szczeliny wentylacyjne.
• Uważać podczas pracy, aby do wnętrza maszyny nie przedostały się żadne ciała obce.
• W przypadku defektu maszyny zlecać naprawy tylko autoryzowanemu warsztatowi.

Odzysk surowców zamiast wyrzucenia do śmieci

Dla wykluczenia szkód transportowych maszynę należy dostarczać tylko w stabilnym opakowaniu. Opakowanie jak i maszyna wraz wyposażeniem zostały wykonane z łatwych do recyklingu materiałów i należy je odpowiednio utylizować. Części maszyny wykonane z tworzywa są oznaczone, przez co można je po sortowaniu, poddać przyjaznemu dla środowiska recyklingowi, przekazując do odpowiednich miejsc zbiórki surowców.

Tylko dla krajów EU

Nie wyrzucać narzędzi elektrycznych do domowych śmietników!

Zgodnie z europejską dyrektywą 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych i odpowiednich przepisach prawnych w kraju użytkownika sprzętu, należy zużyty sprzęt zbierać, segregując go i przekazać

go do ponownego przekształcenia i użycia w sposób przyjazny dla środowiska.

Hałas i wibracje

Wartości pomiarowe hałasu określono zgodnie z normą EN 60745.

Typowy dla danego urządzenia, określony wg skali A poziom hałasu emitowanego przez to urządzenie wynosi standardowo:

Poziom ciśnienia akustycznego

L_wA 83 dB(A)

Poziom mocy akustycznej

L_pA 94 dB(A)

Bład pomiaru

K 3 dB

Gehörschutz tragen!

Wartości łączne drgań ah i niepewność pomiaru K oznaczone zgodnie z normą EN 60745 wynoszą:

Wartości łączne drgań

Podany w tych informacjach poziom drgań reprezentuje główne rodzaje zastosowań elektronarzędzia. Jeśli jednakże maszyna zostanie używa do innych celów z odmiennymi narzędziami lub będzie niedostatecznie konserwowane, poziom drgań może odbiegać od podanego. Może to znacznie podnieść poziom wibracji w ciągu całkowitego czasu roboczego.

Dla dokładnego określenia obciążenia drganiami, powinno się uwzględnić czasy, w których urządzenie jest wyłączone lub pracuje, lecz faktycznie nie jest obciążone. Wyliczenia takie mogą wyraźnie zredukować obciążenie drganiami w ciągu całego czasu pracy urządzenia.

Ustalić dodatkowe postępowanie zmierzające do ochrony użytkownika przed drganiami jak na przykład: konserwacja elektronarzędzia, użyte narzędzia (tarcze), temperatura rąk, organizacja przebiegu pracy.

Ochrona przed pyłem

Pyły z obrabianych materiałów jak powłoki zawierające ołów, różne rodzaje drewna, minerały i metale mogą szkodliwie wpływać na zdrowie. Dotykanie lub wdychanie pyłów może wywoływać alergiczne reakcje i/lub choroby dróg oddechowych użytkownika i osób znajdujących się w pobliżu.

Określone pyły jak pył z dębu lub buka mogą powodować raka a szczególnie w połączeniu z dodatkowymi produktami stosowanymi do drewna (chromat, środki ochronne drewna). Materiały zawierające azbest wolno obrabiać tylko wykwalifikowanym osobom.

• Najlepiej stosować odsysanie pyłu.
  Dla zapewnienia wysokiego stopnia odsysania pyłu stosować z frezarką odkurzacz przemysłowy DSS 35 M iP dla drewna i/lub pyłu mineralnego.
• Zapewnić dobre napowietrzenie stanowiska pracy.
  ■ Jest zalecane, użycie maski przeciwpyłowej z klasą filtru P2.

Gwarancja

Odpowiednio do naszych ogólnych warunków dostawy obowiązuje w obrocie handlowym odnośnie przedsiębiorstw, termin gwarancji na fizyczne wady w czasie 12 miesięcy (za okazaniem faktury i listu przewozowego).

Uszkodzenia, które powstały na skutek naturalnego zużycia, przeciążenia lub niezgodnego z przeznaczeniem użycia są wykluczone z reklamacji.

Uszkodzenia, które są brakiem materiałowym lub błędem producenta, zostaną usunięte przez naprawę lub zastępczą dostawę.

Roszczenia klienta mogą być uznane, jeśli urządzenie w stanie nierozłożonym dotarlo do dostawcy lub autoryzowanego warsztatu Eibenstock.

CE Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych:

EN 60 745

zgodnie z wymaganiami dyrektyw 2011/65/UE, 2014/30/EU, 2006/42/WE

Dokumentacja techniczna (2006/42/EG):
