BEDIENUNGSANLEITUNG Automix 1801 Eibenstock

EIBENSTOCK Elektrowerkzeuge

D GB F NL DK TR

Originalbetriebsanleitung ....3 - 11

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt:

Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen

Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten.

Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners treffen.

Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Staubschutzmaske, Schutzhandschuhe und feste Arbeitskleidung tragen!

Gehörschutz tragen

Schutzbrille tragen

Schutzhandschuhe tragen

Beim Arbeiten mit dem Automix wichtig:

Greifen Sie während des Mischvorganges nicht mit der Hand durch das Abstreifgitter und stecken Sie keine Gegenstände hindurch. Verletzungsgefahr!

Technische Daten

Automix 1801

Nennspannung: 230 V ~
Leistungsaufnahme: 1500 W
Nennstrom: 7,0 A
Bestellnummer: 07614

Frequenz: 50 - 60 Hz

Lastdrehzahl: 50 min -1

Max. Kapazität: 50 kg

Werkzeugaufnahme: M 20 Innengewinde

Schutzklasse: II

Schutzgrad: IP 20

Gewicht: ca. 26,5 kg

Funkentstörung nach: EN 55014 und EN 61000

Lieferumfang

Rührstation mit Maschine, Rührkübel, Quirl, Schutzverkleidung und Bedienungsanleitung im Karton.

Bestimmungsgemäßer Gebrauch

Der Automix 1801 dient zum Anrühren und Durchmischen von Fertigputz, Fertigmörtel, Fertigbeton, Gips, Kalk und anderen Baumaterialien von mittlerer bis hoher Viskosität bis zu einer Menge von 50 kg.

Allgemeine Hinweise

Die Maschine darf nur komplett montiert in dem dafür vorgesehenen Rührgestell betrieben werden.

Die Arbeitsspindel der Maschine besitzt ein M 20 – Innengewinde. Halten Sie Gewinde und Stirnflächen sauber.

Legen Sie bei der Rührquirlmontage den mitgelieferten Kupferring zwischen Spindel und Rührquirl.

Damit wird ein leichteres Lösen des Rührquirls erreicht

Bei zu lösenden Rührquirlen ist mit einem Maulschlüssel SW 27 gegenzuhalten.

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen.

Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen.

Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.

Das Gerät darf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.

• Arbeiten Sie nicht in der Nähe von explosiven Stoffen (Benzin, Verdünnung).
• Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen.
• Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
• Achten Sie auf einen sicheren Stand des Gerätes.
• Betreiben Sie das Gerät im Freien nur über einen Fehlerstrom-Schutzschalter mit max. 30 mA.
• Lassen Sie das Rührgerät nur unter Aufsicht arbeiten.
• Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn das Rührgerät unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
• Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten Zustand.
• Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
• Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden.
• Nicht in rotierende Teile fassen.
• Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
• Tragen Sie beim Arbeiten mit dieser Maschine einen Gehörschutz und Schutzbrille.

Weitere Sicherheitshinweise entnehmen sie bitte der Anlage!

Montage des Gerätes

Nehmen Sie Schutzgitter, Gestell mit Rührkübel, Verkleidung, Maschine, Zugstange, Quirl und die Plastiktüte mit dem Zubehör aus dem Karton.

Fixieren Sie die drei Teile mit dem Arretierbolzen.

Befestigen Sie den Schutz mit den 6 Stück Kreuzschlitzschrauben M5 x 10 und den Unterlegscheiben.

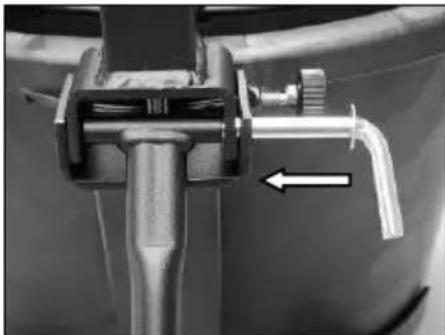

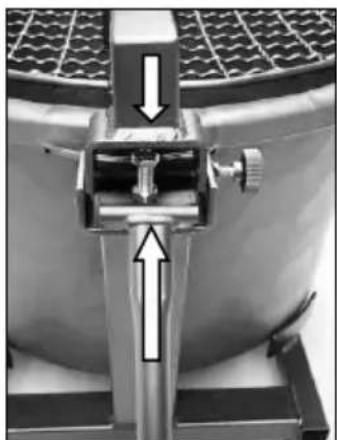

Setzen Sie das Schutzgitter auf den Kübel auf und positionieren Sie die Zugstange.

Sichern Sie den Bolzen mit dem beiliegenden Splint.

Schrauben Sie die Maschine mit den 4 beiliegenden Innensechskantschrauben M8x20 und den dazu gehörenden Sicherungsringen fest an die Rührstation an.

Klappen Sie den Maschinenarm aus und setzen Sie den Rührquirl ein.

Setzen Sie den Mischkübel so in den unteren Rahmen ein, dass einer der vier Griffe des Kübels in die dafür vorgesehene Halterung des Gestelles einrastet. Sie vermeiden so ein ungewolltes Drehen des Kübels während des Mischvorganges.

Nachjustierung des Maschinenarmes

Der Automix 1801 ist werkseitig auf die optimale Position des Rührquirls im Mischkübel eingestellt.

Diese Position lässt sich bei Bedarf wie folgt nachjustieren:

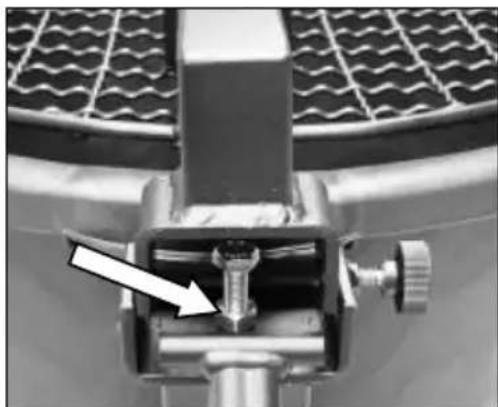

Lösen Sie die Sechskantmutter mit einem Maulschlüssel SW 17. Verstellen Sie die Sechskantschraube so, dass der Rührquirl weitestgehend parallel zum Rand des Kübels verläuft, diesen aber nicht berührt. Halten Sie die Schraube in dieser Position mit einem Maulschlüssel fest und ziehen Sie die Mutter wieder fest an. Überprüfen Sie den korrekten Sitz.

Elektrischer Anschluss

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von + 6 % und - 10 % sind zulässig.

Der Automix 1801 ist in Schutzklasse II ausgeführt.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt (mind. 2,5 mm²). Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur Überhitzung von Maschine und Kabel führen.

Geräteschutz

Falsche Handhabung kann zu Schäden führen.

Deswegen die nachfolgenden Hinweise stets beachten:

Benutzen Sie nur die vom Hersteller empfohlenen Rührquirle.

Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.

Der Automix ist zum Schutz von Bediener und Motor mit einem mechanischen Überlastungsschutz ausgerüstet.

Bei einem plötzlichen Blockieren des Rührquirls wird mittels einer Rutschkupplung die Rührspindel vom Motor entkoppelt.

Um die Funktionsfähigkeit zu erhalten, sollte die Kupplung max. 2 sec durchrutschen. Sie muss bei übermäßigem Verschleiß von einer autorisierten Fachwerkstatt ersetzt werden.

Ein-/ Ausschalten

Die Maschine darf nur mit eingeklapptem und verriegeltem Maschinenarm in Betrieb genommen werden. Nach dem Abschalten darf die Verrieglung erst dann geöffnet und der Maschinenarm ausgeklappt werden, wenn der Rührquirl zum Stillstand gekommen ist.

Handhabung

Klappen Sie den Motorkopf mit dem Rührquirl in den Mischkübel und schließen Sie die Verriegelung durch Drehen der Rändelschraube in Pfeilrichtung.

Achten Sie darauf, dass der Rührquirl beim Einklappen quer zum Maschinenarm steht.

Die Mischung folgendermaßen vorbereiten:

Die Maschine immer in leerem Zustand starten.

Je nach Art der einzusetzenden Komponente folgendermaßen vorgehen:

Kleber für Wand- und Bodenfliesen

Die Anweisungen auf der Verpackung aufmerksam lesen. Gießen Sie in den Kübel die vom Kleberhersteller vorgeschriebene Wassermenge ein, um die gewünschte Klebermenge vorzubereiten. Schalten Sie die Maschine ein. Schütten Sie nun den Inhalt des ersten Gebindes (25 kg) bei einer Geschwindigkeit von ca. 10 kg/min unmittelbar durch das Schutzgitter in den Mischkübel. Fahren Sie mit diesem Arbeitsvorgang in beständiger, gleichmäßiger Weise auch für den zweiten Sack (25 kg) fort. Auf diese Weise werden Klumpenbildungen in der Masse vermieden.

Bei Bedarf lassen Sie den Kleber 5 bis 15 Minuten ruhen, und anschließend mischen Sie erneut einige Minuten.

Zement

Der Mischer eignet sich zum Anrühren von Fertigmörtel, Fertigputz u.ä.

Der Automix ist für das Mischen von Beton oder Mörtel mit mittelgroßem Kies oder Zuschlagstoffen nicht geeignet.

Für die Zubereitung von Verputzmörtel gehen Sie entsprechend der Beschreibung im obigen Absatz „Kleber für Wand- und Bodenfliesen“ vor.

Da der Mörtel ein stark wassersaugender Stoff ist, muss im Hinblick auf ein übertriebenes Aushärten der Mischung sorgfältig auf die beigegebenen Mengen von Kalk, Zement oder Zuschlagstoffen entsprechend der gewünschten Mischung geachtet werden.

Epoxidharze

Zur Mischung von Epoxidharzen sind die Viskosität und das spezifische Gewicht der vorzubereitenden Produkte zu prüfen, um eine Überlastung des Automix zu vermeiden.

Schütten Sie die vom Hersteller der Produkte angegebene Menge Harz, Härter und Pulver in den Mischkübel

Mischen Sie die Produkte sorgfältig, um Blasen oder Klumpenbildung zu vermeiden.

Farben

Gießen Sie die Farbe in den Mischkübel und fügen Sie die erforderliche Menge an Wasser oder anderen Zusätzen hinzu.

WICHTIG !

Die Verwendung von chemischen Produkten oder Lösungsmitteln kann die Eigenschaften des Mischkübels beeinträchtigen. Prüfen Sie vor der Benutzung des Automix, ob die zu mischenden Produkte mit den Eigenschaften der Maschine vereinbar sind.

Entnehmen der Mischkübel

Schalten Sie die Maschine aus und warten Sie bis der Rührquirl zum Stillstand gekommen ist.

Öffnen Sie die Arretierung des Maschinenarms.

Klappen Sie den Maschinenarm aus dem Mischkübel heraus.

Heben Sie den Kübel aus der Halterung im Gestell.

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden. Das Gerät ist

nach jeder Reparatur von einer Elektrofachkraft zu überprüfen. Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:

• Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu halten.
• Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
• Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführen zu lassen.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt, wodurch eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht wird.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Geräusch / Vibration

Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21, gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich.

Gehörschutz tragen!

Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s². Messwerte ermittelt entsprechend EN 60 745.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der

Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im

Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Lieferschein).

Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.

Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.

CE Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 61 029-1

gemäß der Bestimmungen 2011/65/EU, 2014/3/EU, 2006/42/EG

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

Norme: EN 55014 und EN 61000

Accessoires inclus

Bestimmungsgemäßer Gebrauch

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

Beschermingsklasse: II

Berschermingsgraad: IP 20

Gewicht: 26,5 kg

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

0.77

Lothar Lässig

General Manager
