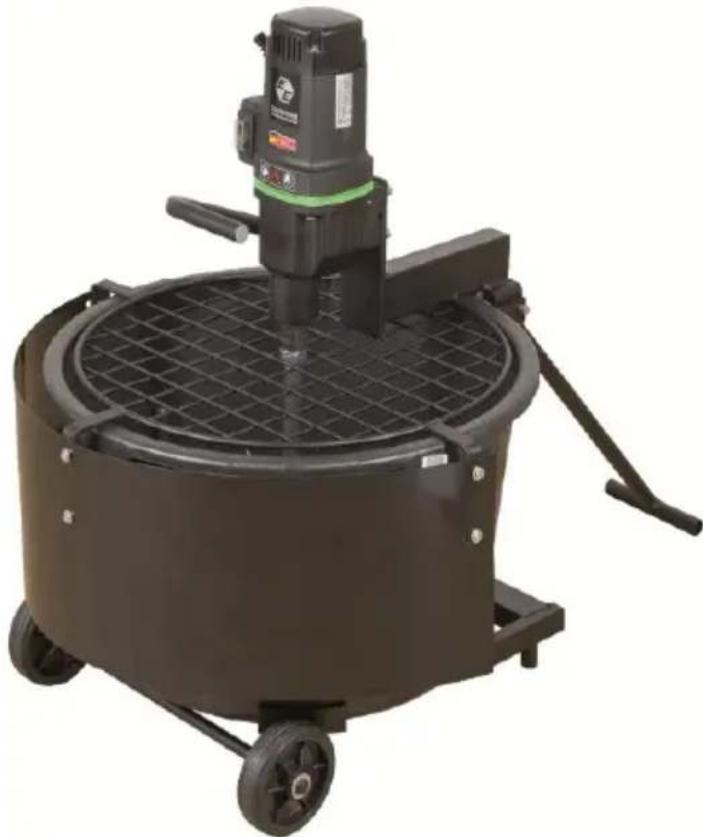

KULLANIM KILAVUZU Automix 1801 Eibenstock

Kullanıcı Talimatları....48 - 56

Önemli Güvenlik Talimatları

Önemli talimatlar ve güvenlik uyarıları makinanın üzerinde şu anlamı taşıyan sembollerle belirtilmiştir:

Çalışmaya başlamadan once, makinanın kullanım talimatını okuyun.

Dikkatli ve konsantre olmuş bir şekilde çalışın. Çalışma bölgenizi temiz tutun ve tehlikeli durumları engelleyin.

Kullanıcıyı korumak için güvenlik önlemleri alın.

İş esnasında kulak koruyucular, koruyucu gözlük, koruyucu eldiven ve sağlam iş elbiseleri giyin!

Kulak koruyucu kullanın

Koruyucu gözlük takın

Koruyucu eldiven takın

Automix'le çalıştığınızda önemlidir:

Karıştırma işlemi esnasında elinizi ya da herhangi bir objeyi koruyucu kafesten içeri sokmaya çalışmayın. Fiziksel tehlike vardır!

Teknik Bilgi

Automix 1801

Nominal Gerilim 230 V ~
Güç Girişi 1500 W
Nominal Akım 7,0 A
Sip. No. 07614

Frekans: 50 - 60 Hz

Nominal Hız: 50 rpm

Karıştırıcı Tutucu: M 20, dişividalı

Koruma Sınıfı: II

Koruma Derecesi: IP 20

Ağırlık: yaklaşık. 26.5 kg

Parazit Bastırma: EN 55014 ve EN 61000'e göre

Temin

Karıştırıcı sehpası, kova, karıştırıcı sepeti, koruyucu hazne ve kullanım kılavuzu ile karton kutusunda.

Kullanım Amacına Uygun Çalışma

Automix 1801 karışıma hazır harç, sıva ve beton, alçıtaşı, ve diğer inşaat malzemelerini orta ve yüksek kıvamda ve maksimim 50 kg'ye kadar karıştırmak içindir.

Güvenlik Talimatları

Alet sadece birlikte verilen sehpası ile birlikte kullanılmalıdır.

Aletin çalışma mili M20 dişi dişlidir.

Dişli ve ön yüzey temiz tutulmalıdır.

Karıştırma çubuğu montajında, montaj işlemini kolaylaştırmak için mil ve karıştırma çubuğu arasında halka bulunur ve bu karıştırma çubuğunun kolay ayrılması için bulunmaktadır.

Karıştırma sepeti SW 27 açık uçlu anahtar kullanılarak sökülmelidir.

Makinayla güvenli çalışmak sadece bu kullanıcı klavuzu tamamen okunarak ve belirtilen talimatlara sıkı sıkıya uyularak yapılabilir.

Buna ek olarak makinayla birlikte verilen genel güvenlik önlemlerine uyulmalıdır. İlk kullanımdan once kullanıcı pratik eğitim almalıdır.

Eğer bağlantı kablosu kullanım esnasında hasar görür ya da kesilirse dokunmayın ama acil olarak fişten çekin. Aleti asla hasarlı bağlantı kablosuyla kullanmayın.

Alet ıslak ya da nemli ortamlarda kullanılmamalıdır.

- Her zaman kullanımdan önce makinayı, kablosunu ve fişini kontrol edin.

• Oluşmuş hasarlar sadece uzmanlar tarafından tamir edilmelidir. Fişi prize sadece aletin düğmesi KAPALI konumda iken takınız.
• Makina dışarıda çalışırken kaçak akıma karşı her zaman koruyucu düğme (30 mA maks.) ile çalışın.

• Makina asla birinin gözetiminde olmadna kullanılmamalıdır.

• Makinanız gözetim altında değilken fişi çekin ve çalışma düğmesini kapatın. Örn: hazırlanma esnasında ya da iş bırakma esnasında, genel elektrik kesintilerinde, aksesuar takıp sökme işlemlerinde.

• Makina ne sebeple durursa dursun fişini prizden çekin. Bu şekilde istem dışı çalışmaları engellemiş olursunuz.
• Makinanızın gövdesinde, tetiğinde, kablosunda ya da fişinde hasar varsa kullanmayınız.
• Elektrikli aletler düzenli aralıklarla uzmanlar tarafından incelenmelidir.
  ■ Hareketli parçalara dokunmayın.
  ■ 16 yaşından küçük kişiler bu aleti kullanmamalıdır.
• Aleti kullanım esnasında kulak koruyucular ve koruyucu gözlük ve eldiven kullanın.

Daha ileri güvenlik önlemleri için eke bakınız.

Alet Montaji

Koruyucu kafesi, kovalı sehpayı, koruyucu hazneyi, çekme çubuğunu, karıştırma kovasını ve platik aksesuar çantasını kartondan çıkarın.

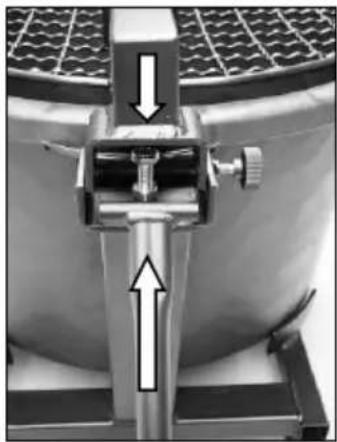

Koruyucu kafesi kovanın üzerine oturtun ve ardından çekme çubuğunu yerleştirin.

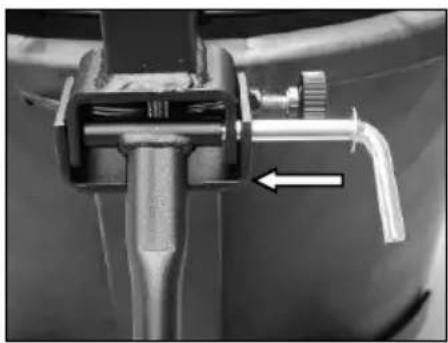

Bu üç bileşeni sabitleme civatasıyla sabitleyin.

Civatayı emniyet mandalı ile güvenlik altına alın.

Koruyucuyu M5 x10 ebatlarında 6 yıldız vida ve pulları ile birlikte sabitleyin.

Aleti sehpahasına 4 adet M8 X 20 alen vidası ve kilit halkalarıyla sabitleyin.

Alet kolunu aşağıya alın ve karıştırıcıyı sepetine yerleştirin.

Kovayı alt çerçevede oturtulması için bulunan 4 farklı kolcuktan birtanesine yerleştirin. Böylece karıştırma esnasında istem dışı kova dönmelerini engellemiş olursunuz.

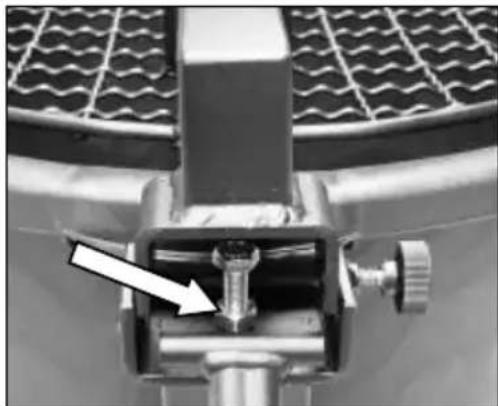

Makina Tutuculu Koruyucu Kafesin Ayarlanması

Automix 1801' in karıştırma çubukları fabrikada sepetine en uygun pozisyonlarda yerleştirilir.

Bu pozisyon şu şekilde ayarlanabilir:

Altıgen vidayı 17'lik anahtar çenesi ile gevşetin. Altıgen vidayı, karıştırma çubuğu kovanın sınırına paralel olacak ancak kovaya değmeyecek şekilde ayarlayın.

Vidayı bu pozisyonda tutarken, anahtar çenesi ile somununu sıkıştırın. Doğru pozisyonu seçin.

Elektrik Bağlantısı

Aleti çalıştırmadan önce, ana şebeke voltajının, makinanın üzerindeki bilgi levhasında belirtilen değerlerle uyumlu olup olmadığını kontrol ediniz. + 6 % ve – 10 % arası voltaj farklılıkları kabul edilebilir düzeylerdedir. Automix 1801 karıştırıcı, koruma sınıfı Il'ye göre yapılmıştır.

Uzatma kablolarını sadece yeterli yan kesitleri olduğu sürece kullanın. (min. 2.5 mm²). Düşük kesitli kablolar kullanılması kablonun ve motorun çabuk ısınmasına, performansta düşmeye yol açabilir.

Alet Koruma

Uygunsuz kullanımlar hasarlara neden olabilir.

Bu sebepten ötürü aşağıdaki kuralların sıkı sıkıya takip edilmesi gerekmektedir:

Sadece üretici tarafından üretilmiş karıştırma çubuklarının kullanılması tavsiye edilmektedir.

Makinayı kendi kendine duracak kadar yormayın.

Kullanıcıyı ve motoru korumak adına Automix mekanik aşırı yük korumasına sahiptir.

Döner çubuğun ani kilitlenmesi durumunda, çevirme mili mekanik olarak kavramasından ayrılacaktır.

Etkinliği arttırmak için debriyaj maksimum 2 saniye kaymalıdır. Olası bir aşınma durumunda yetkili servis tarafından değişimi yapılmalıdır.

Açma ve Kapama

Makina dik konumda ve kilitlenmiş alet koluyla çalıştırılmalıdır. Makina kapatıldıktan sonra, sadece karıştırıcılar durduğu zaman kilit açılmalı ve alet bırakılmalıdır.

Kullanmak

Motor kafasını karıştırıcı sepetiyle birlikte kovaya yerleştirin ve mandallı vidayı ok yönünde çevirerek kilitleyin.

Karıştırma sepetini kovaya oturtmak için, karıştırıcının alet kolu boyunca olduğundan emin olun.

Karışima şu şekilde hazırlanın:

Her zaman aleti yüksüz başlatın.

İşlenecek malzemeye göre şu adımları gerçekleştirin:

Zemin ve Duvar Fayans Yapıştırıcıları

Malzeme torbasındaki talimatları dikkatli bir şekilde okuyunuz.

Arzu ettiğiniz miktarda yapıştırıcıyı ekledikten sonra, gerektiği kadar suyu kovaya ekleyin.

Makinayı çalışır konuma getirin. Karışımın ilk torbasının (25 kg) dakikada 10/kg dk. olacak şekilde koruyucu kafesten içeri dökün.

Aynı şekilde devam ederek ikinci paketi (25 kg) de dökmeye devam edin.

Böylece karışımın topaklaşmasını engelleyebilirsiniz.

Gerekli olduğu taktirde yapıştırıcıyı 5-10 dakika bekletin ve ardından bir kaç dakika daha karıştırın.

Cimento

Karıştırıcı karışıma hazır çimento, alçı vb. İçin çok uygundur.

Automix orta yoğunluktaki çakıl karışımları ve katkı maddelerini karıştırmak için tasarlanmamıştır.

Karışima hazır çimento ve alçı karışımı için "Zemin ve Duvar Fayans

Yapıştırıcıları" bölümünde anlatılan işlemleri yapın.

Harç çok fazla su tutan bir malzeme olduğundan, yapıştırıcı, çimento ve eklerin dikkatli bir şekilde ayarlanması gerekmektedir.

Epoksi Reçineler

Automix aletinizi aşırı yüklememek için epoksi reçinelerini işlemek için, yeterli düzeyde akışkanlığın olup olmadığı ve belirli ağırlıkta olmaları gerekmektedir.

Üreticinin tavsiye ettiği adetlerde reçine, sertleştirici ve toz karıştırma kovasına konulmalıdır.

Bileşenleri topaklanmaması ve baloncuklar oluşmaması için dikkatli karıştırınız.

Boya

Çözelti için gerekli olan boyayı, suyu ve ek karışımları ekleyiniz.

Dikkat!

Kimyasalların ve çözeltilerin yapısı karıştırma kovasına zarar verebilir.

Automix aletinizi kullanmadan öne, karıştırılacak ürünlerin üretici gereksinimleri ile uyumlu olup olmadığını control ediniz.

Kovanın Sökülmesi

Aleti kapatın ve karıştırma sepetinin durmasını bekleyin.

Alet kolu kilidini açın.

Alet kolunu kovadan çıkarın.

Sehpa tutucusundan kovayı kaldırın.

İlgi ve Bakım

Tamir işlemleri sadece kalifiye, eğitimli ve tecrübeli uygun kişilerce gerçekleştirilmelidir.

Her tamirden sonra makinanız elektrik uzmanı tarafından incelenmelidir. Tasarımı nedeniyle makinanız minimum ilgi ve bakıma ihtiyaç duyar. Aşağıdaki işlemler düzenli olarak yapılmalıdır :

• Makinanız kadar havalandırma girişleri de her zaman temiz olmalı.
• Çalışmanız esnasında lütfen yabancı maddelerin makinanın içerisinde girmediğine dikkat edin.
  ■ Arıza durumunda, tamirat yetkili serviste gerçekleştirilmelidir.

Çevre Koruma

Atıkların yok edilmesi yerine ham madde geri dönüşümü

Taşıma esnasında hasarları engellemek için, elektrikli el aleti sağlam paketleme ile gönderilmelidir. Paketleme makina ve aksesuarlada olduğu gibi geri dönüştürülebilir malzemelerden yapılmıştır ve buna uygun olarak dönüştürülebilir.

Makinanın plastik bileşenleri imal edildiği malzemeye gore işaretlenmiştir, böylelikle ilgili toplanma merkezlerine gönderilmek için daha kolay ayrıştırılabilir yapıdadırlar.

Sadece AB ülkeleri içer

Elektrikli aletlerinizi ev atıklarıyla birlikte atmayınız!

Avrupa Direktifi 2012/19/EU elektriksel ve elektronik ekipmanları ve bileşenlerinin yönetmeliği ulusal kanunlara uyumlu bir şekilde, ömrünün sonuna ulaşan elektrikli el aletleri ayrıştırılarak toplanmalı, ve ilgili geri dönüşüm merkezlerine gönderilmelidir.

Gürültü Yayılımı / Titreşim

Gürültü yayılımı göstergesi DIN 45 635, bölüm 21'e uygun olarak yapılmıştır. Çalışma alanının akustik basıncı 85 dB (A)'ya erişebilir; bu sebepten ötürü koruyucu önlemler alınmalıdır.

Kulak Koruyucu Takın!

Tipik tutacak kol titreşimi 2.5 m/s² nin altındadır. Ölçülen değerler EN 60 745'e göre belirlenmiştir.

Belirtilen titreşim yayılım seviyeleri makinanın ana uygulamalarının sonucunda olanlardır. Eğere makina farklı uygulamalarda farklı aksesuarlarla ya da bakımsız ise farklı değerler çıkabilir. Bu önemli ölçüde toplam çalışma süresine maruziyetini arttırabilir.

Tahmini olarak maruz kalınan titreşimi hesaplarken cihazın çalışmadığı yada çalışıp aslında işlemi gerçekleştirmediği zamanları da değerlendirin. Bu maruz kalınan etkiyi önemli ölçüde azaltır.

Aksesuarların bakımı, kullanıcıının ellerinin sıcak tutulması, çalışmanın organize edilmesi gibi kullanıcıyı titreşimin etkilerinden koruyacak diğer faktörleri tespit edin.

CE

Uygunluk Beyani

Bu ürünün aşağıdaki standartlarla ve belgelere uyumluluğunu beyan ederiz:

2011/65/EU, 2014/30/EU, 2006/42/EG direktiflerine göre EN 60 745

Teknik dosya (2006/42/EC) şurdadır:
