Automix 1801 - Outil électrique Eibenstock - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Malaxeur électrique
Marque	Eibenstock
Modèle	Automix 1801
Fréquence	50 - 60 Hz
Vitesse à vide	50 min⁻¹
Capacité de mélange max.	50 kg
Filetage de l'axe	M20
Classe de protection	II
Indice de protection	IP20
Poids	26,5 kg
Tension d'alimentation	220 - 240 V
Embrayage de sécurité	Oui
Grille de protection	Incluse
Support avec seau	Inclus
Agitateur	Inclus
Utilisation recommandée	Mélange de plâtre, mortier, béton prêt à l'emploi, colles, résines époxy, peintures
Entretien	Nettoyer régulièrement les fentes de ventilation ; faire vérifier par un spécialiste
Réparabilité	Réparation par un atelier agréé Eibenstock
Garantie	Conforme aux dispositions légales nationales

FOIRE AUX QUESTIONS - Automix 1801 Eibenstock

Comment démarrer l'Automix 1801 ?

Abaissez et verrouillez le bras de l'appareil, puis mettez l'interrupteur sur la position ON. L'appareil ne peut démarrer que si le bras est abaissé et verrouillé.

Quels matériaux puis-je mélanger avec l'Automix 1801 ?

Vous pouvez mélanger du plâtre, du mortier prêt à l'emploi, du béton, des colles pour carreaux, des résines époxy et des peintures. La quantité maximale est de 50 kg.

Que faire si le moteur s'arrête brusquement pendant l'utilisation ?

Mettez immédiatement l'interrupteur sur la position OFF pour éviter un redémarrage intempestif. L'embrayage de sécurité a pu agir en cas de surcharge. Attendez quelques instants avant de redémarrer.

Comment assembler l'Automix 1801 ?

Fixez la grille de protection sur le seau, installez le timon et fixez les éléments avec le boulon de serrage et la goupille fendue. Fixez la protection avec 6 vis Philips, puis l'appareil sur le support avec 4 vis Allen M8x20. Abaissez le bras et placez le seau dans le support inférieur.

Comment régler la position de l'agitateur ?

Desserrez l'écrou hexagonal avec une clé à griffes de taille 17, ajustez l'écrou pour que la course de l'agitateur soit maximale et parallèle au bord du seau sans toucher, puis resserrez l'écrou.

Quelle est la capacité maximale de mélange ?

La capacité maximale de mélange est de 50 kg. Ne dépassez pas cette limite pour éviter une surcharge du moteur.

Quelles précautions de sécurité dois-je prendre ?

Portez des gants, des lunettes de protection et un protecteur anti-bruit. Ne passez pas la main à travers la grille de protection. Débranchez l'appareil avant tout entretien. Ne l'utilisez pas en milieu explosif ou sur une échelle.

Comment nettoyer l'Automix 1801 ?

Maintenez l'appareil propre, en particulier les fentes de ventilation. Évitez l'introduction de corps étrangers. Utilisez un chiffon légèrement humide ; ne pulvérisez pas d'eau. Faites vérifier régulièrement par un spécialiste.

Que faire en cas de câble endommagé ?

Ne touchez pas le câble endommagé. Débranchez immédiatement l'appareil. Ne l'utilisez plus et faites-le réparer par une personne compétente ou un atelier agréé.

Comment transporter l'Automix 1801 ?

Utilisez la barre de traction pour déplacer l'ensemble. Ne transportez jamais l'outil par le câble. Avant de le déplacer, assurez-vous que l'agitateur est arrêté et que la prise est débranchée.

MODE D'EMPLOI Automix 1801 Eibenstock

Les plus importantes mesures de sécurité sont indiquées sur l'outil sous forme de symboles.

Lire le mode d'emploi

Travaillez avec attention et concentration. Gardez l'endroit ou vous travaillez propre et évitez les situations hasardeuses.

Prenez toutes les précautions nécessaires pour travailler en toute sécurité.

Pour votre protection quelques mesures de sécurité doivent être prises:

Protecteur anti-bruit

Lunettes de protection

Gants de protection

Remarques importantes lors de l'utilisation de l'Automix :

Pendant le processus de mélange, veillez à ne pas passer votre main à travers la grille de protection ou y insérer d'objet. Risque de blessure !

Caractéristiques Techniques

Automix 1801

Fréquence: 50 - 60 Hz

Vitesse en charge: 50 min -1

Quantité de mélange max : 50 kg

Axe: M 20

Classe de protection: II

Grade de protection : IP 20

Poids: 26,5 kg

Malaxeur avec support, seau, agitateur et manuel d'utilisation dans une boîte en carton.

L'outil Automix 1801 est destiné à la préparation et au mélange de plâtre, de mortier et de béton prêt à l'emploi, ainsi que de gypse, de chaux et d'autres matériaux de construction, de moyenne à haute viscosité. La quantité maximale de mélange qui peut être préparé est de 50 kg

Consignes générales

L'outil ne doit être utilisé qu'entièrement monté sur le support fourni.

L'arbre de l'outil est équipé d'un filetage femelle M20.

Le filetage et les surfaces avant doivent être gardés propres.

Lors de l'assemblage de l'agitateur, mettez l'anneau en cuivre fourni avec l'outil entre l'arbre et l'agitateur afin de faciliter le démontage ultérieur de l'agitateur.

L'agitateur peut être démonté en utilisant une clé plate SW 27

Lisez soigneusement et complètement les instructions de sécurité et appliquez les pour pouvoir travailler dans les meilleurs conditions de sécurité.

De plus, des règles complémentaires de sécurité doivent être respectées. Avant d'utiliser cet outil pour la première fois demandez de vous faire une démonstration.

Si le cable est endommagé, ne le touchez pas. Débranchez l'outil.

Ne jamais utiliser un outil avec un cable déterrioré.

Ne pas laisser votre outil sous la pluie.

• Ne pas utiliser votre outil en milieu explosive
• Ne pas utiliser votre outil si vous êtes sur une échelle. Ne jamais transporter l'outil par le cable. Vérifier avant utilisation que le cable et la prise de courant soient en bon état. Si cela n'était pas le cas, faites réparé votre outil par une personne compétente. Vérifier que l'interrupteur soit en position OFF avant de brancher l'outil.
• Une mauvaise utilisation de l'outil peut jouer sur l'acceptation de la garantie.
  ■ Veiller à un état de sécurité de la machine.
• Vérifier constament l’état de votre outil pendant les travaux. Dans tous les cas de figure : montage ou démontage d’un accessoire ou de l’outil, vous devez débranché la prise de courant.
• Si l'outil s'arrête pendant l'utilisation, mettez l'interrupteur sur la position OFF, cela permettra d'éviter un démarrage intempestif.
• Ne pas utiliser l'outil lorsque la carcase, l'interrupteur, le cable ou la prise de courant sont endommagés
• Les outils électriques doivent être régulièrement revises par un spécialiste.
• Ne pas toucher les pièces en rotation.
• Les enfants de moins de 16 ans ne peuvent pas utiliser la machine.

- L'utilisateur et les personnes de son entourage doivent porter des gants,

des lunettes, Protecteur anti-bruitet des vêtements appropriés.

Toujours travailler avec le maximum de concentration.

Pour les instructions supplémentaires sur la sécurité voir le document en annexe!

Assemblage de l'appareil

Enlevez la grille de protection, le support avec le seau, le cache de protection, la barre de traction, l'agitateur et la poche en plastique des accessoires de l'emballage.

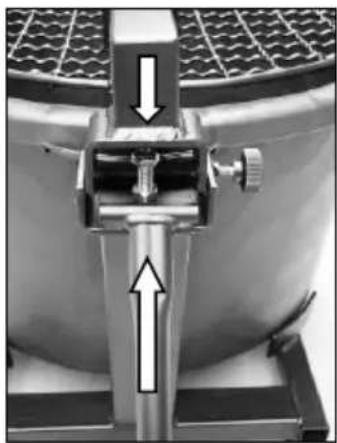

Fixez la grille de protection sur le seau et installez le timon.

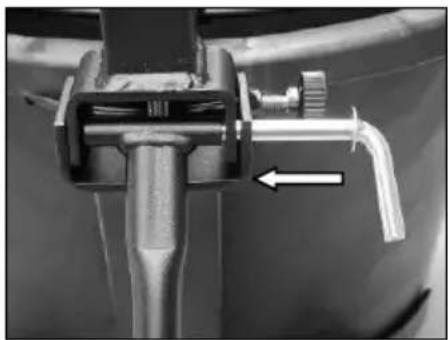

Fixez les trois éléments au moyen du boulon de serrage.

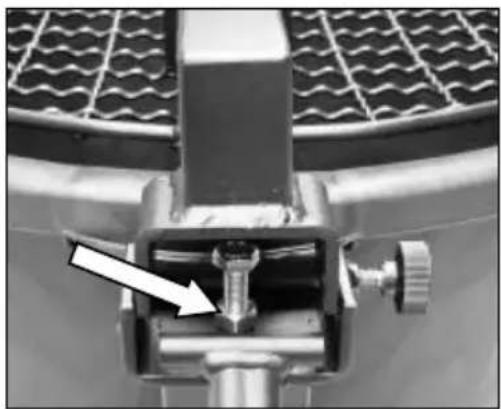

Fixez bien le boulon à l'aide de la goupille fendue.

Fixez la protection à l'aide des 6 vis Philips M5 x 10 et rondelles.

Fixez l'appareil solidement au support avec les 4 vis Allen M8 x 20 et les boulons de serrage appropriés.

Abaissez le bras de l'outil et installez le seau mélangeur.

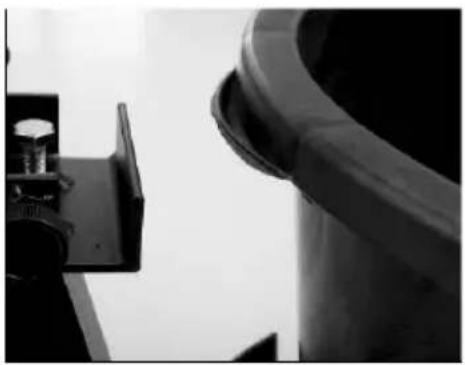

Placez le seau dans le support inférieur de manière à ce que l'une de ses quatre poignées s'enclenche dans l'encoche prévue. Ainsi, vous évitez tout mouvement involontaire lors du processus de mélange.

L'Automix 1801 est préréglé en usine sur la position optimale de l'agitateur dans le seau.

Ce réglage peut être modifié comme suit :

Desserrez l'écrou hexagonal avec une clé à griffes de taille 17. Ajustez l'écrou hexagonal pour que la course de l'agitateur soit maximale et parallèle au bord du seau, mais de façon à ce qu'elle n'entre pas en contact avec le seau. Maintenez la vis dans cette position en utilisant la clé à griffes et resserrez l'écrou. Vérifiez le positionnement correct.

Alimentation électrique

Avant la mise en service, vérifiez si la tension et la fréquence du secteur correspondent aux données figurant sur la plaque signalétique. Des écarts de tension de + 6 % et – 10 % sont autorisés. Le mélangeur est repris dans la classe de protection II. Utiliser uniquement des rallonges d'une section suffisante. Une section trop faible peut provoquer une perte de puissance excessive et une surchauffre de la machine et du câble.

Embrayage de sécurité

L'embrayage de sécurité agit lorsque le moteur est surchargé.

L'embrayage absorbe les chocs et les charges excessives. Ceci n'est qu'une aide, mais en aucun cas une protection totale. Ainsi vous devez manipuler et utiliser votre moteur avec attention. Pour ne pas endommager votre moteur, l'embrayage de sécurité ne fonctionne que sur de très courtes périodes (maximum 2 secondes). L'embrayage doit être réajusté par un atelier agréé après une usure trop importante.

Mise en marche/arrêt

L'appareil peut démarrer seulement avec le bras de l'appareil abaissé et verrouillé. Après avoir éteint l'appareil, la fermeture peut être ouverte et le bras de l'l'appareil relevé seulement lorsque l'agitateur est arrêté.

Utilisation

Insérez la tête du moteur avec le seau mélangeur dans le support et verrouillez en tournant la vis moletée dans le sens de la flèche.

Préparez le mélange comme suit:

Toujours démarrer l'l' appareil sans charge.

Selon le matériau à traiter, procédez comme suit.

Colles pour carreaux de sol et muraux

Lisez attentivement les instructions mentionnées sur le sac de matériau.

Pour préparer la quantité désirée de colle, mettez la quantité d'eau correspondante dans le seau. Allumez l'outil. Ajoutez le contenu du premier sac (25 kg) dans le seau, en versant avec un débit d'environ 10 kg/min à travers la grille de protection. Continuez ainsi de façon régulière et ininterrompue avec le deuxième sac (25 kg). Vous évitez ainsi que le mélange ne forme des grumeaux. Si nécessaire, laissez reposer la colle pendant 5 à 10 min, puis mélangez à nouveau pendant quelques minutes.

Plâtre prémélangé et mortier prêt à l'emploi

L'agitateur est tout à fait adapté pour mélanger le mortier prêt à l'emploi, le plâtre, etc. Automix n'est pas conçu pour mélanger le béton ou le mortier avec du gravier de taille moyenne et des adjuvants. Pour préparer le plâtre ou le mortier prêt à l'emploi, le processus est décrit dans la section « Colles pour carreaux de sol et muraux » ci-dessus. Comme le mortier est fortement hygroscopique, et compte tenu du durcissement important du

mélange, il est nécessaire de bien respecter les proportions de colle, de ciment ou d'additifs pour le mélange désiré.

Résines epoxy

Pour fabriquer les résines époxy, il est nécessaire de vérifier la viscosité et le poids spécifique du mélange qui doit être préparé afin d'éviter une surcharge du malaxeur Automix.

Versez dans le seau les quantités de résine, de durcisseur et de poudre, préconisées par le producteur.

Mélangez avec soin les composants afin d'éviter la formation de bulles ou de grumeaux.

Peintures

Versez la peinture dans le seau et ajoutez la quantité d'eau ou d'adjuvants nécessaires à la préparation.

IMPORTANT!

L'utilisation de produits chimiques ou de solvants peut altérer les propriétés du seau. Avant d'utiliser Automix, vérifiez que les produits à mélanger sont conformes aux exigences spécifiées par le constructeur du malaxeur.

Retrait du seau

Mettez l'l'appareil hors tension et attendez que l'agitateur soit arrêté.

Ouvrez la fermeture du bras de l'outil.

Enlevez le bras de l'outil du seau.

Soulevez le seau de l'encoche du support.

Maintenance

Avant d'effectuer toute intervention sur l'appareil, débranchez l'outil

Une réparation ne doit être effectuée que par personnel qualifié ayant la formation et l'expérience demandées.

L'appareil doit être vérifié par un spécialiste électricien après chaque réparation. De par sa conception l'outil électrique ne demande qu'un minimum d'entretien. Il faut cependant effectuer les travaux et les vérifications suivants dans des intervalles réguliers:

• L'outil électrique et les fentes de ventilation doivent être maintenus en état propre.
• Evitez l'introduction de corps étrangers dans l'enceinte de l'outil électrique en travaillant.

- En cas de panne de l'appareil, la réparation ne doit être effectuée que par un atelier autorisé.

Protection de l'environnement

Récupérer les matières premières plutôt que de jeter des déchets

Afin d'éviter des dégâts pendant le transport, l'outil doit être livré dans un emballage résistant. L'emballage ainsi que l'outil et les accessoires sont fabriqués en matériaux recyclables et doivent être traités en conséquence lorsqu'ils sont jetés.

Les parties en plastiques de l'outil sont indiquées, permettant ainsi de trier et d'éliminer les déchets dans le respect de l'environnement, en utilisant les installations de collecte proposées.

Pour les pays européens uniquement

Ne pas jeter les appareils électriques dans les ordures ménagères !

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

Bruit / Vibration

Le bruit de cet outil électrique est mesuré selon la norme DIN 45 635, partie 21.

Le niveau de pression acoustique sur le lieu de travail peut dépasser 85 dB (A). Dans ce cas, il convient de prendre des mesures de protection anti-bruit pour l'utilisateur.

Portez une protection acoustique!

La vibration de la main et du bras est typiquement plus petit que 2,5 m/s². Données de mesure conformément à la norme européenne 60 745.

Le niveau de vibration indiqué dans les présentes instructions de service a été mesuré conformément à un procédé de mesure normalisé dans la norme EN 60745 et peut être utilisé pour comparer différents outils électriques. Il est également adapté pour une estimation provisoire de la sollicitation vibratoire. Le niveau de vibration indiqué représente les principales applications de l'outil électrique. Mais si l'appareil électrique est

utilisé pour d'autres applications, avec des forets divergents ou après une maintenance insuffisante, le niveau de vibration peut diverger. Cela peut augmenter nettement la sollicitation vibratoire pendant la totalité de la période de travail. Pour évaluer exactement la sollicitation vibratoire, il faut également tenir compte des périodes pendant lesquelles l'appareil est débranché ou pendant lesquelles il est branché mais où il n'est pas effectivement utilisé. Cela peut nettement réduire la sollicitation vibratoire pendant la totalité de la période de travail. Définissez des mesures de sécurité supplémentaires pour protéger l'opérateur contre l'effet des vibrations comme par exemple: maintenance d'outils électriques et de forets, tenir les mains bien chaudes, organisation des flux de travaux.

Garantie

Les appareils Eibenstock bénéficient d'une garantie conformément aux dispositions légales nationales (La facture ou le bon de livraison font office de preuve). Les défaillances résultant d'une usure normale, d'une surcharge ou d'une manipulation inappropriée sont exclues de la garantie. Il est remédié gratuitement aux défaillances résultant de défauts dus au matériel ou au constructeur, par réparation ou livraison d'une pièce de rechange. Les réclamations ne sont admises que lorsque l'appareil est envoyé non démonté au fournisseur ou à un atelier Eibenstock agréé.

CE Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants:

EN 61 029-1

conformément aux termes des réglementations en vigueur 2011/65/EU, 2014/30/EU, 2006/42/EG

Dossier technique (2006/42/CE) auprès de:
