GEBRUIKSAANWIJZING Automix 1801 Eibenstock

Oorspronkelijke gebruiksaanwijzing.....30 - 38

Original brugsanvisning....39 - 47

Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine.

Gebruiksaanwijzing lezen

Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situaties.

Neem voorzorgsmaatregelen om de gebruiker te beschermen.

Voor uw eigen veiligheid dient u de volgende veiligheidsvoorschriften te volgen:

Draag een veiligheidsbril

Draag veiligheidshandschoenen

Belangrijk bij het werken met de Automix:

Steek tijdens het mengen niet uw hand of enig voorwerp door het beschermrooster. Risico op letsel of schade!

Technische gegevens

Automix 1801

Voltage 230 V ~
Opgenomen vermogen 1500 W
Ampèrage 7,0 A

Frequentie: 50 - 60 Hz

Belast snelheid: 50 rpm

Te bewerken hoeveelheid tot: 50 kg

Aansluiting gereedschap: M 20

Voldoet aan de vlgd. richtlijnen: acc. to: EN 55014 and EN 61000

Levering

Menger met standaard, kuip, roerspaan en gebruiksaanwijzing in kartonnen doos.

Bestemd Gebruik

De Automix 1801 menger is bestemd voor het voorbereiden en mengen van zowel kant-en-klare pleister, mortel en beton als voor gips, kalk en andere bouwmaterialen of stoffen met een middelmatige tot hoge viscositeit tot een maximale hoeveelheid van 50 kg.

Algemene Aanwijzingen

De menger mag uitsluitend worden gebruikt wanneer hij volledig is gemonteerd op de meegeleverde standaard.

De aandrijfas van de menger is voorzien van een vrouwelijke schroefdraad M20.

De schroefdraad en de buitenzijde dienen schoon te worden gehouden.

Doe bij de montage van de roerspaan de meegeleverde koperen ring tussen de as en de roerspaan om de roerspaan gemakkelijker te kunnen verwijderen.

De roerspaan dient losgedraaid te worden met een steeksleutel SW 27.

Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften.

Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt.

Raak de kabel niet aan indien deze beschadigd is tijdens werkzaamheden en sluit onmiddellijk de stroomvoorziening af. Gebruik de machine nooit met een beschadigde kabel.

Zorg dat de machine niet aan direct regenwater blootgesteld wordt.

• Gebruik de machine niet in een omgeving met explosie gevaar.
• Draag de machine nooit aan de kabel. Controleer altijd voor gebruik de machine, kabel en stekker. Reparaties dienen verricht te worden door een geautoriseerde specialist. Zorg dat de machine uit staat als de stroomvoorziening aangesloten wordt.
• Manipulatie van de machine leidt tot verbeuring van de garantie.
• Zorgen voor een veilige toestand van de machine.
• Tijdens gebruik moet de machine constant onder toezicht zijn. De machine dient uit te staan en afgesloten van de stroomvoorziening indien: er geen toezicht is, bij plaatsen of verwijderen van de boor, bij stroomstoring en bij plaatsen of verwijderen van accessoires.
• Tijdens gebruik moet de machine constant onder toezicht zijn. De machine dient uit te staan en afgesloten van de stroomvoorziening indien: er geen toezicht is, bij plaatsen of verwijderen van de boor, bij stroomstoring en bij plaatsen of verwijderen van accessoires.
• Niet gebruiken indien delen van de behuizing, de knoppen, de kabel of de stekker beschadigd zijn.
• Elektrisch gereedschap moet regelmatig visueel geïnspecteerd worden door een specialist.
• Raak de draaiende onderdelen niet aan.
• Personen onder de 16 jaar mogen deze machine niet bedienen.

- De gebruiker en mensen in zijn omgeving dienen passende veiligheidsbrillen, een gehoorbescherming en veiligheidshandschoenen te dragen tijdens gebruik van de machine.

Werk altijd geconcentreerd. Werk altijd bedachtzaam en gebruik de machine niet als u niet volledig geconcentreerd bent.

Kijk in de bijgesloten brochure voor meer veiligheidsvoorschriften!

Apparaat Assembleren

Haal het beschermrooster, het standaard met kuip, het beschermschild, de tapstang, de mengmand en plastic zak met accessoires uit de kartonnen doos.

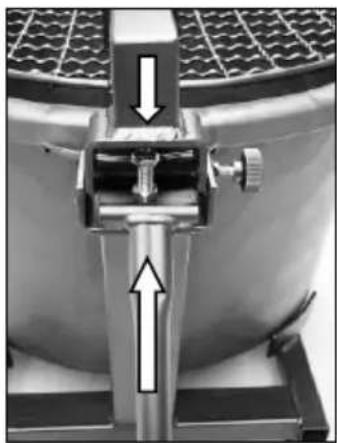

Bevestig het beschermrooster op de kuip en installeer de tapstang.

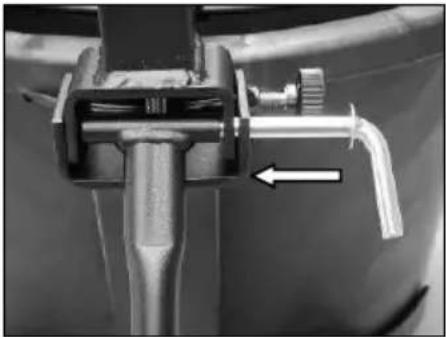

Bevestig de drie componenten d.m.v. de bevestigingsbout.

Bevestig het apparaat stevig op het standaard d.m.v. de 4 Allen schroeven M8 x 20 en de specifieke afdichtringen.

Zet de arm van het apparaat omlaag en steek de mengmand erin.

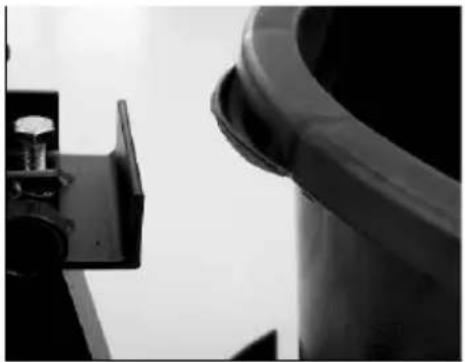

Plaats de kuip in het lagere frame, zodanig dan één van de vier hendels ervan in de hiervoor bestemde houder klikt. Hierdoor zal de kuip tijdens het mengproces niet onverwacht draaien.

Afstellen van het machinesteun

De Automix 1801 is in de fabriek zodanig afgesteld dat de roerspaan in de optimale stand in de kuip staat.

Deze stand kan als volgt worden aangepast:

Draai de zeskantmoer los met een steeksleutel 17. Stel de Zeskantbout zodanig af dat de roerspaan zo ver mogelijk parallel loopt met de rand van de kuip, maar dat hij hem niet raakt.

Houd de bout in deze stand met de steeksleutel en zet de moer weer vast.

Controleer de juiste stand.

Stroomvoorziening

Controleer eerst of het beschikbare voltage en de beschikbare frequentie overeenkomen met de gegevens op het typeplaatje. Een afwijking in voltage van +6 tot -10 % is toegestaan. De machine is veiligheidsklasse II. Gebruik alleen verlengkabels met voldoende aderdoorsnede. Een aderdoorsnede die te klein is kan leiden tot overmatig spanningsverlies en tot oververhitting van de kabel en de motor.

Veiligheidskoppeling

De veiligheidskoppeling werkt als de motor wordt overbelast. De koppeling absorbeert schokken en overmatige belastingen. Dat is wel een hulp, maar zeker geen volledige bescherming. U moet uw motor desondanks met zorg behandelen en gebruiken. Om uw motor niet te beschadigen werkt de veiligheidskoppeling alleen maar tijdens erg korte perioden (maximum 2 seconden). De koppeling moet na grote slijtage door een erkende werkplaats weer worden afgesteld.

In -en uitschakelen

Het apparaat mag alleen worden gestart met de arm van het apparaat omhoog en vergrendeld. De vergrendeling mag na uitschakeling van het apparaat worden geopend en de arm mag alleen omlaag worden gezet nadat de mengmand is gestopt.

Gebruik

Steek de motorkop met de mengmand in de kuip en vergrendel het door de gekartelde schroef in de richting van het pijltje te draaien.

De mix als volgt voorbereiden:

Start het apparaat altijd zonder lading.

Ga als volgt te werk, afhankelijk van het te verwerken materiaal:

Vloer- en Wandtegellijmen

Lees de aanwijzingen op de verpakking van het materiaal zorgvuldig door. Doe de vereiste hoeveelheid water in de kuip die benodigd is voor het aanmaken van de gewenste hoeveelheid lijm. Schakel de menger in. Voeg de inhoud van de eerste zak (25 kg) toe aan de kuip door het beschermrooster, met een snelheid van ong. 10 kg/min.Ga hiermee ononderbroken en gelijkmatig door met de tweede zak (25 kg), om klonteren van het mengsel te voorkomen. Laat indien vereist de lijm gedurende 5 tot 10 min staan en meng dan opnieuw gedurende enkele minuten.

Voorgemengde pleister en kant-en-klare mortel

De menger is uitermate geschikt voor het mengen van kant-en-klare mortel, pleister e.d. De Automix is niet ontworpen voor het mengen van beton of mortel met middelgrof grind en toevoegingen.

Verwerk kant-en-klare mortel en pleister zoals hiervoor beschreven in de sectie 'Vloer- en Wandtegellijmen'.

Aangezien mortel sterk hygroscopisch is dienen, met het oog op overmatig uitharding door mengen, de hoeveelheden lijm, cement of toevoegingen voor het gewenste mengsel zorgvuldig in de gaten te worden gehouden.

Epoxyharsen

Voor het verwerken van epoxyharsen is het noodzakelijk om de viscositeit en het specifieke gewicht van het te bereiden mengsel te controleren ter voorkoming van het overbelasten van de Automix menger. Doe de fabrikant aanbevolen hoeveelheden hars, verharder en poeder in de kuip. Meng de componenten zorgvuldig ter voorkoming van het vormen van bellen of klonten.

Verf

Doe de verf in de kuip en voeg de verdunning vereiste hoeveelheden water of toevoegingen toe.

BELANGRIJK!

Het gebruik van chemicaliën of oplosmiddelen kan de eigenschappen van de kuip aantasten. Controleer voor het gebruik van de Automix menger of de te mengen producten voldoen aan de vereisten van de fabrikant van de menger.

De kuip verwijderen

Schakel het apparaat uit en wacht totdat de mengmand stopt.

Open de vergrendeling van de apparaatarm. Haal de apparaatarm uit de kuip. Til de kuip uit de houder van het standaard.

Onderhoud

Sluit de stroomtoevoer af voordat u gaat werken aan de machine!

Reparaties mogen uitsluitend door gekwalificeerd, op basis van haar opleiding en ervaring geschikt personeel doorgevoerd worden.

Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden.

Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoud noodzakelijk is. Regelmatig dienen echter volgende werkzaamheden uitgevoerd c.q. dienen volgende componenten gecontroleerd te worden:

- Het elektrogedeelte en de ventilatiesleuven moeten schoon worden gehouden

- Let er tijdens de werkzaamheden op dat er geen vreemde voorwerpen terechtkomen in het inwendige van de roerinrichting.

Milieubescherming

Recyclage in plaats van afvalverwijdering

Om beschadiging tijdens het transport te vermijden moet het apparaat in een stevige en stabiele verpakking geleverd worden. Verpakking, apparaat en toebehoren zijn van recycleerbaar materiaal vervaardigd en moeten dienovereenkomstig behandeld en verwerkt worden.

De plastic elementen van het apparaat zijn speciaal gemerkt. Hierdoor kunnen ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties.

Alleen voor EU-landen

Geef elektrisch gereedschap niet met het huisvuil mee!

Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Geluid en trilling

De geluidsontwikkeling van dit elektrische apparaat wordt gemeten volgens de DIN 45 635, deel 21. Bij gebruik van het apparaat op de werkplek kan het geluidsniveau van 85 dB worden overschreden. In dat geval is het noodzakelijk om gehoorgeschermende maatregelen te treffen.

De waarden zijn gemeten volgens de EN 60 745.

Het in deze instructies vermelde trilniveau werd in overeenstemming met een in EN 60745 genormaliseerde meetmethode gemeten en kan voor de onderlinge vergelijking van elektrisch gereedschap gebruikt worden. Het is ook voor een voorlopige inschatting van de belasting door trillingen geschikt. Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gebruikt wordt, kan het trilniveau afwijken. Dit kan

de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen toenemen. Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehouden te worden met de perioden, tijdens dewelke het apparaat uitgeschakeld is of weliswaar in werking is, maar niet effectief gebruikt wordt. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen afnemen.

Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener vóór de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeidsprocessen.

Garantie

Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten. Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstock-werkplaats gezonden wordt.

CE Verklaring van Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 61 029-1

volgens de bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technisch dossier (2006/42/EG) bij:
