MANUALE UTENTE EPO 2003 R NT Eibenstock

Le istruzioni e le avvertenze importanti sono visualizzate da simboli sulla macchina:

Leggere le istruzioni per l'uso prima di utilizzare la macchina.

Lavorare in modo concentrato ed esercitare attenzione.

Mantenere pulito il posto di lavoro ed evitare situazioni pericolose.

Prendere precauzioni per proteggere l'operatore.

Quando si lavora, è necessario indossare occhiali di sicurezza, protezioni per l'udito, maschera antipolvere, guanti protettivi e indumenti da lavoro robusti!

Indossare protezioni per l'udito

Indossare occhiali protettivi

Utilizzo di una maschera antipolvere

Indossare guanti protettivi

Avvertenze

Avvertenza generale di pericolo

Avviso di tensione elettrica pericolosa

Avviso di superficie calda

Rischio di strappo o taglio

Indicazioni

Lucidatrice a umido / a secco EPO 200-3 R NT

Tensione nominale: 230V~
Consumo energetico: 1500 W
Corrente nominale: 6,8 A
Frequenza: 50 / 60 Hz
Velocità a vuoto: 2000 - 3000 giri/min
Diametro max. del disco: 3 x 100 millimetri
Diametro di lavoro: 200 millimetri
Attacco albero: 3 x M14a
Classe di protezione II
Grado di protezione IP 20
Peso: circa 5,2 kg
Codice Articolo 05723000

Soppressione delle interferenze radio secondo: EN 55014 e EN 61000 Accessori opzionali disponibili:

Articolo Cod.Art.
Disco di velcro ∅ 100 mm 37300000
Serbatoio dell'acqua pressurizzato da 10 l	35812000
Aspiratore industriale DSS 35 M iP	09919000
Aspiratore industriale ESS 35 MP	09931000

Per ulteriori informazioni sui nostri prodotti e sulla nostra vasta gamma di accessori, visitare: www.eibenstock.com

Contenuto della confezione

Lucidatrice a umido / a secco EPF 200-3 R NTcon 3 disco di velcro, riserva d'acqua e istruzioni per l'uso in una custodia.

Destinazione d'uso

La lucidatrice a umido/secco EPO 200-3 R NT è progettata per uso professionale.

Con l'utensile appropriato per l'applicazione corrispondente, viene utilizzata per smerigliare, lucidare e levigare la pietra naturale ecc. con metodi a umido o a secco. processo a secco.

Non caricare la macchina a tal punto da bloccarla.

Lavorare in sicurezza con il dispositivo è possibile solo se si legge integralmente il manuale di istruzioni e si seguono scrupolosamente le istruzioni in esso contenute. Inoltre, è necessario seguire le istruzioni generali di sicurezza contenute nel libretto allegato. Ottenere istruzioni pratiche prima di utilizzarlo per la prima volta. Conservare tutti gli avvisi di sicurezza e le istruzioni per il futuro.

Se il cavo di collegamento viene danneggiato o tagliato durante il lavoro, non toccarlo, ma scollegarlo immediatamente. Non utilizzare mai il dispositivo con il cavo di collegamento danneggiato

L'apparecchio non deve essere bagnato e non deve essere utilizzato in un ambiente umido.

• Non lavorare in prossimità di sostanze esplosive (benzina, diluenti).
• I materiali contenenti amianto non devono essere trattati.
• Controllare il dispositivo, i cavi e le spine prima di ogni utilizzo. Far riparare i danni solo da un professionista. Collegare la spina alla presa solo quando la macchina è spenta.
• Scollegare l'alimentazione quando la fresatrice per intonaco viene lasciata incustodita, durante i lavori di montaggio e smontaggio, in caso di caduta di tensione, durante l'inserimento o l'installazione di un accessorio.
• Azionare il dispositivo all'aperto tramite un interruttore differenziale con max. 30 mA.
• Spegnere la macchina se si ferma per qualsiasi motivo. In questo modo si evita l'accensione improvvisa in un momento non presidiato.
• Verificare che la velocità indicata sul disco sia uguale o superiore alla velocità della macchina.
• I platorelli devono essere conservati con cura e maneggiati secondo le istruzioni del produttore.
• Controllare l'accessorio prima di utilizzarlo; Non utilizzare prodotti rotti, incrinati o altrimenti danneggiati.

• Assicurarsi che l'utensile sia installato correttamente prima dell'uso e lasciarlo girare a vuoto in una posizione sicura per 30 secondi. Spegnere immediatamente l'apparecchio se si verificano vibrazioni significative o se vengono rilevati altri difetti.

• Durante il lavoro, guidare sempre il cavo di alimentazione, la prolunga e il tubo di aspirazione lontano dall'apparecchio verso la parte posteriore.

• Non utilizzare l'apparecchio se una qualsiasi parte dell'alloggiamento è difettosa o se l'interruttore, la linea di alimentazione o la spina sono danneggiati.
• Gli utensili elettrici devono essere ispezionati visivamente da un professionista a intervalli regolari.
• Non afferrare le parti rotanti.
• Le persone di età inferiore ai 16 anni non sono autorizzate a utilizzare il dispositivo.
• Mantenere le impugnature asciutte, pulite e prive di olio e grasso.

• Quando si lavora con questa macchina, indossare protezioni per l'udito e la polvere, occhiali di sicurezza e guanti protettivi.
• Assicurarsi che le persone nell'area di lavoro non siano messe in pericolo da particelle volanti.
• Tenere sempre il dispositivo con entrambe le mani durante il funzionamento.
• Cautela! L'utensile continuerà a funzionare dopo che la macchina è stata spenta.

Ulteriori istruzioni di sicurezza sono disponibili nell'allegato!

Collegamento elettrico

Prima della messa in esercizio verificare la corrispondenza della tensione e della frequenza di rete con i dati indicati sulla targhetta. Sono ammessi scostamenti compresi tra + 6 % e - 10 %.

Per motivi di protezione, l'EPO 200-3 R NT può essere utilizzato solo con un GFCI. La macchina è dotata di serie di un interruttore di protezione PRCD integrato nel cavo.

Attenzione!

• L'interruttore di protezione PRCD non deve trovarsi nell'acqua.
- Gli interruttori di protezione PRCD non devono essere utilizzati per l'accensione e spegnimento
- Prima di iniziare il lavoro, controllare il corretto funzionamento premendo il pulsante TEST.

Utilizzare solo cavi di prolunga di sezione sufficiente. Una sezione insufficiente potrebbe comportare una perdita eccessiva di potenza e il surriscaldamento dell'attrezzo e del cavo.

Sezioni minime e lunghezze massime consigliate per i cavi

Tensione di rete Sezione in mm2
	1,5	2,5
110V	20	40 m
230V 50 m 80 m

La macchina dispone di una limitazione della corrente d'avviamento che impedisce agli interruttori automatici rapidi di scattare inavvertitamente.

Accensione/spegnimento

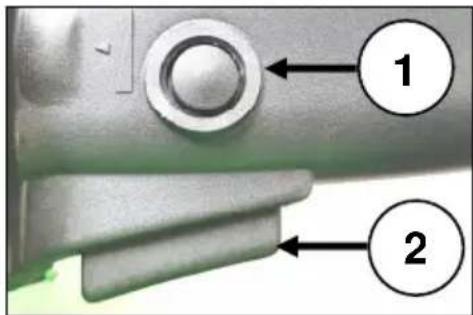

1 2

Per avviare l'utensile elettrico, premere prima il blocco di accensione (1), quindi premere l'interruttore di accensione/spegnimento (2) e tenerlo premuto.

Note:

Per motivi di sicurezza, l'interruttore on/off non può essere bloccato, ma deve essere tenuto premuto costantemente durante il funzionamento. Per spegnere l'utensile elettrico, rilasciare il pulsante di accensione.

L'EPO 200-3 R NT è dotato di una rotella di regolazione con la quale è possibile regolare la velocità può essere regolata in modo continuo tra 2000 e 3000 giri/min. Si trova sull'impugnatura dell'interruttore.

Cambio utensile

Attenzione!

Scollegare la spina di rete prima di intervenire sull'apparecchio!

Attivare il blocco del mandrino e tenerlo premuto.

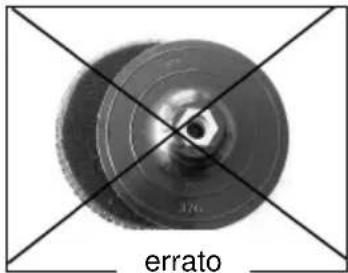

Montare prima i dischi in velcro sul mandrino di lavoro. Avvitarli e stringerli saldamente. Utilizzare il blocco del mandrino per tenerli in posizione.

Premere i dischi di smerigliatura o lucidatura necessari per l'applicazione sui platorelli a gancio e ad anello. Assicurarsi che il disco sia posizionato il più precisamente possibile sul platorello. Ciò consente al dispositivo di funzionare senza problemi.

Lasciare girare brevemente la macchina in una posizione sicura. Se l'utensile gira in modo irregolare, interrompere immediatamente il lavoro.

Levigatura a secco:

La polvere generata durante il lavoro è dannosa per la salute. È quindi necessario utilizzare un aspirapolvere e indossare una maschera antipolvere durante la levigatura/lucidatura.

L'aspirapolvere a umido/secco appropriato (classe di polvere M) è disponibile come accessorio. Si inserisce direttamente nella presa prevista sul cofano di aspirazione.

Macinazione a umido:

l'attacco dell'acqua è collegato al raccordo del coperchio di protezione. Collegare la macchina alla rete idrica o a un serbatoio d'acqua in pressione utilizzando il nipplo a innesto GARDENA.

Utilizzare la macchina solo con acqua pulita e con un'alimentazione idrica sufficiente. La pressione massima dell'acqua non deve superare i 3 bar! L'alimentazione dell'acqua deve essere regolata in base al materiale.

Prima della messa in funzione, la protezione antipolvere/spruzzo fissata al coperchio di protezione deve essere adattata all'altezza degli utensili di inserimento (dischi). A tal fine, posizionare l'apparecchio con gli utensili di inserimento montati su una superficie liscia e fissare le strisce di protezione al coperchio di protezione e al segmento rimovibile con il velcro con una distanza di circa 1-3 mm dalla superficie.

Accendere l'apparecchio e posizionarlo con cautela sulla superficie da lavorare. Tenere l'apparecchio saldamente con entrambe le mani: una mano sull'impugnatura dell'interruttore e la seconda sulla calotta del motore. Lavorare con un movimento lineare o circolare.

Lavorare con una leggera pressione. Una pressione eccessiva aumenta l'usura dell'abrasivo e peggiora il risultato della levigatura.

Per tutti gli altri lavori di levigatura, lavorare solo con il coperchio di protezione completamente chiuso.

Aspirazione della polvere

La polvere generata durante il lavoro è dannosa per la salute. È quindi necessario utilizzare un aspirapolvere e indossare una maschera antipolvere durante la levigatura. L'aspiratore a umido/asciutto ESS 35 MP è disponibile come accessorio. Questo viene collegato direttamente alla presa presente sul cofano di aspirazione.

Per fissare saldamente il tubo di aspirazione, è possibile assicurarlo contro lo scivolamento utilizzando il fissaggio del tubo. Il foro necessario nel tubo di aspirazione deve essere praticato come segue:

Inserire il tubo di aspirazione nell'apertura di aspirazione del cofano.

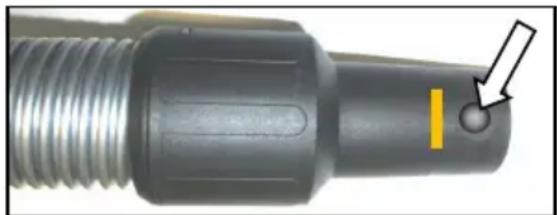

Segnare la profondità di inserimento con una penna.

Praticare un foro di ∅ 6 mm nell'ugello del tubo flessibile a 9 mm da questo segno (linea).

Quando si inserisce il tubo di aspirazione, tirare l'anello di fissaggio del tubo di aspirazione e ruotare il connettore del tubo fino a quando il fissaggio si innesta.

Protezione da sovraccarico

L' EPO 200-3 R NT è dotato di protezione elettronica e termica da sovraccarico per proteggere l'operatore, il motore e l'utensile.

Elettronica: In caso di sovraccarico a causa di un'eccessiva pressione di contatto, l'elettronica reagisce abbassando la velocità della macchina. Una volta che la pressione è stata alleviata o ridotta, il lavoro può continuare normalmente. Se la macchina non viene scaricata o se continua a essere esercitata troppa pressione sul dispositivo, la macchina si spegne. Dopo che la macchina è stata spenta, l'interruttore dell'apparecchio deve essere spento e riacceso per poter continuare a lavorare.

Termico: Con l'aiuto di una termocoppia, il motore è protetto dalla fusione in caso di sovraccarico prolungato. In questo caso, la macchina si spegne automaticamente e può essere rimessa in funzione solo dopo un adeguato raffreddamento (circa 2 min). Premere l'interruttore on-off! Il tempo di raffreddamento dipende dal riscaldamento dell'avvolgimento del motore e dalla temperatura ambiente.

Cura e manutenzione

Prima di iniziare i lavori di manutenzione o riparazione, assicurarsi di scollegarlo!

Le riparazioni possono essere eseguite solo da personale qualificato e idoneo in base alla formazione ed esperienza. L'apparecchio deve essere controllato da un elettricista qualificato dopo ogni riparazione.

L'utensile elettrico è progettato per richiedere un minimo di cura e manutenzione. Tuttavia, è necessario osservare sempre i seguenti punti:

• L'utensile elettrico e le prese d'aria devono essere mantenuti sempre puliti.
• Durante il lavoro, è necessario prestare attenzione per assicurarsi che nessun oggetto estraneo penetri all'interno dell'utensile elettrico.
• In caso di guasto del dispositivo, la riparazione deve essere eseguita solo da un'officina autorizzata.

Il servizio clienti risponderà alle tue domande sulla riparazione e la manutenzione del tuo prodotto, nonché sui pezzi di ricambio.

Il team di consulenza applicativa EIBENSTOCK sarà lieto di aiutarvi con qualsiasi domanda possiate avere sui nostri prodotti e sui loro accessori.

Protezione dell'ambiente

Recupero delle materie prime invece dello smaltimento dei rifiuti

Per evitare danni durante il trasporto, il dispositivo deve essere consegnato in un imballaggio robusto. L'imballaggio, le attrezzature e gli accessori sono realizzati con materiali riciclabili e devono essere smaltiti di conseguenza. Le parti in plastica del dispositivo sono contrassegnate. Ciò consente uno smaltimento differenziato e rispettoso dell'ambiente tramite i centri di raccolta offerti.

Solo per i paesi dell'UE

Non gettare gli utensili elettrici nei rifiuti domestici! Secondo la Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nel diritto nazionale, gli utensili elettrici usati devono essere raccolti separatamente e riciclati in modo ecologicamente corretto.

Rumore / Vibrazioni

Il rumore di questo utensile elettrico è misurato secondo EN 62841-2-3. Il livello di pressione sonora sul posto di lavoro può superare gli 85 dB(A); In questo caso, sono necessarie misure di isolamento acustico per l'operatore.

Indossare protezioni per l'udito!

La vibrazione mano/braccio è in genere inferiore a 2,5 m/s². Valori misurati determinati in conformità alla norma EN 62841-2-3. Il livello di vibrazione indicato rappresenta le principali applicazioni dell'utensile elettrico. Tuttavia, se l'utensile elettrico viene utilizzato per altre applicazioni, con utensili diversi o manutenzione inadeguata, il livello di vibrazione può variare. Ciò può aumentare significativamente l'esposizione alle vibrazioni durante

l'intero periodo di lavoro. Per una stima accurata dell'esposizione alle vibrazioni, è necessario tenere conto anche dei tempi in cui il dispositivo è spento o in funzione ma non è effettivamente in uso. Ciò può ridurre significativamente l'esposizione alle vibrazioni durante l'intero periodo di lavoro. Stabilire ulteriori misure di sicurezza per proteggere l'operatore dagli effetti delle vibrazioni, come ad esempio: manutenzione degli utensili elettrici e degli utensili di inserimento, tenere le mani calde, organizzazione dei processi di lavoro.

Copertura antipolvere

Le polveri di materiali come vernici a base di piombo, alcuni tipi di legno, minerali e metalli possono essere dannose per la salute. Il contatto o l'inalazione delle polveri può causare reazioni allergiche e/o malattie respiratorie dell'utente o delle persone vicine. Alcune polveri, come la polvere di quercia o di faggio, sono considerate cancerogene, soprattutto se combinate con additivi per il trattamento del legno (cromato, preservanti del legno). Il materiale contenente amianto non deve essere lavorato.

• Utilizzare un aspiratore di polvere.
• Per ottenere un elevato grado di aspirazione della polvere, utilizzare un aspiratore industriale (classe di polvere M) per legno e/o polvere minerale insieme a questo utensile elettrico.
  ■ Assicurati che il posto di lavoro sia ben ventilato.
• Si consiglia di indossare un respiratore con classe di filtro P2.

Garanzia

In conformità con le nostre condizioni generali di consegna, alle aziende che effettuano transazioni commerciali si applica un periodo di garanzia di 12 mesi per difetti materiali (prova tramite fattura o bolla di consegna). Sono esclusi i danni dovuti a usura naturale, sovraccarico o manipolazione impropria. I danni causati da difetti di materiale o di fabbricazione saranno riparati gratuitamente mediante riparazione o sostituzione. I reclami possono essere accettati solo se il dispositivo viene inviato non smontato al fornitore o a un'officina autorizzata Eibenstock.

EU Dichiarazione

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto descritto alla voce "Dati tecnici" è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, 2014/30/UE, 2006/42/CE ed è conforme alle seguenti norme:

EN 62841-1:2023-03,

EN 62841-2-3:2022-08,

EN IEC 55014-1:2022-12,

EN IEC 55014-2:2022-10,

EN 61000-3-2:2023-10,

EN 61000-3-3:2023-02

Documentazione tecnica (2006/42/CE) all'indirizzo:
