BEDIENUNGSANLEITUNG Prio 30.3069.01 TFA

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsan- leitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Anleitung gut auf!

• Funk-Thermometer (Basisstation)

• Außensender (Kat.-Nr. 30.3232.02)

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf

• Außentemperatur über kabellosen Außensender (max. 100m)

• Anzeige der Innentemperatur und Luftfeuchtigkeit

• Höchst- und Tiefstwerte

• Außentemperatur-Alarm

• Funkuhr mit Datum und Wochentag

• Weckalarm mit Snooze-Funktion

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Ein- satzbereich geeignet. D 4 TFA_No. 30.3069_Anleit_11_21 15.11.2021 8:07 Uhr Seite 376 PRIO – Funk-Thermometer

• Verwenden Sie das Produkt nicht anders, als in dieser Bedie- nungsanleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht! Verletzungsgefahr:

• Halten Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern.

• Kleinteile können von Kindern (unter drei Jahren) verschluckt werden.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie ver- schluckt, kann dies innerhalb von 2 Stunden zu schweren inne- ren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinander- nehmen oder aufladen. Explosionsgefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden.

• Verwenden Sie nie gleichzeitig alte und neue Batterien oder Bat- terien unterschiedlichen Typs.

• Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie ggf. umgehend die betroffenen Stellen mit Wasser und suchen Sie einen Arzt auf. Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie die Geräte keinen extremen Temperaturen, Vibratio- nen und Erschütterungen aus. PRIO – Funk-Thermometer

• Der Außensender ist spritzwassergeschützt, aber nicht wasser- dicht. Suchen Sie einen niederschlagsgeschützten Platz für den Außensender aus.

5.1 Basisstation (Empfänger)

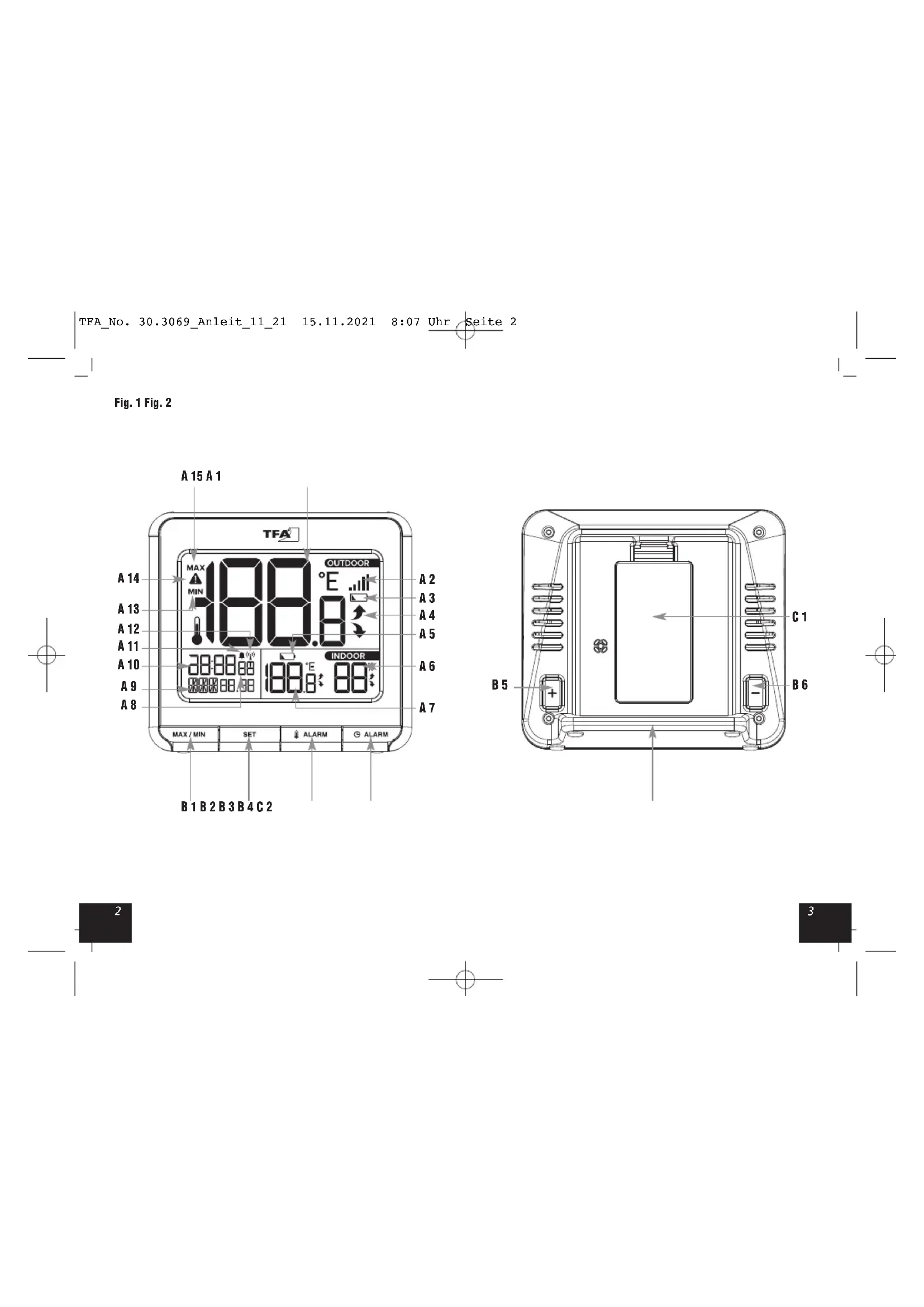

A: Display (Fig. 1): A 1: Außentemperatur A 2: Empfangssymbol für den Sender A 3: Batteriesymbol für den Sender A 4: Trendpfeil A 5: Batteriesymbol für die Basisstation A 6: Innenluftfeuchtigkeit A 7: Innentemperatur A 8: Sekunden oder AM/PM A 9: Wochentag und Datum A 10: Uhrzeit oder Alarmzeit A 11: Alarmsymbol A 12: DCF Funkempfangssymbol A 13: Tiefstwert/unterer Alarmgrenzwert A 14: Temperaturalarm-Symbol A 15: Höchstwert/oberer Alarmgrenzwert B: Tasten (Fig. 1 + 2): B 1: MAX/MIN Taste B 2: SET Taste B 3: TEMP ALARM Taste B 4: TIME ALARM Taste B 5: + Taste B 6: – Taste C: Gehäuse (Fig. 2): C 1: Batteriefach C 2: Ständer TFA_No. 30.3069_Anleit_11_21 15.11.2021 8:07 Uhr Seite 498 PRIO – Funk-Thermometer

D 1: LED-Kontrolllampe D 2: TX Taste D 3: Batteriefach D 4: Aufhängeöse

6.1 Einlegen der Batterien

• Legen Sie die Geräte in einem Abstand von ca. 1,5 Metern von- einander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).

• Öffnen Sie das Batteriefach des Außensenders.

• Legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.

• Die LED-Kontrolllampe blinkt.

• Schließen Sie das Batteriefach wieder.

• Öffnen Sie das Batteriefach auf der Rückseite der Basisstation.

• Legen Sie zwei neue Batterien 1,5 V AA in das Batteriefach. Ach- ten Sie auf die richtige Polarität beim Einlegen der Batterien.

• Ein kurzer Signalton ertönt und alle Segmente werden kurz an- gezeigt.

• Schließen Sie das Batteriefach wieder.

6.2 Empfang des Außensenders

• Nach dem Einlegen der Batterien startet der Außensender auto- matisch mit der Übertragung der Außentemperatur. Das Funk- symbol blinkt auf dem Display.

• Wird die Außentemperatur nicht empfangen, bleibt „- -” auf dem Display stehen. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch. Beseitigen Sie eventuelle Störquellen.

• Sie können die Initialisierung auch manuell starten. Halten Sie die MAX/MIN Taste auf der Basisstation für drei Sekunden gedrückt.

• Auf dem Display der Außentemperatur erscheint „- -” und das Funksymbol blinkt. Die Basisstation versucht, die Außentempe- ratur zu empfangen. PRIO – Funk-Thermometer

• Drücken Sie nun die TX Taste im Batteriefach des Senders. Die Übertragung der Daten erfolgt sofort und wird bei erfolgreichem Empfang mit einem Piep-Ton quittiert.

6.3 Empfang des Funkuhrsignals

• Nach dem Empfang der Außenwerte versucht das Gerät nun, das Funkuhrsignal zu empfangen und das DCF-Empfangssymbol blinkt.

• Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, wer- den die funkgesteuerte Zeit, das Datum und das DCF-Funkemp- fangssymbol ständig im Display angezeigt.

• Sollte kein Empfang stattfinden, versucht die Uhr dann, das Signal alle 2 Stunden neu zu empfangen.

• Nach erfolgreichem Empfang findet der DCF-Funkempfang täg- lich um 1:00, 2:00, 3.00, 4:00 und 5:00 Uhr morgens statt.

• Sie können den DCF-Funkempfang auch manuell aktivieren. Drücken Sie die SET Taste. Die Uhr versucht nun, das Funkuhr- signal zu empfangen und das DCF-Funkempfangssymbol blinkt.

• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit auch manuell eingestellt werden.

• Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Manu- elle Einstellungen).

6.4 Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. TFA_No. 30.3069_Anleit_11_21 15.11.2021 8:07 Uhr Seite 51110 PRIO – Funk-Thermometer

Auch die Umstellung von Sommer- und Winterzeit erfolgt automa- tisch. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auf- tauchen. Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschir- men und Fernsehgeräten einzuhalten.

• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird emp- fohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

• Das Gerät verlässt automatisch den Einstellmodus, wenn ca. 20 Sekunden keine Taste gedrückt wird.

• Halten Sie die + oder – Taste im Einstellmodus gedrückt, gelan- gen Sie in den Schnelllauf.

7.1 Manuelle Einstellungen

• Halten Sie die SET Taste im Normalmodus für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen.

• DEU (Voreinstellung) blinkt im Display.

• Mit der + oder – Taste können Sie die Spracheinstellung Deutsch (DEU), Spanisch (ESP), Französisch (FRA) oder Englisch (ENG) wählen. PRIO – Funk-Thermometer

• Haben Sie Deutsch ausgewählt, erscheint die Anzeige nun auf Deutsch.

• Drücken Sie die SET Taste noch einmal und Sie können nun nacheinander die Tastentöne (Voreinstellung PIEP AN), den DCF Empfang (Voreinstellung DCF AN), die Zeitzone (Voreinstellung UTC 0), das 12- oder 24-Stunden-Zeitsystem (Voreinstellung 24Hr), die Stunden, die Minuten, das Jahr, den Monat, den Tag, das Datumsformat T/M oder M/T (Voreinstellung T/M) und die Temperatureinheit °C oder °F (Voreinstellung TEMP °C) ansteu- ern und mit der + oder – Taste einstellen.

• Bestätigen Sie die Eingaben mit der SET Taste.

• Ist das Funkuhrsignal aktiviert (DCF AN), wird bei erfolgreichem Empfang die manuell eingestellte Uhrzeit überschrieben.

• Im Einstellungsmodus können Sie mit der + oder – Taste die Tastentöne aktivieren (PIEP AN) oder deaktivieren (PIEP AUS).

• Bestätigen Sie die Eingabe mit der SET Taste.

7.1.2 DCF-Funkempfang

• Standardgemäß ist der DCF-Empfang aktiviert (DCF AN) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manuelle Zeiteinstellung erforderlich.

• Drücken Sie im Einstellungsmodus die + oder – Taste, wenn Sie den DCF-Funkempfang deaktivieren wollen (DCF AUS).

• Bestätigen Sie die Eingabe mit der SET Taste.

• Das DCF-Empfangssymbol verschwindet.

7.1.3 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie mit der + oder – Taste die Zeitzonenkorrektur (+12/-12) vornehmen. TFA_No. 30.3069_Anleit_11_21 15.11.2021 8:07 Uhr Seite 61312 PRIO – Funk-Thermometer

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der funkge- steuerten Zeit unterscheidet (z.B. +1 = eine Stunde später).

• Bestätigen Sie die Eingabe mit der SET Taste.

7.1.4 Einstellung des 24- oder 12- Stunden-Formats

• Im Einstellungsmodus können Sie zwischen dem 24 Stunden oder 12 Stunden-Format auswählen.

• Drücken Sie die + oder – Taste.

• Im 12-h-Format erscheint statt der Sekunden AM (vormittags) und PM (nachmittags) auf dem Display.

• Bestätigen Sie die Eingabe mit der SET Taste.

7.2 Maximum/Minimum Funktion

• Drücken Sie im Normalmodus die MAX/MIN Taste. MAX erscheint im Display.

• Der Höchstwert für die Außentemperatur seit der Inbetriebnah- me oder der letzten Rückstellung unter Angabe von Uhrzeit und Datum der Speicherung wird angezeigt.

• Drücken Sie die MAX/MIN Taste noch einmal. Der niedrigste Außentemperaturwert wird angezeigt. Wiederholen Sie den Vor- gang zur Abfrage der Innenwerte.

• Drücken Sie die MAX/MIN Taste noch einmal, um in den Nor- malmodus zurückzukehren.

• Das Gerät verlässt automatisch den MAX/MIN-Modus, wenn für 10 Sekunden keine Taste gedrückt wird.

• Halten Sie die – Taste für drei Sekunden gedrückt, während auf dem Display die höchsten oder tiefsten Werte angezeigt werden, um die Werte manuell zu löschen.

• Die Trendpfeile zeigen Ihnen an, ob die Werte aktuell steigen oder fallen. Bei gleichbleibenden Werten erfolgt keine Anzeige. PRIO – Funk-Thermometer

7.4 Einstellung der Alarmzeit

• Halten Sie die TIME ALARM Taste für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen. Das Alarmsymbol und ALM AN erscheinen im Display.

• Die Stundenanzeige blinkt.

• Stellen Sie mit der + oder – Taste die gewünschte Zeit ein.

• Bestätigen Sie mit der TIME ALARM Taste.

• Geben Sie auf gleiche Weise die Minuten ein.

• Bestätigen Sie mit der TIME ALARM Taste.

• Im Display erscheinen die aktuelle Uhrzeit und das Alarmsym- bol.

• Der Alarm ist aktiviert.

7.4.1 Aktivieren und Deaktivieren des Weckalarms

• Um die Alarm-Funktion zu aktivieren und zu deaktivieren, drü- cken Sie TIME ALARM Taste im Normalmodus.

• Die zuletzt eingestellte Weckzeit erscheint für 2 Sekunden im Display.

• Bei aktiviertem Alarm erscheinen das Alarmsymbol und ALM AN.

• Bei deaktiviertem Alarm erscheint ALM AUS.

• Um die Eingabe zu bestätigen, warten Sie kurz, bis die Anzeige wieder in den Normalmodus zurückkehrt.

• Bei aktiviertem Alarm beginnt der Wecker zu klingeln, wenn die eingestellte Weckzeit erreicht ist.

• Drücken Sie auf eine beliebige Taste (außer der TIME ALARM Taste) und der Alarm wird beendet.

• Wird der Alarm nicht unterbrochen, schaltet sich der Alarmton nach 2 Minuten aus und aktiviert sich erneut zur gleichen Weck- zeit wieder.

• Das Alarmsymbol bleibt im Display stehen.

• Wenn der Wecker klingelt, drücken Sie die TIME ALARM Taste, um die Snooze-Funktion zu aktivieren. TFA_No. 30.3069_Anleit_11_21 15.11.2021 8:07 Uhr Seite 71514 PRIO – Funk-Thermometer

• Der Alarm wird für die Dauer von 10 Minuten unterbrochen. Das Alarm-Symbol blinkt auf dem Display und die Zeitanzeige zählt rückwärts bis zum nächsten Wecken.

7.5 Außentemperatur-Alarm

• Halten Sie die TEMP ALARM Taste im Normalmodus gedrückt.

• MAX und das Temperaturalarm-Symbol erscheinen. AUS blinkt im Display.

• Aktivieren Sie die Funktion mit der + oder – Taste.

• 60°C (Voreinstellung) oder die zuletzt eingestellte Außentempe- ratur-Obergrenze wird auf dem Display angezeigt und AN blinkt.

• Bestätigen Sie mit der TEMP ALARM Taste.

• Stellen Sie mit der + oder – Taste die gewünschte Obergrenze ein, solange die Anzeige blinkt.

• Bestätigen Sie mit der TEMP ALARM Taste.

• MIN und das Temperaturalarm-Symbol erscheinen. AUS blinkt im Display.

• Aktivieren Sie die Funktion mit der + oder – Taste.

• -40°C (Voreinstellung) oder die zuletzt eingestellte Außentempe- ratur-Untergrenze wird auf dem Display angezeigt und AN blinkt.

• Bestätigen Sie mit der TEMP ALARM Taste.

• Stellen Sie mit der + oder – Taste die gewünschte Untergrenze ein, solange die Anzeige blinkt.

• Bestätigen Sie mit der TEMP ALARM Taste.

• Drücken Sie die TEMP ALARM Taste im Normalmodus, um die jeweilige Alarmfunktion zu aktivieren oder zu deaktivieren. Im Display erscheint oder verschwindet das entsprechende Sym- bol.

• Im Alarmfall blinkt das entsprechende Symbol und ein Alarmton ertönt.

• Beenden Sie den Alarmton mit einer beliebigen Taste. PRIO – Funk-Thermometer

8. Aufstellen und Befestigen der Basisstation und des Senders

• Stellen Sie die Basisstation im Wohnraum auf. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.

• Mit der Aufhängeöse auf der Rückseite des Senders kann dieser an der Wand befestigt werden. Suchen Sie sich im Freien einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonneneinstrahlung verfälscht die Messwerte und stän- dige Nässe belastet die elektronischen Bauteile unnötig).

• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite im Freifeld bis zu 100 Meter), bei massiven Wänden, insbeson- dere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.

• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sen- der und/oder Basisstation.

9. Pflege und Wartung

• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Entfernen Sie die Batterien, wenn Sie die Geräte längere Zeit nicht verwenden.

• Bewahren Sie Ihre Geräte an einem trockenen Platz auf.

• Sobald das Batteriesymbol in der Displayzeile der Außentempe- ratur erscheint, wechseln Sie bitte die Batterien im Außensender.

• Sobald das Batteriesymbol in der Displayzeile der Innentempera- tur erscheint, wechseln Sie bitte die Batterien in der Basisstation.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Außensender und Basisstation wiederhergestellt werden – also immer beide Geräte neu in Betrieb nehmen oder manuelle Sen- dersuche starten. TFA_No. 30.3069_Anleit_11_21 15.11.2021 8:07 Uhr Seite 81716 PRIO – Funk-Thermometer

10. Fehlerbeseitigung

Problem Lösung Keine Anzeige ➜ Batterien polrichtig einlegen auf der Basisstation ➜ Batterien wechseln Kein Senderempfang ➜ Kein Außensender installiert Anzeige „---" ➜ Batterien des Außensenders prüfen (keine Akkus verwenden!) ➜ Manuelle Sendersuche gemäß Bedie- nungsanleitung starten ➜ Neuinbetriebnahme von Außensender und Basisstation gemäß Bedienungs- anleitung ➜ Anderen Aufstellort für Außensender und/oder Basisstation wählen ➜ Abstand zwischen Außensender und Basisstation verringern ➜ Beseitigen der Störquellen Unkorrekte Anzeige ➜ Batterien wechseln Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktio- niert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

Dieses Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung umweltgerecht über die eingerichte- ten Sammelsysteme. PRIO – Funk-Thermometer

Entsorgung des Elektrogeräts Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät und entsorgen Sie diese getrennt. Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben. Beachten Sie die aktuell geltenden Vorschriften! Entsorgung der Batterien Batterien und Akkus dürfen keinesfalls in den Hausmüll. Sie enthalten Schadstoffe, die bei unsachgemäßer Entsor- gung der Umwelt und der Gesundheit Schaden zufügen können. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Ent- sorgung beim Handel oder entsprechenden Sammelstel- len gemäß nationalen oder lokalen Bestimmungen abzuge- ben. Die Rückgabe ist unentgeltlich. Die Bezeichnungen für enthaltene Schadstoffe sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei.

12. Technische Daten

Messbereich Innentemperatur 0 °C… +50 °C (32°F…122°F) Luftfeuchtigkeit 10…99% Außentemperatur -40 °C… +60 °C (-40°F…140°F) Reichweite ca. 100 m (Freifeld) TFA_No. 30.3069_Anleit_11_21 15.11.2021 8:07 Uhr Seite 91918 PRIO – Funk-Thermometer

Übertragungsfrequenz 433 MHz Maximale Sendeleistung < 10mW Spannungsversorgung Basisstation: Batterien 2 x 1,5 V AA (nicht inklusive) Außensender: Batterien 2 x 1,5 V AA (nicht inklusive) Wir empfehlen Alkaline Batterien Basisstation Gehäusemaße 109 x 38 x 99 mm Gewicht 116 g (nur das Gerät) Außensender Gehäusemaße 40 x 21 x 130 mm Gewicht 47 g (nur das Gerät) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dost- mann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3069 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG Zum Ottersberg 12, 97877 Wertheim, Deutschland 11/21 PRIO – Wireless Thermometer
