PGPS 1100 A1 - Wasserpumpe PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Gartenwasserpumpe
Leistung	1100 W
Spannung	230 V~, 50 Hz
Max. Durchfluss	4600 l/h
Max. Förderhöhe	45 m
Max. Saughöhe	7 m
Max. Wassertemperatur	35 °C
Schlauchanschluss	1" (30,3 mm)
Schutzart	IPX4
Schalldruckpegel (L_pA)	69,5 dB(A)
Garantierter Schallleistungspegel (L_WA)	85 dB(A)
Überlastschutz	Automatische Abschaltung bei Überlast
Trockenlaufschutz	Pumpe vor Gebrauch befüllen
Verwendung	Klares Wasser und Regenwasser (max. 35°C)
Dauereinsatz	Nicht geeignet, verkürzt die Lebensdauer
Ersatzteile verfügbar	Einfüll-/Ablassschraube, Saugschlauchkit, Vorfilter, Dichtungen, Lüfterrad
Garantie	3 Jahre

Häufig gestellte Fragen - PGPS 1100 A1 PARKSIDE

Wie fülle ich die Pumpe vor dem ersten Gebrauch?

Öffnen Sie die Einfüllschraube (9) und gießen Sie Wasser in das Loch, bis es herausläuft. Drehen Sie die Schraube wieder fest. Niemals trocken laufen lassen.

Was tun, wenn die Pumpe kein Wasser fördert?

Überprüfen Sie, ob die Pumpe entlüftet (mit Wasser gefüllt) ist, ob der Saugschlauch eingetaucht ist und ob keine Luftlecks vorhanden sind. Stellen Sie sicher, dass der Vorfilter nicht verstopft ist.

Kann ich Salzwasser oder Chemikalien pumpen?

Nein. Die Pumpe ist nur für klares Wasser und Regenwasser bis 35°C ausgelegt. Nicht für Salzwasser, Kraftstoffe, Chemikalien oder abrasives Wasser verwenden.

Wie überwintere und lagere ich die Pumpe?

Vor dem Winter die Pumpe vollständig entleeren, indem Sie den Ablassstopfen (10) öffnen. Reinigen Sie sie mit klarem Wasser und lagern Sie sie an einem trockenen, frostfreien Ort.

Welchen Schlauchtyp sollte ich mit der Pumpe verwenden?

Verwenden Sie einen Saugschlauch mit Rückschlagventil und Vorfilter. Der Anschluss ist 1" (30,3 mm). Verwenden Sie keine Schnellkupplungen auf der Saugseite. Der mitgelieferte Schlauch ermöglicht nicht den maximalen Durchfluss.

Kann die Pumpe im Dauerbetrieb laufen?

Nein, die Pumpe ist nicht für den Dauerbetrieb geeignet. Längerer Gebrauch verkürzt die Lebensdauer und macht die Garantie ungültig.

Wie reinige ich die Pumpe?

Trennen Sie sie vom Stromnetz. Reinigen Sie das Gehäuse mit einem feuchten Tuch. Spülen Sie das Innere bei Bedarf mit klarem Wasser aus. Verwenden Sie keine Lösungsmittel. Bei Verstopfungen entfernen Sie die Leitungen und spülen Sie sie durch.

Wo finde ich die IAN-Nummer für die Garantie?

Die IAN-Nummer lautet 373459_2104. Sie befindet sich auf dem Typenschild sowie in der Bedienungsanleitung.

Schaltet sich die Pumpe bei Problemen automatisch ab?

Ja, die Pumpe verfügt über einen Überlastschutz. Bei Überhitzung schaltet sie sich ab. Lassen Sie sie abkühlen, bevor Sie sie wieder einschalten.

Wie kontaktiere ich den Parkside-Kundendienst?

In Frankreich: 0800 919270, E-Mail [e-mail]. In Belgien: 070 270 171 (0,15 EUR/min), E-Mail [e-mail]. Halten Sie Ihren Kassenbon und die IAN-Nummer bereit.

BEDIENUNGSANLEITUNG PGPS 1100 A1 PARKSIDE

Originalbetriebsanleitung

FR BE

Pompe d'arrosage

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE / AT / CH Originalbetriebsanleitung Seite

Allgemeine Beschreibung ....5

Lieferumfang 5

Funktionsbeschreibung ....5

Übersicht 5

Technische Daten......5

Sicherheitshinweise......6

Bildzeichen auf dem Gerät ......6

Bildzeichen in der Betriebsanleitung..6

Allgemeine Sicherheitshinweise......7

Inbetriebnahme ......9

Tragegriff montieren....9

Aufstellen 9

Netzanschluss....9

Anschluss der Leitungen......9

Gartenpumpe befüllen 9

Prüfungen vor Inbetriebnahme......10

Ein-/Ausschalten....10

Reinigung/Wartung ......10

Allgemeine Reinigungsarbeiten .....10

Gartenpumpe entleeren....11

Lagerung 11

Entsorgung/Umweltschutz......11

Ersatzteile/Zubehör ......11

Garantie 12

Reparatur-Service 13

Original EG-Konformitäts- erklärung......100

Explosionszeichnung......109

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige

Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Die Gartenpumpe ist für die Gartenbewässerung geeignet. Sie ist für den privaten Einsatz im Garten bestimmt.

Das Gerät ist ausschließlich zur Förderung von Klarwasser und Regenwasser bis zu einer Temperatur von max. 35 °C vorgesehen.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird (z. B. die Förderung von Lebensmitteln, Salzwasser, Motorenkraftstoffen, chemischer Produkte oder Wasser mit abrasiven Stoffen), kann zu Schäden am Gerät führen

und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist nicht für den Dauerbetrieb geeignet. Dauerbetrieb verkürzt die Lebensdauer und die Garantie erlischt.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist.

• Gartenpumpe
• Tragegriff
• 2 Befestigungsschrauben
• Saugschlauch
• Dichtring (vormontiert)
• Adapterstück (vormontiert)
• Vorfi Iter mit Rückfl uss-Stopp (vormontiert)
• Betriebsanleitung

Funktionsbeschreibung

Die Gartenpumpe fördert nach Anschluss von Saugleitung und Druckleitung und Befüllung mit Wasser eine defi nierte Menge Klarwasser.

Übersicht

1 Abdeckkappe

2 Wassereingang
3 Abdeckkappe
4 Wasserausgang
5 Ein-/Ausschalter
6 Netzanschlussleitung
7 Tragegriff

8 2 Befestigungsschrauben

9 Einfüllschraube

10 Ablassschraube
11 Adapterstück
12 Dichtring

13 Saugschlauch-Anschluss Wassereingang

14 Saugschlauch
15 Vorfi Iter mit Rückfl uss-Stopp
16 Saugschlauch-Anschluss Vorfi Iter

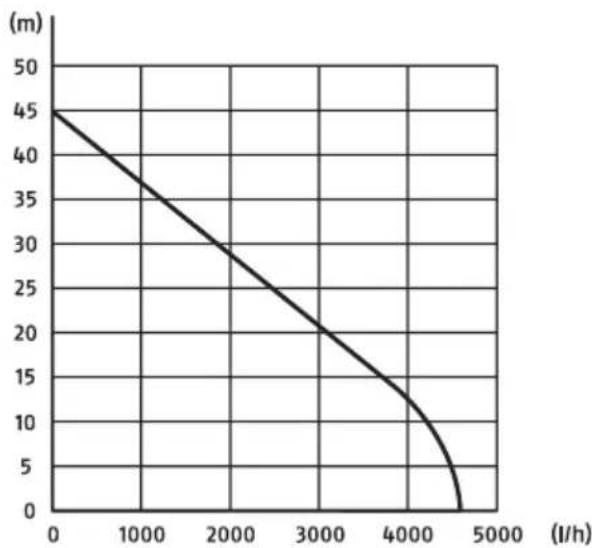

Technische Daten

Gartenpumpen-Set...PGPS 1100 A1

Nenneingangsspannung ....230 V\~, 50 Hz Leistungsaufnahme ....1100 W

Max. Saughöhe....7 m

Max. Fördermenge......4600 l/h*

Max. Förderhöhe (H max)....45 m

Max. Wassertemperatur (T max) ..... 35 °C

Schlauchanschluss.....1" (30,3 mm)

Schutzklasse......1

Schutzart IPX4

Schalldruckpegel

(L_pA) 69,5 dB(A); K_pA = 3 dB

Schallleistungspegel (LWA)

gemessen ..... 81,6 dB(A); K_WA = 2,16 dB garantiert.....85 dB(A)

* Mit dem gelieferten Saugschlauch ( A14) kann die maximale Fördermenge der Gartenpumpe nicht erreicht werden.

Engere Saugschläuche können die Leistung reduzieren.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit der Gartenpumpe.

Bildzeichen auf dem Gerät

Achtung! Nicht für reines Sandwasser geeignet!

Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut, insbesondere mit Funktionen und Wirkungsweisen. Fragen Sie ggf. eine Fachkraft.

Lesen und beachten Sie die zum Gerät gehörende Betriebsanleitung!

Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden der Netzanschlussleitung sofort den Stecker aus der Steckdose.

Achtung! Trockenlauf der Gartenpumpe vermeiden! Überhitzungsgefahr!

Angabe des Schallleistungs- pegels L_WA in dB

Wassereingang

Wasserausgang

Elektrogeräte gehören nicht in den Hausmüll.

Bildzeichen in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

Gefahrenzeichen mit Angaben zur Verhütung von Personenschäden durch einen elektrischen Schlag

Gebotszeichen mit Angaben zur Verhütung von Schäden

Netzstecker ziehen.

Das Gerät ist nicht zum An- schluss an die Trinkwasserver- sorgungsanlage geeignet.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Allgemeine Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Arbeiten mit dem Gerät:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

• Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Ortliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
• Tragen Sie zum Schutz gegen elektrischen Schlag festes Schuhwerk.
• Befi nden sich Personen im Wasser, so darf das Gerät nicht betrieben werden.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand-oderExplosionsgefahr.

- Nicht für Wasser mit abrasiven Partikeln wie Sand verwenden. Die Förderung von aggressiven, abrasiven (abschabenden), ätzenden, brennbaren (z. B. Motorenkraftstoffe) oder explosiven Flüssigkeiten, Salzwasser, Reinigungsmitteln und Lebensmitteln ist nicht gestattet. Die Temperatur der Förderfl üssigkeit darf 35 °C nicht überschreiten.

- Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Lassen Sie vor Inbetriebnahme durch einen Fachmann prüfen, ob die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
• Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung oder am Schlauch.
• Schützen Sie das Gerät vor Frost und Trockenlaufen.
• Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Gerät durch.
• Lesen Sie zum Thema „Reinigung / Wartung“ und „Lagerung“ bitte die Hinweise in der Betriebsanleitung. Alle darüber

hinausgehenden Maßnahmen, insbesondere das Offnen des Gerätes, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

- Bei Betrieb des Gerätes muss nach dem Aufstellen der Netzstecker frei zugänglich sein.

- Bevor Sie das Gerät in Betrieb nehmen, lassen Sie fachmännisch prüfen, ob:

- die Erdung, Nullung und Fehlerstromschutzschaltung den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren.

- ein Schutz der elektrischen Steckverbindungen vor Nässe gegeben ist.

- bei Überschwemmungsgefahr die Steckverbindungen im überfl utungssicheren Bereich angebracht sind.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

- Führen Sie die Elektroinstallation entsprechend den nationalen Vorschriften aus.

- Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung RCD (Residual Current Device) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an; Siche-

rung mindestens 10 Ampere.

- Prüfen Sie vor jedem Gebrauch Gerät, Netzanschlussleitung und Stecker auf Beschädigungen. Eine defekte Netzanschlussleitung darf nicht repariert werden, sondern muss gegen eine neue ausgetauscht werden. Lassen Sie Schaden an Ihrem Gerät von einem Fachmann beseitigen.

- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Benutzen Sie die Netzanschlussleitung nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.

- Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung.

- Verwenden Sie nur Verlängerungskabel, die spritzwassergeschützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

- Ziehen Sie vor allen Arbeiten am Gerät, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der Steckdose.

- Netzanschlussleitungen dürfen keinen geringeren Querschnitt besitzen als Gummischlauchleitungen mit der Bezeichnung H07RN-F. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5 mm² betragen.

Inbetriebnahme

Tragegriff montieren

Befestigen Sie den Tragegriff (7) mit den Befestigungsschrauben (8) am Gerät.

Aufstellen

• Stellen Sie das Gerät auf einen festen, waa- gerechten und fl utungssicheren Untergrund.
• Sollten Sie das Gerät fest installieren wollen, verschrauben Sie es mit dem Untergrund. Eine Verschraubung mit einer Befestigungsplatte verhindert auch ein Verrutschen des Gerätes.

Beachten Sie dabei einen freien Zugang zur Ablassschraube (A 10).

- Stellen Sie das Gerät grundsätzlich höher als die Wasseroberfl äche, aus der Sie pumpen möchten. Sollte dies nicht möglich sein, installieren Sie eine unterdruckfeste Absperreinheit zwischen dem Gerät und dem Saugschlauch (im Fachhandel oder Baumarkt erhältlich).

Netzanschluss

Die von Ihnen erworbene Gartenpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Gartenpumpe ist bestimmt für den Anschluss an eine Schutzkontaktsteck-dose mit 230 V\~ / 50 Hz.

Anschluss der Leitungen

- Benutzen Sie an der Saugseite eine Leitung mit Rückfl uss-Stopp und montieren Sie einen Vorfi Iter.

• Verwenden Sie an der Saugseite keine Anschlusssysteme mit Schnellkupplungen.
• Verwenden Sie den Saugschlauch nicht als Druckleitung.

1. Entfernen Sie die Abdeckkappen (1) und (3) vom Gerät.

1. Falls nicht bereits vormontiert, verschrauben Sie den Vorfi Iter mit Rückfl uss-Stopp (15) mit dem Saugschlauch-Anschluss Vorfi Iter (16) am Saugschlauch (14). Alle Teile sind mit einem Ⓑ gekennzeichnet.

1. Verschrauben Sie zuerst das Adapterstück (11) mit dem Wassereingang (2) am Gerät. Beide Teile sind mit einem A gekennzeichnet.

2. Verschrauben Sie anschließend den Saugschlauch-Anschluss Wassereingang (13) mit dem Dichtring (12) am Adapterstück (11). Beide Teile sind mit einem A gekennzeichnet. Verschrauben Sie diese luftdicht.

3. Montieren Sie eine Druckleitung am Stutzen vom Wasserausgang (4) am Gerät. Verschrauben Sie diesen luftdicht.

Bei Luft in der Ansaugleitung ist die Funktion der Gartenpumpe nicht gewährleistet.

Gartenpumpe befüllen

Die Gartenpumpe muss vor jeder Inbetriebnahme mit Wasser befüllt werden.

Achtung: Trockenlaufen der Gartenpumpe vermeiden! Überhitzungsgefahr!

Eine überhitzte Gartenpumpe darf nicht berührt werden! Es besteht Verbrennungsgefahr! Achten Sie beim Einschalten der Gartenpumpe darauf, dass die Gartenpumpe und der Saugschlauch vollständig mit Wasser gefüllt sind, um ein Trockenlaufen der Gartenpumpe zu vermeiden. Ein Trockenlaufen beschädigt das Gerät.

1. Öffnen Sie die Einfüllschraube (A 9) an dem Gerät.

AT CHDE

1. Füllen Sie Wasser bis an die Einfüllstelle auf und verschrauben Sie die Einfüllschraube (A 9) wieder.

Prüfungen vor Inbetriebnahme

- Vergewissern Sie sich, dass der elektrische Anschluss 230 V\~ / 50 Hz beträgt.

• Überprüfen Sie den ordnungsgemäßen Zustand der Steckdose und dass diese ausreichend abgesichert ist (mind.10 A).
• Vergewissern Sie sich, dass nie Feuchtigkeit oder Wasser an den Netzanschluss kommen kann. Es besteht die Gefahr eines Stromschlages.
• Überprüfen Sie die Saugleitung. Das Ansaugende der Saugleitung muss sich im Wasser befinden.
• Überprüfen Sie die Druckleitung. Das Austrittsende der Druckleitung sollte sich bereits an der Bewässerungsposition befinden.

Das Gerät ist nicht zum Anschluss an die Trinkwasserversorgungsanlage geeignet.

Mit dem gelieferten Saugschlauch (A14) kann die maximale Fördermenge der Gartenpumpe nicht erreicht werden.

Ein-/Ausschalten

1. Schließen Sie die Netzanschlussleitung (A 6) an die Stromversorgung an.
2. Einschalten:

Ein-/Ausschalter ( A 5) in Stellung „I“. Nach einer Ansaugzeit beginnt die Gartenpumpe zu fördern.

1. Ausschalten:

Ein-/Ausschalter ( A 5) in Stellung „O“.

Überlastschutz: Bei Überbeanspruchung schaltet sich das Gerät automatisch ab. Zum Wiederanlauf lassen Sie das Gerät abkühlen und schalten es dann wieder ein.

Reinigung/Wartung

Reinigen und pfl egen Sie Ihr Gerät regelmäßig. Dadurch wird seine Leistungsfähigkeit und eine lange Lebensdauer gewährleistet.

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

Spritzen Sie das Gerät nicht mit Wasser ab und reinigen Sie es nicht unter fl ießendem Wasser. Es besteht Gefahr von Stromschlag und das Gerät könnte beschädigt werden.

Allgemeine Reinigungsarbeiten

• Halten Sie Motorrippen und Motorgehäuse sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel.
• Entfernen Sie Fusseln und faserige Partikel, die sich im Gartenpumpengehäuse festgesetzt haben, durch Spülen mit Wasser.
• Sollten Verstopfungen auftreten, entfernen Sie die Saugleitung und Druckleitung. Spülen Sie den Fremdkörper mit Wasser aus.

Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen der Gartenpumpe, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Gartenpumpe entleeren

Bei Frostgefahr und vor längerem Nichtgebrauch (z. B. Überwintern) muss die Gartenpumpe komplett entleert sein.

1. Öffnen Sie die Ablassschraube (A 10) und entleeren Sie das Gerät von Wasser.
2. Spülen Sie das Gerät mit klarem Wasser durch.

Lagerung

• Bewahren Sie das Gerät gereinigt, trocken und außerhalb der Reichweite von Kindern auf.
• Vor einer längeren Aufbewahrung (z. B. Überwintern) entleeren Sie die Gartenpumpe (siehe „Gartenpumpe entleeren“). Infolge von Ablagerungen und Rückständen kann es ansonsten zu Anlaufschwierigkeiten kommen.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll, verwenden Sie separate Sammeleinrichtungen. Fragen Sie die Gemeindeverwaltung nach dem vorhandenen Entsorgungssystem. Wenn elektrische Geräte in Deponien oder Müllhalden entsorgt werden, können gefährliche Substanzen ins Grundwasser versickern und damit in die Nahrungskette gelangen. Gesundheitliche Schäden können die Folge sein. Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 13).

Position Betriebs- Position Explosions- Bezeichnung anleitung zeichnung

Bestell-Nr.

A 9/10 1,2 Einfüll- und Ablasschraube + Dichtung 91100940
A 11-16	63	Saugschlauchgarnitur
A 15		Vorfilter (Wasserpartikelfilter)	91102260
	44	Lüfterrad	91100944
	4,7,13,17,21,40	Set Dichtungen	91100945

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Originalkassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Saugschlauchgarnitur, Vorfi Iter oder Lüfterrad) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter). Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 373459_2104) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Servi-

ceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.: [phone]

E-Mail: [e-mail]

IAN 373459_2104

AT Service Österreich Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 373459_2104

CH Service Schweiz Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 373459_2104

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

GERMANY

www.grizzlytools.de

Content

Introduction ......14

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim,

Germany

www.grizzlytools.de

Table des matières

Introduction ......24

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Allemagne

www.grizzlytools.de

Inhoud

Inleiding 37

Gebruik 37

Technische gegevens ......38

Beschermingsklasse IPX4

Geluidsdrukniveau

$$ \left(L _ {p A}\right) \dots 6 9, 5 d B (A); K _ {p A} = 3 d B $$

Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Duitsland www.grizzlytools.de

Spis tresci

Wstep 47

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

NIEMCY

www.grizzlytools.de

Obsah

Úvod....59

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Německo

www.grizzlytools.de

Obsah

Úvod....69

Použitie....69

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Nemecko

www.grizzlytools.de

Indhold

Introduktion....79

Særlige anvisninger

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

TYSKLAND

www.grizzlytools.de

Contenido

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemania

www.grizzlytools.de

		Original-EG-Konformitätserklärung
Hiermit bestätigen wir, dass dasGartenpumpen-SetBaureihe PGPS 1100 A1Seriennummern 000001 - 097000folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG • 2011/65/EU* & (EU) 2015/863
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012+A11+A13 • EN 60335-2-41:2003+A1+A2EN 62233:2008EN 55014-1:2017+A11 • EN 55014-2:2015EN IEC 61000-3-2:2019 • EN 61000-3-3:2013+A1EN IEC 63000:2018
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:Schallleistungspegel:Garantiert: 85 dB(A);Gemessen: 81,6 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechendAnh. V / 2000/14/EG
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (21)** trägt der Hersteller:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, GERMANY30.11.2021	Christian FrankDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde.

Stockstädter Straße 20

63762 Großostheim

GERMANY

Stand der Informationen · Last Information Update · Version

des informations · Stand van de informatie · Stan informacji ·

Stav informaci · Stav informacií · Tilstand af information ·
